Виды станков с ЧПУ и их технические характеристики

Современное производство немыслимо без автоматизированных систем. Числовое программное управление (ЧПУ) позволяет оборудованию работать с минимальным вмешательством человека. Оператор лишь контролирует процесс на дисплее и при необходимости корректирует настройки. В этой статье мы рассмотрим основные виды станков с ЧПУ, их назначение и ключевые технические характеристики.

Что представляет собой ЧПУ?

Аббревиатура CNC (Computer Numerical Control) расшифровывается как компьютерное числовое управление. Первые такие станки появились в США, где для управления механизмами использовали буквенно-цифровые коды. Сегодня ЧПУ — это автоматизированное устройство, где все движения инструментов и заготовок выполняются по заранее заданной программе. Команды сменяются автоматически, что снижает вероятность ошибок и повышает производительность.

Система ЧПУ включает контроллер, приводы и датчики. Программа задаётся в виде G- и M-кодов, где каждый символ отвечает за конкретное действие: перемещение, включение охлаждения, смену инструмента. Оператор может оперативно вносить правки, что делает процесс гибким.

Основные преимущества станков с ЧПУ:

• высокая точность и повторяемость операций;

• снижение брака из-за человеческого фактора;

• возможность обработки сложных и нестандартных деталей;

• быстрая переналадка и корректировка программы;

• высокая скорость обработки.

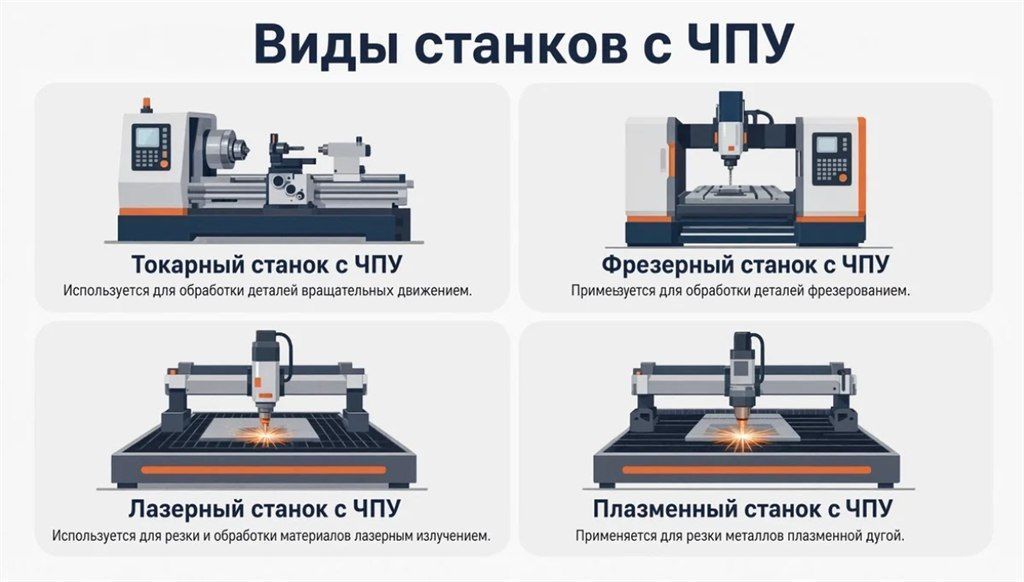

Классификация станков с ЧПУ для металлообработки

Металлорежущее оборудование классифицируют по множеству признаков: точности, универсальности, степени автоматизации, массе. По технологическому признаку выделяют девять основных групп, которые делятся на типы. По степени автоматизации различают станки с ручным управлением, полуавтоматы и автоматы. По массе — лёгкие, средние и тяжёлые. Но наиболее важна технологическая классификация, основанная на виде обработки. Наиболее востребованы фрезерные, токарные, лазерные станки, обрабатывающие центры и гибочные машины.

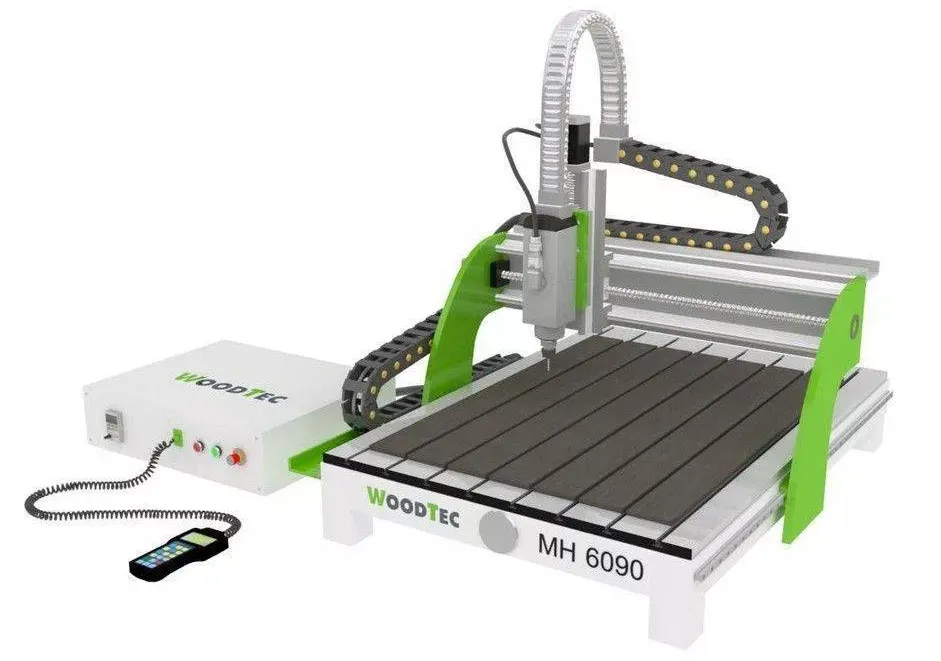

Фрезерные станки и обрабатывающие центры

Эти устройства предназначены для обработки металла и других материалов с помощью вращающейся фрезы. Инструмент может иметь разную форму и применяется для нарезания резьбы, сверления, растачивания отверстий и фрезерования поверхностей. Шпиндель располагается горизонтально или вертикально, а управление ведётся по двум и более координатам.

Фрезерные станки бывают позиционными (для сверления), контурными (для сложных поверхностей) и комбинированными. Обрабатывающие центры с ЧПУ — это многофункциональное оборудование, способное автоматически менять инструмент и выполнять комплексные задачи: фрезеровку, сверление, растачивание, нарезание резьбы. Они делятся на вертикальные, горизонтальные, портальные и 5-осевые. Обрабатывающие центры с ЧПУ оснащены инструментальными магазинами и могут выполнять несколько операций без переустановки заготовки. Это значительно сокращает время производства и повышает точность.

Токарные станки с ЧПУ

Токарное оборудование обрабатывает цилиндрические и конические заготовки с помощью резца. Заготовка крепится на шпинделе и вращается, а резец, закреплённый в револьверной голове, перемещается продольно и поперечно. В зависимости от расположения шпинделя станки бывают вертикальными и горизонтальными. Вертикальные подходят для коротких деталей, горизонтальные — для длинных. Также встречаются модели с наклонной станиной.

Токарные станки с ЧПУ позволяют обтачивать втулки, обрабатывать внутренние и внешние поверхности цилиндров, нарезать резьбу. Современные токарные станки с ЧПУ могут иметь приводной инструмент, что позволяет выполнять фрезерные операции и сверление по боковым поверхностям. Это расширяет их функциональность. По назначению их делят на карусельные (для крупных деталей), лоботокарные (для коротких и широких заготовок), винторезные, револьверные, автоматические и полуавтоматические, универсальные и специализированные.

Лазерные станки с ЧПУ

В таких станках в качестве режущего инструмента используется лазерный луч. Применяются углекислотные или твердотельные оптоволоконные излучатели, способные разрезать практически любые материалы. Лазерные станки отличаются энергоэффективностью и высоким качеством обработки. Они выполняют резку металла, керамики, фанеры, сверление отверстий, вырезание контуров, маркировку и гравировку. Оптоволоконные лазеры отличаются высокой скоростью резки и низким энергопотреблением. Они широко применяются в раскрое листового металла, производстве рекламных конструкций и машиностроении.

Гибочные станки для листового металла

Листогибочное оборудование предназначено для придания металлическим заготовкам нужной формы путём гибки. В программу вносятся команды, и механизм с определённым усилием сжимает заготовку между пуансоном и матрицей. Гибочные станки применяются для производства корпусов бытовой техники, металлических панелей, щитов, ограждений, профнастила и кровельных материалов. Они могут обрабатывать и металлопластик.

По типу привода листогибы бывают ручными, сегментными, электромеханическими, гидравлическими и электромагнитными. Гидравлические листогибы обеспечивают наибольшее усилие и точность. Электромеханические модели более экономичны и быстры. Выбор зависит от толщины металла и требуемой производительности.

Технические характеристики станков с ЧПУ

Каждый станок имеет свои базовые параметры. При выборе модели важно изучить техническую документацию. Общие критерии: класс точности, тип системы ЧПУ, количество управляемых координат. Также учитывают вес и габариты заготовки, её минимальный и максимальный диаметр, материал. Крупные детали могут достигать 1,5 м в диаметре и 10 м в длину.

Мощность электродвигателя напрямую влияет на эффективность обработки и может превышать 50 кВт. Для металлообработки используют оборудование повышенной точности, иногда с функцией удаления стружки. Класс точности станков с ЧПУ значительно выше, чем у ручных аналогов. Скорость вращения шпинделя достигает 10 000–20 000 об/мин. При выборе станка также учитывают наличие систем автоматической смазки, защиты от перегрузок, возможность подключения к сети Интернет для удалённого мониторинга.

Основные технические характеристики:

• для фрезерных и токарных: класс точности, скорость обработки, мощность главного двигателя, вес и габариты, скорость рабочих и холостых ходов, система охлаждения, точность позиционирования, количество инструментов и их автоматическая смена, допустимые размеры заготовки, модель системы ЧПУ;

• для токарных: диаметр отверстия шпинделя и скорость его вращения;

• для фрезерных и токарных: тип привода и скорость вращения шпинделя;

• для лазерных: вид и мощность излучателя, форма режущей головки, комплектация, виды газов, автоматическая смена столов;

• для листогибочных: регулировка хода пуансона и заднего упора, коррекция угла гибки, управление дополнительными осями, максимальное усилие, толщина листа и длина реза, тип привода.

Заключение

Станки с ЧПУ стали неотъемлемой частью современной промышленности. Они применяются в медицине, строительстве, приборостроении, автомобилестроении и других отраслях. Автоматизация повышает производительность, конкурентоспособность и снижает затраты. Таким образом, разнообразие станков с ЧПУ позволяет подобрать оптимальное решение для любой задачи. Главное — чётко определить требования и изучить технические характеристики.
