Пусконаладочные работы WOODTEC 2030L: от опор до портала
Ввод в эксплуатацию фрезерного обрабатывающего центра с ЧПУ — это многоэтапный процесс, требующий внимания к деталям. От правильной установки на опоры, выверки портальной системы и каретки до калибровки двигателей зависит точность позиционирования и качество обработки деталей. Рассмотрим ключевые этапы пусконаладочных работ модели WOODTEC 2030L, популярного решения для мебельных и деревообрабатывающих производств.

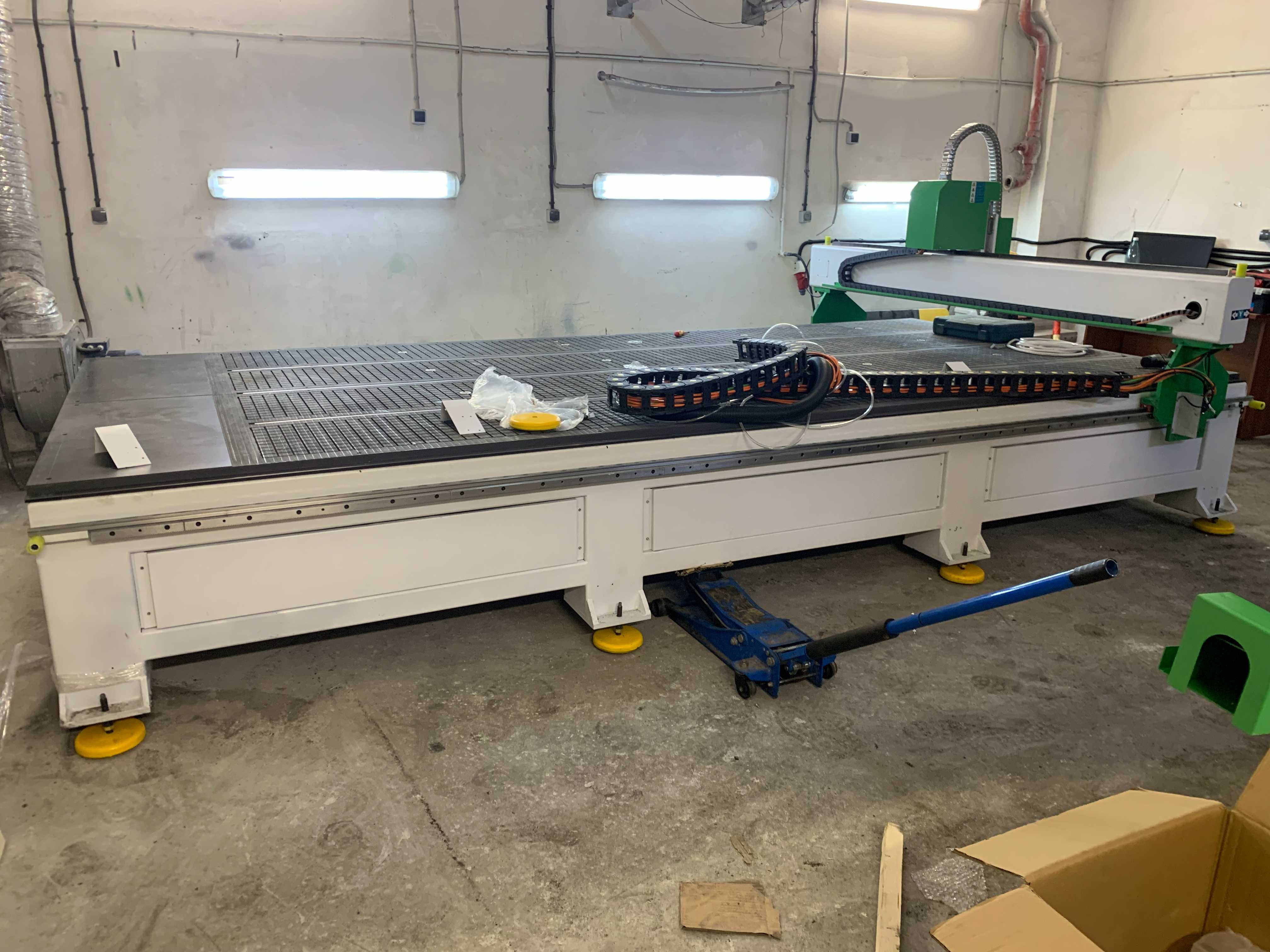

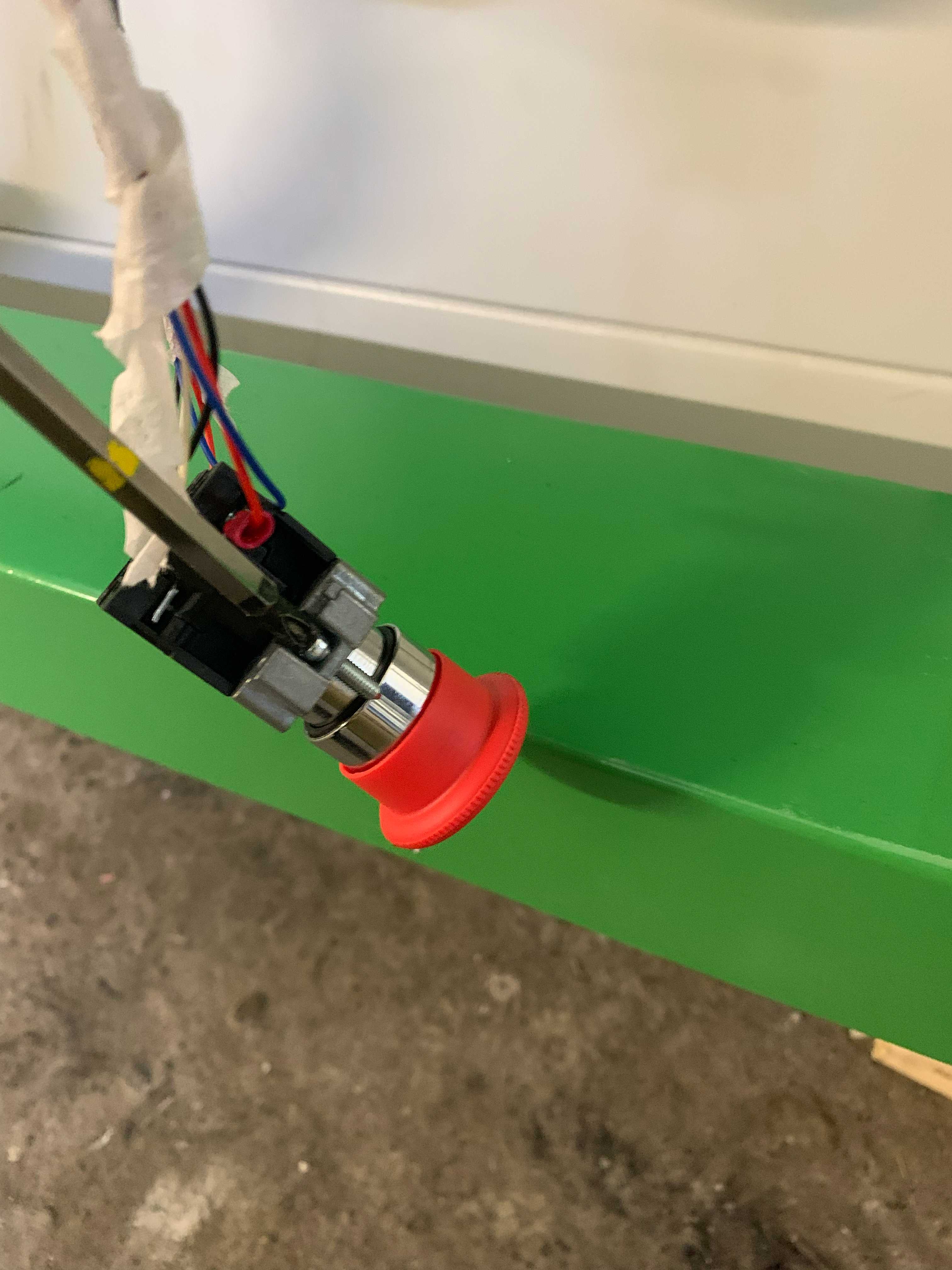

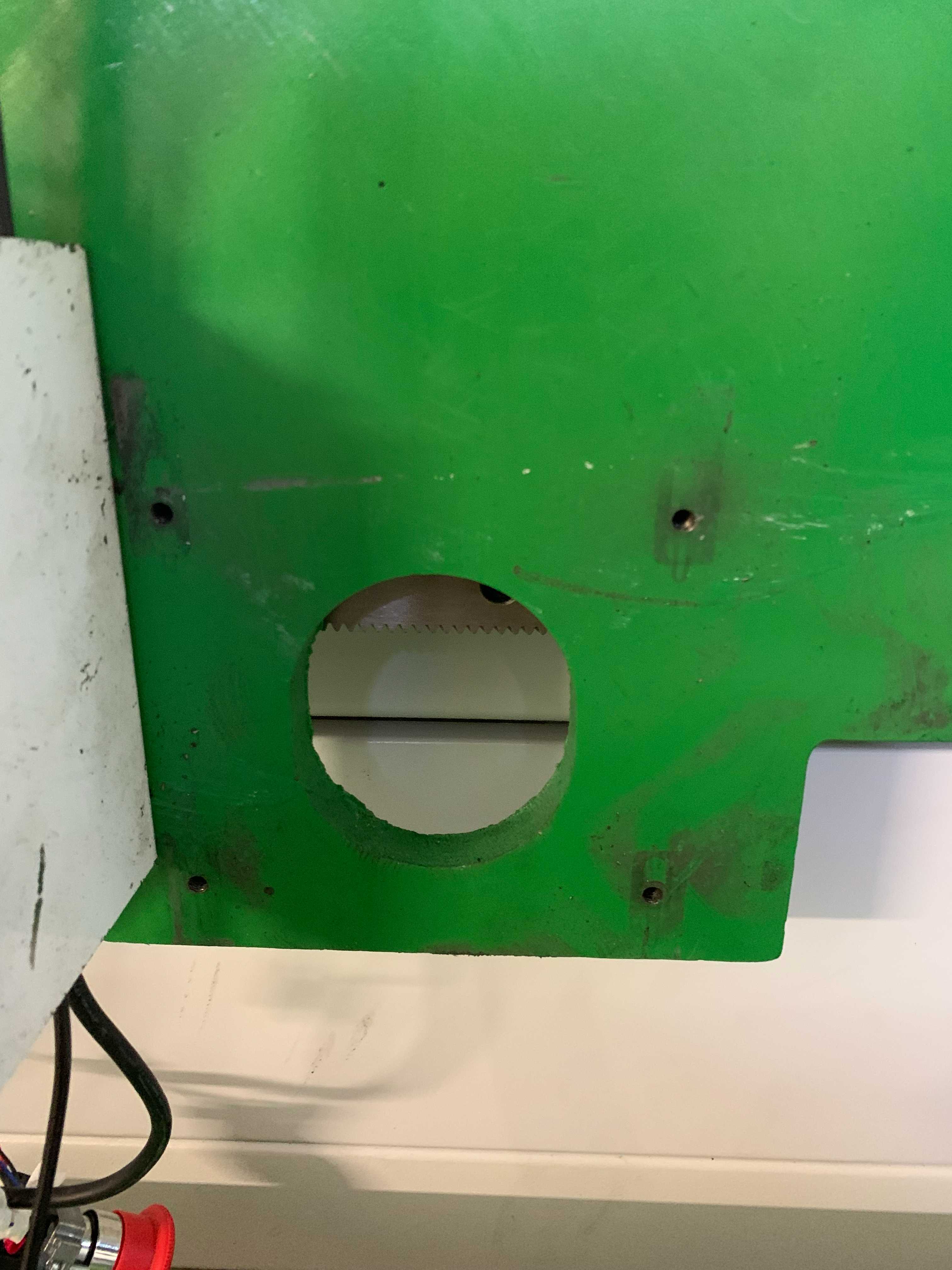

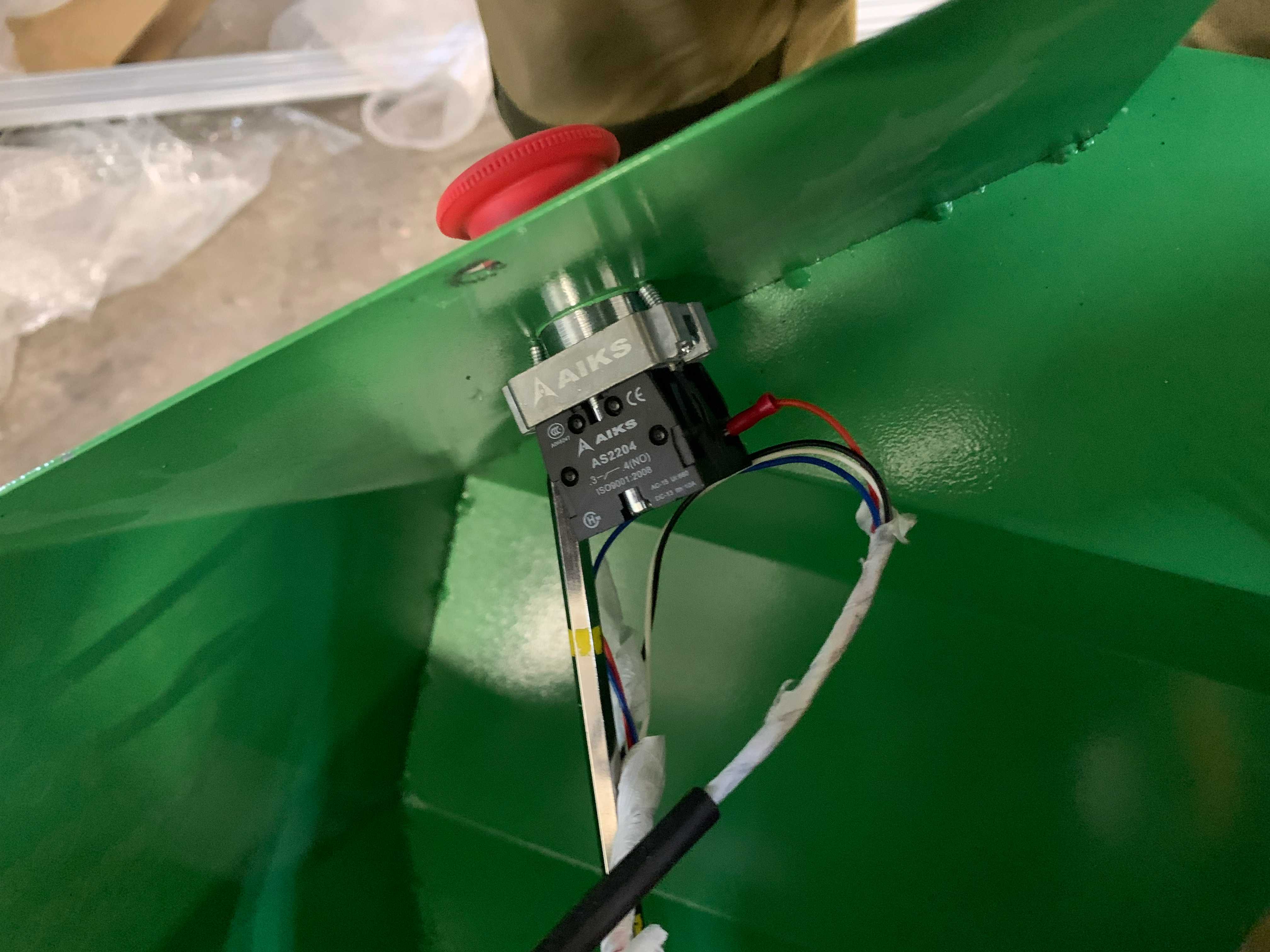

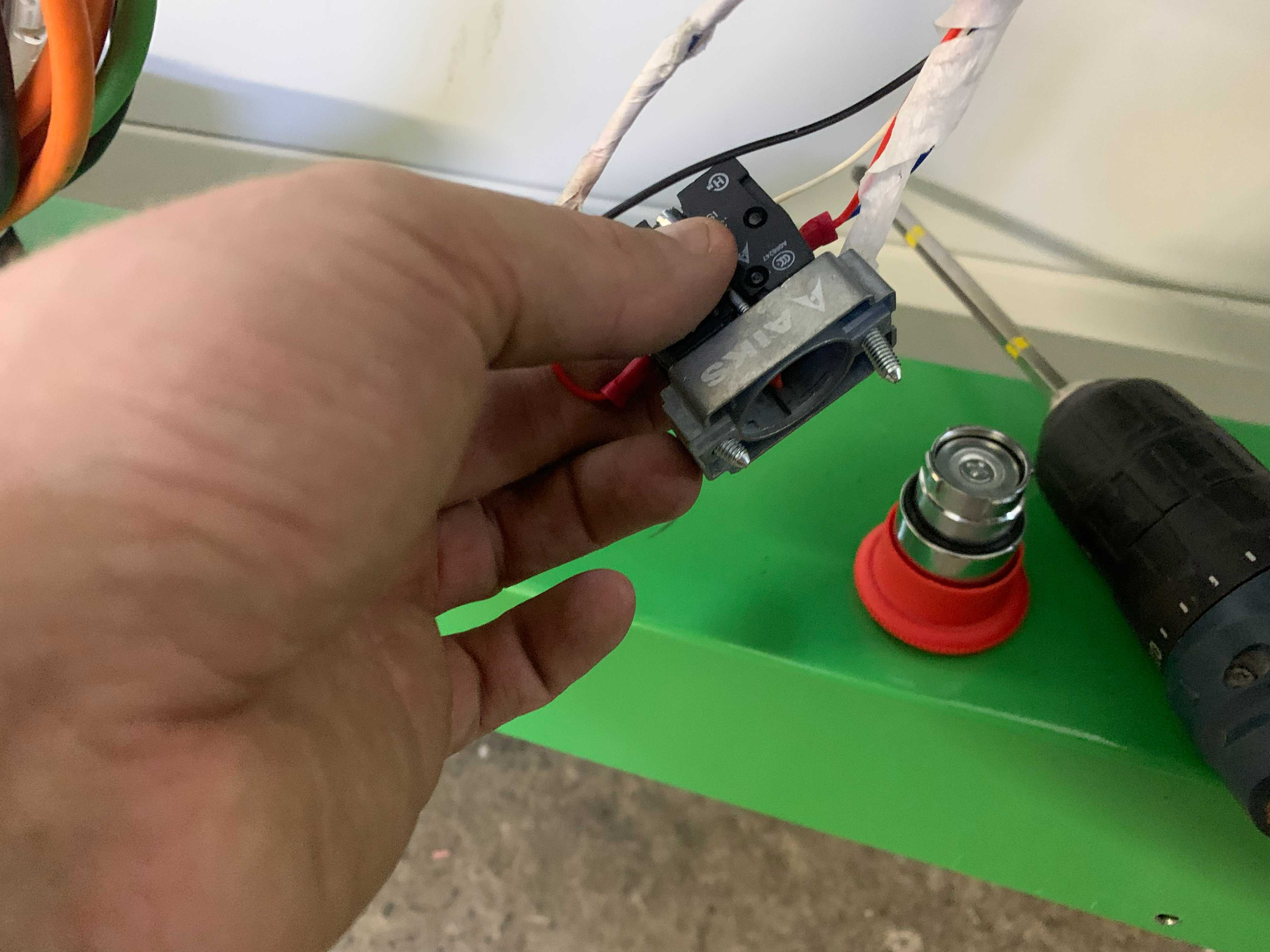

1. Подготовка основания и выставление станка на опоры

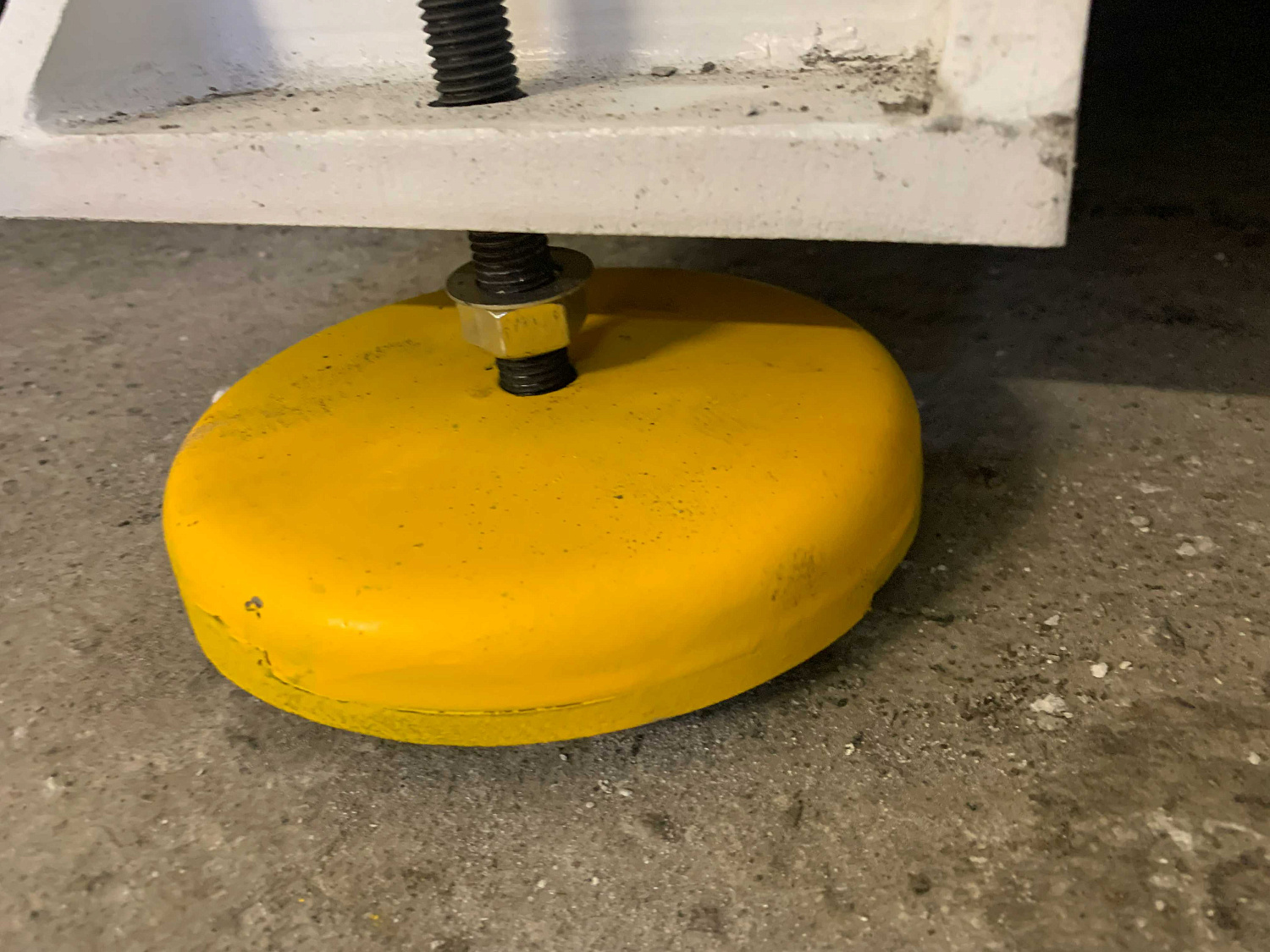

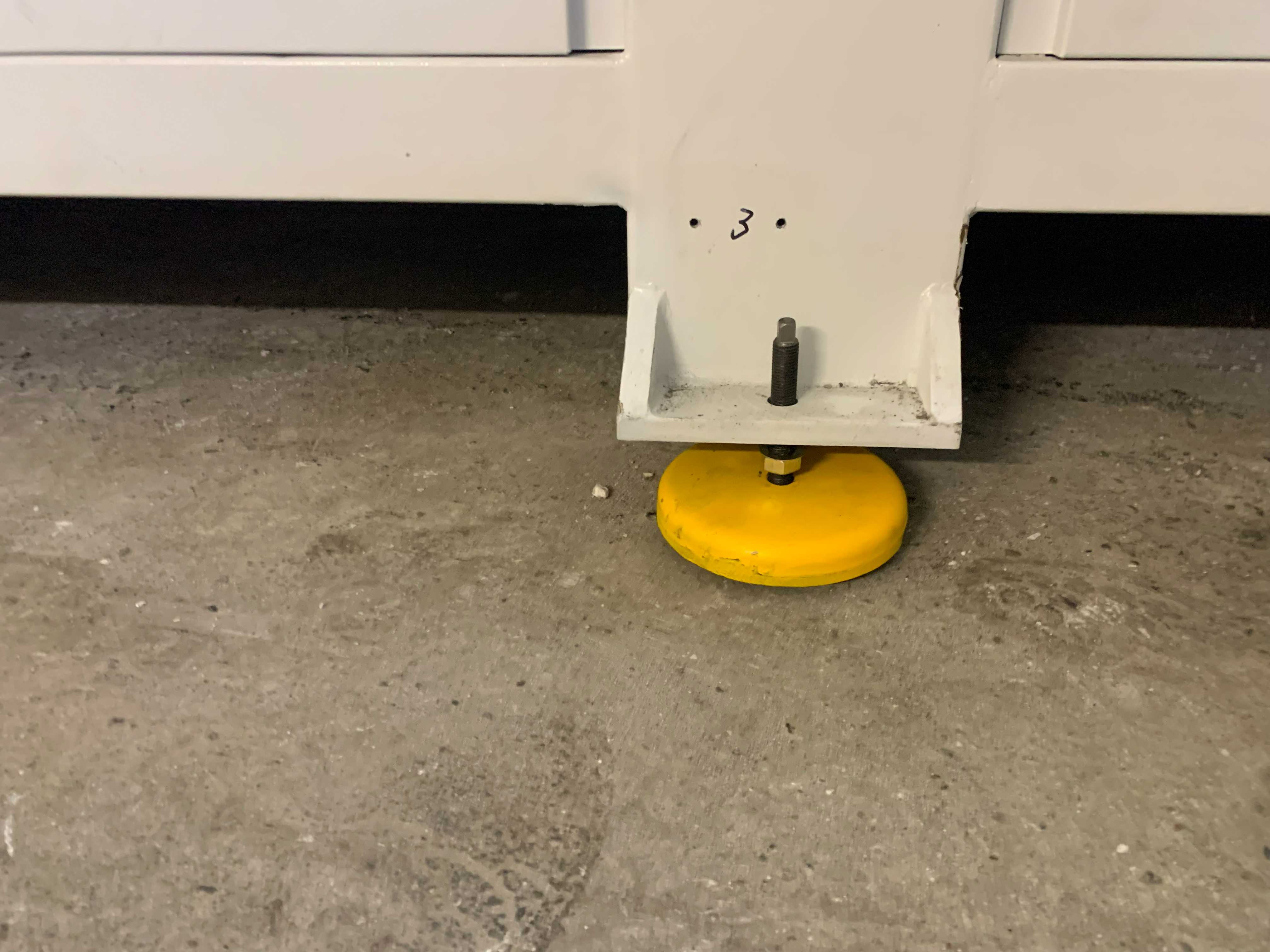

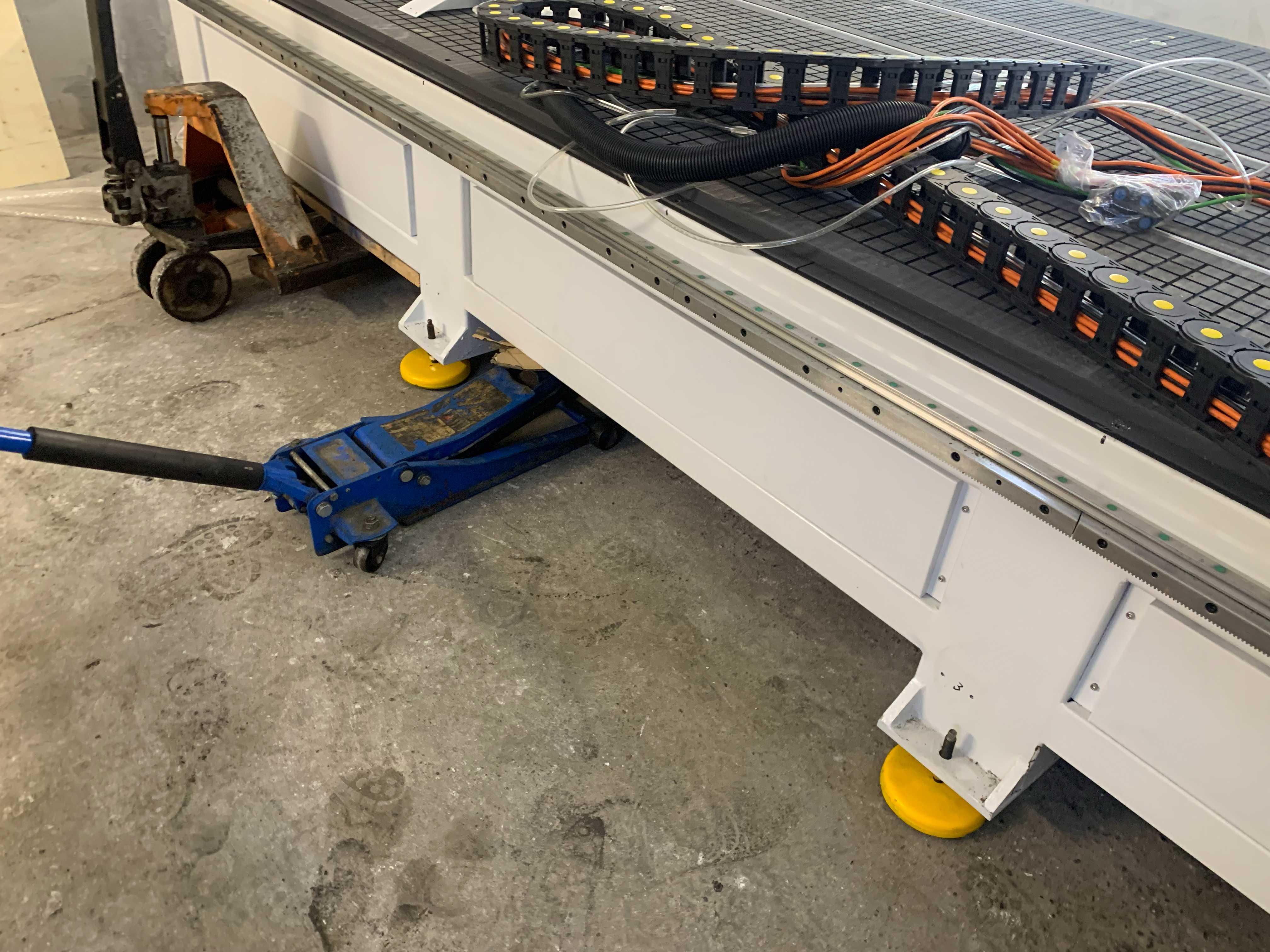

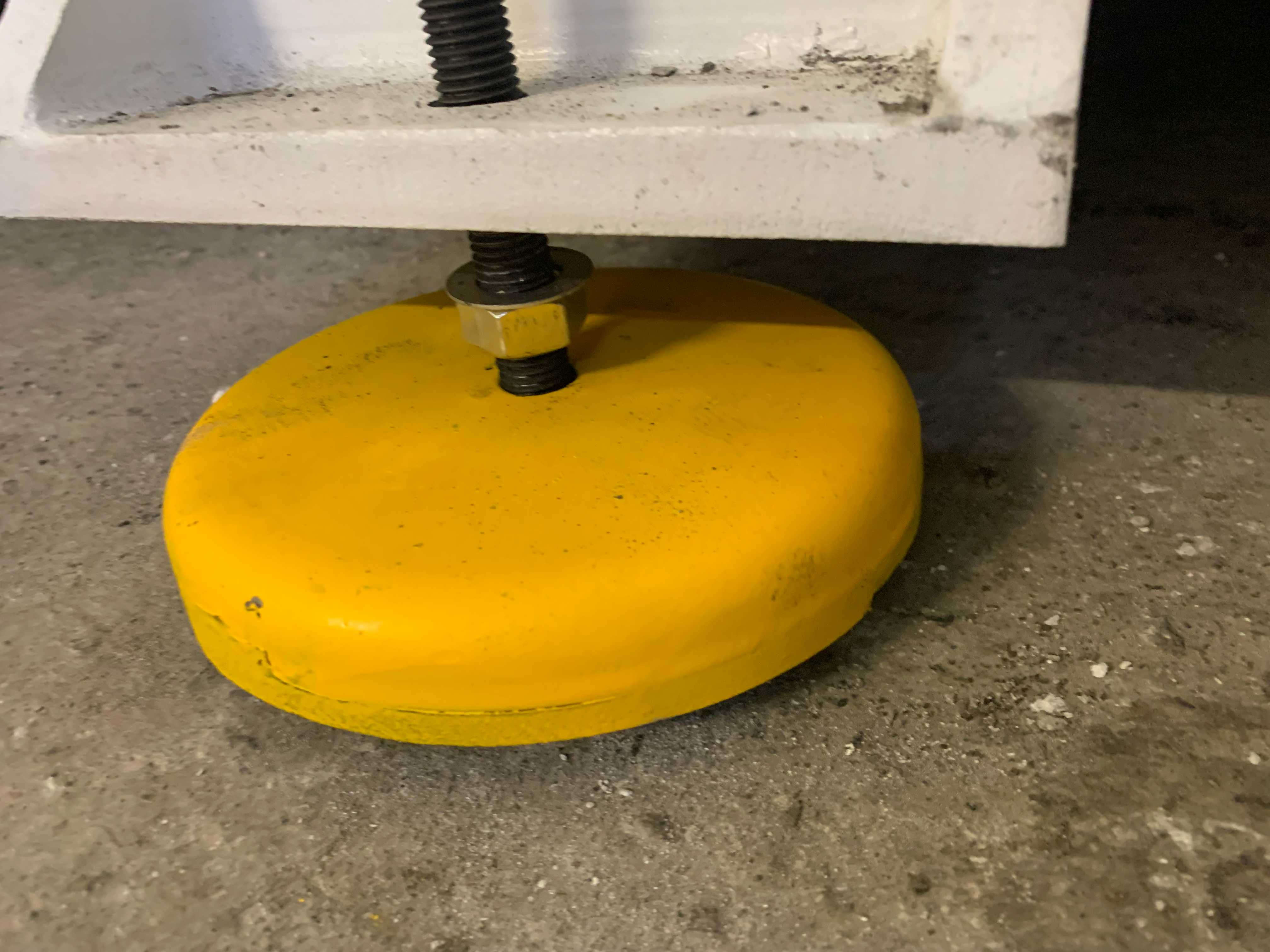

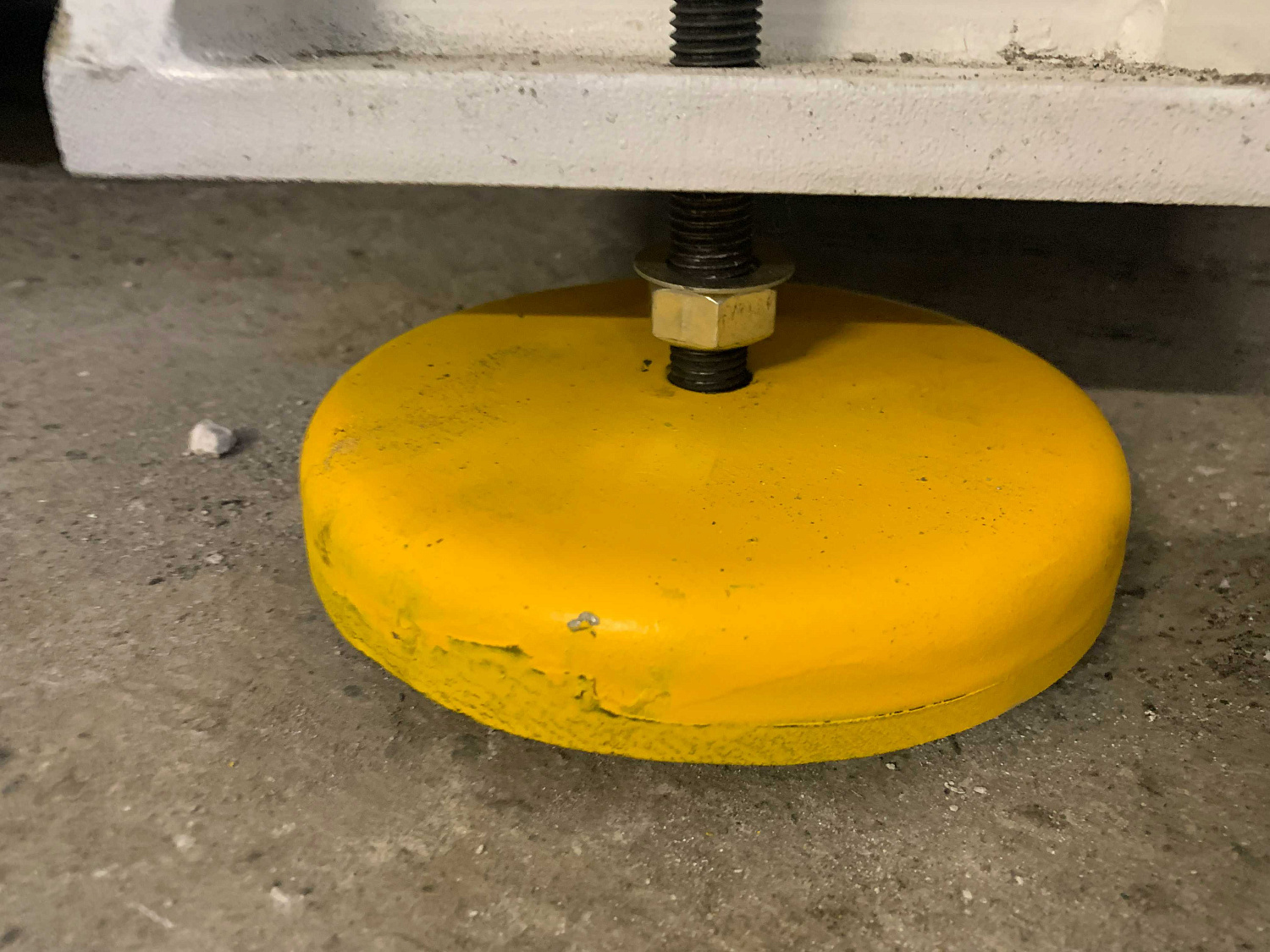

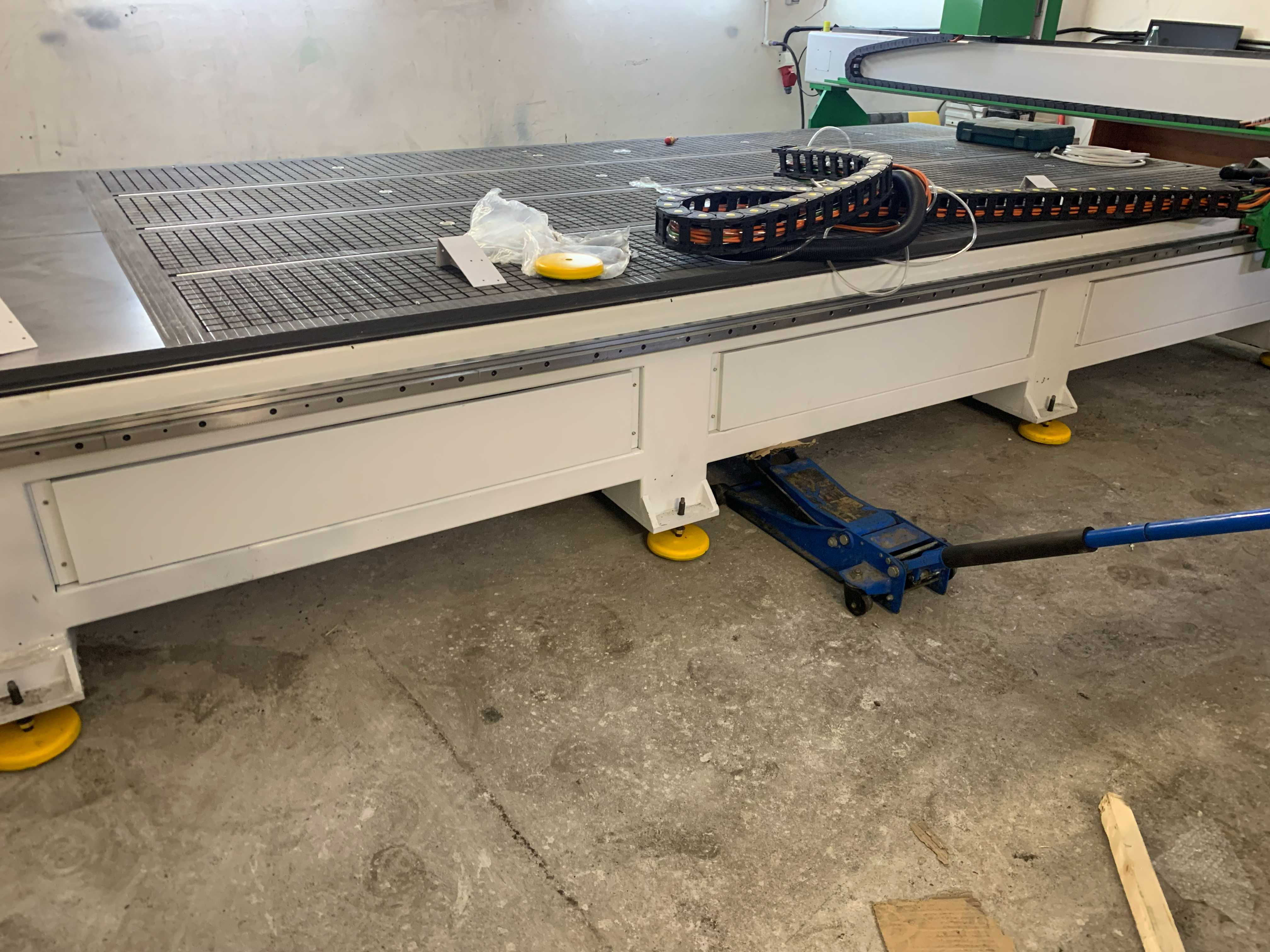

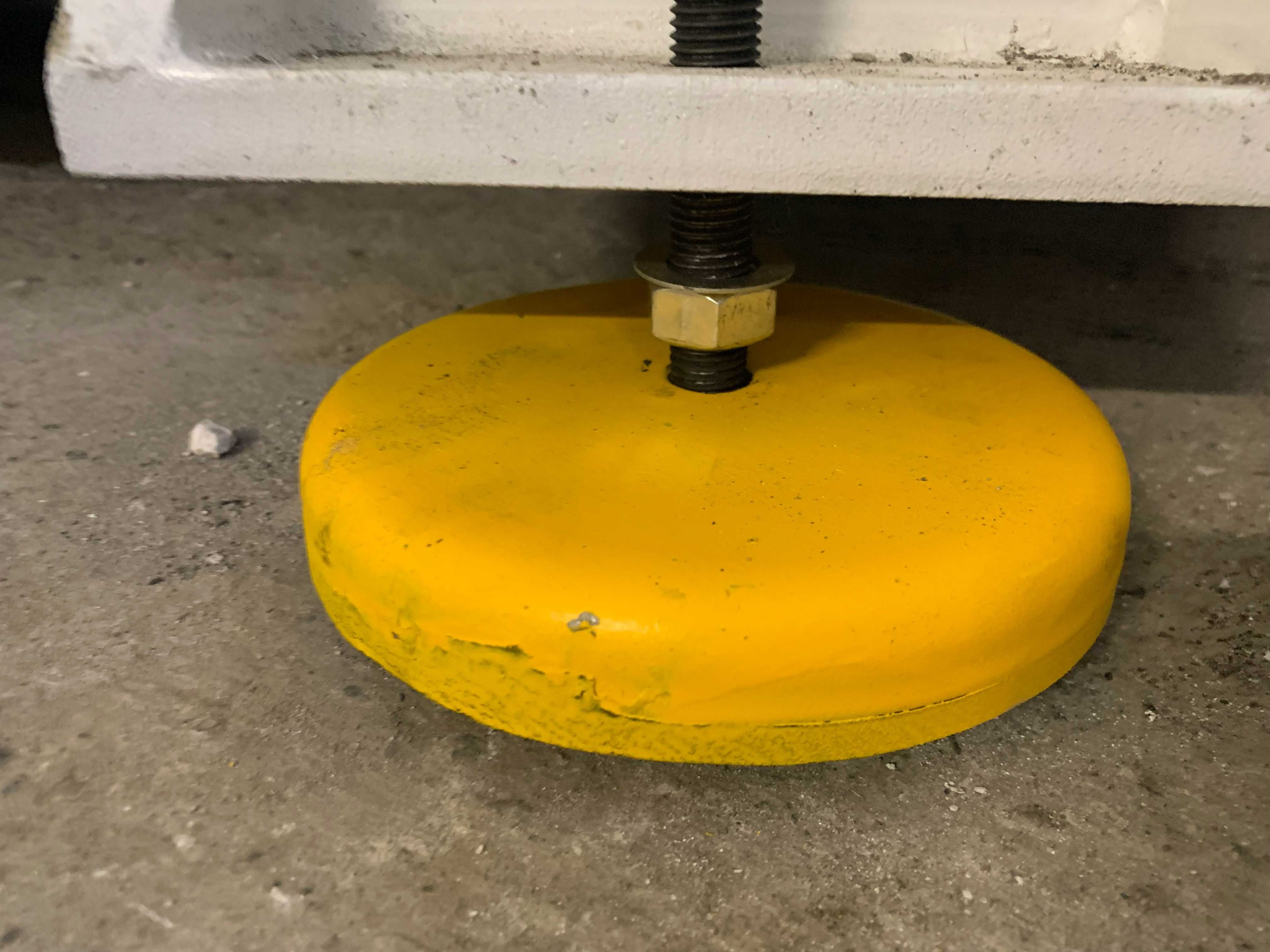

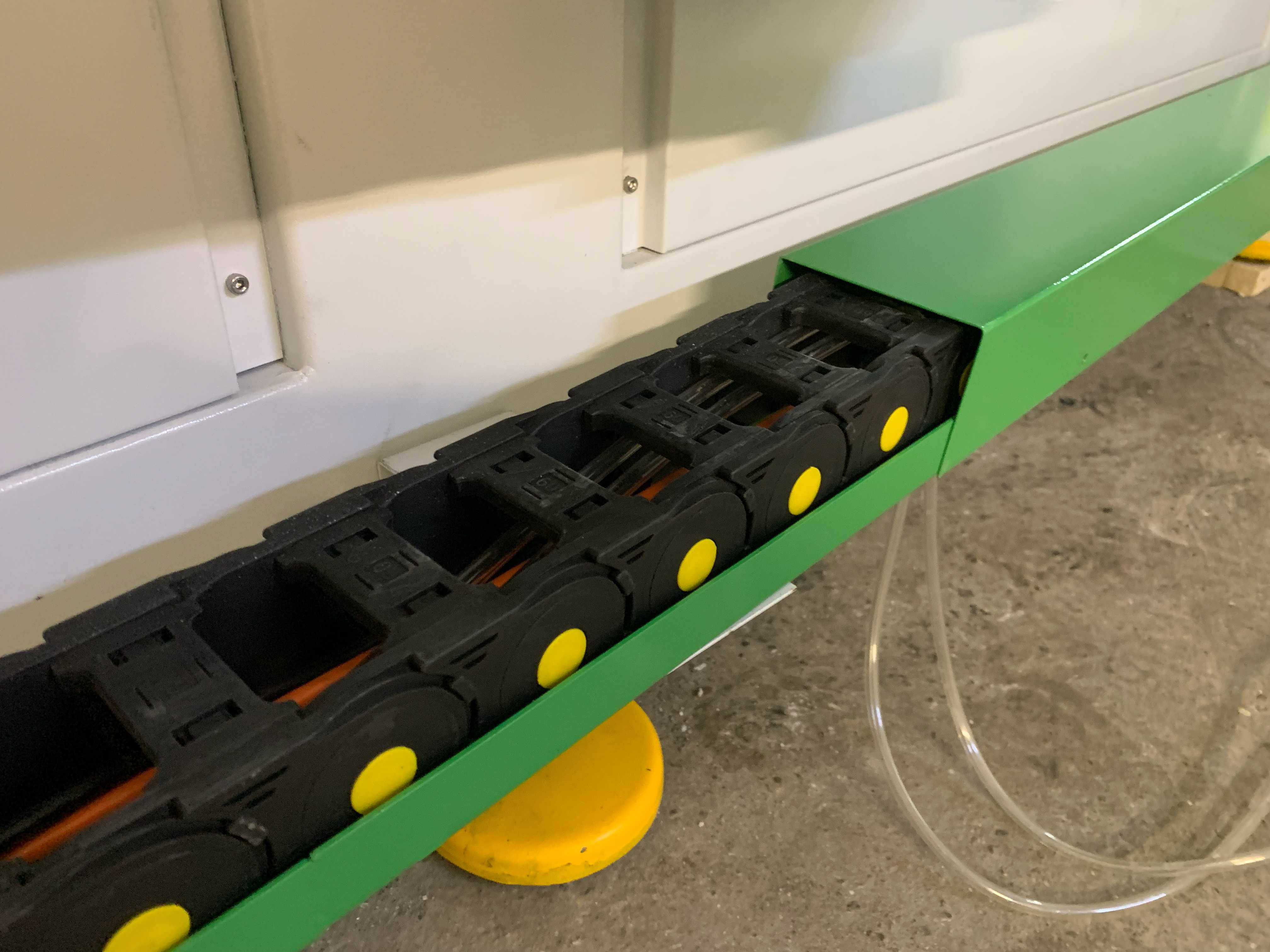

Первый шаг — организация устойчивого фундамента. Рама агрегата должна опираться на регулируемые виброопоры, которые компенсируют неровности пола и снижают передачу вибраций. Специалисты сервисной службы выставляют станину строго в горизонтальной плоскости с помощью прецизионного лазерного уровня (точность не хуже 0,3 мм/м). Каждую опору поочередно регулируют, добиваясь равномерного распределения нагрузки. Отклонение от горизонтали допускается не более 0,7 мм на всю длину станины.

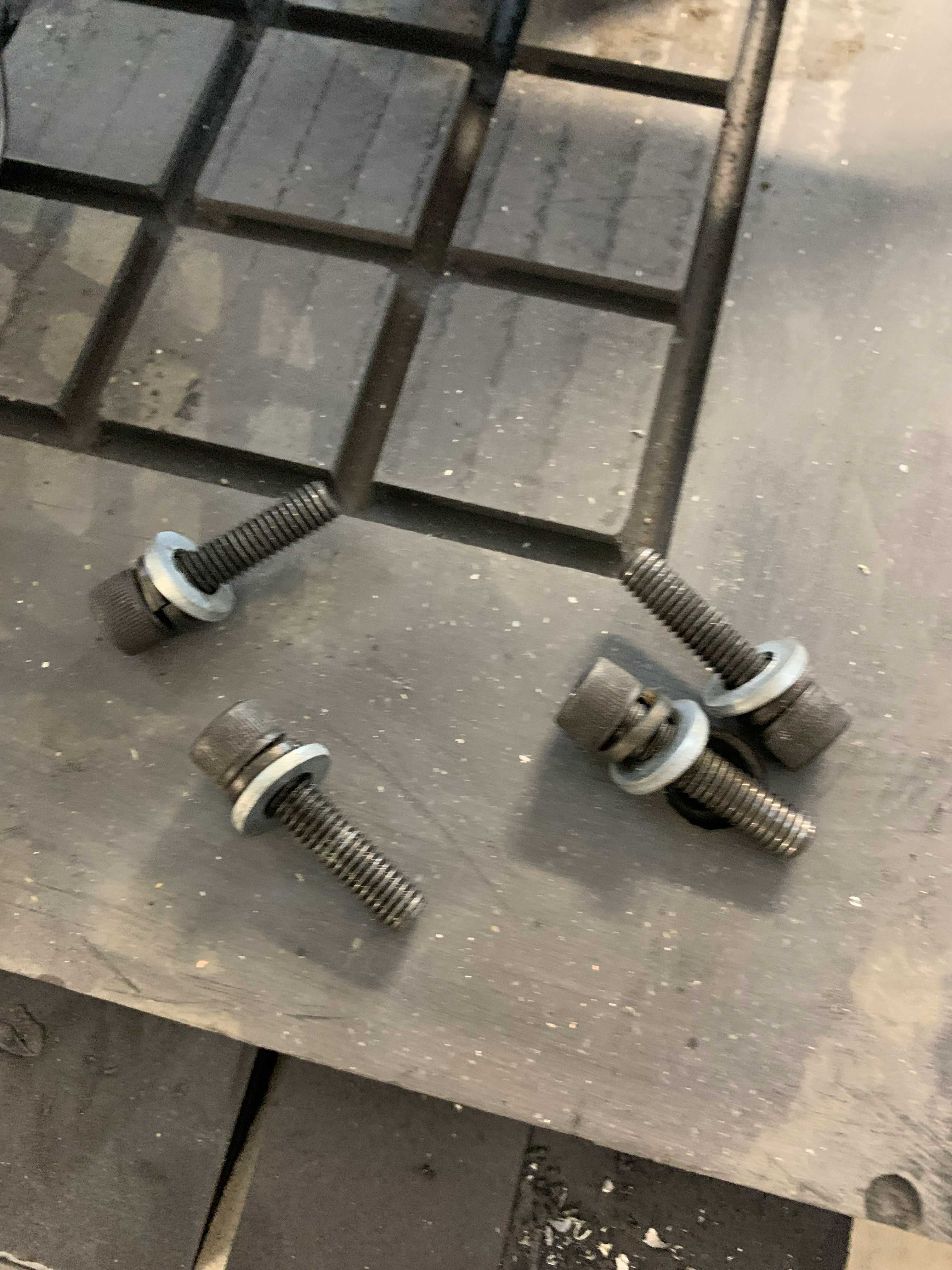

Особое внимание уделяют точкам крепления: анкерные болты затягивают . После фиксации повторно проверяют горизонт. Если пренебречь этим этапом, в дальнейшем возникнут перекосы портала и ускоренный износ направляющих.
2. Монтаж и выверка портала каретки

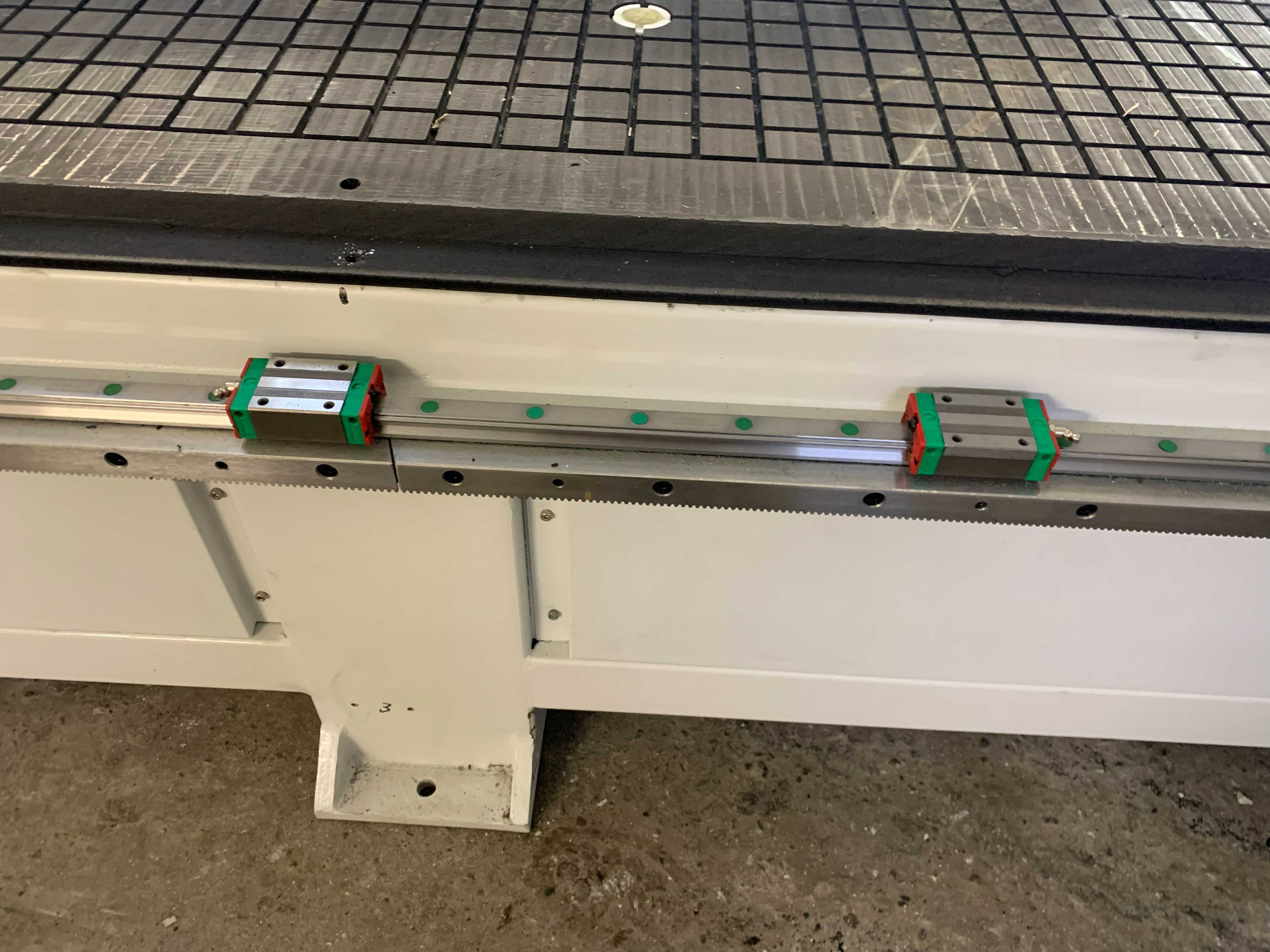

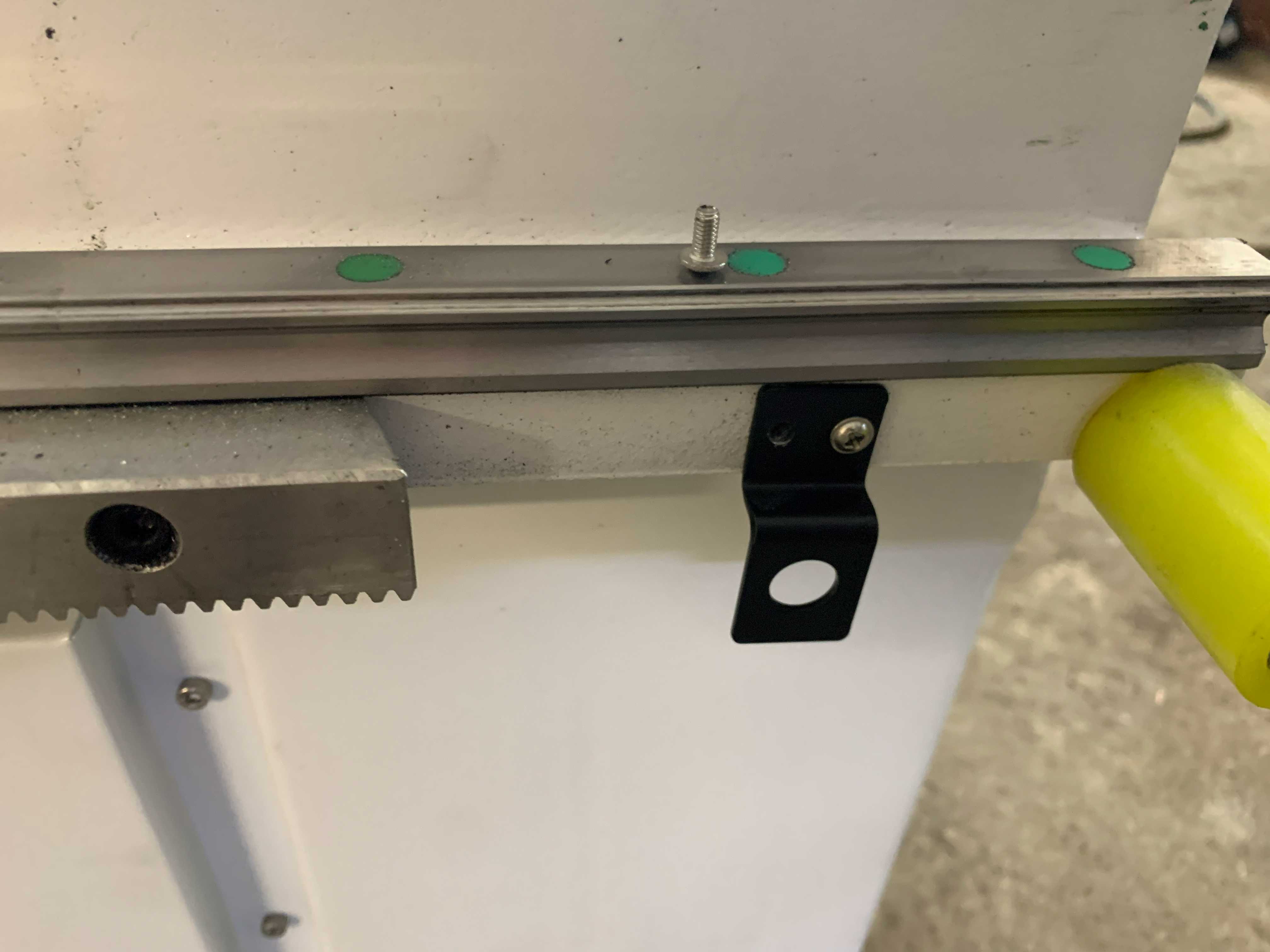

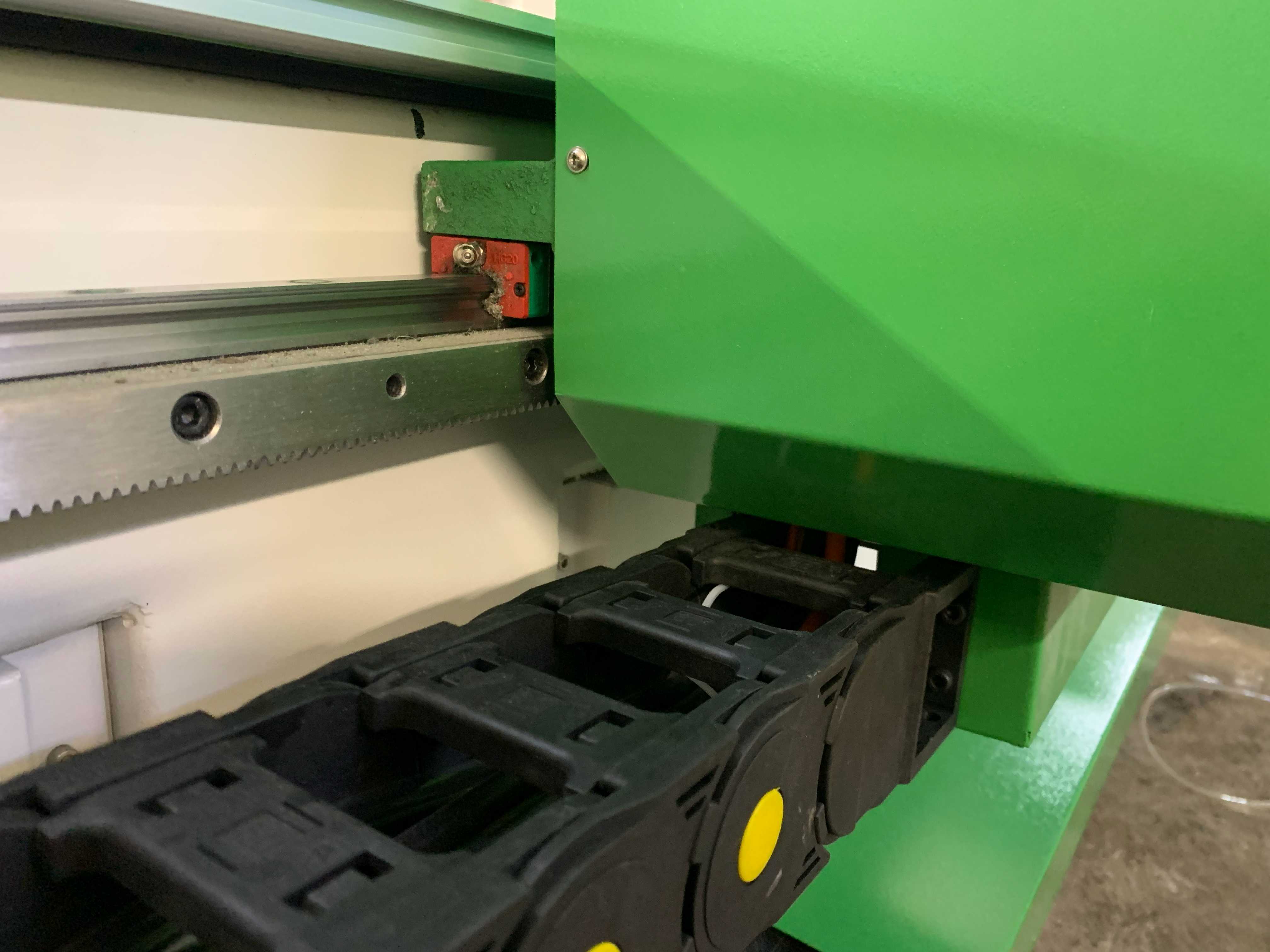

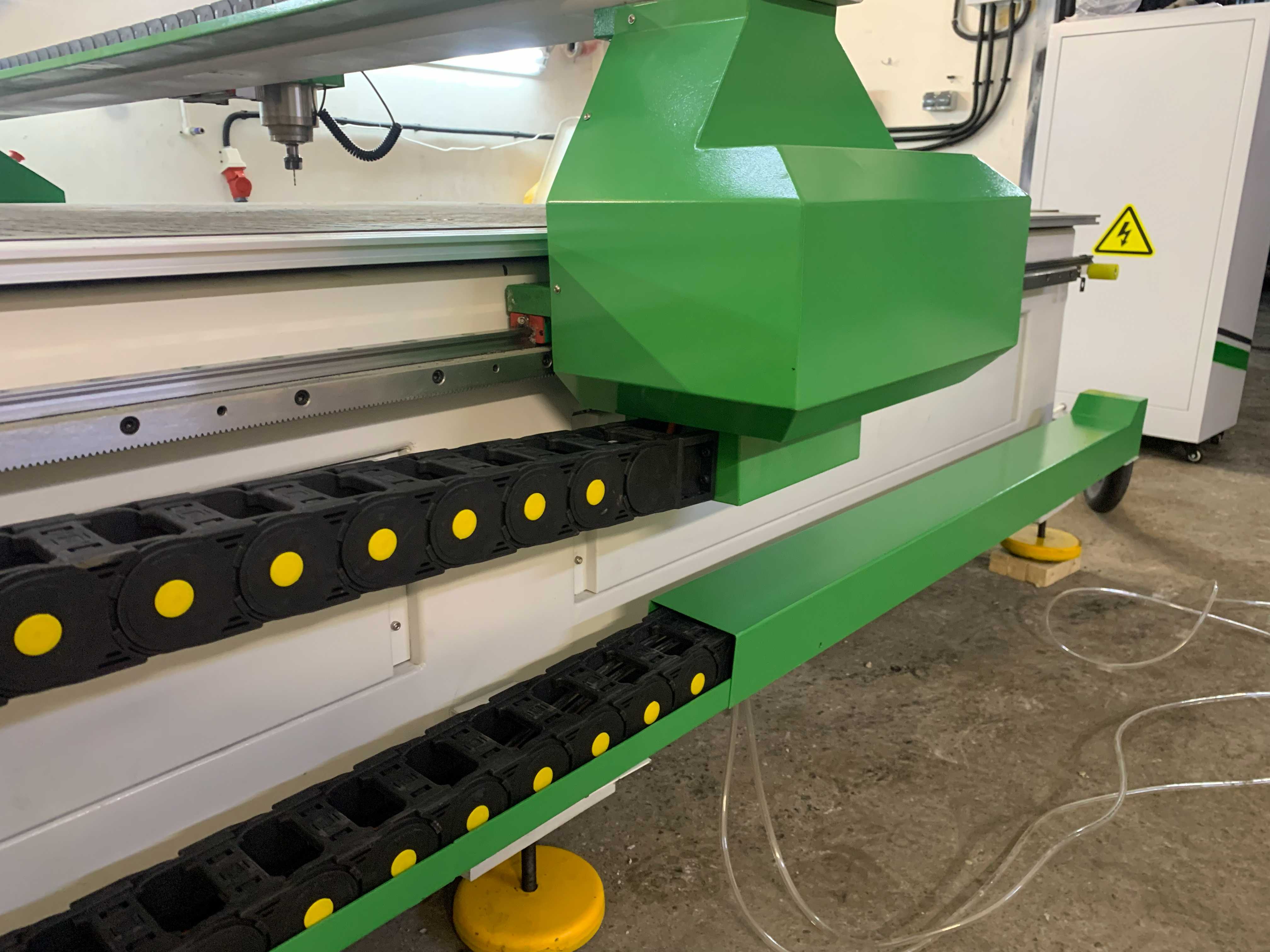

После установки на опоры приступают к сборке подвижного портала и кареточного узла. Портал монтируют на линейные направляющие, предварительно очищенные от консервационной смазки. Критически важна параллельность и перпендикулярность перемещений: для этого используют поверенную линейку и индикаторы часового типа. Допустимое отклонение от плоскостности по осям X и Y не должно превышать 0,02 мм на длине 300 мм.

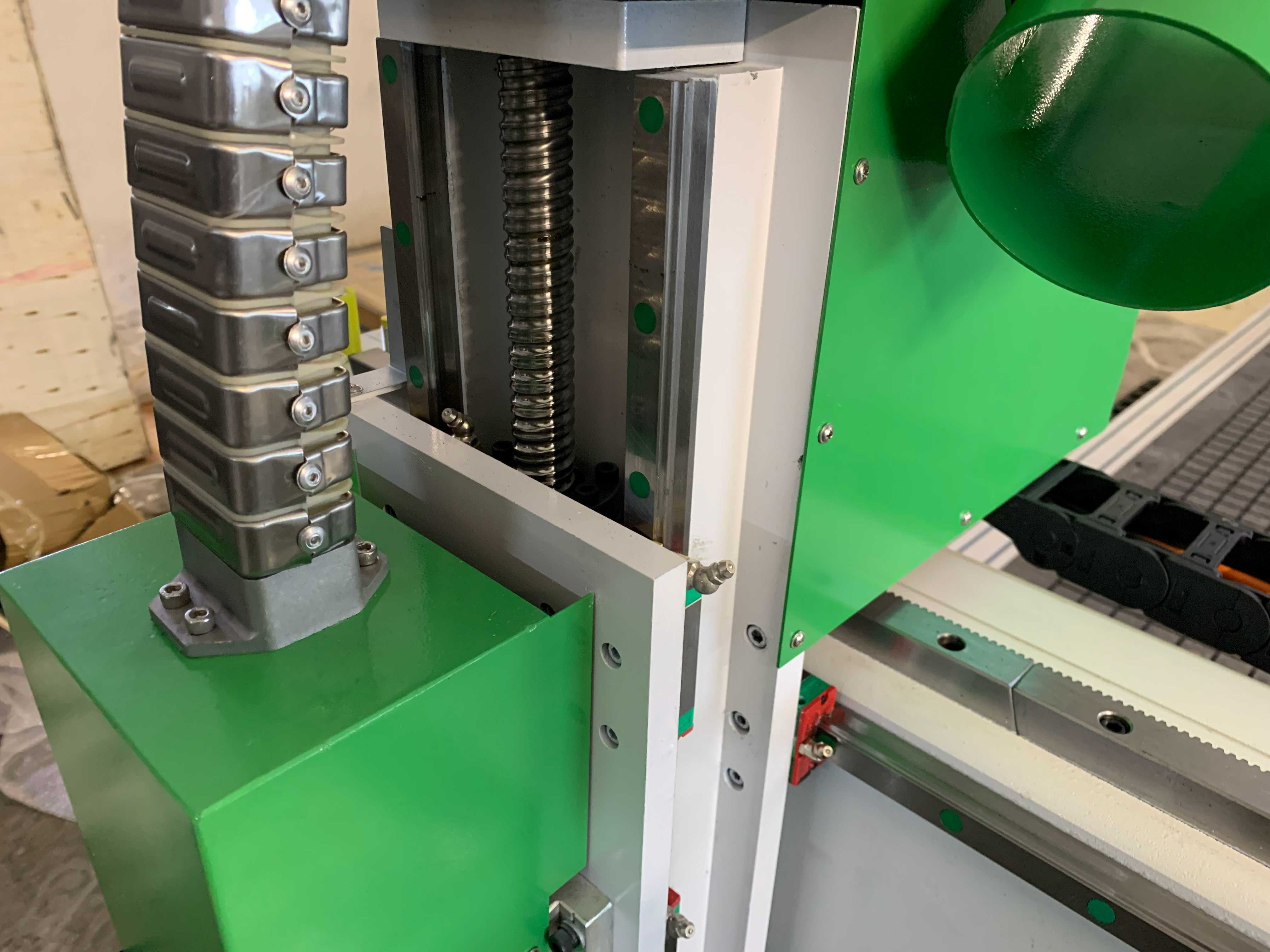

Каретка, несущая шпиндельный узел, должна двигаться плавно, без заеданий. Настройка соосности портала часовым индикатором относительно рабочего стола гарантирует, что обрабатывающий инструмент будет перемещаться строго перпендикулярно заготовке.
3. Подключение и настройка двигателей

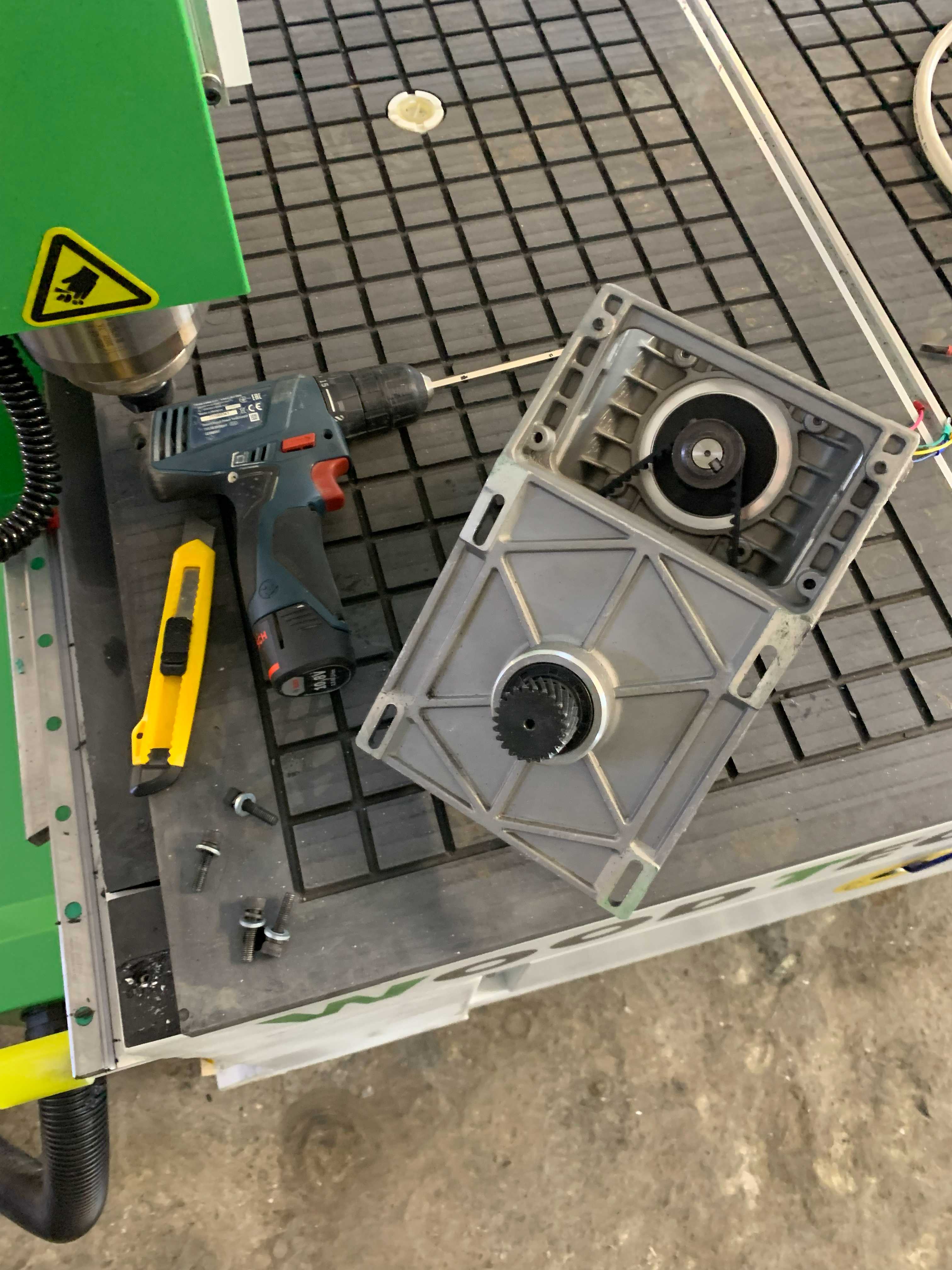

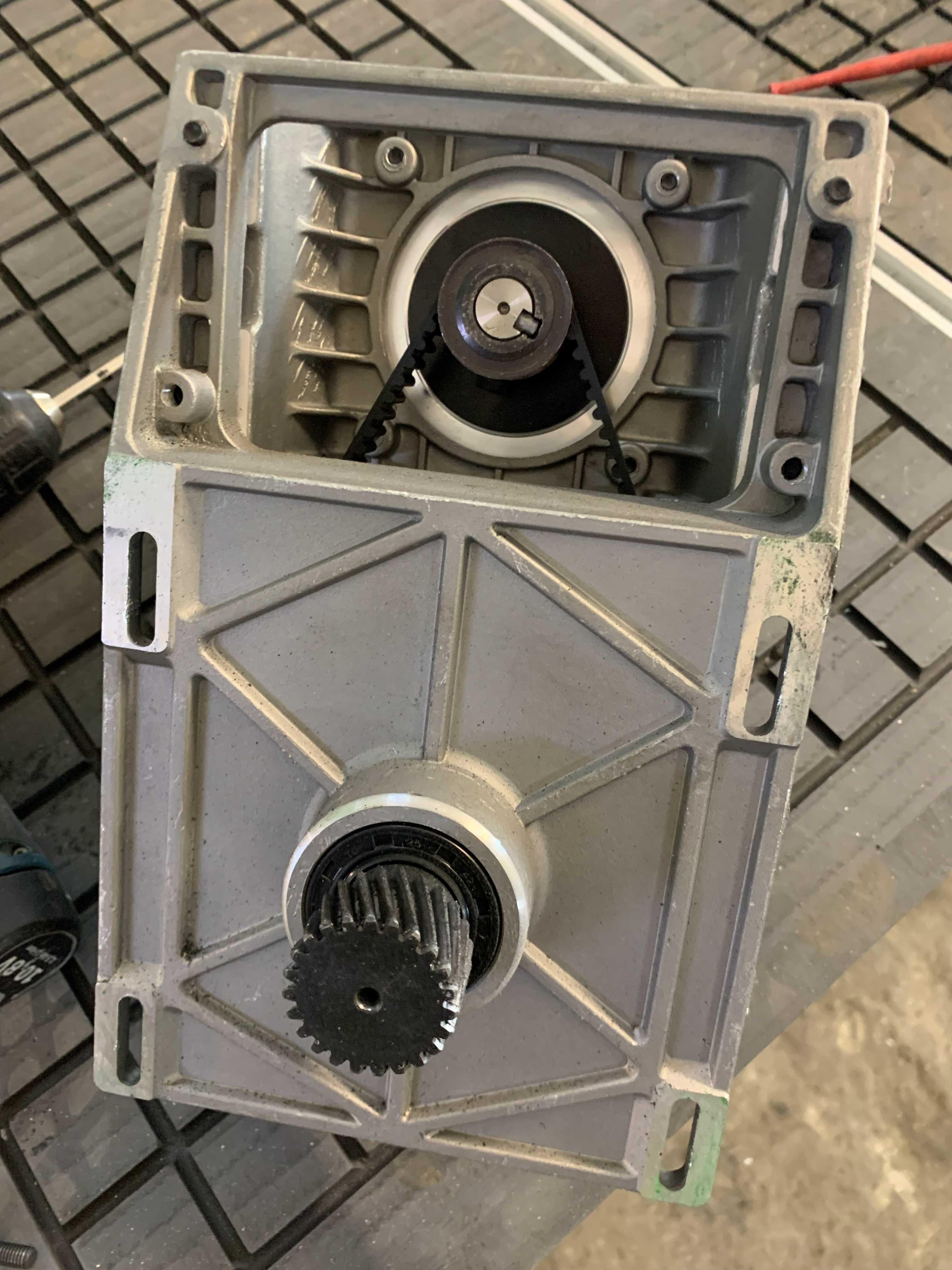

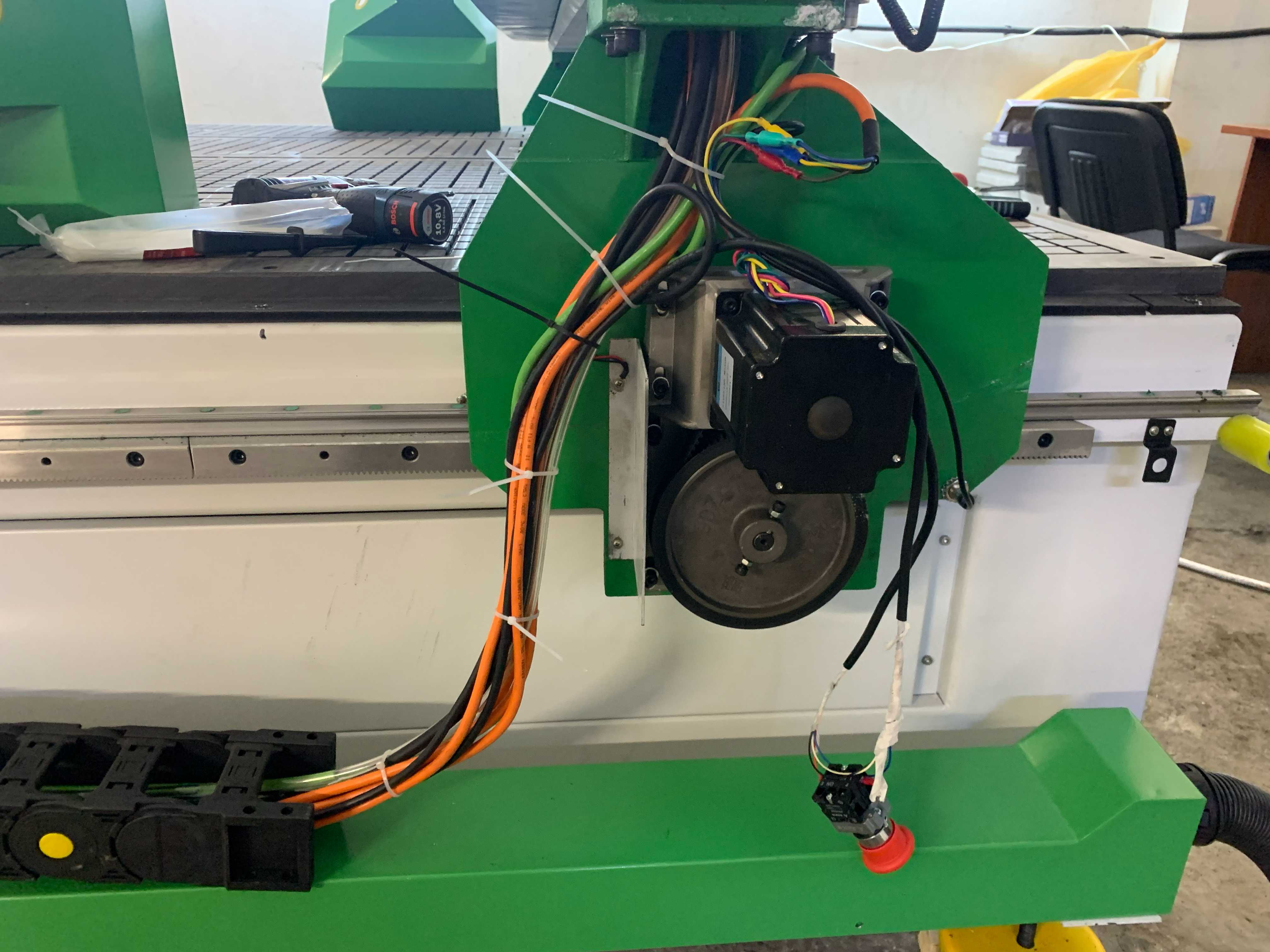

Шаговые двигатели WOODTEC 2030L обеспечивают высокую динамику разгона и точность. Перед запуском каждый мотор проверяют на сопротивление изоляции и целостность обмоток. Силовые кабели подключают строго по электрическим схемам, экранируя от помех. Затем приступают к параметрированию приводов: задают номинальный ток и деление шага(уже выставлены на драйверах с завода). Эти значения подбирают под конкретную механику, учитывая момент инерции нагрузки.
После первоначальной настройки выполняют тестовые перемещения осей. Оценивают плавность хода, отсутствие рывков и перерегулирования. При необходимости корректируют ПИД-регуляторы. Для приводов подачи важна синхронизация: портал перемещается двумя двигателями по оси Y, и рассогласование может привести к перекосу.
