Фрезерно-гравировальный станок с ЧПУ WoodTec H 2030C

WoodTec H 2030C: сочетание сервошаговых приводов Leadshine и мощного воздушного шпинделя

Фрезерно-гравировальные станки с числовым программным управлением давно стали незаменимым инструментом в мебельном производстве, рекламной индустрии и моделировании. Среди множества представленных на рынке моделей особого внимания заслуживает WoodTec H 2030C – установка, которая удачно балансирует между бюджетом и профессиональными возможностями. В этом материале мы детально разберём её ключевые компоненты: гибридную систему перемещения на сервошаговых двигателях Leadshine, шпиндель воздушного охлаждения мощностью 6 кВт и другие особенности, влияющие на производительность.

Геометрия и базовые характеристики

Станок относится к линейке с увеличенным рабочим полем: 2000 на 3000 миллиметров. Это позволяет обрабатывать цельные листы фанеры, МДФ, акрила, композитов и мягких металлов без необходимости частой перестановки заготовки. Рабочая высота по оси Z обычно составляет около 200 мм, что достаточно для объёмного фрезерования и гравировки с внушительной глубиной. Конструкция выполнена на массивной станине из профильных труб и усилена рёбрами жёсткости – это гасит вибрации при работе с высокими скоростями подачи.

Направляющие – линейные рельсовые (обычно HIWIN или аналоги), установленные на все три оси. Шарико-винтовые пары (ШВП) передают усилие от двигателей к рабочим органам с минимальным люфтом. Такая схема традиционна для профессиональных фрезерных станков, но именно тип двигателей и приводов выводит WoodTec H 2030C на другой уровень точности.

Сервошаговые двигатели Leadshine: гибридная технология

В большинстве бюджетных и среднеценовых станков используются обычные шаговые двигатели. Они дёшевы, но теряют момент на высоких оборотах, склонны к пропуску шагов при перегрузках и издают характерный гул. Сервошаговые двигатели Leadshine – это гибрид, который объединяет простоту шагового мотора с обратной связью, как у сервопривода.

Что это даёт на практике? Внутри двигателя встроен энкодер, который постоянно сравнивает реальное положение ротора с заданным от контроллера. Если возникает отклонение (например, из-за скачка нагрузки), система мгновенно подкручивает ток в обмотках, восстанавливая позицию. При достижении предельного момента ошибки контроллер ЧПУ получает сигнал аварии. Благодаря этому пропуски шагов практически исключены – станок не «потеряет» ноль даже при интенсивном 3D-фрезеровании твёрдых пород дерева.

Другое преимущество – энергоэффективность. В отличие от классических шаговых двигателей, которые потребляют максимальный ток постоянно, сервошаговые Leadshine снижают ток в паузах между перемещениями. Это уменьшает нагрев привода и экономит электроэнергию. Кроме того, шум на средних и высоких скоростях значительно ниже – гибрид работает тише за счёт оптимизированной формы управляющих импульсов.

Для модели H 2030C обычно применяются двигатели серии Leadshine ES-M или аналогичные с моментом удержания от 4 до 8 Н·м в зависимости от оси. Этого достаточно, чтобы уверенно перемещать массивный портал (часто усиленный) и шпиндель с зажимом. Максимальная скорость холостого хода достигает 20-25 м/мин, а рабочая подача – до 10-12 м/мин на лёгких материалах.

Шпиндель 6 кВт с воздушным охлаждением

Сердце любого фрезерного станка – шпиндель. WoodTec H 2030C оснащается трёхфазным асинхронным или веретённым шпинделем мощностью 6 киловатт. Такая мощность позволяет решать широкий круг задач:

• резка массивной доски толщиной до 50-60 мм за один проход (в зависимости от породы и геометрии фрезы);

• высокоскоростная 3D-гравировка без перегрева инструмента;

• обработка алюминиевых листов толщиной 2-5 мм с использованием смазки;

• работа с акрилом, ПВХ, композитами типа Alucobond;

• фрезерование искусственного камня (агломерата) на небольших глубинах.

Важно, что шпиндель имеет воздушное, а не водяное охлаждение. У этого решения есть свои плюсы и минусы. Главное преимущество – автономность: не нужен насос, антифриз, бак и шланги. Станок проще в обслуживании, меньше риск протечек и коротких замыканий. Воздушное охлаждение идеально подходит для работы в цехах с нормальной температурой и при обработке материалов, не требующих длительных непрерывных сеансов (например, мебельные фасады или рекламные вывески). Однако при сверхинтенсивной работе (например, 8 часов подряд резки толстой фанеры крупными фрезами) шпиндель может греться сильнее, чем водяной аналог. На практике для станка H 2030C с 6 кВт это редко становится проблемой – производитель предусмотрел алюминиевый радиатор и эффективную крыльчатку.

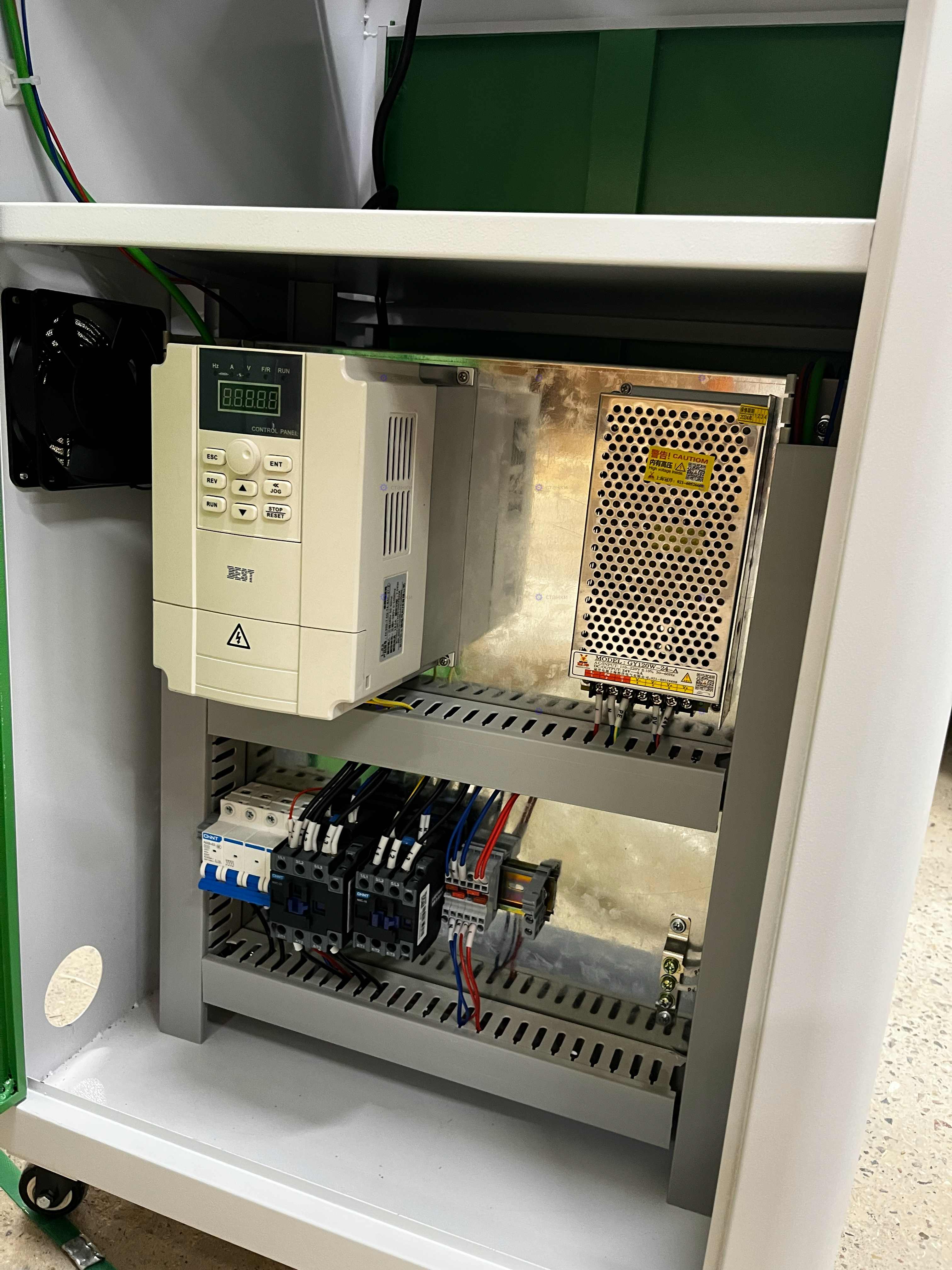

Частота вращения шпинделя – от 0 до 18000 или 24000 об/мин (зависит от модели). Управление через инвертор (преобразователь частоты) позволяет плавно менять обороты по команде из управляющей программы. Цанговый зажим – обычно ER32 или ER25, что даёт возможность использовать фрезы с хвостовиком до 20 мм.

Система управления и совместимость с ПО

Станок комплектуется контроллером, который понимает стандартные G-коды. Чаще всего это плата RichAuto (например, A11 или DSP), либо Mach3 с внешним контроллером. Встречаются версии с Ethernet-подключением, что удобно для передачи больших файлов 3D-моделей. Оператор может работать как с пульта управления (DSP) – через флешку, так и с компьютера через USB или сеть.

Программное обеспечение для создания управляющих программ – любое популярное: ArtCAM, Aspire, VCarve, Type3, Ucancam, Fusion 360. Для 3D-гравировки желательно использовать ПО, поддерживающее постпроцессоры для сервошаговых систем – но стандартные G-коды подходят без изменений.

Области применения WoodTec H 2030C

Благодаря размеру поля 2000×3000 мм и мощному шпинделю, модель востребована в:

1. Мебельном производстве – раскрой плитных материалов (ЛДСП, МДФ, фанера), фрезерование кромок, создание фасадов с филёнками и 3D-орнаментами.

2. Рекламной отрасли – вывески, буквы объёмные из акрила и ПВХ, световые короба, элементы интерьерной печати после фрезеровки.

3. Строительной сфере – обработка композитных панелей для вентилируемых фасадов, резка сайдинга, изготовление лекал и шаблонов.

4. Моделировании и прототипировании – 3D-фрезерование моделей из пенопласта, дерева, пластика.

5. Автомобильном тюнинге – резка и гравировка панелей, подкладок, накладок из пластика и алюминия.

Эксплуатация и обслуживание

Сервошаговые двигатели Leadshine требуют периодической проверки энкодера на загрязнение – особенно в условиях деревообработки с обильной пылью. Рекомендуется использовать систему вытяжки стружки (станок обычно оснащается кожухом и патрубком для подключения пылесоса). Шпиндель с воздушным охлаждением надо содержать в чистоте – продувать радиатор от опилок каждую смену. Направляющие и ШВП смазываются литолом или консистентной смазкой через пресс-маслёнки раз в 100-150 моточасов.

Одна из частых ошибок – попытка использовать максимальные подачи на твёрдых материалах. Хотя сервошаговый привод и способен корректировать момент, лучше проводить тестовые проходы и ориентироваться на рекомендации производителя фрез. При грамотной настройке WoodTec H 2030C будет выдавать стабильную погрешность позиционирования не хуже ±0,05 мм на 1000 мм.

Сравнение с альтернативами

Если сравнивать с моделями на чистых сервоприводах (например, японские или немецкие бренды), WoodTec H 2030C проигрывает в максимальной скорости и динамике разгона, но выигрывает в цене в 2-3 раза. По сравнению с обычными шаговыми двигателями – даёт выигрыш в точности и надёжности при перегрузках. Гибридное решение Leadshine – золотая середина для мастерской, где нужен профессиональный результат без вложений в промышленную электронику.

Заключение

Фрезерно-гравировальный станок WoodTec H 2030C с сервошаговыми приводами Leadshine и 6-кВт шпинделем воздушного охлаждения – это агрегат, который способен заменить целую линейку специализированных устройств. Он подходит для малого и среднего бизнеса, образовательных учреждений и частных мастерских. Гибридная система перемещения устраняет главную болезнь шаговых приводов – пропуск шагов, а мощный веретённый шпиндель даёт свободу в выборе материалов от пенопласта до алюминия. При правильном обслуживании станок прослужит годы и окупится за несколько крупных заказов.

Ключевое преимущество модели – это баланс цены, технологичности и производительности. Если вам нужен надёжный «рабочий конь» для формата 2000×3000 мм с возможностью чистовой 3D-обработки – WoodTec H 2030C один из лучших кандидатов в своём классе.
