Смазка ЧПУ станка , что и как - плунжерный шприц

Почему смазочный шприц незаменим при обслуживании ЧПУ станка

Направляющие качения, шарико-винтовые пары (ШВП) и подшипники шпинделя станка с числовым программным управлением нуждаются в регулярной подаче пластичных смазочных материалов. Консистентная смазка снижает трение, отводит тепло и предотвращает преждевременный износ. Однако просто выдавить тубу на поверхность недостаточно – требуется дозированное и глубокое проникновение в закрытые узлы. Именно здесь и приходит на помощь смазочный шприц. С его вы сможете:

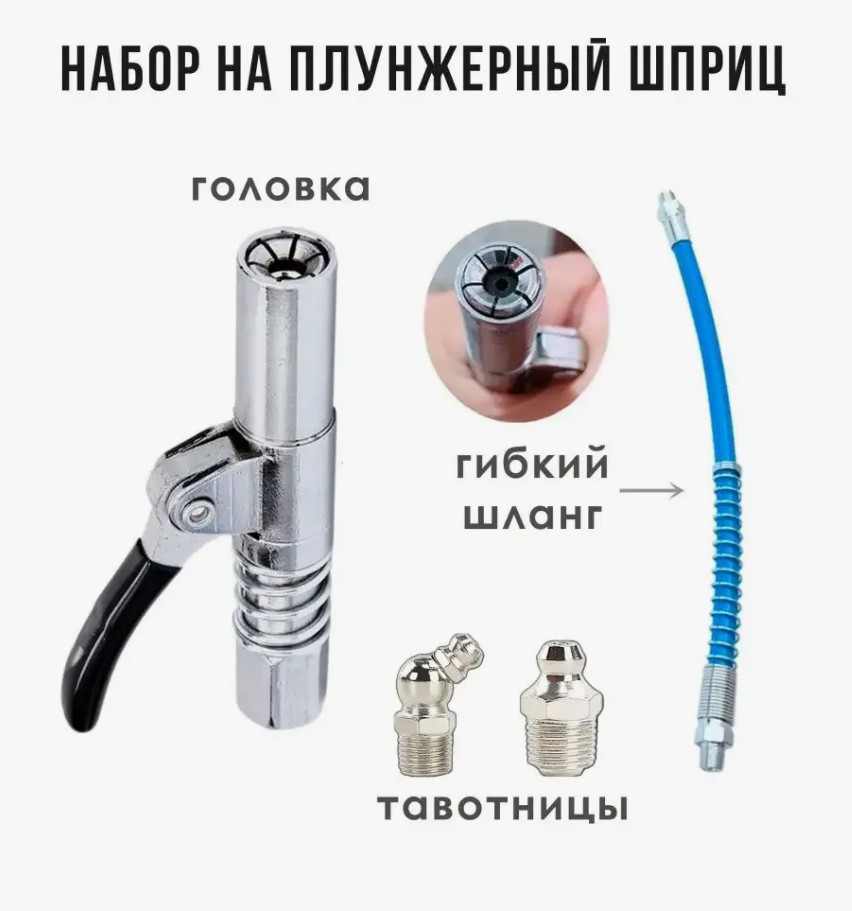

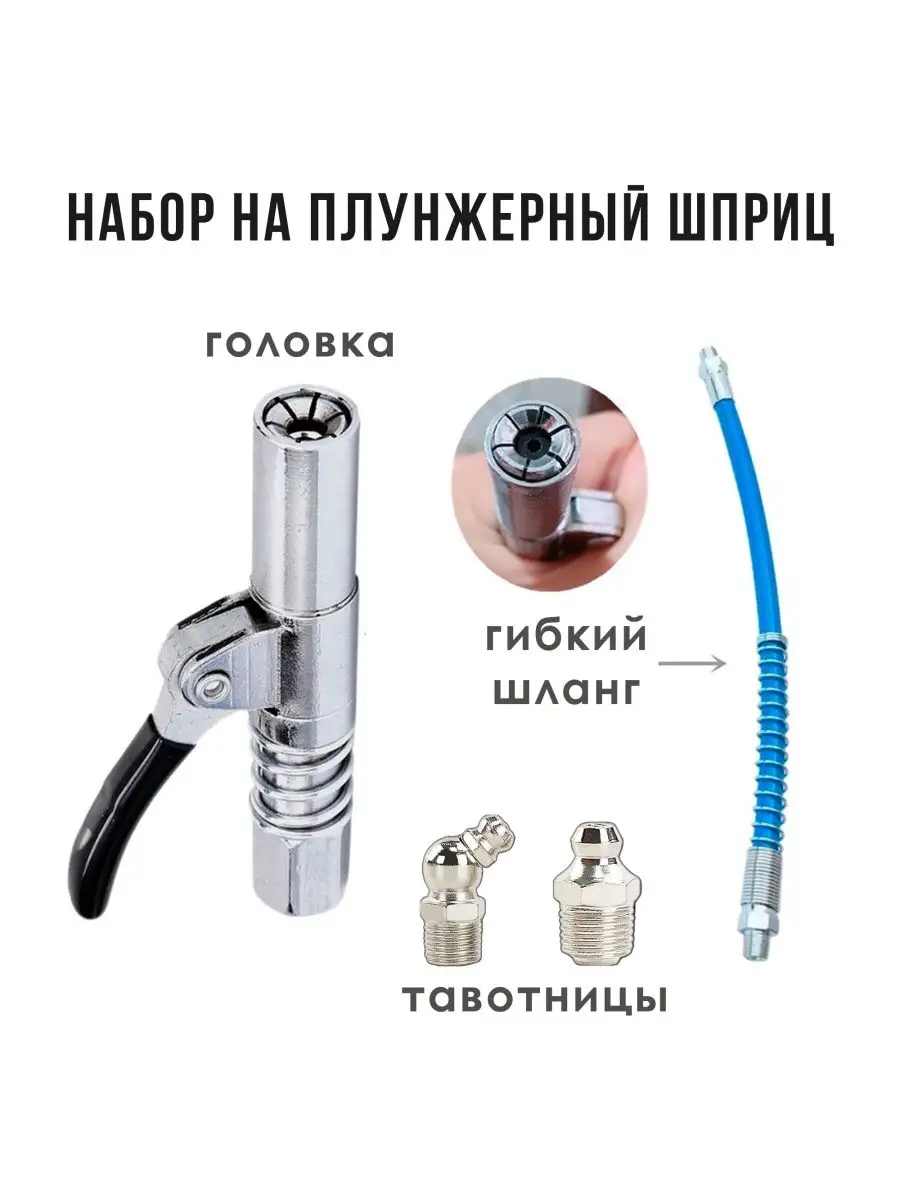

• прокачать пресс-масленки (тавотницы) на каретках;

• аккуратно нанести густую смазку на труднодоступные направляющие;

• заполнить подшипниковые узлы без образования воздушных полостей.

Далее разберём разновидности шприцев, способы их заправки и типичные ошибки, которые допускают начинающие мастера.

Основные виды смазочных шприцев для станкостроения

Выбор инструмента зависит от объёма работ, вязкости смазочного материала и наличия источника энергии в цеху.

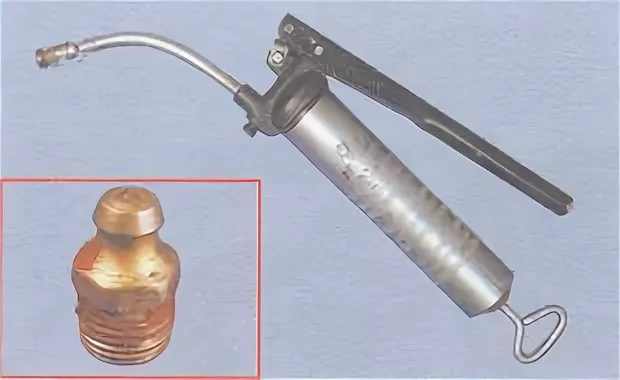

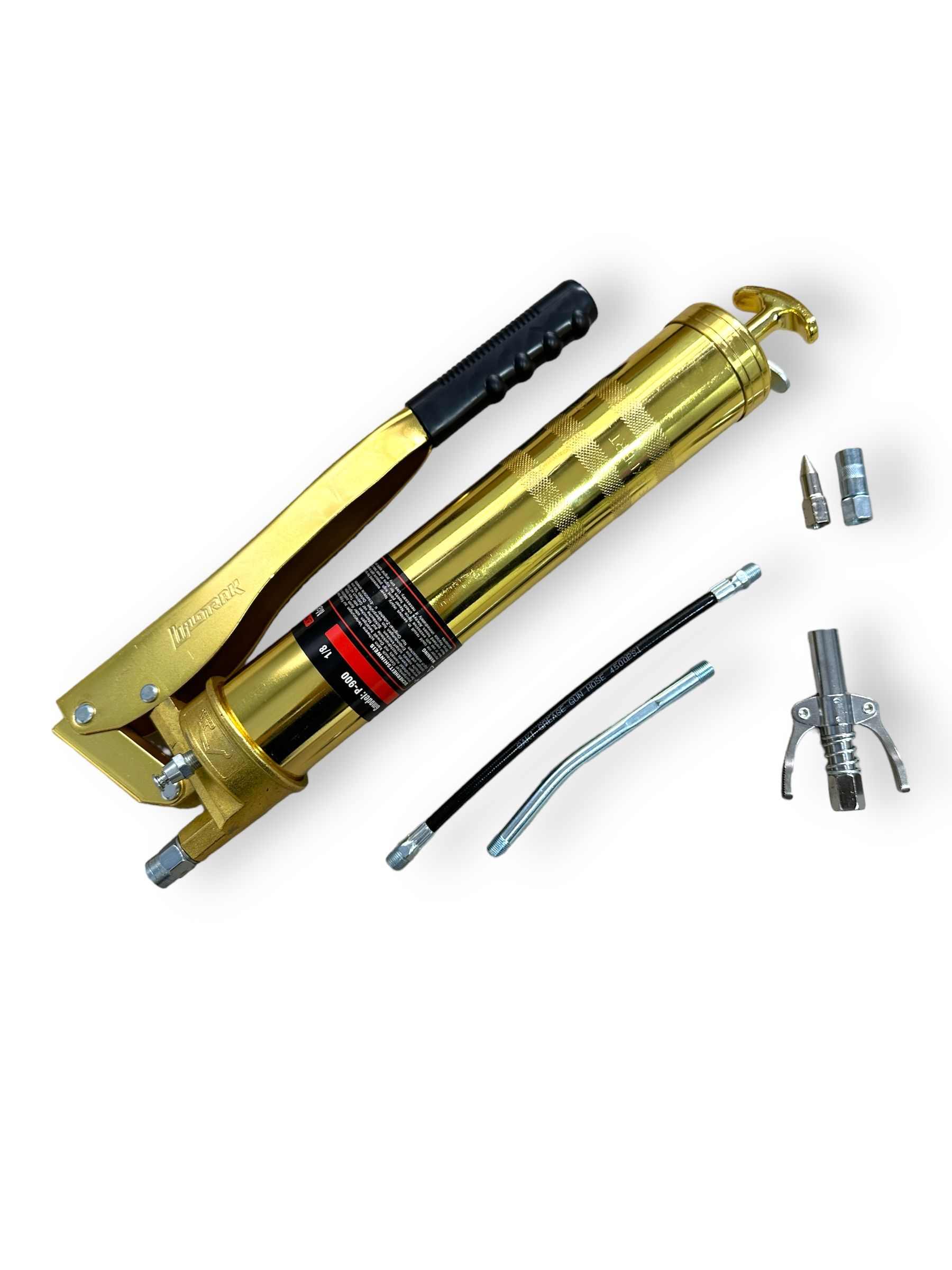

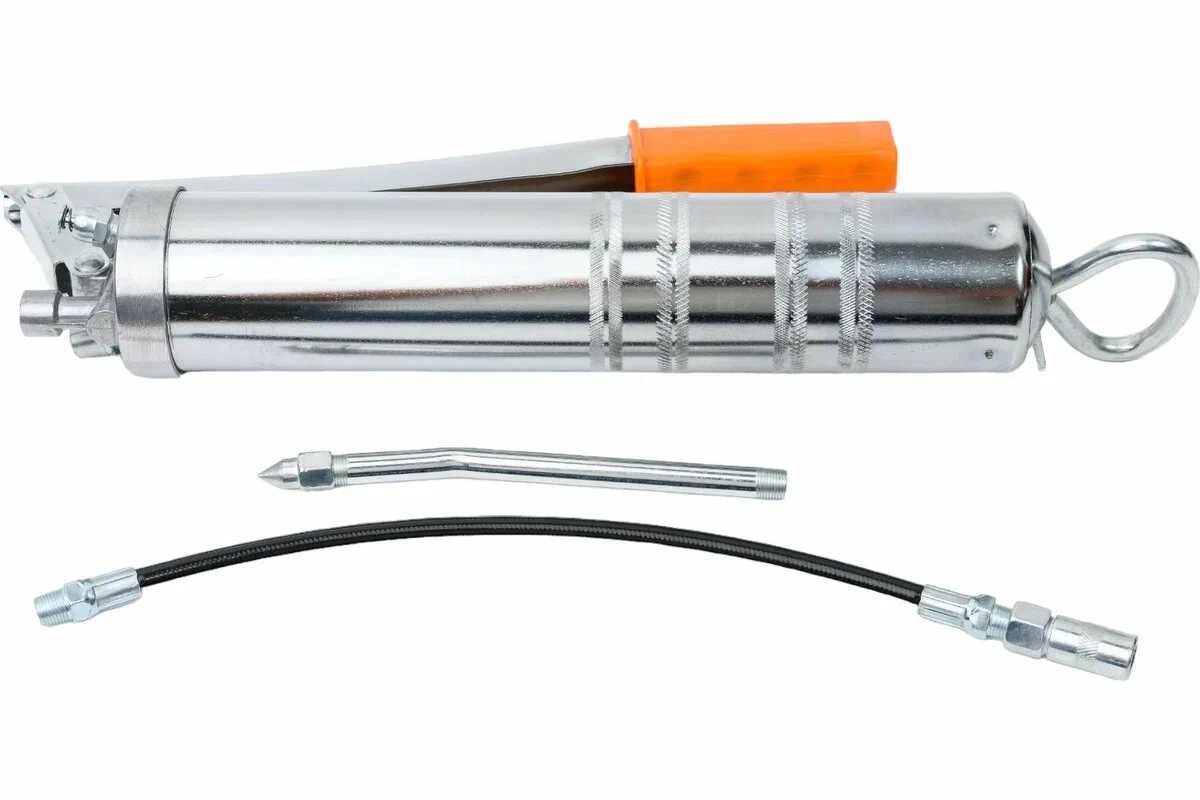

1. Ручной поршневой (плунжерный) шприц

Классическая конструкция: цилиндрический корпус, поршень-толкатель с уплотнительной манжетой и рычажный или штоковый механизм подачи. Для выдавливания смазки оператор нажимает на рычаг (у некоторых моделей – давит на торец штока). Плюсы: полная автономность, низкая цена, надёжность. Минусы: требуется физическое усилие, особенно при работе с морозостойкими или очень вязкими составами. Идеален для редкого обслуживания одного-двух станков.

2. Пневматический шприц

Подключается к компрессору через стандартный штуцер. Встроенный пневмоцилиндр приводит поршень в возвратно-поступательное движение. Управление – курком или рычагом. Давление воздуха регулирует скорость подачи. Преимущества: высокая производительность, равномерная подача без рывков, минимальная усталость рук. Подходит для ежедневной смазки крупных производственных линий.

3. Аккумуляторный шприц

Работает от съёмной литий-ионной батареи. Электродвигатель через редуктор вращает червячную передачу, которая толкает поршень. Подача активируется нажатием курка. Современные модели имеют регулировку усилия и автоматический реверс (для удаления воздуха). Особенности: высокая мобильность, возможность работы в полевых условиях, но стоимость выше ручных аналогов. Перед покупкой уточните, для смазок какой вязкости (NLGI) предназначена модель – некоторые не справляются с особо густыми материалами (например, с содержанием дисульфида молибдена).

Подготовка смазочного шприца к заправке

Прежде чем заполнять инструмент смазкой, выполните три обязательных шага:

1. Визуальный осмотр – проверьте корпус на трещины и вмятины, убедитесь в целостности уплотнительных колец поршня.

2. Очистка – протрите наружные поверхности ветошью, удалите остатки старой смазки с головки и носика. Грязь, попавшая внутрь, абразивно износит уплотнения и может повредить пресс-маслёнки станка.

3. Сброс остаточного давления:

   • Для пневматических и аккумуляторных моделей: нажмите на спусковой курок (чтобы выпустить остатки смазки), затем отсоедините воздушный шланг или аккумулятор.

   • Для ручных плунжерных: открутите или поверните головку (в зависимости от конструкции) и вытяните шток в крайнее заднее положение.

Только после этого приступайте к наполнению шприца смазочным материалом.

Два способа заправки: картриджами и россыпью

В зависимости от того, в какой таре приобретена смазка, выберите подходящий метод.

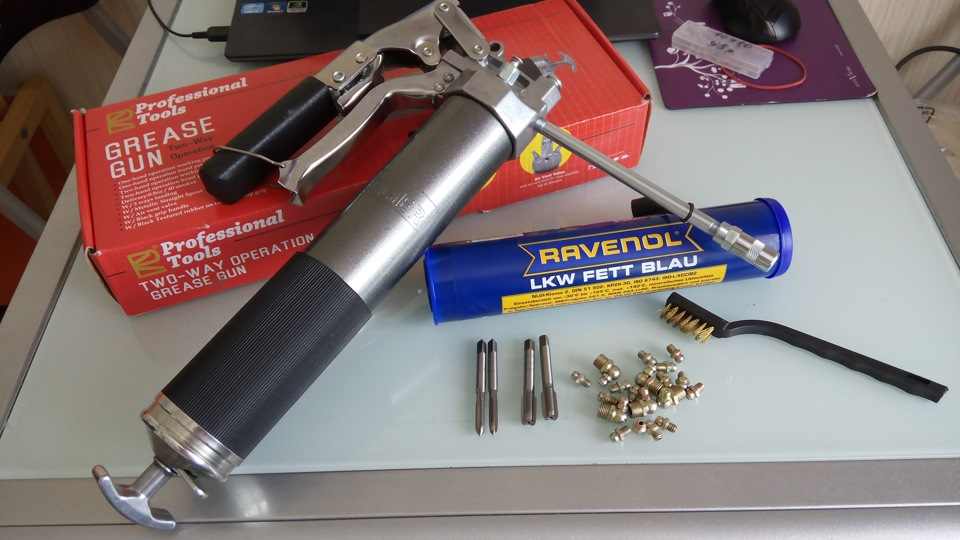

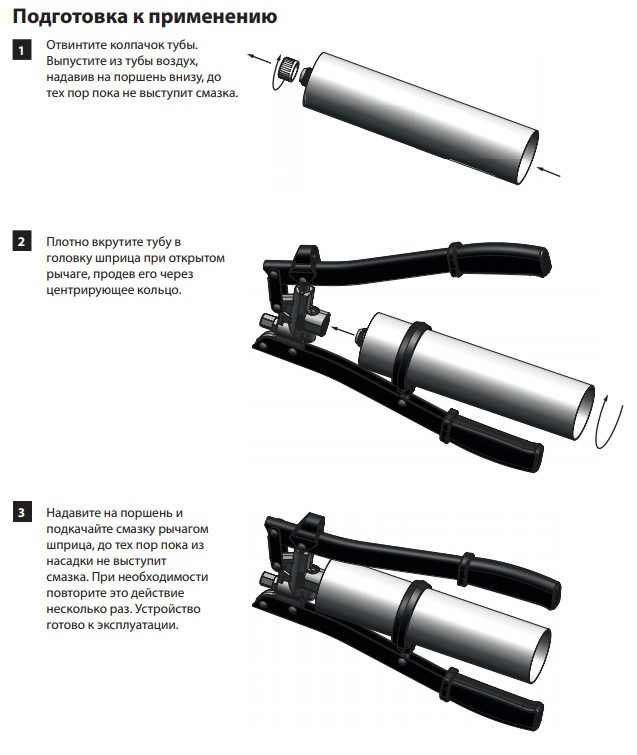

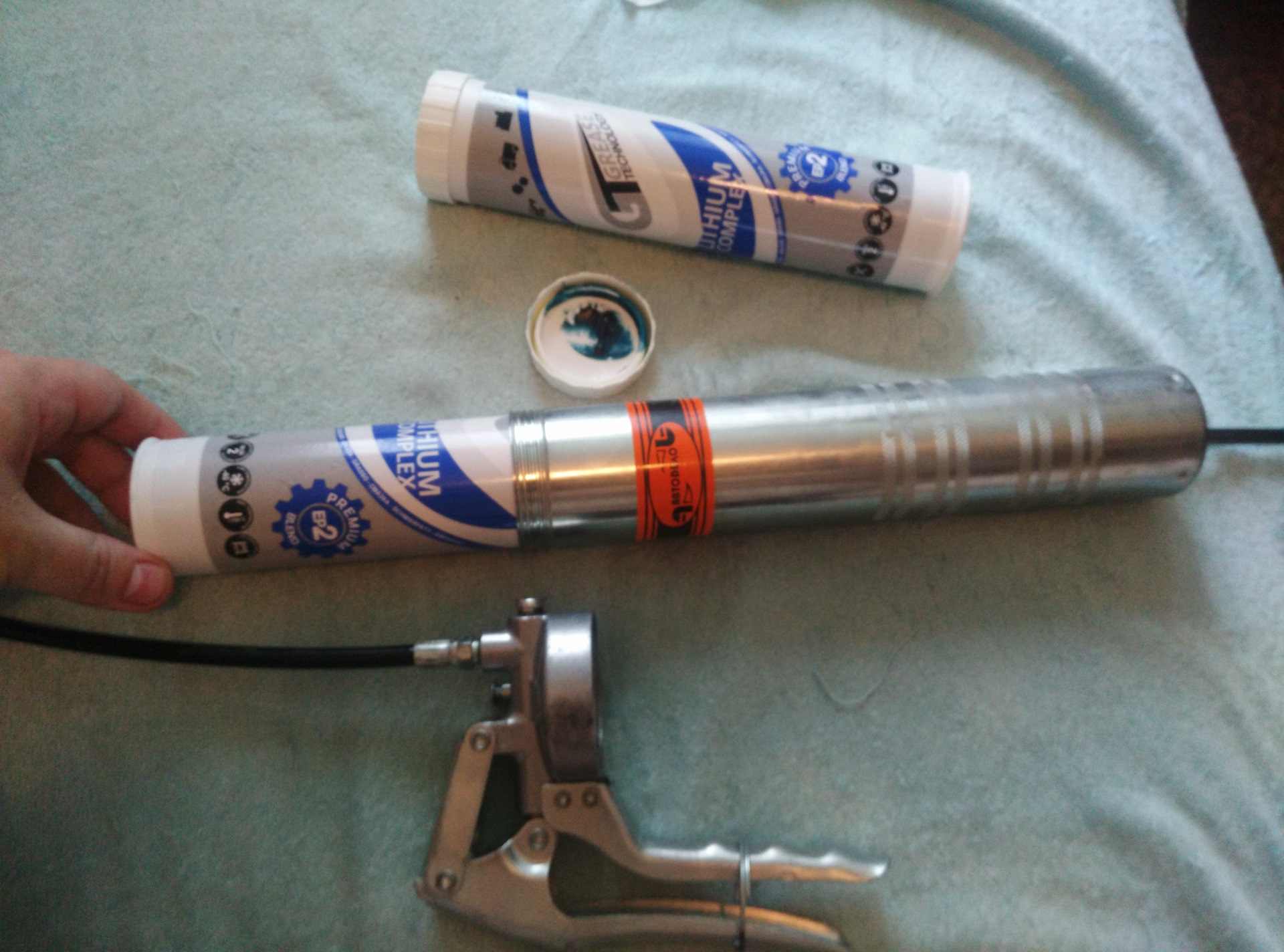

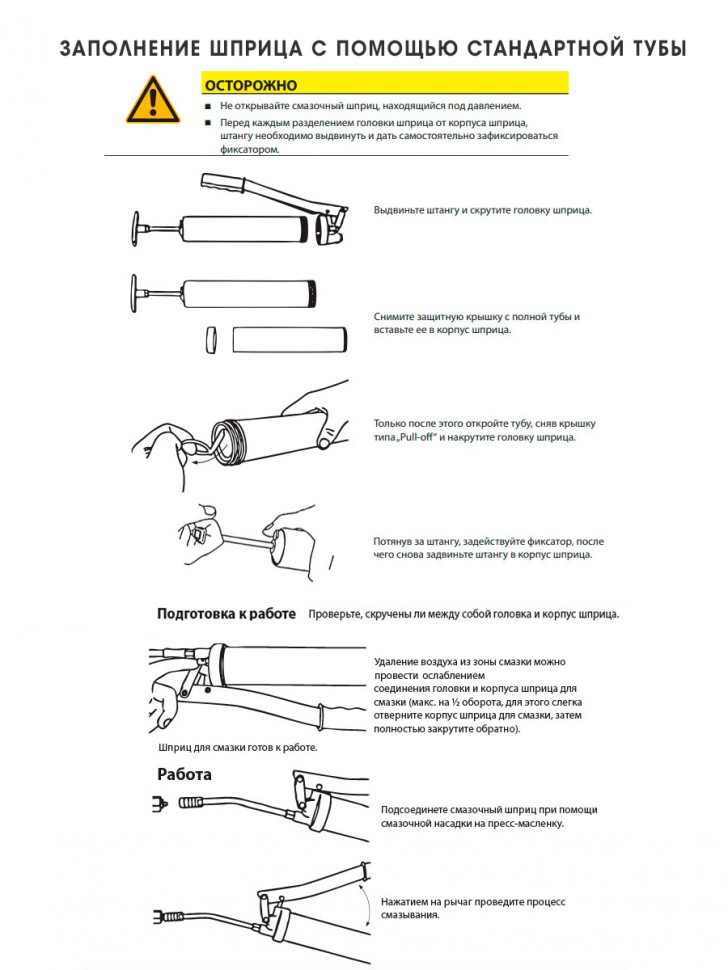

Способ 1: Зарядка сменным картриджем (тубой)

Это самый чистый и быстрый метод. Большинство промышленных смазок (например, Mobil, Shell, Liqui Moly) фасуются в картриджи по 400–500 мл.

Пошаговая инструкция:

1. Вытяните металлический шток поршня до упора из цилиндра. Если есть фиксатор – защелкните шток в пазу, чтобы он не мешал.

2. Извлеките пустой картридж (если он был) и утилизируйте его согласно правилам.

3. Возьмите новый картридж. Снимите пластиковую защитную крышку с переднего конца (со стороны носика). Не снимайте заднюю мембрану – она будет служить поршнем.

4. Вставьте картридж открытой стороной вперёд в цилиндр шприца. Важно: кромка корпуса тубы должна плотно прилегать к внутренней стенке шприца.

5. Аккуратно срежьте или выдерните заводскую пломбу (если есть) с носика картриджа.

6. Прикрутите (или наденьте – в зависимости от модели) головку шприца на место.

Важный нюанс: Некоторые ручные шприцы рассчитаны только на жёсткие картриджи с перфорированным дном. Для мягких полиэтиленовых тубу необходимо использовать переходник. Перед покупкой сверьтесь с инструкцией к вашему инструменту.

Способ 2: Набивка вручную (россыпью или из банки)

Используется, когда смазка приобретена в пластиковом ведре или металлической банке, а также для нестандартных составов собственного приготовления.

Правильная последовательность действий:

1. Отсоедините головку шприца и полностью извлеките поршень, потянув за шток.

2. Наберите небольшое количество смазки на шпатель (лучше использовать деревянную лопатку – она не поцарапает стенки цилиндра).

3. Заполните цилиндр примерно на 2–3 см от края, стараясь укладывать материал без пустот. Периодически постукивайте корпусом по столу – воздух будет выходить пузырьками.

4. Задвиньте поршень в цилиндр на 5–7 см и зафиксируйте. Затем снова наберите смазку и заполните следующую секцию. Повторяйте, пока до края не останется 1–1,5 см свободного пространства (полностью заполнять не нужно – поршень должен иметь ход).

5. Установите головку на место. Несколько раз коротко нажмите на рычаг (или курок), чтобы вытеснить остатки воздуха из системы. Как только из носика пойдёт однородная струя без пузырьков – шприц готов к работе.

Совет профессионала: Чтобы избежать захвата воздуха при ручной набивке, нагрейте смазку до 30–40 °C (например, поставив банку в тёплую воду). Текучий материал легче укладывается без каверн.

Завершающий этап: сборка и удаление воздуха

После того как вы зарядили шприц любым из способов:

• Очистите корпус от излишков смазки чистой тканью.

• Для ручного плунжерного шприца: плотно закрутите головку (но без чрезмерного усилия, чтобы не сорвать резьбу).

• Для аккумуляторного и пневматического: подсоедините аккумулятор или подайте воздух. Нажмите на курок на 2–3 секунды, направив носик в ветошь. Если смазка выходит прерывисто – повторите процедуру, возможно, внутри остался воздушный пузырь. Не допускайте работы шприца с воздушной пробкой – это приведёт к неравномерной подаче и пропускам при смазке направляющих станка.

Частые ошибки при заправке и как их избежать

• Ошибка 1: Использование ржавого или грязного шприца. Даже мельчайшие частицы абразива, попавшие в пресс-маслёнку ЧПУ, вызывают задиры на закалённых шариках ШВП. Всегда очищайте инструмент перед заправкой.

• Ошибка 2: Переполнение цилиндра при ручной набивке. При установке головки избыток смазки выпрессовывается наружу, пачкая руки и рабочее место. Оставляйте 10–15% свободного объёма.

• Ошибка 3: Игнорирование совместимости смазки с уплотнениями шприца. Некоторые литиевые смазки с высокой щелочностью могут разрушать резиновые манжеты. Используйте материалы, рекомендованные производителем инструмента.

• Ошибка 4: Подача смазки без предварительного прогрева в холодном цеху. При температуре ниже 0 °C многие пластичные смазки становятся твёрдыми, что может сломать редуктор аккумуляторного шприца или порвать ручной рычаг. Перед заправкой выдержите смазку при комнатной температуре не менее 12 часов.

Как выбрать смазочный шприц для ЧПУ станка: критерии

Если вы только собираетесь приобрести инструмент, обратите внимание на три параметра:

1. Рабочее давление – для прокачки стандартных пресс-маслёнок достаточно 300–400 атм (указывается в характеристиках). Но для забитых или заржавевших фитингов может потребоваться до 800 атм – такие модели обычно пневматические.

2. Объём цилиндра – для домашней мастерской хватит 150–200 мл, а для производства берите 500 мл и более.

3. Тип подачи – для одного станка с 3–4 точками смазки оптимален ручной рычажный шприц. Для парка из 10+ единиц – аккумуляторный или пневматический.

Периодичность обслуживания станка: когда брать шприц в руки

Конкретные интервалы зависят от интенсивности эксплуатации и рекомендаций производителя ЧПУ. Общее правило: направляющие качения и ШВП смазываются каждые 200–300 часов работы или один раз в месяц при ежедневной загрузке. Подшипники шпинделя – согласно регламенту (обычно раз в 6–12 месяцев). Не пренебрегайте этим: своевременная прокачка смазочным шприцем увеличивает ресурс станка в 2–3 раза.

Заключение

Теперь вы знаете, как правильно зарядить смазочный шприц – будь то ручной плунжер, пневматика или аккумуляторная модель. Помните: чистота инструмента и отсутствие воздуха в цилиндре – залог того, что смазка попадёт именно в подшипник, а не размажется по корпусу. Используйте качественные картриджи или грамотно набивайте шприц вручную, соблюдая температурный режим. Регулярное обслуживание направляющих и подшипников вашего ЧПУ станка окупится долгой безотказной работой и точностью обработки деталей.
