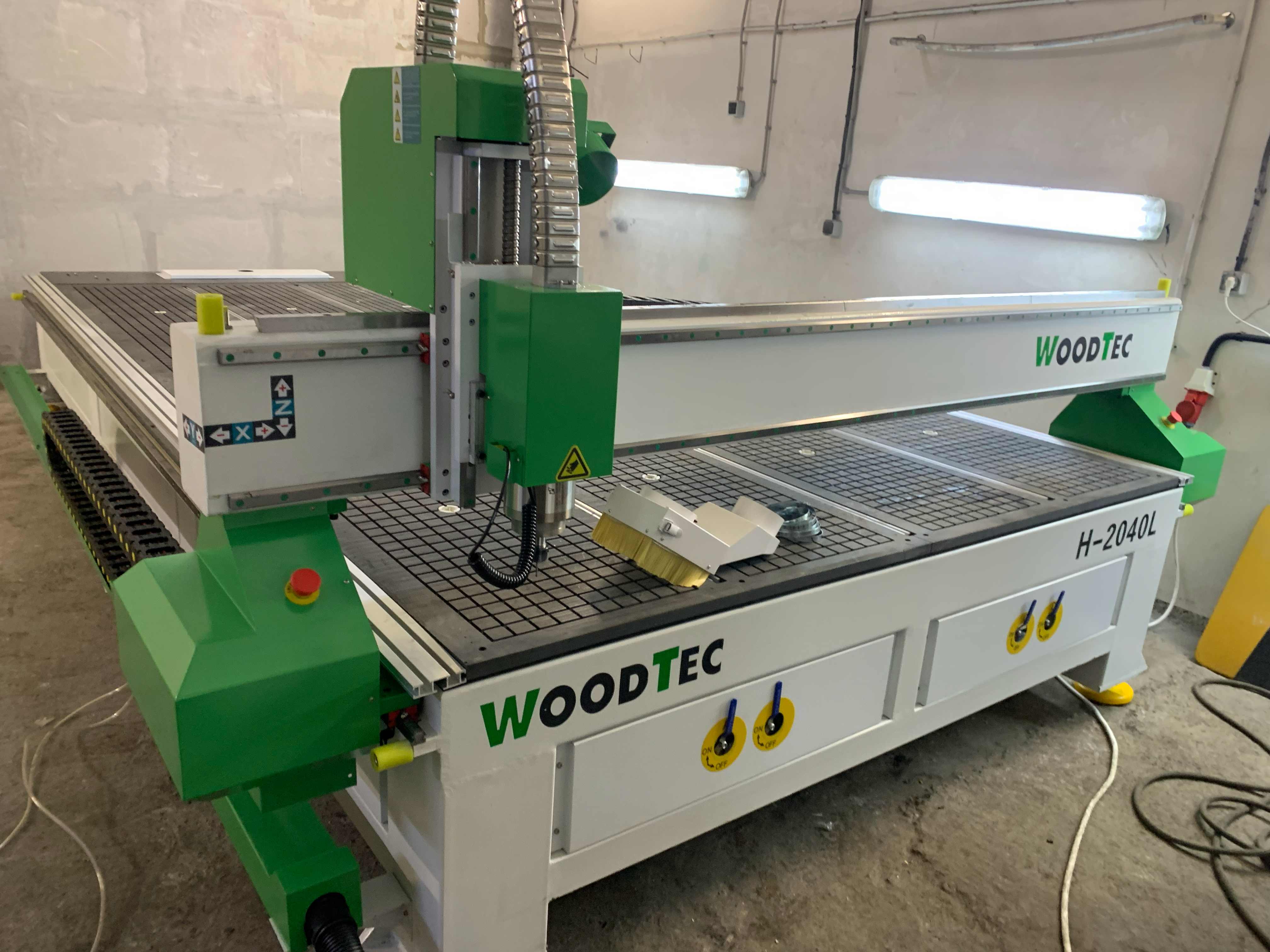

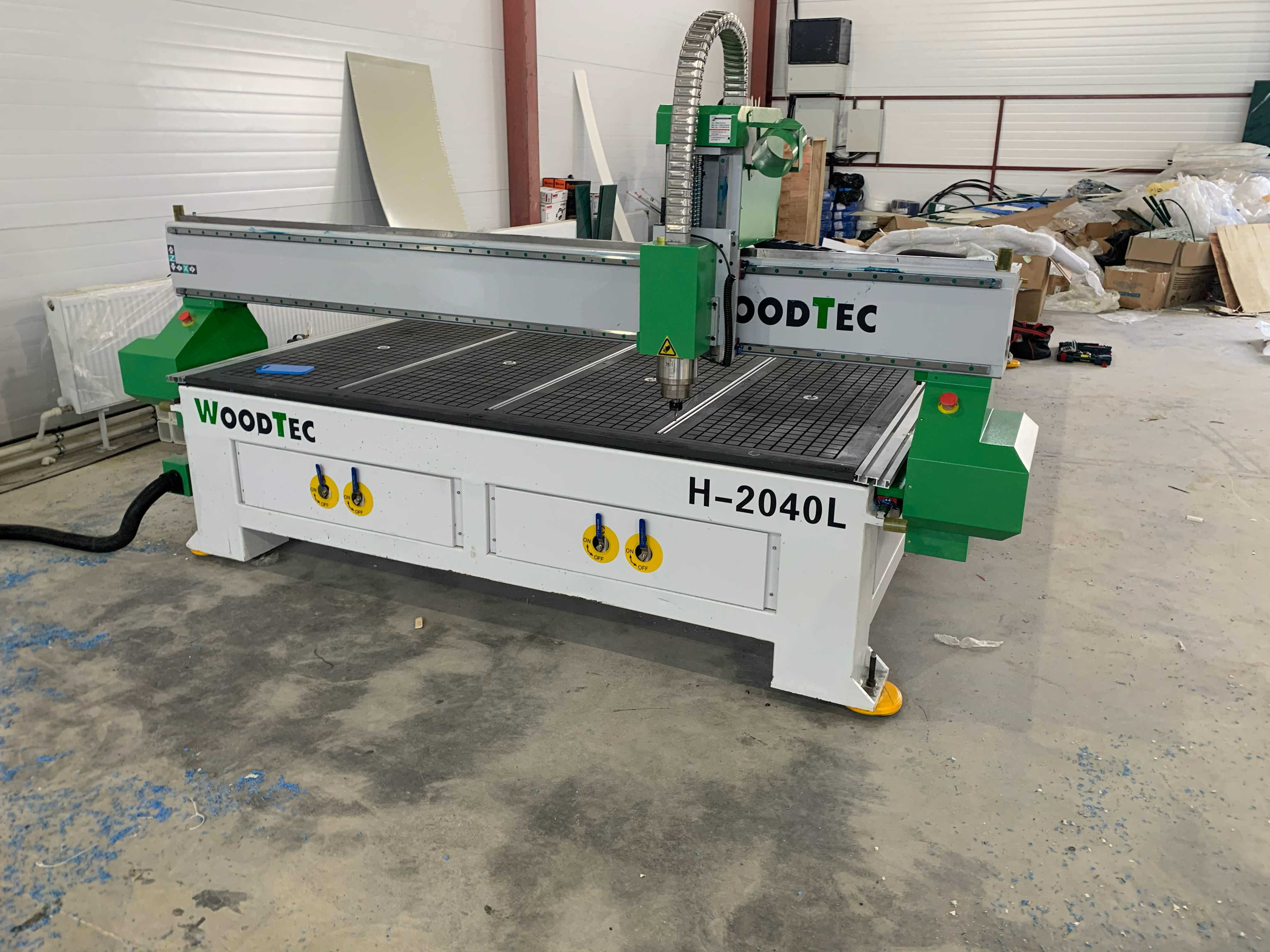

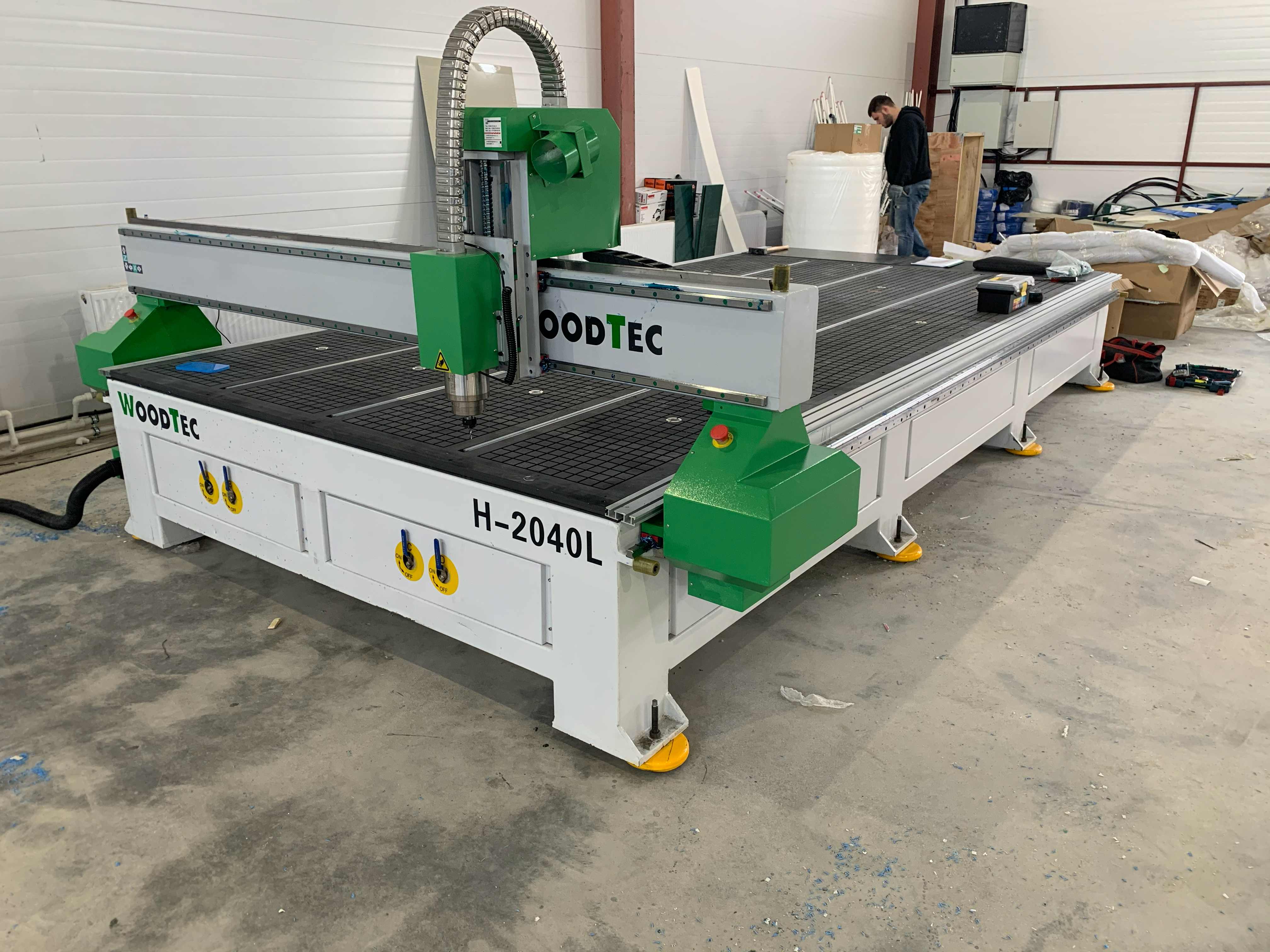

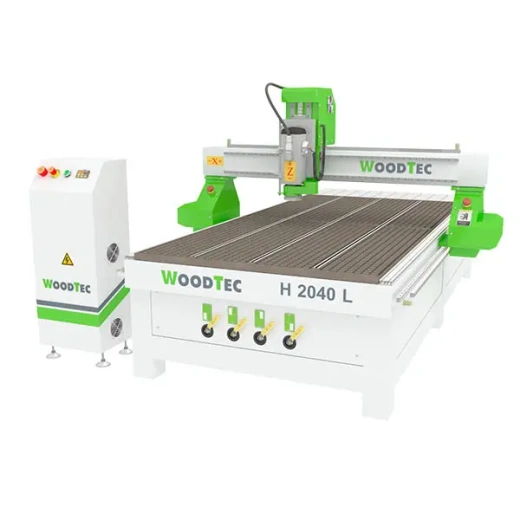

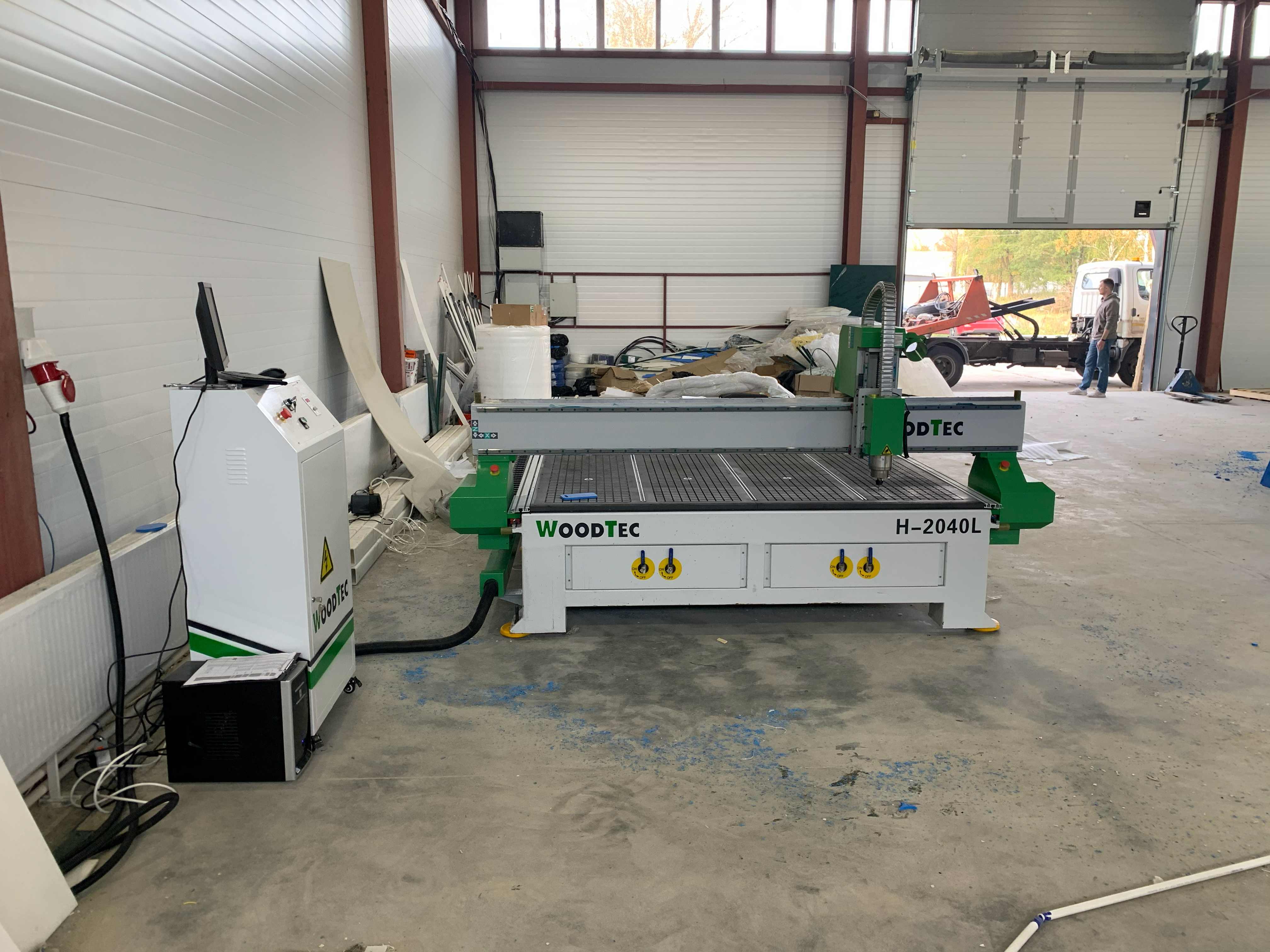

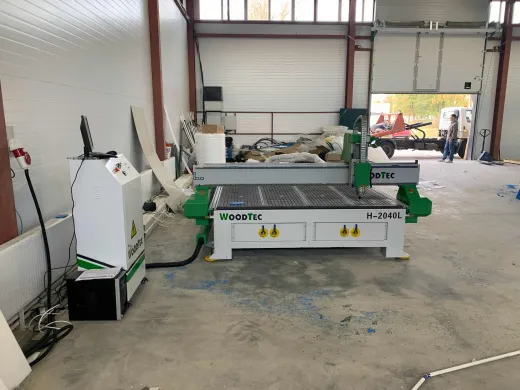

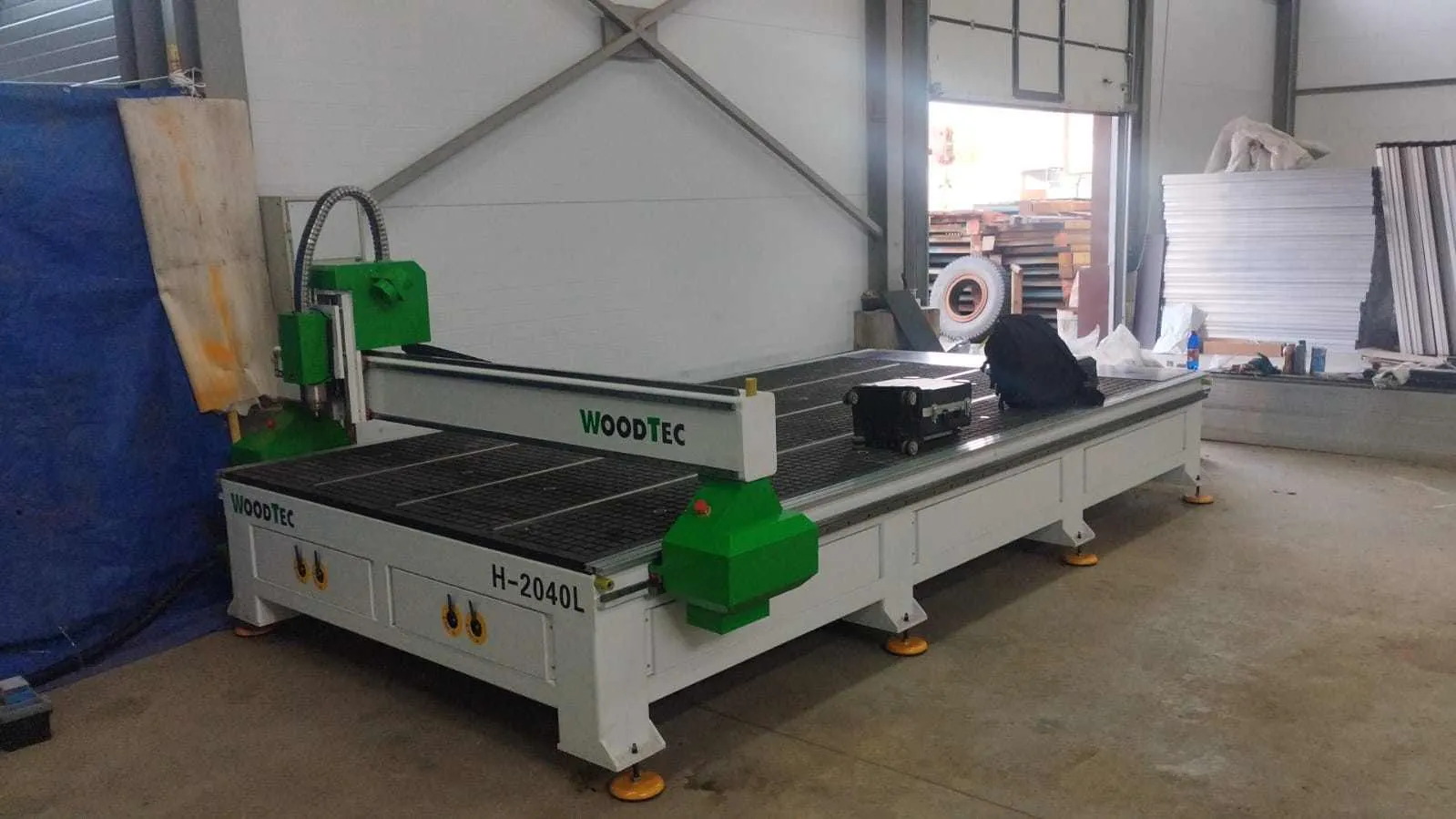

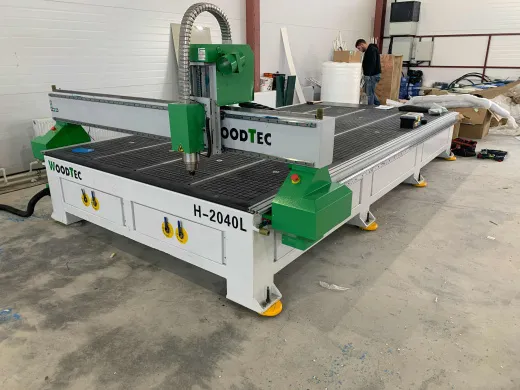

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L

Введение в мир крупноформатной обработки

На современном рынке деревообрабатывающего оборудования особое место занимают станки, способные совмещать в себе функции гравировального центра и раскроечного комплекса. Одним из таких решений является фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L . Эта модель зарекомендовала себя как надежный инструмент для выполнения широкого спектра задач — от создания эксклюзивной мебели до производства рекламных конструкций. Благодаря увеличенному рабочему полю и продуманной конструкции, станок идеально подходит как для серийного производства, так и для единичных эксклюзивных проектов.

Технические характеристики и рабочее пространство

Сердцем производительности являются технические параметры оборудования. WoodTec H 2040L предлагает внушительную рабочую зону, что позволяет обрабатывать листовые материалы практически без ограничений по формату.

• Размер рабочего поля (X/Y/Z): 2080 x 4000 x 170 мм. Это позволяет загружать цельные листы фанеры, ДСП или МДФ стандартных размеров, исключая необходимость стыковки .

• Шпиндель: Модель оснащается электрошпинделем мощностью 3,2 кВт с водяным охлаждением. Максимальная частота вращения достигает 24 000 об/мин . Система водяного охлаждения обеспечивает тихую работу и предотвращает переглав инструмента при длительных циклах гравировки. В некоторых модификациях (H 2040) устанавливаются более мощные агрегаты на 6 кВт с воздушным охлаждением .

• Скоростные характеристики: Рабочая подача составляет до 10 м/мин, а холостой ход — до 17 м/мин . Этого достаточно для эффективного раскроя и чистовой обработки.

Конструктивные особенности надежности

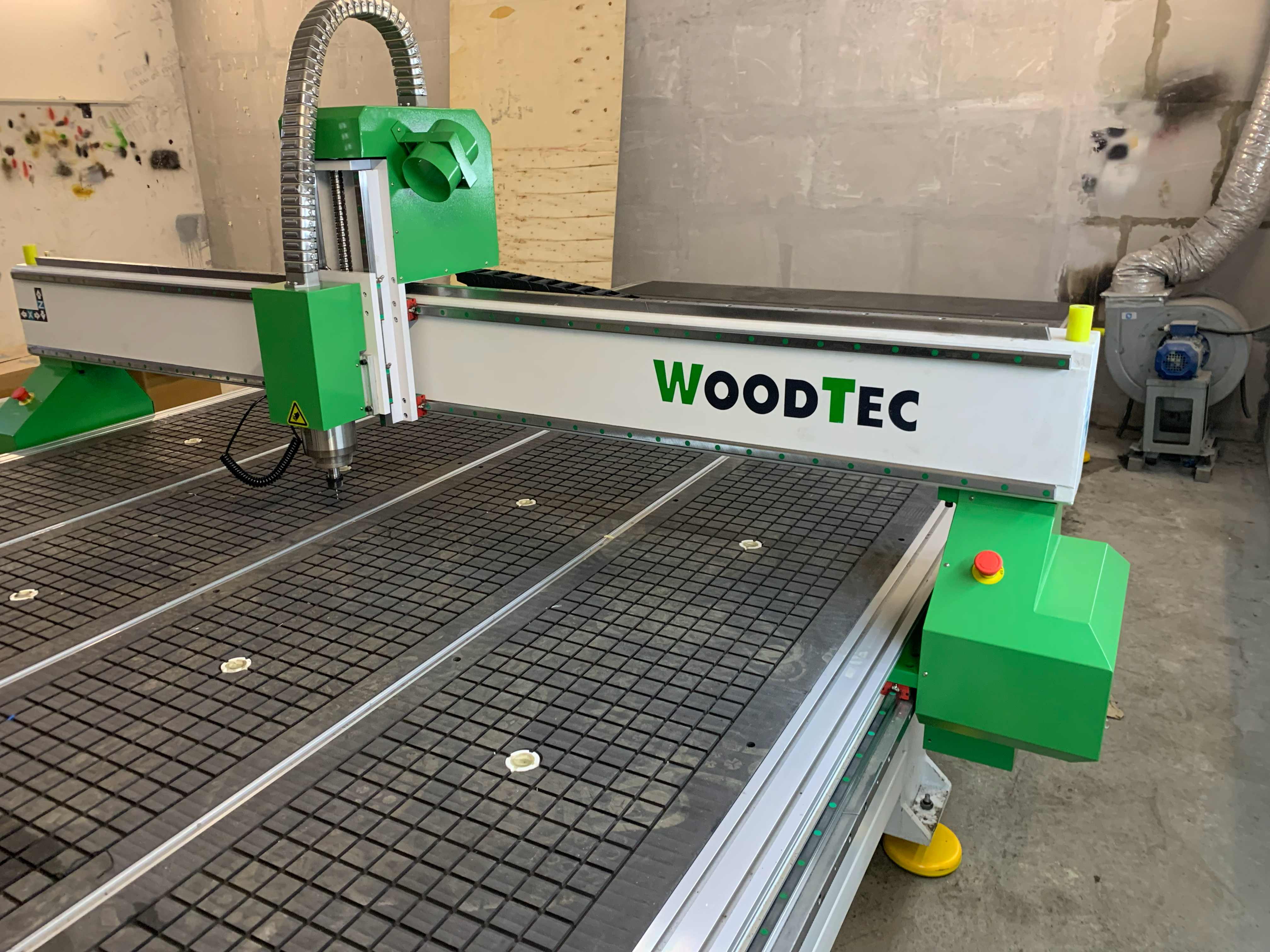

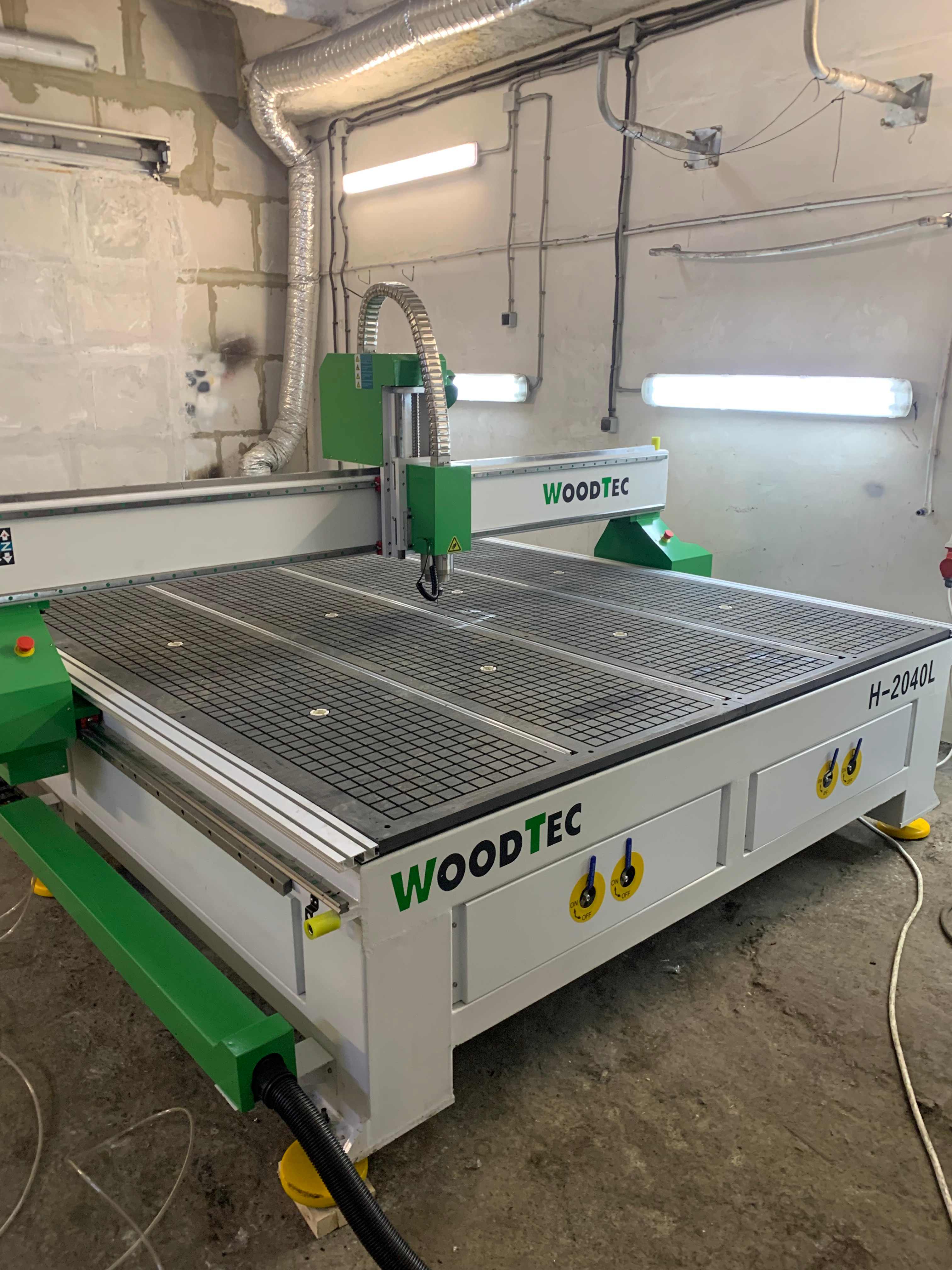

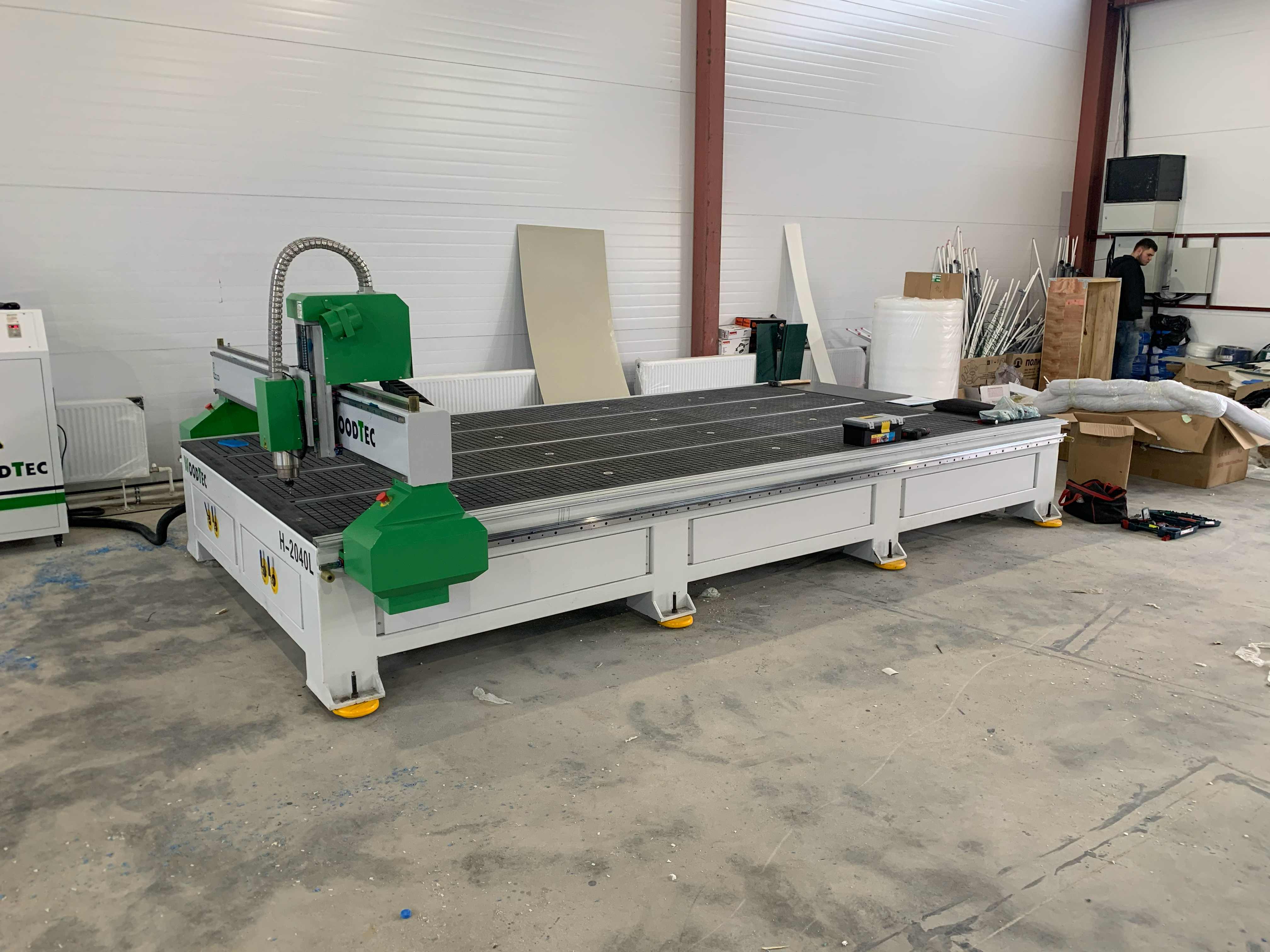

Производитель WoodTec уделил особое внимание жесткости конструкции, что напрямую влияет на качество обработки. Станина станка выполнена из толстостенных прямоугольных труб, образующих цельную сварную конструкцию. Это минимизирует вибрации при работе на высоких оборотах и гарантирует чистоту реза .

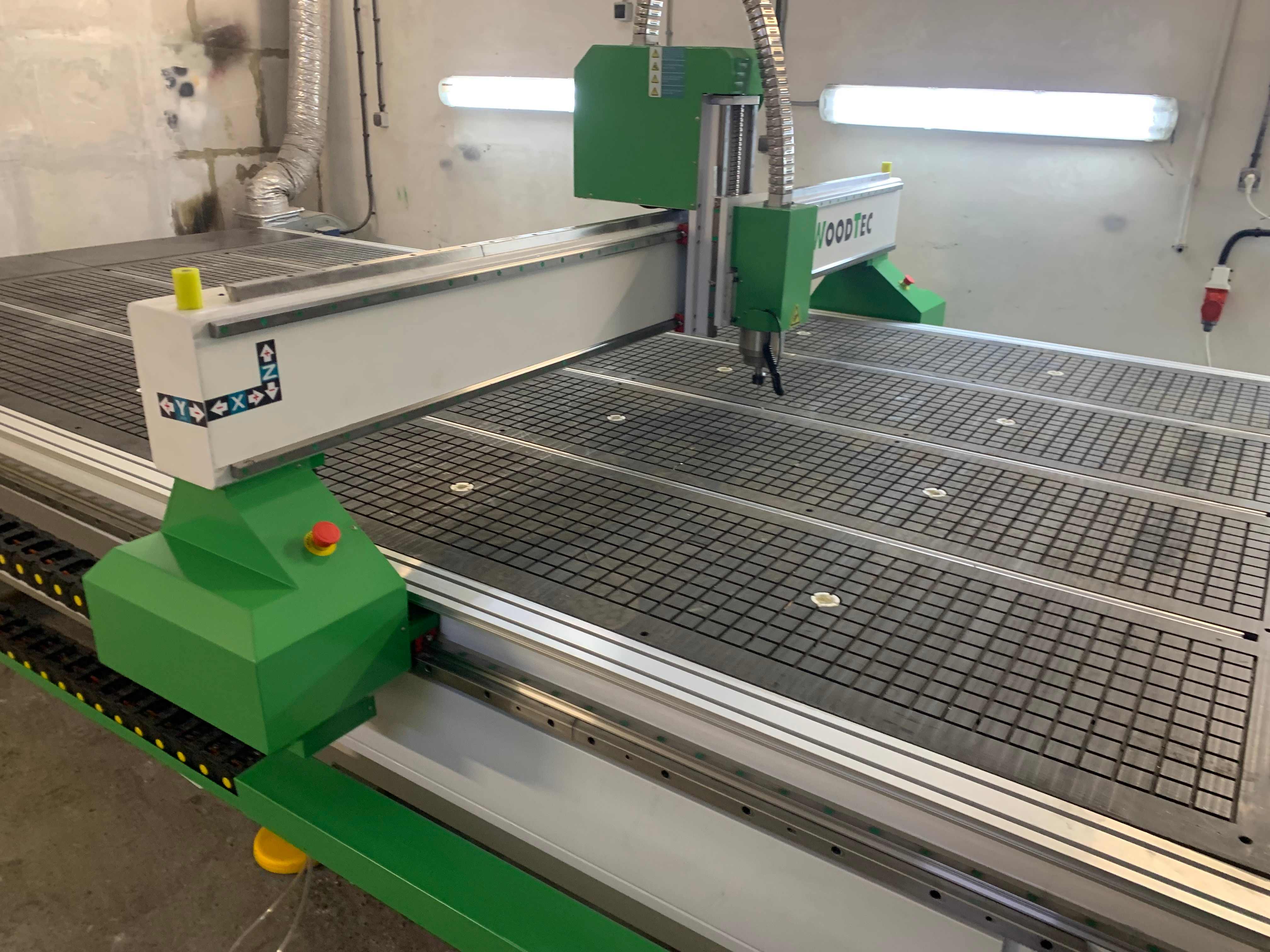

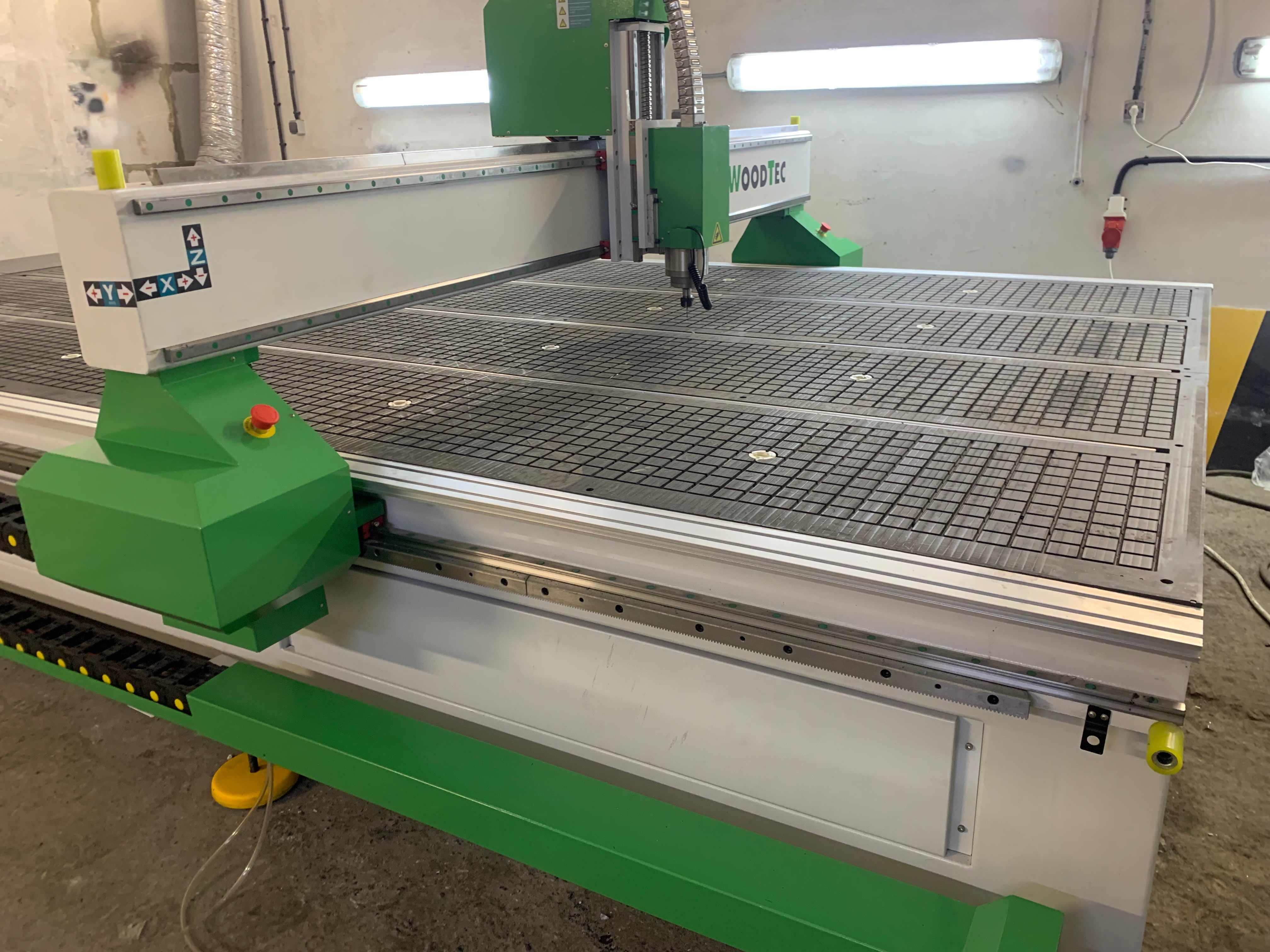

• Направляющие: По всем трем осям (X, Y, Z) установлены высокоточные линейные направляющие прямоугольного сечения. Они обеспечивают плавность хода и длительное сохранение геометрии даже при интенсивных нагрузках .

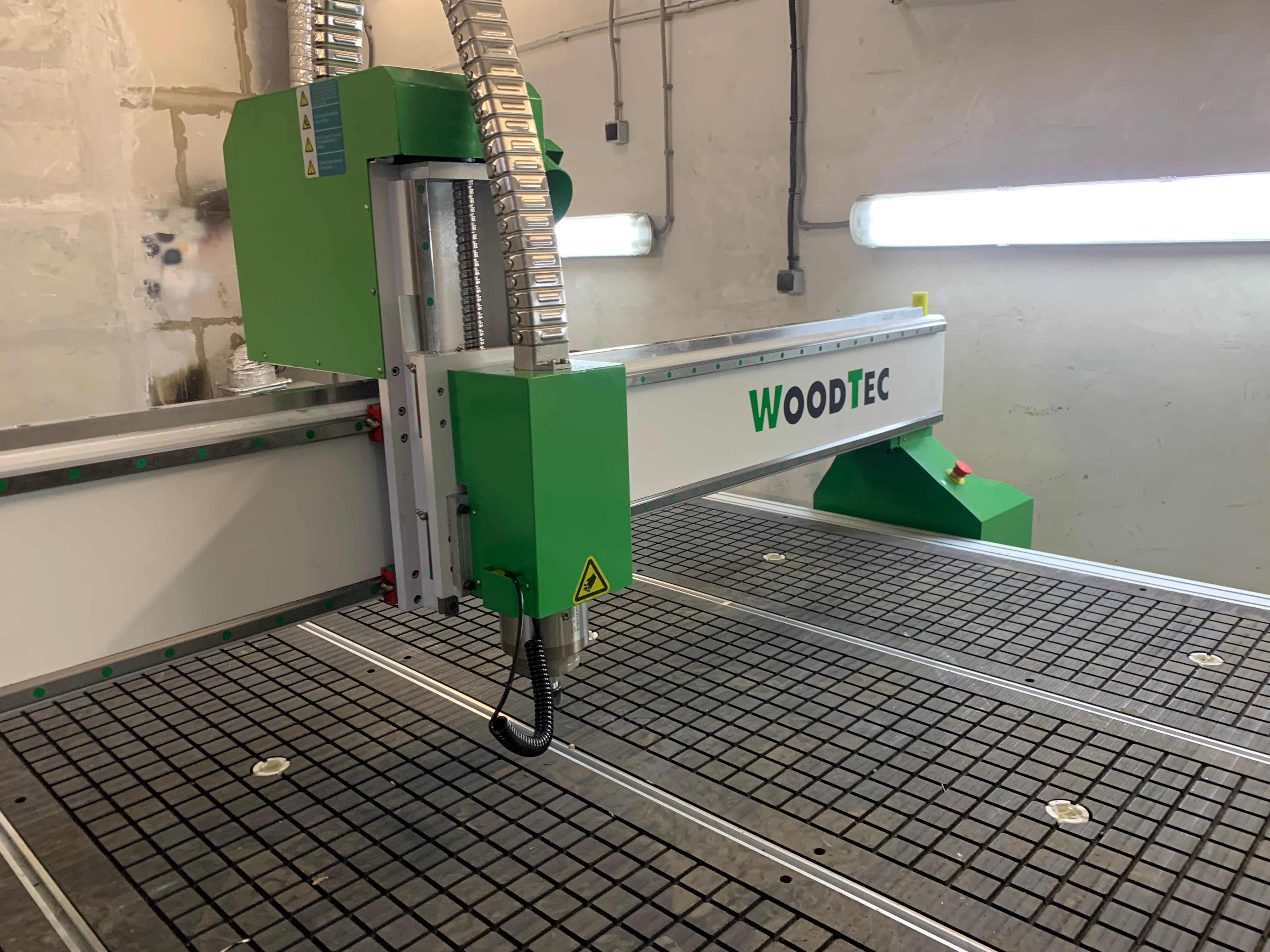

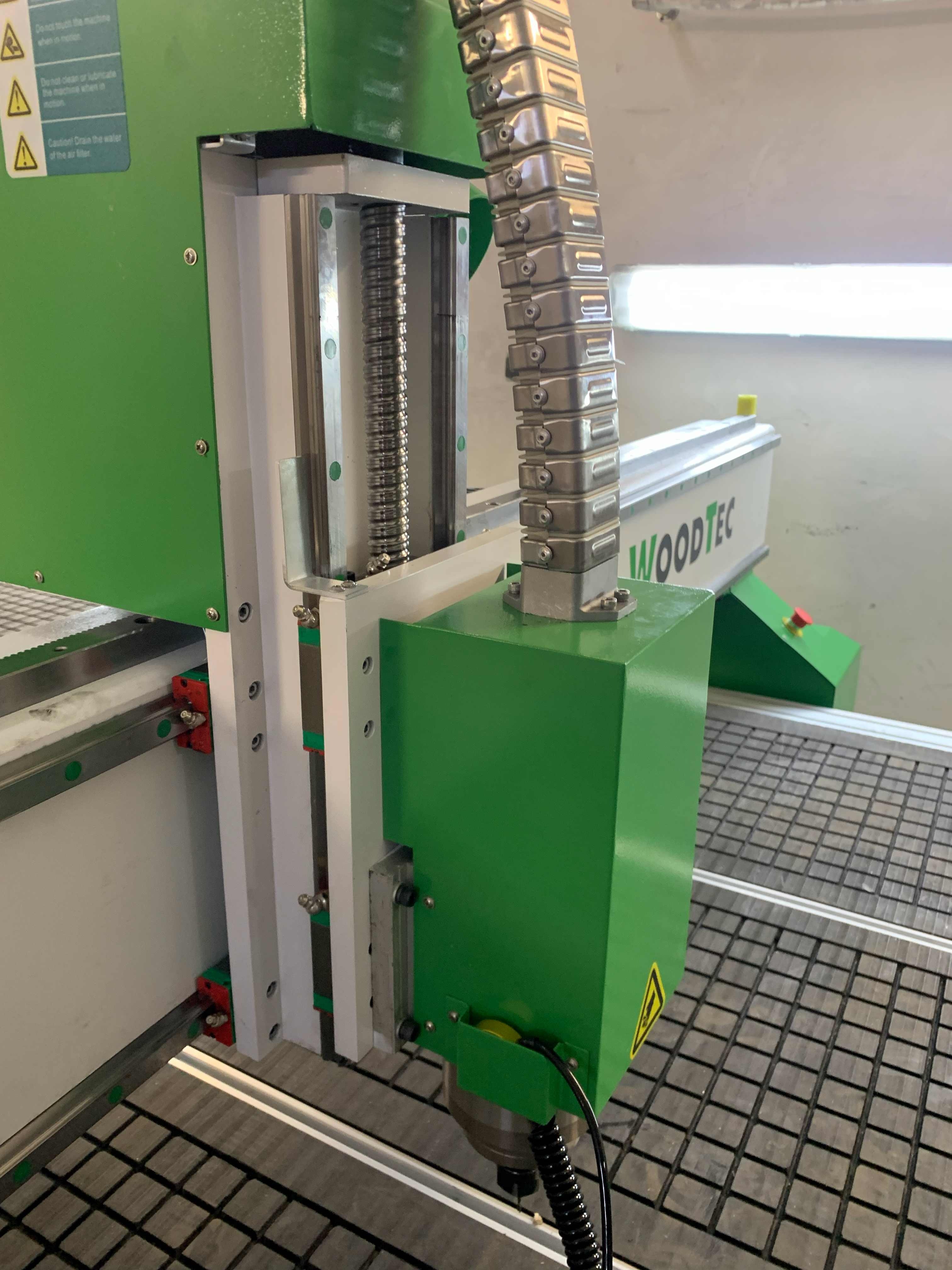

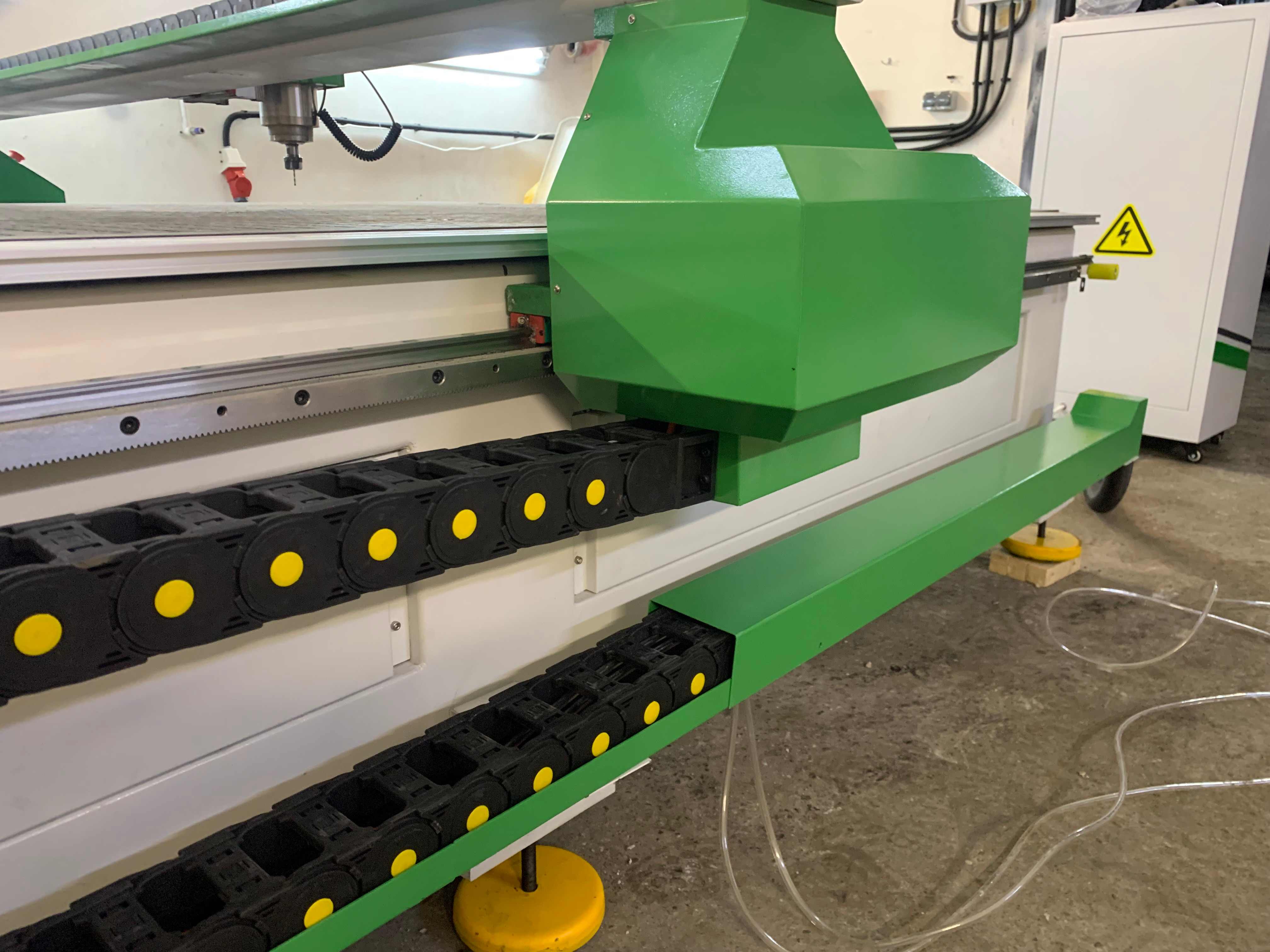

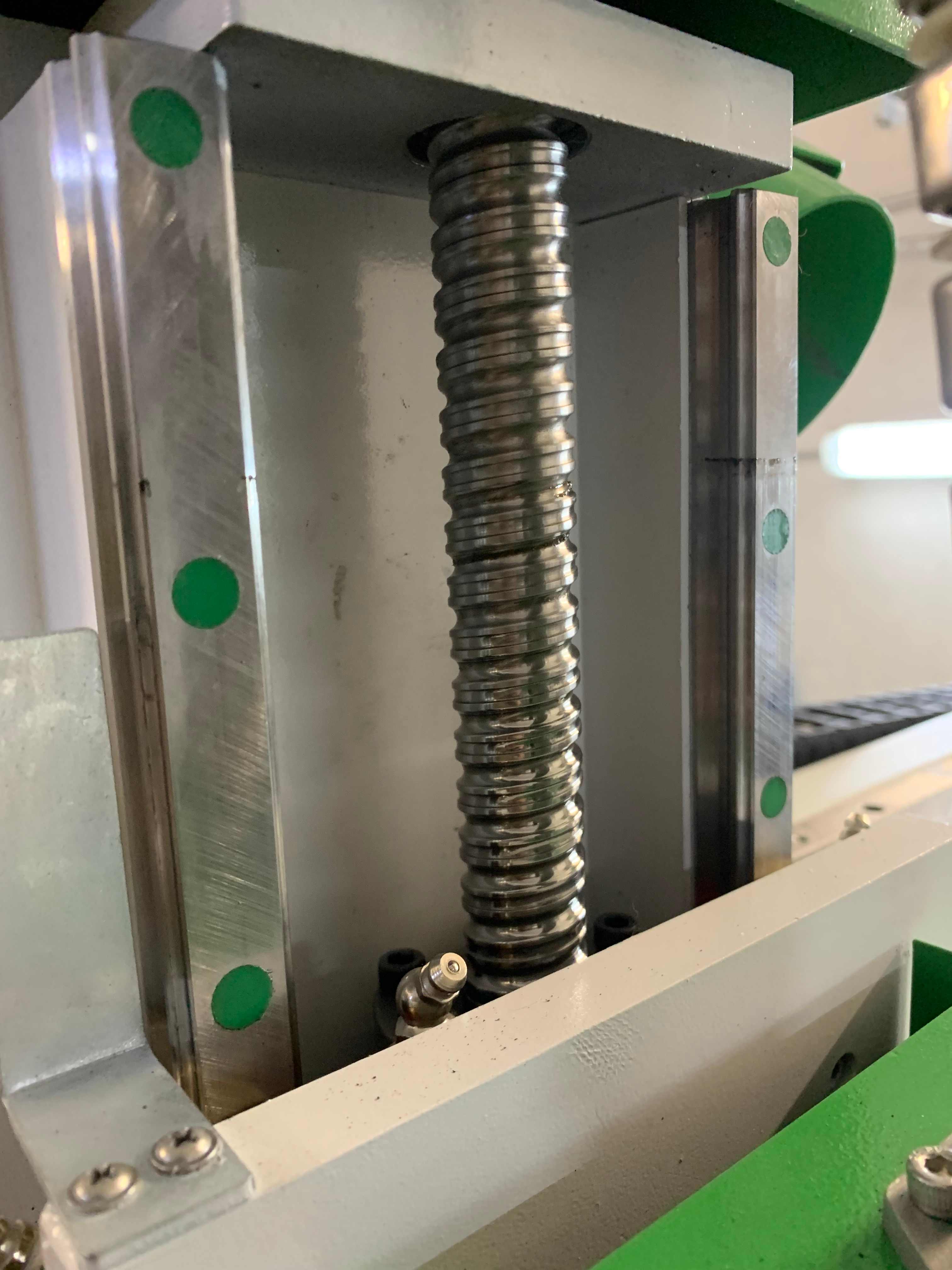

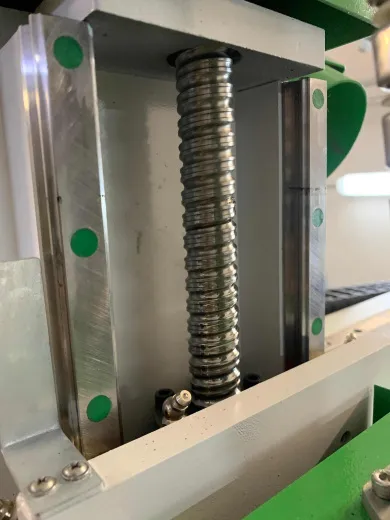

• Передача движения: По осям X и Y используется косозубая реечная передача. Она отличается высокой скоростью перемещения и способностью передавать значительные усилия, что критически важно при фрезеровании твердых пород дерева или композитов. По оси Z установлена шарико-винтовая передача (ШВП), которая исключает люфты и позволяет делать точные врезания в 3D-моделях .

Универсальный вакуумный стол

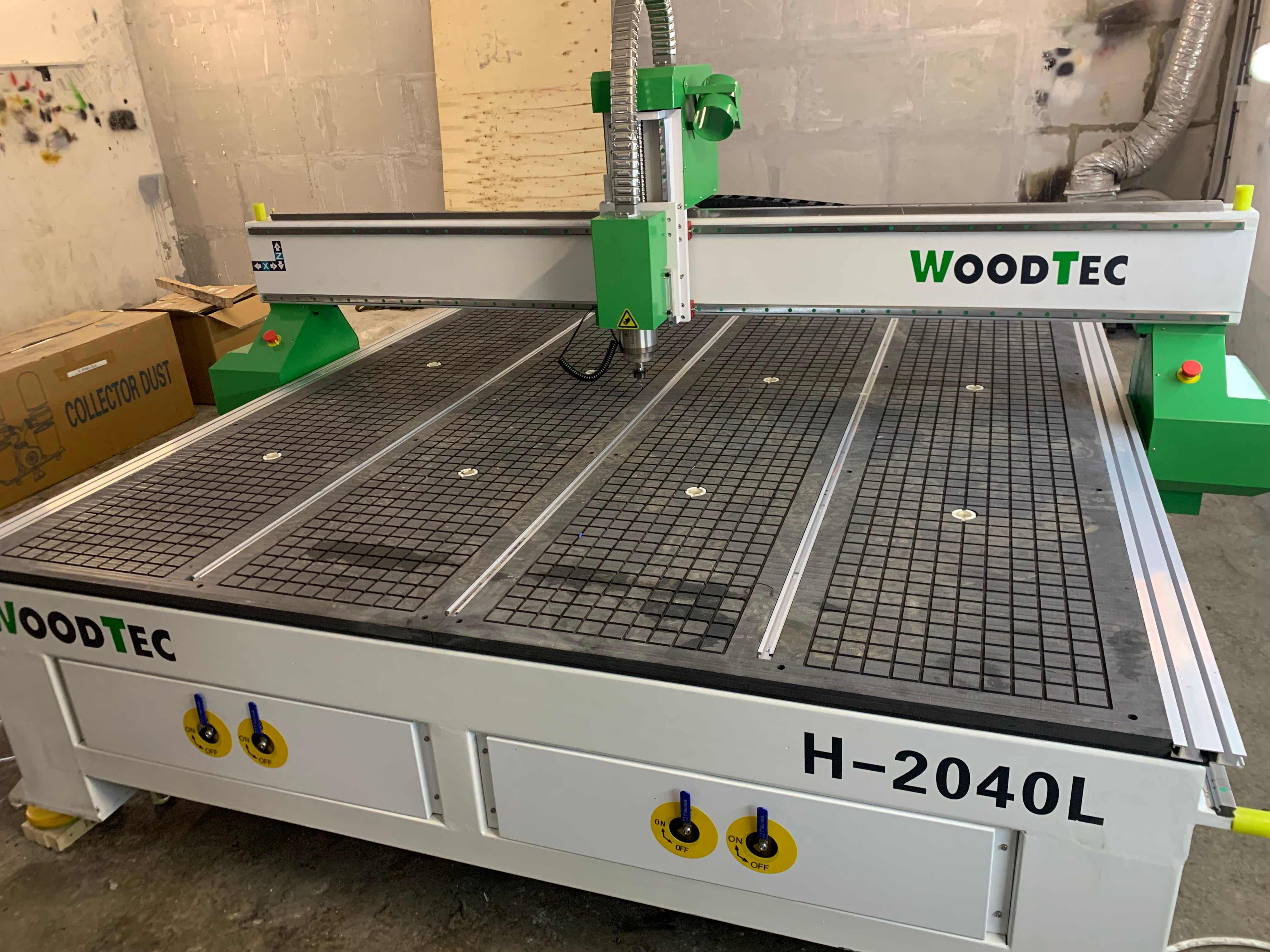

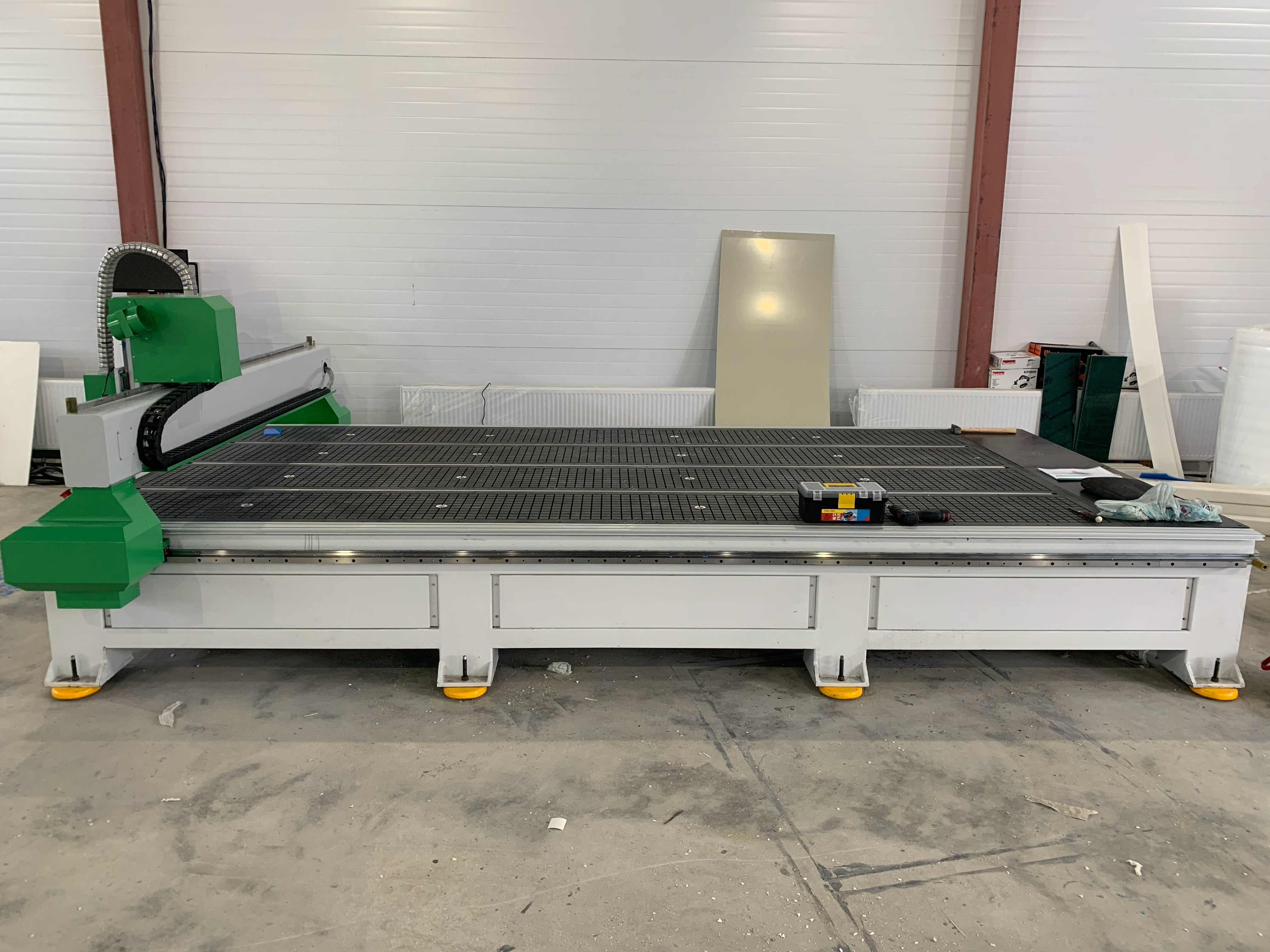

Одной из ключевых особенностей модели H 2040L является конструкция рабочего стола. Он представляет собой алюминиевую плиту, разделенную на 4 вакуумные зоны. Это позволяет подключать вакуумный насос (опционально) для надежной фиксации листовых материалов по всей площади, что особенно актуально при раскрое тонких листов или гравировке .

Помимо вакуумных зон, в столе предусмотрены Т-образные пазы. Они дают возможность использовать механические струбцины для крепления заготовок неправильной формы или тех материалов, которые сложно зафиксировать вакуумом (например, пакеты заготовок или очень толстый массив) .

Материалы и сферы применения

Благодаря своей жесткости и высокой частоте вращения шпинделя, WoodTec H 2040L успешно работает с широким спектром материалов:

• Древесина и плиты: Массив (дуб, бук, сосна), МДФ, ДСП, ДВП, фанера, шпон.

• Полимеры: Акриловое стекло (оргстекло), ПВХ, полистирол, композитные панели.

• Камень и металлы: Искусственный камень, цветные металлы (алюминий, латунь, бронза) .

Такая универсальность открывает двери для множества бизнес-направлений:

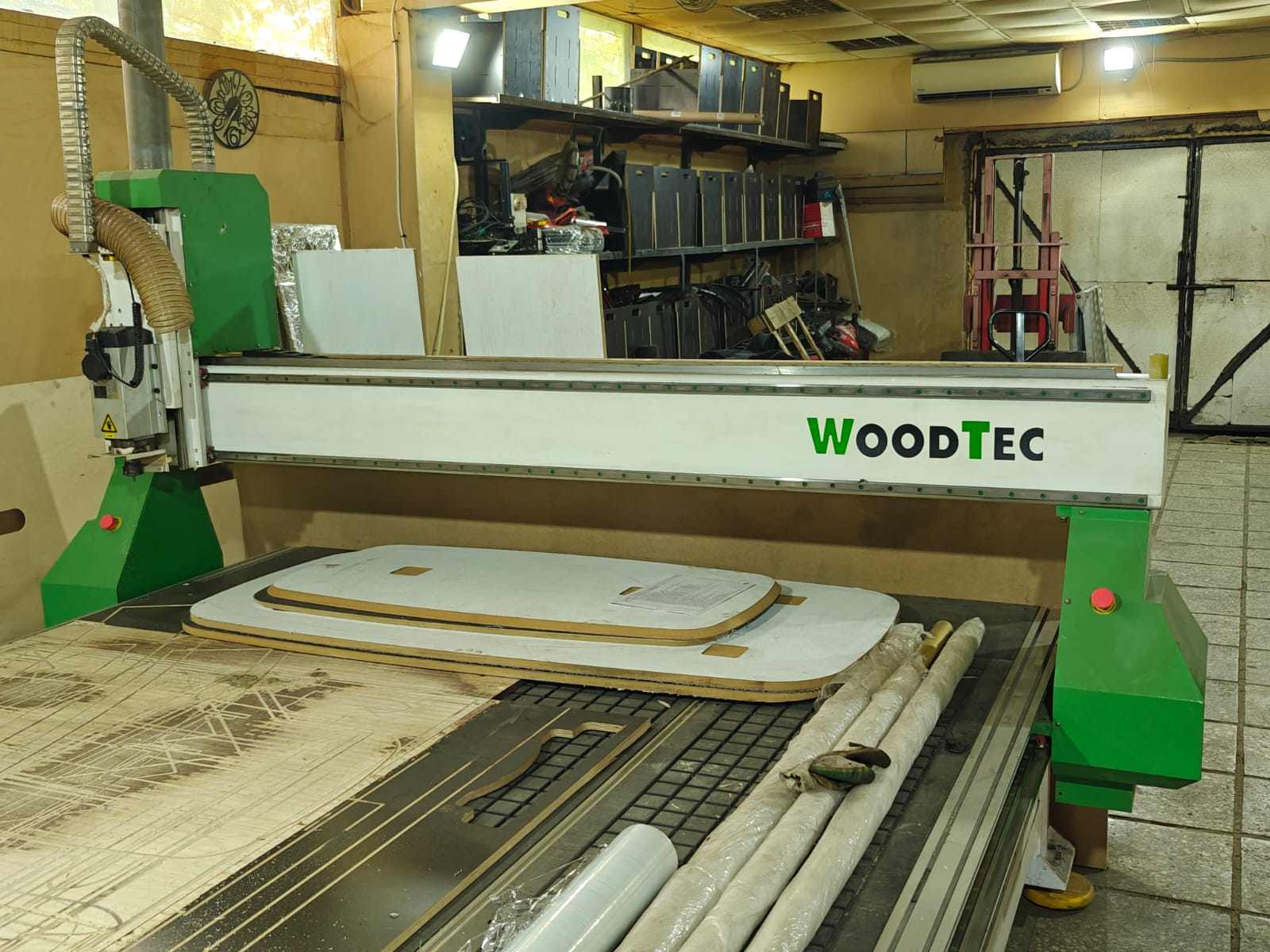

1. Мебельное производство: Изготовление фасадов с фрезеровкой, криволинейный раскрой плит, создание резных элементов и накладок .

2. Архитектурный декор: Производство фигурных наличников, балясин, плинтусов, элементов для лестниц и каминов .

3. Рекламная сфера: Вырезка объемных букв, логотипов и вывесок из пластика и композитов .

4. Сувенирная продукция и хобби: 3D-гравировка, создание шкатулок, панно и барельефов .

Комплектация и система управления

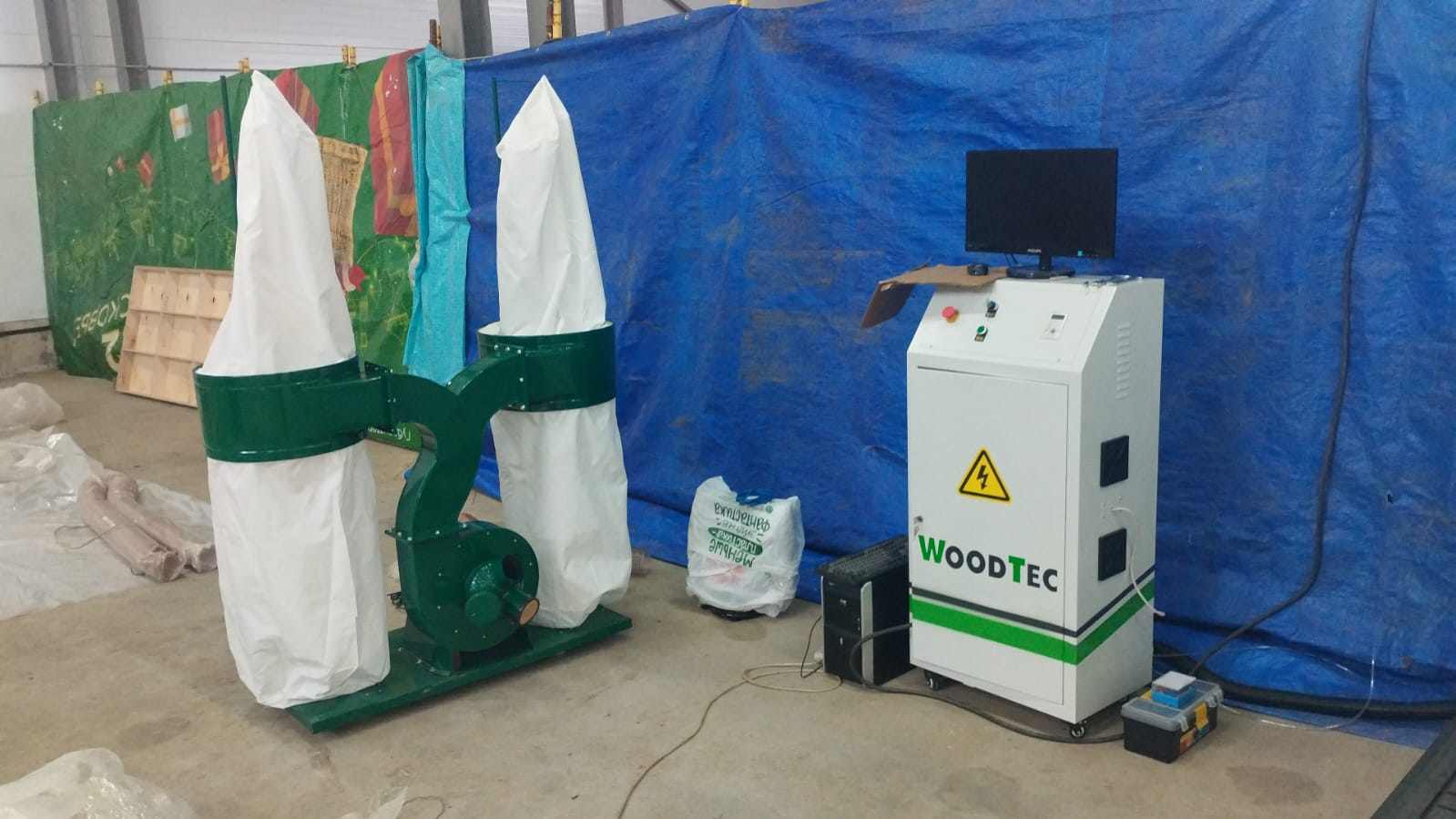

Производитель предлагает оборудование с высокой степенью готовности к работе. Базовая комплектация включает в себя не только сам станок и шкаф управления, но и ряд необходимых аксессуаров:

• Система ЧПУ: Плата управления NCStudio, которая обеспечивает стабильную связь с компьютером и чтение управляющих программ .

• Инструмент: Станок поставляется с набором цанг ER20 и комплектом фрез для первичного запуска производства .

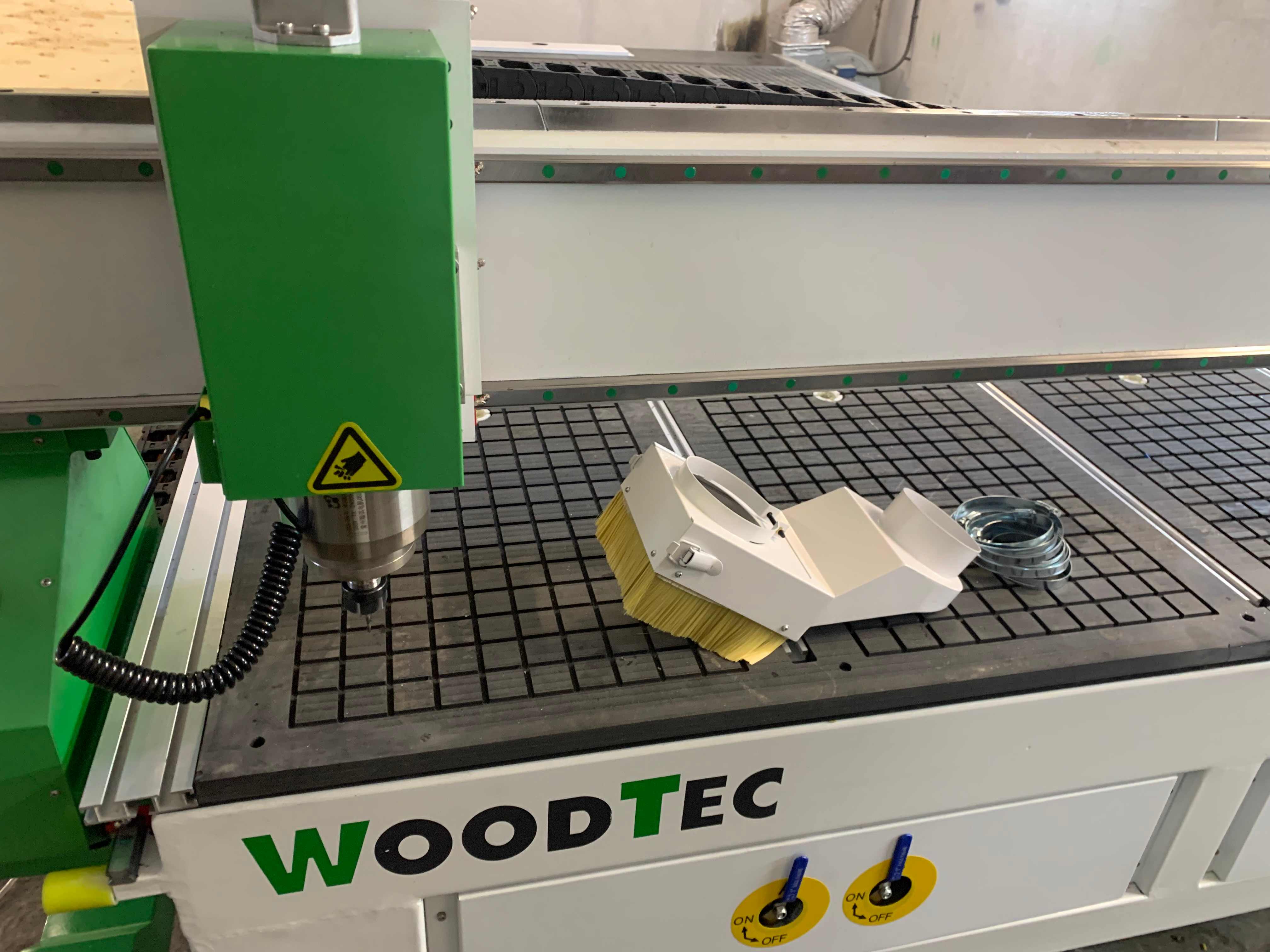

• Безопасность: Наличие аспирационного кожуха и датчика калибровки инструмента (для определения длины фрезы и плоскости стола) .

• Программное обеспечение: В комплекте с оборудованием поставляется лицензионное ПО (например, ArtCAM или его аналоги) с русифицированным интерфейсом, что позволяет быстро освоить моделирование даже новичкам .

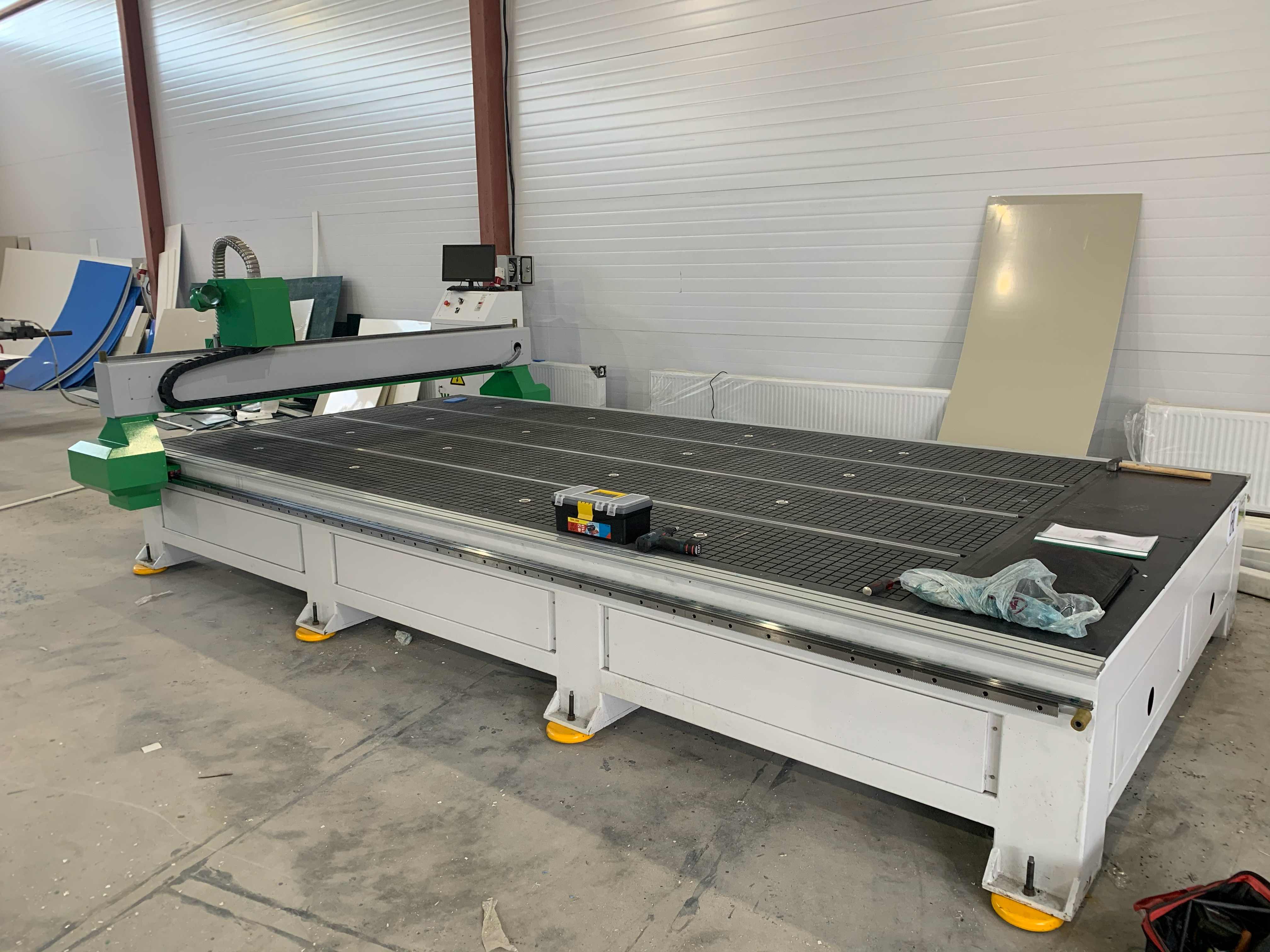

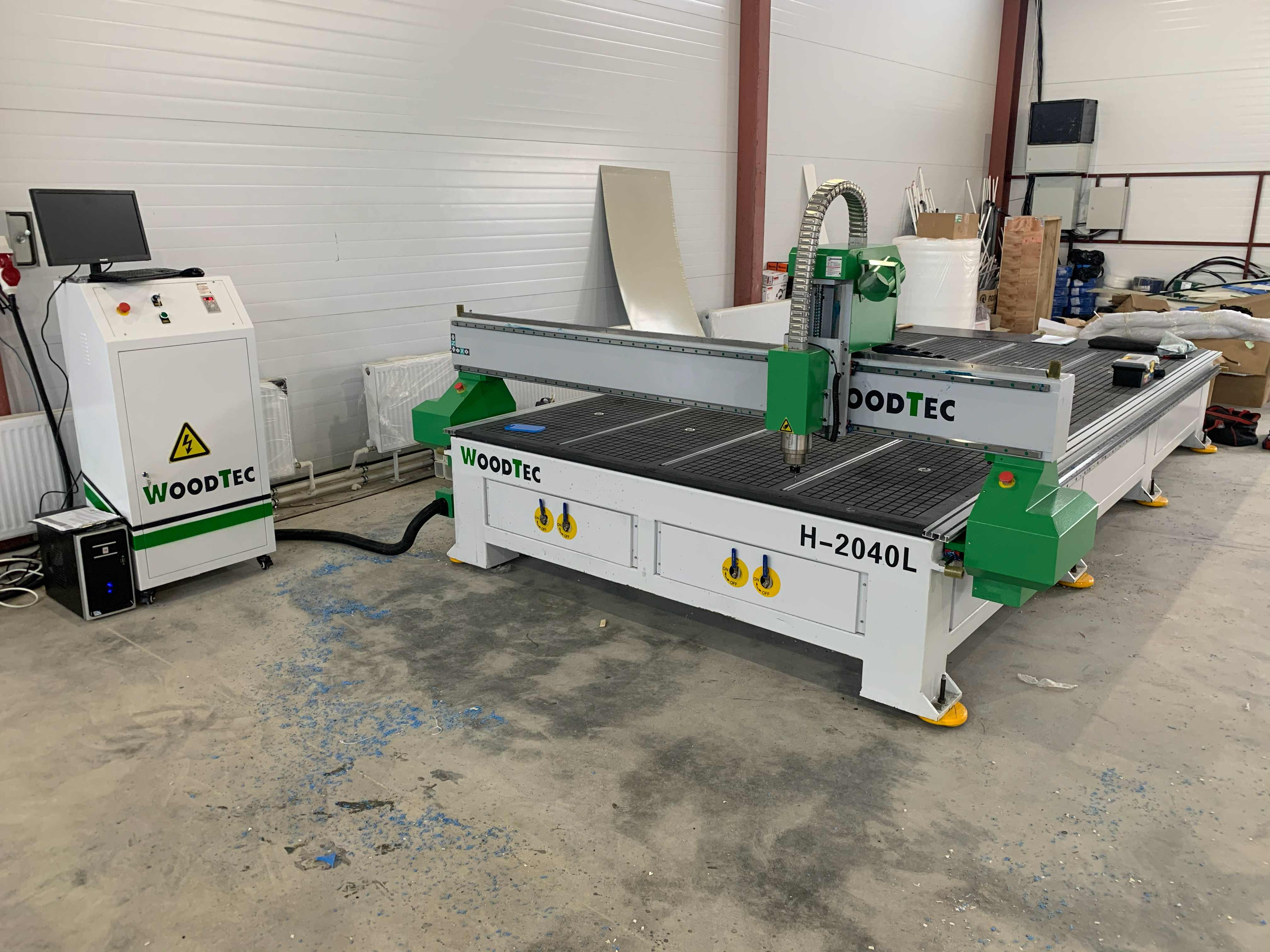

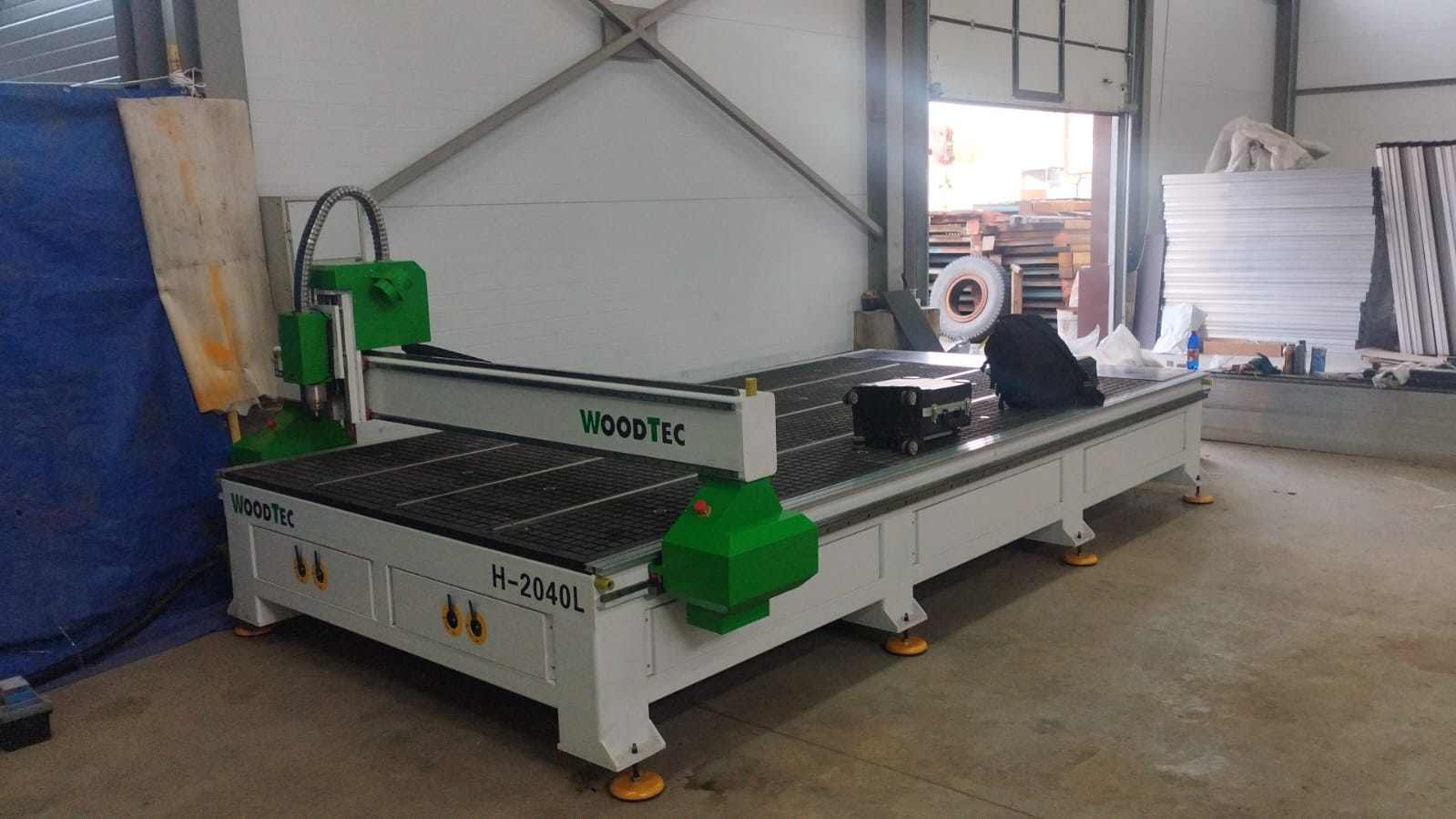

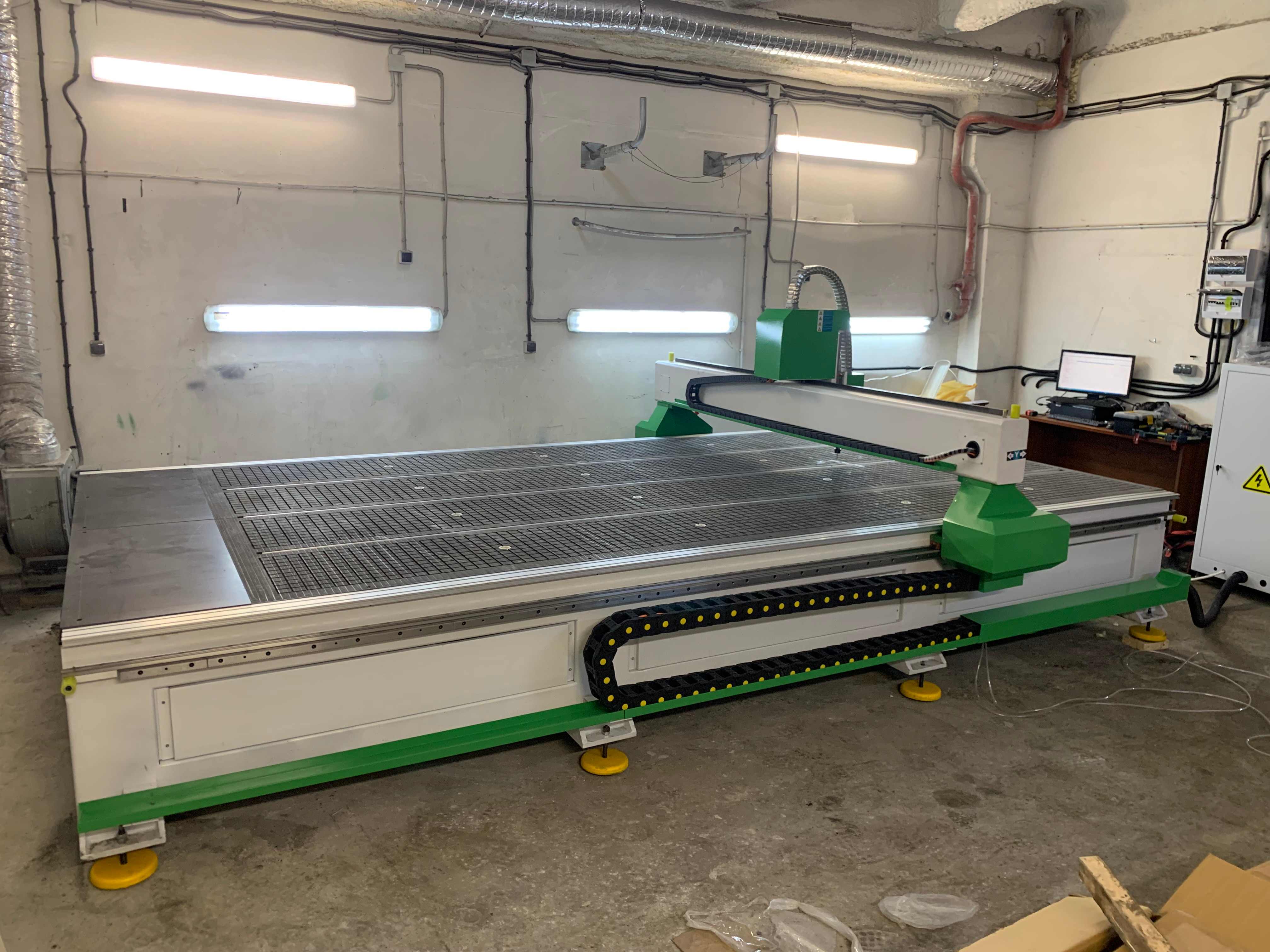

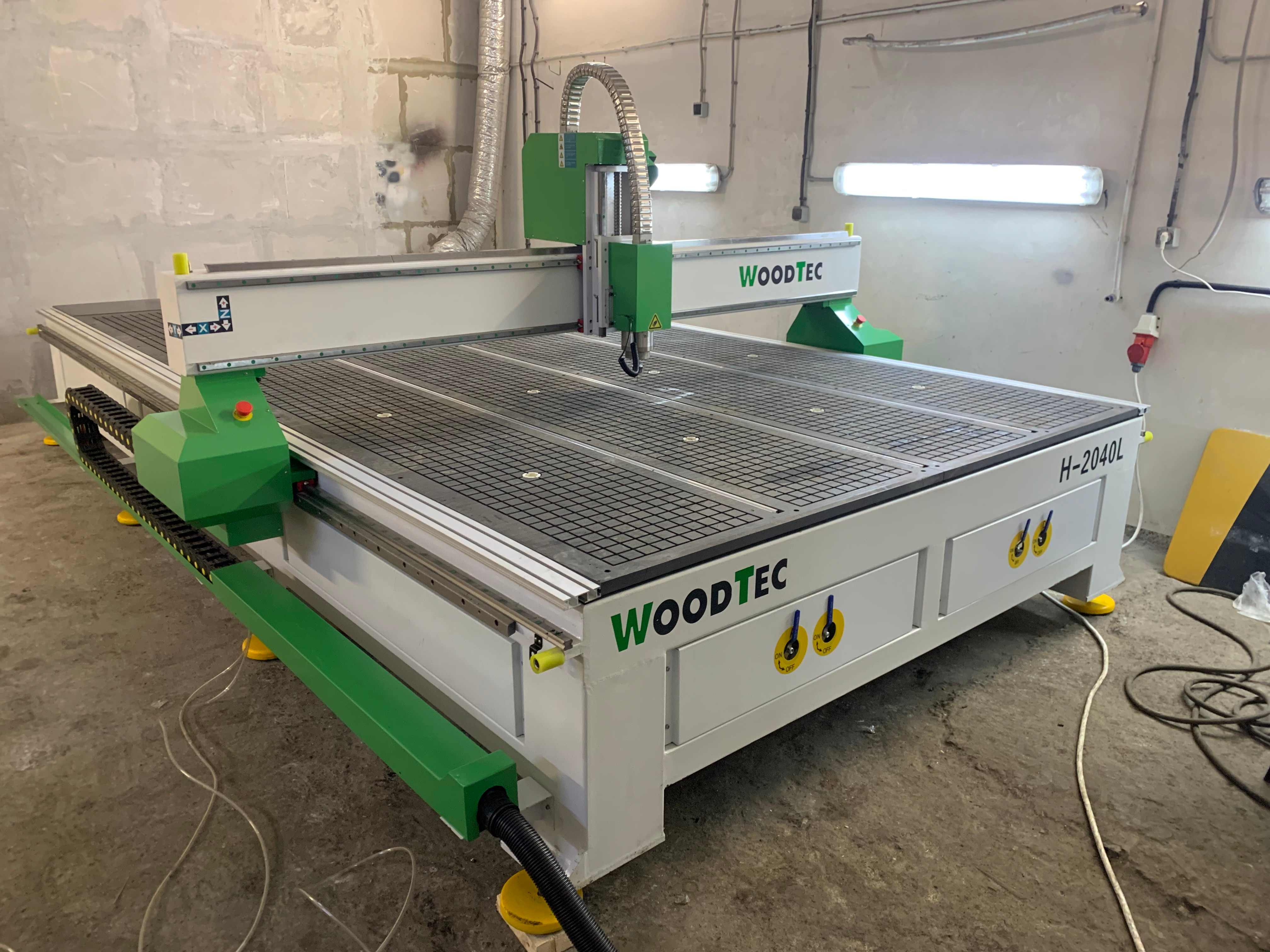

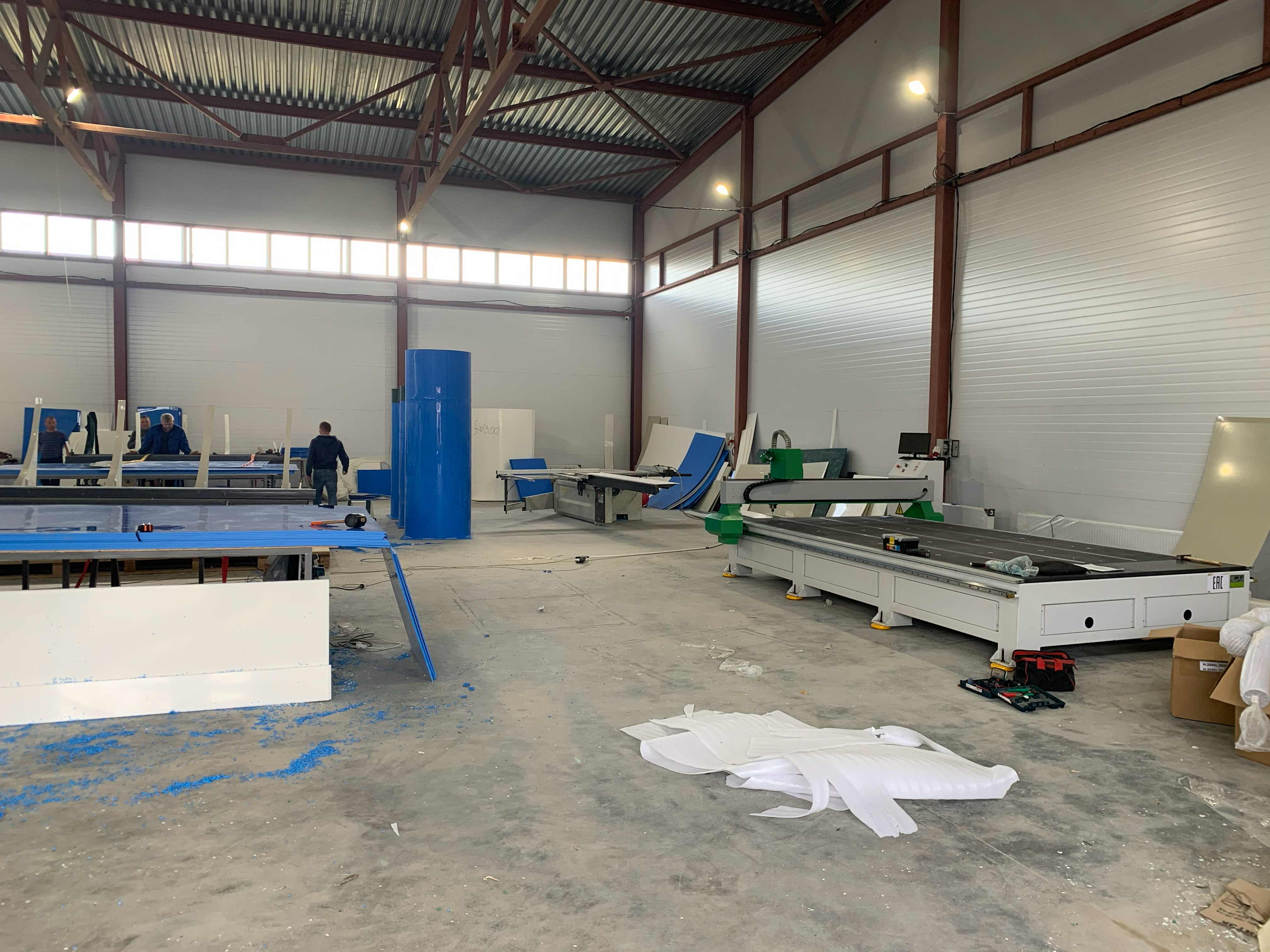

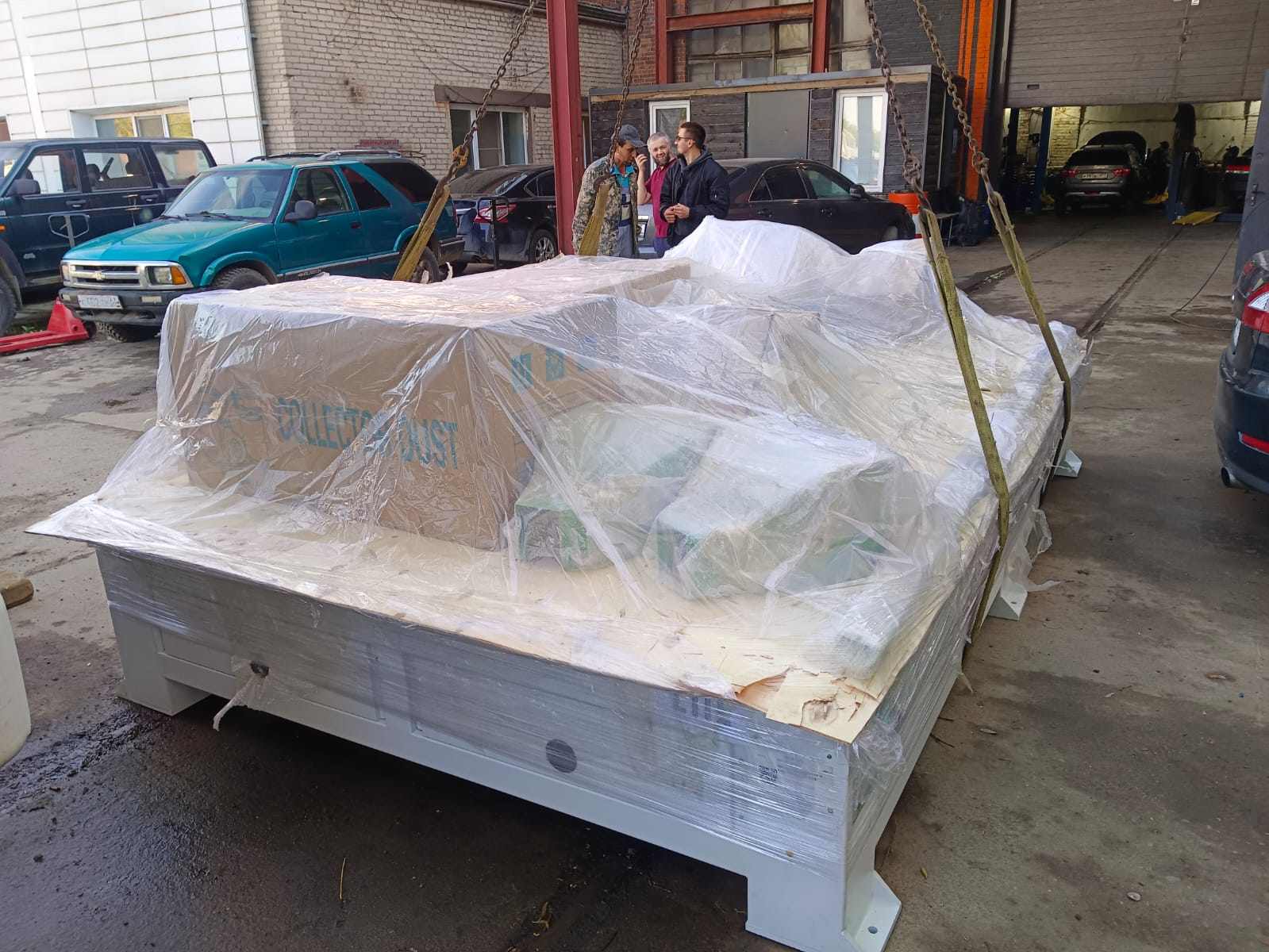

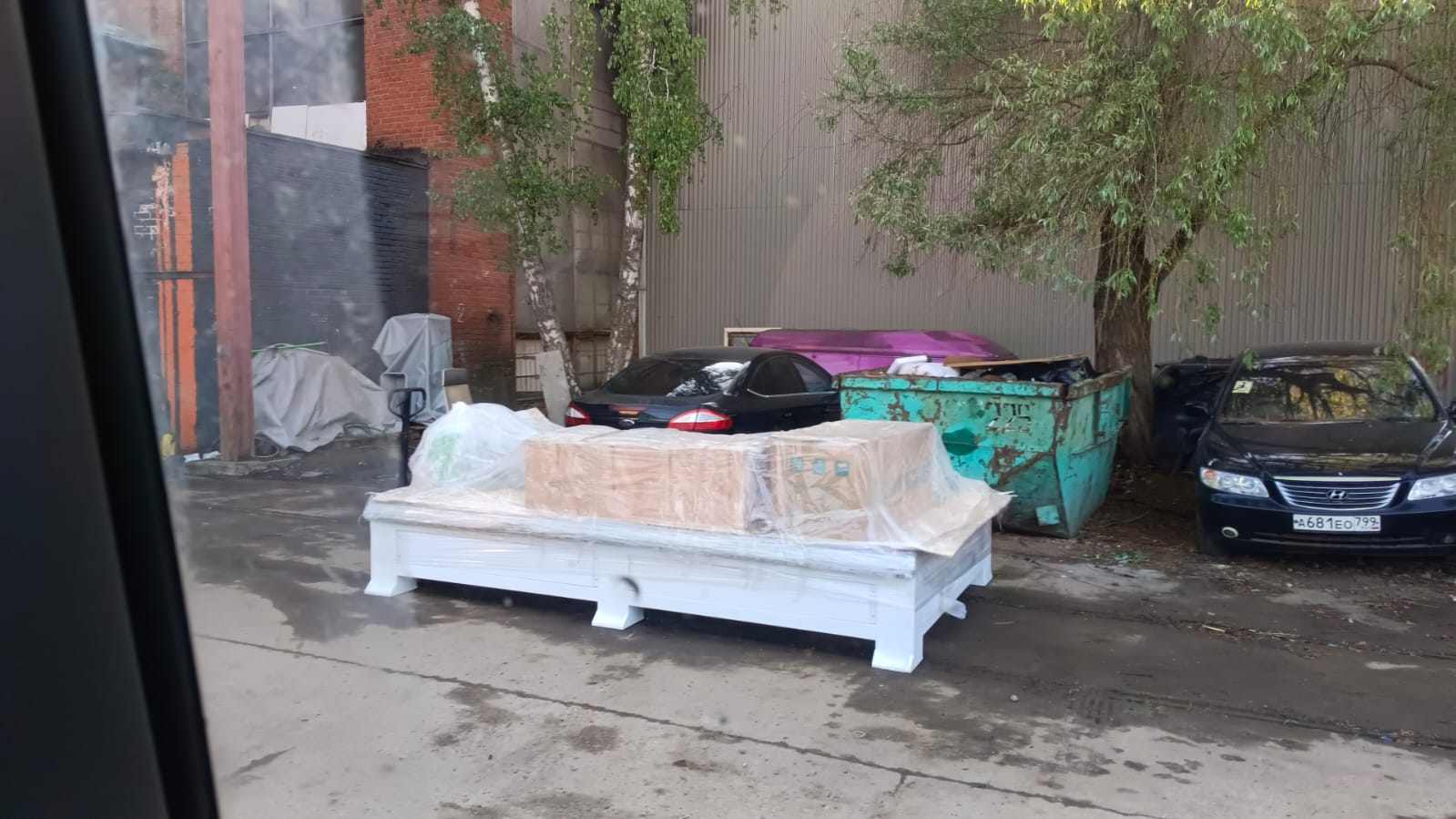

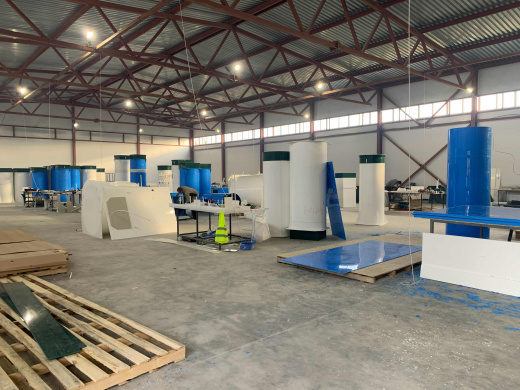

Отдельно стоит отметить, что при поставке осуществляется не только передача оборудования, но и пусконаладочные работы. Специалисты производят сборку, настройку осей, калибровку стола и инструктаж персонала, как это было зафиксировано при вводе станка в эксплуатацию в 2023 году .

Заключение

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L — это баланс производительности, точности и доступности. Он станет отличным приобретением для мебельного цеха, рекламного агентства или столярной мастерской, планирующей расширить свои возможности в области крупноформатной обработки. Сочетание мощного шпинделя с водяным охлаждением, жесткой станины и продуманного вакуумного стола позволяет решать задачи любой сложности — от высокоточной гравировки до скоростного раскроя материала .
