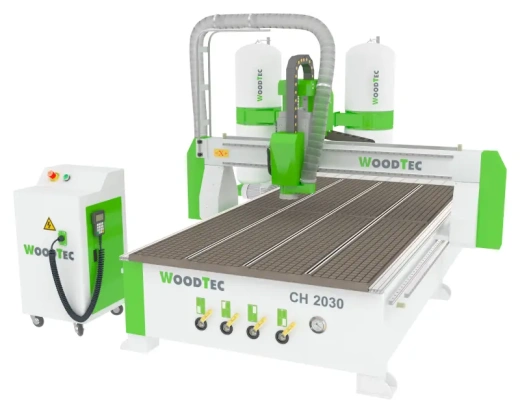

Фрезерно-гравировальный станок с ЧПУ WoodTec CH 2030

WoodTec CH 2030: промышленный фрезерно-гравировальный станок для больших форматов

Современное деревообрабатывающее производство невозможно представить без оборудования с числовым программным управлением. Особенно востребованы агрегаты, способные обрабатывать крупногабаритные листы без потери точности. Фрезерно-гравировальный станок с ЧПУ WoodTec CH 2030 – это именно тот случай, когда инженерам удалось совместить огромное рабочее пространство, высокую жесткость станины и доступную стоимость владения. В статье разберем конструктивные особенности, технические параметры и реальные сценарии использования модели.

Геометрия и рабочая зона

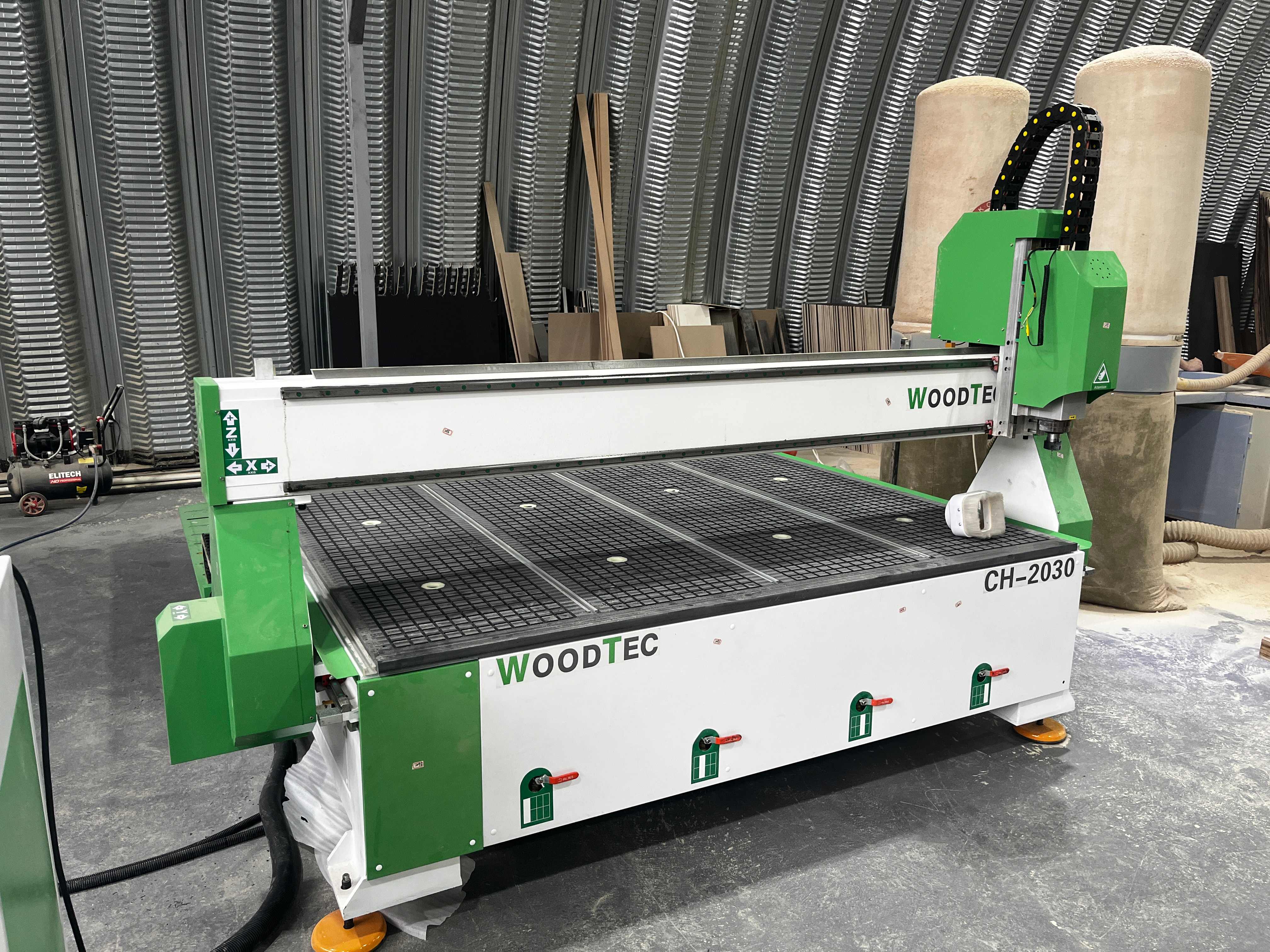

Главное преимущество WoodTec CH 2030 – это поле обработки 2000 на 3000 миллиметров. Такая площадь позволяет укладывать целые листы фанеры, МДФ, ДСП или акрила формата 2×3 метра без предварительного раскроя. Станок относится к портальной серии с усиленной рамой. Направляющие – линейные рельсы HIWIN с твердомерным слоем, они обеспечивают позиционирование с погрешностью не более 0,03 мм на метр. Шаг винтовой передачи оптимизирован для одновременной работы по осям X и Y. Рабочий стол – вакуумный, фрезерованный, зонированный. Это значит, что даже тонкие листы шпона или пластика надежно фиксируются без механических прижимов. Конструкция порта выполнена из цельной стальной трубы прямоугольного сечения, что исключает вибрации при глубоких проходах.

Шпиндель и система охлаждения

В базовой комплектации WoodTec CH 2030 оснащается водяным шпинделем мощностью 3,2 кВт. Почему водяное, а не воздушное охлаждение? При длительных циклах обработки (например, 3D гравировка или резка камня) воздушное охлаждение проигрывает – шпиндель перегревается. Вода поддерживает стабильный тепловой режим даже при непрерывной работе 10–12 часов. Частота вращения регулируется инвертором в диапазоне 0–24000 об/мин. Для особо твердых пород дерева или алюминиевых композитов можно заказать шпиндель на 4,5 или 6 кВт. Цанговый патрон ER25 позволяет использовать фрезы диаметром до 12 мм, что достаточно для черновой выборки и чистовой гравировки.

Система ЧПУ и управление

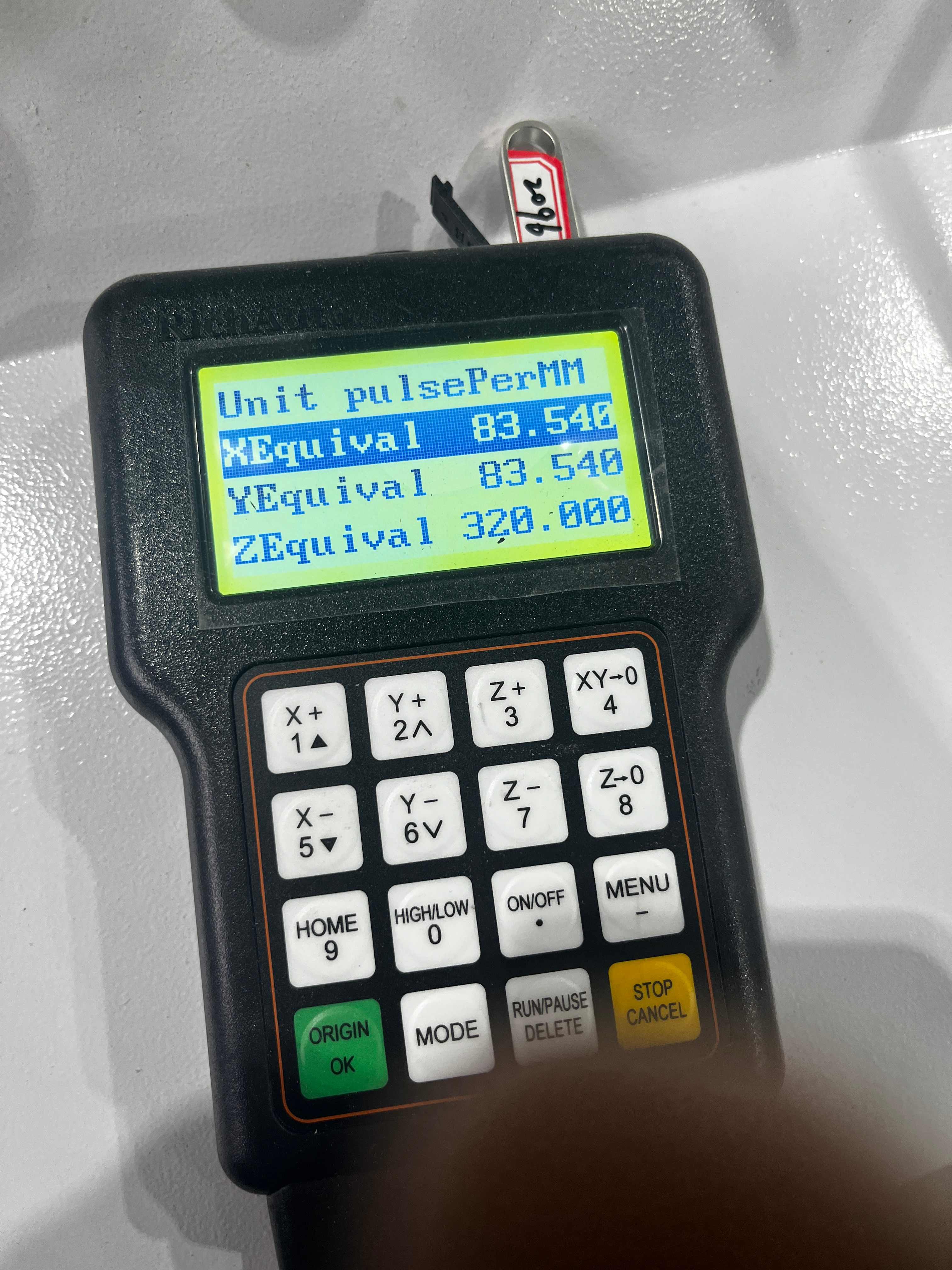

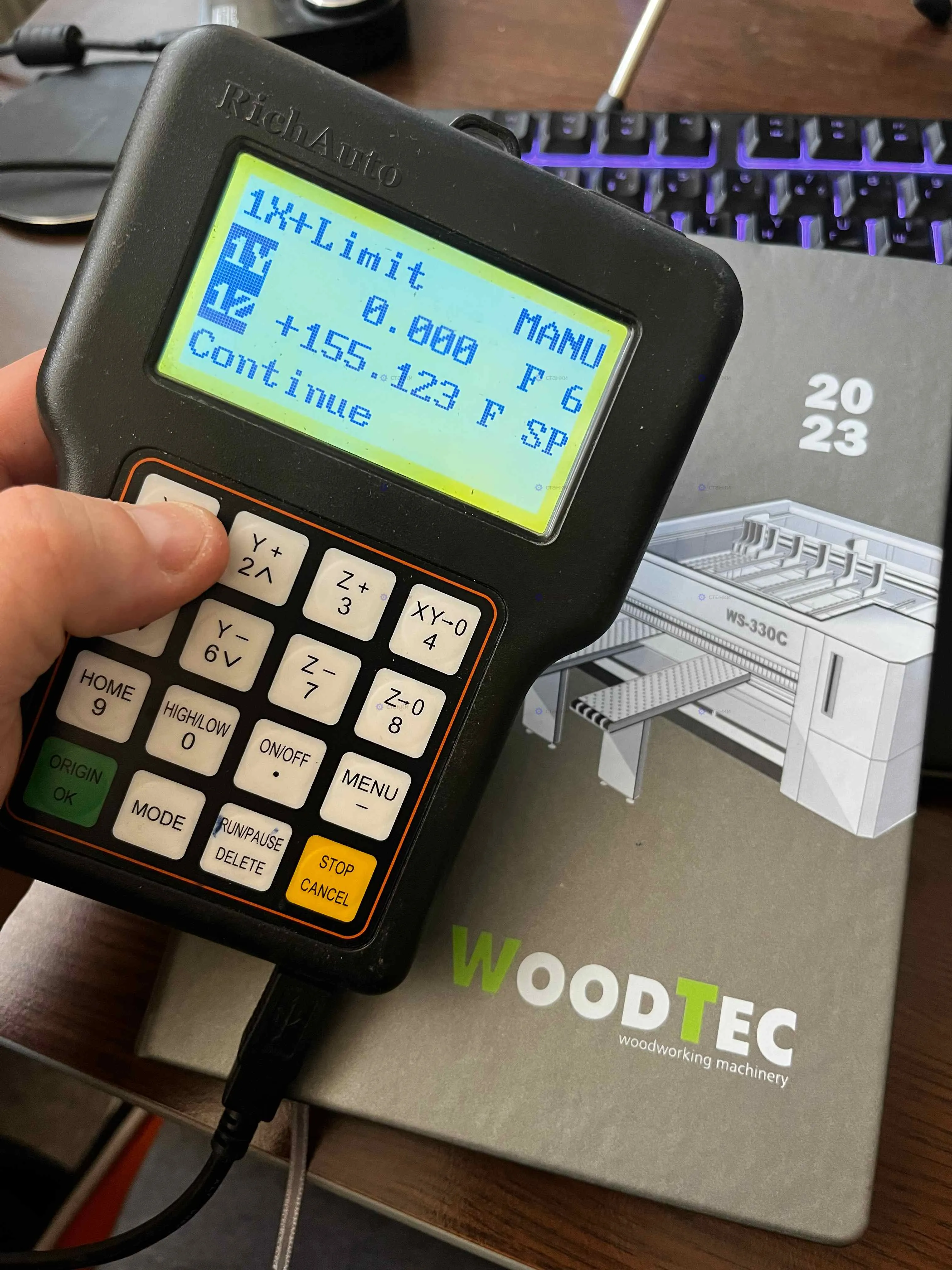

Станок работает на контроллере RichAuto – одном из самых стабильных в бюджетно-промышленном сегменте. Он понимает стандартные G-коды, файлы NC, PLT, DXF через любой CAM-модуль (ArtCAM, Aspire, VCarve, Type3). Интерфейс – простой: 7-дюймовый дисплей, быстрый доступ к ручному перемещению, нулевым точкам, настройке ускорений. Поддерживается импорт с USB-флеш-накопителя. Особенность – функция «сухого прогона» без включения шпинделя. Это помогает проверить траекторию без риска сломать инструмент. Оператор может менять скорость перемещения во время работы, что полезно при зарезке углов или сложных рельефах. Система аварийной остановки – кнопки по углам рабочей зоны и педаль.

Конструктивные элементы и износостойкость

Производитель WoodTec уделил внимание защите направляющих: все шарико-винтовые передачи закрыты телескопическими гармошками. Стружка, пыль и влага не попадают на ходовые гайки. Электропроводка помещена в гибкий металлический кабель-канал. Опоры порта – массивные литые пластины, исключающие перекос при резке на максимальной скорости. Еще один плюс – наличие системы автоматической смазки направляющих. Она дозирует консистентную смазку каждые 4 часа работы. Это продлевает ресурс ШВП до 5–7 лет при интенсивной эксплуатации.

Применение в реальном производстве

На что способен WoodTec CH 2030 в повседневной работе? Вот только часть операций:

1. Раскрой листовых материалов – фанера, OSB, МДФ толщиной до 30 мм за один проход.

2. 2D и 3D гравировка – медальоны, таблички, элементы мебельного декора.

3. Производство мебельных фасадов с филенчатыми выборками и врезкой под петли.

4. Изготовление трафаретов, матриц для гибки пластика.

5. Обработка акрила и ПВХ с зеркальной полировкой кромки (фрезами с углом заточки).

6. Моделирование для литья – пенополистирол, PU блоки, модельный воск.

Станок одинаково эффективен в столярной мастерской и на малом мебельном производстве. За счет вакуумного стола можно обрабатывать повторяющиеся детали пачками, просто переставляя фанеру.

Скорость и экономическая эффективность

Паспортная скорость холостого хода – 25 м/мин. Рабочая подача при резке фанеры фрезой 6 мм составляет 4–6 м/мин, при гравировке – 8–10 м/мин. За смену станок способен вырезать до 150 сложных деталей (например, подлокотников или полок) или гравировать 30 квадратных метров поверхности средней детализации. По сравнению с ручным фрезером производительность выше в 8–10 раз, при этом точность повторяемости составляет ±0,05 мм на всю партию. Окупаемость при загрузке от 4 часов в день – от 6 до 12 месяцев в зависимости от региона и расценок на резку.

Подключение и требования к помещению

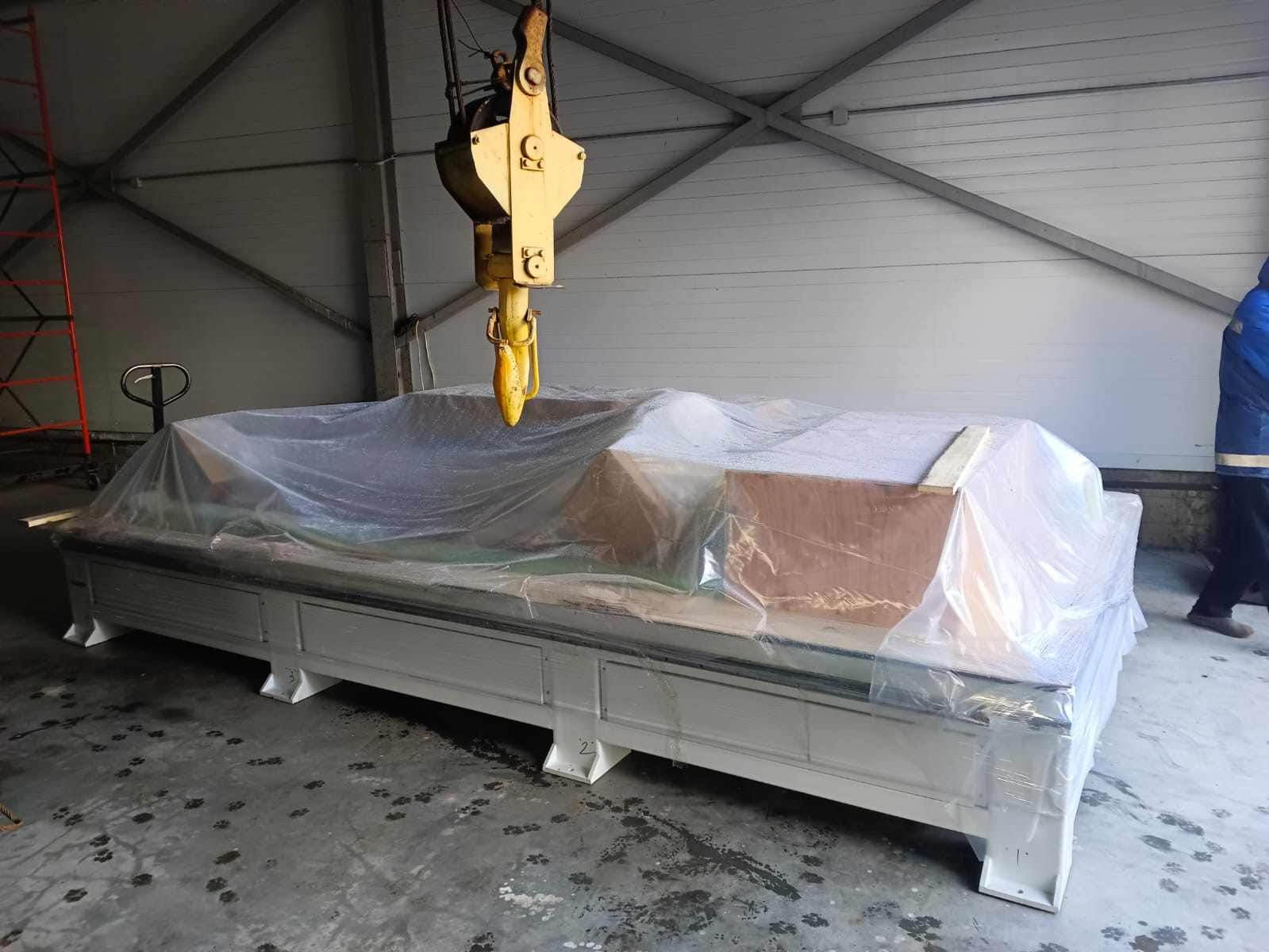

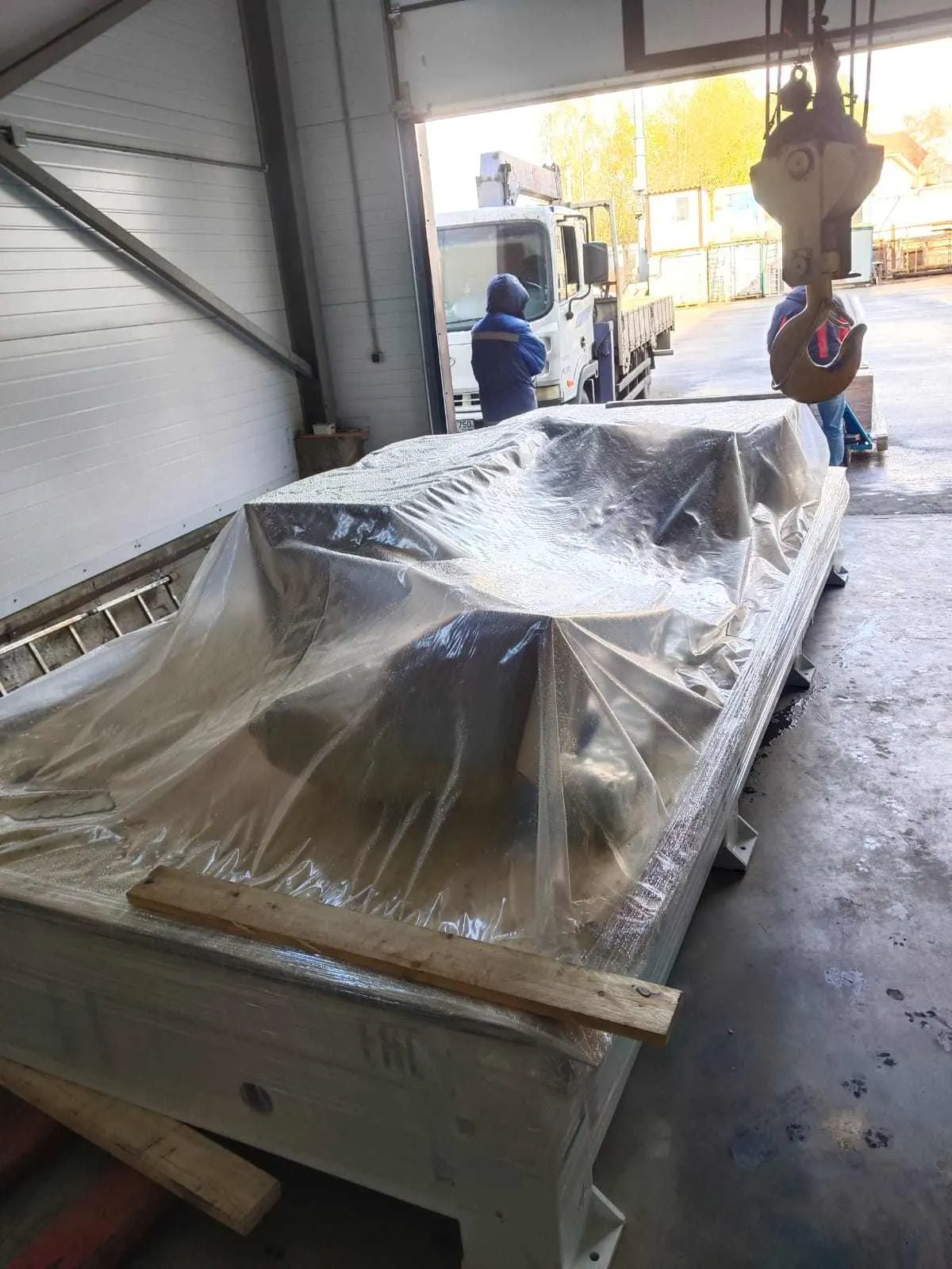

Для установки WoodTec CH 2030 нужна ровная бетонная площадка минимум 3,5×4,5 метра с учетом подходов. Высота потолков – от 2,2 метров. Электропитание – 380 В (трехфазное), подводимый автомат на 16 А. Рекомендуется отдельная линия без скачков напряжения. Дополнительно потребуется промышленный пылесос или циклон с объемом воздушного потока не менее 500 куб.м/час. Шум при работе – до 82 дБА (в основном от шпинделя и фрезы). Желательна вытяжная вентиляция, так как при обработке МДФ образуется мелкая пыль.

Сравнение с ближайшими конкурентами

Если сравнивать WoodTec CH 2030 с RedDot RD-2030 или CNC-Master 2030, то первый выигрывает за счет:

• более толстой стенки портала (6 мм против 4 мм у конкурентов);

• вакуумного стола в базе (у многих он опция за 70–100 тыс. руб.);

• наличия двух независимых зон вакуума – можно обрабатывать маленькие детали, перекрывая остальную поверхность пленкой;

• понятной русскоязычной документации и техподдержки на территории РФ.

Недостатки тоже есть: по умолчанию отсутствует датчик поломки инструмента, а электрошкаф выполнен в металлическом боксе без активного охлаждения (придется следить за температурой в цехе).

Техническое обслуживание

Один раз в месяц нужно проверять натяжение ремней привода по оси X (если комплектация с реечной передачей). Для винтовых пар достаточно визуального осмотра смазки. Раз в 500 часов работы следует менять воду в системе охлаждения шпинделя, используя дистиллят с антифризом 20%. Фрезы – балансировать перед установкой, особенно диаметром от 10 мм. Со временем может потребоваться регулировка вакуумного насоса (сухая лопастная или масляная помпа). Все это делает обслуживание предсказуемым и не требует инженера с ЧПУ-сертификатом.

Примеры реальных задач

Представим, что мастерская получила заказ на 200 резных наличников из дуба. Толщина заготовки – 22 мм. На WoodTec CH 2030 можно уложить 4 наличника на стол за раз. Программа делает черновой проход фрезой 10 мм, чистовой – 6 мм, затем гравирует орнамент шаровой фрезой R3. Время цикла на 4 штуки – 40 минут. За смену (8 часов) – 48 наличников. При ручной работе с шаблонами это заняло бы 4 дня. Аналогично – фасады для кухонь из МДФ с фрезеровкой внутреннего радиуса. Станок позволяет сделать одинаковую глубину выборки под стекло на всех элементах гарнитура без подгонки.

Заключение

Фрезерно-гравировальный станок с ЧПУ WoodTec CH 2030 – это не просто большой стол с двигателями. Это продуманный инструмент для тех, кому нужна стабильная геометрия на формате 2×3 метра. Он подходит для единичных дизайнерских изделий и для серийного раскроя. Главное – обеспечить ему качественную фрезу, нормальное заземление и регулярную смазку. При соблюдении этих условий WoodTec CH 2030 отрабатывает свою стоимость уже в первый год. Если вы ищете баланс между «китайским конструктором» и дорогими европейскими станками – эта модель заслуживает самого пристального внимания.
