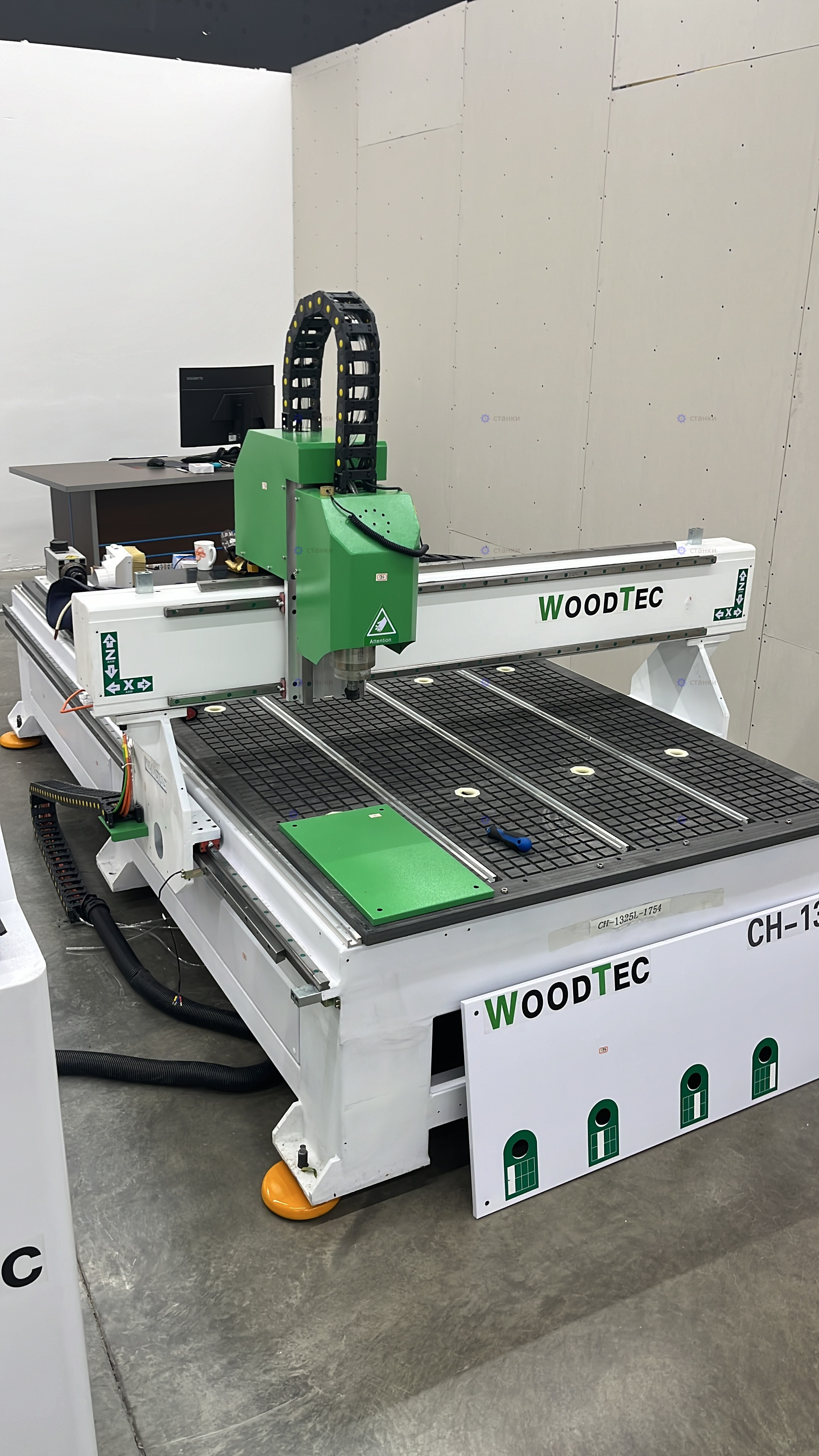

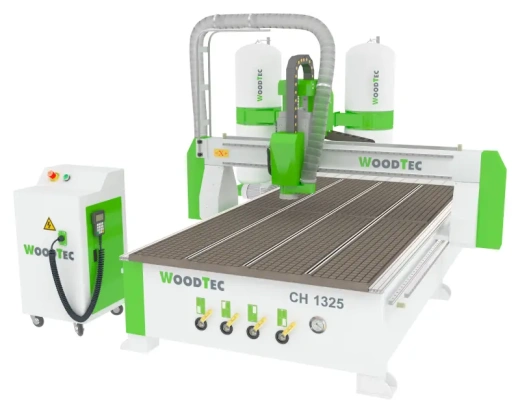

Фрезерно-гравировальный станок WoodTec серии CH — Готовый инструмент для точного производства
Организация современного столярного, мебельного или рекламного производства требует не просто покупки станка, а получения готового к работе технологического комплекса. Фрезерно-гравировальный станок с числовым программным управлением (ЧПУ) WoodTec серии CH — яркий пример такого подхода. Он поставляется в расширенной базовой комплектации, включающей всё необходимое для старта. Давайте детально изучим, что входит в пакет поставки и как каждый элемент влияет на производительность.
Сердце станка: приводная система и точность позиционирования
Основу производительности любого станка с ЧПУ определяют его привод и система перемещений. В комплектации WoodTec CH установлен воздушно-охлаждаемый электрошпиндель HQD мощностью 5.5 кВт. Он обеспечивает частоту вращения до 18 000 оборотов в минуту, чего достаточно для чистовой обработки и гравировки, а также для эффективного фрезерования твёрдых пород дерева и композитов. Совместно с частотным преобразователем оператор получает плавный контроль над оборотами, адаптируя режимы резания под разные материалы.
Точность и динамику перемещений обеспечивают шаговые электродвигатели по всем осям. По осям X и Y реализована надёжная передача через косозубые рейки, что гарантирует высокую скорость и отсутствие люфтов на больших длинах. По вертикальной оси Z, где критична точность позиционирования при врезке, используется шарико-винтовая передача (ШВП). Все движущиеся узлы перемещаются по линейным направляющим прямоугольного сечения, обеспечивающим жёсткость, долговечность и минимальное трение.
Готовность к работе: оснастка, управление и безопасность
Одно из ключевых преимуществ WoodTec CH — продуманная комплектация, минимизирующая необходимость в дополнительных закупках:
-
Вакуумный стол с Т-пазами (4 зоны): Это универсальное решение для фиксации. Вы можете быстро закрепить листовой материал вакуумом, разделив стол на зоны для работы с заготовками разных размеров, либо использовать Т-пазы для механического крепления деталей струбцинами из прилагаемого комплекта.
-

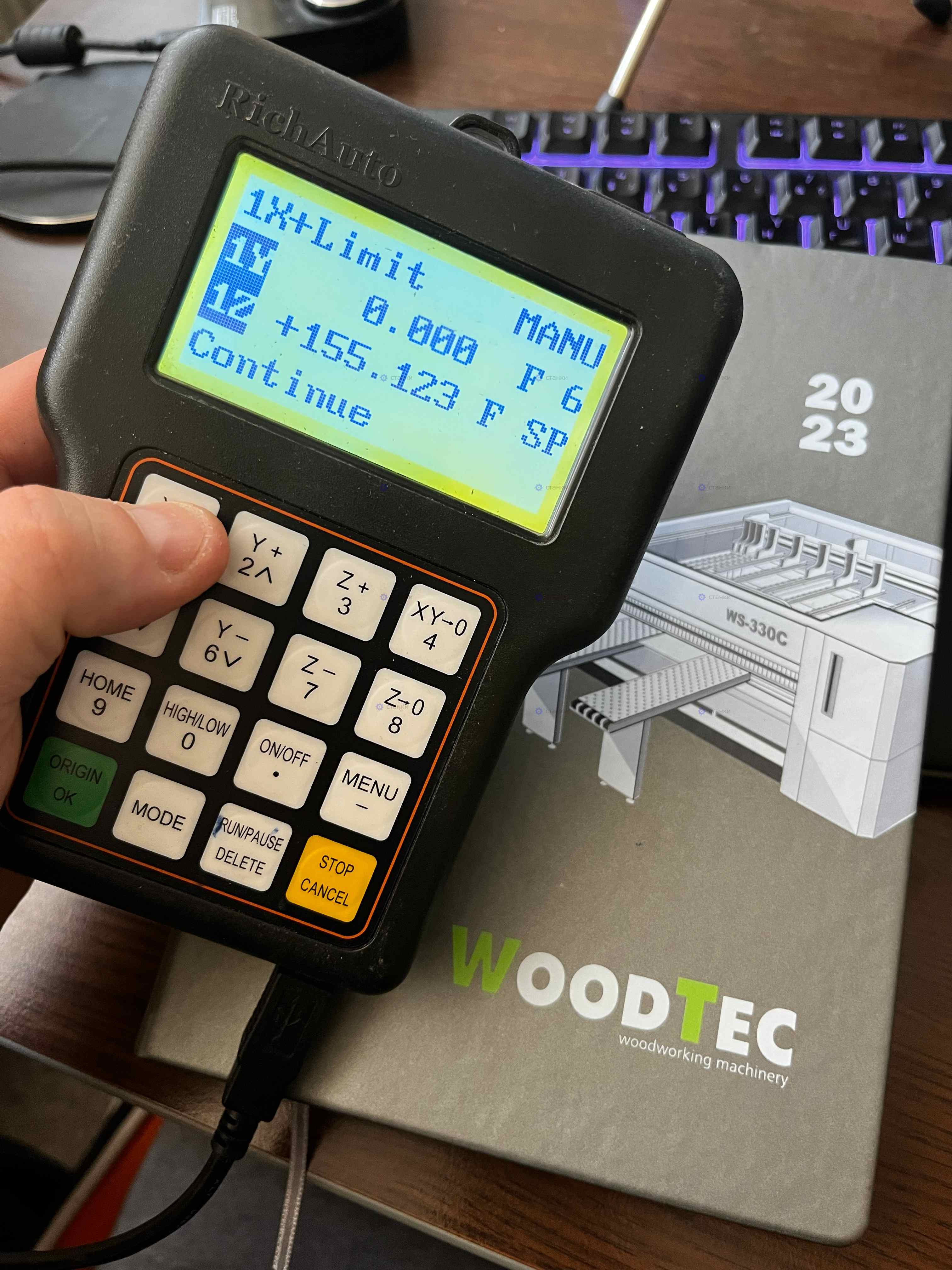

Система управления: Станком можно управлять с ручного пульта Rich Auto (A11 version). Это удобно для калибровки, установки нулевых точек и несложных операций. Программное обеспечение и руководство пользователя на русском языке значительно сокращают время на обучение персонала.
-
Безопасность и обслуживание: Аспирационный кожух на шпиндель позволяет эффективно подключать пылеудаление, поддерживая чистоту на рабочем месте. Набор гаечных ключей и ящик с ЗИП (запасными частями, инструментами и принадлежностями) упрощают плановое техобслуживание.
-
Стартовый инструментарий: В набор входят фрезы для обработки дерева, МДФ, ДСП и набор цанг ER32 для их зажима, что позволяет приступить к работе сразу после монтажа и калибровки станка. Датчик измерения инструмента (с ручным позиционированием) повышает точность операций, автоматизируя процесс определения длины инструмента.
Фрезерно-гравировальный станок WoodTec серии CH в представленной комплектации — это не набор компонентов, а целостное решение для малого и среднего бизнеса. Производитель позаботился о том, чтобы пользователь получил станок, полностью укомплектованный для начала профессиональной работы с деревом, плитными и полимерными материалами. От мощного шпинделя и точной механики до вакуумного стола, ПО и стартового набора фрез — всё направлено на то, чтобы вы могли быстро интегрировать его в производственный процесс и начать выполнять заказы с высокой точностью и повторяемостью. Это инвестиция в готовую технологическую ячейку для вашего цеха.
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 5,5 кВт 18 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |

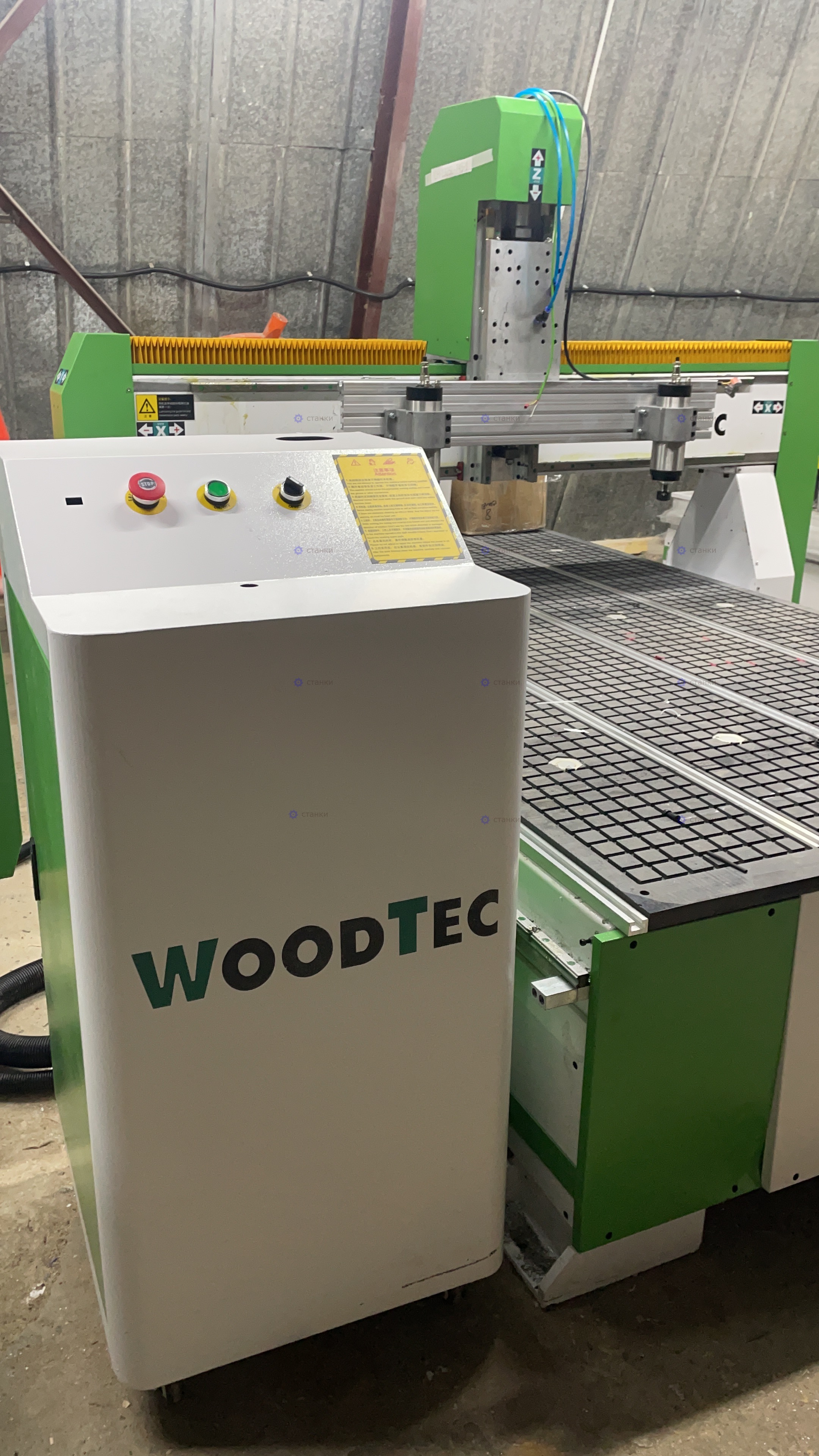

| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A11 version |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Вакуумный стол с «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной | 1 | Вакуумный стол с T-пазами (4 зоны) |
| 7 | Шаговые электродвигатели осевого перемещения | 4 | |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 |
|
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 11 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 12 | Набор цанг (фиксация гайкой) | 1 | ER32 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 | |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 15 | Ящик с ЗИП | 1 | |
| 16 | Аспирационный кожух на шпиндель. | 1 | |
| 17 | Программное обеспечение | 1 | на русском языке |
| 18 | Руководство пользователя | 1 | на русском языке |
