Шпиндель ЧПУ — сердце станка. Разбираем виды приводов, параметры скорости и момента, охлаждение и правила обслуживания.
Шпиндель — центральный узел станка с ЧПУ. Именно он передает вращение инструменту и определяет, насколько точно и производительно будет выполняться точение, растачивание, сверление или фрезерование. От конструкции шпинделя, типа привода и системы охлаждения зависят качество поверхности, стойкость инструмента и срок службы оборудования.
Понимание основ работы шпинделя

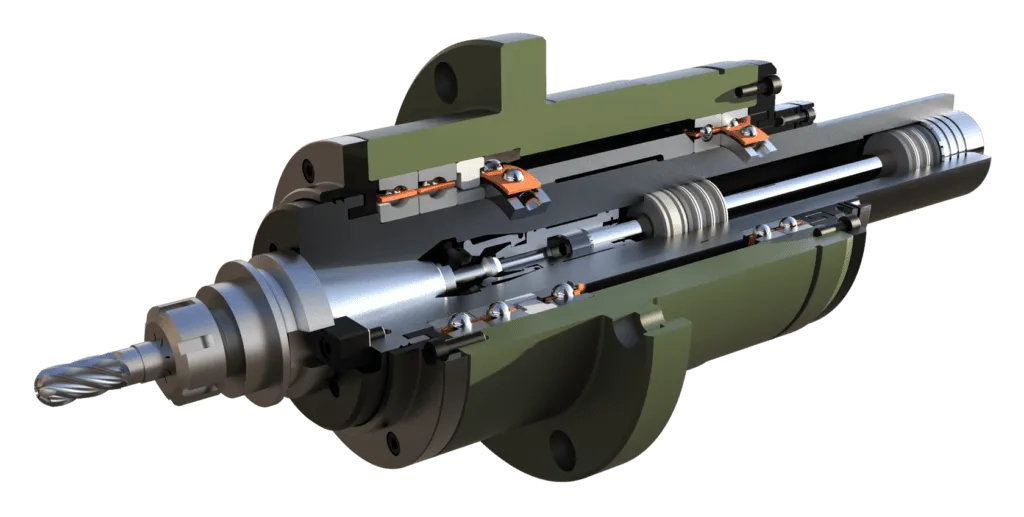

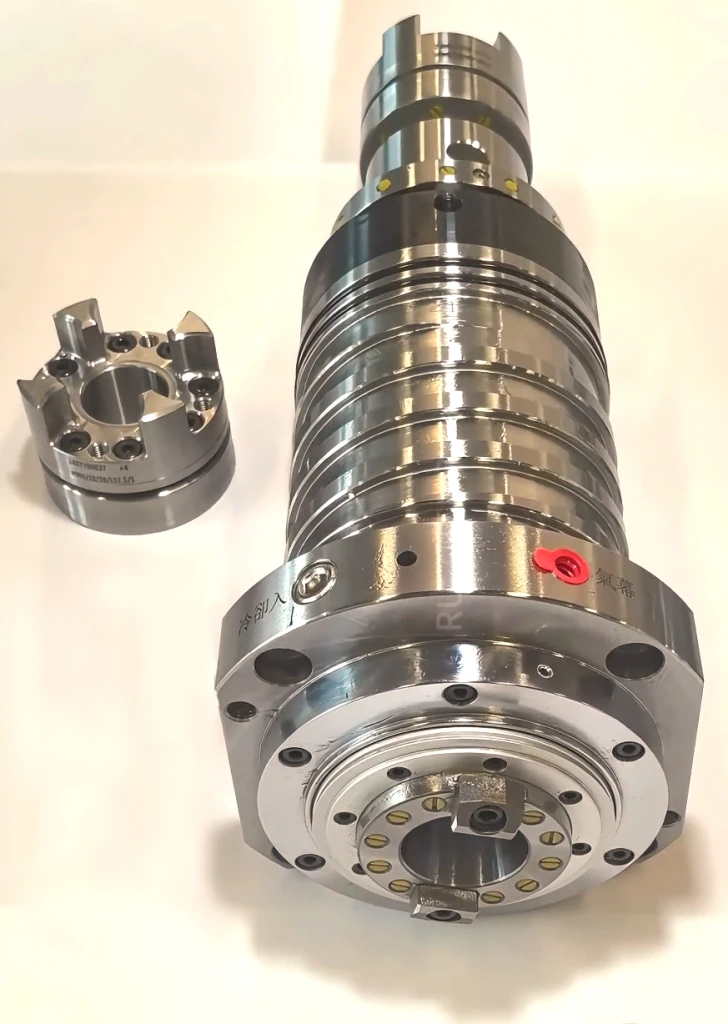

Шпиндель с ЧПУ — это важнейший механизм, который обеспечивает резание, сверление и фрезерование. Он объединяет несколько ключевых компонентов, работающих как единая система. Главный двигатель передает вращение на вал. Вал удерживает режущий инструмент. Подшипники поддерживают вал и снижают трение на высоких скоростях. Держатель инструмента отвечает за точное позиционирование. Система охлаждения отводит тепло, предотвращает термическую деформацию и продлевает срок службы инструмента.
Совместная работа этих элементов обеспечивает точную и эффективную обработку разных материалов.
Основные функции шпинделя
Шпиндель выполняет несколько задач. Он поддерживает постоянную мощность в заданном диапазоне скоростей, чтобы хватало силы резания. Выполняет позиционирование — останавливает вал в определенном положении для смены или извлечения инструмента. Синхронизируется с сервоприводом: шпиндель совершает один оборот, а серводвигатель перемещается на нужный угол. Если в системе несколько шпинделей, они могут работать синхронно.
Типы шпинделей с ЧПУ и их применение
Ременной привод.
Такие шпиндели относятся к экономичным решениям для легких и средних нагрузок. Они обеспечивают высокую скорость вращения, доступность и хорошую ремонтопригодность. Скорость может достигать 20–25 тысяч оборотов в минуту, хотя средние значения по рынку часто ограничены 10 тысячами. Этого достаточно для обработки широкой номенклатуры материалов, черновых операций и сверления небольших отверстий диаметром 2–4 мм. Крутящий момент обычно составляет 120–150 Нм. Преимущества: бюджетность, плавный ход, безопасность при обрыве ремня, виброустойчивость, простота установки и регулировки. Недостатки: радиальная нагрузка на подшипники, не самый высокий момент, необходимость контроля износа ремня.

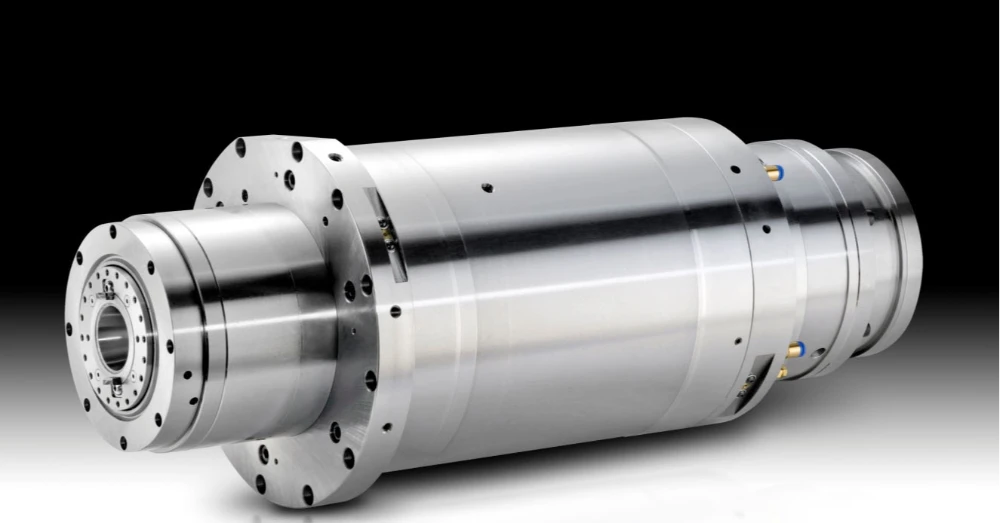

Прямой привод.
Шпиндели этого типа созданы для тяжелых условий. Они дают превосходный крутящий момент и точность на высоких скоростях обработки. Жесткая конструкция снижает вибрации, что улучшает качество отделки прочных материалов. На высоких оборотах уровень шума минимален. Частота вращения обычно начинается от 12 000 об/мин и выше. Такие шпиндели обладают меньшим моментом, но за счет отсутствия вибраций и шума обеспечивают стабильную обработку повторяющихся операций: сверления, фрезерования мелких отверстий, выборки карманов и пазов. Средний крутящий момент не превышает 100 Нм. Плюсы: высокая скорость, низкий шум, стабильная угловая скорость, быстрое ускорение и торможение. Минусы: относительно невысокий момент из-за ограничений по установке мощных двигателей.
Редукторный или зубчатый привод.
Такие шпиндели применяют для повышенных требований: черновой обдирки с припусками от 4–5 мм, фрезерования труднообрабатываемых материалов на производительных режимах, работы фрезами диаметром от 100 мм. Крутящий момент может достигать нескольких тысяч Нм в зависимости от мощности привода. Фрезерные центры с редуктором при мощности 15/18,5 кВт обычно выдают 400–500 Нм, чего достаточно для жестких условий обработки.

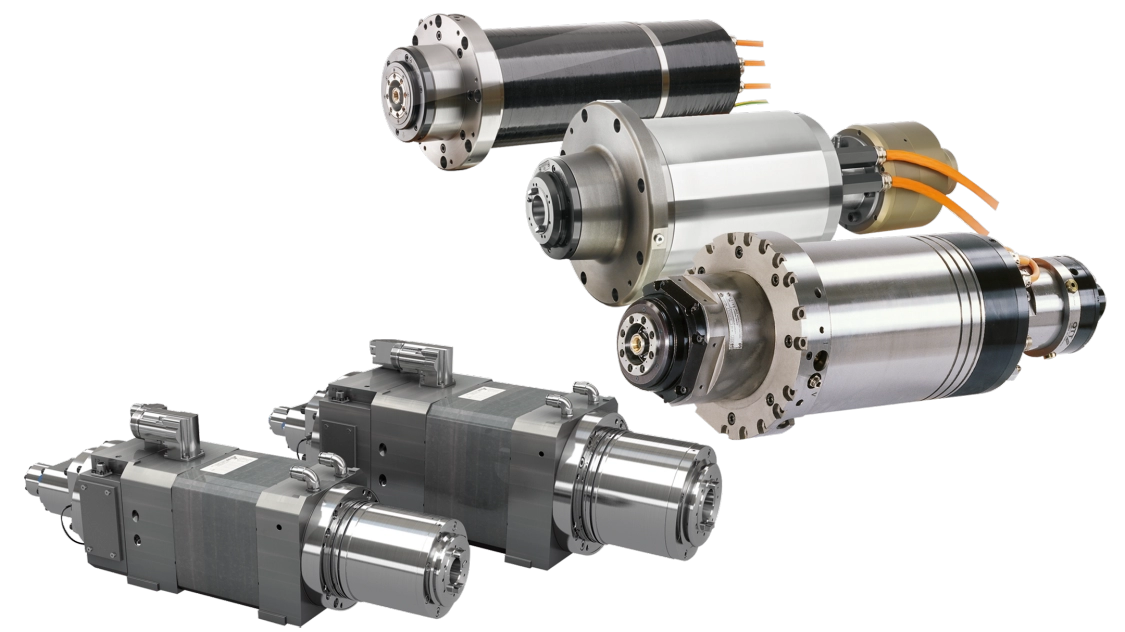

Встроенный двигатель — мотор-шпиндель.
Здесь вал и двигатель объединены в единый узел. Максимальная скорость достигает 60 000 об/мин, что позволяет решать множество задач, но ограничивает срок службы. Такой вариант подходит для узкоспециализированных операций, он менее распространен и дороже в обслуживании. Преимущества: высокий крутящий момент, силовая обработка, высокая производительность. Недостатки: повышенный шум, возможные люфты, необходимость контроля смазки.
Важность частоты вращения и крутящего момента
На успех обработки влияют два ключевых фактора: частота вращения шпинделя и крутящий момент. Скорость вращения определяет качество резания и обработки поверхности. Мягкие материалы, например пластик или дерево, выигрывают от высоких скоростей. Твердые металлы требуют более медленного и контролируемого вращения. Крутящий момент измеряется в Нм и помогает инструменту преодолевать сопротивление материала. Выбор шпинделя с правильным соотношением скорости и момента критичен для конкретного проекта. Запрашивайте у поставщика диаграмму крутящего момента под выбранный станок, чтобы понимать доступные показатели.
Выбор подходящего шпинделя
При выборе шпинделя учитывайте несколько факторов. Сначала определите тип операций: фрезерование, сверление, шлифование или растачивание. Размер и вес заготовок влияют на требуемую мощность и скорость вращения. Проверьте совместимость шпинделя со станком, интерфейсом и системой крепления инструмента. Убедитесь, что двигатель выдерживает требования по напряжению и току. Большая мощность подходит для тяжелых нагрузок, меньшая — для легких операций. Максимальная частота вращения влияет на эффективность резания и чистоту поверхности.
Охлаждение шпинделя
Обращайте внимание на метод охлаждения. Воздушное охлаждение реализуется через поток воздуха, создаваемый корпусом с внутренними каналами и крыльчаткой. Такая система подходит для материалов, которые не вызывают сильного перегрева подшипников: композитов, пластика, простых сталей. Частота вращения обычно до 8000–24 000 об/мин. Плюсы: компактность, низкая себестоимость, простота эксплуатации. Минусы: невысокая эффективность, возможный перегрев на максимальных режимах, зависимость от температуры в цехе, засорение каналов стружкой и пылью.
Жидкостное охлаждение использует масло или СОЖ, подаваемые под давлением по специальным каналам. Для СОЖ применяют фильтрацию, магнитный сепаратор и чиллер. Масляная система герметична, поэтому засоры почти исключены. Комплект включает насос, бак, шланги, радиатор и соединительные элементы. Такое охлаждение применяют для прямых приводов и мотор-шпинделей с частотой от 10 000 об/мин и выше. Плюсы: независимость от окружающей температуры, отсутствие шума, равномерное охлаждение. Минусы: большая занимаемая площадь, более высокая стоимость. Масляное охлаждение также доступно для ШВП, что повышает точность станка в некондиционируемых цехах, особенно летом.
Техническое обслуживание и устранение неполадок
Регулярное обслуживание обеспечивает оптимальную производительность и долговечность. Содержите шпиндель в чистоте, удаляйте стружку, масло и СОЖ. Проверяйте износ и повреждения: незакрепленные соединения, изношенные подшипники. Смазывайте узел по рекомендациям производителя, чтобы снизить трение и предотвратить перегрев. Контролируйте натяжение ремня для правильной передачи мощности.
Распространенные проблемы: чрезмерный шум из-за смещения компонентов или износа подшипников; низкая производительность резания из-за неверного инструмента или скорости подачи; перегрев, ведущий к преждевременному выходу двигателя из строя. Регулировка параметров под материал улучшает резание. Следите за температурой во время работы.
Чтобы продлить срок службы, используйте качественные инструменты, избегайте перегрузок, подбирайте режимы под материал. Правильно храните и обращайтесь с инструментами, когда они не используются. Это защищает и инструмент, и шпиндель. Качество самого станка также влияет на оптимальную производительность.
