Как подключить и настроить драйвер Leadshine ND882? Инструкция с таблицами микрошага, тока, распиновка, советы по стабильной работе шагового двигателя
Цифровой драйвер Leadshine ND882 предназначен для управления биполярными шаговыми электродвигателями с высокими требованиями к плавности хода и точности. Устройство получило широкое распространение среди разработчиков станков с числовым программным управлением, автоматизированных систем и любительских проектов благодаря возможности гибкой настройки параметров, устойчивости к резонансам и встроенной защите от перегрева и превышения тока.
Перед началом работ подготовьте источник постоянного напряжения в диапазоне 24–80 В, контроллер с выходами PUL/DIR/ENA, сам шаговый двигатель и соединительные провода. Важно соблюдать осторожность при высоком напряжении и подключать драйвер только при выключенном питании.
Распиновка и подключение питания

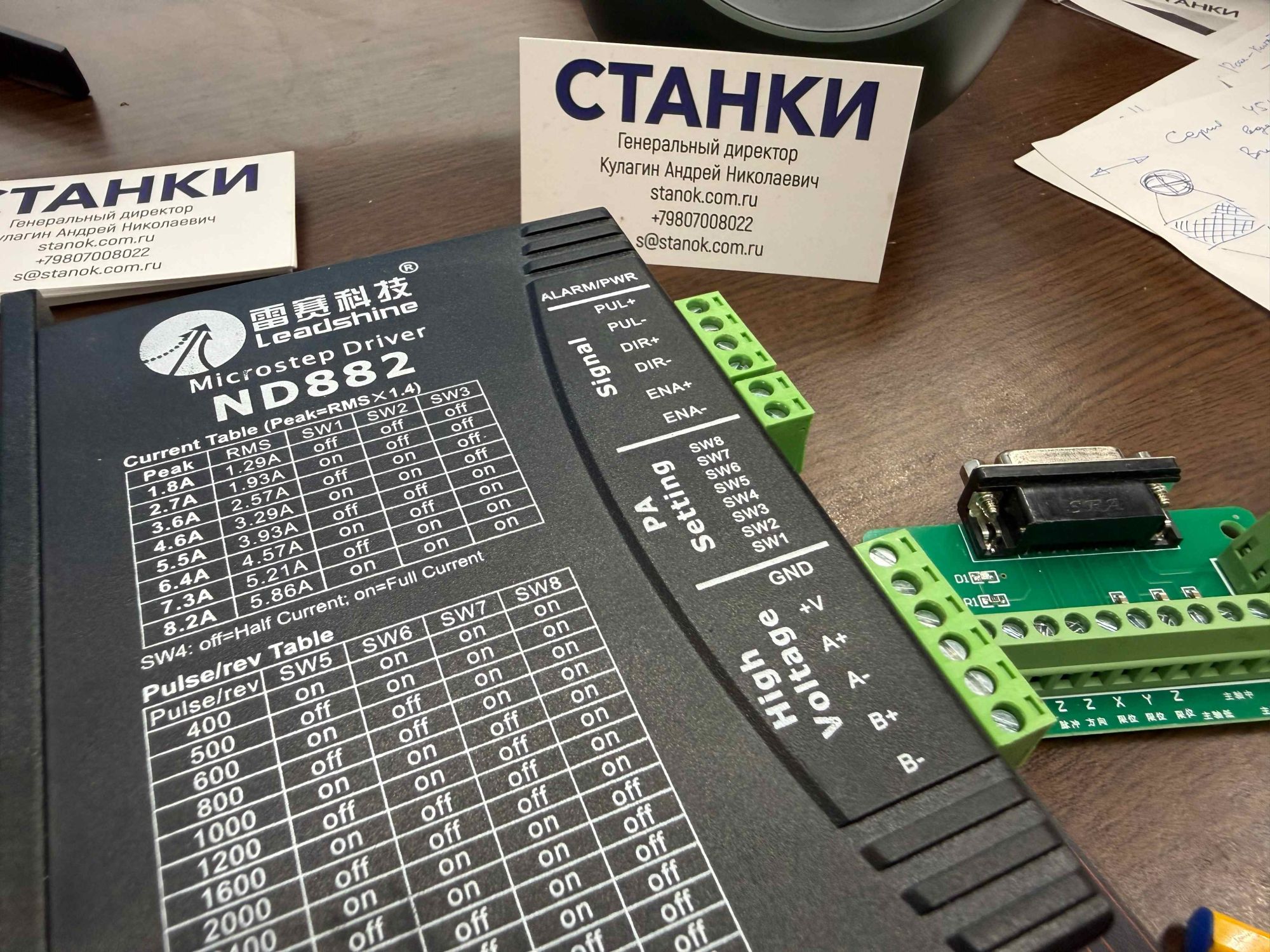

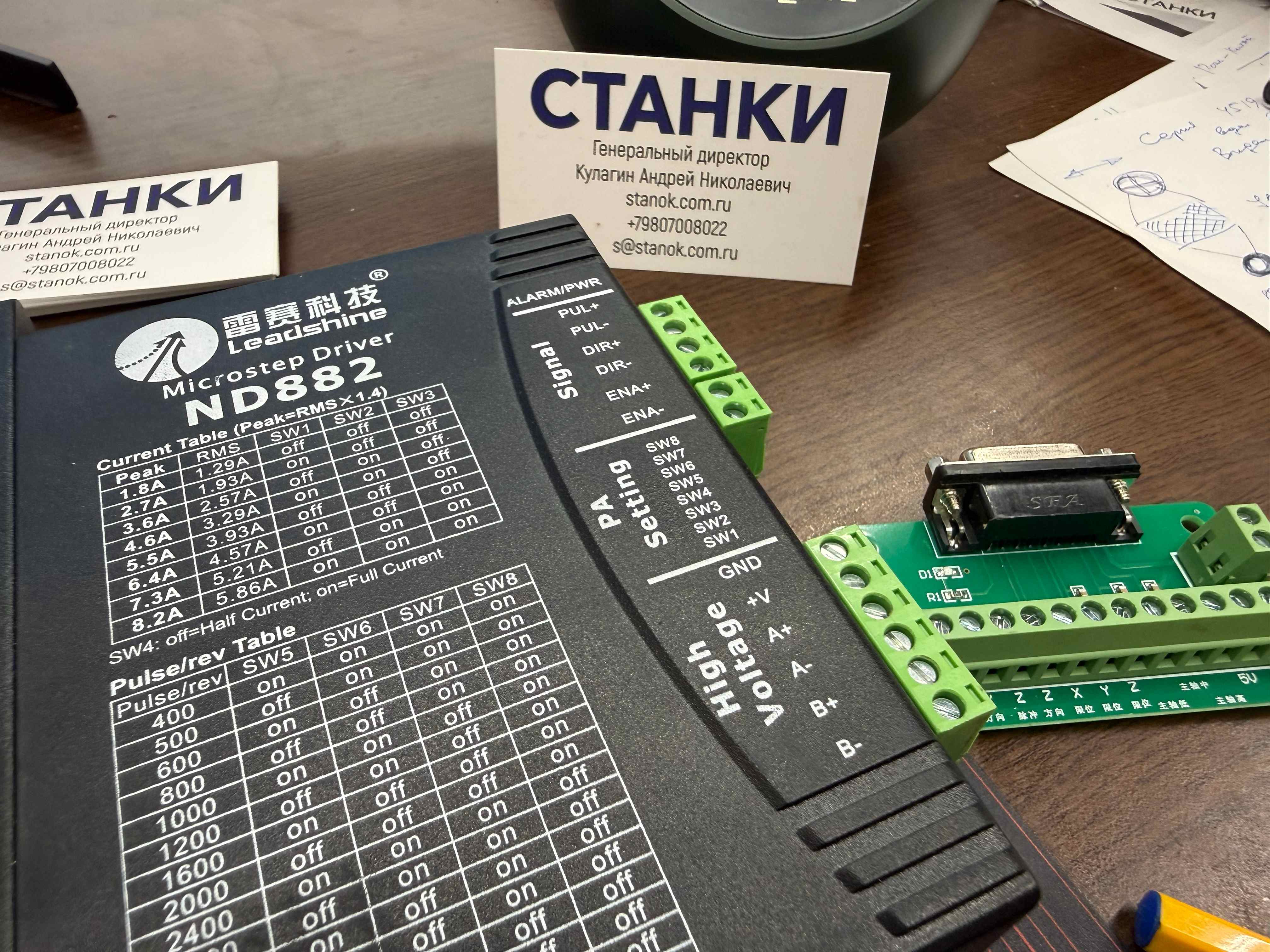

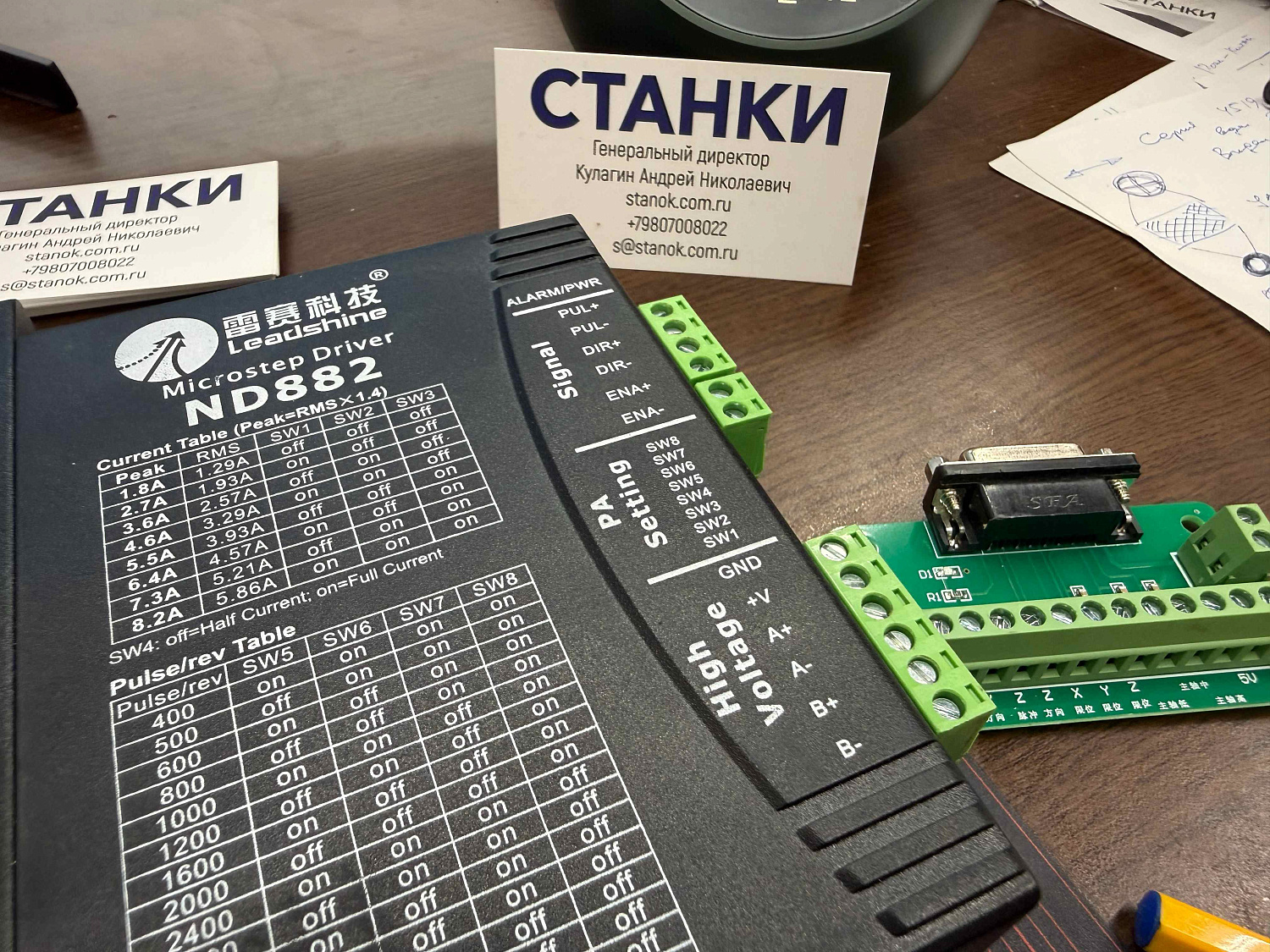

Клеммная колодка ND882 содержит две группы контактов. Силовая часть — «+Vdc» и «GND» для подачи напряжения питания. Сечение проводов должно соответствовать току двигателя; рекомендуется использовать провода не менее 0,5 мм². Рядом с клеммами питания часто устанавливают электролитический конденсатор для сглаживания пульсаций, но драйвер имеет встроенную фильтрацию. После подачи напряжения загорается зеленый светодиод.
Подключение обмоток двигателя
Выходы на шаговый мотор подписаны «A+», «A-», «B+», «B-». Порядок подключения обмоток критичен: неправильная фазировка приведет к обратному вращению или вибрациям. Определить пары проводов можно мультиметром по сопротивлению. После соединения фаз двигатель готов к работе. Для четырехпроводных гибридных шаговых двигателей соединение прямое; для двигателей с восемью выводами возможно последовательное или параллельное включение обмоток, что влияет на индуктивность и максимальную скорость.
Управляющие сигналы
Группа сигналов включает дифференциальные входы с опторазвязкой: PUL+ и PUL- (импульсы шага), DIR+ и DIR- (направление), ENA+ и ENA- (разрешение/запрет). Управление может быть организовано по схеме с общим плюсом или общим минусом. Чаще всего выводы «+» подключают к напряжению 5 В контроллера, а на «-» подают управляющие сигналы от микроконтроллера или платы ЧПУ. Для согласования с логикой 3,3 В допустимо прямое соединение без дополнительных преобразователей. Вход ENA не обязателен к использованию — при неподключенном ENA драйвер по умолчанию включен. Каждый импульс на линии PUL вызывает поворот вала на угол, определяемый настройкой микрошага.
Настройка рабочего тока

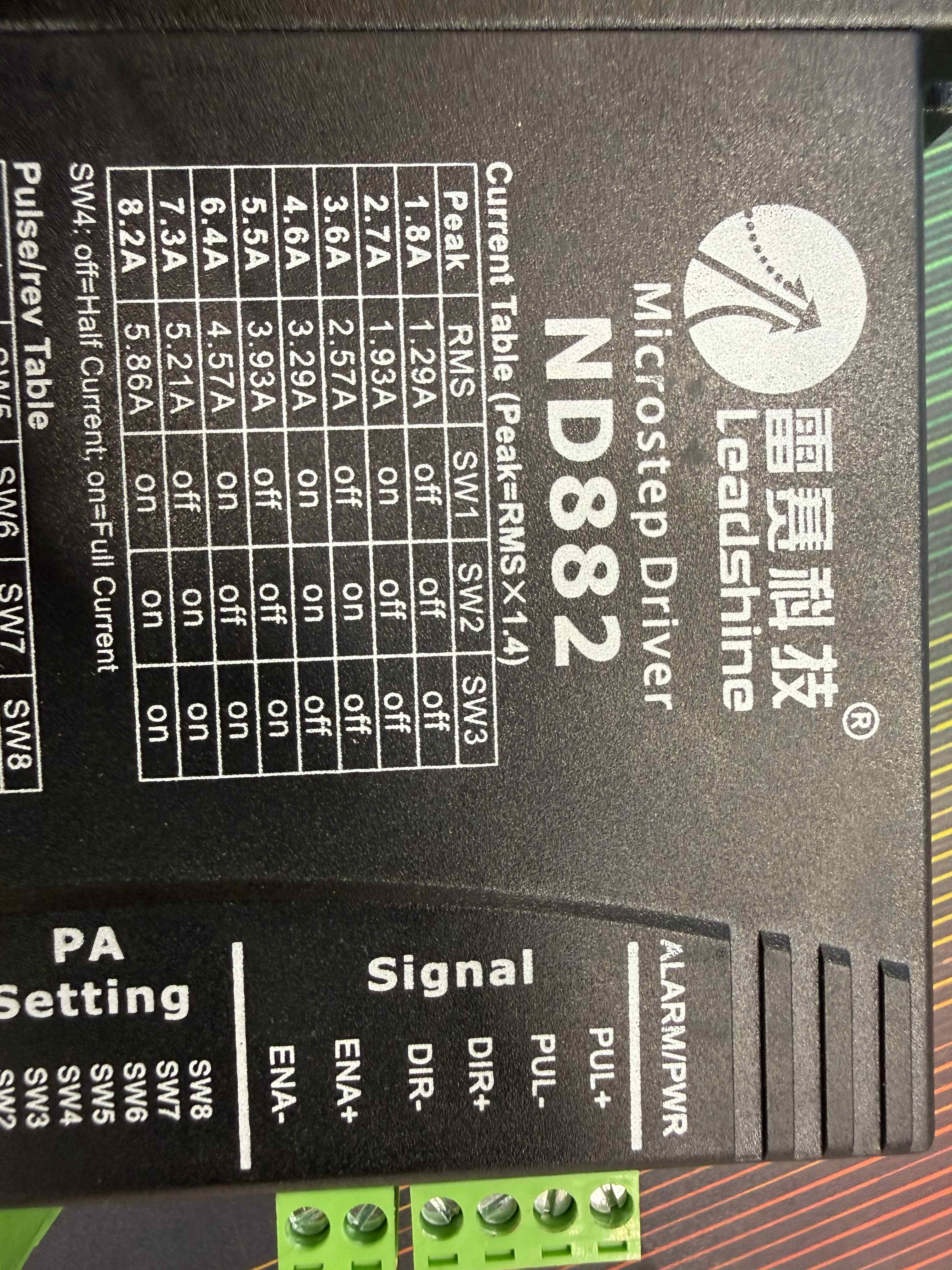

Сила тока, подаваемая на обмотки, задается DIP-переключателями SW1, SW2, SW3 и отчасти SW4. ND882 оперирует среднеквадратичным (RMS) и пиковым значениями. Таблица выбора нанесена на корпус драйвера. Ток следует выставлять в соответствии с паспортными данными двигателя: превышение вызывает перегрев мотора и срабатывание защиты, недостаток — потерю момента. Пример установки: для двигателя с номинальным током 4,2 А RMS переключатели выставляются как SW1=ON, SW2=OFF, SW3=ON. Если активирован режим автоматического снижения тока, SW4 может влиять на уровень понижения при простое. Рекомендуется сначала установить минимально достаточное значение и постепенно увеличивать, контролируя нагрев.
Выбор микрошага

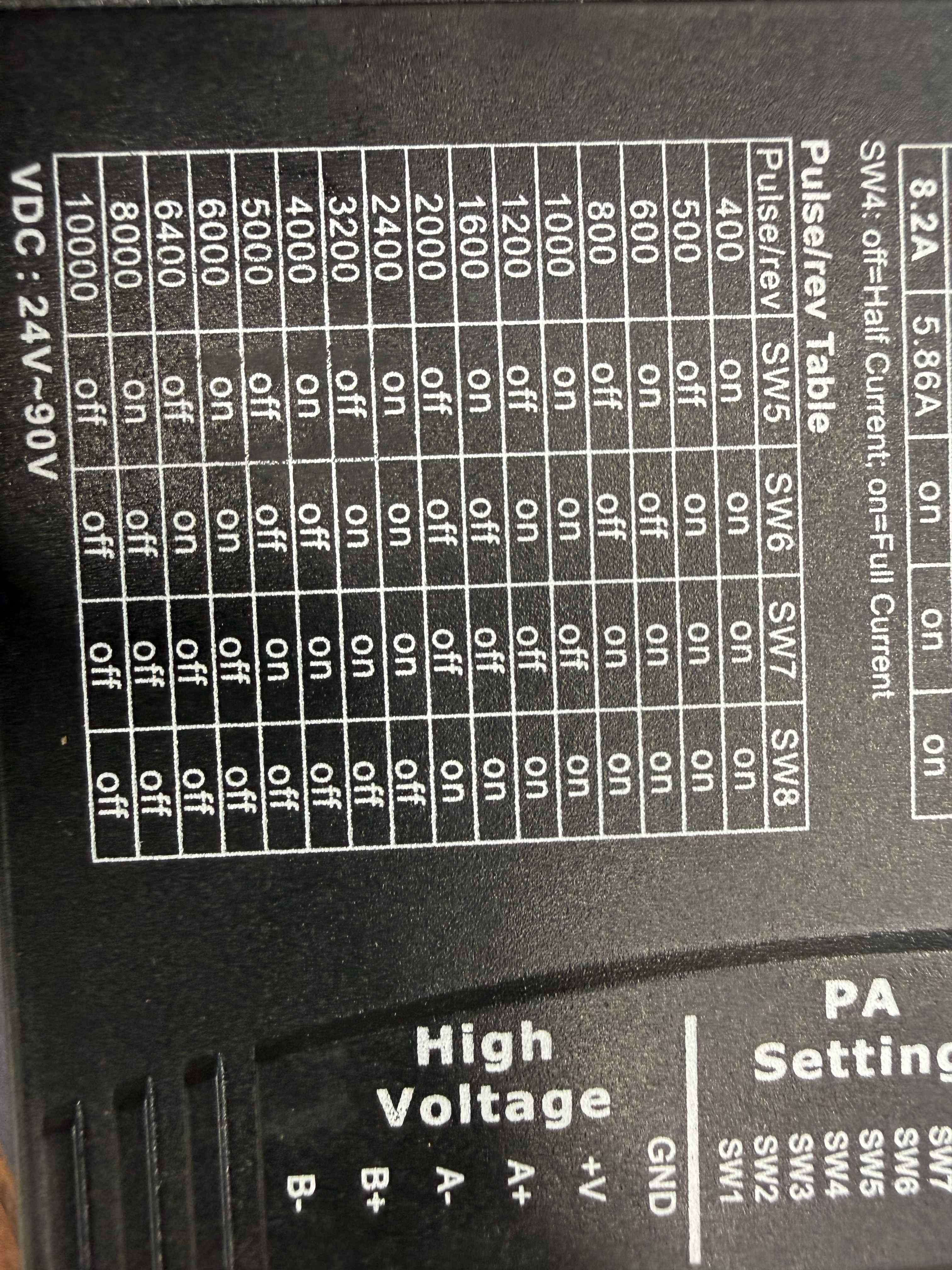

Микрошаг определяет плавность и точность позиционирования. ND882 поддерживает режимы от полного шага до деления на 128 микрошагов (51200 шагов за оборот для стандартного двигателя 1,8°). Конфигурирование осуществляется переключателями SW5–SW8. Наиболее употребительные комбинации: 400 шаг/об (полный шаг) — все SW5–SW8 в положении ON; 800 шаг/об — SW5 OFF, SW6–SW8 ON; 1600 шаг/об — SW5 ON, SW6 OFF, SW7–SW8 ON и так далее вплоть до 51200 — SW5 OFF, SW6 OFF, SW7 OFF, SW8 ON. Высокое разрешение микрошага снижает шум и вибрации, но требует более высокой частоты импульсов от контроллера. Для типового ЧПУ-фрезера хорошо подходит 3200 или 6400 шаг/об, балансируя между скоростью и качеством поверхности.
Автоматическое снижение тока
Четвертый DIP-переключатель SW4 в некоторых комбинациях управляет функцией автоснижения тока в режиме удержания. При отсутствии импульсов PUL дольше заданного времени драйвер уменьшает выходной ток до 60% или даже до 30% от рабочего, что предохраняет двигатель от ненужного нагрева. Стандартно эта опция включена, и ее отключение может потребоваться только для задач, требующих постоянного момента на валу.
Пробный запуск и диагностика
После сборки схемы подайте питание и несколько тестовых импульсов на вход PUL. Оцените плавность вращения, отсутствие посторонних звуков и уровень вибрации. Если двигатель гудит, но не вращается, проверьте правильность подключения обмоток или уменьшите микрошаг. Перегрев корпуса драйвера указывает на необходимость принудительного охлаждения: ND882 следует закреплять на металлической пластине или радиаторе, особенно при токах выше 5 А. При срабатывании красного индикатора перегрузки снизьте ток или улучшите вентиляцию.
Грамотная настройка драйвера Leadshine ND882 — залог долговечной и точной работы шагового привода. Важно следовать инструкции, не превышать допустимые параметры и обеспечивать нормальный тепловой режим. При правильной конфигурации этот цифровой драйвер обеспечит высокое качество обработки и надежность в самых ответственных узлах оборудования.
