Правильный выбор шпинделя определит возможности вашего ЧПУ-станка. Разбираем все типы: от миниатюрных гравировок до промышленной резки металлов и камня.
Шпиндель — это сердце любого фрезерного станка с ЧПУ. От его мощности, скорости вращения и типа цангового зажима напрямую зависит, какие материалы вы сможете обрабатывать, с какой точностью и производительностью. Ошибка при выборе приводит к быстрому износу подшипников, поломке инструмента и неудовлетворительному качеству изделий. В этой статье мы подробно разберём все распространённые типы шпинделей — от миниатюрных для ювелирки до мощных агрегатов для работы с камнем и толстым металлом.
На что обратить внимание в первую очередь
Перед покупкой шпинделя определите три главных параметра:
-
Материалы, с которыми вы планируете работать (воск, пластик, цветные металлы, сталь, алюминий, камень, твёрдая древесина).
-
Диапазон диаметров фрез (от 0,3 мм до 12–15 мм).
-
Максимальная глубина реза за один проход и общая толщина заготовок.
Все современные шпиндели для станков любительского и полупрофессионального уровня оснащаются цанговыми патронами серии ER. Они обеспечивают надёжное соосное закрепление инструмента. Самые ходовые типоразмеры — ER‑11, ER‑16, ER‑20, ER‑25 и ER‑32. Чем больше номер, тем толще хвостовик фрезы можно зажать. Также важен диаметр вала шпинделя: тонкий вал легче согнуть или повредить подшипники при случайном заклинивании.
Шпиндели для сверхтонкой и ювелирной работы (0,8 кВт, ER‑11)
Если ваша стихия — миниатюрные гравировки на цветных металлах, создание восковых моделей для литья, сверление печатных плат или резка тонкого модельного пластика толщиной до 5 мм, присмотритесь к шпинделю мощностью 0,8 кВт с цангой ER‑11. Диаметр его вала составляет 13 мм, а гайка цанги — всего 19 мм. Благодаря малым габаритам гайки инструмент подбирается вплотную к рельефу, не мешая обзору и обработке.
Этот шпиндель часто называют «ювелирным». Он отлично держит высокие обороты, необходимые для чистого реза мягких металлов и воска. Однако его технические требования строги: диаметр фрезы не должен превышать 3,15 мм при глубине реза до 12 мм в мягких материалах. При работе со сталью используйте фрезы не толще 1 мм, заглубляясь не более чем на 3 мм. Категорически запрещено ставить инструмент общей длиной свыше 40 мм — иначе разобьёте подшипники.
Для кого: ювелиры, моделисты, мастера по печатным платам, создатели сувенирной миниатюры.

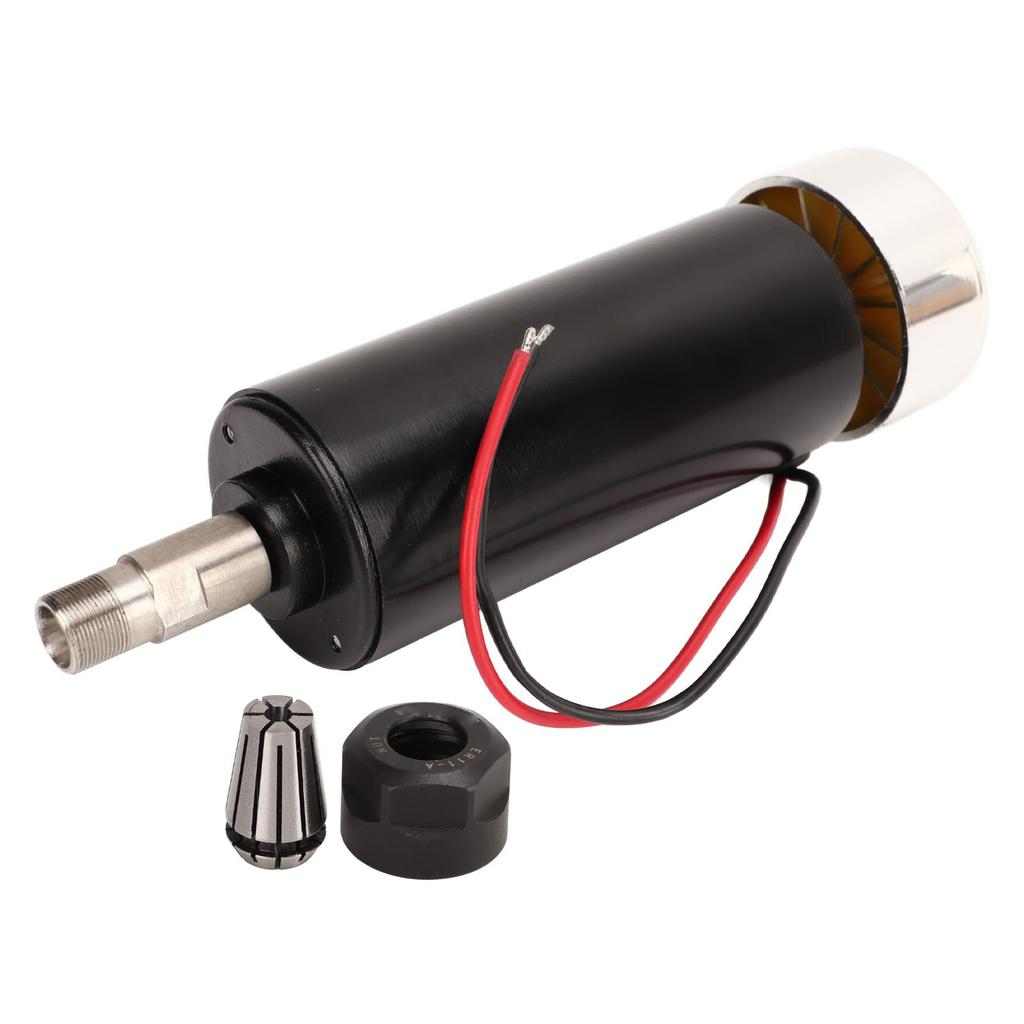

Шпиндель с повышенной скоростью (1,2–1,5 кВт, 40 000–60 000 об/мин)
Некоторые производители предлагают специальные высокооборотные шпиндели (до 60 000 об/мин) мощностью 1,5 кВт. Их главное преимущество — возможность работать тонкими твёрдосплавными фрезами по металлу с соблюдением расчётной скорости резания. Для стали и твёрдых сплавов требуются обороты от 30 000 об/мин и выше, и обычный шпиндель их не даст.
Ограничения этого типа: по дереву — фрезы до 6 мм, по стали — до 1,5 мм, глубина реза до 5 мм. Общая длина фрезы не более 50 мм. Шпиндель идеально подходит для чистовой гравировки и микрофрезерования, но не для чернового съёма материала.
Для кого: мастера по прецизионной обработке металлов, гравёры по стали и титану, производители матриц и штампов малых форм.
Универсальный маломощный шпиндель (1,5 кВт, ER‑11, 14 мм вал)
Этот вариант — логическое продолжение 0,8‑киловаттной модели, но с запасом мощности. Диаметр вала 14 мм, цанга ER‑11 зажимает инструмент до 8 мм, но производитель рекомендует с осторожностью использовать фрезы толще 4 мм из‑за невысокой жёсткости. При заклинивании есть риск повредить вал.
Технические нормативы: по твёрдой древесине — фрезы до 4 мм, глубина до 15 мм; по стали — не более 2 мм в диаметре, заглубление до 7 мм. Общая длина фрезы не выше 40 мм. Этот шпиндель подходит для мелких гравёрных работ по мягким цветным металлам, дереву и пластику, когда возможностей 0,8 кВт уже не хватает, а более мощный агрегат ставить нецелесообразно.
Для кого: небольшие мастерские, производство сувениров, моделирование из мягких материалов.
Начальный уровень для дерева и пластика (1,5 кВт, ER‑16, вал 19 мм)
Переходим к более серьёзным задачам. Шпиндель 1,5 кВт с цангой ER‑16 и диаметром вала 19 мм — это минимальная рекомендация для работы с твёрдой древесиной, фанерой и пластиками толщиной до 15 мм. Гайка цанги имеет диаметр 28 мм, что удобно для большинства 3D рельефов. Благодаря утолщённому валу риск его изгиба при заклинивании заметно ниже.
Вы сможете гравировать, фрезеровать трёхмерные рельефы, а также резать заготовки толщиной 30–40 мм в несколько проходов. Важное ограничение: фигурную фрезу нельзя заглублять на полную длину режущей части — мощности недостаточно. Диапазон зажимаемых хвостовиков — до 10 мм. По дереву допускаются фрезы до 6 мм с глубиной реза 20 мм, по стали — до 2,5 мм, глубина до 9 мм. Максимальная общая длина фрезы — 60 мм.
Для кого: мебельщики-любители, производители рекламных конструкций из пластика, резчики по фанере.

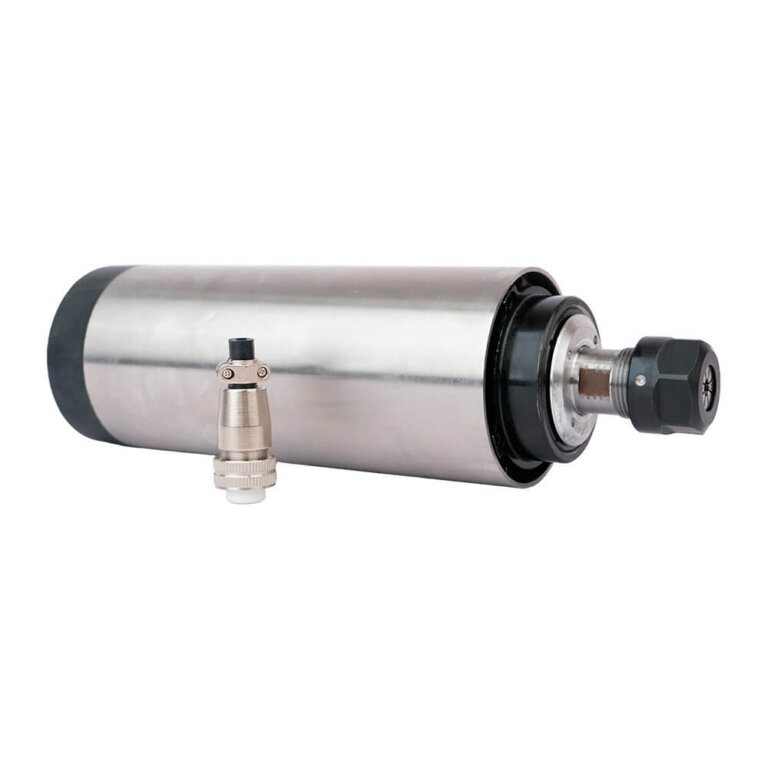

Базовый шпиндель для серьёзной работы (2,2 кВт, ER‑16 или ER‑20)
Две с половиной тысячи ватт — это «рабочая лошадка» большинства фрезерных станков среднего класса. Шпиндель 2,2 кВт выпускается как с цангой ER‑16, так и с ER‑20. Второй вариант предпочтительнее: гайка 34 мм, вал 24 мм — такую конструкцию согнуть практически невозможно. Максимальный диаметр хвостовика достигает 13 мм.
С этим шпинделем вы уверенно обрабатываете твёрдую древесину, фанеру и пластик толщиной до 30 мм за проход. Допустимо фрезеровать мягкие металлы (алюминий, латунь) с осторожностью. Фигурными фрезами на полную глубину работать запрещено из‑за недостатка мощности. Рекомендованные режимы:
-
сталь: фреза до 6 мм, глубина до 10 мм;
-
алюминий: фреза до 8 мм, глубина до 20 мм;
-
дерево: фреза до 10 мм, глубина до 30 мм.
Общая длина инструмента — не более 75 мм.
Для кого: столярные мастерские, производство корпусной мебели, обработка акрила и ПВХ, небольшие металлические детали.
Оптимальный для 3D-фрезерования и камня (3–3,5 кВт, ER‑20)
Шпиндель мощностью от 3 до 3,5 киловатт — это уже серьёзный агрегат. Он оснащается цангой ER‑20 с гайкой 34 мм и валом 24 мм. Такая конструкция выдерживает работу фигурными фрезами на полную глубину (с умеренными подачами). Главное предназначение — трёхмерная обработка твёрдой древесины, акриловых камней, цветных металлов и даже гранита при небольшой глубине реза за проход (до 4 мм).
Технические характеристики:
-
твёрдая древесина: фреза до 12,7 мм, глубина до 50 мм;
-
сталь: фреза до 8 мм, глубина до 12 мм;
-
алюминий: фреза до 10 мм, глубина до 20 мм.
Обратите внимание на питание: многие шпиндели этого класса рассчитаны на 380 В (три фазы). Если у вас дома или в мастерской только 220 В, ищите специальную версию или покупайте частотный преобразователь с повышением напряжения. Длина фрезы ограничена 100 мм — более длинные разобьют подшипники.
Для кого: профессиональные мебельщики, рекламные производства, резка натурального камня, фрезерование алюминиевых форм.

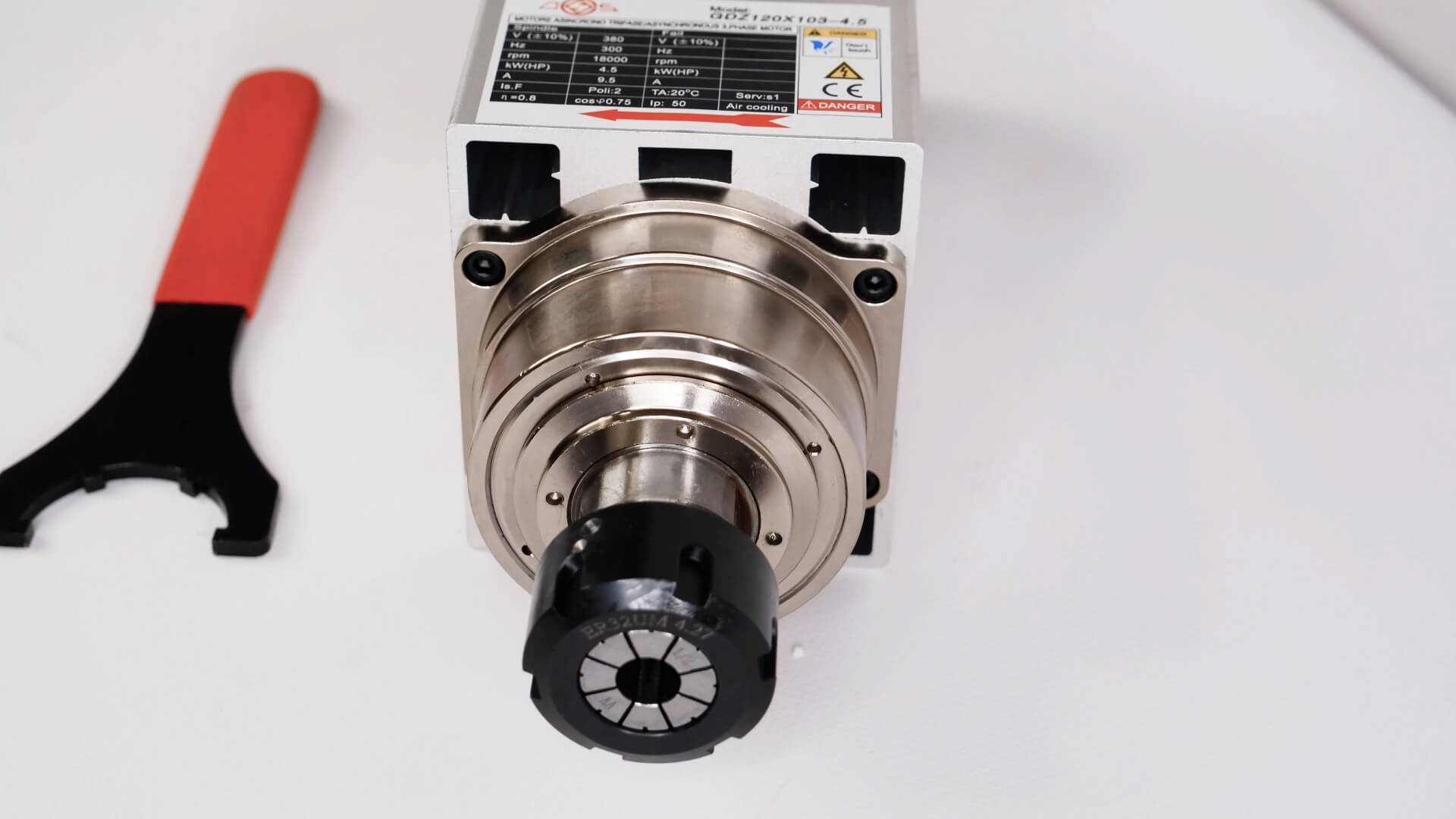

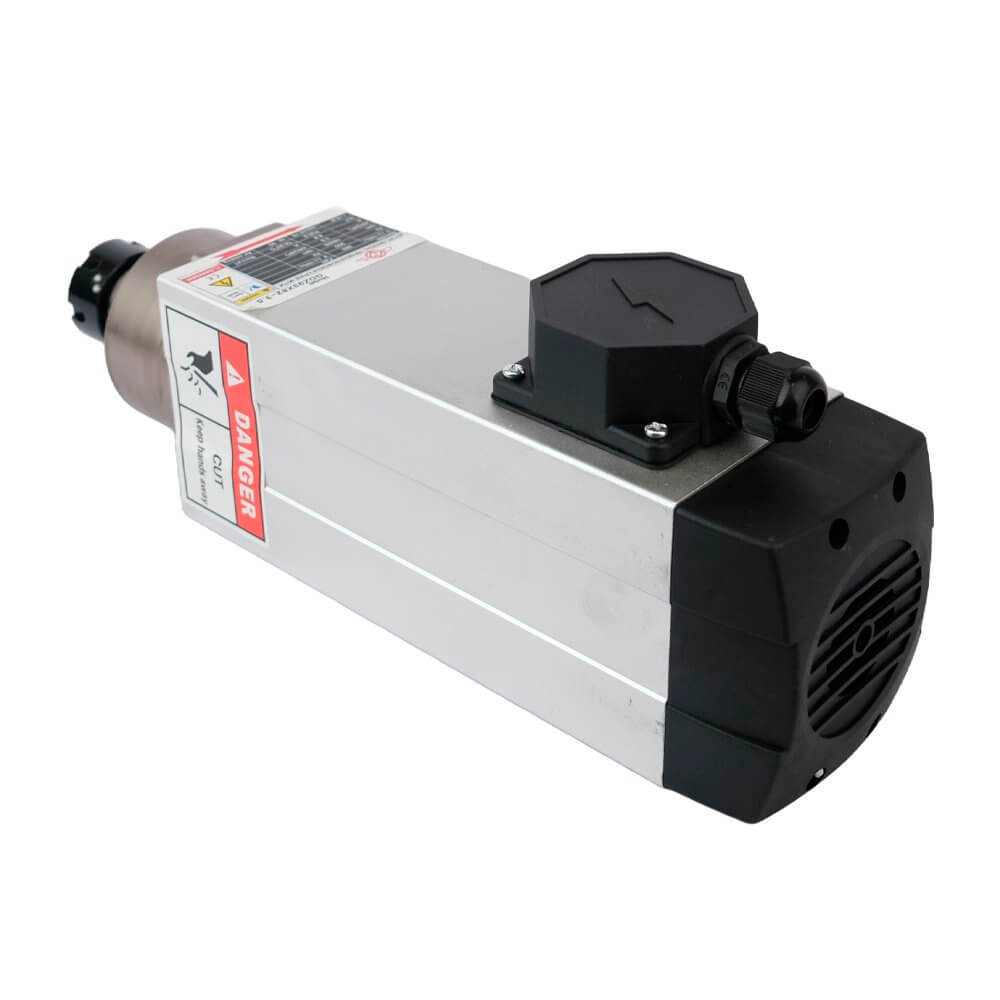

Промышленные шпиндели (4,5 кВт и выше, ER‑25, ER‑32)
Мощность от 4,5 киловатт открывает путь к настоящему промышленному фрезерованию. Такие шпиндели оснащаются цангами ER‑25 (гайка 42 мм) или ER‑32 (гайка 60 мм). Учтите: крупная гайка может мешать при обработке глубоких 3D‑рельефов мелкими короткими фрезами. Зато вы получаете возможность продуктивно работать фрезами диаметром более 12 мм, дорогими конусными и длинными фигурными фрезами по дереву.
Область применения: резка камня, глубокая фрезеровка металлов (сталь — фреза до 10 мм, глубина до 22 мм), распиловка толстых деревянных заготовок и брёвен. Напряжение питания — только 380 В. Для шпинделя с ER‑25 максимальная длина фрезы — 120 мм. Чтобы использовать инструмент длиной до 150 мм, потребуется шпиндель с ER‑32, диаметром вала от 40 мм и мощностью от 5,5 кВт.
Для кого: промышленные цеха, камнеобработка, судо- и авиамоделирование из металла, производство крупных деревянных скульптур.
Итоговая таблица рекомендаций
| Мощность | Цанга | Материалы и типовые задачи | Макс. фреза (сталь/дерево) | Глубина реза (сталь/дерево) |
|---|---|---|---|---|
| 0,8 кВт | ER‑11 | Ювелирка, воск, платы, пластик до 5 мм | 1 мм / 3,15 мм | 3 мм / 12 мм |
| 1,5 кВт (высокооб.) | ER‑11 | Микрофрезерование металлов, тонкая гравировка | 1,5 мм / 6 мм | 5 мм / – |
| 1,5 кВт (14 мм вал) | ER‑11 | Сувениры, модели, мягкие металлы | 2 мм / 4 мм | 7 мм / 15 мм |
| 1,5 кВт (19 мм вал) | ER‑16 | Дерево, пластик до 15 мм, 3D рельефы | 2,5 мм / 6 мм | 9 мм / 20 мм |
| 2,2 кВт | ER‑20 | Дерево до 30 мм, фанера, алюминий | 6 мм / 10 мм | 10 мм / 30 мм |
| 3–3,5 кВт | ER‑20 | 3D по дереву, камень, алюминий | 8 мм / 12,7 мм | 12 мм / 50 мм |
| 4,5+ кВт | ER‑25/32 | Промышленная резка камня, металлов, брёвен | 10+ мм / 12+ мм | 22+ мм / до сквозной |
Золотые правила выбора
-
Никогда не превышайте допустимую длину фрезы, указанную производителем шпинделя. Длинный инструмент создаёт огромный рычаг, мгновенно убивающий подшипники.
-
Для стали и твёрдых сплавов берите шпиндель с запасом мощности и максимально возможными оборотами. Тонкие фрезы по металлу требуют от 30 000 об/мин.
-
Если питание 220 В — проверьте, не нужен ли шпинделю трёхфазный преобразователь частоты. Многие модели от 2,2 кВт и выше работают только от 380 В.
-
Для ювелирных работ важнее малый диаметр гайки цанги, чем мощность. ER‑11 с гайкой 19 мм — лучший выбор.
-
Покупая б/у шпиндель, обязательно проверьте люфт и шум на разных оборотах — битые подшипники не лечатся дёшево.
Теперь, зная технические требования каждого типа, вы сможете осознанно подобрать шпиндель под свои задачи — от тончайшей гравировки на кольце до резки гранитных плит. Удачного выбора и чистого реза!
