Сухой пластинчато-роторный вакуумный насос 250 м³/ч — идеальное решение для вакуумных столов ЧПУ. Чистота, мощность и надежная фиксация заготовок без масла.

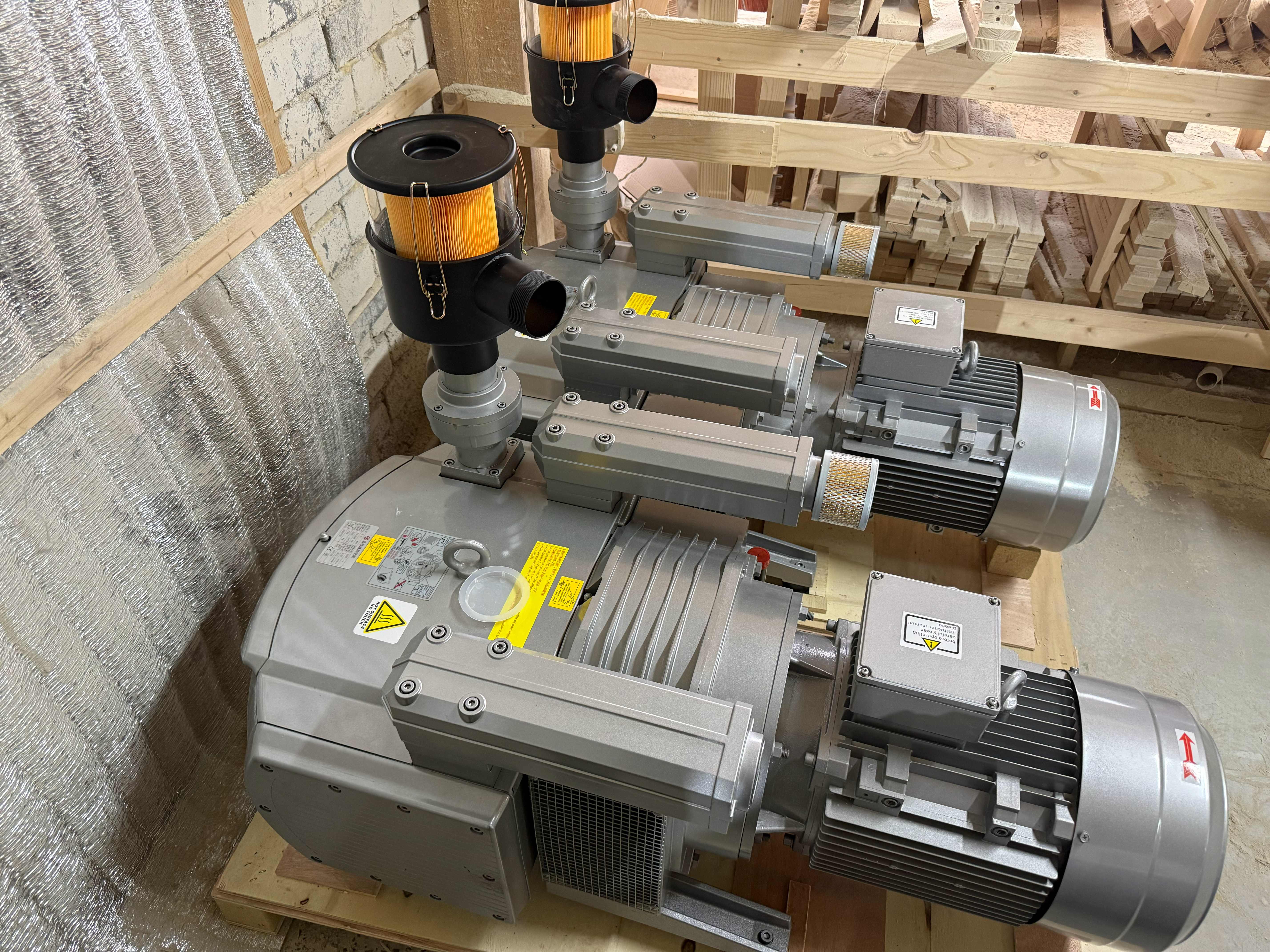

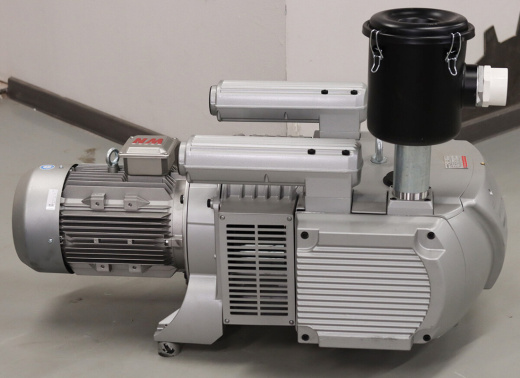

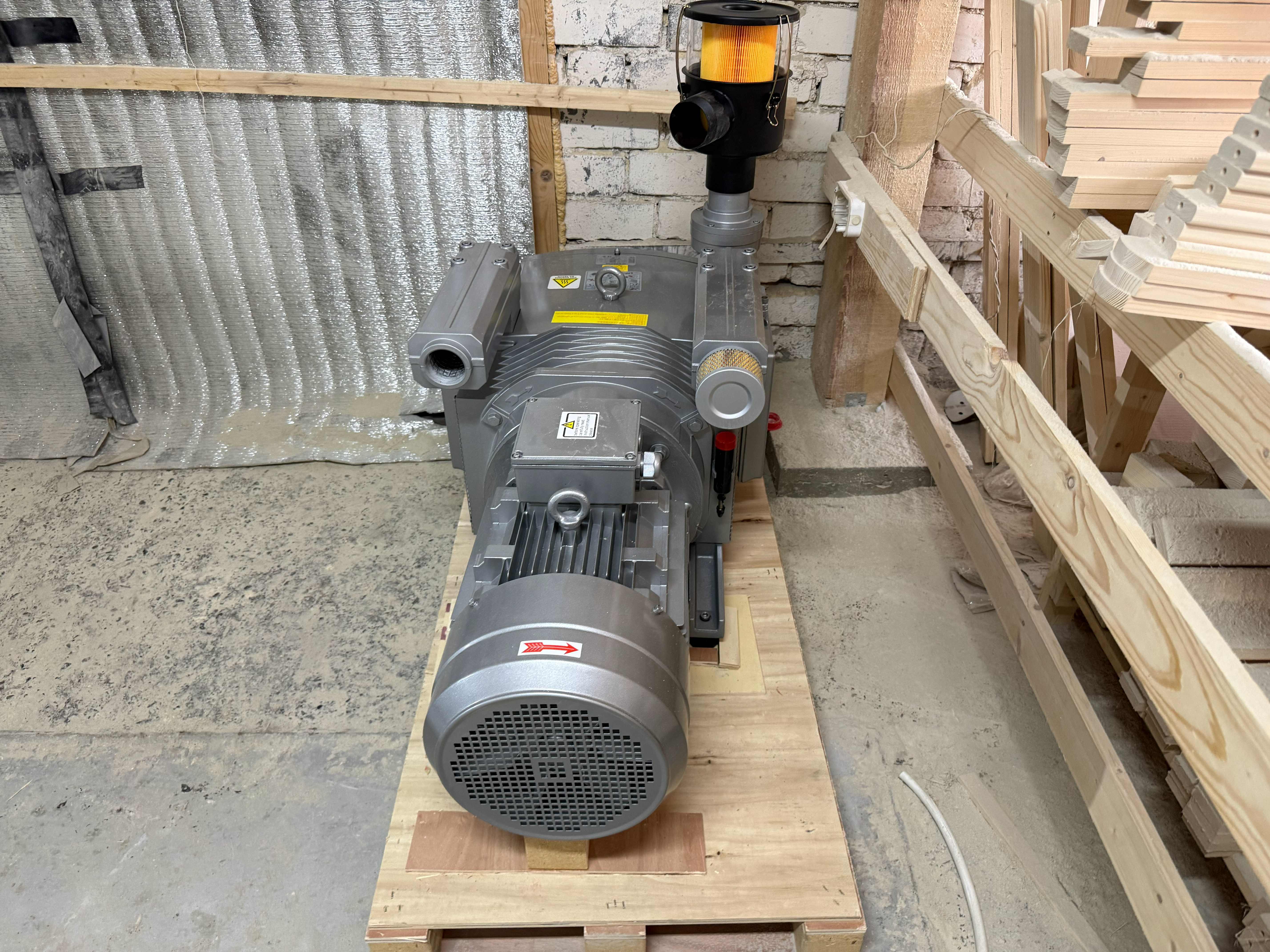

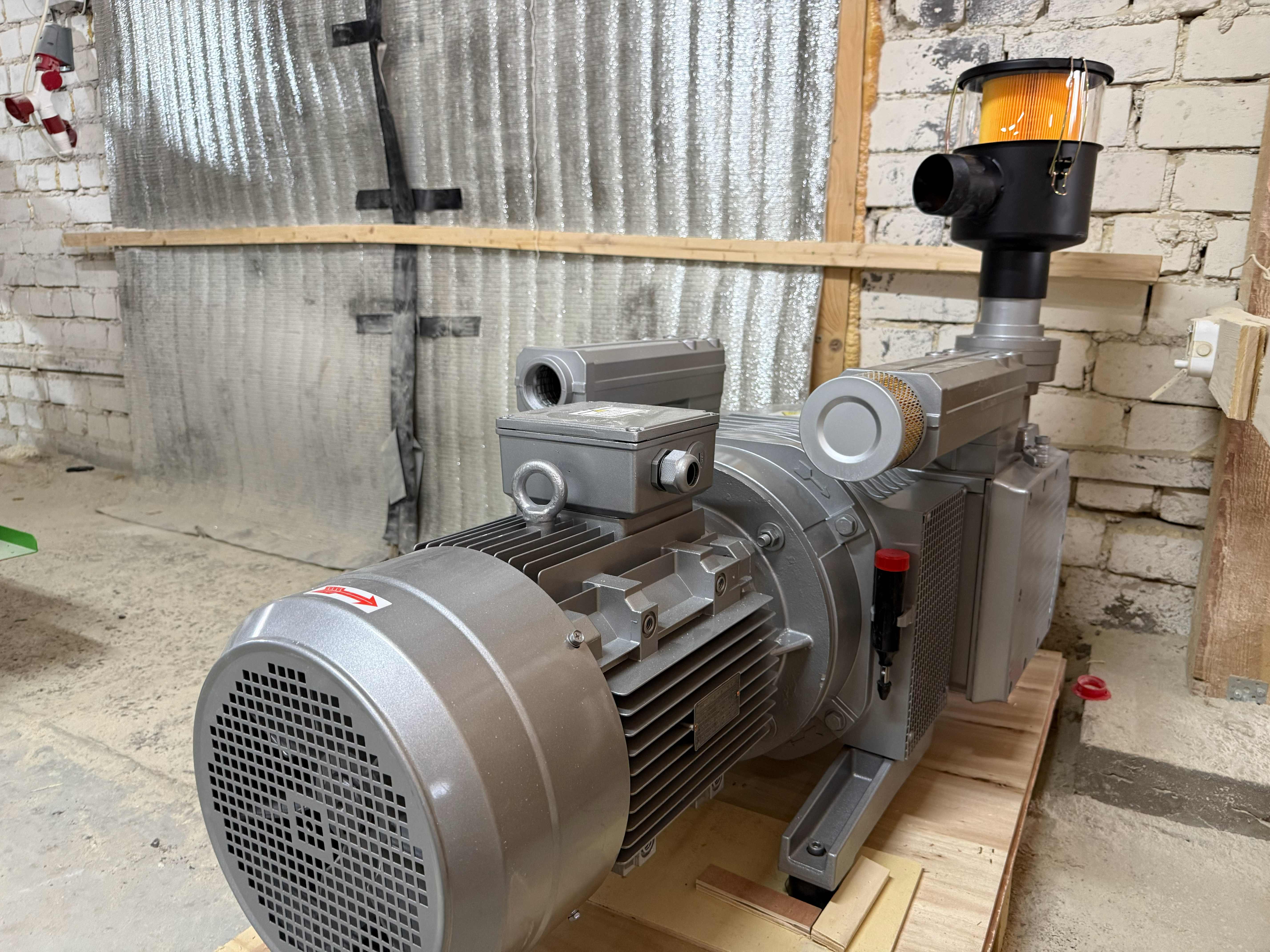

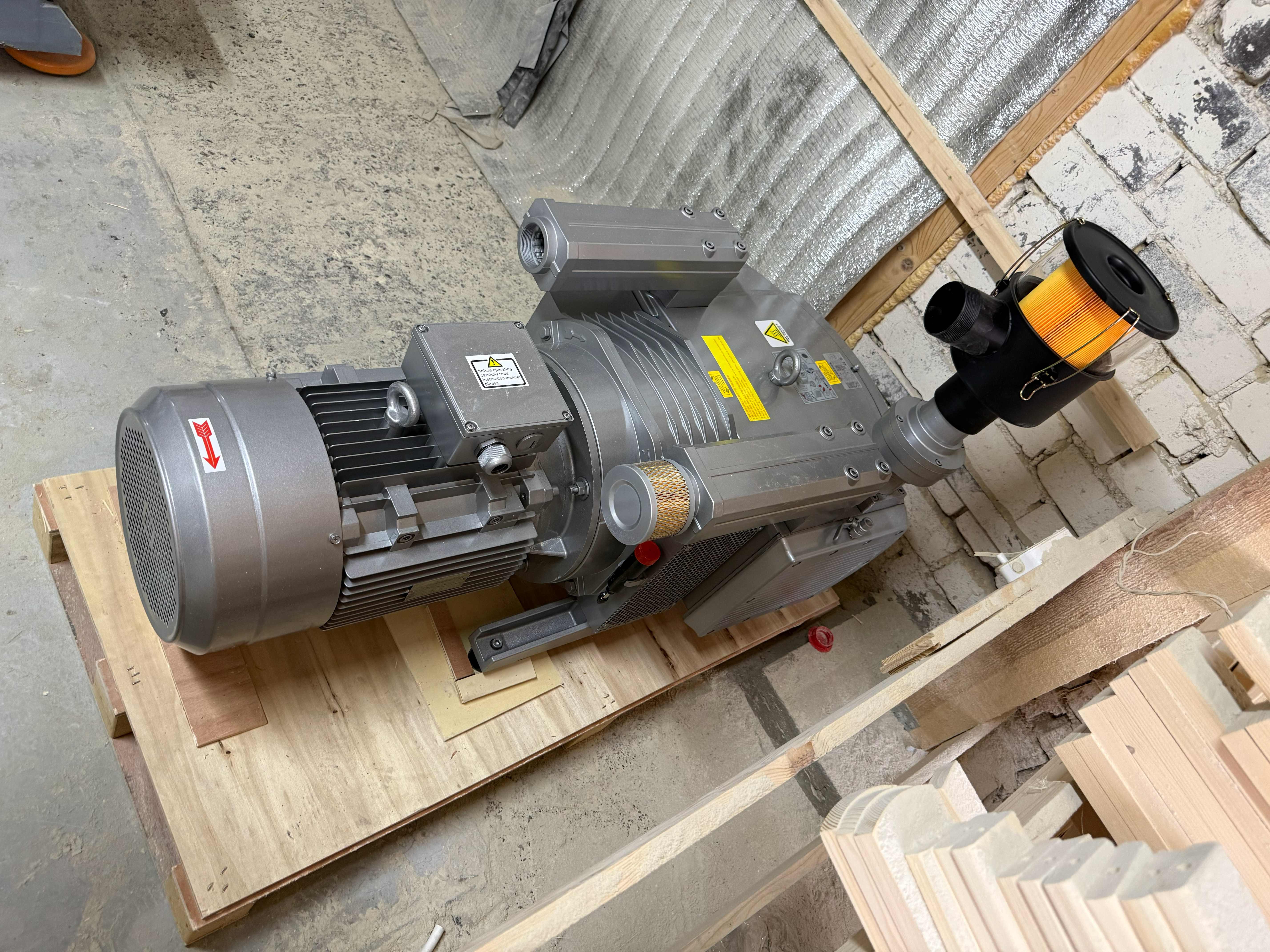

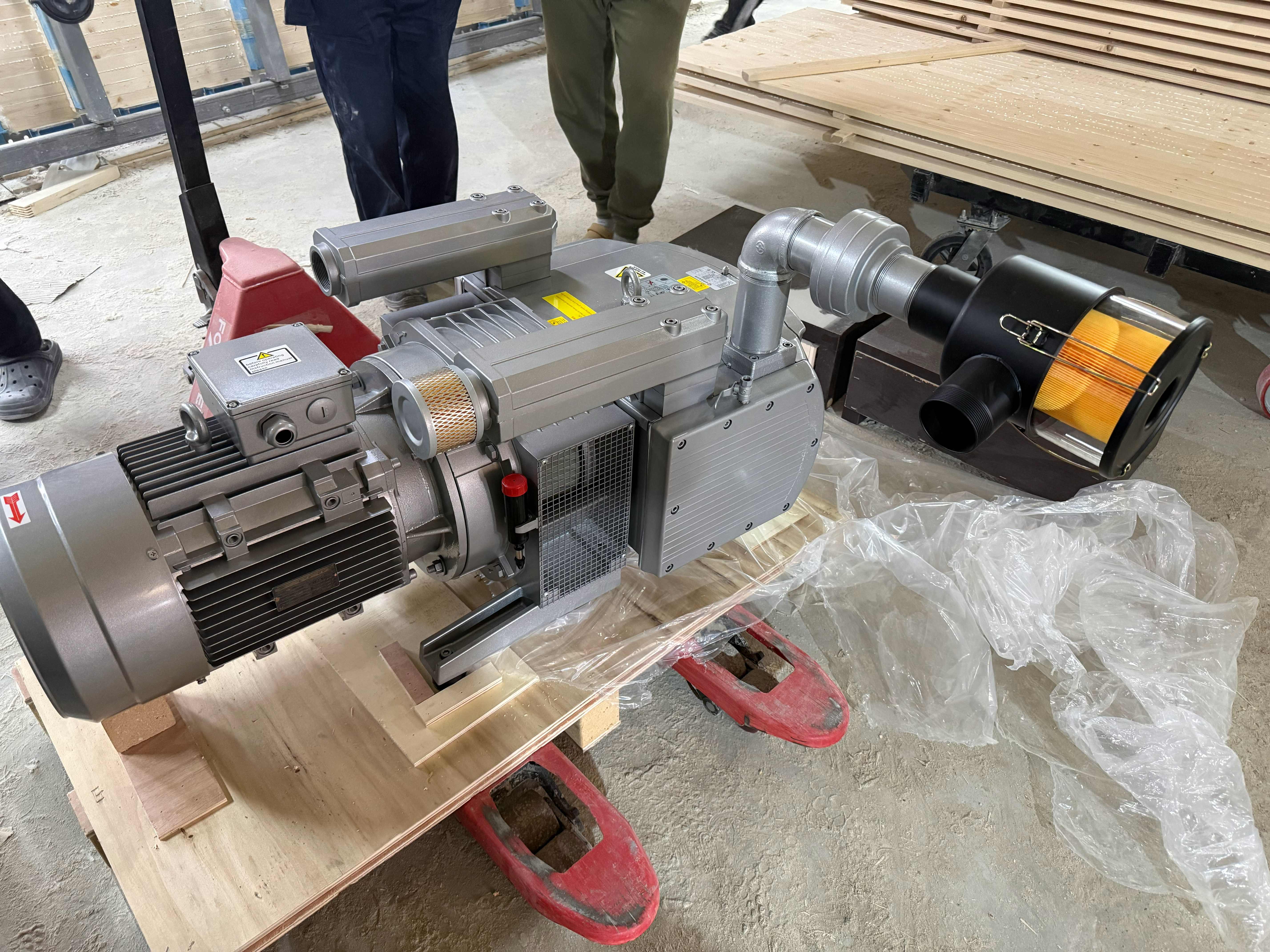

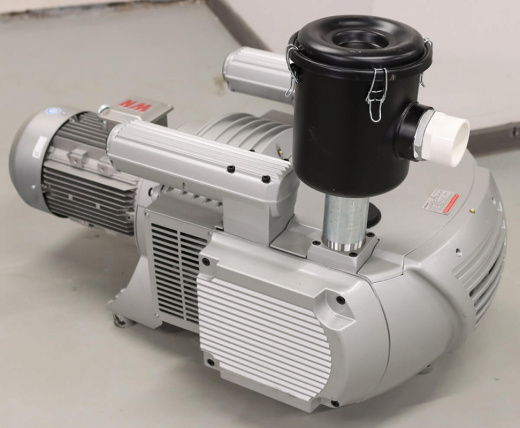

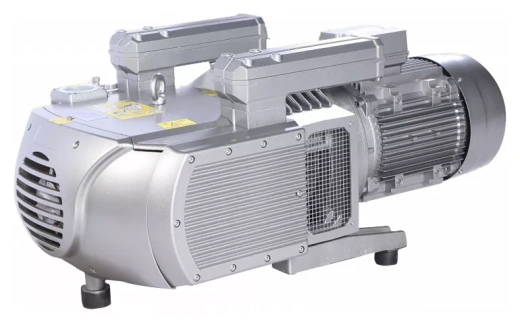

Вакуумный насос пластинчато-роторный сухого типа 250 м³/ч: Сердце вакуумной системы ЧПУ
Современное деревообрабатывающее и камнеобрабатывающее производство невозможно представить без использования фрезерных станков с ЧПУ. Одним из ключевых элементов, обеспечивающих эффективность и точность работы такого оборудования, является система фиксации заготовки. Традиционные механические струбцины уходят в прошлое, уступая место вакуумным столам. И здесь на первый план выходит надежный источник разрежения — вакуумный насос пластинчато-роторный сухого типа производительностью 250 м³/час.
В этой статье мы подробно разберем, почему оборудование именно этого типа и объема становится стандартом для большинства задач ЧПУ, как оно работает и на что обратить внимание при выборе.
Почему «сухой» и почему 250 м³/ч?
Для фрезерных станков с ЧПУ критически важна чистота процесса. Масляные вакуумные насосы, несмотря на свою распространенность, имеют существенный недостаток — масляный туман и необходимость частой замены рабочей жидкости. В условиях цеха, где работают люди и дорогостоящая электроника, это создает риски.
Сухой пластинчато-роторный вакуумный насос лишен этих проблем. Его рабочая камера не смазывается маслом (используются графитовые или композитные самосмазывающиеся пластины — лопатки ротора). Это гарантирует:
-
Экологичность: Отсутствие вредных испарений и масляных отложений на столе станка и в помещении.
-
Чистоту продукта: Если вы работаете с пищевыми материалами или пористыми породами дерева, масло не впитается в заготовку.
-
Минимальное обслуживание: Вам не нужно постоянно доливать масло, менять фильтры-маслоотделители и утилизировать отходы.
Производительность в 250 м³/час (или примерно 4.2 м³/мин) — это «золотая середина» для большинства популярных форматов станков. Такой объем откачки позволяет уверенно удерживать листы фанеры, МДФ, ДСП или пластика на столе площадью до 4-6 квадратных метров (в зависимости от пористости материала и герметичности системы). Этого достаточно как для раскроя плитных материалов, так и для позиционной обработки мелких деталей с использованием вакуумных кассет.
Устройство и принцип работы
Конструкция сухого пластинчато-роторного насоса относительно проста и надежна, что делает его ремонтопригодным и долговечным.
Внутри стального цилиндрического корпуса (статора) эксцентрично установлен ротор с пазами. В эти пазы вставлены подпружиненные пластины (лопатки), изготовленные из специального износостойкого материала (обычно графит или углепластик). При вращении ротора центробежная сила прижимает пластины к стенкам статора, создавая герметичные камеры переменного объема.
Воздух всасывается через входной патрубок, попадает в расширяющуюся камеру, затем при вращении ротора камера уменьшается, сжимая воздух и выталкивая его в выхлопной патрубок. Так как масло отсутствует, уплотнение между пластинами и корпусом обеспечивается точностью подгонки и свойствами материала пластин.

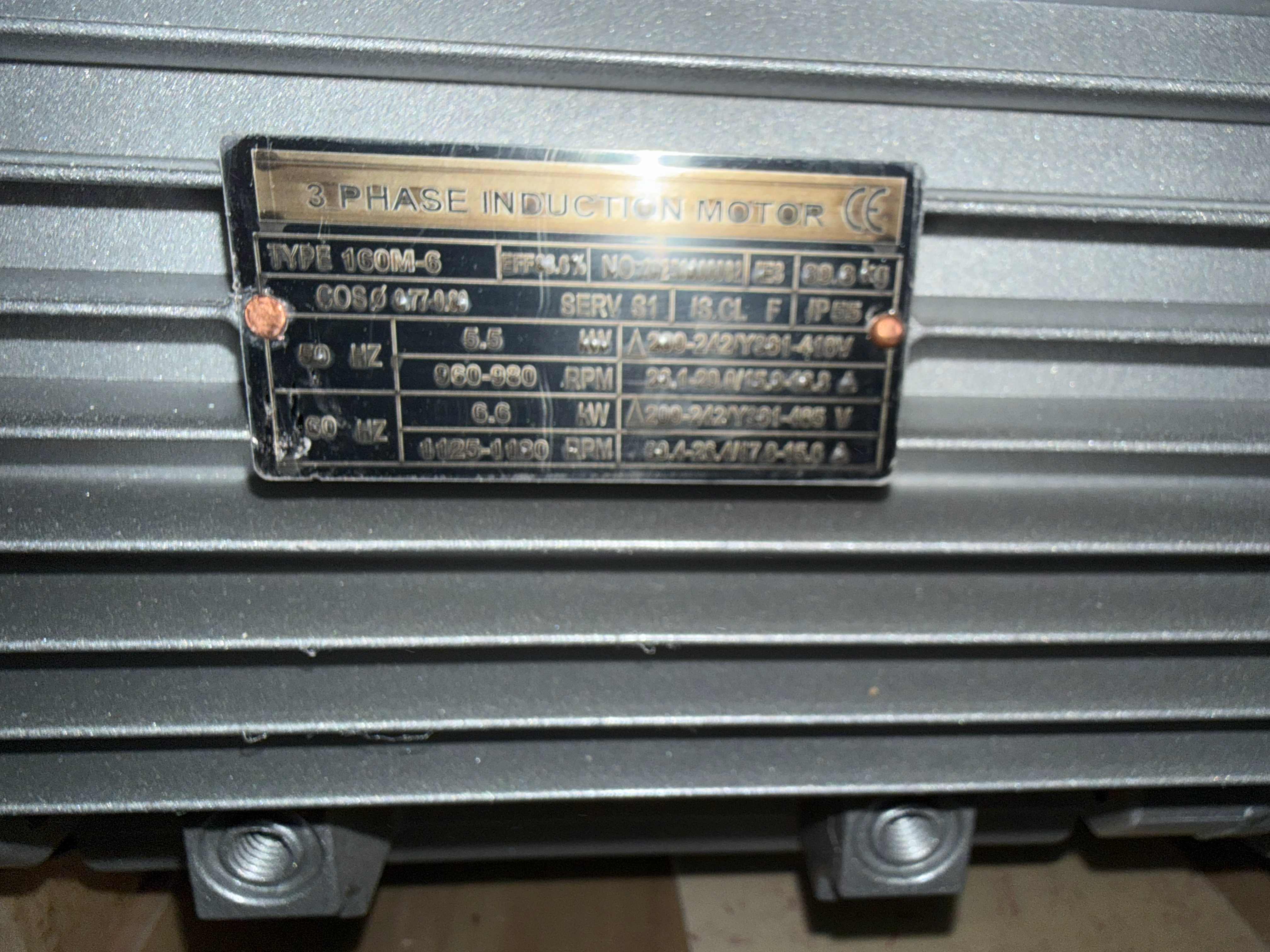

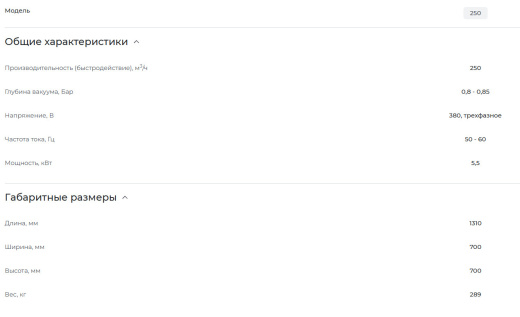

Насосы производительностью 250 м³/ч обычно оснащаются трехфазными электродвигателями мощностью около 5.5-7.5 кВт, что требует наличия в цехе сети 380 В. Они работают на номинальных оборотах (1500 или 3000 об/мин), обеспечивая стабильный вакуум (глубину) до 150–200 мБар абс. (или -800 мБар изб.), что является оптимальным для удержания большинства листовых материалов.
Преимущества использования на ЧПУ
Переход на сухой пластинчато-роторный насос 250 м³/ч дает владельцу ЧПУ-оборудования ряд неоспоримых преимуществ:
-
Высокая скорость откачки: Быстрый захват заготовки. Как только вы кладете лист на стол, насос быстро откачивает воздух из-под него, и деталь надежно фиксируется за считанные секунды.
-
Стабильность удержания: В отличие от центробежных вентиляторов (турбин), пластинчато-роторные насосы создают именно вакуум, а не просто сильный поток воздуха. Это позволяет удерживать заготовку даже при наличии микротрещин или неполном прилегании к столу.
-
Возможность работы с пористыми материалами: Сухие насосы этого типа менее критичны к попаданию пыли и мелкой стружки (по сравнению с масляными), а их высокая производительность позволяет компенсировать подсосы воздуха через неплотности.
-
Компактность: Оборудование занимает относительно немного места и может быть установлено рядом со станком или вынесено в отдельное помещение/технический коридор.
Критерии выбора и особенности эксплуатации
Выбирая насос для ЧПУ, не смотрите только на цену. Обратите внимание на следующие аспекты:
-
Материал пластин: Графитовые пластины — расходный материал. Уточните ресурс их работы и стоимость замены. В качественных насосах они служат 8000–12000 часов.
-

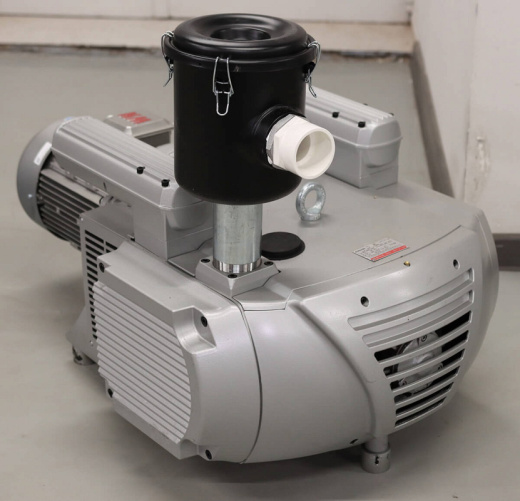

Наличие фильтров: На всасывающей линии обязательно должен стоять фильтр тонкой очистки. Стол ЧПУ — это место, где много пыли и опилок. Попадание мусора внутрь насоса критически сокращает срок службы пластин.
-
Охлаждение: Сухие насосы нагреваются сильнее масляных. Убедитесь, что выбранная модель имеет эффективное воздушное охлаждение (встроенный вентилятор на валу) и не перегревается при длительной непрерывной работе.
-
Комплектация: Часто насосы продаются без обратного клапана, фильтра и пускозащитной аппаратуры. Для корректной работы системы «насос-станок» эти элементы необходимо приобрести дополнительно.
Заключение
Вакуумный насос пластинчато-роторный сухого типа 250 м³/час — это оптимальное техническое решение для оснащения фрезерных и гравировальных станков с ЧПУ среднего и большого формата. Он сочетает в себе высокую производительность, необходимую для быстрой фиксации заготовок, и экологичность, которая ценится в современном производстве.
Инвестиция в качественный сухой насос окупается стабильностью работы, снижением процента брака (деталь не сдвинется во время обработки) и минимальными затратами на техническое обслуживание. Если вы хотите вывести эффективность своего ЧПУ-парка на новый уровень, присмотритесь к этому оборудованию.
