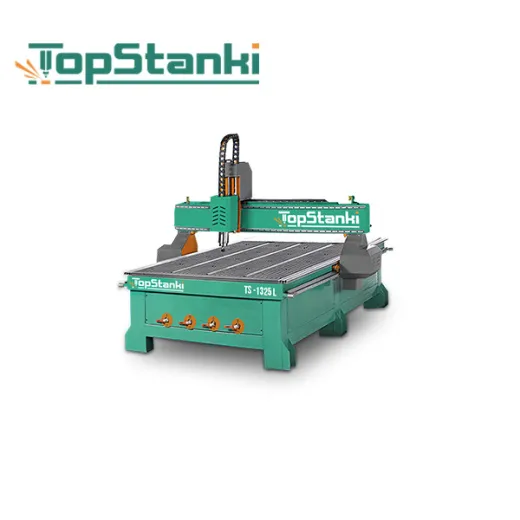

Фрезерный станок TOPSTANKI с ЧПУ TS 1625L

Фрезерный станок с ЧПУ TOPSTANKI TS 1625L: полный обзор технических характеристик и возможностей

Современное производство мебели, рекламной продукции и интерьерных элементов предъявляет высокие требования к точности, скорости и надёжности оборудования. Фрезерный станок с ЧПУ TOPSTANKI TS 1625L представляет собой промышленное решение, способное эффективно справляться с широким спектром задач — от высокоскоростной фрезеровки до тонкой гравировки. Данная модель относится к линейке лёгких портальных станков (серия L), однако по своим характеристикам и возможностям она уверенно конкурирует с оборудованием более тяжёлого класса.

Конструктивные особенности и рабочая зона

Станок TOPSTANKI TS 1625L выполнен по портальной схеме, что обеспечивает высокую жёсткость конструкции и стабильность при обработке крупногабаритных заготовок. Рабочая зона станка составляет 1600 мм по оси X и 2500 мм по оси Y. Такое рабочее поле позволяет обрабатывать листовые материалы стандартных размеров, включая фанеру, ДСП, МДФ и акриловое стекло, без необходимости предварительной резки заготовок.

Высота по оси Z составляет 300 мм, что даёт возможность обрабатывать достаточно толстые заготовки и создавать объёмные рельефы. Комбинированный вакуумный стол с Т-пазами для крепления заготовок — одна из ключевых особенностей данной модели. Стол разделён на 4 независимые вакуумные зоны, что позволяет надёжно фиксировать заготовки разных размеров и форм. Т-пазы дают дополнительную возможность механического крепления для материалов, которые не удерживаются вакуумом.

Приводы и направляющие

В конструкции станка используются линейные направляющие квадратного типа по всем трём осям — X, Y и Z. Это решение обеспечивает высокую точность позиционирования, снижает трение и износ, а также гарантирует длительный срок службы направляющих даже при интенсивной эксплуатации.

По осям X и Y применяется косозубая передача «шестерня — рейка». Данный тип привода отличается высокой надёжностью, способностью передавать значительные усилия и обеспечивать плавное движение портала при высоких скоростях. По оси Z используется шарико-винтовая передача (ШВП), которая гарантирует максимальную точность перемещения шпинделя по вертикали и минимизирует люфт.

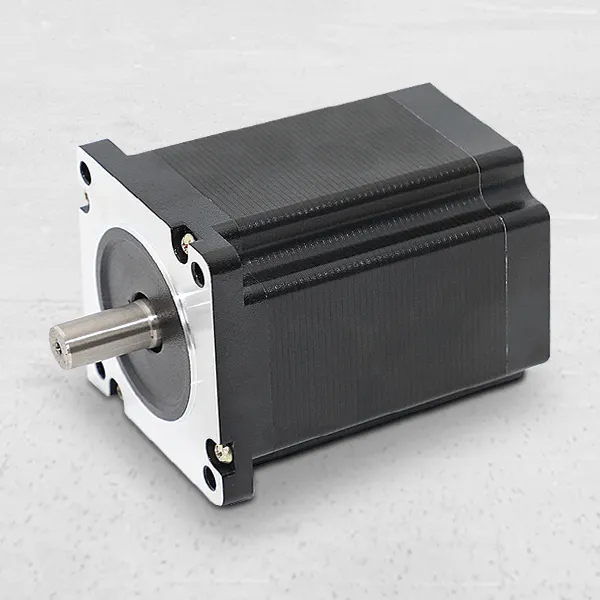

В качестве приводов перемещения установлены шаговые серво-моторы. Это современное решение, сочетающее в себе преимущества шаговых двигателей (простота управления и высокая надёжность) и сервоприводов (обратная связь по положению и стабильность момента). Скорость рабочего хода и максимальная скорость холостого хода достигают 12 м/мин, что обеспечивает высокую производительность при обработке крупных партий изделий.

Шпиндель и система охлаждения

Модель TS 1625L комплектуется шпинделем мощностью 3.2 кВт или 3.7 кВт на выбор. Максимальная частота вращения шпинделя составляет до 18 000 об/мин, что позволяет эффективно обрабатывать как мягкие материалы (дерево, пластик), так и более твёрдые (искусственный камень, алюминий).

Шпиндель может оснащаться водяным или воздушным охлаждением. Водяное охлаждение предпочтительно для длительной непрерывной работы, так как оно более эффективно отводит тепло и обеспечивает стабильный температурный режим шпинделя. Воздушное охлаждение проще в обслуживании и не требует дополнительной системы циркуляции жидкости. Смена инструмента осуществляется вручную с использованием цангового патрона ER20. Типоразмер ER20 позволяет использовать широкий ассортимент фрез и граверов с хвостовиками до 13 мм.

Система управления и программное обеспечение

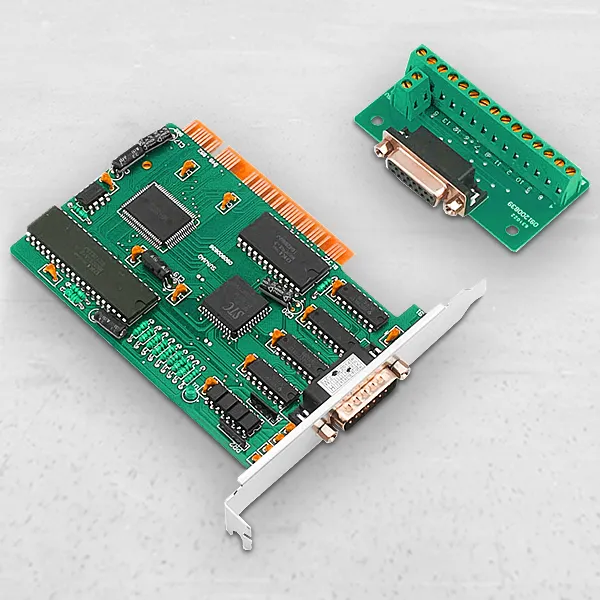

Управление станком осуществляется через систему NC Studio 5.5.6. Это популярное и проверенное решение, которое устанавливается на персональный компьютер через интерфейс PCI. NC Studio обеспечивает полный контроль над всеми узлами станка, позволяет загружать и выполнять управляющие программы, а также отслеживать процесс обработки в реальном времени.

Станок поддерживает команды управляющих программ в формате G-code — универсальный язык программирования для оборудования с ЧПУ. Это означает, что для подготовки управляющих программ можно использовать практически любое САМ-приложение, которое генерирует G-code: ArtCAM, AutoCAD, Type3, Ucancam и другие. Дополнительно в комплекте поставляется программное обеспечение ncstudio 5.

Система смазки и обслуживание

Смазка направляющих и передач осуществляется вручную, шприцеванием. Это простой и надёжный способ обслуживания, не требующий сложного дополнительного оборудования. При регулярном проведении смазочных работ срок службы всех подвижных узлов значительно увеличивается. Гарантийный срок обслуживания составляет 12 месяцев.

Энергопотребление и габариты

Станок работает от сети 380V или 220V, что делает его универсальным в плане подключения к различным типам электросетей. Общая мощность оборудования — 6 кВт. Транспортные габариты станка составляют 3050×1850×1500 мм, рабочие габариты — 3050×2600×1850 мм. Масса станка — 1000 кг.

Области применения

Благодаря своим техническим характеристикам, фрезерный станок с ЧПУ TOPSTANKI TS 1625L находит применение в самых разных сферах:

• Мебельное производство — декоративная обработка фасадов, вырезание корпусных элементов, изготовление дверей со сложным орнаментом.

• Деревообработка — гравировка по дереву, объёмная резьба, изготовление лестниц разного уровня сложности.

• Рекламная продукция — фигурная резка букв, логотипов и различных сувениров.

• Интерьерные решения — создание элементов интерьера, барельефов, бытовых предметов (хлебницы, разделочные доски).

• Обработка искусственного камня и пластика — высокоскоростная фрезеровка и гравировка оргстекла, акрила, композитных материалов.

Преимущества модели TOPSTANKI TS 1625L

Подводя итог, можно выделить ключевые преимущества данного станка:

1. Увеличенная рабочая зона — 1600×2500 мм позволяет обрабатывать крупноформатные листы без переустановки.

2. Комбинированный вакуумный стол с 4 зонами — надёжная фиксация заготовок любого размера.

3. Высокоточные направляющие и передачи — линейные направляющие квадратного типа, косозубая передача по X/Y и ШВП по Z обеспечивают точность и плавность хода.

4. Шаговые серво-моторы — сочетание надёжности шаговых двигателей и точности сервоприводов.

5. Мощный шпиндель до 3.7 кВт с частотой вращения до 18 000 об/мин — высокая производительность при обработке различных материалов.

6. Универсальная система управления NC Studio 5.5.6 — поддержка G-code и совместимость с большинством САМ-приложений.

7. Надёжная портальная конструкция — жёсткость и стабильность при интенсивной работе.

Фрезерный станок с ЧПУ TOPSTANKI TS 1625L — это оптимальный выбор для предприятий малого и среднего бизнеса, которые нуждаются в производительном, точном и надёжном оборудовании для обработки дерева, пластика, искусственного камня и композитных материалов. Сочетание увеличенной рабочей зоны, мощного шпинделя и современной системы управления делает эту модель универсальным решением для широкого круга задач в мебельной, рекламной и интерьерной индустрии.
