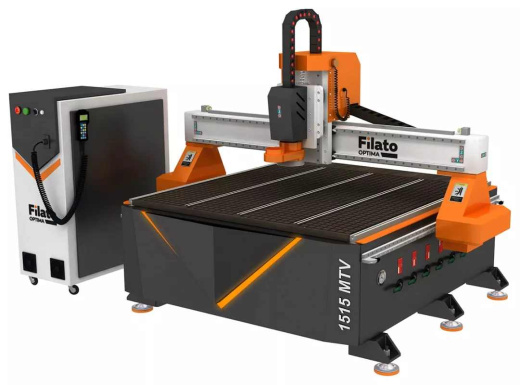

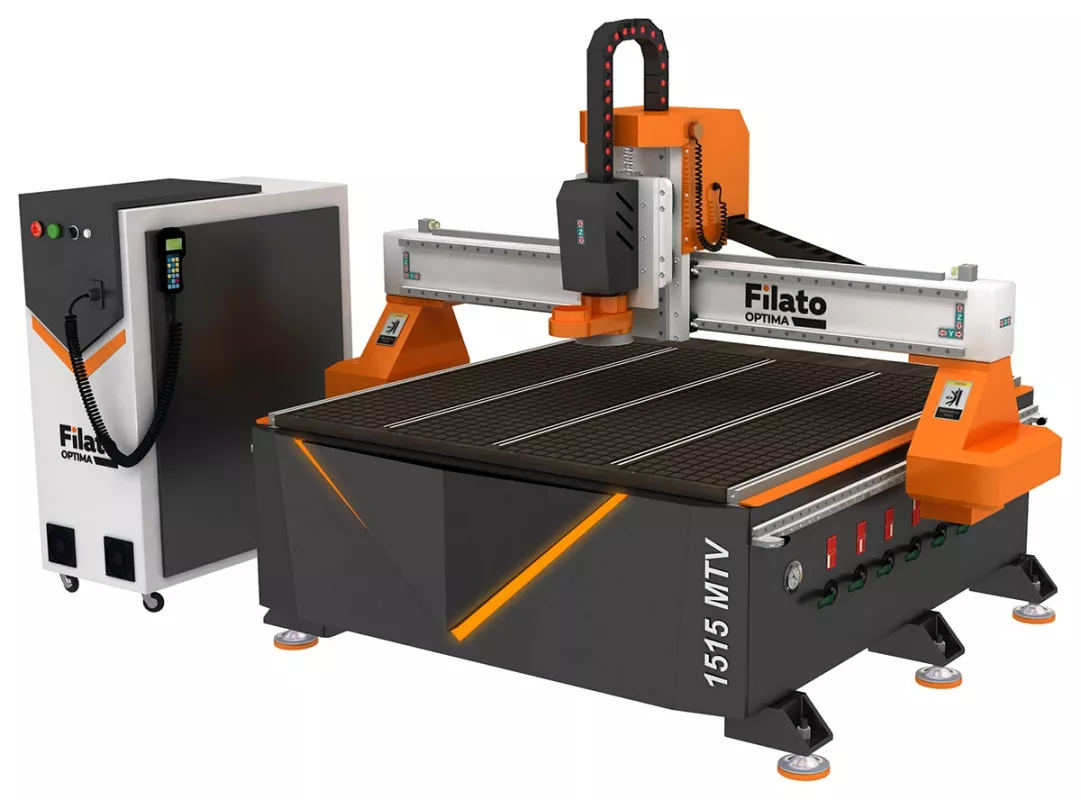

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1515 MTV

Filato Optima 1515 MTV: Универсальное решение для мебельного производства и рекламной индустрии

Современное производство предъявляет высокие требования к гибкости оборудования, точности обработки и скорости выполнения задач. Фрезерно-гравировальный станок с ЧПУ Filato Optima 1515 MTV представляет собой оптимальное решение для малых и средних предприятий, столярных мастерских и рекламных агентств. Эта модель сочетает в себе надежность промышленного оборудования и компактность, позволяя эффективно использовать производственные площади.

Filato Optima 1515 MTV — это не просто станок, а высокоточный инструмент, предназначенный для плоскостной фрезеровки (2D), объемной 3D-обработки и художественной гравировки. Рассмотрим его конструктивные особенности, технические характеристики и возможности более подробно.

Конструктивные особенности и надежность

Ключевое преимущество данной модели — ее цельнометаллическая конструкция. В то время как многие бюджетные станки используют алюминиевые сплавы, инженеры Filato сделали ставку на жесткость и виброустойчивость .

Цельносварная станина. Основа станка выполнена из стальных труб прямоугольного сечения. Такая конструкция обеспечивает высокую устойчивость к статическим и динамическим нагрузкам, возникающим в процессе резания. Станина обрабатывается на крупных металлообрабатывающих центрах за одну установку, что гарантирует идеальную геометрию посадочных мест под направляющие. Это напрямую влияет на итоговую точность позиционирования и долговечность оборудования .

Усиленный портал. Портал станка, который несет на себе шпиндельный узел, также выполнен из стали с дополнительными внутренними ребрами жесткости. В отличие от легких алюминиевых аналогов, стальной портал Filato Optima 1515 MTV практически не подвержен деформациям и скручиванию при высоких нагрузках, что позволяет вести обработку на максимальных скоростях без потери качества. Мощные стальные опоры портала увеличивают площадь контакта и дополнительно повышают жесткость конструкции .

Прецизионные направляющие и приводы

За точность перемещения рабочего органа отвечают высококлассные комплектующие.

• Направляющие: По осям X, Y и Z установлены высокоточные призматические направляющие тайваньского производства (серия 25). Они обеспечивают плавный ход и длительный срок службы без потери точностных параметров. Каждый подшипник оснащен тавотницей для удобства регламентного обслуживания .

• Передача по осям X/Y: Здесь используется передача «шестерня-рейка» с косозубым зацеплением (производства RoR, Германия). Косые зубья входят в зацепление постепенно, что обеспечивает плавность хода, снижение шума и вибраций по сравнению с прямозубыми аналогами. В зацеплении постоянно находится минимум две пары зубьев, что значительно повышает надежность и позволяет передавать большие усилия .

• Передача по оси Z: Для вертикальной оси, которая испытывает наибольшие нагрузки при врезании в материал, применяется шарико-винтовая передача (ШВП). ШВП практически исключает трение, преобразуя вращение двигателя в точное поступательное движение, что предотвращает износ узла и его нагрев даже при интенсивной работе .

Технические характеристики и мощность

В сердце станка установлен мощный электрошпиндель с воздушным охлаждением мощностью 3,5 кВт и максимальной частотой вращения до 18 000 об/мин . Этого достаточно для эффективной обработки широкого спектра материалов:

• Древесина всех пород (массив, фанера);

• Плитные материалы (ДСП, МДФ, ДВП);

• Композитные материалы (алюкобонд, дибонд);

• Пластики и полимеры (ПВХ, акрил, поликарбонат, оргстекло);

• Искусственный камень и цветные металлы .

Привод перемещения осуществляется шаговыми двигателями с ременными редукторами. Напряжение питания — 380 В, установленная мощность — 5,7 кВт, вес станка составляет 800 кг .

Основные параметры рабочего поля:

• Зона обработки (X/Y): 1550 x 1550 мм.

• Перемещение по оси Z (высота обработки): 300 мм.

• Размер вакуумного стола: 1500 x 1500 мм.

• Максимальный диаметр инструмента: 16 мм (цанга ER25) .

Комбинированный стол и функциональность

Filato Optima 1515 MTV оснащен комбинированным рабочим столом, что является большим преимуществом. Он совмещает в себе вакуумные присоски и Т-образные пазы.

• Вакуумный способ: Идеален для быстрой фиксации листовых материалов по всей площади, исключая их повреждение и обеспечивая равномерный прижим.

• Механический прижим: Т-пазы позволяют использовать струбцины для фиксации заготовок сложной формы или в случаях, когда использование вакуума нецелесообразно. Это экономит электроэнергию, так как можно отключать вакуумный насос .

Станок поставляется с рядом полезных опций, входящих в базовую комплектацию:

• Аспирационный кожух со щетками для подключения пылеудаления.

• Система ручного датчика калибровки инструмента (для определения длины фрезы и плоскости стола).

• Система управления NK105 (NC-Studio), позволяющая загружать программы с USB-носителя без использования персонального компьютера .

Области применения

Благодаря своим характеристикам, Filato Optima 1515 MTV находит применение в различных сферах:

1. Мебельное производство: Раскрой плитных материалов, изготовление фасадов с фрезеровкой, создание столешниц и элементов корпусной мебели.

2. Интерьерный и экстерьерный декор: Производство резных элементов лестниц, барельефов, фигурных наличников, декора для деревянных домов.

3. Рекламное производство: Вырезка объемных букв, логотипов, изготовление выставочных стендов из ПВХ и акрила .

4. Моделирование и литье: Изготовление мастер-моделей для литья, формообразование.

Заключение

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1515 MTV — это надежная инвестиция в производство. Он предлагает редкое сочетание увеличенного рабочего поля (более 1,5 метров) и компактных размеров установки. Стальная жесткая конструкция в паре с качественной элементной базой (косозубые рейки, ШВП, мощный шпиндель) позволяет добиваться высокой чистоты обработки и производительности.

Если ваш бизнес связан с деревом, пластиком или композитными материалами, и вам нужен универсальный станок, способный работать как с листовым раскроем, так и с объемным 3D-фрезерованием, модель Filato Optima 1515 MTV станет отличным выбором, подтвержденным инженерными расчетами и практикой эксплуатации.
