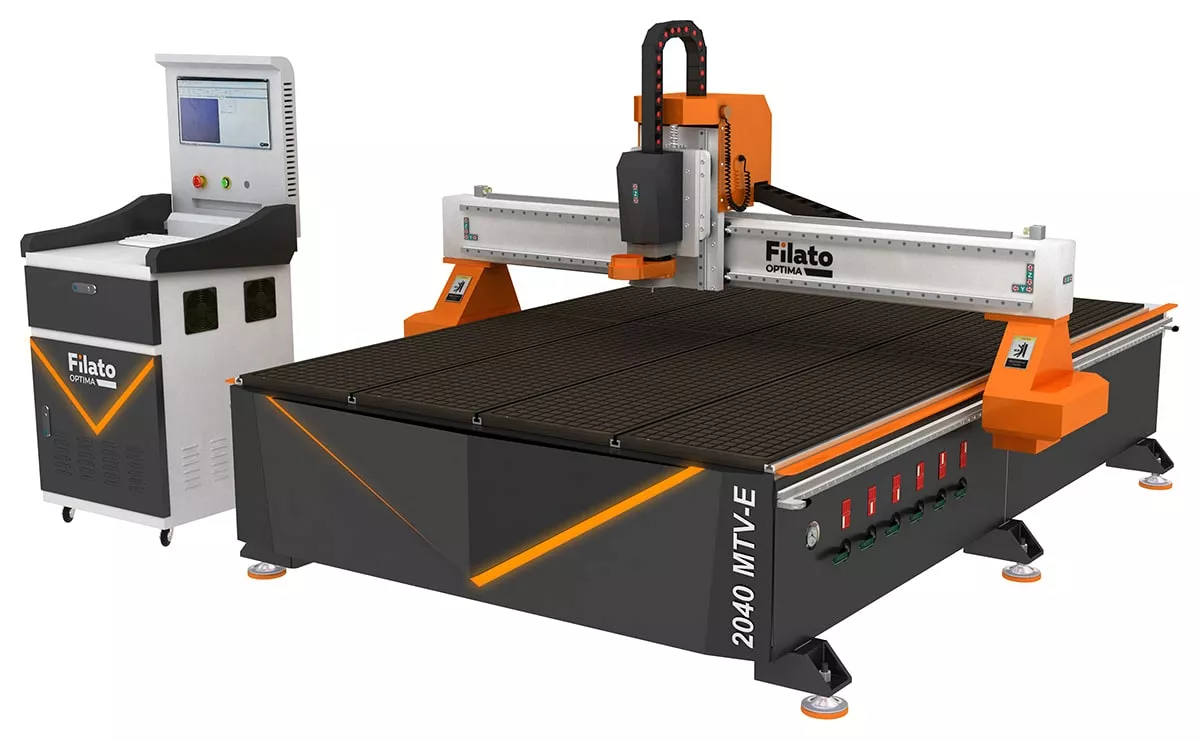

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2040 MTV-E

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2040 MTV-E — обзор мощного портального решения

В современном мебельном производстве и рекламной сфере востребовано оборудование, способное эффективно обрабатывать крупногабаритные листовые материалы. Одним из таких решений является фрезерно-гравировальный станок с ЧПУ Filato Optima 2040 MTV-E. Это профессиональный портальный станок, рассчитанный на высокие нагрузки, точность и длительный срок службы. Рассмотрим его ключевые особенности, конструкцию и возможности подробнее.

Основные характеристики и область применения

Модель Optima 2040 MTV-E выделяется внушительной рабочей зоной. При размере стола 2080x4050 мм область обработки составляет 2100x4000 мм по осям X и Y. Это позволяет работать с целыми листами фанеры, ДСП, МДФ или акрила, минимизируя количество стыков и отходов. Ход по оси Z равен 300 мм, что открывает возможности для обработки достаточно толстых заготовок или использования длинного инструмента.

Станок оснащен мощным электрошпинделем с жидкостным охлаждением мощностью 4,5 кВт. Он способен развивать до 24 000 оборотов в минуту, обеспечивая чистый рез и высокую производительность. Водяное охлаждение делает работу шпинделя тихой и стабильной даже при длительных нагрузках, предотвращая перегрев.

Благодаря своим характеристикам, станок успешно справляется с широким спектром задач:

• Раскрой листовых материалов (ДСП, МДФ, фанера, массив дерева).

• 2D и 3D фрезерование и гравировка.

• Изготовление мебельных фасадов, столешниц, дверей.

• Обработка пластиков, композитов и мягких металлов (алюминий, латунь).

• Производство рекламных конструкций и элементов декора.

Конструктивные особенности и надежность

Производитель Filato уделяет особое внимание жесткости и стабильности конструкции. Станина станка сварена из стальных труб прямоугольного сечения и усилена внутренними ребрами жесткости. Это практически исключает вибрации и деформации при высокоскоростной обработке. Сам портал также выполнен из стали, что является преимуществом перед более легкими алюминиевыми аналогами, гарантируя стабильность геометрии на протяжении всего срока эксплуатации.

Перемещение рабочих органов организовано следующим образом:

• По осям X и Y (портал и каретка) используется передача шестерня-рейка с косозубым зацеплением. Такое решение обеспечивает плавность хода, снижение шума и равномерное распределение нагрузки, что критично для длинной оси Y (4 метра).

• По оси Z применяется высокоточная шарико-винтовая передача (ШВП). Она гарантирует высокую точность позиционирования и отсутствие люфтов при вертикальных перемещениях, особенно важных при выборке пазов и 3D-обработке.

• Все перемещения осуществляются по профессиональным призматическим направляющим рельсового типа, обеспечивающим высокую точность и ресурс.

В качестве приводов используются шаговые двигатели с ременным редуктором, что дает необходимое усилие для перемещения массивного портала. Управляет всей системой контроллер на базе NC Studio 5.5.60 PCI. Это популярная и понятная система, обеспечивающая стабильную связь с компьютером и полный контроль над процессами.

Продуманный рабочий стол и комплектация

Ключевая особенность модели — комбинированный рабочий стол. Он выполнен из износостойкого полимера и совмещает в себе:

1. Вакуумные зоны. Стол разделен на шесть независимых секций, что позволяет надежно фиксировать листы любого формата, включая небольшие детали. Для полноценной работы с вакуумом рекомендуется использовать один или два (суммарной производительностью от 320 м³/ч) насоса, которые приобретаются отдельно.

2. Т-образные пазы. Встроенные алюминиевые направляющие позволяют использовать механические струбцины для фиксации заготовок, когда включение вакуума нецелесообразно (например, при обработке единичных деталей или материалов, негерметичных для вакуума).

Такая гибкость существенно расширяет технологические возможности и позволяет экономить электроэнергию.

Базовая комплектация станка включает все необходимое для запуска: сам станок с проложенными кабель-каналами, шкаф управления, аспирационный кожух для подключения пылеудаления, циркуляционный насос для охлаждения шпинделя, регулируемые опоры и ящик с ЗИП (ключами, струбцинами, стартовым набором цанг ER20 и фрез).

Дополнительные опции

Для расширения функционала производитель предлагает ряд опций:

• Чиллер CW-5200 для более эффективного и автономного охлаждения шпинделя.

• Вакуумные насосы различного типа (пластинчато-роторные или вихревые).

• 4-я ось (поворотное устройство), превращающая станок в токарно-фрезерный центр для обработки балясин и тел вращения длиной до 2000 мм.

• Прижимные ролики для фиксации мелких деталей или пакетной раскройки листов.

• Мощная аспирационная установка (от 3000 м³/ч) для эффективного удаления отходов.

Заключение

Фрезерно-гравировальный станок Filato Optima 2040 MTV-E представляет собой сбалансированное решение для предприятий, которым необходима обработка крупногабаритных материалов с высокой точностью и производительностью. Мощная стальная конструкция, энергоэффективный шпиндель 4,5 кВт с водяным охлаждением, надежные приводы (рейка с косым зубом + ШВП) и универсальный комбинированный стол делают эту модель выгодным вложением в производственные мощности. При доступной цене -  это один из самых интересных вариантов в своем классе на рынке.

Напоминаем, что для эффективной работы станка потребуется дополнительное оборудование: вакуумный насос(ы) и аспирационная установка. Квалифицированные специалисты помогут вам подобрать оптимальную комплектацию под ваши задачи, а также обеспечат запуск, обучение персонала и послегарантийное обслуживание.
