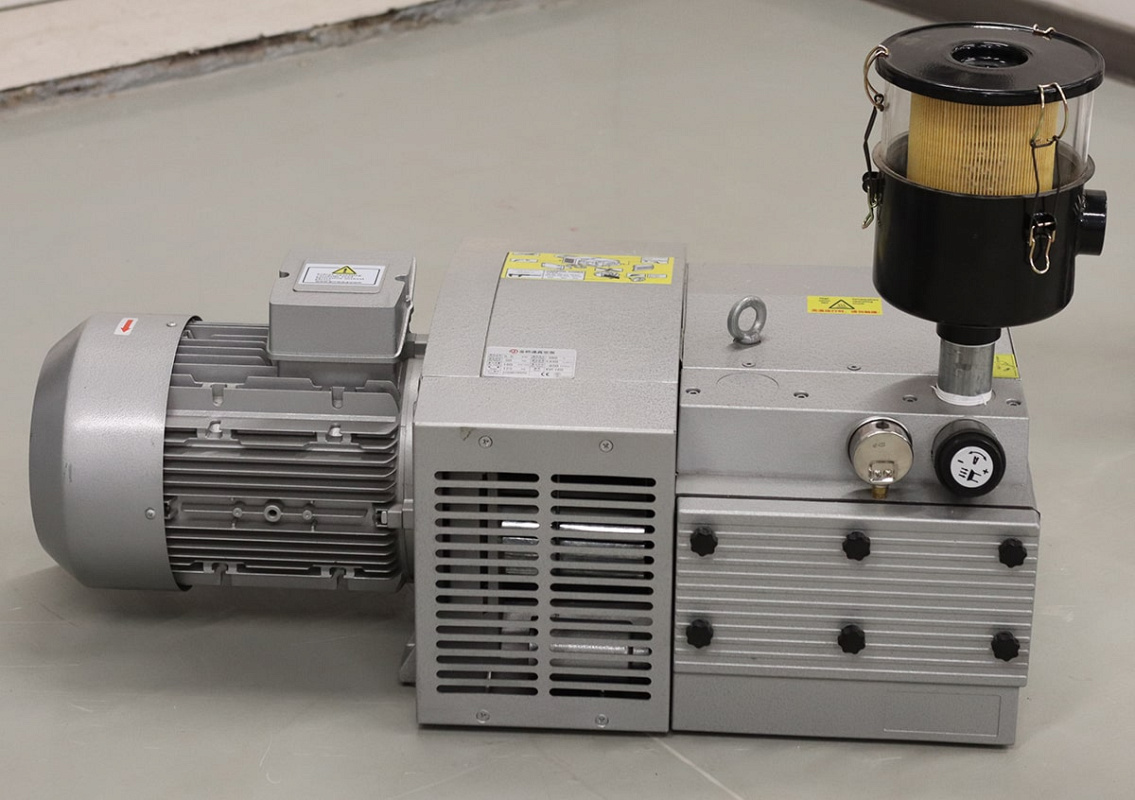

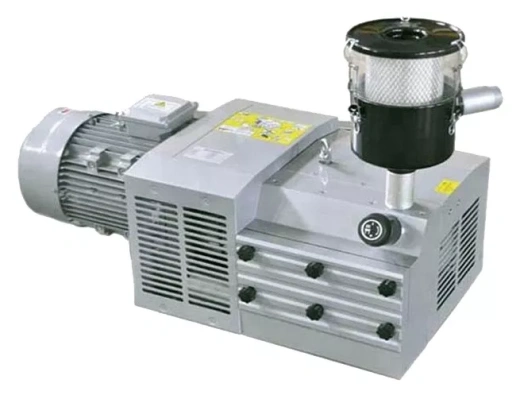

Вакуумный насос пластинчато-роторный сухого типа - 160 м3/час для ЧПУ: Эталон чистоты и мощности
Современные обрабатывающие центры с ЧПУ требуют не только точности позиционирования инструмента, но и предельной надежности крепления заготовки. Отказ от механических прижимов в пользу вакуумных столов произвел революцию в деревообработке, производстве мебели и рекламной продукции. Сердцем такой системы является вакуумный насос. В данной статье мы детально рассмотрим оборудование, которое становится золотым стандартом для фрезерных станков — сухой пластинчато-роторный вакуумный насос производительностью 160 м³/час.
Мы разберем, почему именно эта модификация пользуется высоким спросом, как она устроена, и какие задачи позволяет решать на современном производстве.
Что такое сухой пластинчато-роторный вакуумный насос?
Пластинчато-роторные (или ротационно-пластинчатые) насосы относятся к категории объемных машин. Их принцип действия основан на вращении эксцентрично расположенного ротора с пластинами (лопатками) внутри цилиндрической камеры. Под действием центробежной силы пластины прижимаются к стенкам камеры, захватывая порцию воздуха, сжимая ее и выталкивая в атмосферу .
Главное отличие «сухой» технологии от классической масляной заключается в отсутствии смазочного материала в рабочей камере. Если в масляных моделях масло выполняет функции уплотнения зазоров, отвода тепла и смазки, то в безмасляных (сухих) агрегатах эта задача решается за счет применения современных материалов .
Конструктивные особенности сухих насосов на 160 м³/ч
В сухих пластинчато-роторных вакуумных насосах лопатки изготавливаются из самосмазывающихся материалов — чаще всего из высокопрочного графита или композитных материалов на его основе . Они обладают низким коэффициентом трения и высокой износостойкостью. Отсутствие масла в камере сжатия накладывает отпечаток и на конструкцию корпуса: здесь нет масляного резервуара, сепараторов и сложной системы фильтрации масляного тумана. Это делает конструкцию проще и надежнее, но предъявляет повышенные требования к качеству обработки внутренних поверхностей и зазорам между деталями.
Производительность в 160 м³/час (или 160 кубов в час) является оптимальной для большинства фрезерных станков с рабочим полем 2х3 метра и более. Такой объем откачки позволяет быстро создать необходимый уровень разрежения даже при наличии небольших неплотностей, которые неизбежны при обработке фрезерованного материала.
Преимущества использования сухого насоса 160 м³/ч для ЧПУ
Почему владельцы фрезерных станков все чаще отказываются от масляных систем в пользу сухих пластинчато-роторных насосов? Существует несколько весомых аргументов:
1. Экологичность и чистота рабочей зоны
Масляные насосы неизбежно производят масляный туман на выхлопе. Со временем масляная пленка оседает на внутренних стенках вакуумных магистралей, на станине станка и в помещении цеха. Сухой насос для ЧПУ работает абсолютно чисто: выхлопной воздух не содержит примесей масла. Это критически важно для поддержания чистоты на производстве и здоровья персонала .
2. Простота эксплуатации и обслуживания
Обслуживание сухого пластинчато-роторного насоса сводится к периодической замене графитовых пластин и очистке фильтров. Вам больше не нужно проверять уровень масла, менять его каждые 500-1000 моточасов и утилизировать отработку. Это снижает стоимость владения оборудованием и экономит время технологов .
3. Устойчивость к обратному забросу
В системах вакуумных столов для ЧПУ существует риск попадания пыли и мелкой стружки в насос. Масляные агрегаты крайне чувствительны к загрязнениям: пыль ухудшает свойства масла и приводит к заклиниванию. Графитовые пластины сухого насоса менее критичны к легким загрязнениям, а специальные фильтры на входе (в комплекте с качественным насосом 160 м³/ч) успешно защищают проточную часть от абразивного износа.
4. Стабильность характеристик
Сухие пластинчато-роторные вакуумные насосы обеспечивают предельное остаточное давление в районе 100-150 мбар . Этого уровня более чем достаточно для надежной фиксации пористых материалов (МДФ, ДСП, фанеры) и плотных пластиков. Более глубокий вакуум здесь не требуется, так как главную роль играет не глубина, а скорость откачки (производительность), позволяющая компенсировать подсос воздуха через поры материала.
Применение в деревообработке и не только
Насосы производительностью 160 м3/час находят широчайшее применение в различных отраслях. Основное назначение — создание разряжения в вакуумных столах и вакуумных захватах .
-
Мебельное производство: Фиксация плит ДСП и МДФ на фрезерных и присадочных станках. Высокий расход воздуха позволяет надежно удерживать крупногабаритные листы даже при фрезеровке "в ноль".
-
Производство упаковки и полиграфия: Используется в термоформовочных машинах, устройствах подачи листа и вакуумных столах печатных машин.
-
Пищевая промышленность: Применяется в упаковочном оборудовании, где наличие масла категорически запрещено санитарными нормами .
Как выбрать насос 160 м³/час?
Если вы остановили свой выбор на производительности 160 м³/ч, обратите внимание на несколько технических нюансов:
-
Материал пластин: Уточните, из чего изготовлены лопатки ротора. Графит высокого качества обеспечивает ресурс до 20 000 часов и более . Дешевые аналоги могут потребовать замены уже через 3000-4000 часов.
-
Мощность двигателя: Для обеспечения производительности 160 м³/ч мощность электродвигателя обычно составляет 4-5,5 кВт. Убедитесь, что ваша сеть выдерживает пусковые токи.
-
Уровень шума: Сухие насосы могут работать громче масляных. Производительность 160 м³/ч сопровождается шумом в районе 70-76 дБ . Если станок стоит не в отдельном помещении, возможно, потребуется установка глушителя или шумозащитного кожуха.
-
Наличие фильтра: Обязательно убедитесь в наличии качественного входного фильтра. Для насоса, работающего в запыленной среде деревообработки, фильтр — это жизненно необходимый аксессуар.
Заключение
Сухой пластинчато-роторный вакуумный насос 160 м3/час — это современное, эффективное и экологичное решение для вакуумных систем фрезерных станков с ЧПУ. Он сочетает в себе высокую производительность, необходимую для работы с крупноформатными материалами, и простоту обслуживания, выгодно отличающую его от устаревших масляных аналогов. Инвестируя в качественный безмасляный агрегат с графитовыми пластинами, вы обеспечиваете бесперебойную работу вашего производства, чистоту в цехе и снижение эксплуатационных расходов на долгие годы.
