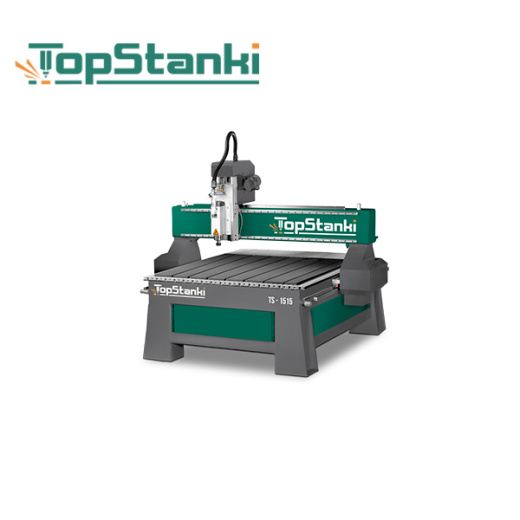

Фрезерный станок TOPSTANKI с ЧПУ TS-1515

TOPSTANKI TS-1515: Флагманская точность и мощь в формате 1500х1500 мм

Современный рынок деревообработки и производства композитных материалов требует от оборудования не просто высокой производительности, но и бескомпромиссной точности при работе с крупногабаритными листами. Именно в этой нише особенно ярко выделяется фрезерный станок с ЧПУ TOPSTANKI TS-1515 — устройство, которое органично сочетает в себе инженерную продуманность, высокую жесткость конструкции и доступный функционал профессионального уровня.

В этой статье мы детально разберем все технические аспекты модели TS-1515, ее преимущества перед конкурентами и сценарии использования, чтобы вы могли принять взвешенное решение о покупке.

Конструктивные особенности и геометрия станка

Главная визитная карточка любого фрезерного оборудования — это его рабочий стол и ходовые оси. TOPSTANKI TS-1515 предлагает впечатляющую рабочую зону по осям X и Y, которая составляет ровно 1530 х 1530 мм. Такое решение делает станок идеальным кандидатом для обработки стандартных листов фанеры, МДФ, ДСП и акрилового стекла размером 1525х1525 мм без необходимости резки заготовок на части. Оператор получает возможность обрабатывать целый лист за один установ, что сводит к минимуму количество стыков и повышает точность готовых изделий.

Высота по оси Z составляет 300 мм. Это отличный показатель для станка такого класса. Подобный рабочий ход позволяет устанавливать массивные заготовки, использовать длинные фрезы для выборки глубоких пазов или обрабатывать объемные 3D-модели с высоким рельефом. Запас по высоте также пригодится при установке дополнительных поворотных осей (4-й оси) или при работе с пенопластом и пенополиуретаном для создания архитектурных форм.

Комбинированный вакуумный стол — универсальность на все случаи

Одной из самых сильных сторон станка является комбинированный вакуумный стол с «Т»-пазами. Это не просто поверхность, а продуманная инженерная система, разделенная на 4 независимые вакуумные зоны. Такая конфигурация дает оператору невероятную гибкость:

1. Вакуумный прижим идеально подходит для удержания тонколистовых материалов (шпон, пластик, алюминиевый композит), где использование механических струбцин невозможно из-за риска деформации.

2. Т-образные пазы позволяют надежно закрепить массивные или неправильной формы заготовки с помощью классических болтов и прижимных планок.

Возможность отключать зоны вакуума в зависимости от размера детали позволяет экономить энергию вакуумного насоса и обеспечивать максимальное усилие прихвата именно в нужном месте. Это решение значительно расширяет спектр обрабатываемых материалов по сравнению с моделями, оснащенными только одним типом стола.

Ходовая часть и приводы: точность высокого уровня

Направляющие и передачи

За плавность и точность перемещения рабочего органа отвечают линейные направляющие квадратного типа по всем трем осям (X, Y, Z). В отличие от круглых валов, квадратные направляющие обладают большей площадью контакта и повышенной жесткостью на кручение, что критически важно при фрезеровании твердых пород дерева или цветных металлов. Они обеспечивают стабильную геометрию обработки даже при высоких нагрузках.

По осям X и Y используется косозубая передача «шестерня-рейка». Этот тип привода выбран не случайно: косозубые зубья обеспечивают большее пятно контакта по сравнению с прямозубыми, что снижает вибрации и шум при высокоскоростных перемещениях. Такая конструкция гарантирует высокую скорость позиционирования и устойчивость к износу, характерному для интенсивной эксплуатации.

Для оси Z инженеры применили шарико-винтовую передачу (ШВП). Это классическое решение для вертикальных осей, позволяющее выдерживать тяжелый вес шпинделя и обеспечивать микронную точность при заглублении фрезы в материал. Отсутствие люфтов в ШВП гарантирует чистоту обработки вертикальных стенок и точность по глубине.

Серво-гибридные двигатели Leadshine

Отдельного внимания заслуживает приводная часть. TOPSTANKI TS-1515 оснащается серво-гибридными двигателями Leadshine мощностью 450 Вт. Это «золотая середина» между дорогими полноценными сервосистемами и шаговыми двигателями. Гибридный тип мотора сочетает в себе высокий крутящий момент на низких оборотах (как у шаговиков) с обратной связью по положению (как у сервоприводов).

Благодаря системе обратной связи, при перегрузке или пропуске шага контроллер мгновенно корректирует положение, исключая брак на длинных траекториях. Это особенно важно при гравировке портретов или изготовлении пресс-форм, где малейшая ошибка позиционирования приводит к порче заготовки. Мощности в 450 Вт хватает для быстрого разгона массивной портальной группы, обеспечивая скорость холостого хода до 12 000 мм/мин.

Энерговооруженность и обработка материалов

Сердце станка — это шпиндель. В зависимости от потребностей производства, TOPSTANKI TS-1515 может комплектоваться шпинделем мощностью 3.2 кВт или 3.7 кВт. Шпиндель 3.7 кВт — это уверенная работа с твердыми сортами древесины (дуб, ясень, бук), алюминиевыми композитными панелями, оргстеклом и даже силумином при использовании правильных режимов резания.

Частота вращения шпинделя регулируется и достигает 18 000 об/мин. Такой диапазон обеспечивает чистоту реза при гравировке и высокую линейную подачу при обдирочных работах. Система смены инструмента — ручная, цанговый патрон ER20. Это надежный и проверенный временем тип крепления, который обеспечивает минимальное биение фрезы. Использование стандартных цанг ER20 упрощает процесс подбора оснастки и снижает затраты на расходники, так как цанги доступны в любом инструментальном магазине.

Охлаждение шпинделя может быть водяным или воздушным. Водяное охлаждение предпочтительнее при длительной непрерывной работе (до 8–10 часов), так как оно бесшумно и более эффективно отводит тепло от обмоток. Воздушное охлаждение (вентилятор) удобно в условиях, где нет возможности организовать циркуляцию жидкости или при работе в холодных цехах, чтобы избежать замерзания воды.

Система управления и интерфейс

Управляет всем этим высокоточным хозяйством система управления DSP Rich Auto А11 на 3 оси. Это современный пульт управления, который отлично зарекомендовал себя на рынке благодаря своей надежности и удобству.

Ключевые преимущества DSP A11:

• Автономность: Позволяет работать без постоянного подключения к компьютеру. Управляющая программа загружается с USB-флеш-накопителя.

• Поддержка G-кода: Стандарт де-факто для всех CAM-систем. Вы можете создавать управляющие программы в любом ПО (ArtCAM, Type3, Aspire, Ucancam и других).

• Пульт управления: Оснащен цветным дисплеем и удобной клавиатурой для ручного позиционирования и настройки нулевых точек.

Поддержка стандартных G-команд позволяет интегрировать станок в любой существующий технологический процесс без необходимости переучивания технологов.

Сервисное обслуживание и эксплуатация

Долговечность оборудования зависит от своевременного ухода. TOPSTANKI TS-1515 оснащен централизованной ручной системой смазки. Эта система позволяет быстро подать смазку ко всем направляющим и ходовым винтам через единый масленку, расположенный в удобном месте. Регулярная смазка (раз в смену) гарантирует ресурс направляющих свыше 10 лет интенсивной эксплуатации.

Питание станка возможно от сети 380В или 220В, что делает его универсальным для подключения как в промышленных цехах, так и в гаражных условиях с трехфазным напряжением. Общая потребляемая мощность оборудования составляет 6 кВт, что требует соответствующей защиты электросети.

Габариты, вес и логистика

При планировании размещения оборудования важно учитывать его габариты. В транспортном состоянии (с демонтированными порталами или упорами) станок имеет габариты 2150х1750х1500 мм. В рабочем состоянии с учетом вылета портала и протяженности кабелей габариты увеличиваются до 2150х2550х1850 мм.

Вес станка составляет 700 кг. Это говорит о массивной станине, которая гасит вибрации, возникающие при фрезеровании. Станина обеспечивает неподвижность станка во время резки, что положительно сказывается на качестве кромки и сроке службы инструмента. Для перемещения оборудования рекомендуется использовать вилочный погрузчик или специальные роликовые домкраты.

Стандартная комплектация и гарантия

Приобретая TOPSTANKI TS-1515, вы получаете базовый набор для немедленного запуска производства. В комплектацию входят:

• Шпиндель с частотным преобразователем.

• Система управления с пультом и флеш-картой.

• Комплект цанг на наиболее ходовые размеры (обычно 4, 6, 8 мм).

• Набор крепежных элементов для стола.

• Инструментальный ящик и документация.

Производитель предоставляет гарантийное обслуживание сроком 12 месяцев. В течение этого периода сервисный центр обеспечивает бесплатный ремонт или замену узлов, вышедших из строя по вине завода-изготовителя. Важно отметить, что многие узлы (DSP-контроллер, драйверы, блоки питания) являются модульными, что позволяет быстро произвести замену без длительного простоя оборудования.

Области применения

Исходя из технических характеристик, мы можем выделить ключевые ниши для использования TOPSTANKI TS-1515:

1. Мебельное производство: Раскрой листовых материалов (ЛДСП, МДФ, фанера), фрезерование фасадов, выборка чашек под петли, создание криволинейных элементов.

2. Рекламная индустрия: Объемная гравировка букв, вырезка форм из ПВХ, оргстекла, композитного материала "Дибонд".

3. Архитектурное моделирование: Создание макетов зданий, ландшафтных форм из пенопласта и модельного пластика.

4. Судомоделизм и авиамоделизм: Вырезка деталей сложной формы из фанеры.

5. Обработка композитов: Углепластик, текстолит, гетинакс.

Заключение

Фрезерный станок с ЧПУ TOPSTANKI TS-1515 представляет собой продуманный, надежный и высокопроизводительный агрегат для малого и среднего бизнеса. Его главные козыри — огромная рабочая зона 1530х1530 мм, мощный шпиндель 3.7 кВт, точная ходовая часть на сервогибридных приводах и универсальный вакуумный стол.

Эта модель станет отличным выбором, если вам необходимо обрабатывать целые листы материала с высоким качеством поверхности и минимальным временем настройки. Сочетание китайской инженерной мысли с комплектующими мирового уровня (Leadshine, Rich Auto) дает тот самый баланс цены и качества, который так ценят предприниматели. Гарантия 12 месяцев и техническая поддержка делают покупку безопасной, а централизованная смазка и простота обслуживания гарантируют долгий срок службы оборудования.

Если вы ищете надежного помощника для своего цеха, TOPSTANKI TS-1515 заслуживает самого пристального внимания и детального тестирования на вашем материале.
