Введение

В современном мебельном производстве скорость и точность выхода на станок с числовым программным управлением (ЧПУ) напрямую определяют конкурентоспособность предприятия. Ручное программирование обработки каждой детали — это не только часы рутинной работы, но и высокий риск ошибок при переносе геометрии, расстановке присадок и выборе режимов резания. Именно для решения этих задач разработан модуль БАЗИС-ЧПУ — специализированное расширение к системе автоматизированного проектирования «БАЗИС».

Данный модуль выступает интеллектуальным мостом между трёхмерной моделью изделия или чертежом детали и исполнительным механизмом станка. Он в автоматическом режиме извлекает всю необходимую геометрическую и технологическую информацию, конвертирует её в набор управляющих команд (управляющую программу, УП) с учётом особенностей конкретного оборудования. Внедрение БАЗИС-ЧПУ позволяет сократить технологическую подготовку производства в несколько раз, полностью исключить человеческий фактор на этапе генерации кода и существенно повысить качество обработки кромок, присадки и фрезерования.

Основные возможности модуля

1. Прямой импорт данных из модели и чертежа

Модуль работает без промежуточного экспорта/импорта в сторонние форматы. Любая деталь — будь то фасад сложной формы, царга с фигурной кромкой или корпусная панель с множеством внутренних вырезов — автоматически распознаётся средой. БАЗИС-ЧПУ анализирует как геометрию контура, так и все отверстия, пазы, гнёзда и сверления, созданные на этапе проектирования. Информация из модели напрямую транслируется в набор технологических операций, понятный системе управления станком.

2. Генерация полного набора операций обработки

Программное ядро модуля умеет формировать следующие типы обработки без вмешательства оператора:

• фрезерование внешних и внутренних контуров детали (в том числе фигурных);

• присадку на пласти и на торец — с автоматическим подбором диаметра сверла, глубины и координат;

• торцевое пазование (например, под заднюю стенку или направляющие);

• обработку фасадов любой степени сложности — от прямолинейных кромок до криволинейных радиальных участков.

Если специфика детали требует разной обработки с лицевой и нелицевой стороны, БАЗИС-ЧПУ самостоятельно создаёт две раздельные управляющие программы. Это позволяет закрепить деталь за один установ, обработать одну сторону, затем перевернуть и выполнить оставшиеся операции без ручного перепрограммирования.

3. Учёт облицовки торцов

При формировании траектории фрезерования модуль учитывает наличие и толщину кромочного материала. Для прямоугольных и фигурных деталей автоматически рассчитывается смещение инструмента таким образом, чтобы кромка не скалывалась, а фреза проходила точно по материалу основы. Это свойство особенно ценно при производстве мебели из ЛДСП с толщиной облицовки 0,4–2 мм.

4. Работа с контурами любой сложности

БАЗИС-ЧПУ не накладывает ограничений на форму панели. Внутренние вырезы, овалы, скруглённые углы, вогнутые и выпуклые участки — все они обрабатываются корректно. Модуль автоматически сглаживает сопряжения, добавляет компенсацию радиуса фрезы и при необходимости разбивает сложный контур на элементарные дуги и отрезки. Это полностью избавляет технолога от ручной правки G-кода.

5. Автоматическая группировка отверстий

При наличии большого количества отверстий под конфирматы, минификсы, шканты или эксцентриковые стяжки модуль анализирует их диаметры, глубину и расположение. Одинаковые отверстия объединяются в группы, и для каждой группы генерируется рациональная последовательность сверления с минимальными холостыми перемещениями шпинделя. Это сокращает время цикла обработки на 15–30%.

Технологические настройки и гибкость

Полный контроль параметров резания

Технолог или оператор станка может задать в настройках модуля:

• номер или буквенное обозначение инструмента согласно магазину станка;

• величину коррекции фрезы (компенсация радиуса, длины);

• тип входа и выхода инструмента в материал (по дуге, по прямой с ускорением, с вертикальным врезанием);

• скорость рабочей подачи (F) и скорость быстрых перемещений;

• глубину резания за один проход;

• наличие черновой и чистовой фрезеровки — сначала удаление основного объёма материала с большей подачей, затем финишный проход с высокой точностью.

Все эти параметры сохраняются в отдельных файлах настроек (профилях) для разных типов деталей или разных станков. Создав однажды библиотеку инструментов и режимов, вы сможете применять её к любым проектам.

Обработка пазов несколькими фрезами

Если ширина паза превышает диаметр доступной фрезы, БАЗИС-ЧПУ автоматически предлагает обработку в несколько проходов с последовательным смещением инструмента. Причём паз может быть сквозным или глухим, прямолинейным или фигурным — алгоритм корректно заполняет всю площадь.

Проверка выполнимости операций

Перед генерацией кода модуль сверяет требуемые операции с техническими характеристиками станка: рабочим полем, наличием инструментов в магазине, возможностью поворота шпинделя (для присадки на торец). Если деталь не влезает в габариты станка или требует инструмента, отсутствующего в текущей настройке, выводится предупреждение. Это исключает отправку заведомо неисполнимой программы на производство.

Оптимизация последовательности переходов

Встроенный планировщик анализирует все точки обработки (отверстия, пазы, контуры) и строит оптимальный маршрут перемещения инструмента. Приоритет отдаётся минимальному холостому пробегу и уменьшению количества смен инструмента. Для деталей со сложной конфигурацией такой подход может сократить машинное время на 20–40%.

Поворот детали на станке

Если деталь имеет вытянутую форму, модуль может повернуть её на плоскости стола так, чтобы она полностью поместилась в рабочей зоне или для удобства базирования. Поворот выполняется автоматически, с пересчётом всех координат. Это особенно полезно при обработке узких длинных фасадов или планок.

Поддерживаемые фрезерно-присадочные станки и системы управления

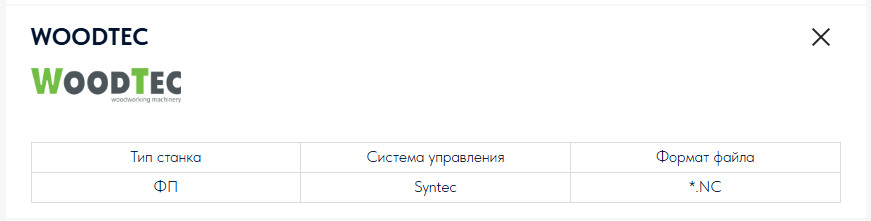

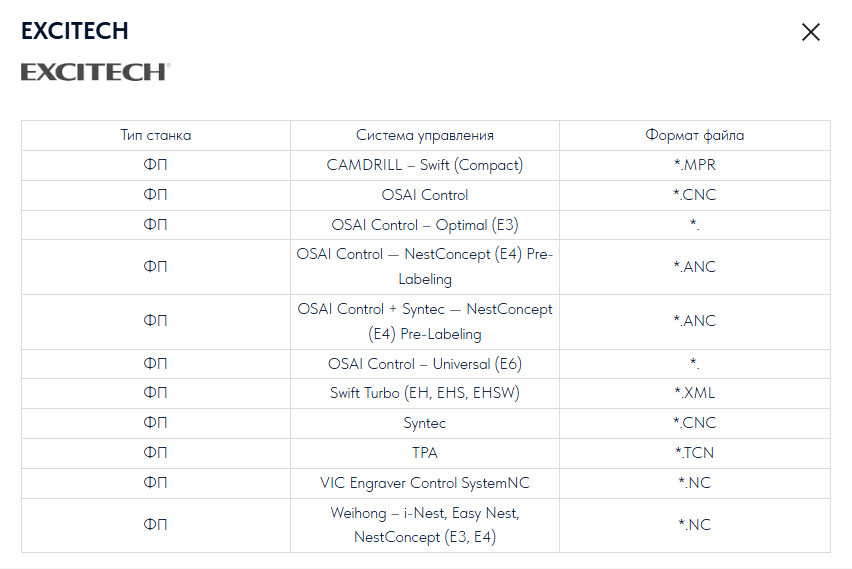

БАЗИС-ЧПУ генерирует управляющие программы для широкого спектра оборудования, используемого в мебельной индустрии. Модуль включает готовые постпроцессоры для станков следующих брендов:

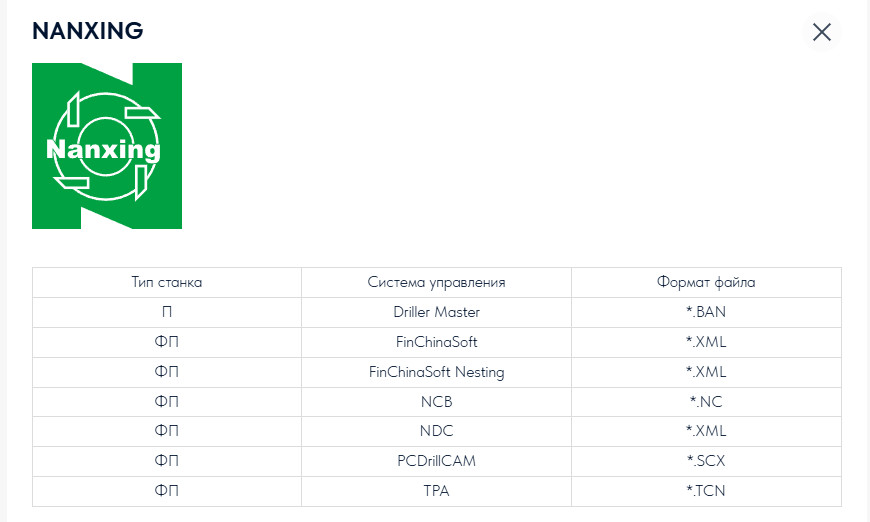

• Nanxing

• felder

• SCM

• griggio

• busellato

• holzherr

• vitap (обе модели, указанные в списке)

• KDT (обе модели)

• Omaksan

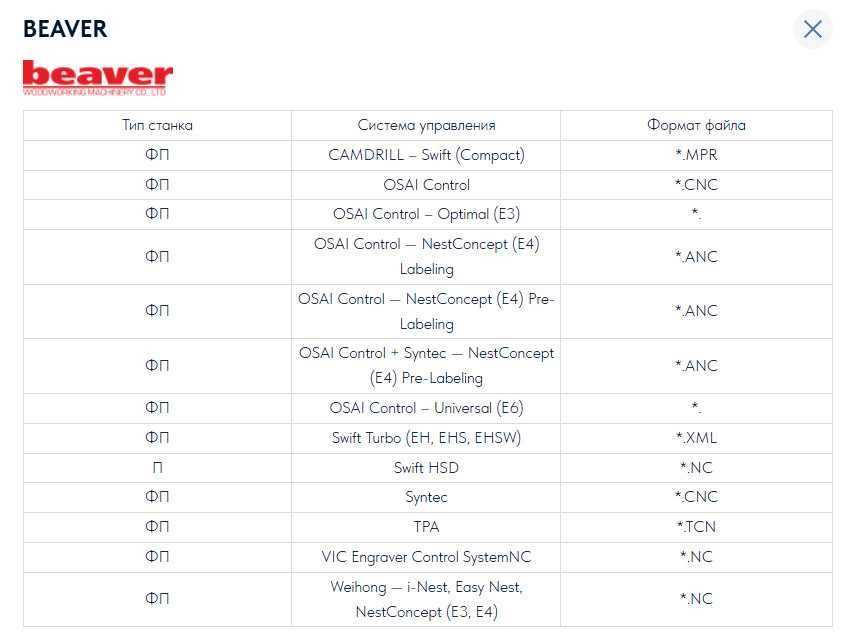

• Beaver (несколько моделей)

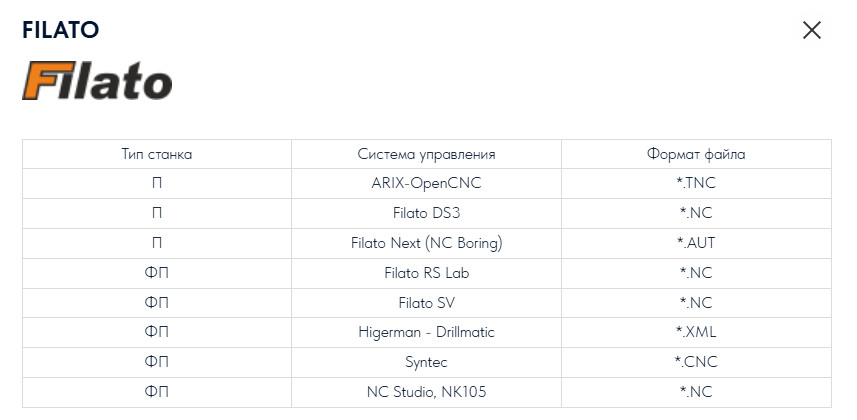

• Filato

• HUAHUA (CNC и PCDrillCAM)

• gannomat

• zaitec (две модели)

• TECHNOCNC (две модели)

• Tecnobit

• HOLD (две модели)

Также модуль поддерживает форматы данных BJD и CNC для систем управления, где не используется стандартный G-код. Для каждого станка можно настроить собственные параметры вывода: единицы измерения, формат координат, способы задания циклов сверления и фрезерования. При необходимости технологический отдел может добавить новый постпроцессор под нестандартное оборудование через открытый интерфейс настройки.

Важно отметить, что генерация управляющих файлов может выполняться сразу для нескольких систем управления из одного проекта. Это удобно, когда на предприятии присутствуют станки разных марок — вы запускаете расчёт один раз, а на выходе получаете программы для каждого оборудования.

Преимущества внедрения БАЗИС-ЧПУ в производственный цикл

1. Снижение трудоёмкости подготовки — технологу больше не нужно вручную измерять каждую деталь, просчитывать координаты присадок и записывать траектории фрезерования. Всё это делает модуль за секунды.

2. Исключение ошибок переноса — ручное перебивание координат или использование промежуточных CAD-форматов часто приводит к «потерянным» миллиметрам и браку. Автоматический импорт даёт стопроцентное соответствие модели и кода.

3. Унификация технологических процессов — при использовании сохранённых настроек все операторы работают с одинаковыми режимами резания, одним и тем же инструментом и единой логикой обработки. Это повышает предсказуемость результатов.

4. Лёгкое освоение — интерфейс модуля полностью интегрирован в среду БАЗИС, не требует изучения сложных G-кодов или языка параметрического программирования. Достаточно выбрать деталь, нажать кнопку «Создать УП» и указать тип станка.

5. Гибкость под изменяющиеся задачи — при переходе на новое оборудование достаточно скопировать и настроить профиль постпроцессора. Модуль продолжит работать без перестройки всей технологической цепочки.

Заключение

Модуль БАЗИС-ЧПУ является инструментом, который закрывает главную «узкую горлышко» в мебельном производстве — разрыв между проектированием и изготовлением. Он превращает трёхмерную модель в точную, оптимизированную и готовую к исполнению программу для фрезерно-присадочных центров с ЧПУ. Широкий список поддерживаемых станков, глубокая настройка технологических параметров и интеллектуальная группировка операций делают этот модуль выбором №1 для автоматизированных мебельных цехов. Внедрение БАЗИС-ЧПУ окупается уже в первые месяцы за счёт сокращения брака, уменьшения времени на переналадку и повышения загрузки оборудования.
