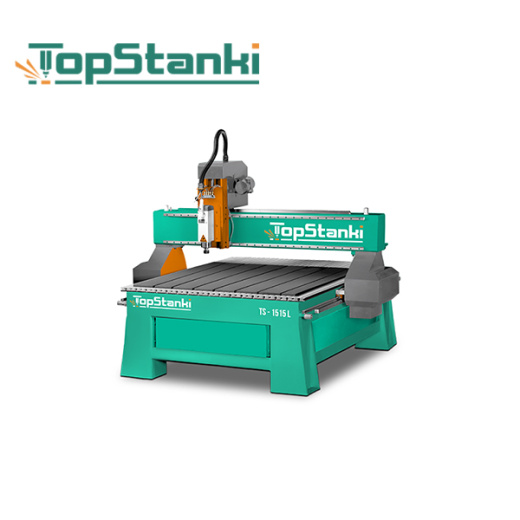

Фрезерный станок TOPSTANKI с ЧПУ TS 1515L

Введение: Новый взгляд на производительность

В мире промышленного оборудования границы эффективности постоянно расширяются. Станок с ЧПУ TOPSTANKI TS 1515L представляет собой яркий пример того, как техническая оснащенность сочетается с практической надежностью. Эта модель создана не просто для выполнения операций, а для обеспечения бесперебойного производственного процесса, где каждый компонент продуман до мелочей. Если ваш бизнес связан с обработкой древесины, композитных материалов, алюминия или пластика, этот агрегат станет универсальным решением, способным заменить несколько узкоспециализированных устройств.

Геометрия рабочего пространства: Свобода для творчества

Одним из ключевых параметров любого гравировально-фрезерного оборудования является рабочая зона. Модель TS 1515L предлагает поле по осям X и Y размером 1530х1530 мм. Это пространство открывает широкие возможности для обработки крупногабаритных листовых материалов без необходимости их предварительной резки. Вы можете размещать целые листы МДФ, фанеры или акрила, обрабатывая их в едином цикле.

Высота по оси Z составляет 300 мм, что является отличным показателем для данной категории станков. Это позволяет обрабатывать не только плоские листы, но и объемные заготовки, трехмерные модели и создавать глубокие выборки материала. Такая характеристика делает станок востребованным не только в мебельном производстве, но и в архитектурном макетировании и производстве интерьерных решений.

Конструкция рабочего стола: Надежная фиксация заготовок

Важной особенностью, выделяющей TOPSTANKI TS 1515L среди конкурентов, является комбинированный вакуумный стол с «Т»-пазами. Это инженерное решение обеспечивает двойную систему крепления заготовок. Вакуумная система, разделенная на 4 независимые зоны, гарантирует плотное прилегание листового материала к поверхности, исключая вибрацию во время обработки, что положительно сказывается на чистоте фрезеровки.

В свою очередь, наличие Т-образных пазов позволяет закреплять заготовки механическим способом с помощью струбцин. Это незаменимо при работе с мелкими деталями или материалами, которые плохо удерживаются вакуумом (например, вспененный полиэтилен или пористые породы дерева). Такая гибкость позволяет оператору быстро адаптироваться под конкретную задачу без остановки производственного цикла.

Система перемещения: Точность и плавность хода

Для обеспечения высокой точности позиционирования инженеры TOPSTANKI применили комбинированную схему приводов. По осям X и Y установлена косозубая передача «шестерня-рейка». Данный тип механизма передачи движения выбран не случайно: он обеспечивает высокую скорость холостых и рабочих перемещений (до 12 м/мин) и отличается минимальным люфтом даже при интенсивной эксплуатации. Косозубое зацепление работает более плавно по сравнению с прямозубым, что снижает шум и увеличивает срок службы редукторов.

Для оси Z, которая испытывает наибольшие осевые нагрузки в процессе заглубления инструмента в материал, используется шарико-винтовая передача (ШВП). Эта технология гарантирует микроскопическую точность перемещения суппорта в вертикальной плоскости. В паре с линейными направляющими квадратного типа, установленными на всех трех осях, эта конструкция обеспечивает жесткость, необходимую для работы с твердыми породами древесины и композитами.

Приводы и Шпиндель: Сердце станка

Электромеханическая часть представлена шаговыми серво-моторами, установленными на всех осях. Данный тип двигателей отличается повышенным удержанием крутящего момента на низких оборотах, что критично при старте фрезерования и при работе с вязкими материалами.

Главный рабочий инструмент — шпиндель, доступный в двух конфигурациях мощности: 3.2 кВт и 3.7 кВт. Выбор зависит от специфики задач: для ювелирной обработки пластиков и мягкого дерева достаточно меньшей мощности, в то время как для работы с алюминиевыми листами или твердыми породами древесины предпочтительнее версия 3.7 кВт. Частота вращения достигает 18 000 об/мин, что является оптимальным диапазоном для использования концевых фрез небольшого диаметра (до 12 мм).

Охлаждение шпинделя может быть водяным или воздушным. Водяное охлаждение предпочтительнее для длительных циклов работы без остановок (позволяет избежать перегрева обмоток), в то время как воздушное упрощает конструкцию и делает станок более мобильным. Смена инструмента осуществляется вручную через цанговый патрон ER20, что является отраслевым стандартом для быстрой и надежной фиксации фрез с хвостовиками до 13 мм.

Система управления и ПО: Умный подход к работе

Управляет станком система NC Studio 5.5.6 — это проверенная временем платформа, зарекомендовавшая себя стабильностью работы и интуитивно понятным интерфейсом. Она поддерживает стандартные управляющие программы на языке G-code, что позволяет использовать практически любое CAM-программное обеспечение для создания траекторий движения. В комплекте поставляется софт ncstudio 5, который упрощает процесс настройки параметров обработки прямо с пульта управления.

Наличие ручной системы смазки шприцеванием говорит о продуманности обслуживания станка. Оператор может самостоятельно контролировать подачу смазки в направляющие, что снижает износ и продлевает ресурс оборудования при минимальных затратах на сервисное обслуживание.

Технические параметры и энергопотребление

Станок рассчитан на подключение к сетям с напряжением 380В (стандартная трехфазная сеть) или 220В для бытовых условий. Общая потребляемая мощность составляет 6 кВт, что является сбалансированным показателем для агрегата данного класса. Это позволяет включать его в стандартную заводскую сеть без необходимости прокладки дополнительных силовых линий (при условии наличия автоматического выключателя соответствующего номинала).

Габариты станка в транспортном состоянии составляют 2150х1750х1500 мм, что удобно для доставки в стандартные промышленные ворота. В рабочем состоянии размеры увеличиваются до 2150х2550х1850 мм за счет вылета кабельного канала и системы перемещения. Масса станка — 700 кг — обеспечивает достаточную устойчивость конструкции для гашения вибраций, возникающих во время черновой обработки, без необходимости тяжелого фундамента.

Сравнительные преимущества модели

На фоне аналогов TOPSTANKI TS 1515L выделяется комбинацией «цена-качество». Многие производители экономят либо на вакуумной системе, либо на типе направляющих. Здесь же мы видим полный набор опций, необходимых для полноценной работы:

1. Универсальность стола (вакуум + Т-пазы) — не нужно выбирать между типами крепления.

2. Большая высота по Z — позволяет обрабатывать трехмерные заготовки и пенопластовые формы.

3. Разделение вакуума на 4 зоны — экономия электроэнергии при обработке мелких деталей за счет отключения незадействованных секций.

4. Надежная опорная база — направляющие квадратного сечения обеспечивают высокую нагрузку на режущий инструмент.

Рекомендации по выбору

При выборе данной модели рекомендуется обратить внимание на два момента: мощность шпинделя и систему охлаждения. Если ваше производство работает круглосуточно, выбор стоит остановить на водяном охлаждении шпинделя мощностью 3.7 кВт — это обеспечит максимальный ресурс работы без перегрева. Если же станок используется для разовых заказов или в условиях частых переездов, воздушное охлаждение будет более практичным решением, так как оно исключает риск разгерметизации жидкостного контура.

Также стоит учесть, что система управления NC Studio поддерживает импорт файлов из большинства популярных векторных редакторов, что делает станок идеальным инструментом для рекламных цехов, занимающихся изготовлением вывесок, объемных букв и POS-материалов.

Заключение

TOPSTANKI TS 1515L — это не просто станок, это полноценный производственный модуль, ориентированный на решение широкого спектра задач. От создания корпусной мебели до изготовления сувенирной продукции и прототипирования — он справляется с любыми вызовами. Грамотно подобранные компоненты, большая рабочая зона и удобное управление делают его идеальным выбором как для начинающих предпринимателей, так и для опытных профи, желающих расширить свои производственные мощности.

Гарантийный срок обслуживания в 12 месяцев подтверждает уверенность производителя в надежности своего оборудования. Инвестируя в этот станок, вы получаете долгосрочный инструмент для роста вашего бизнеса.
