Оптимизация вакуумного прижима на станках с ЧПУ: как выбрать роторно-пластинчатый насос 5,5 кВт в зависимости от размеров рабочего поля

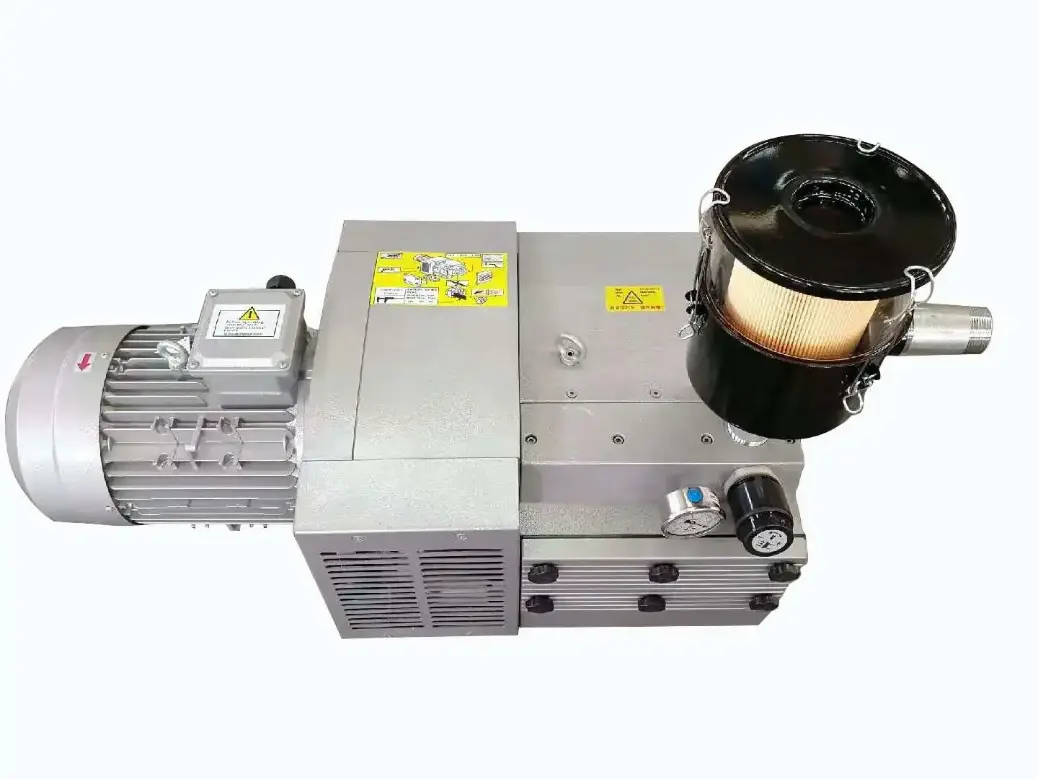

В современных производствах, использующих станки с числовым программным управлением (ЧПУ), надежная фиксация заготовки – залог высокой точности, качества обработки и безопасности. Вакуумный прижим зарекомендовал себя как один из наиболее эффективных, универсальных и щадящих методов крепления листовых материалов. Сердцем такой системы является вакуумный насос. В данной статье мы подробно рассмотрим, как правильно подобрать роторно-пластинчатый сухой вакуумный насос с ключевыми параметрами 5,5 кВт, производительность 160 м³/ч и предельным вакуумом 80 кПа для вашего оборудования, исходя из габаритов рабочего стола.
Принцип работы и преимущества роторно-пластинчатой сухой технологии
Роторно-пластинчатые насосы сухого типа (без масла в рабочей камере) создают разрежение за счет вращения ротора с пластинами, которые, перемещаясь в эксцентричном статоре, захватывают, изолируют и вытесняют воздух. Для задач прижима на ЧПУ такая конструкция идеальна по нескольким причинам:
-
Чистота: Отсутствие масла исключает риск загрязнения заготовок и рабочей зоны, что критически важно при обработке материалов, чувствительных к смазке (дерево, композиты, некоторые металлы, пластики).
-
Стабильность давления: Способность поддерживать постоянный уровень разрежения, что обеспечивает равномерный прижим по всей площади.
-
Низкие эксплуатационные затраты: Не требуются расходы на вакуумное масло, фильтры для его очистки, утилизацию.
-
Надежность: Простая и прочная конструкция обеспечивает длительный срок службы при правильной эксплуатации.
Ключевые параметры насоса и их связь с задачей прижима
-
Мощность (5,5 кВт): Определяет энергопотребление и общий запас производительности установки. Насос с такой мощностью способен обслуживать достаточно крупные рабочие поля или несколько зон прижима одновременно.
-
Производительность (160 м³/ч): Это важнейший параметр для начального откачивания и компенсации возможных утечек. Он показывает, какой объем воздуха насос может удалить за единицу времени. Чем больше площадь стола и пористее материал заготовки, тем выше требуемая производительность для быстрого создания рабочего вакуума.
-
Предельное разряжение (80 кПа): Это уровень вакуума (около 0.2 атм абс.), который насос может обеспечить в идеальных условиях. Для эффективного прижима большинства материалов (фанера, МДФ, пластик, алюминиевые листы) достаточно разрежения в 50-70 кПа. Запас в 80 кПа позволяет системе уверенно компенсировать микроподсосы воздуха и работать с материалами, имеющими неровную поверхность.
Влияние размеров рабочего поля на выбор насоса
Размер стола ЧПУ – основной фактор при расчете требуемых параметров насоса. Принцип прост: чем больше площадь, тем больше объем воздуха, который нужно быстро удалить, и тем больше сила прижима требуется.
-
Столы малого и среднего размера (до 1300x2500 мм): Для таких площадей производительности в 160 м³/ч обычно более чем достаточно. Насос быстро создаст необходимое разрежение (50-70 кПа) даже при использовании пористых материалов. Ключевым становится вопрос равномерного распределения вакуума через правильно спроектированную систему зонирования и магистралей.
-
Крупногабаритные столы (от 1300x2500 мм и более, форматы 2х3 м, 2х4 м): Здесь параметры насоса 5,5 кВт / 160 м³/ч находятся в зоне оптимального применения. На большой площади неизбежны увеличенные объемы воздуха в начальный момент, большая суммарная длина уплотнений и выше вероятность утечек. Насос с такой производительностью справится с задачей, но критически важными становятся наличие 2 х насосов! :
-
Эффективное зонирование: Разделение стола на независимые секции для работы с заготовками разного размера без потерь вакуума.
-
Качество уплотнения: Использование герметичных контурных уплотнений правильного сечения.
-
Диаметр магистралей: Подводящие трубы должны быть достаточного диаметра (обычно от 40 мм и более), чтобы не создавать дополнительного сопротивления потоку.
-
-
Многоформатные и многозонные столы: Если стол разбит на множество независимых зон, которые могут включаться по отдельности, насоса 160 м³/ч хватит для одновременной работы нескольких зон. Однако необходим точный расчет суммарного потребления при работе в максимальной конфигурации.
Практические рекомендации по подбору и эксплуатации
-
Расчет силы прижима: Убедитесь, что создаваемого вакуума (например, 70 кПа – это около 700 г/см²) достаточно для удержания вашей конкретной заготовки с учетом сил резания. Для тяжелых или подверженных сильным вибрациям материалов может потребоваться дополнительная механическая фиксация по краям.
-
Учет пористости материала: При работе с МДФ, некоторыми сортами фанеры или пенопластом часть производительности насоса будет постоянно тратиться на откачку воздуха, просачивающегося через саму заготовку. В таких случаях производительность 160 м³/ч является серьезным преимуществом.
-
Система трубопроводов и аксессуары: Обязательно установите вакуумный ресивер (баллон). Он сгладит колебания давления, позволит насосу работать в более щадящем режиме и быстро восстанавливать вакуум после смены заготовки. Используйте обратные клапаны на зонах для их изоляции.
-
Регулировка и контроль: Подключение системы управления с датчиком вакуума и возможностью регулировки позволит оптимизировать работу насоса под разные задачи, экономя электроэнергию и ресурс оборудования.
Заключение
Роторно-пластинчатый сухой вакуумный насос с параметрами 5,5 кВт, 160 м³/ч и 80 кПа представляет собой сбалансированное и мощное решение для организации вакуумного прижима на станках с ЧПУ. Для столов малого и среднего формата он обеспечивает работу с большим запасом, а для крупногабаритных рабочих полей (от 2.5-3 м² и более) является оптимальным выбором, гарантирующим быстрое создание и стабильное поддержание необходимого для надежной фиксации разрежения. Успех внедрения системы на 90% зависит от грамотного учета площади стола, правильного проектирования зонирования и монтажа магистралей, что позволяет полностью раскрыть потенциал данного типа вакуумного оборудования.
