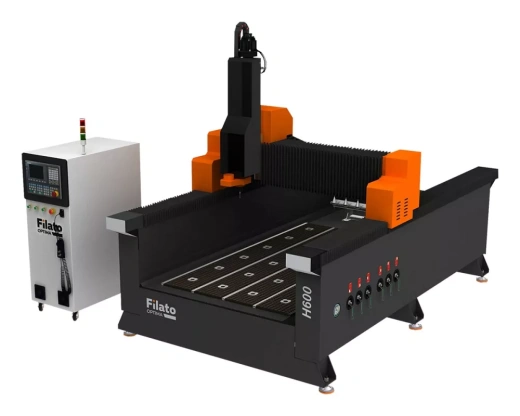

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV H600

Профессиональный фрезерно-гравировальный обрабатывающий центр Filato Optima 1325 ATV H600

Современное производство модельной оснастки, мебели из композитных материалов, архитектурного камня и металлических заготовок требует от оборудования не просто высокой скорости, а безупречной повторяемости геометрии и полной автономности. В этой нише особое место занимает оборудование серии Filato Optima, и флагманская модель Filato Optima 1325 ATV H600 — яркий пример того, как инженерам удалось объединить мощь тяжелого фрезерования с ювелирной точностью гравировки.

Назначение и позиционирование

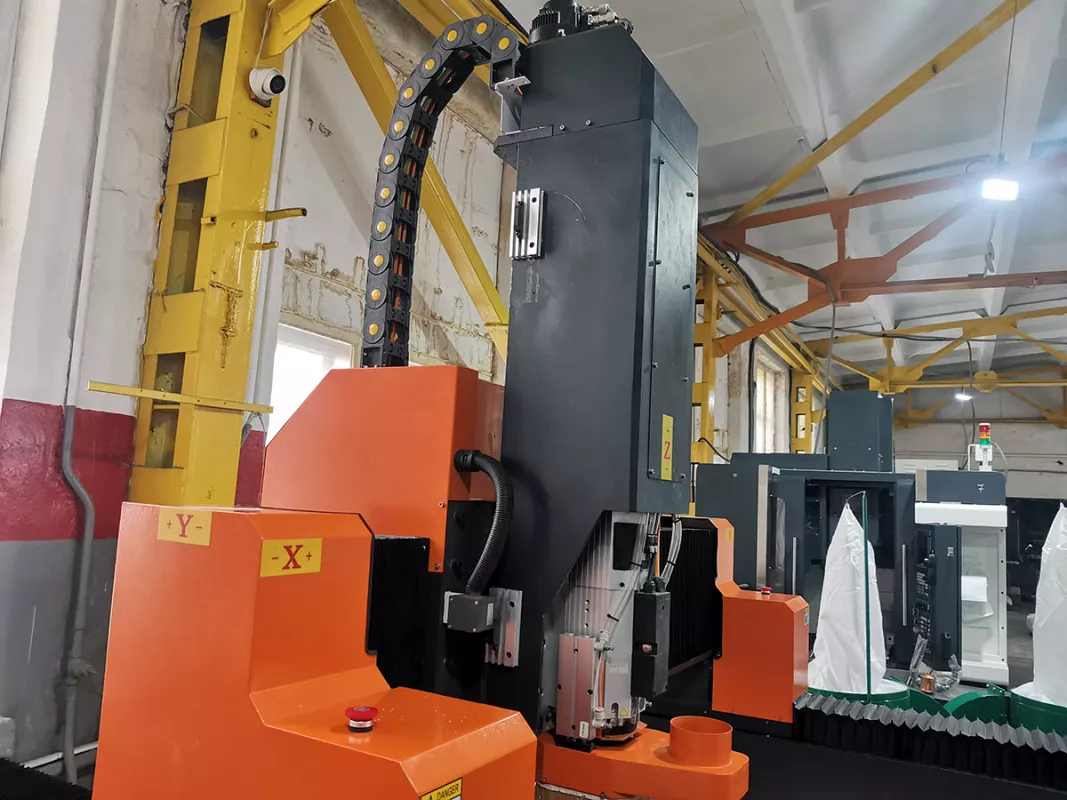

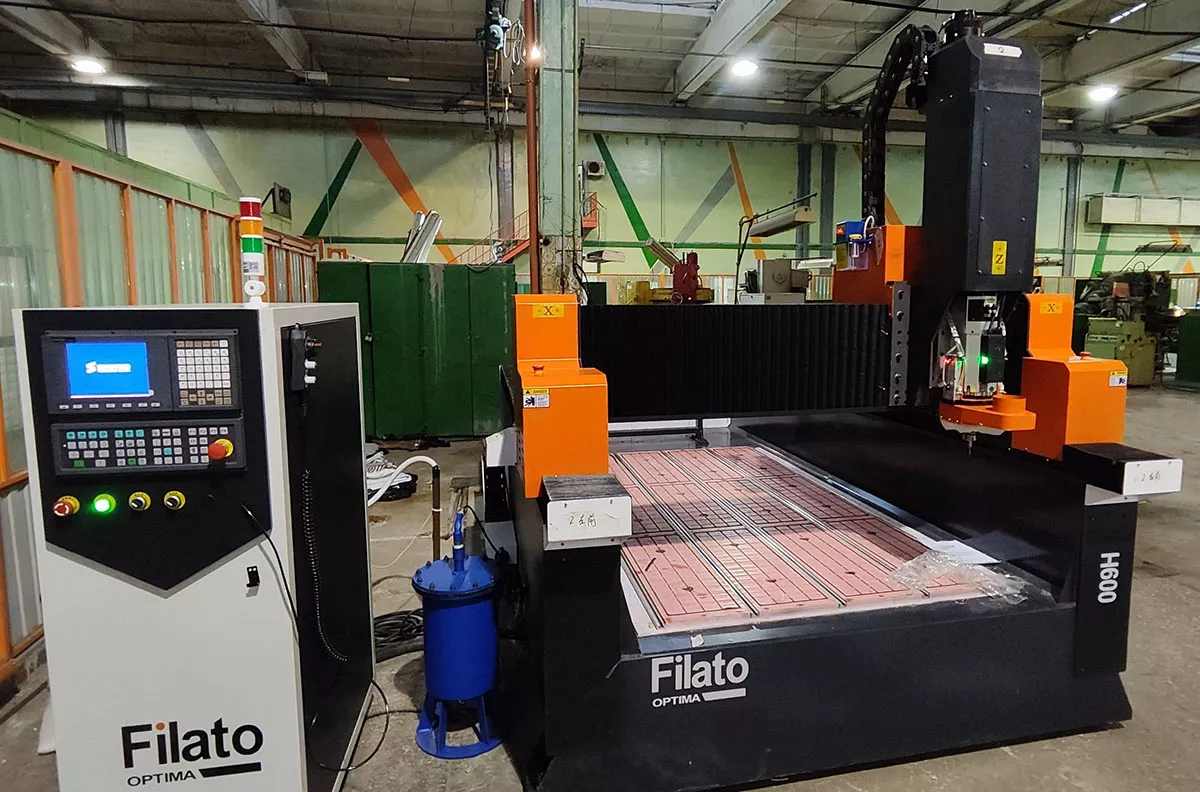

Станок позиционируется как решение «2 в 1». В отличие от стандартных гравировальных станков формата 1325, эта модель с индексом ATV (Automatic Tool Change) ориентирована на высокоинтенсивную эксплуатацию. Буквы H600 в названии указывают на увеличенную высоту рабочей зоны (600 мм), что критически важно при обработке объемных заготовок, высоких форм для вакуумной формовки или крупных архитектурных элементов из камня.

Благодаря жесткой станине и продуманной конструкции, Filato Optima 1325 ATV H600 одинаково эффективно справляется с двумя основными задачами: обработкой природного и искусственного камня (мрамор, гранит, агломерат) и производством модельной оснастки (пресс-формы, литьевые формы, контрольно-измерительные приспособления).

Кинематика и приводная группа: японская надежность

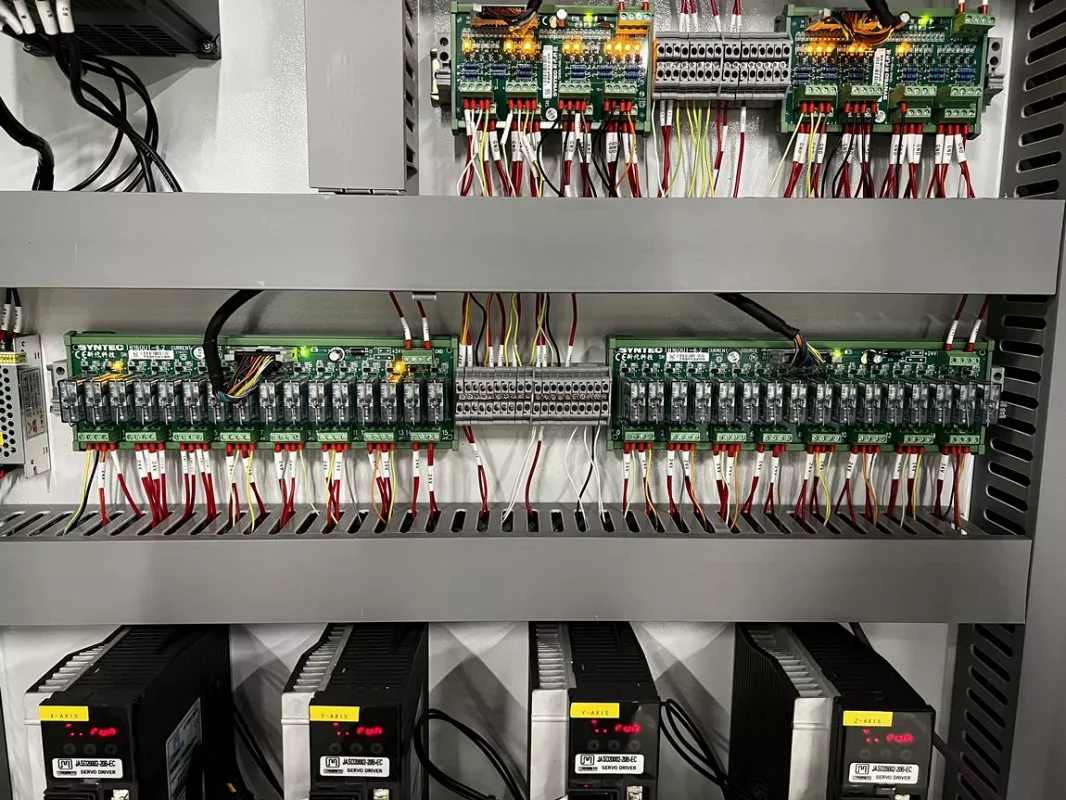

Сердцем любой системы ЧПУ являются приводы. В данной модели используется премиальная компонентная база — серводвигатели YASKAWA мощностью 850 Вт.
Использование сервоприводов этого бренда позволяет достичь ряда важных преимуществ:

1. Стабильность скорости на низких оборотах. При обработке камня или закаленной стали часто требуются малые подачи, при которых шаговые двигатели теряют момент. Серводвигатели Yaskawa обеспечивают постоянный крутящий момент во всем диапазоне частот вращения.

2. Высокая точность позиционирования. Наличие обратной связи по энкодеру исключает потерю шагов, гарантируя идеальное совпадение контуров при черновой и чистовой обработке.

3. Динамика. Ускорение и торможение происходят максимально быстро, что сокращает вспомогательное время (холостые перемещения) и повышает общую производительность смены.

Система автосмены инструмента (АТС)

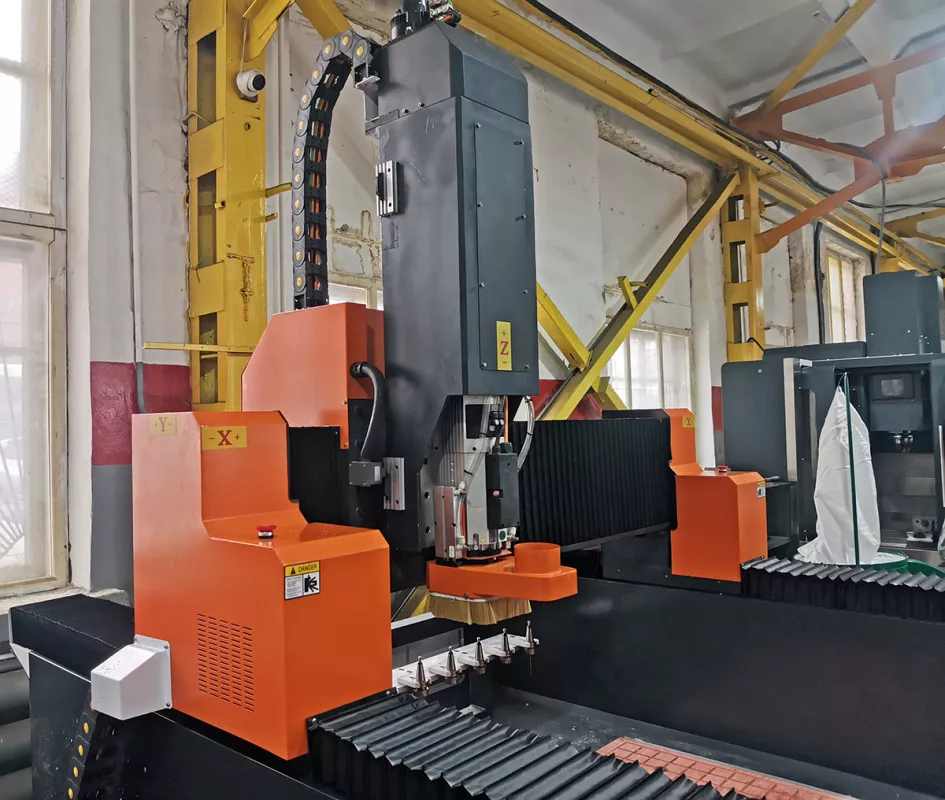

Одной из ключевых особенностей модели является наличие автоматического линейного магазина на 8 инструментов. Это не просто опция, а необходимость для тех, кто занимается сложной 3D-обработкой.
Линейный (рельсовый) тип магазина выбран неслучайно. В отличие от карусельных или барабанных типов, линейная конструкция обеспечивает максимальную надежность в условиях запыленности, которая неизбежна при обработке камня и алюминия. Механизм автосмены (автосмена) срабатывает четко и быстро, позволяя в автоматическом режиме комбинировать разные типы инструмента: например, сначала вести черновую выборку большой фрезой, затем переходить к чистовой финишной фрезой малого диаметра и завершать обработку тонкой гравировальной иглой, не вмешательства оператора.

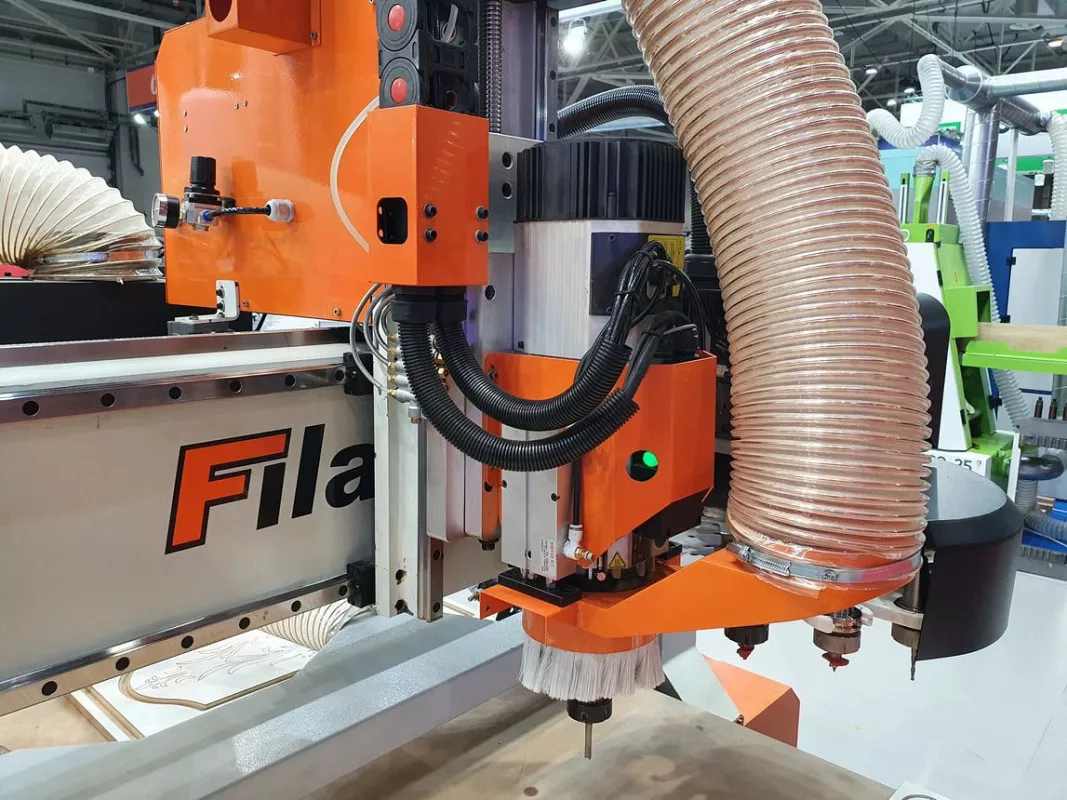

Силовой агрегат: шпиндель 9 кВт

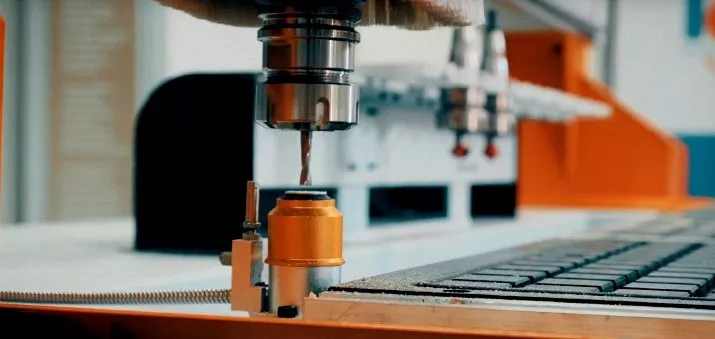

Для эффективной работы с твердыми материалами необходим мощный шпиндель. В комплекте идет шпиндель мощностью 9 кВт (9 квт) с системой водяного охлаждения.

• Для камня: 9 кВт — это та мощность, которая позволяет использовать инструмент диаметром до 30-40 мм в граните и до 60-80 мм в мягких известняках и агломерате.

• Для модельной оснастки: Высокооборотный шпиндель (до 18000-24000 об/мин, в зависимости от настроек) обеспечивает идеальное качество поверхности при фрезеровании полимеров, алюминия, ПНД и модельного воска, исключая вибрации, которые могут испортить чистоту формы.

Конструктивные особенности и жесткость

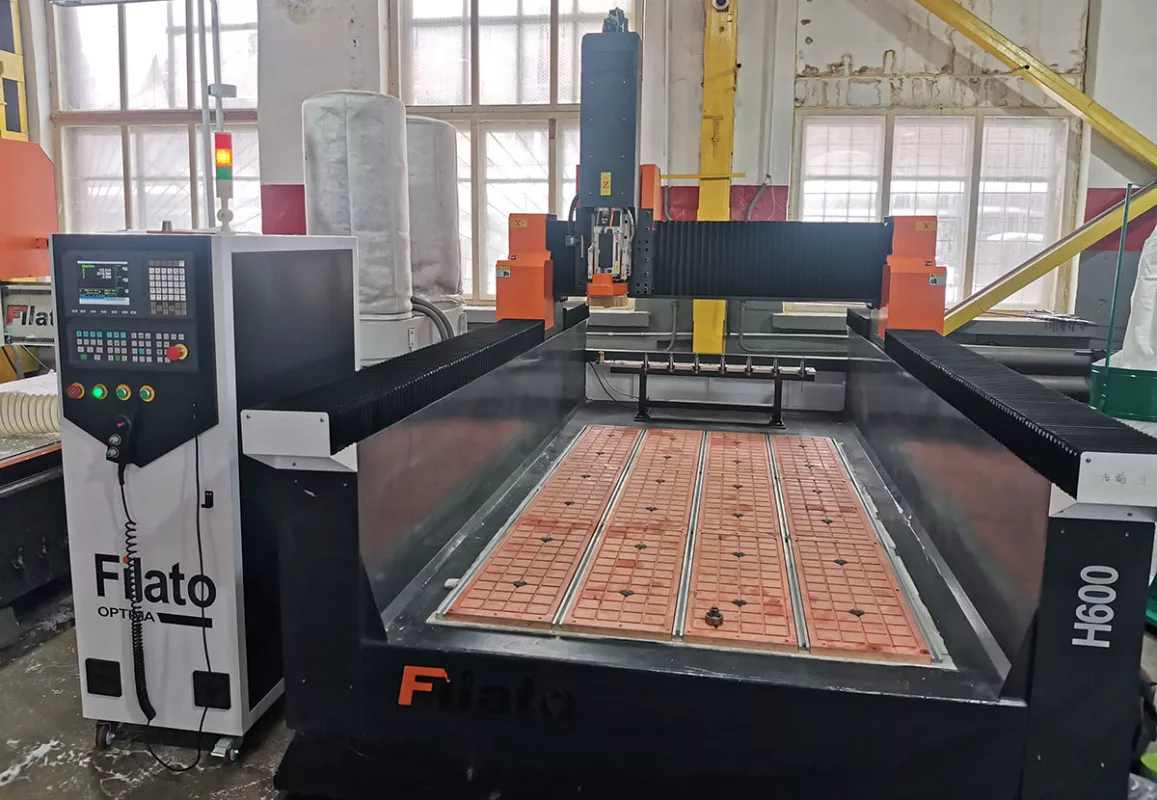

Станок выполнен в формате 1325 (рабочее поле 1300×2500 мм). Для обеспечения стабильности геометрии при весе заготовок до 600 кг (камень) конструкторы применили усиленную станину. В модели ATV H600 используется:

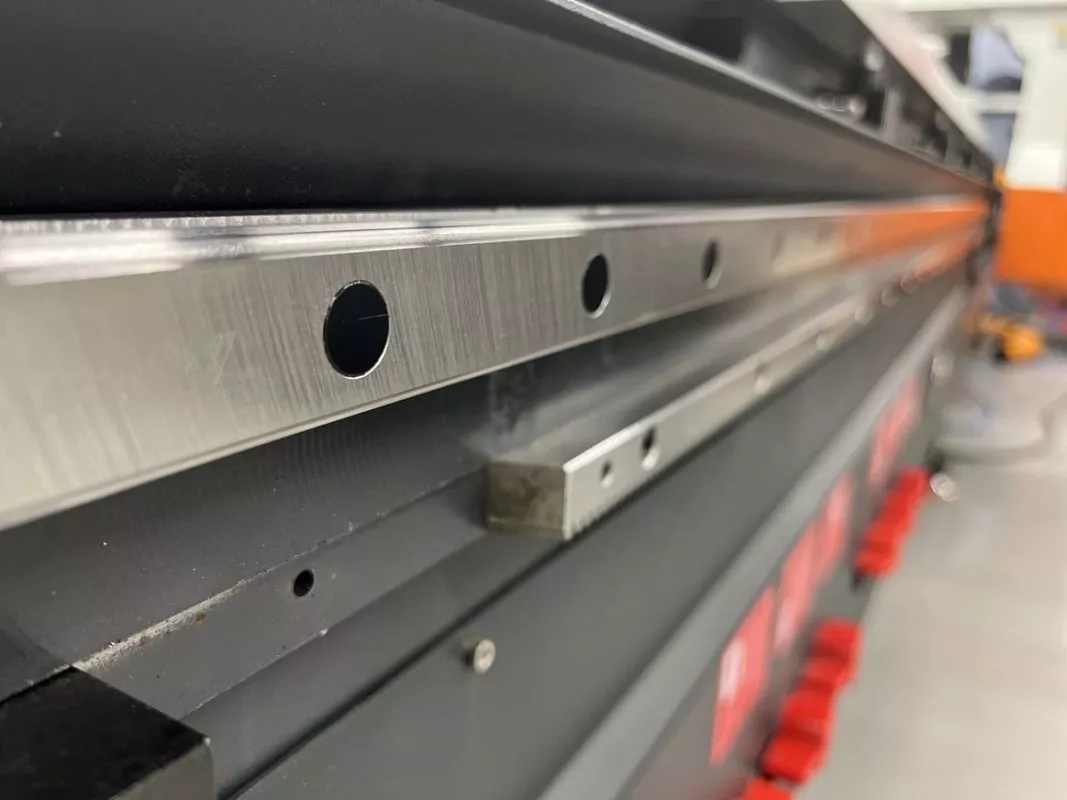

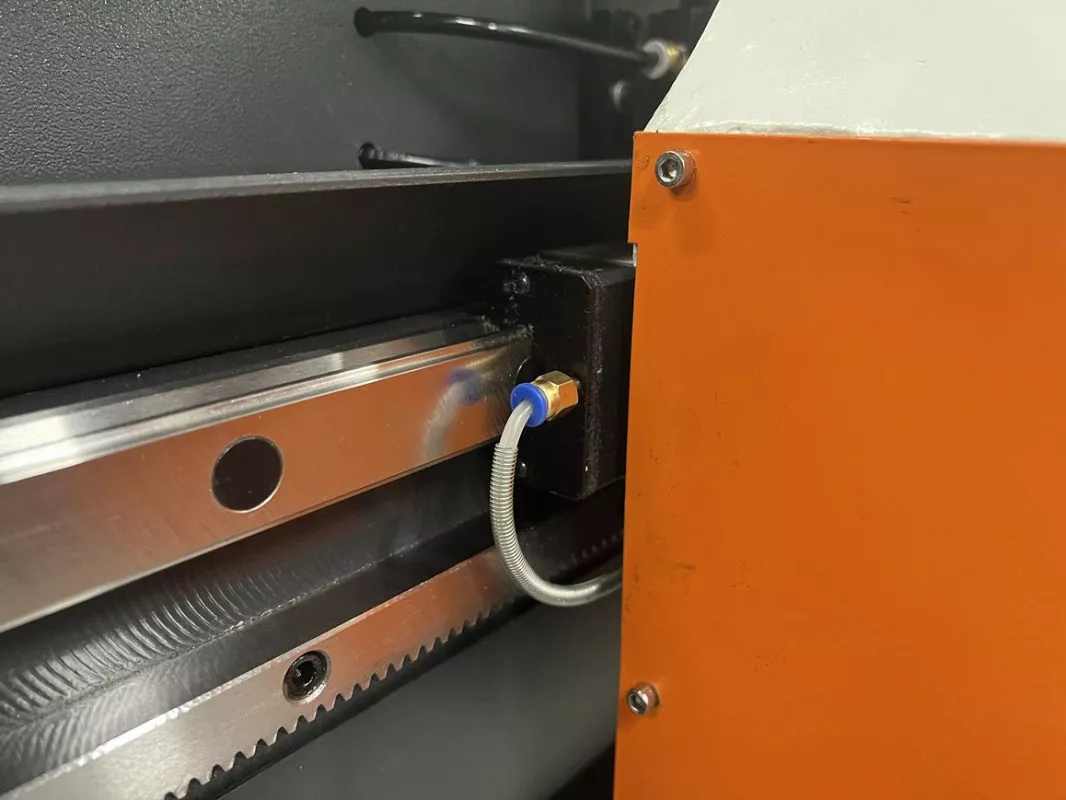

• Профильные направляющие качения (обычно HIWIN или аналоги премиум-класса) на все оси. В отличие от опор скольжения, они обеспечивают высокую плавность хода и способность выдерживать высокие боковые нагрузки, возникающие при фрезеровании камня.

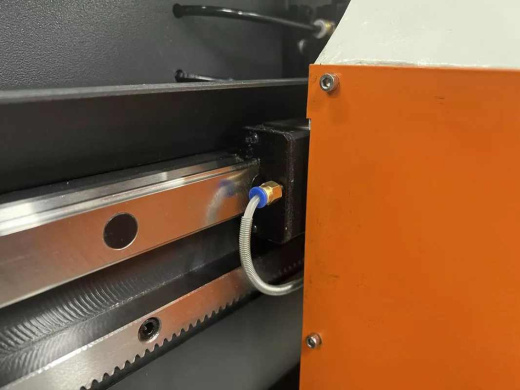

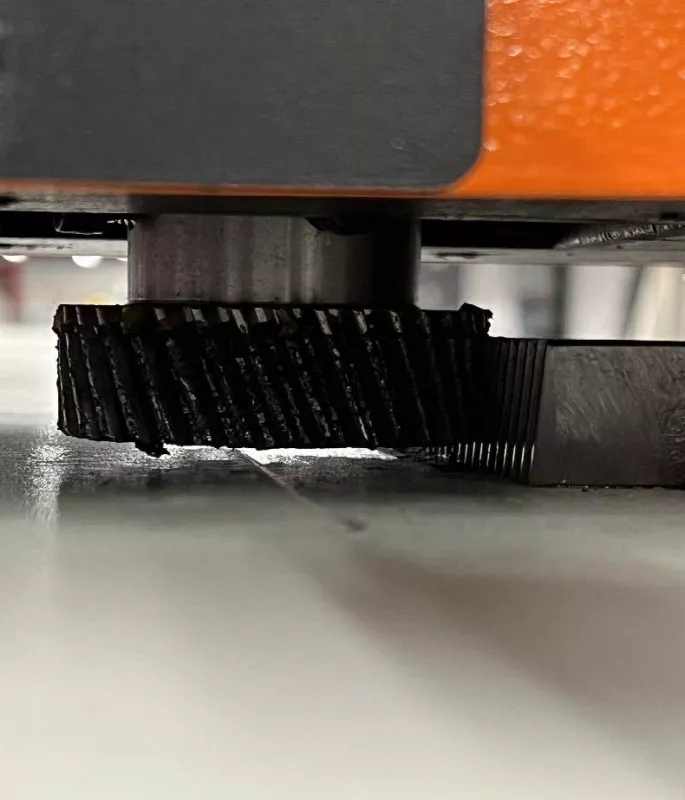

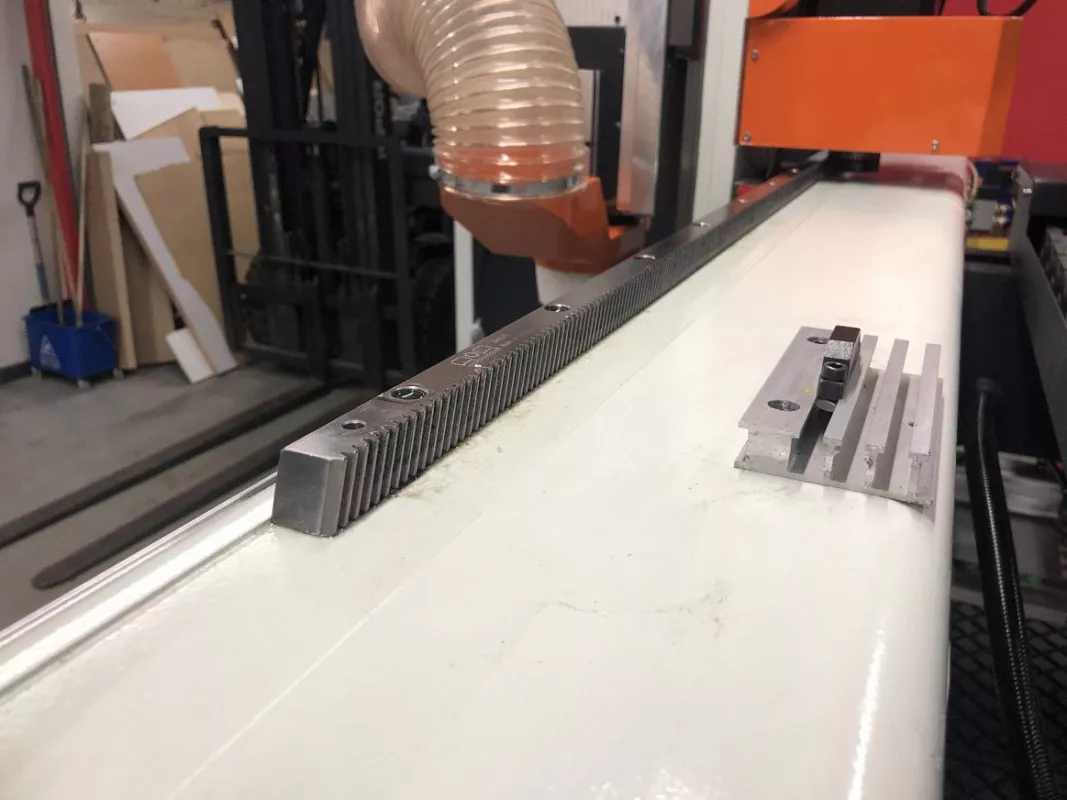

• Передача движения: Шестерня-рейка на осях X и Y. Для оси Z используется шарико-винтовая передача (ШВП), что критически важно для точности погружения инструмента в материал.

Области применения

Благодаря характеристикам, Filato Optima 1325 ATV H600 находит применение в следующих отраслях:

1. Камнеобработка: Изготовление столешниц, подоконников, ступеней, архитектурного декора, барельефов, мемориальных изделий (памятники). Возможность обработки торцов плит и сверления отверстий под смесители в автоматическом режиме.

2. Производство модельной оснастки: Создание мастер-моделей для литья, вакуумных форм (вакуумформовочные оснастки), пресс-форм для пластика и композитов.

3. Алюминиевое производство: Фрезерование корпусных деталей, панелей, раскрой листового алюминия и композитных панелей (Алюкобонд) с высокой скоростью.

4. Рекламная и мебельная индустрия: Обработка акрила (оргстекла), ПВХ, древесных плит (ДСП, МДФ) высокой плотности.

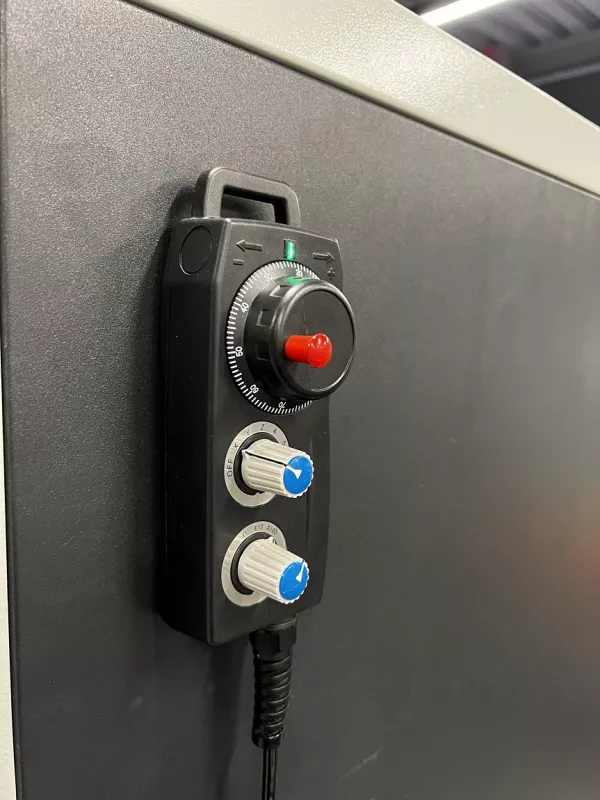

Эргономика и управление

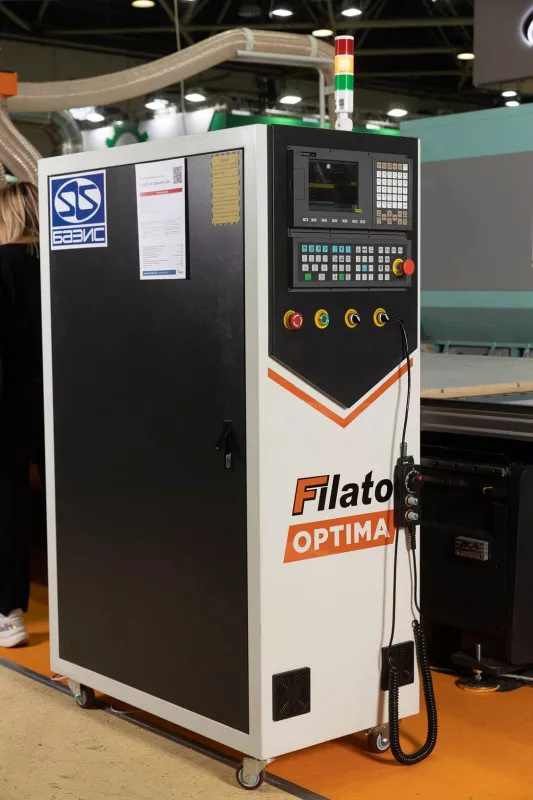

Управление станком построено на базе промышленного контроллера, совместимого со стандартными САМ-системами (ArCam, Type3, ArtCAM, Ucancam и др.). Оператору доступна интуитивно понятная панель управления.
Важно отметить, что наличие портала высотой 600 мм позволяет обрабатывать вертикальные плоскости и высокие заготовки, что недоступно стандартным гравировальным станкам.

Заключение

Filato Optima 1325 ATV H600 — это не просто станок с ЧПУ, это готовое решение для автоматизации производства. Сочетание мощных сервоприводов Yaskawa, надежного линейного магазина на 8 инструментов и шпинделя 9 кВт делает эту модель идеальным выбором для компаний, которые ценят свое время и требуют от оборудования бескомпромиссного качества обработки как камня, так и ответственной модельной оснастки. Это инвестиция в производительность, где высокая стоимость компонентов окупается за счет минимального простоя и отсутствия необходимости в ручных доработках изделий.
