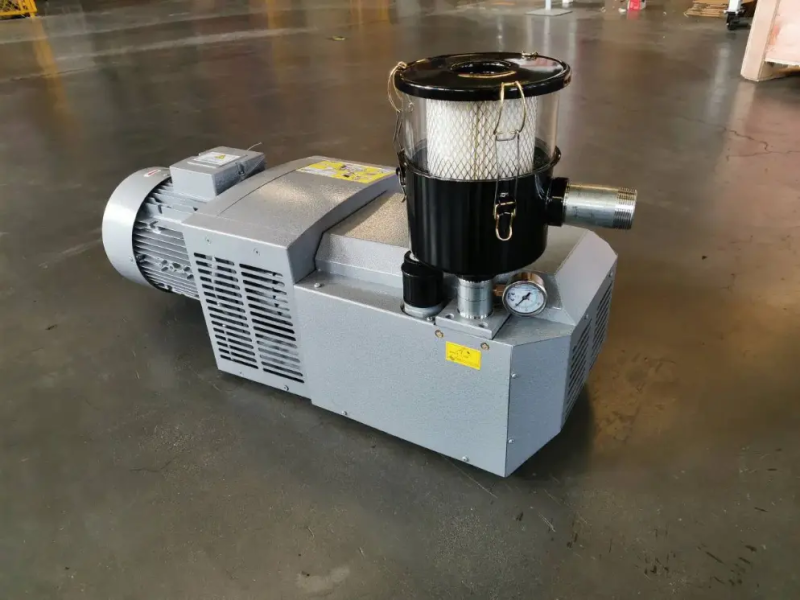

Пластинчато-роторный сухой насос

Пластинчато-роторные сухие вакуумные насосы — это популярный класс безмасляных насосов, которые нашли широкое применение в промышленности и научных исследованиях. Вот подробное описание, характеристики, преимущества и недостатки.

Описание и Принцип Работы

Пластинчато-роторный сухой вакуумный насос (англ. dry rotary vane vacuum pump) — это объемный насос, в котором вакуум создается за счет вращения ротора с подвижными пластинами (лопатками) внутри статора (корпуса). Ключевая особенность — отсутствие рабочей жидкости (масла) в рабочей камере. Это достигается за счет использования специальных материалов и точных допусков.

Принцип действия:

1. Ротор расположен эксцентрично относительно цилиндрического статора.

2. В пазах ротора свободно перемещаются пластины (лопатки), которые прижимаются к стенкам статора за счет центробежной силы, а иногда и с помощью пружин.

3. При вращении пластины образуют изолированные ячейки переменного объема.

4. Газ поступает через впускной патрубок, перемещается в зоне расширения, сжимается и выталкивается через выпускной клапан.

5. Для отвода тепла, возникающего при сжатии и трении, используется воздушное (реже водяное) охлаждение.

6. Материалы пластин и покрытия камеры подобраны так, чтобы работать "всухую" с минимальным износом (часто используются композитные материалы на основе PTFE/графита, углеродные композиты).

Основные Характеристики

1. Диапазон рабочего давления: Обычно от атмосферного (~1000 мбар) до 0.1 - 0.01 мбар (от 10 до 1 Па, т.е. низкий вакуум). Это их основная рабочая зона.

2. Скорость откачки (производительность): Широкий диапазон — от 1-2 м³/ч для лабораторных моделей до 100-200 м³/ч и более для промышленных.

3. Предельное остаточное давление (вакуум): Может достигать 0.01 мбар (1 Па) для одноступенчатых и 0.001 мбар (0.1 Па) для двухступенчатых моделей.

4. Температура на выходе: Значительно выше, чем у масляных насосов (из-за сухого сжатия и трения), обычно требуется эффективное охлаждение. Может достигать 100-120°C и более.

5. Мощность двигателя: Зависит от производительности, от сотен ватт до десятков киловатт.

6. Количество ступеней:

   • Одноступенчатые: Проще, дешевле, но имеют более высокое предельное давление.

   • Двухступенчатые: Две камеры соединены последовательно. Обеспечивают более глубокий вакуум и лучшую эффективность.

7. Защита от попадания паров/влаги: Многие модели оснащены газобалластным клапаном (для откачки парогазовых смесей) и дренажными клапанами для отвода конденсата.

8. Уровень шума: Как правило, выше, чем у жидкостно-кольцевых насосов, но сравним с масляными роторными насосами.

Преимущества

1. Чистота процесса (Главное преимущество): Полное отсутствие масла в откачиваемом газовом потоке. Исключается риск загрязнения продукта или технологической камеры парами масла, обратного потока масла. Критично для:

   • Пищевой и фармацевтической промышленности (упаковка, сушка, лиофилизация).

   • Производства полупроводников и электроники (CVD, PVD, напыление).

   • Химического синтеза, где масло может быть катализатором нежелательных реакций.

   • Аналитических приборов (масс-спектрометры, электронные микроскопы).

2. Низкие эксплуатационные расходы: Не требуется регулярно покупать, заливать и менять вакуумное масло. Нет затрат на утилизацию отработанного масла.

3. Экологичность и безопасность: Нет риска разливов масла, загрязнения окружающей среды. Соответствуют строгим экологическим стандартам.

4. Простота обслуживания: Обслуживание в основном сводится к периодической замене пластин (лопаток), фильтров на входе/выходе и очистке. Не нужно сепарировать масло от конденсата.

5. Готовность к работе: Не требуется прогрев для достижения номинального вакуума (в отличие от некоторых масляных насосов). Можно быстро запускать и останавливать.

6. Универсальность: Хорошо работают с парогазовыми смесями, особенно при использовании газобалласта. Менее чувствительны к попаданию небольшого количества влаги, чем масляные.

7. Установка в любом положении: Чаще всего не имеют ограничений по пространственной ориентации.

Недостатки и Ограничения

1. Более высокая начальная стоимость: Как правило, дороже сопоставимых по производительности масляных пластинчато-роторных насосов.

2. Ограниченный вакуумный диапазон: Не могут достичь такого же глубокого вакуума, как масляные насосы (особенно диффузионные, турбомолекулярные). Их потолок — область низкого вакуума.

3. Чувствительность к абразивам и коррозионным средам: Сухой контакт пластин со статором делает насос уязвимым к попаданию пыли, твердых частиц, агрессивных паров, которые резко увеличивают износ. Обязательна установка входных фильтров и ловушек.

4. Нагрев и термоограничения: Из-за сухого трения и адиабатического сжатия насос сильно нагревается. Требует хорошего охлаждения. Перегрев — основная причина поломок. Не все модели могут работать непрерывно на полной мощности в жестком режиме.

5. Ограниченный ресурс пластин (лопаток): Пластины являются расходным материалом. Их ресурс (обычно несколько тысяч часов) зависит от условий работы (чистота откачиваемой среды, температура, давление). Замена требует квалификации.

6. Более высокий уровень шума и вибраций: По сравнению с некоторыми другими типами сухих насосов (например, спиральными или мембранными).

7. Сложность ремонта: В случае выхода из строя не только пластин, но и ротора или статора, ремонт часто дорог и требует специализированного сервиса.

Области Применения (Итог)

Идеально подходят для:

• "Чистых" производственных процессов, где чистота продукта — приоритет (пищепром, фармацевтика).

• Задачи, где необходимо избежать загрязнения маслом (научные исследования, аналитика).

• Работа с конденсируемыми парами (водяной пар, растворители) при использовании газобалласта.

• В качестве форвакуумных насосов в комбинации с высоковакуумными насосами (турбомолекулярными), когда требуется чистота системы.

Не рекомендуются для:

• Откачки агрессивных, абразивных или сильно запыленных сред без серьезной подготовки газа.

• Приложений, требующих высокого или сверхвысокого вакуума (< 0.001 мбар).

• Ситуаций, где критична минимальная первоначальная стоимость оборудования.

Таким образом, выбор пластинчато-роторного сухого вакуумного насоса — это компромисс в пользу чистоты и экологичности в ущерб максимальной глубине вакуума и с учетом необходимости защиты насоса от загрязнений.

Научно-техническое обоснование выбора пластинчато-роторного сухого вакуумного насоса для систем прижима на станках с ЧПУ в зависимости от площади рабочего поля

Аннотация: В статье представлен методологический подход к выбору ключевых параметров пластинчато-роторного сухого вакуумного насоса (производительности, глубины вакуума, количества и типа) для эффективного и надежного прижима заготовок на станках с ЧПУ. Основное внимание уделено зависимости от размеров рабочего поля и физическим принципам, лежащим в основе создания удерживающего усилия.

1. Введение: принцип вакуумного прижима и требования к насосу

Вакуумный прижим – доминирующая технология фиксации листовых и плитных материалов (фанера, МДФ, пластики, композиты) на станках с числовым программным управлением. Принцип действия основан на использовании разности атмосферного давления и давления под заготовкой. Удерживающая сила (F) описывается фундаментальным уравнением:

F = ΔP * A * μ, где:

• ΔP – перепад давления между атмосферой и вакуумной полостью (Па);

• A – эффективная площадь вакуумной зоны (м²);

• μ – коэффициент трения между заготовкой и уплотнительным материалом (≈ 0.5-0.8 для пористых материалов).

Роль вакуумного насоса заключается в быстрой эвакуации воздуха из-под заготовки для создания рабочего перепада давления (ΔP) и последующей компенсации утечек через технологические зазоры, стыки и пористую структуру материала. Пластинчато-роторные сухие насосы (без масла в рабочей камере) стали стандартом для этих задач благодаря чистоте, простоте обслуживания, надежности и оптимальному соотношению производительности и энергопотребления.

2. Ключевые параметры выбора насоса и их научное обоснование

2.1. Глубина вакуума (Разряженность)

Глубина вакуума – не максимально достижимый, а рабочий, технологически необходимый вакуум. Физика процесса показывает, что удерживающая сила растет линейно с увеличением ΔP, но после определенного порога рост затрат на насос становится неоправданным.

• Обоснование: Для большинства материалов (ДСП, МДФ, фанера, акрил) оптимальный рабочий вакуум лежит в диапазоне 40-70% от атмосферного давления, что соответствует 300-500 мбар абс. (остаточному давлению) или 500-700 мбар отн. (вакууму).

• Расчет: При давлении 400 мбар (абс.) и площади зоны 1 м², ΔP = (1013 - 400) = 613 мбар = ~6130 кгс/м². С учетом коэффициента трения 0.6, удерживающая сила составит ~3678 кгс/м², что более чем достаточно для противостояния силам резания.

• Вывод: Нет необходимости в насосе с предельным вакуумом 0.1 мбар. Достаточно выбрать модель, обеспечивающую стабильные 60-80% вакуума (200-400 мбар абс.) с высокой производительностью в этом диапазоне.

2.2. Производительность (Скорость откачки)

Производительность (л/мин, м³/ч) – критически важный параметр, определяющий время прижима и способность компенсировать утечки. Он напрямую зависит от объема системы и интенсивности утечек.

• Объемная составляющая: Необходимо быстро удалить воздух из объема под заготовкой. Время откачки приблизительно: t ≈ V / S, где V – объем (л), S – средняя производительность насоса (л/с) в рабочем диапазоне.

• Утечки (Qут): Основная нагрузка. Утечки через поры, стыки и пазы стола описываются уравнением течения разреженной среды. Их суммарный поток можно оценить эмпирически или рассчитать. Производительность насоса должна в 2-3 раза превышать ожидаемый суммарный поток утечек (ΣQут) для поддержания стабильного вакуума.

• Эмпирическая формула для стартовой оценки: Для стандартных материалов и стола с добротными уплотнениями часто используют правило:
  S (л/мин) ≈ (1.5 ÷ 3) * A (дм²), где А – площадь рабочего поля в дм² (например, для стола 1300х2500 мм = 325 дм² → S ≈ 500-1000 л/мин).

3. Зависимость выбора насоса от размеров рабочего поля

Размер поля определяет как площадь прижима (A), так и потенциальную длину периметра утечек.

• Малое поле (до 1500x1500 мм / 2.25 м²):

  • Характеристики: Малый объем, относительно небольшой периметр.

  • Рекомендации: Достаточно одного пластинчато-роторного сухого насоса производительностью 350-750 л/мин. Акцент на достаточную глубину вакуума (70-80%). Пример: насосы с пиковой производительностью ~12-25 м³/ч.

• Среднее поле (1500x2500 – 2000x3000 мм / 3.75 – 6 м²):

  • Характеристики: Возрастает важность скорости начальной откачки и компенсации утечек.

  • Рекомендации: Часто требуется один мощный насос производительностью 1000-2000 л/мин или система из двух насосов, работающих параллельно на общий коллектор. Это повышает надежность и позволяет гибко управлять производительностью (включение одного или двух для разных задач). Типичный диапазон: 40-80 м³/ч суммарно.

• Крупное поле (свыше 2000x4000 мм / 8 м²):

  • Характеристики: Большой объем, значительный периметр утечек, возможна работа с несколькими заготовками одновременно.

  • Рекомендации: Обязательно применение нескольких насосов (от 2 до 4), объединенных в параллельную систему с общим ресивером (вакуумным баллоном). Это позволяет:

    1. Обеспечить высокий суммарный поток (>2000-3000 л/мин).

    2. Резервировать систему – при отказе одного насоса остальные поддерживают работоспособность.

    3. Экономить энергию, включая только необходимое количество насосов под конкретную оснастку.

4. Выбор типа и конфигурации насосов

• Сухой vs. Масляный: Сухие пластинчато-роторные насосы предпочтительны из-за отсутствия риска загрязнения заготовки масляным туманом, меньших эксплуатационных затрат.

• Одноступенчатый vs. Двухступенчатый: Для задач прижима, где не требуется вакуум глубже 1-2 мбар, одноступенчатых насосов обычно достаточно. Двухступенчатые модели обеспечивают более высокую скорость откачки в рабочем диапазоне 100-400 мбар и часто имеют больший ресурс, что может быть оправдано для интенсивно используемых промышленных станков.

• Система управления: Для многонасосных систем обязательна автоматизация с датчиками вакуума, управляющими включением/выключением насосов по заданному гистерезису (например, включение второго насоса при падении вакуума ниже 500 мбар, отключение при достижении 300 мбар).

5. Заключение

Выбор пластинчато-роторного сухого вакуумного насоса для прижима на ЧПУ – это инженерная задача, основанная на анализе площади рабочего поля и физики процесса. Ключевые выводы:

1. Производительность должна быть адекватна площади стола и характеру утечек, рассчитана с запасом.

2. Рабочая глубина вакуума в 60-80% от атмосферного является технологически и экономически оптимальной.

3. Количество насосов растет с увеличением размеров стола, переходя от одиночных установок к параллельным, модульным системам, что обеспечивает надежность, гибкость и энергоэффективность.

4. Использование сухих пластинчато-роторных насосов является наиболее рациональным решением, обеспечивающим чистоту, стабильность и минимальную стоимость владения.

Грамотный расчет этих параметров гарантирует создание системы прижима, обеспечивающей максимальную безопасность, точность обработки и производительность оборудования.
