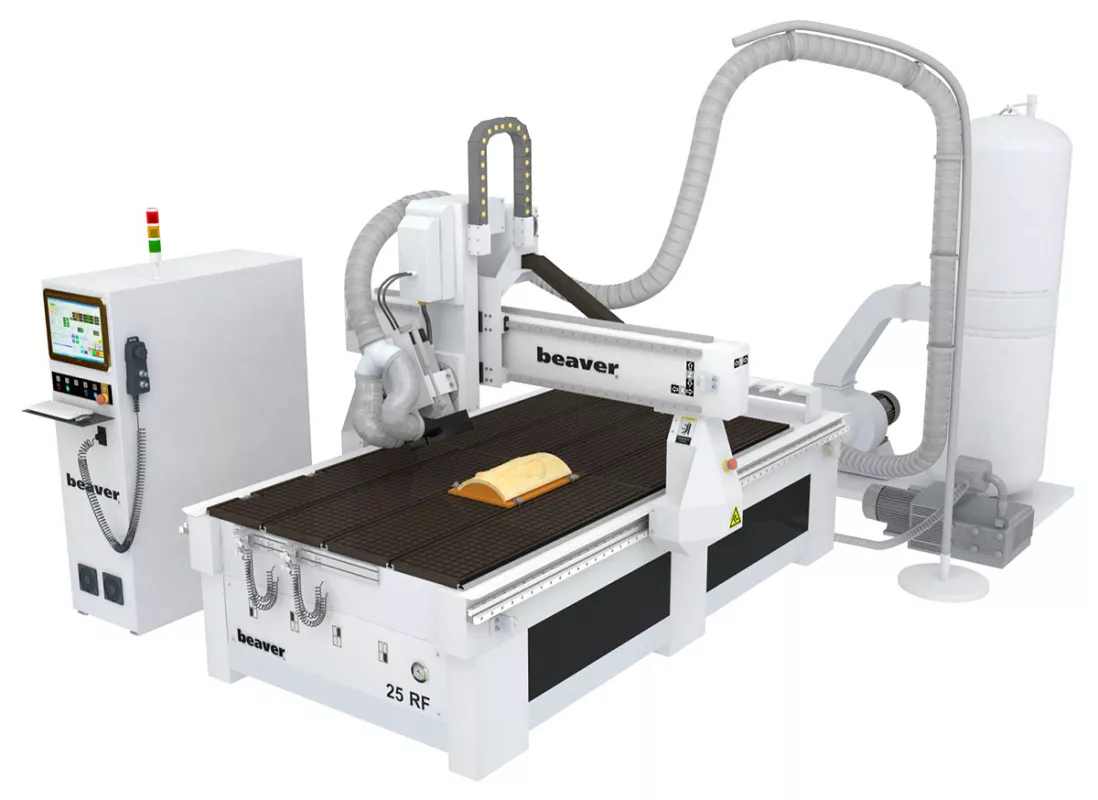

Станок Beaver 25RF с итальянской системой ЧПУ OSAI открывает новые горизонты для высокоточного машиностроения. Наличие дополнительной оси C с диапазоном наклона -90°/+90° позволяет реализовать сложные 4-осевые стратегии обработки без переустановки заготовки.
Фрезерный станок с ЧПУ Beaver 25RF: Анализ возможностей оси C и системы управления OSAI
В современном машиностроении требования к гибкости производственного оборудования постоянно растут. Универсальные фрезерные станки, способные выполнять сложные операции без переустановки заготовки, становятся не просто желательным приобретением, а необходимостью для предприятий, стремящихся к высокой точности и сокращению времени производственного цикла. Одним из ярких представителей такого класса оборудования является модель Beaver 25RF, оснащенная прецизионной системой числового программного управления OSAI (Италия) и дополнительной поворотной осью C с расширенным диапазоном наклона.
Конструктивные особенности базы Beaver 25RF
Прежде чем перейти к анализу мехатронной начинки, стоит отметить конструктивные решения, заложенные в базовую модель. Beaver 25RF позиционируется как решение для тяжелого фрезерования, где критически важна жесткость системы. Станина станка выполнена из высокопрочного чугуна, что обеспечивает демпфирование вибраций, неизбежных при обработке металлов резанием.
Направляющие кареток выполнены по принципу роликовых или шариковых систем предварительного натяга, что характерно для оборудования, рассчитанного на длительный ресурс эксплуатации с сохранением геометрической точности. Рабочий стол станка рассчитан на установку массивных заготовок, а шпиндельный узел, как правило, обладает широким диапазоном оборотов, позволяя работать как с черными металлами, так и с алюминиевыми сплавами или закаленными сталями.
Однако ключевым фактором, превращающим Beaver 25RF из стандартного трехосевого обрабатывающего центра в высокотехнологичный комплекс, является наличие дополнительной управляемой оси C с диапазоном наклона от -90 до +90 градусов.
Дополнительная ось C: Кинематика и преимущества
В стандартной конфигурации трехосевые станки ограничены обработкой в плоскости XY, Z. Введение четвертой оси кардинально меняет технологические возможности. В модели Beaver 25RF ось C реализована как поворотная (наклонная) ось, интегрированная в конструкцию рабочего стола или шпиндельной головки в зависимости от компоновки.
Диапазон наклона -90/+90 градусов позволяет осуществлять обработку под произвольным углом к вертикальной оси. Такая амплитуда перемещения дает возможность производить фрезерование сложных криволинейных поверхностей, которые ранее требовали бы использования специализированных угловых головок или многооперационных станков.
С технологической точки зрения наличие оси C позволяет:
-
Сократить количество установочных баз. Оператору больше не нужно изготавливать сложные приспособления для фиксации детали под углом. Деталь обрабатывается за один установ, что исключает погрешности переустановки (так называемый «принцип одного зажима»).
-
Реализовать 4-осевое фрезерование (индексирование). Ось C может работать в режиме позиционирования, фиксируясь под необходимым углом для обработки вертикальных стенок, наклонных пазов или лысок на цилиндрических деталях.
-
Обеспечить контурную обработку. В паре с линейными осями X, Y, Z ось C позволяет вести одновременное контурное движение (полноценная 4-осевая обработка). Это востребовано при производстве деталей типа «крыльчатка», червячных колес, кулачков и пресс-форм со сложной геометрией.
Механическая часть оси C в исполнении для Beaver 25RF обычно предполагает использование безлюфтового редуктора или моментного двигателя прямого привода (DD motor). Это обеспечивает высокую точность позиционирования, отсутствие люфта при реверсировании и стабильность удержания позиции под нагрузкой.
Система ЧПУ OSAI (Италия): Мозг станка
Итальянская компания OSAI известна на мировом рынке как производитель промышленной электроники и систем ЧПУ премиального сегмента. В отличие от бытовых или общепромышленных контроллеров, системы OSAI ориентированы на высокодинамичное и высокоточное оборудование, часто используемое в аэрокосмической и автомобильной отраслях.
Установка системы OSAI на Beaver 25RF обеспечивает ряд критически важных преимуществ при работе с дополнительной осью C.
Высокоскоростная обработка (HSC)
Алгоритмы управления OSAI позволяют отрабатывать управляющие программы с высокой скоростью подачи. При работе с наклонной осью C, где инерционные нагрузки на приводы значительны, важно, чтобы процессор ЧПУ успевал просчитывать интерполяцию вперед (Look Ahead). Система OSAI обеспечивает плавное вхождение в повороты, исключая микроостановки, которые приводят к появлению «ступеньки» на обработанной поверхности.
Управление осью C в сложных циклах
OSAI предлагает расширенные функции кинематической трансформации. Для оператора или технолога это означает, что программирование ведется в системе координат детали, а не в машинной системе. ЧПУ автоматически рассчитывает перемещение линейных осей и поворот оси C, компенсируя смещения центра вращения и длину инструмента. Это упрощает написание кода для обработки наклонных плоскостей и снижает риск ошибок при ручном программировании.
Диагностика и адаптация
Одной из сильных сторон итальянской электроники является глубокая интеграция с приводами. Система OSAI постоянно мониторит нагрузку на оси, в частности на ось C. Если при зажиме детали или в процессе резания возникает перегрузка, ЧПУ способно адаптировать режимы работы или выдать сигнал оператору. Это особенно актуально при наклонной обработке, где вектор сил резания может оказывать неблагоприятное воздействие на механизм поворота.
Синтез механики и электроники
Сочетание жесткой чугунной станины Beaver 25RF, прецизионной наклонной оси C и высокоскоростной системы управления OSAI создает синергетический эффект, который сложно достичь при использовании бюджетных комплектующих.
Для инженеров-технологов ключевым показателем становится возможность одновременной 4-осевой обработки. Рассмотрим практический пример: требуется обработать деталь с наклонным отверстием под углом 45 градусов и криволинейной канавкой по окружности. На стандартном трехосевом станке потребовалось бы либо использование синусной плиты (что занимает время и требует верификации), либо установка на поворотный стол, не интегрированный в управление. На Beaver 25RF с OSAI эта операция выполняется одной программой.
Система ЧПУ получает команду G-code, содержащую координаты X, Y, Z и B (или C). Благодаря высокоскоростному интерфейсу между контроллером и сервоприводами, ось C отрабатывает позицию синхронно с движением шпинделя. Это позволяет добиться идеальной чистоты поверхности на стыках переходов, что критически важно при чистовой обработке пресс-форм.
Эргономика и безопасность
При работе с подвижной осью C, имеющей диапазон наклона ±90°, возрастают требования к безопасности рабочей зоны. Конструкция Beaver 25RF учитывает этот момент. Зона перемещения оси C обычно защищена телескопическими кожухами или жестким ограждением, исключающим попадание стружки в направляющие каретки.
Система ЧПУ OSAI реализует концепцию «безопасного торможения». В случае внезапного отключения питания или аварийной остановки, ось C фиксируется механическим тормозом без «просадки» под собственным весом или весом заготовки. Это предотвращает столкновение инструмента с деталью и сохраняет калибровку нулевых точек.
Кроме того, интерфейс оператора OSAI (обычно это пульт с цветным TFT-дисплеем) предоставляет удобный доступ к коррекции положения оси C. Оператор может визуально контролировать текущий угол наклона в реальном времени, что снижает вероятность ошибок при наладке.
Экономическая целесообразность
С точки зрения инвестиционной привлекательности, станок Beaver 25RF с осью C и электроникой OSAI занимает промежуточную нишу между дорогими 5-осевыми обрабатывающими центрами и стандартными 3-осевыми станками с ручным поворотным столом.
Затраты на приобретение такого оборудования окупаются за счет:
-
Сокращения времени переналадки: отказ от использования угловых плит и приспособлений позволяет сократить вспомогательное время на 20-30%.
-
Повышения точности: исключение погрешностей «установ-переустанов» позволяет выдерживать допуски до сотых долей миллиметра на сложных поверхностях.
-
Расширения номенклатуры: предприятие получает возможность брать заказы на детали, требующие наклонной обработки, без необходимости приобретения дополнительного специализированного оборудования.
Заключение
Фрезерный станок с ЧПУ Beaver 25RF в комплектации с итальянской системой управления OSAI и дополнительной осью C (диапазон наклона -90°/+90°) представляет собой высокотехнологичный обрабатывающий центр, ориентированный на ответственное производство.
Главная ценность данной конфигурации заключается в балансе: итальянская электроника обеспечивает высочайшую скорость обработки данных и плавность отработки сложных траекторий, в то время как механика Beaver 25RF гарантирует необходимую жесткость для реализации потенциала 4-осевой обработки. Для технологов и владельцев производственных цехов это оборудование становится инструментом для повышения производительности, снижения себестоимости операции за счет сокращения цикла и достижения стабильно высокого качества готовых изделий.
Внедрение таких станков в производственную цепочку позволяет предприятию выйти на новый уровень технологической независимости, беря в работу детали повышенной сложности, которые ранее требовали либо ручного труда высокой квалификации, либо использования более дорогостоящего оборудования 5-осевой группы.
