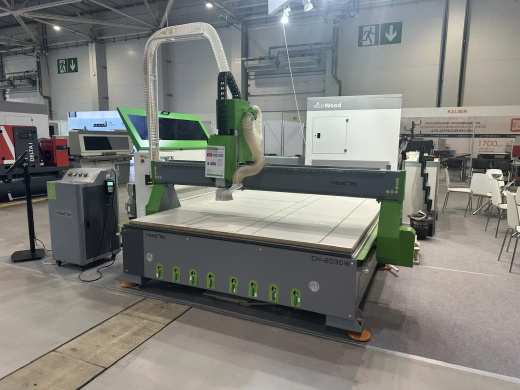

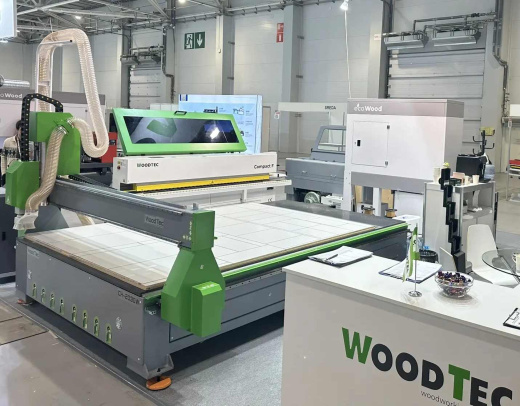

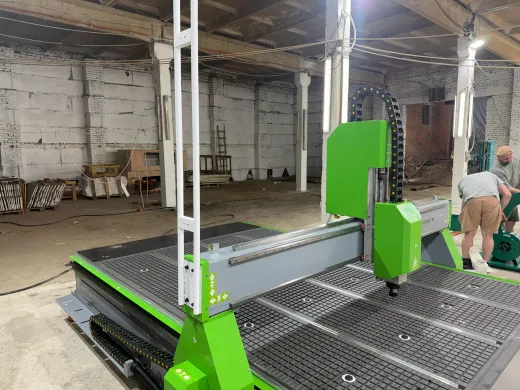

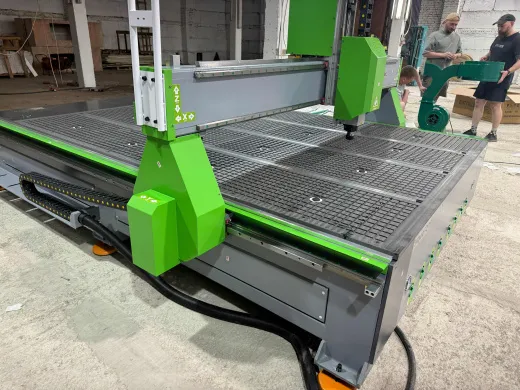

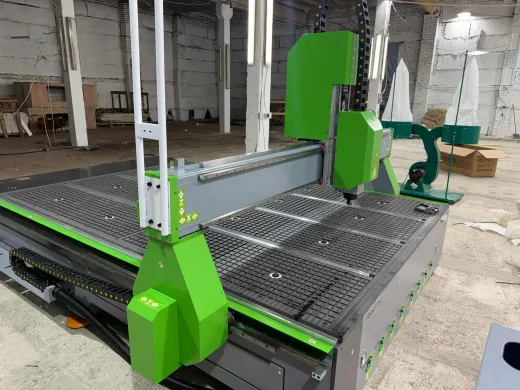

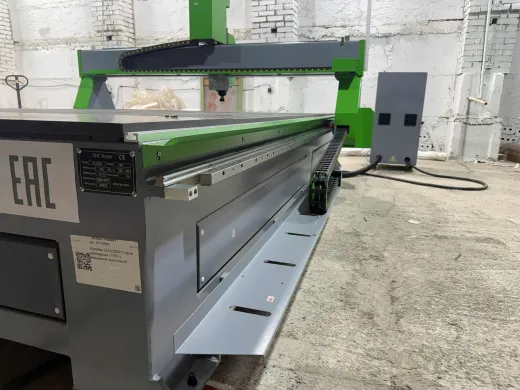

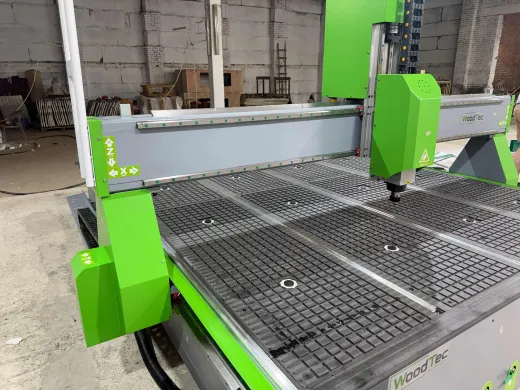

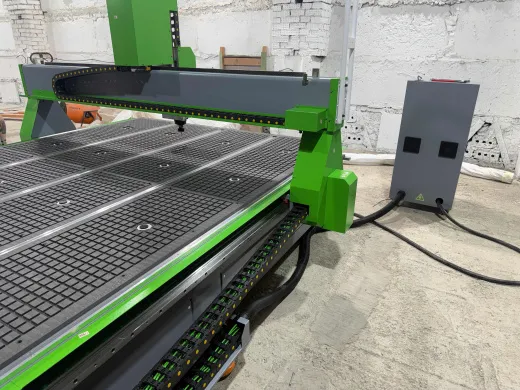

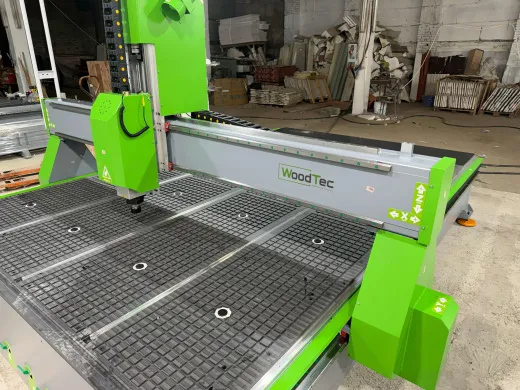

WoodTec CH 2030W (серия W): Почему связка сервоприводов Leadshine и редукторов Shimpo-Nidec задает новые стандарты производительности
В сегменте фрезерно-гравировального оборудования для мебельной и рекламной индустрии конкуренция давно вышла за рамки простого сравнения рабочего поля или мощности шпинделя. Современный производитель требует от станка не просто способности резать материал, а гарантированной повторяемости результата в условиях многосменной работы.
Новая серия W от WoodTec, флагманской моделью которой выступает WoodTec CH 2030W, представляет собой инженерный ответ на эти вызовы. Разработчики сосредоточились на модернизации кинематической группы — той самой основы, от которой зависит чистота реза, скорость обработки и долговечность оборудования. Рассмотрим подробнее, почему сочетание серводвигателей Leadshine и планетарных редукторов SHIMPO-NIDEC (Япония) делает эту модель лучшим выбором для профессиональных цехов.
Эволюция привода: от шаговых двигателей к сервосистеме Leadshine
Традиционным узким местом многих станков среднего ценового сегмента являются шаговые двигатели. Они работают по принципу «открытого контура»: система подает команду, но не получает обратной связи о фактическом выполнении. При превышении нагрузки или резком ускорении неизбежны потери шага, что приводит к браку — смещению контура детали или поломке инструмента.

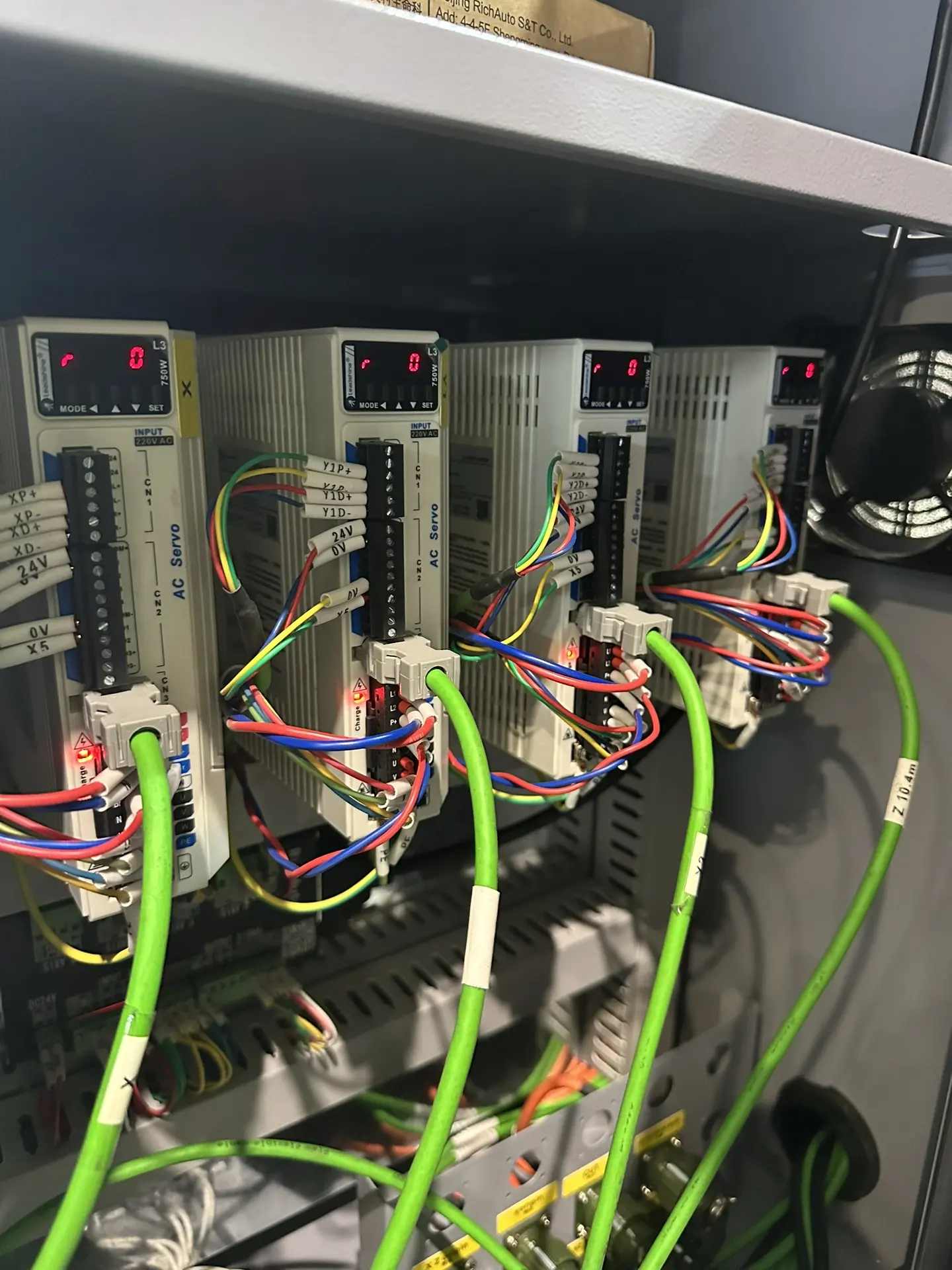

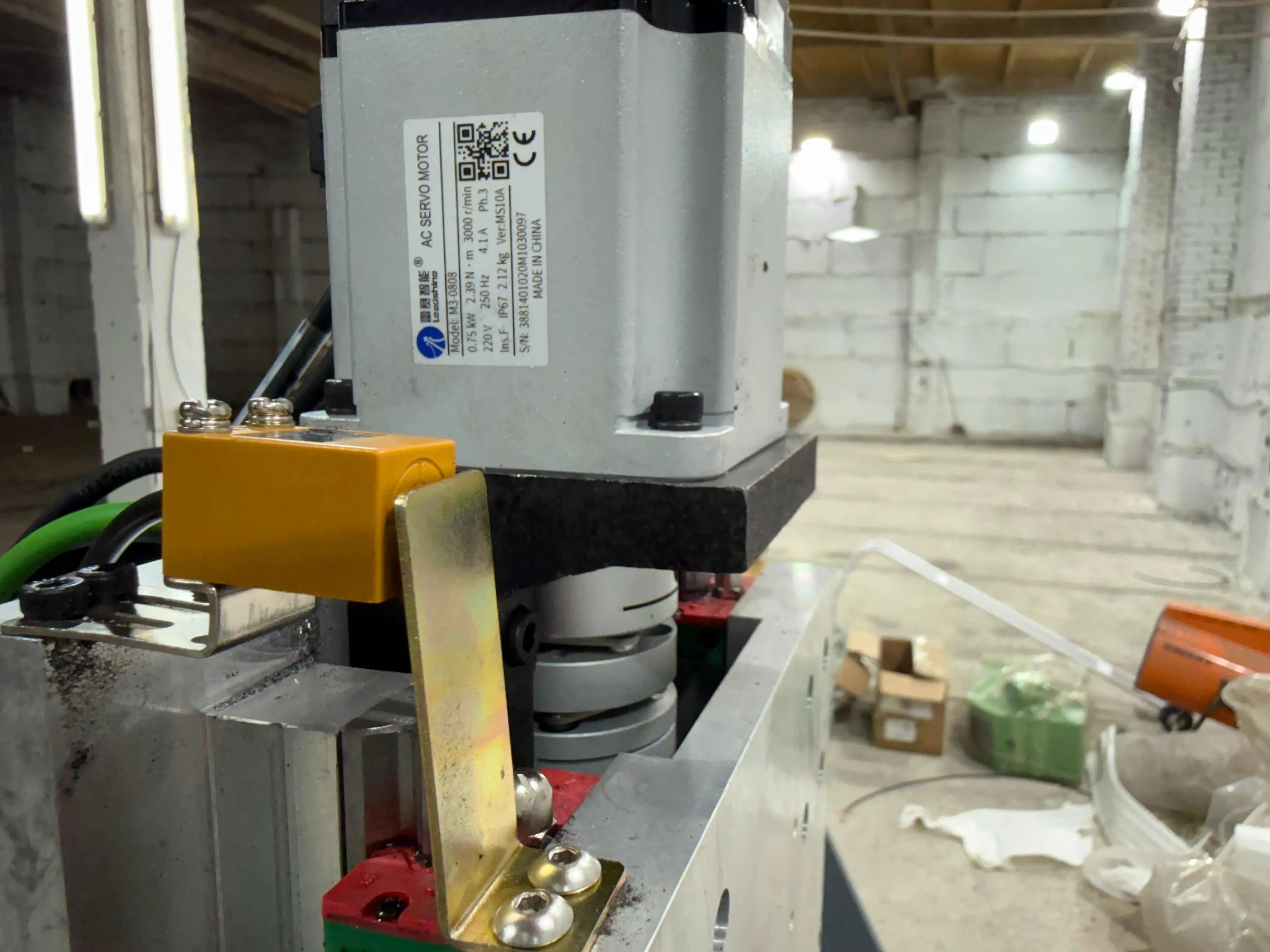

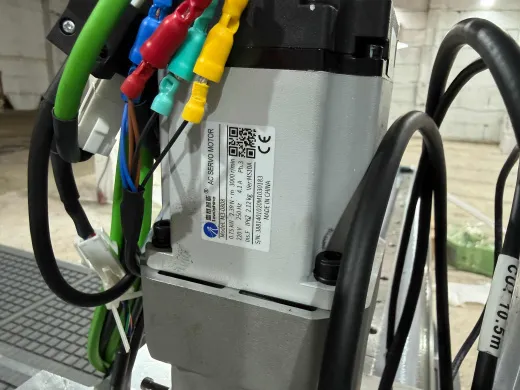

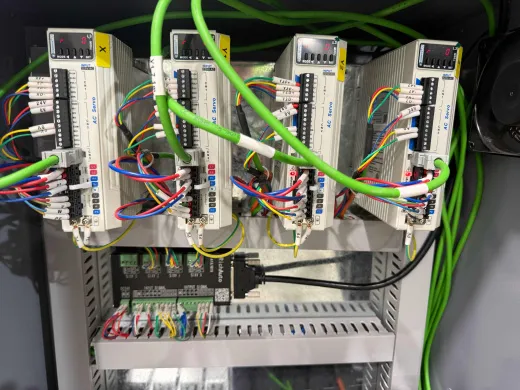

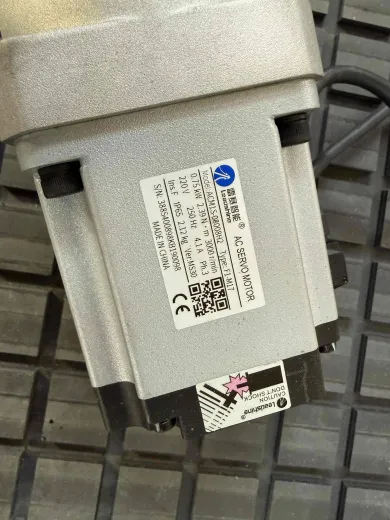

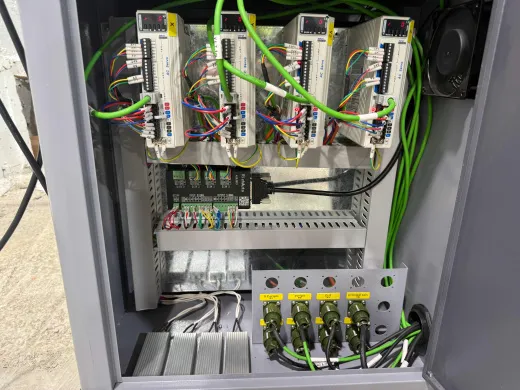

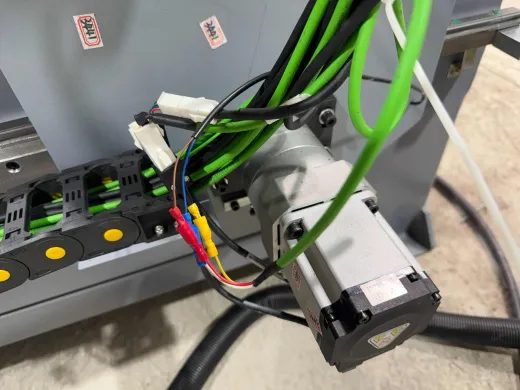

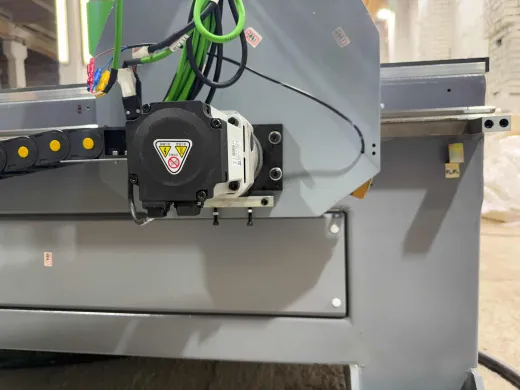

Инженеры WoodTec полностью отказались от этой компромиссной схемы в серии W. Модель CH 2030W оснащается серводвигателями Leadshine мощностью 750 Вт. Ключевое отличие сервопривода — наличие энкодера (датчика обратной связи). Контроллер в реальном времени отслеживает положение вала, мгновенно корректируя ток при изменении нагрузки. Это дает три критически важных преимущества:
-
Отсутствие пропуска шагов. Позиционирование всегда точно, независимо от веса портала или сопротивления материала.
-
Высокий момент на низких оборотах. При врезании в твердые породы дерева или композит серводвигатель не «заикается», а развивает максимальное усилие.
-
Энергоэффективность. В отличие от шаговых двигателей, которые работают на максимальном токе постоянно, сервопривод потребляет энергию только в момент нагрузки, снижая нагрев компонентов.

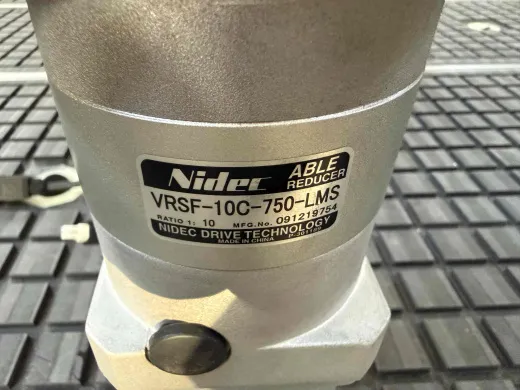

Японская точность: роль редукторов SHIMPO-NIDEC

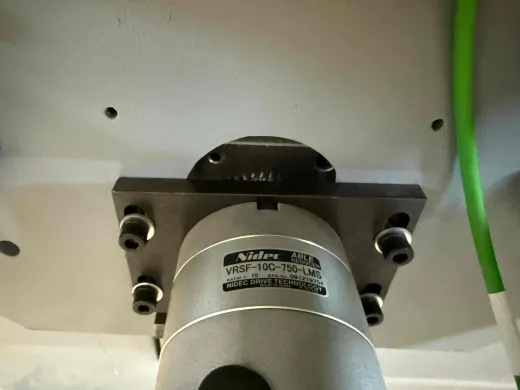

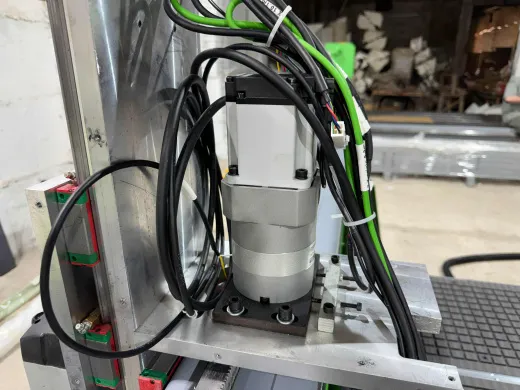

Однако одного мощного двигателя недостаточно для идеального перемещения рабочего органа. Механика передачи усилия имеет решающее значение. В WoodTec CH 2030W серии W используются планетарные редукторы SHIMPO-NIDEC, произведенные в Японии.
Почему это принципиально важно?
Планетарные редукторы этого бренда известны в индустрии минимальным показателем люфта (backlash) — менее 5 угловых минут. В контексте фрезерной обработки люфт — это враг точности. При реверсе (смене направления движения) обычные цилиндрические редукторы или прямозубые шестерни создают микрозазор, который на длине рабочего поля может вылиться в миллиметровую погрешность.

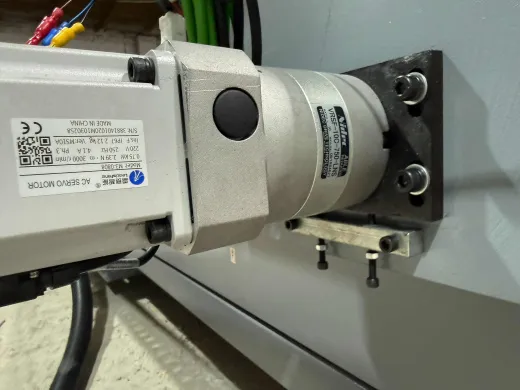

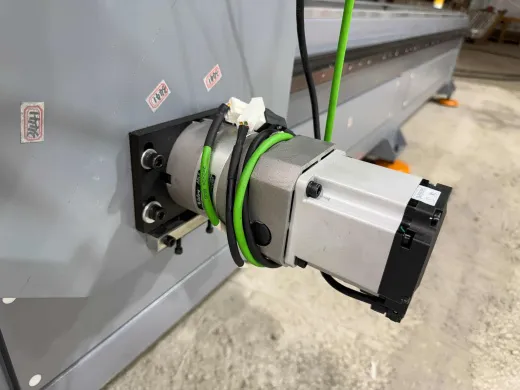

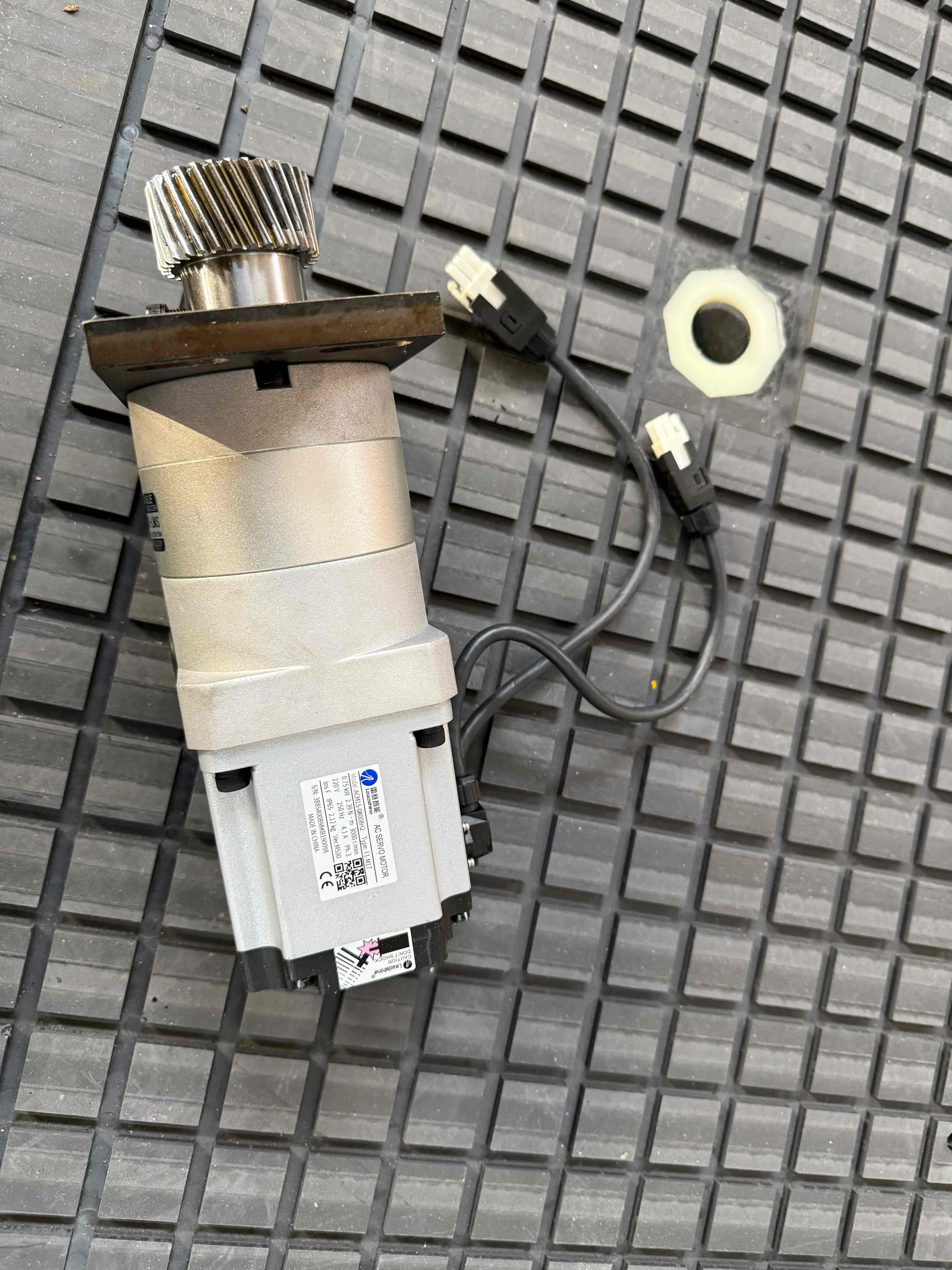

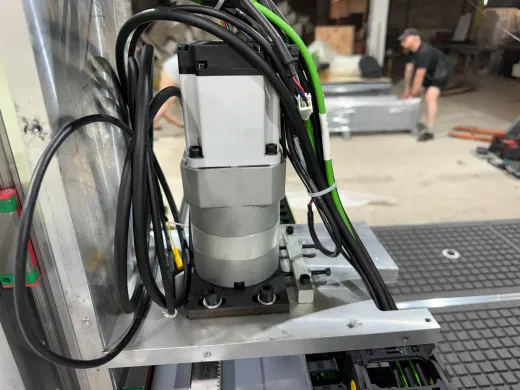

Сочетание сервопривода Leadshine с жестким планетарным редуктором Shimpo-Nidec позволяет:
-
Обеспечить идеальную геометрию при раскрое крупногабаритных листов ЛДСП (размер поля 2030х3000 мм).
-
Получить зеркально гладкую поверхность торца при фрезеровке, исключающую необходимость шлифовки.
-
Выдерживать высокие ускорения (разгон/торможение) без вибраций, что критично при работе с хрупкими материалами (акрил, композит).

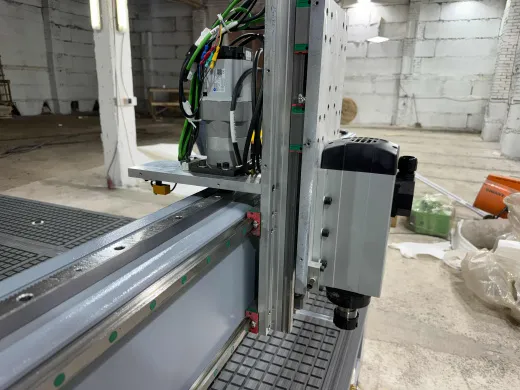

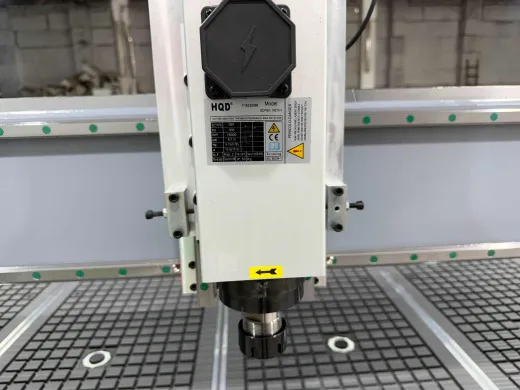

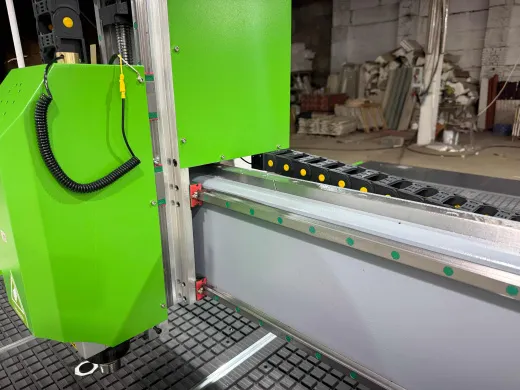

Шпиндель HQD 6 кВт: баланс мощности и ресурса
Кинематическая группа работает в тандеме с высокочастотным шпинделем HQD (Китай) с водяным охлаждением. Это один из самых признанных брендов в своем классе, зарекомендовавший себя высокой ремонтопригодностью и устойчивостью к длительным нагрузкам.
Характеристики шпинделя:
-
Мощность: 6 кВт.
-
Максимальная частота вращения: 18 000 об/мин.
-
Тип охлаждения: водяное (обеспечивает бесшумную работу и стабильный температурный режим при длительных циклах).
Для WoodTec CH 2030W заявлены три ключевых режима эксплуатации, которые демонстрируют универсальность оборудования:
-
Режим высокоскоростного раскроя (20-22 листа в смену).
В этом режиме станок работает как мощный форматно-раскроечный центр. Благодаря сервоприводам и жесткой раме, обработка листов ЛДСП, фанеры и МДФ происходит на максимальных скоростях подачи без потери качества кромки. Вакуумный стол с 4 зонами фиксации позволяет удерживать большие форматы без дополнительного крепления струбцинами. -
Режим присадки и плоскостной обработки (25-30 листов в смену).
При выполнении сверления, выборки пазов под фурнитуру (например, RTA-соединения) и 2D-фрезеровки критически важна точность позиционирования. Связка Leadshine + Shimpo-Nidec обеспечивает точность выхода инструмента в заданную точку с погрешностью, не превышающей сотых долей миллиметра. Это позволяет исключить этап примерки фурнитуры на финишной сборке. -
3D-фрезерование и глубокая гравировка.
Обработка объемных рельефов, архитектурного декора, барельефов и сложных 3D-моделей — это область, где раскрывается полный потенциал сервоприводов. В отличие от шаговых систем, которые могут «зависать» на сложных переходах, сервосистема обеспечивает плавное движение по всем трем осям, сохраняя детализацию модели даже на глубине.
Вакуумная система и коммуникация: продуманность деталей

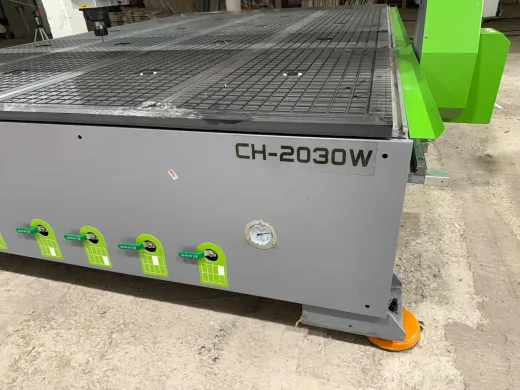

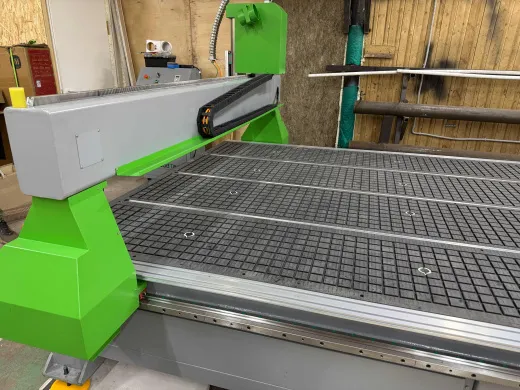

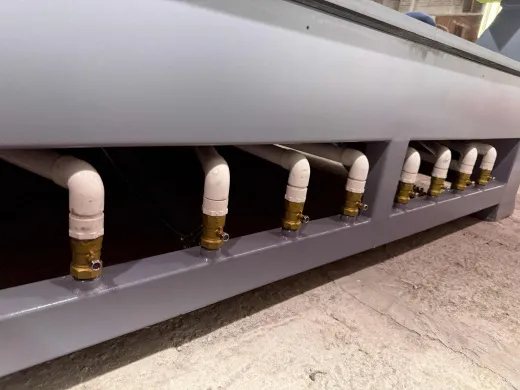

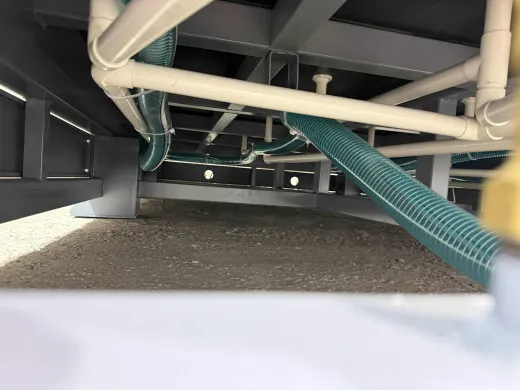

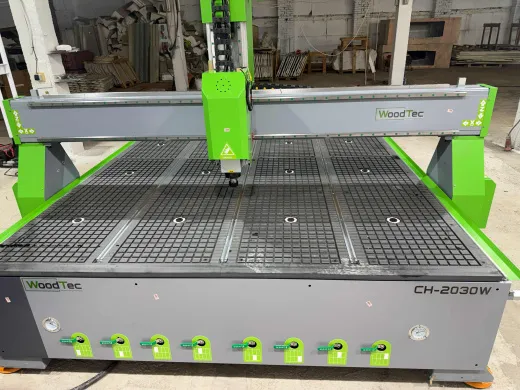

WoodTec CH 2030W поставляется с вакуумным столом, разделенным на 4 независимые зоны. Это инженерное решение позволяет оператору задействовать только ту площадь стола, которая соответствует размеру заготовки, концентрируя разрежение и экономя энергоресурсы насосной станции. Наличие Т-пазов в конструкции стола сохраняет возможность механической фиксации струбцинами для обработки мелкосерийных деталей или материалов, не подлежащих вакуумной фиксации.
Программная составляющая:
Важным аспектом является комплектация станка постпроцессором для САПР «Базис». Для российского мебельщика это означает бесшовную интеграцию станка в существующий технологический цикл. Управляющие программы генерируются автоматически из проектной документации без ручной коррекции кода, что исключает человеческий фактор на этапе подготовки производства.

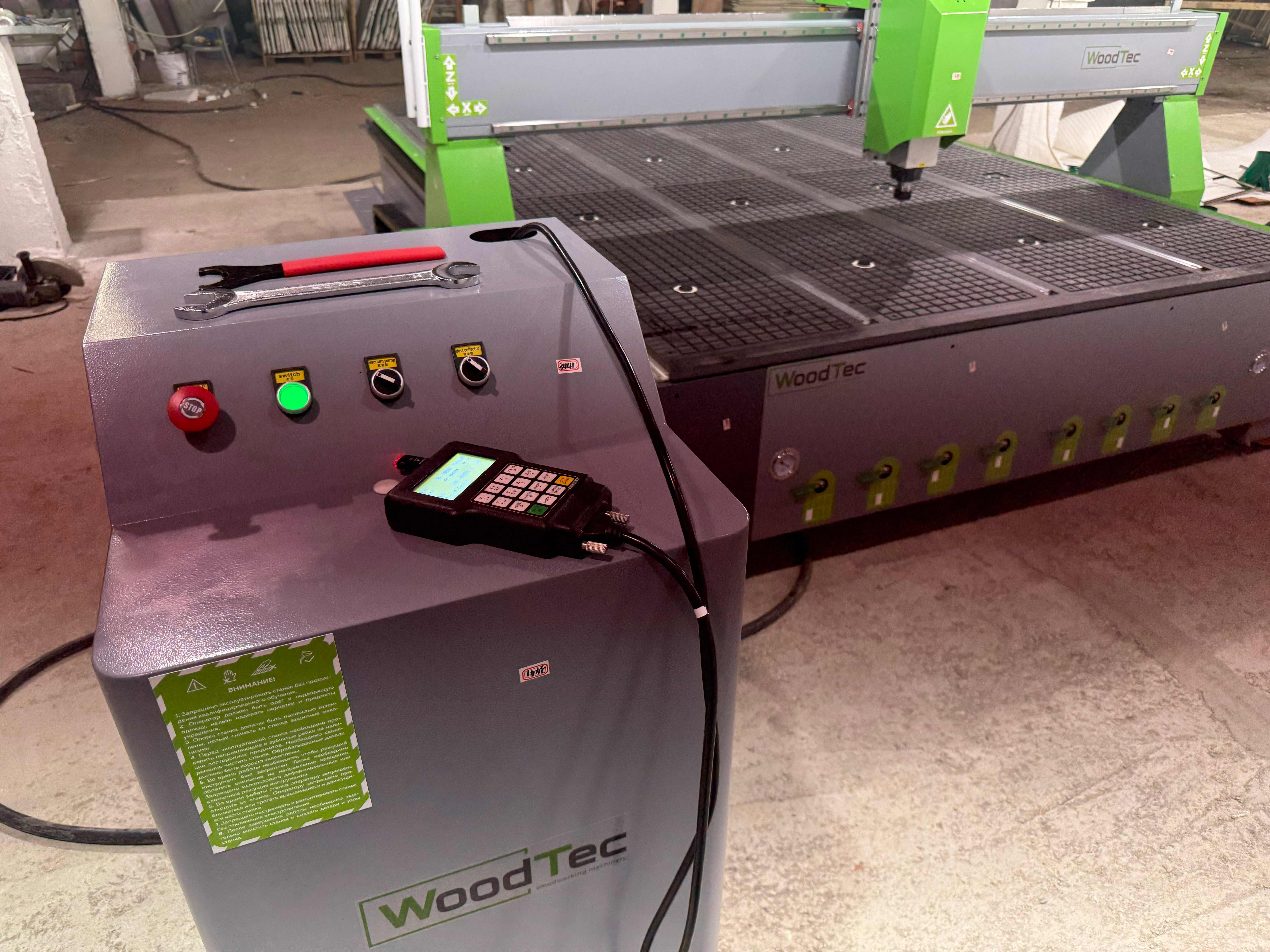

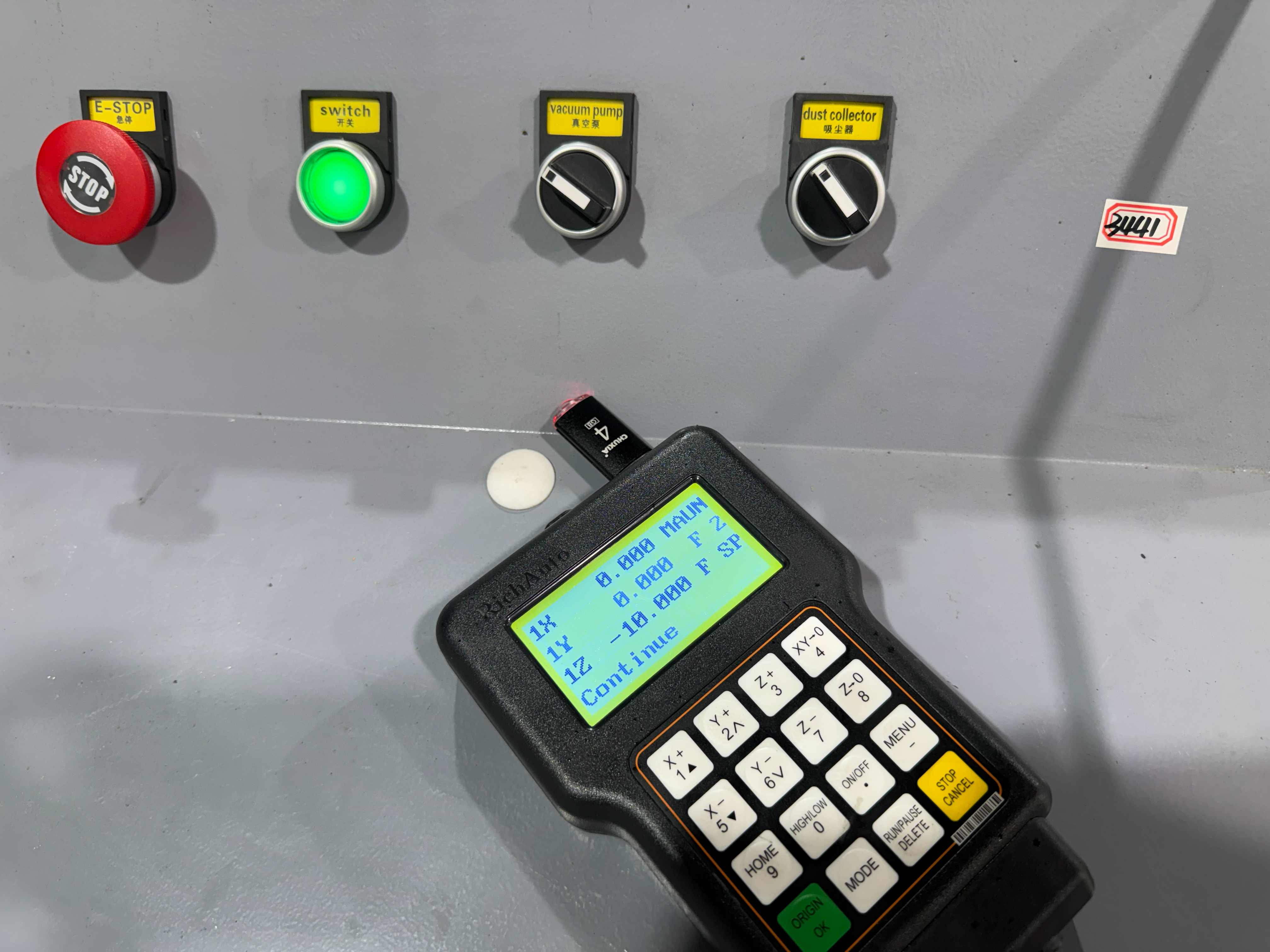

Управление: эргономика пульта Rich Auto A11

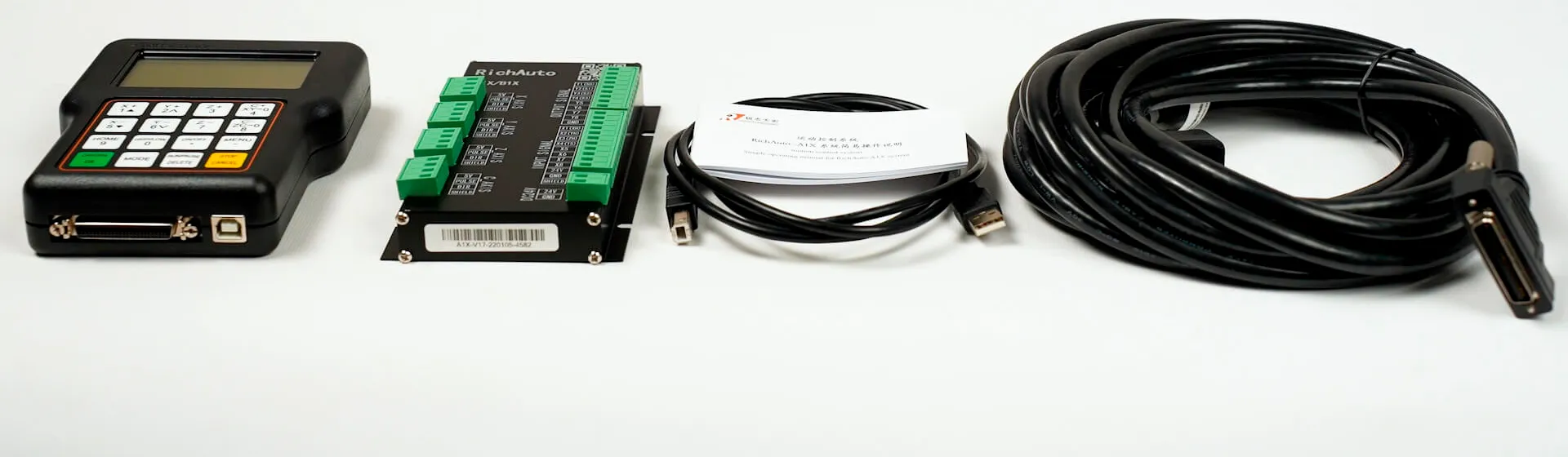

Система управления построена на базе промышленного контроллера Rich Auto A11. Это ручной пульт с цветным сенсорным экраном, специализированный для работы с фрезерными станками. Его преимущества:
-
Русскоязычный интерфейс: полное руководство пользователя и интерфейс ПО переведены на русский язык, что упрощает порог входа для операторов.
-
Функция «Безопасный подъем»: при аварийной остановке или обрыве инструмента оператор может управлять перемещением осей в ручном режиме с высокой плавностью.
-
Датчик калибровки инструмента: в комплекте предусмотрена система ручного позиционирования для измерения длины инструмента, что ускоряет переналадку при смене фрез.
Техническая комплектация: краткий анализ компонентов
| Компонент | Модель / Характеристика | Влияние на производство |
|---|---|---|
| Электрошпиндель | HQD 6 кВт / 18 000 об/мин (водяное охл.) | Обеспечивает чистый рез и возможность работы с твердыми материалами без перегрева. |
| Двигатели осей | Серводвигатели Leadshine 750 Вт | Гарантируют отсутствие потери шагов, высокую динамику разгона, обратную связь с контроллером. |
| Редукторы | SHIMPO-NIDEC (Япония), планетарные | Минимизируют люфт, обеспечивают плавность хода и точность позиционирования при реверсе. |

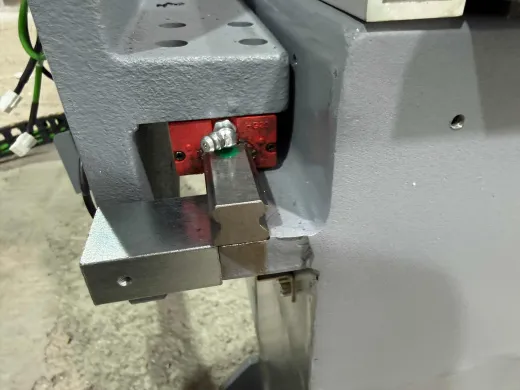

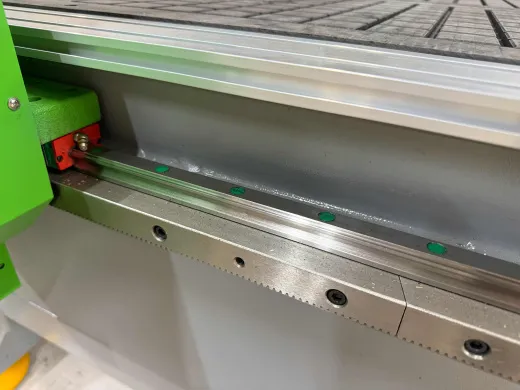

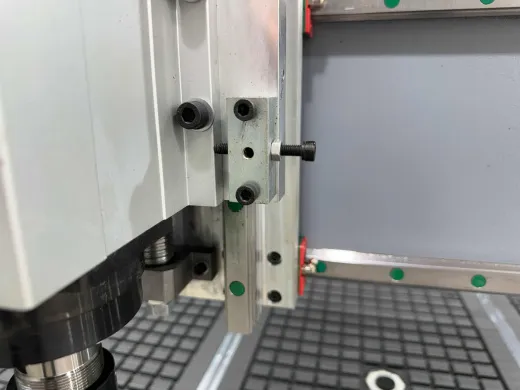

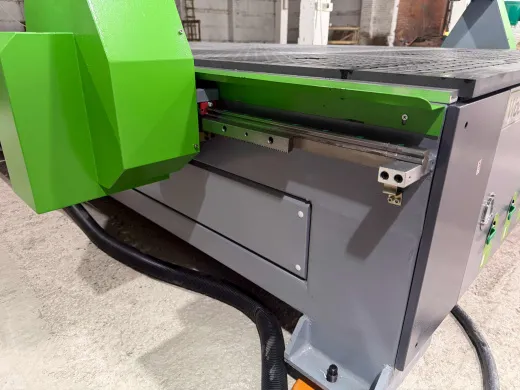

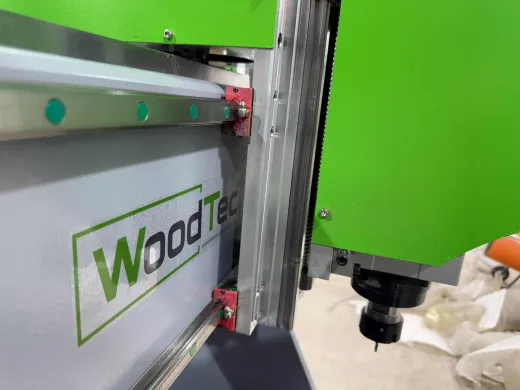

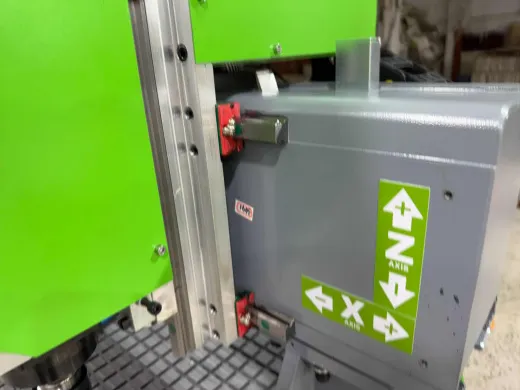

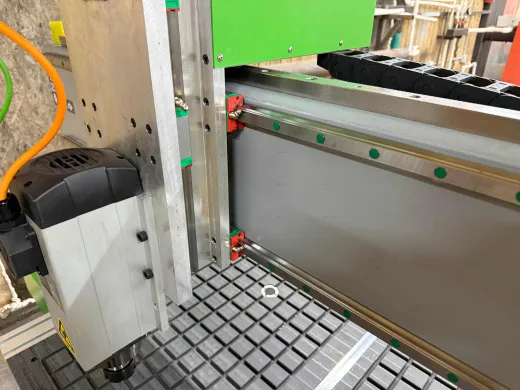

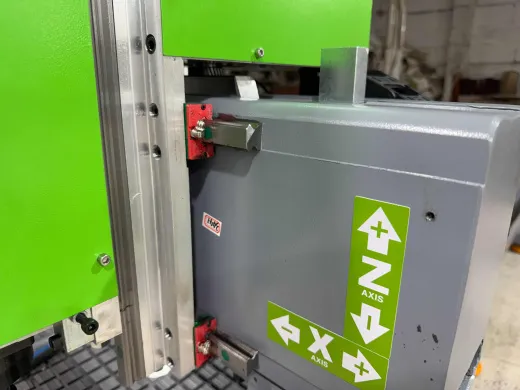

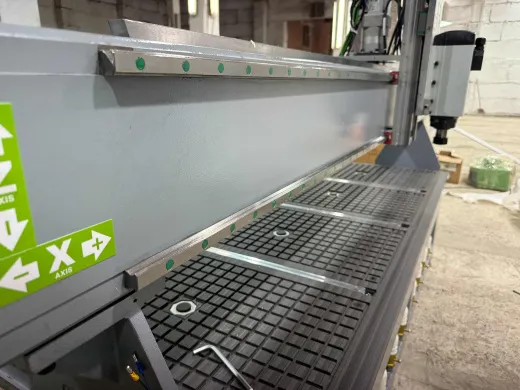

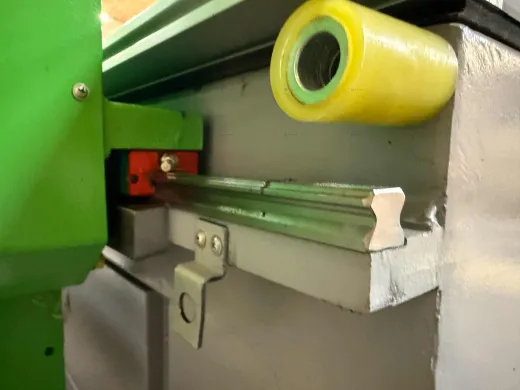

| Направляющие | Линейные, прямоугольного сечения (Hiwin / TBI) | Обеспечивают жесткость конструкции и высокую грузоподъемность. |

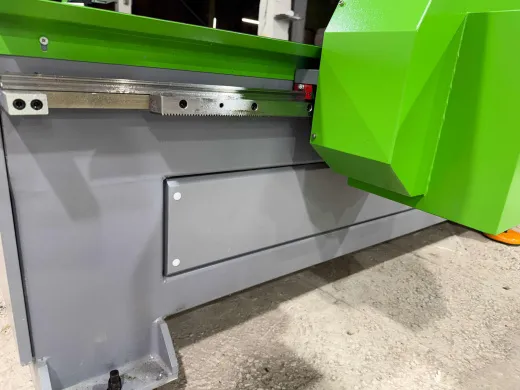

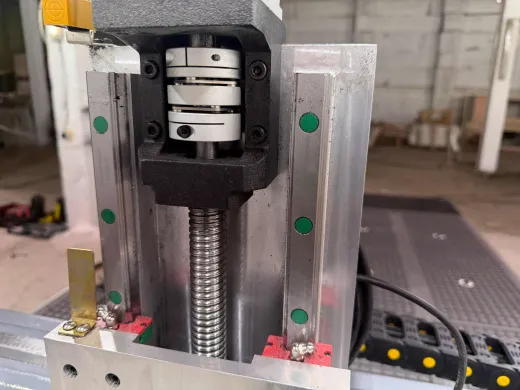

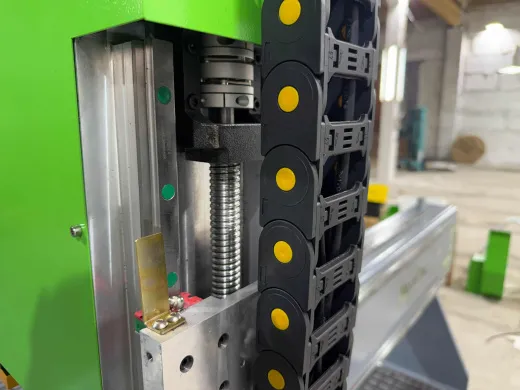

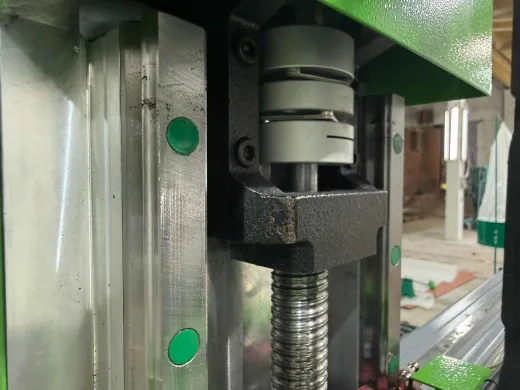

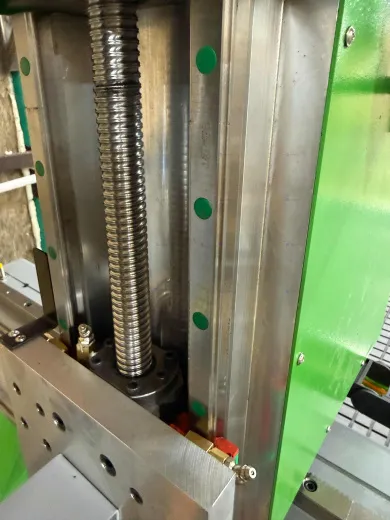

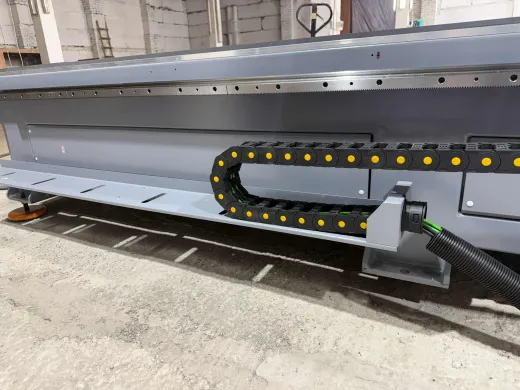

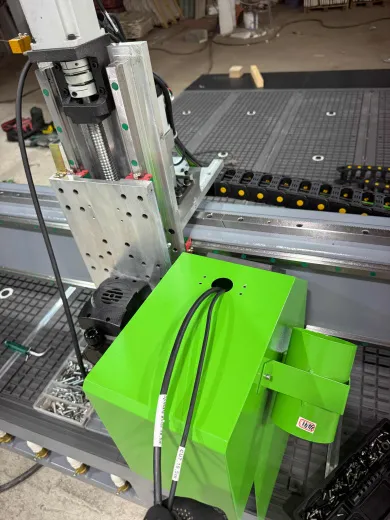

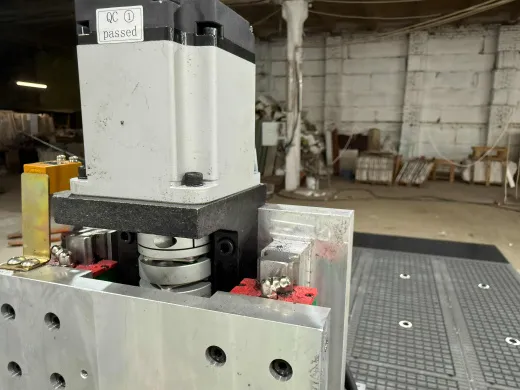

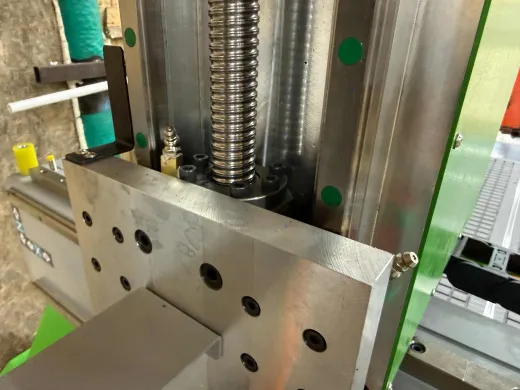

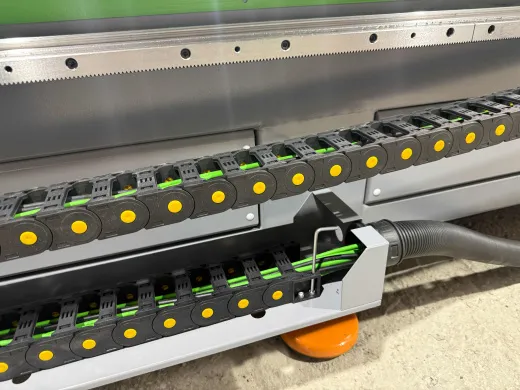

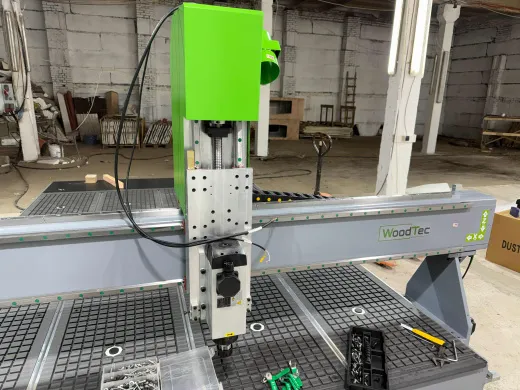

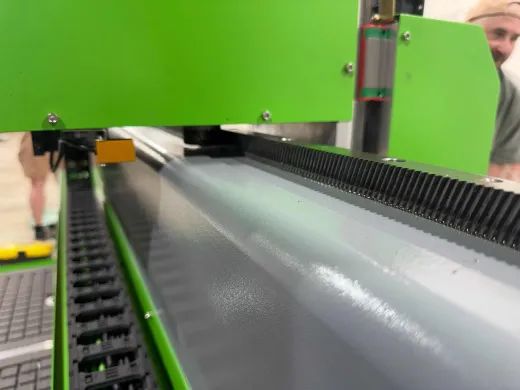

| Передача | Косозубая рейка (X,Y) / ШВП (Z) | Косозубая рейка обеспечивает плавность хода и меньше шума; ШВП на Z — жесткость при фрезеровании на глубину. |
| Система фиксации | Вакуумный стол (4 зоны) + T-пазы | Универсальность: возможность работы с листовыми материалами вакуумом и с штучными заготовками струбцинами. |
| Пульт управления | Rich Auto A11 (ручной, сенсорный) | Удобство настройки нулевых точек, ручного позиционирования и диагностики. |
Заключение
WoodTec CH 2030W серии W — это не просто станок с увеличенным рабочим полем. Это пример грамотного инжиниринга, где производитель сделал ставку на качество кинематики. Переход на серводвигатели Leadshine с обратной связью и установка прецизионных планетарных редукторов SHIMPO-NIDEC (Япония) позволили решить главную задачу мебельщика и рекламщика: сочетание высокой скорости раскроя с точностью присадки и чистотой 3D-фрезеровки.
Наличие в комплекте вакуумного стола с зонированием, мощного водяного шпинделя HQD и полной русскоязычной документации делает эту модель готовым производственным решением «под ключ». Для предприятий, где критичны сроки выполнения заказов и качество кромки, требующее минимальной постобработки, приобретение WoodTec CH 2030W — это стратегическое повышение эффективности цеха.
