Фрезерно-гравировальный станок с ЧПУ WoodTec H-2040C P4

WoodTec H-2040C P4: промышленный фрезерно-гравировальный центр с высоким моментом и умной сменой инструмента

В линейке деревообрабатывающего оборудования отдельного внимания заслуживают станки, которые предлагают баланс между серийной нагрузкой и штучной точностью. Российский бренд WoodTec, известный адаптацией оборудования под реалии мелкосерийного и среднего производства, выпустил модификацию H-2040C P4. Это не просто гравировальный плоттер с увеличенным столом. Перед нами полноценный обрабатывающий центр с системой автоматической смены инструмента (ATC) и высококлассной трансмиссией.

Модель ориентирована на производителей мебели, элементов фасадов, дверных блоков, а также на мастерские, работающие с листовыми пластиками и алюминиевыми композитами. Давайте разберем, почему инженеры сделали ставку на связку «Syntec + Shimpo» и как пневматическая система влияет на ресурс шпинделя.

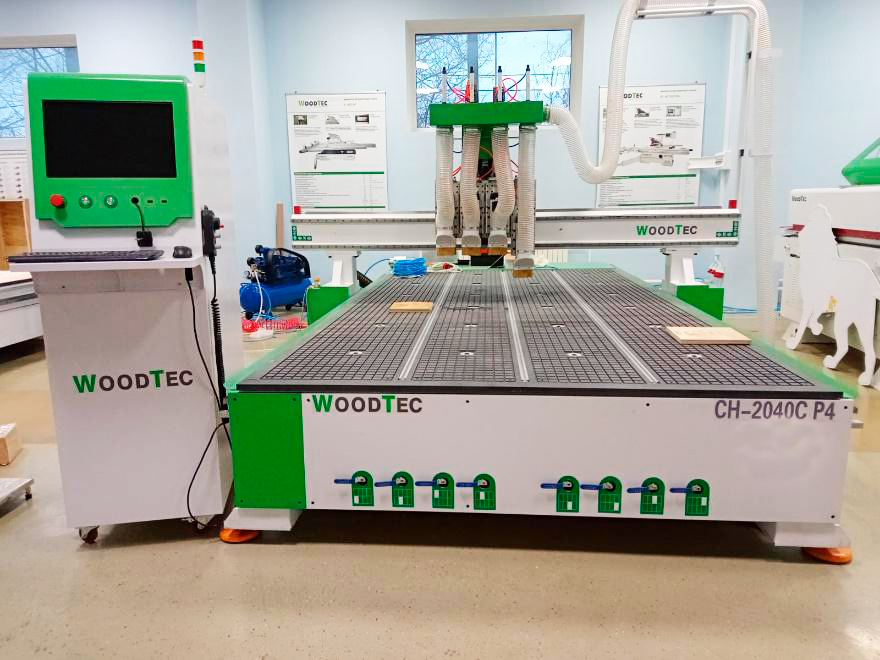

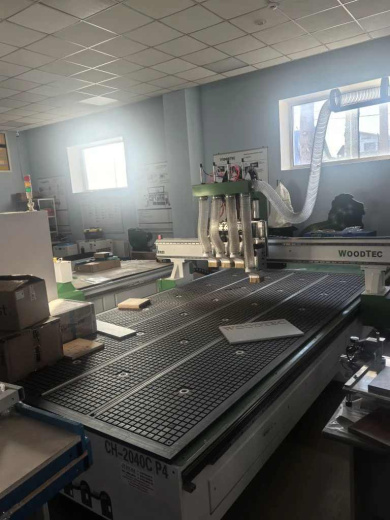

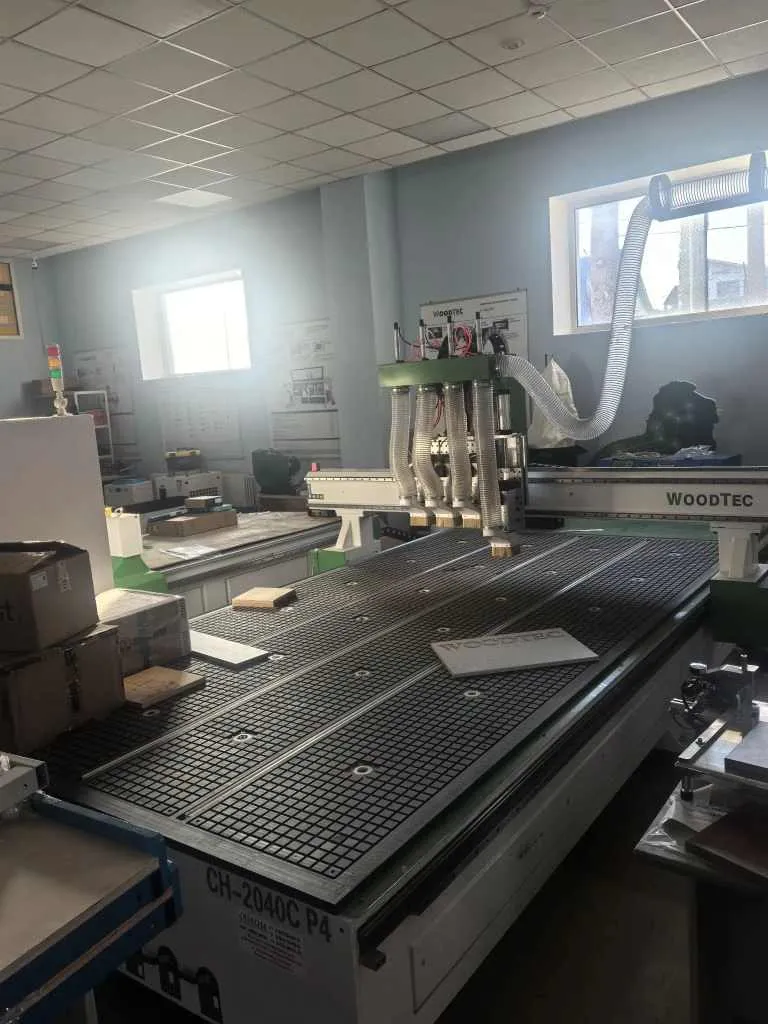

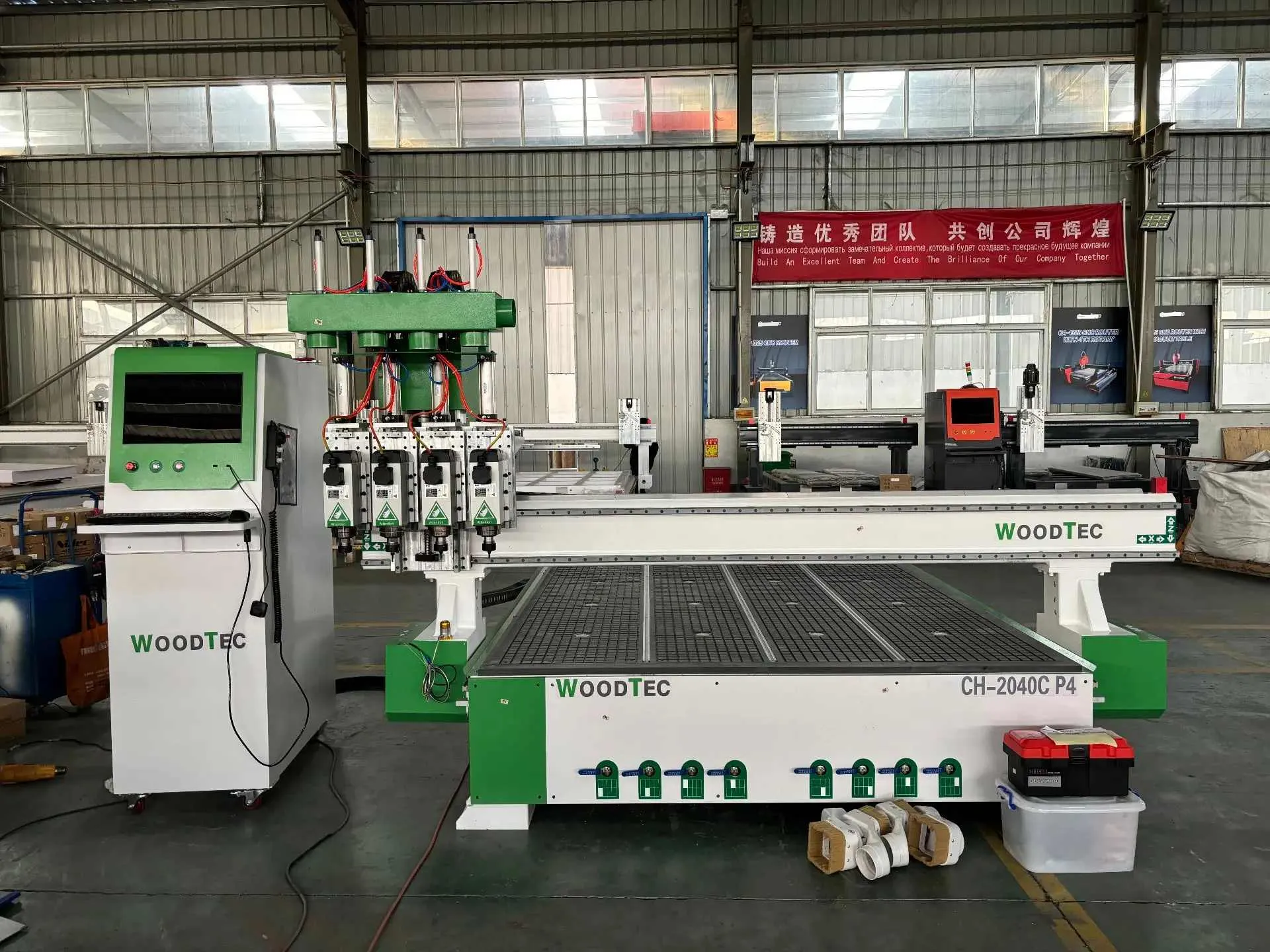

Портальная конструкция и рабочее поле

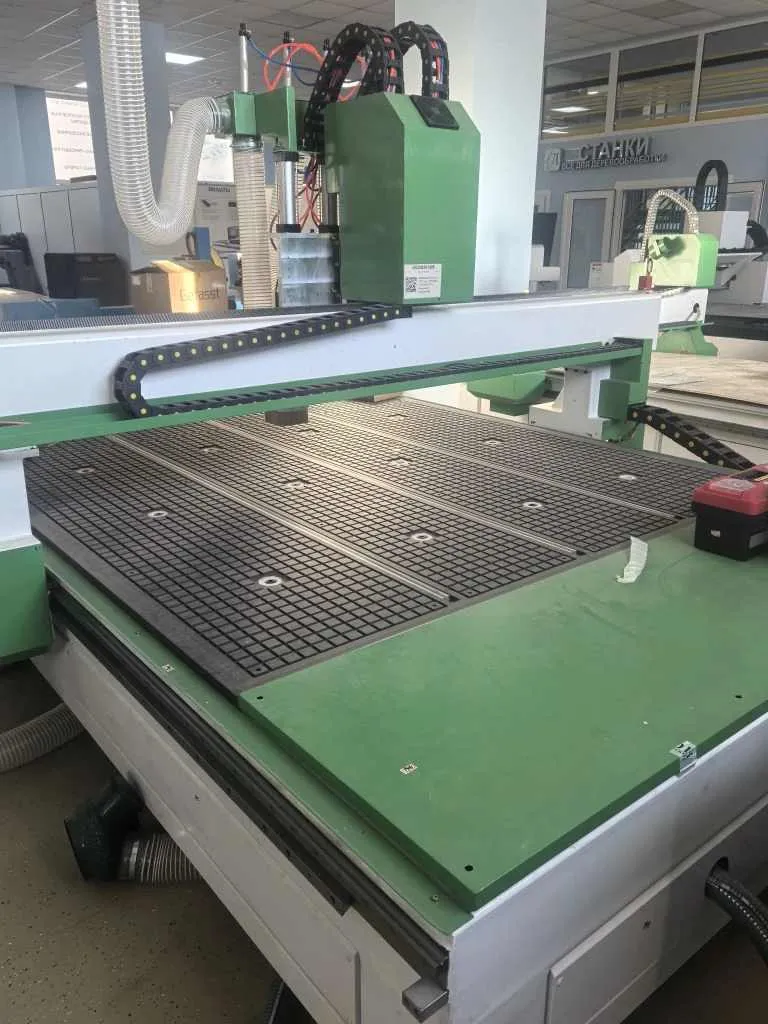

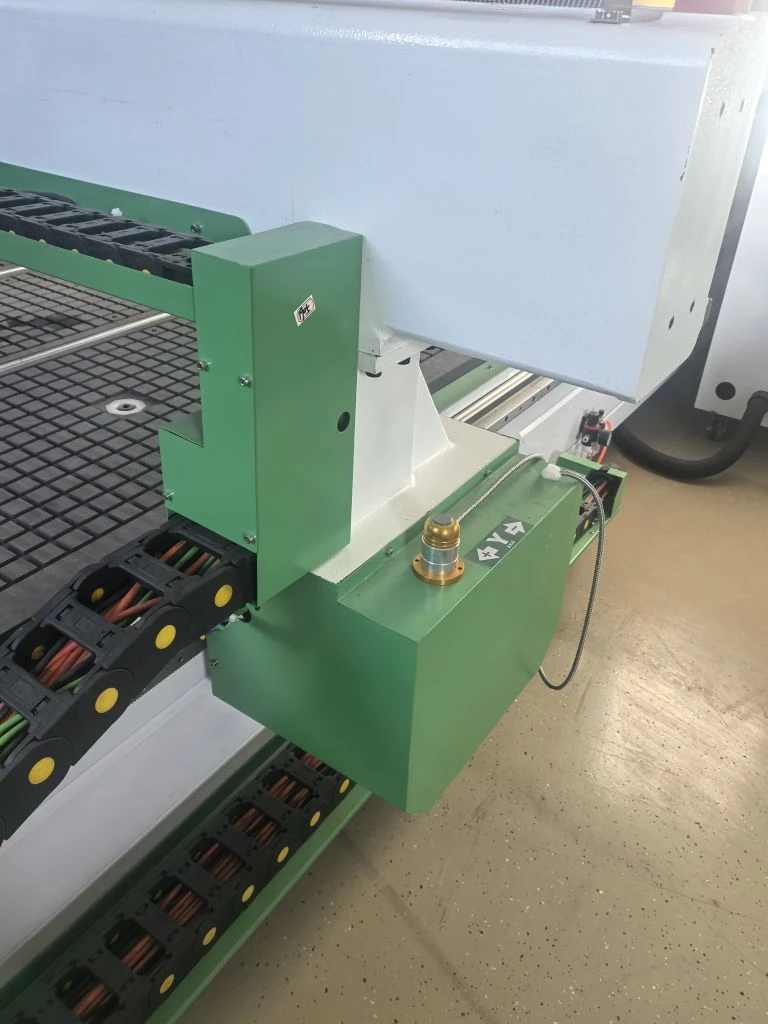

Станок построен по классической портальной схеме с жесткой сварной станиной. Рабочее поле 2000 на 4000 мм позволяет обрабатывать целые листы ЛДСП, МДФ или фанеры без предварительной разметки и перестановки заготовки. Z-ход достаточен для работы как с плоскими листами (2-25 мм), так и с объемными заготовками, включая установку поворотных осей или вакуумных форм.

Усиленная конструкция портала гасит вибрации при черновой выборке пазов фрезой большого диаметра. Производитель отказался от экономии на металле, поэтому рама и поперечина не деформируются при ускорениях до 0.2G. Это критично, когда рабочий орган весит порядка 7-8 кг вместе с конусом и цангой.

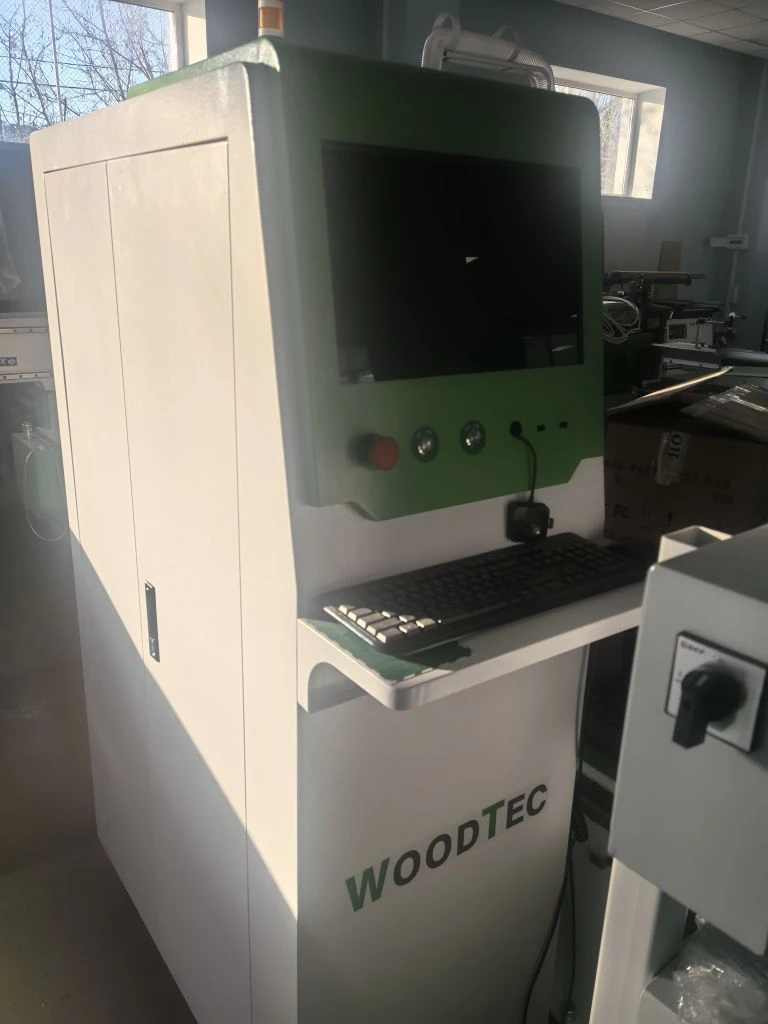

Сердце станка – стойка управления Syntec touch screen на Windows

Основное отличие «взрослых» станков от хобби-класса — контроллер. WoodTec H-2040C P4 оснащен промышленной панелью управления Syntec с сенсорным экраном. Ключевая особенность — операционная среда на базе Windows. Это дает пользователю ряд преимуществ:

1. Знакомая навигация. Вам не нужно учить специфические М-коды закрытой системы. Управление интуитивно понятно любому оператору ПК.

2. Совместимость с CAM-системами. Контроллер без конфликтов воспринимает постпроцессоры от ArtCAM, Aspire, Type3 и даже Adobe Illustrator (через конвертацию в DXF).

3. Скорость вычислений. Сглаживание траекторий (Look-ahead) происходит без микрозадержек. Даже на скорости 25 м/мин фреза не оставляет ступенек на сложных 3D моделях.

4. Диагностика. Система в реальном времени показывает износ инструмента, нагрузку на шпиндель и позволяет корректировать параметры прямо по ходу резки.

Для мастерской это означает простое обучение персонала (за 1-2 дня) и мгновенный запуск новых проектов прямо с флешки или по сети.

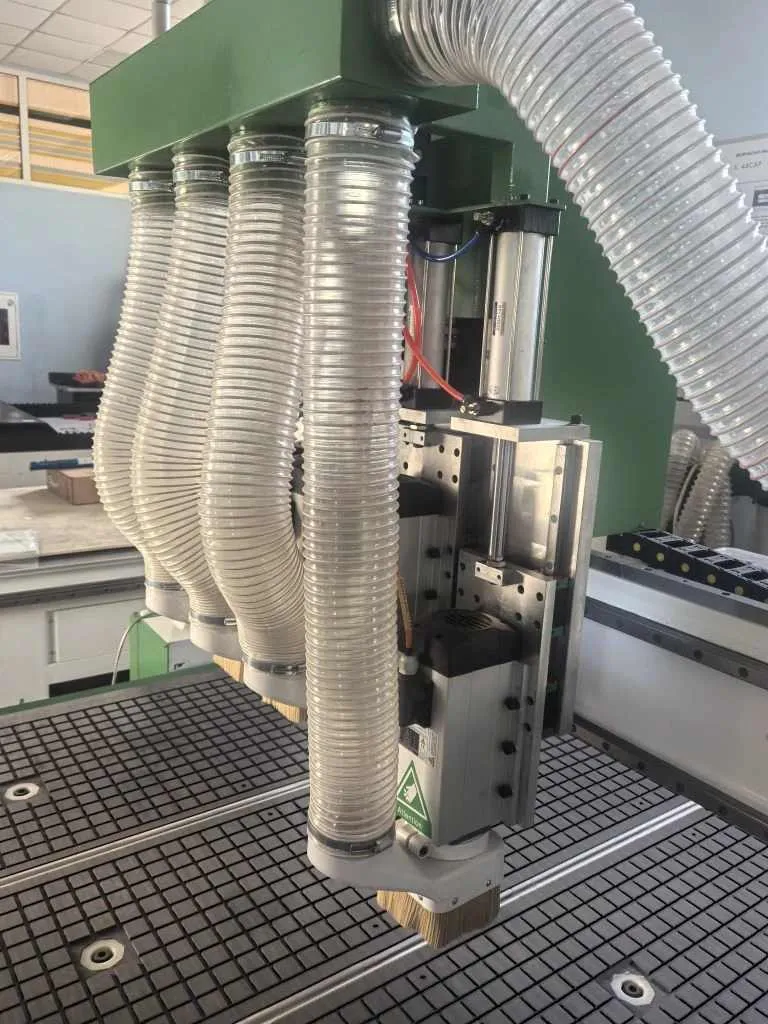

Система автоматической смены 4 инструментов на пневмоцилиндрах

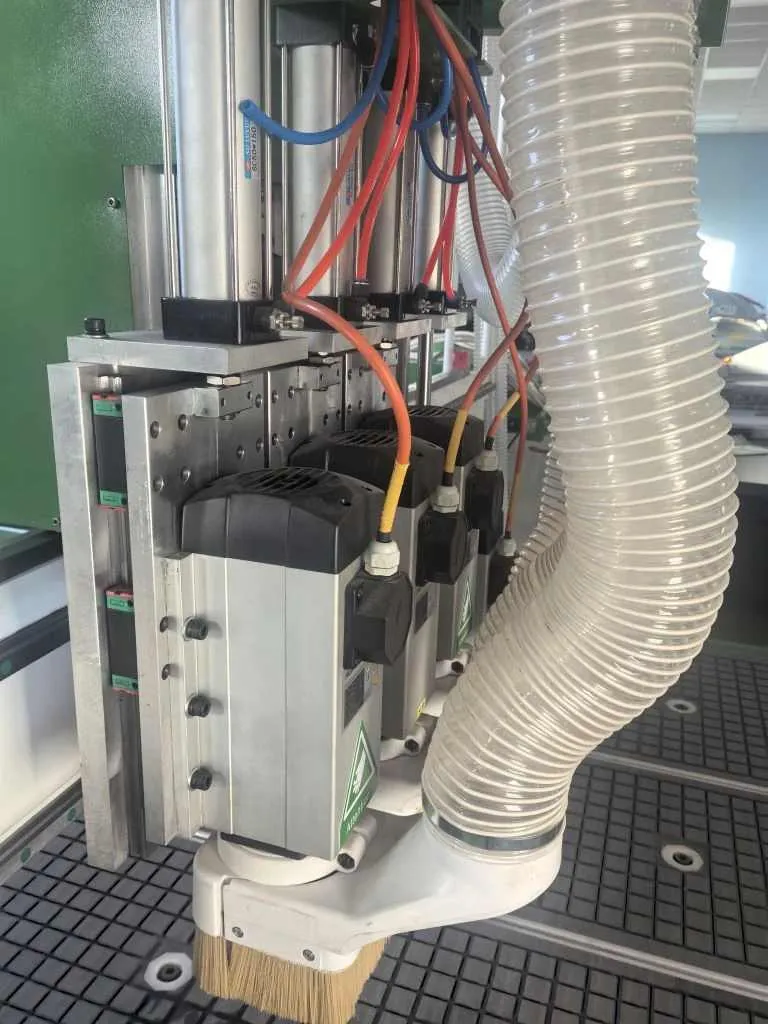

Приставка «P4» в названии указывает на наличие линейного магазина на 4 позиции. Это революция для малого бизнеса, который раньше простаивал из-за ручной замены фрез. Теперь станок сам меняет оснастку за 6-8 секунд.

Но главное — это механизм смены на пневмоцилиндрах. В отличие от бюджетных решений с соленоидными толкателями, пневмоцилиндры обеспечивают:

• Мягкое позиционирование без ударов о конус шпинделя;

• Защиту от перекоса, если в гнезде магазина скопилась стружка;

• Стабильное усилие зажима (до 400 кгс на конусе BT30 или ISO20, в зависимости от комплектации).

Зачем нужны 4 инструмента на автоматике? Это позволяет за один проход выполнять полный цикл: облицовка контура грубой фрезой -> чистовая обработка -> фаска на 45° -> сверловка отверстий под петли или стяжки. Человек лишь запускает программу и идет загружать следующий лист.

Планетарные редукторы Shimpo – почему это премиум-класс?

В приводе осей X и Y используются серводвигатели (обычно 750W или 1 кВт) в паре с планетарными редукторами японского бренда Shimpo. Это не просто «железки» для снижения оборотов. У планетарной передачи Shimpo минимальный люфт (менее 5 угловых минут), что критично для фрезерной обработки.

Представьте: если бы стоял ременной редуктор или китайский цилиндрический, при реверсе (смена направления движения портала) появился бы люфт 0.05-0.1 мм. На крупной детали это будет заметно как «уступ» или «задир» на стыке двух проходов. Редукторы Shimpo с предварительным натягом сателлитов полностью исключают этот эффект.

Плюсы для оператора:

• Высокий крутящий момент на низких оборотах (позволяет врезаться в массив дуба толстой фрезой без рывков);

• Повышенный ресурс (моточасы редуктора превышают ресурс самих серводвигателей);

• Герметичность (масло не течет, пыль не попадает внутрь).

Скорость обработки до 25 м/мин: реальность или маркетинг?

Заявленные 25 метров в минуту — это скорость холостого перемещения (позиционирования). По дереву рабочие подачи обычно составляют 6-15 м/мин в зависимости от глубины реза и породы. Однако у WoodTec H-2040C P4 конструкция шпинделя и редукторов Shimpo позволяет держать стабильную подачу 18-22 м/мин при фрезеровке МДФ толщиной 16 мм (проход 4 мм, фреза 6 мм).

Это достигается за счет:

• Жесткости портала (отсутствие «гуляния» под нагрузкой);

• Точной настройки драйверов сервомоторов через параметры Syntec;

• Возможности установки шпинделя жидкостного охлаждения мощностью от 4.5 до 9 кВт.

Для сравнения: стандартные китайские «раскройщики» без редукторов на скорость 12 м/мин уже начинают пропускать шаги или «звенеть» фрезой. Здесь же запас по динамике составляет почти 100%.

Вакуумный стол и пылеудаление (комплектация)

Хотя в базовом описании это не всегда выделено, WoodTec H-2040C P4 поставляется с зональным вакуумным столом. Система разбита на 4 или 6 зон, что позволяет удерживать мелкие детали (например, царги 50х300 мм) без использования двойного скотча или прижимов. Для включения/отключения зон предусмотрены заслонки с пневмоприводом, управляемые с сенсорного экрана Syntec.

Система удаления стружки — мощный кожух с патрубком 120-160 мм и поддувом в зоне реза. Станок оснащен автоматическим стартом вытяжки при запуске шпинделя (настраивается в логике контроллера).

Сравнение с конкурентами и целесообразность покупки

Прямые конкуренты — это RedDot H-2040ATC, CNC Step S-2000/T и многоглавые порталы без редукторов. WoodTec H-2040C P4 выигрывает за счет:

1. Шумоизоляции пневмоцилиндров (смена инструмента происходит почти бесшумно, в отличие от трещотки механических турелей).

2. Windows-база Syntec (у RedDot часто стоит замкнутый DSP, где нельзя быстро править код прямо на станке).

3. Редукторы Shimpo (конкуренты экономят, ставя поликлиновые ремни, которые растягиваются через 500 часов работы).

Настройка и первый запуск

Из коробки станок требует лишь выверки горизонтальности стола (допуск 0.5 мм на 4 метра) и заливки масла в редукторы. Система Syntec на Windows содержит встроенную библиотеку готовых постпроцессоров. Пользователь может подключить мышь и клавиатуру к USB-разъемам сенсорной панели, что удобно при глубокой отладке макросов смены инструмента.

Важно: станок НЕ требует установки дополнительного CAM-модуля на управляющий компьютер. Все расчеты траекторий вы делаете на офисе или домашнем ПК, а на стойку передаете уже готовый G-код.

Итоговая оценка

WoodTec H-2040C P4 — это рабочий инструмент для серийного производства мебельных щитов, фасадов и рекламных конструкций. Установка планетарных редукторов Shimpo выводит точность позиционирования на уровень дорогих европейских станков, а система смены 4 инструментов на пневмоцилиндрах экономит до 30% времени цикла. Скорость 25 м/мин не маркетинг, а инженерный запас прочности, позволяющий работать алюминиевыми и композитными фрезами с максимальной эффективностью.

Стойка Syntec на Windows — это выбор в пользу прозрачности и удобства интеграции в любую производственную инфраструктуру, от столярки до цеха по производству торгового оборудования.
