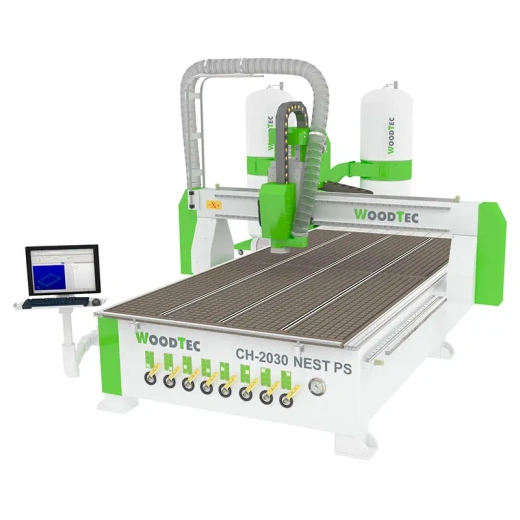

WoodTec CH-2030 NEST PS: промышленный фрезерно-гравировальный станок с ЧПУ для нестинга и обработки крупноформатных листов
Современное мебельное производство, рекламная индустрия и цеха по обработке композитных материалов требуют оборудования, способного сочетать высокую производительность, точность и надёжность. Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST PS представляет собой решение, специально разработанное для раскроя листовых материалов (нестинга) и объёмной обработки заготовок. В этой статье мы детально разберём конструктивные особенности, техническую начинку и эксплуатационные преимущества данной модели.
Цельность и жёсткость: фундамент точной обработки
Любой качественный станок с ЧПУ начинается со станины. В WoodTec CH-2030 NEST PS применена цельносварная рама, сваренная из толстостенных прямоугольных профильных труб. Инженеры усилили конструкцию большим количеством поперечных балок, что даёт исключительную устойчивость к вибрациям и изгибающим нагрузкам. При фрезеровании на высоких подачах даже малейшие колебания приводят к браку, поэтому жёсткость станины – критический параметр.
Особого внимания заслуживает технология обработки посадочных плоскостей и пазов: все элементы базируются и фрезеруются за одну установку на высокоточном центре. Благодаря этому достигается идеальная геометрия монтажных мест для направляющих, ШВП и других узлов. Как результат – стабильная точность позиционирования на всём ресурсе работы оборудования.
Стальной портал и массивные опоры: никаких перекосов
В отличие от многих производителей, экономящих на материале портала, WoodTec CH-2030 NEST PS оснащается сварным порталом из стальных труб с толщиной стенки не менее 8 мм. Дополнительно конструкция усилена внутренними рёбрами жёсткости. Такое решение исключает деформацию при резких ускорениях и торможениях, а также при обработке твёрдых материалов. Стальной портал не подвержен «усталости» и перекосам, в отличие от алюминиевых аналогов.

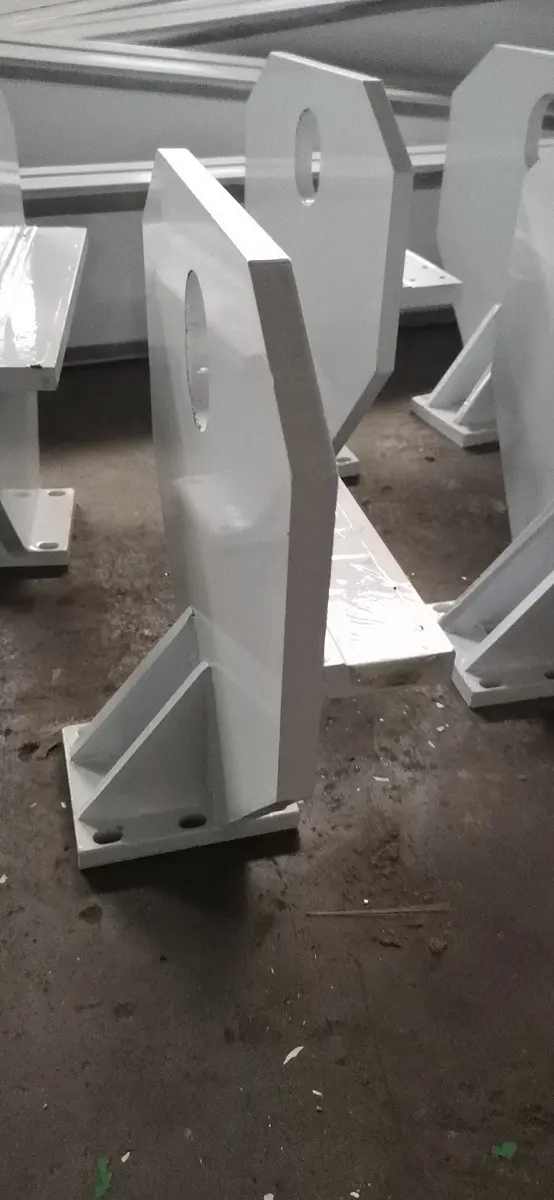

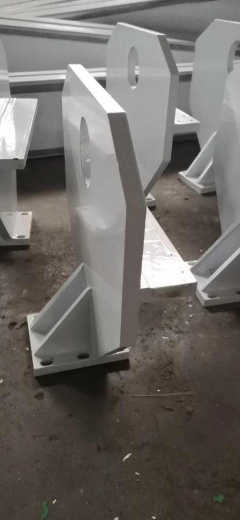

Портал монтируется на массивные стальные опоры, которые вместе с ним образуют единую жёсткую систему. Опоры литые или сварные (в зависимости от партии), но всегда имеют значительный запас прочности. Это полностью исключает потерю перпендикулярности осей X и Y даже при интенсивной эксплуатации.
Линейные направляющие и подшипники повышенной жёсткости
По осям X, Y и Z используются высокоточные линейные направляющие с каретками, имеющими увеличенную нагрузочную способность. Производитель оснастил подшипники тавотницами (пресс-маслёнками), что позволяет регулярно подавать смазку без разбора узлов. Регламентное обслуживание продлевает срок службы направляющих в разы. Благодаря высокой жёсткости кареток достигается плавное перемещение портала и шпинделя без микро-люфтов, что напрямую влияет на чистоту обработанной кромки.
Шариковинтовые пары для оси Z и косозубые рейки для X/Y
Для оси вертикального перемещения (Z) в станке применена прецизионная шариковинтовая пара (ШВП). Эта конструкция исключает самопроизвольное опускание шпинделя при отключении сервоприводов и гарантирует нулевой люфт. ШВП идеально подходит для высокоточных операций, таких как гравировка, выборка пазов и сверление миниатюрных отверстий.
По осям X и Y установлена косозубая рейка. В отличие от прямозубой, косозубая обеспечивает более плавное зацепление, снижает шум и вибрации на высоких скоростях. Станок способен развивать быстрые перемещения до 40-50 м/мин (зависит от настроек сервоприводов) без потери точности позиционирования. Это критически важно для нестинга, где требуется быстрое перемещение между зонами раскроя.
Вакуумный стол и роликовая система подачи материала
Рабочий стол, покрытый износостойким пластиком HPL, имеет развитую вакуумную сеть. При подключении внешнего или встроенного вакуумного насоса (опционально) заготовки надёжно фиксируются по всей площади. Это особенно удобно при раскрое тонких листов ДСП, МДФ, фанеры или пластика. Вакуумное крепление позволяет отказаться от механических прижимов, что увеличивает полезную площадь обработки.

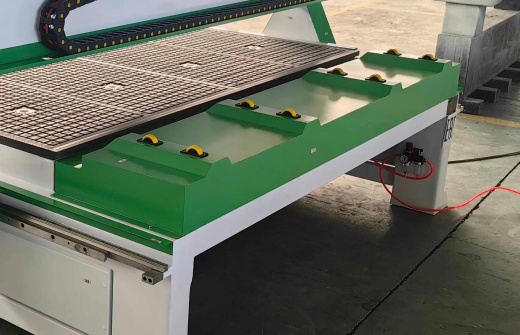

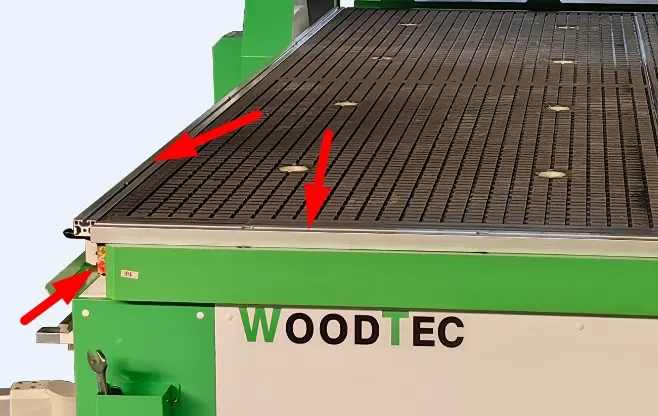

Для облегчения загрузки тяжёлых листов на стол интегрированы выдвижные ролики. Оператор выкатывает их, накатывает лист материала, затем ролики убираются заподлицо со столом. Такая система значительно ускоряет смену заготовок и снижает физическую нагрузку на персонал. Дополнительно на передней и боковой сторонах стола установлены пневматические упоры-планки из анодированного алюминия. Они служат для быстрого базирования листа – достаточно подвести край к упорам и нажать рычажок. Упоры поднимаются и опускаются пневмоцилиндрами, что удобно при работе с форматами разного размера.

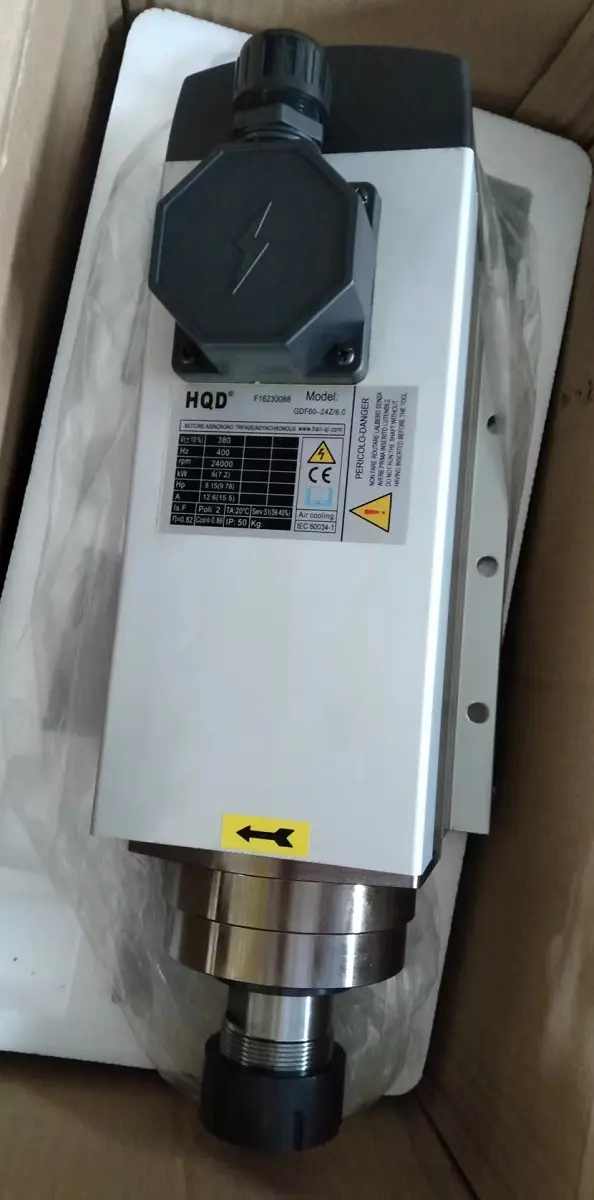

Электрошпиндель 6 кВт HQD: мощность и обороты
Сердце станка – высокочастотный шпиндель мощностью 6 кВт от китайской компании HQD, конструктивно повторяющей лучшие решения итальянского бренда HSD. Максимальная частота вращения – 24 000 об/мин. Этого достаточно для чистовой обработки древесины, ДСП, МДФ, акрилового стекла, ПВХ, алюминиевых композитных панелей и даже мягких цветных металлов (при использовании соответствующих фрез). Шпиндель оснащён керамическими подшипниками и системой жидкостного или воздушного охлаждения (в зависимости от комплектации). Благодаря широкому диапазону оборотов можно подобрать оптимальный режим для любого материала: низкие обороты – для пластиков и алюминия, высокие – для гравировки и финишной обработки дерева.
Сервоприводы Leadshine и планетарные редукторы Shimpo-Nidec

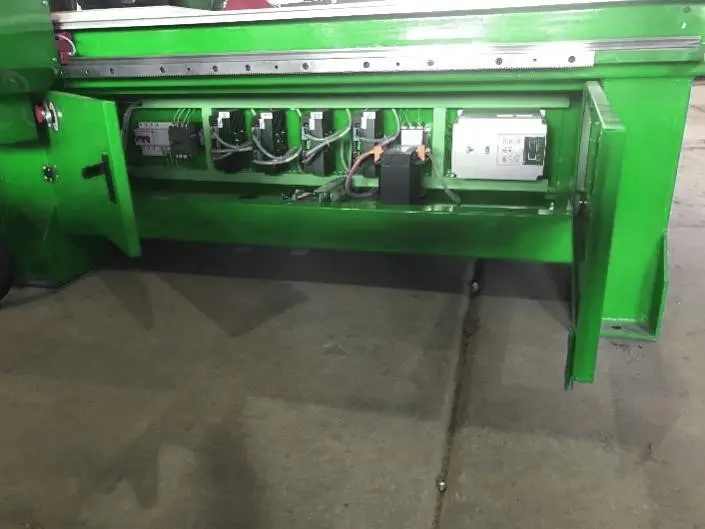

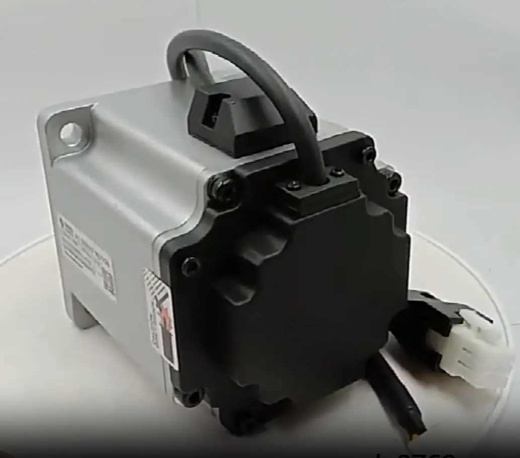

По всем трём осям установлены промышленные серводвигатели Leadshine мощностью 750 Вт. В отличие от шаговых двигателей, сервоприводы имеют обратную связь по положению ротора, что исключает пропуск шагов и потерю координат. Даже при интенсивной работе и внезапном повышении нагрузки серво скорректирует ток и удержит позицию. Это гарантирует отсутствие брака из-за «ухода нуля».
В паре с сервомоторами работают японские планетарные редукторы Shimpo-Nidec. Редукторы увеличивают крутящий момент на выходе и позволяют использовать высокие ускорения без перегрева двигателей. Такая связка обеспечивает быстрые холостые перемещения и уверенную работу на врезании в плотные материалы. Высокая эффективность (КПД редукторов более 95%) также снижает энергопотребление.
Управление NC Studio и датчик калибровки инструмента
Станок комплектуется платой управления NC Studio – одной из самых надёжных и простых систем для российского рынка. Интерфейс интуитивно понятен, позволяет прямо с пульта (компьютера) редактировать G-код, запускать симуляцию обработки, корректировать скорости подачи и вращения шпинделя. Наличие порта LPT или Ethernet-подключения (в зависимости от версии) обеспечивает стабильную связь без задержек.
Для автоматизации настройки предусмотрен датчик измерения длины инструмента (Touch-off sensor). Перед началом работы оператор одним касанием задаёт нулевую точку по оси Z – датчик автоматически определяет вылет фрезы и вносит поправку в систему координат. Это ускоряет переналадку при смене инструмента и предотвращает врезание шпинделя в стол.
Аспирация и пылеудаление: чистота и безопасность
В базовой поставке станок имеет защитный аспирационный кожух вокруг шпинделя. К нему подключается пылеулавливающий агрегат мощностью 3 кВт, который идёт в комплекте. Это весомое преимущество, так как большинство конкурентов предлагают аспирацию как опцию. Мощная турбина эффективно отводит стружку и пыль из зоны резания, что улучшает видимость, продлевает срок службы направляющих и снижает риск возгорания (особенно при обработке древесины). Также в комплект входит системный блок с монитором, клавиатурой и мышью – вы получаете полностью готовое к работе решение, не требуя дополнительных инвестиций в компьютер.
Области применения и итоговая оценка
Благодаря рабочему полю 2000×3000 мм (модель CH-2030), станок идеально подходит для раскроя целых листов формата 2050×3050 мм (например, ДСП, фанера). Система нестинг (nesting) позволяет оптимально располагать детали на листе, экономя материал. Дополнительно на оборудовании можно выполнять 2D- и 3D-гравировку, сверление, выборку четвертей, присадку под мебельные петли.
WoodTec CH-2030 NEST PS – это выбор для мебельных цехов, рекламных производств, мастерских по изготовлению дверей и фасадов. Сочетание цельносварной станины, стального портала, сервоприводов с редукторами и мощного шпинделя обеспечивает стабильную точность в серийном производстве. Удобные ролики и пневмоупоры сокращают вспомогательное время, а встроенный компьютер и аспирация делают запуск максимально быстрым.
Если вам требуется надёжный станок для нестинга с возможностью обработки широкого спектра материалов – WoodTec CH-2030 NEST PS станет выгодным вложением, окупаемость которого при двухсменной работе составляет от 6 до 12 месяцев.
