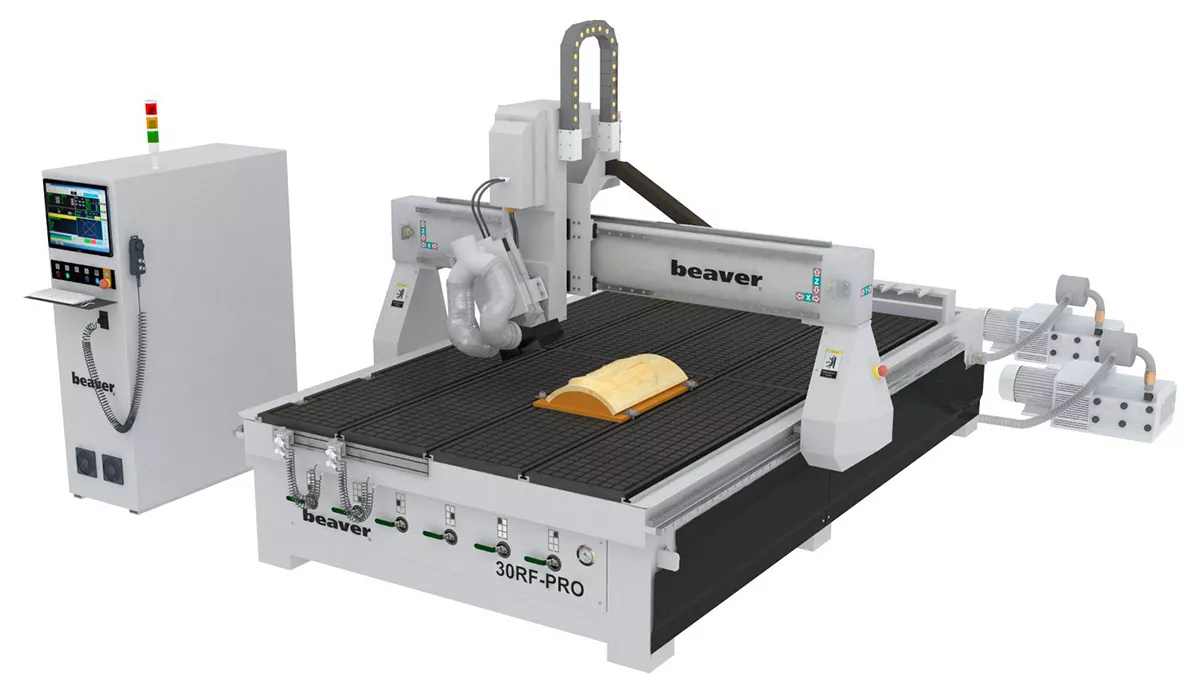

Фрезерный станок с ЧПУ Beaver 30RF-PRO

ЧПУ Beaver 30RF-PRO SYNTEC 60CB: Расширяя границы возможностей с наклонной осью С

В мире современного металлообрабатывающего производства конкурентоспособность предприятия напрямую зависит от гибкости и точности оборудования. Особое место в сегменте компактных, но высокопроизводительных решений занимает модель Beaver 30RF-PRO. Однако истинный потенциал этого фрезерного обрабатывающего центра раскрывается только в комплектации с современной системой числового программного управления SYNTEC 60CB и, что особенно важно, с дополнительной поворотной осью С, обеспечивающей наклон в диапазоне от -90 до +90 градусов.

Данная конфигурация позволяет перейти от стандартной 3-осевой обработки к полноценной 5-сторонней обработке (3+2) или даже к сложному контурному 5-осевому фрезерованию, в зависимости от используемого шпинделя и оснастки. Рассмотрим подробнее, почему связка Beaver 30RF-PRO, SYNTEC 60CB и наклонной оси С является одним из самых сбалансированных предложений на рынке для малых и средних производств.

Архитектура станка и базовые характеристики Beaver 30RF-PRO

Прежде чем говорить о rotary axis (поворотной оси), важно понимать, на какую базу она устанавливается. Beaver 30RF-PRO — это не просто настольный фрезерный станок с ЧПУ, это полноценная конструкция, сочетающая жесткость литого чугунного основания и эргономику, необходимую для высокоточных работ.

Основные характеристики базовой модели:

• Рабочая область: Достаточная для обработки широкой номенклатуры деталей — от мелких корпусных элементов до пресс-форм среднего размера.

• Конструкция портала: Обеспечивает высокую устойчивость к поперечным нагрузкам, что критически важно при работе с наклонной осью С. Люфты и вибрации при наклонном позиционировании инструмента сводятся к минимуму.

• Шпиндельный узел: Обычно комплектуется шпинделями с высокими оборотами (до 24000 об/мин и выше), что идеально подходит для обработки цветных металлов, алюминия, композитов и, при правильном подходе, конструкционных сталей.

Однако, главная особенность данной модели в контексте нашего обзора — это возможность интеграции сложных поворотных узлов, управляемых напрямую через центральный процессор SYNTEC.

Мозг центра: почему SYNTEC 60CB?

Система ЧПУ SYNTEC 60CB — это промышленный контроллер, который часто сравнивают с решениями таких гигантов, как Fanuc или Siemens, но с лучшей адаптацией под специфику российского и азиатского рынка оборудования. Для работы с дополнительной осью С (наклон -90/+90) этот контроллер предлагает ряд критически важных преимуществ:

1. Полноценное управление rotary axes: SYNTEC 60CB поддерживает управление до 5 осями одновременно. В отличие от упрощенных систем, где поворотная ось работает только как позиционер (индексер), данный контроллер позволяет реализовывать синхронное движение оси С с линейными осями X, Y, Z.

2. Высокая скорость обработки данных: При работе с наклонной осью С на ±90° возникают сложные векторные перемещения. Процессор SYNTEC 60CB обеспечивает плавность отработки кадров UP (G-кода), исключая микроостановки, которые могут оставлять «ступеньки» на обрабатываемой поверхности.

3. Функция RTCP (Rotation Tool Center Point): Это ключевая опция для работы с наклонной осью. При наличии RTCP программист может вести разработку управляющей программы относительно центра детали или инструмента, не вникая в сложную кинематику станка. Система автоматически компенсирует смещения координат при повороте оси С, что резко сокращает время на наладку и исключает ошибки, связанные с геометрией узла наклона.

Дополнительная ось С с наклоном -90/+90 град: инженерное решение

Сердцем данной конфигурации является модуль поворотной оси С. В большинстве случаев для Beaver 30RF-PRO предлагается решение на базе червячной передачи или безлюфтового редуктора (roller cam driver), обеспечивающего высокую удерживающую способность.

Техническая спецификация оси С:

• Диапазон вращения: Стандартное вращение (360° непрерывно) + наклон (tilting) от -90 до +90 градусов относительно вертикальной оси шпинделя.

• Тип привода: Серводвигатель с абсолютным энкодером (без необходимости «обнуления» при каждом включении станка).

• Точность позиционирования: Как правило, на уровне угловых секунд, что гарантирует высокую повторяемость при серийном производстве.

Почему именно наклон -90/+90?
Диапазон в 180 градусов позволяет обрабатывать деталь с пяти сторон (3+2) за одну установку. Наклон -90° выводит обрабатываемую поверхность строго горизонтально (параллельно оси шпинделя), что позволяет использовать весь арсенал стандартного инструмента для торцевого фрезерования. Наклон +90° дает доступ к противоположной стороне заготовки. Промежуточные положения (например, 45°) позволяют обрабатывать наклонные плоскости и сложные контурные поверхности без использования дорогостоящих угловых головок.

Преимущества использования 5-сторонней обработки

Внедрение поворотной оси С на Beaver 30RF-PRO под управлением SYNTEC 60CB решает ряд классических производственных задач:

1. Снижение погрешности базирования (установочной погрешности)
Классическая технология предполагает, что для обработки сложной детали требуется 3-5 переустановок. Каждая новая установка в тисках или приспособлении вносит погрешность (human factor). При использовании наклонной оси С деталь зажимается один раз. Все последующие позиции (отверстия под углом, карманы на наклонных плоскостях, пазы) обрабатываются с единой нулевой точки, что гарантирует соблюдение жестких допусков на соосность и перпендикулярность.

2. Использование короткого и жесткого инструмента
При обработке глубоких полостей или высоких деталей часто возникает проблема вылета инструмента. Благодаря возможности наклона оси С на -90 градусов, деталь можно «подставить» под инструмент под оптимальным углом, используя более короткий и жесткий режущий инструмент. Это увеличивает режимы резания и улучшает качество поверхности (Ra).

3. Экономия производственных площадей и времени
Один станок с поворотной осью заменяет собой парк из 3-4 традиционных фрезерных станков с ручной переналадкой. Для Beaver 30RF-PRO это особенно актуально в условиях небольших мастерских или лабораторий, где каждый квадратный метр на счету.

Особенности настройки и нюансы эксплуатации

Для достижения заявленных параметров точности при работе с осью С наклон -90/+90 град необходимо учитывать несколько технических аспектов:

• Калибровка кинематики: После установки поворотного стола на стол станка требуется обязательная процедура измерения кинематики. SYNTEC 60CB позволяет выполнить это через встроенные мастера (циклы измерения). Оператору необходимо занести в параметры системы расстояния от плоскости стола до центра качания и смещения центра вращения относительно шпинделя.

• Выбор оснастки: Для использования наклона +90° (свешивание детали) необходимо продумать систему зажима. Часто применяются пневматические цанговые патроны или специальные нулевые зажимные системы (ZPS), которые жестко фиксируют заготовку даже при нестандартном положении оси С.

• Постпроцессор: Для генерации УП (управляющих программ) в CAM-системах (Fusion 360, SolidCAM, PowerMILL) требуется корректный постпроцессор под связку Beaver + SYNTEC 60CB с поддержком RTCP и формата осей A (если ось наклона обозначена как A) или C.

Области применения

Благодаря сочетанию компактности (Beaver 30RF-PRO), интеллектуальности (SYNTEC 60CB) и гибкости (ось С ±90°), данное оборудование востребовано в следующих отраслях:

• Прототипирование и дизайн: Быстрое изготовление сложных пластиковых и алюминиевых деталей с поднутрениями.

• Ювелирное производство: Изготовление восковок и финишная обработка металлов с высокими требованиями к детализации.

• Медицинское оборудование: Производство имплантатов и хирургических инструментов, где критичны сложные контуры и биосовместимые материалы.

• Автомобильный тюнинг: Изготовление элементов подвески, кронштейнов, впускных ресиверов со сложной геометрией посадочных плоскостей.

• Образование: Подготовка операторов 5-осевых обрабатывающих центров на оборудовании промышленного класса, но в формате настольного исполнения.

Заключение

Обрабатывающий центр Beaver 30RF-PRO в комплектации с системой ЧПУ SYNTEC 60CB и дополнительной осью С с диапазоном наклона -90/+90 градусов представляет собой законченное высокотехнологичное решение для тех, кто ищет баланс между ценой, компактностью и возможностями 5-осевой обработки.

Это не просто фрезерный станок, а производственная ячейка, способная выполнять сложные виды работ, ранее требовавшие привлечения дорогостоящего оборудования больших габаритов. Наличие RTCP, точная червячная передача поворотного стола и мощная электроника SYNTEC делают эту связку идеальным выбором для предприятий, стремящихся к повышению точности и сокращению времени производственного цикла.

Интеграция наклонной оси С позволяет вывести технологические возможности подразделения на принципиально новый уровень, открывая возможности для выполнения сложных заказов с высокой добавленной стоимостью.
