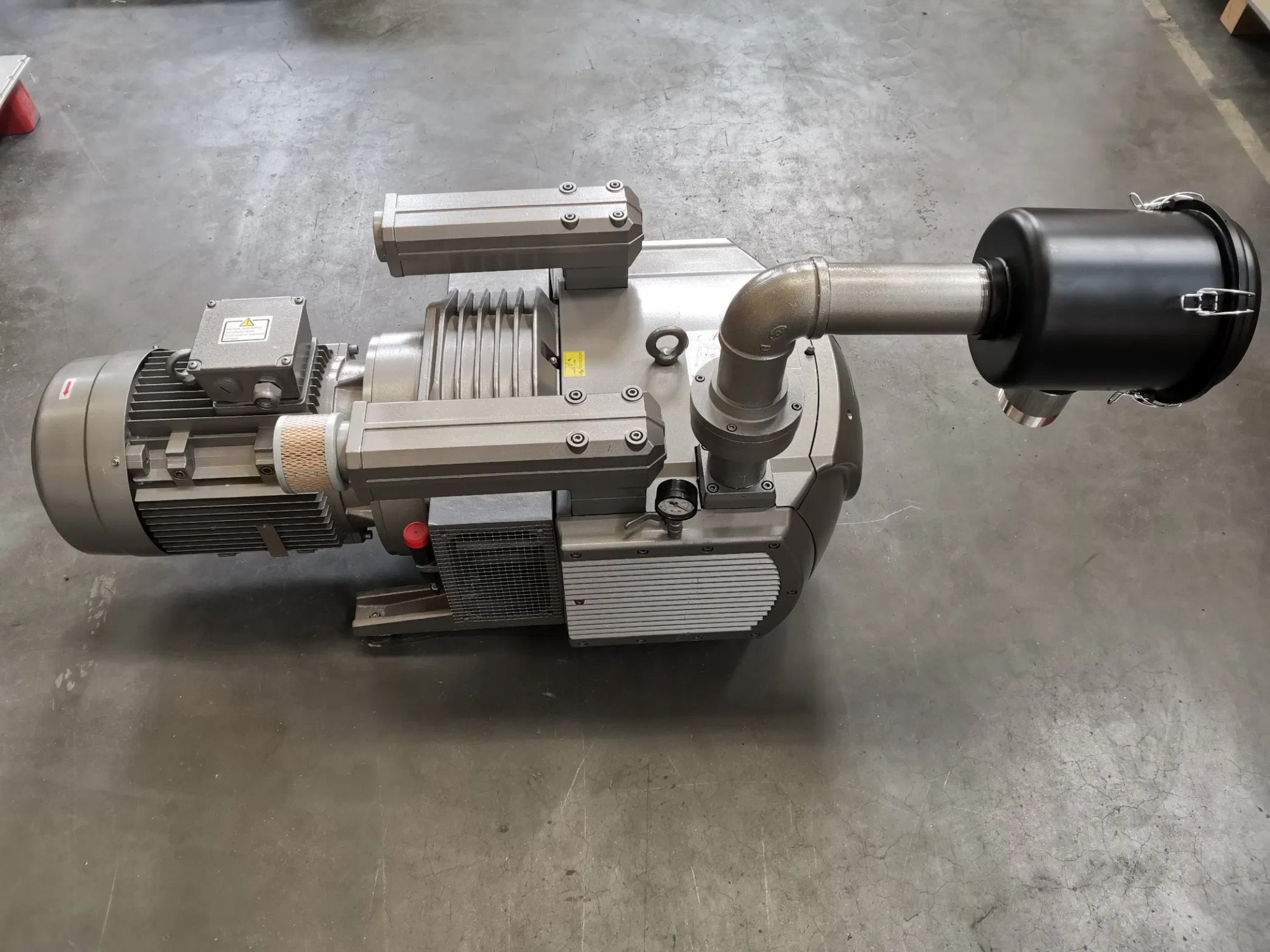

Выбор роторно-пластинчатого сухого вакуумного насоса 7,5 кВт для прижима на станках с ЧПУ: ключевая роль размеров рабочего поля
Введение
В современном производстве, оснащенном станками с числовым программным управлением (ЧПУ), надежная фиксация заготовки является залогом точности, качества и безопасности обработки. Вакуумный прижим, отличающийся быстротой, равномерностью распределения усилия и возможностью работы с материалами сложной формы, стал одним из наиболее эффективных решений. Сердцем такой системы является вакуумный насос. В данной статье мы детально разберем выбор роторно-пластинчатого сухого вакуумного насоса с параметрами 7,5 кВт, производительностью 250 м³/ч и предельным вакуумом 80 кПа для оснащения вакуумного стола ЧПУ, уделив особое внимание зависимости от габаритов рабочего поля.
Преимущества роторно-пластинчатой сухой технологии для ЧПУ
Роторно-пластинчатые насосы сухого типа (без масла в рабочей камере) идеально подходят для задач вакуумного прижима:
-
Чистота: Отсутствие паров масла исключает риск загрязнения заготовок (особенно важно для обработки акрила, алюминия, композитов, шпонированных материалов).
-
Экологичность и экономия: Не требуются масло и фильтры для его очистки, что снижает эксплуатационные расходы.
-
Надежность и простое обслуживание: Простая конструкция с минимальным количеством расходных материалов.
-
Параметры: Значения 80 кПа (0.8 бар) и 250 м³/ч являются классическими для создания быстрого и мощного прижимного усилия.
Взаимосвязь мощности насоса и размеров рабочего стола
Ключевой принцип выбора: насос должен компенсировать неизбежные утечки воздуха через стыки заготовки и поверхность стола, обеспечивая при этом достаточную скорость откачки для быстрого "схватывания" детали. Эти факторы напрямую зависят от площади стола.
-
Расчет требуемого усилия прижима:
Усилие (F) рассчитывается по формуле: F = P * S, где P – перепад давления (Па), S – эффективная площадь заготовки (м²). При вакууме 80 кПа (80 000 Па) и площади заготовки 1 м² усилие составит ~8000 кгс (8 тонн). Однако задача насоса – не создать это теоретическое усилие, а быстро удалить воздух из-под заготовки и поддерживать разрежение, несмотря на утечки. -
Влияние размера поля на производительность (250 м³/ч):
-
Малое поле (до 1-1.5 м²): Насоса 250 м³/ч более чем достаточно. Он создаст вакуум за секунды даже при пористости материала. Здесь можно рассматривать фрагментарное зонирование стола для одновременной работы с несколькими мелкими заготовками.
-
Среднее поле (1.5 – 3 м²): Это оптимальная зона для данного насоса. Он эффективно справляется с прижимом полноформатных листов (фанеры, МДФ, пластика). Критически важным становится качество поверхности стола (ровность) и уплотнительного контура (трубчатые уплотнения, поролон).
-
Большое поле (свыше 3-4 м²): Для столов больших размеров, особенно при обработке пористых материалов (массив дерева, некоторые композиты) или при неидеальной геометрии заготовки, производительности в 250 м³/ч может оказаться недостаточно. Система будет долго выходить на рабочее давление, а прижим может ослабевать во время обработки. Для таких полей часто требуются либо более производительные насосы, либо комбинация из нескольких агрегатов.
-
-
Важность разряженности (80 кПа):
Параметр в 80 кПа (~0.8 бар) является оптимальным балансом. Он обеспечивает значительное прижимное усилие (около 800 г/см²), достаточное для большинства операций фрезерования, резки и гравировки, при этом не приводя к излишнему энергопотреблению и нагрузке на насос. Для большинства задач глубокий технический вакуум не нужен.
Практические рекомендации по выбору и эксплуатации
-
Зонирование стола: Для рационального использования ресурса насоса на большом столе обязательно реализуйте систему зонирования. Это позволяет подключать только ту зону, где расположена заготовка, сокращая объем откачиваемого воздуха и повышая эффективность прижима.
-
Качество уплотнения: Инвестируйте в качественный трубчатый уплотнительный профиль и поддерживайте поверхность стола в идеально ровном состоянии. Это снизит утечки на 30-50%.
-
Запас производительности: При сомнениях в размерах будущих заготовок или при работе с пористыми материалами рассмотрите насос с производительностью на ступень выше либо модель, допускающую каскадное подключение второго насоса.
-
Фильтрация: Несмотря на "сухость" насоса, на его входе обязательно устанавливается фильтр тонкой очистки для защиты от пыли и стружки, образующихся при обработке. Это продлит срок службы пластин и ротора.
Заключение
Роторно-пластинчатый сухой вакуумный насос мощностью 7,5 кВт с параметрами 250 м³/ч и 80 кПа – это мощное, чистое и экономичное решение для вакуумных столов ЧПУ. Его эффективность напрямую зависит от грамотного сопряжения с размерами рабочего поля. Для столов малой и средней площади (до 3 м²) он является идеальным выбором, обеспечивая быстрый и надежный прижим. Для крупноформатных столов или специфичных материалов необходим тщательный расчет и, возможно, модернизация системы. Правильный подбор, основанный на анализе рабочих задач и геометрии заготовок, позволит создать высокопроизводительную и безотказную систему вакуумной фиксации, раскрывающую весь потенциал вашего станка с ЧПУ.
