Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L

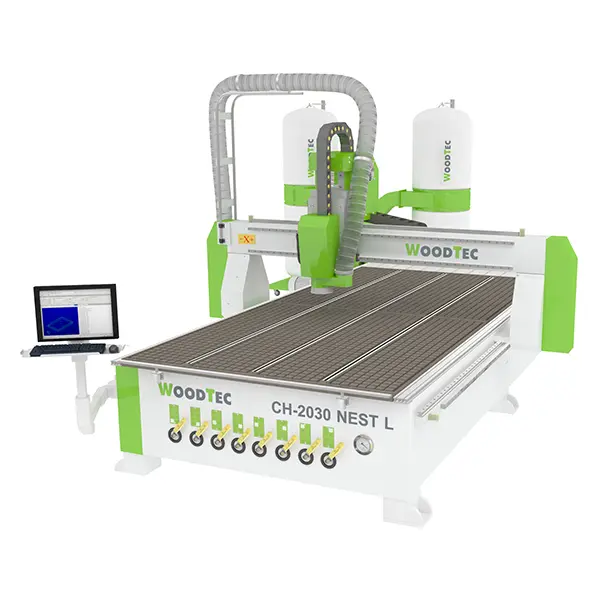

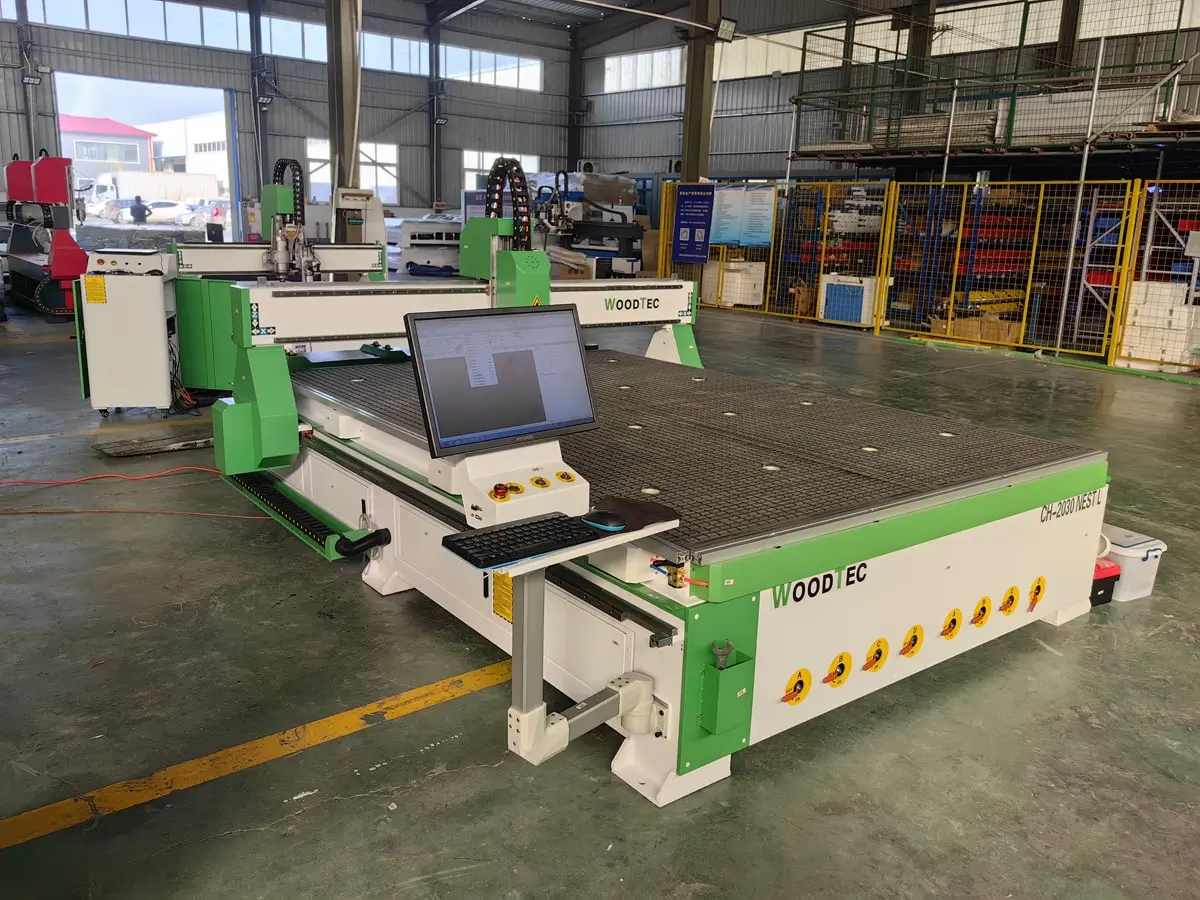

WoodTec CH-2030 NEST L: промышленный нестинг-станок с вакуумным столом и интеллектуальной подачей листа

В сегменте фрезерно-гравировального оборудования с числовым программным управлением особое место занимают машины, спроектированные для нестинга — высокоэффективного раскроя листовых материалов. Модель WoodTec CH-2030 NEST L представляет собой яркий пример такого подхода: она сочетает увеличенную рабочую область, продуманную механику загрузки и надёжную систему управления NC Studio. В этой статье мы детально разберём конструктивные особенности, технические параметры и практическую ценность данного станка для малого и среднего бизнеса.

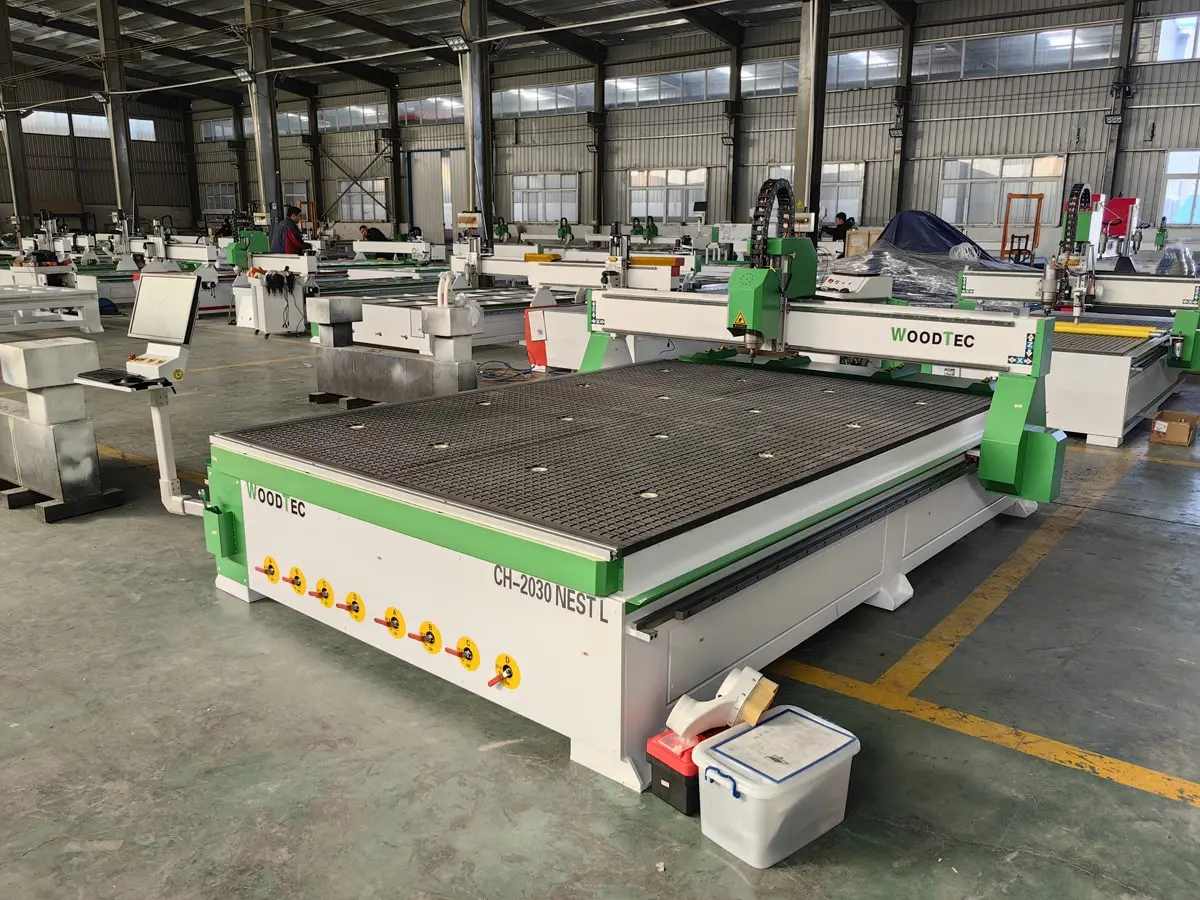

Целевое назначение: нестинг и крупноформатный раскрой

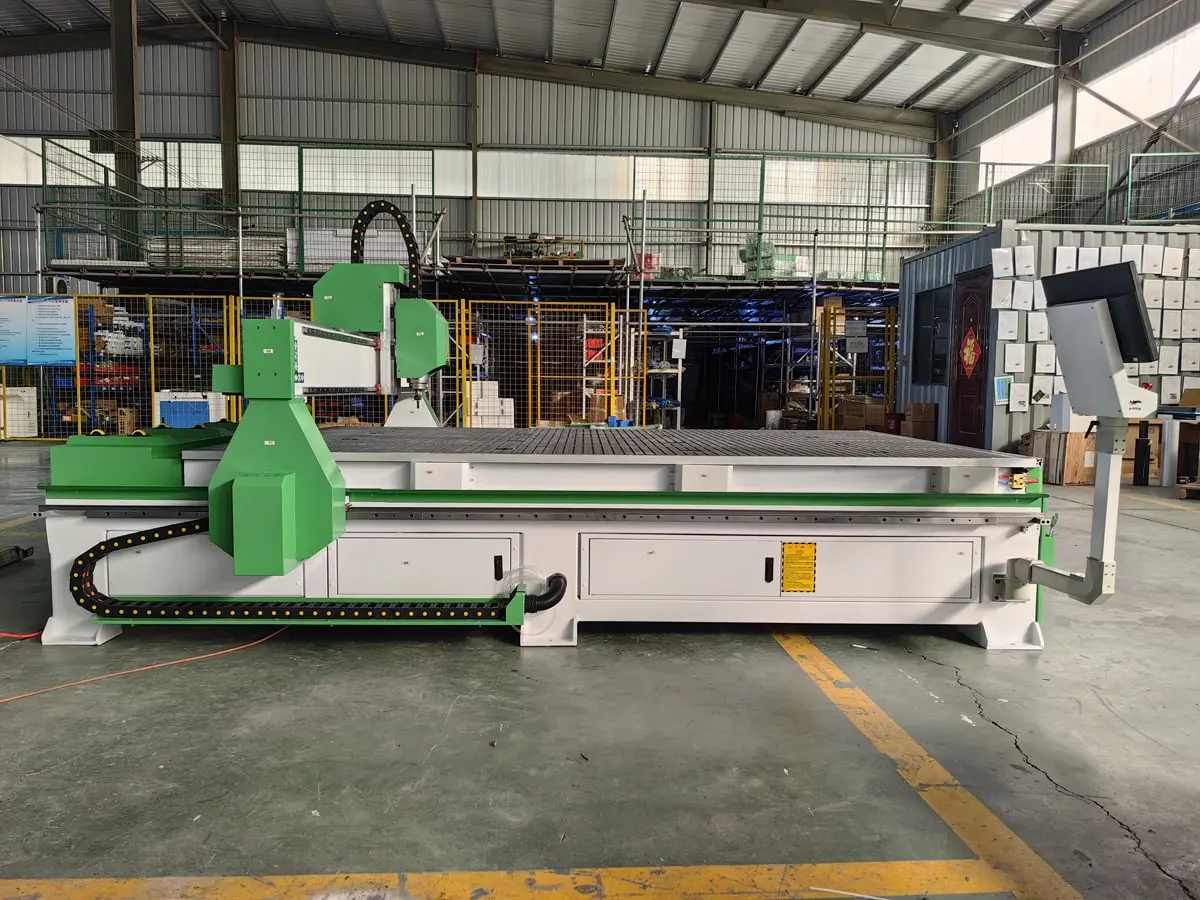

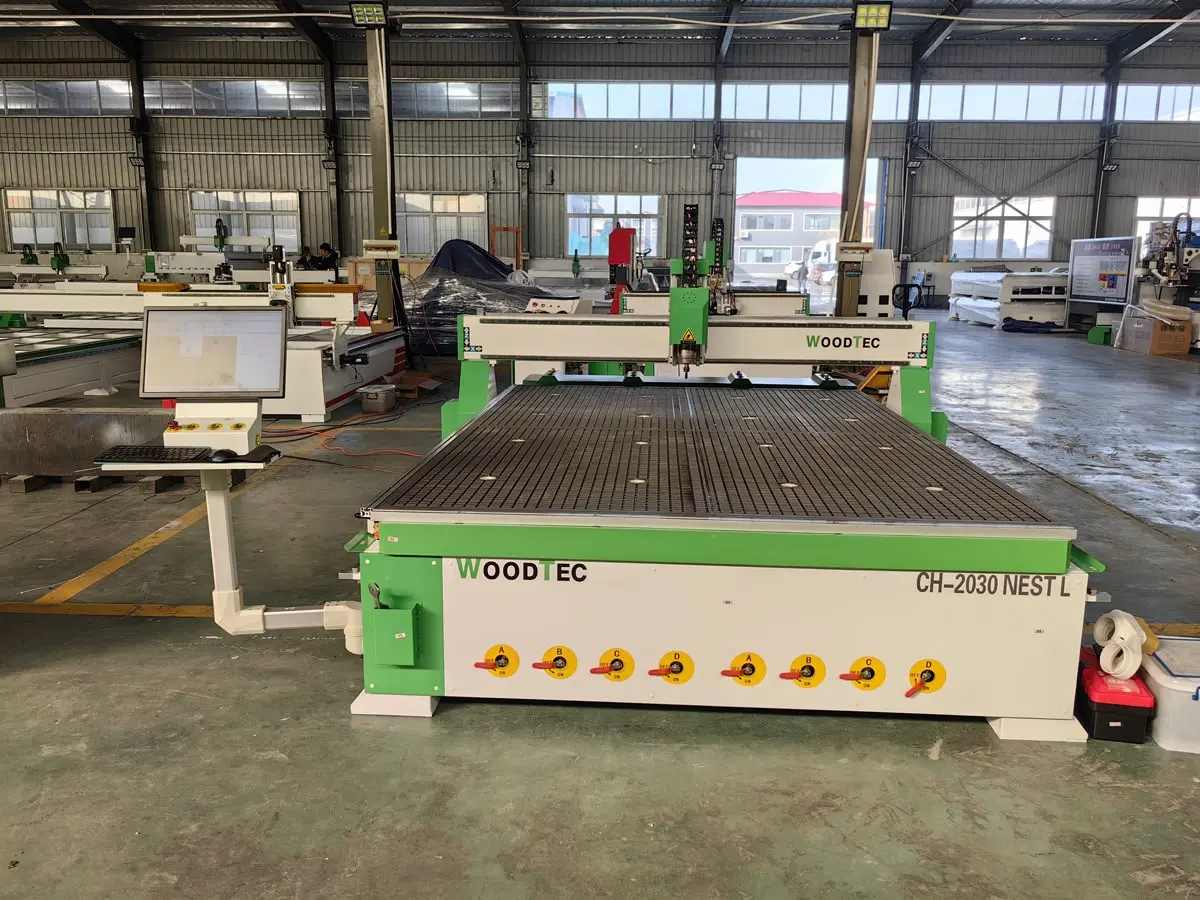

Термин «нестинг» (nesting) пришёл из английского языка и означает оптимальное расположение деталей на листе с минимальным количеством отходов. Станок WoodTec CH-2030 NEST L изначально ориентирован на такие задачи: его рабочее поле имеет размеры 2070 мм по оси X и 3000 мм по оси Y. Этого достаточно для обработки стандартных листов ЛДСП, МДФ, фанеры, пластика и композитов форматом 2050×3050 мм без необходимости перезажима.

Глубина по оси Z составляет 180 мм — пусть это не рекордный показатель, но для плоского раскроя, гравировки, выборки пазов и карманов глубиной до 150–170 мм его вполне хватает. Более того, небольшая высота портала положительно сказывается на жёсткости конструкции при фрезеровании плотных материалов.

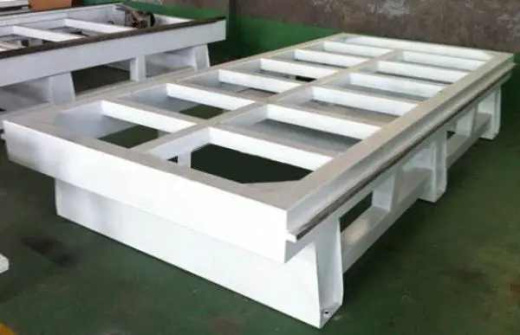

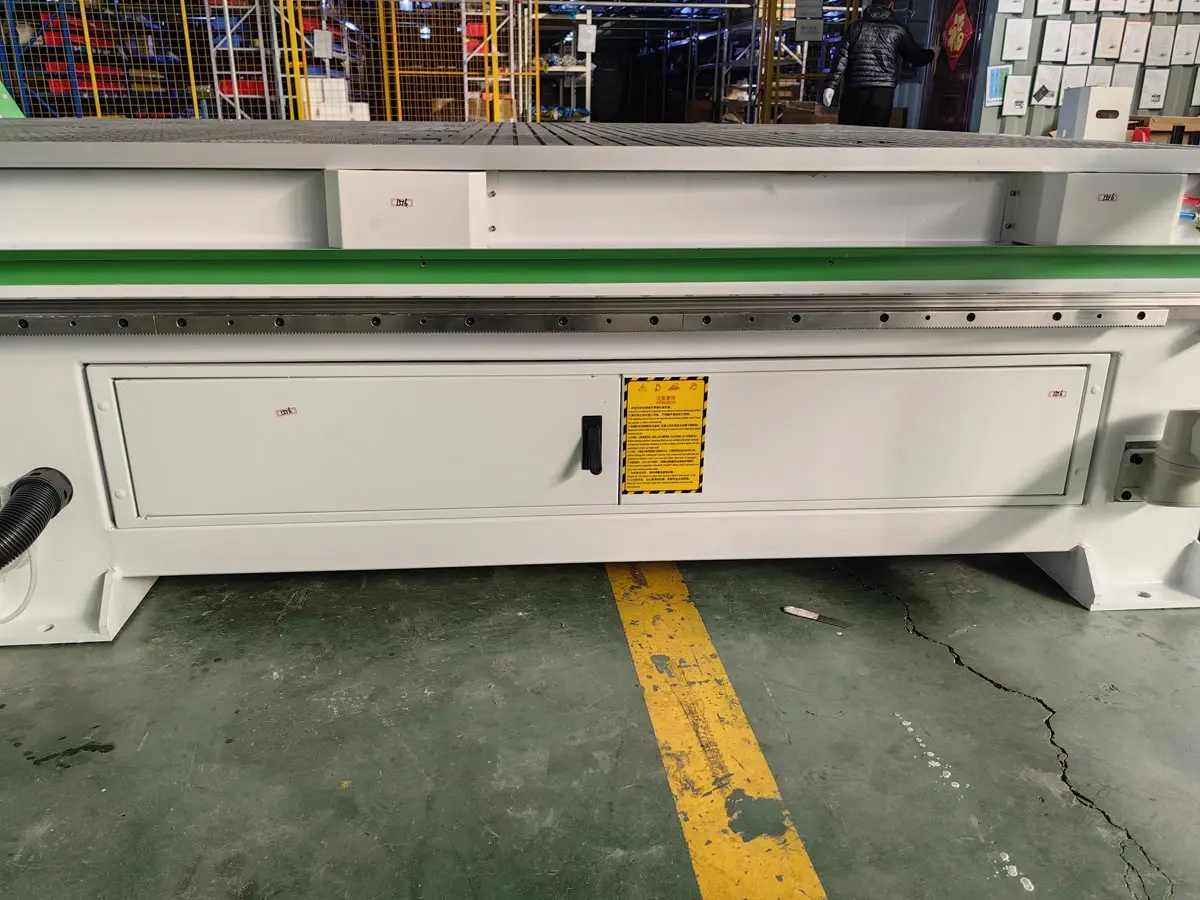

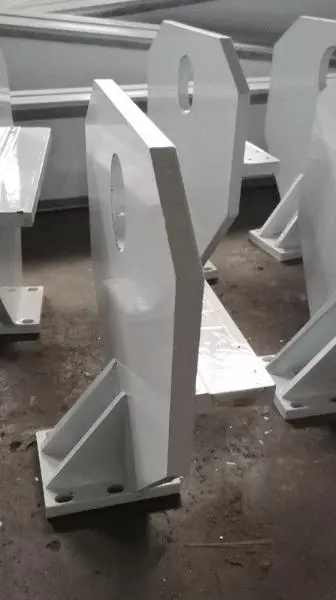

Станина и система загрузки: выдвижные упоры-ролики

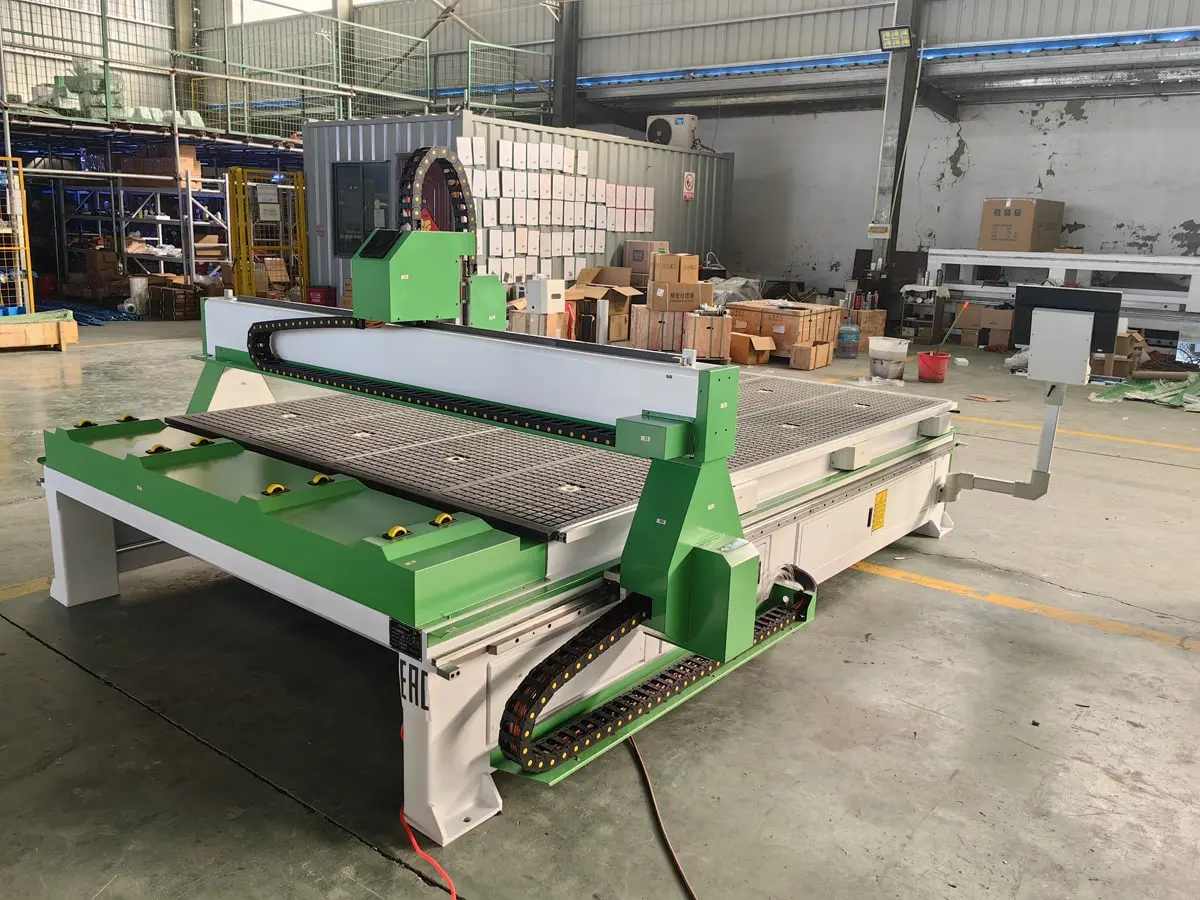

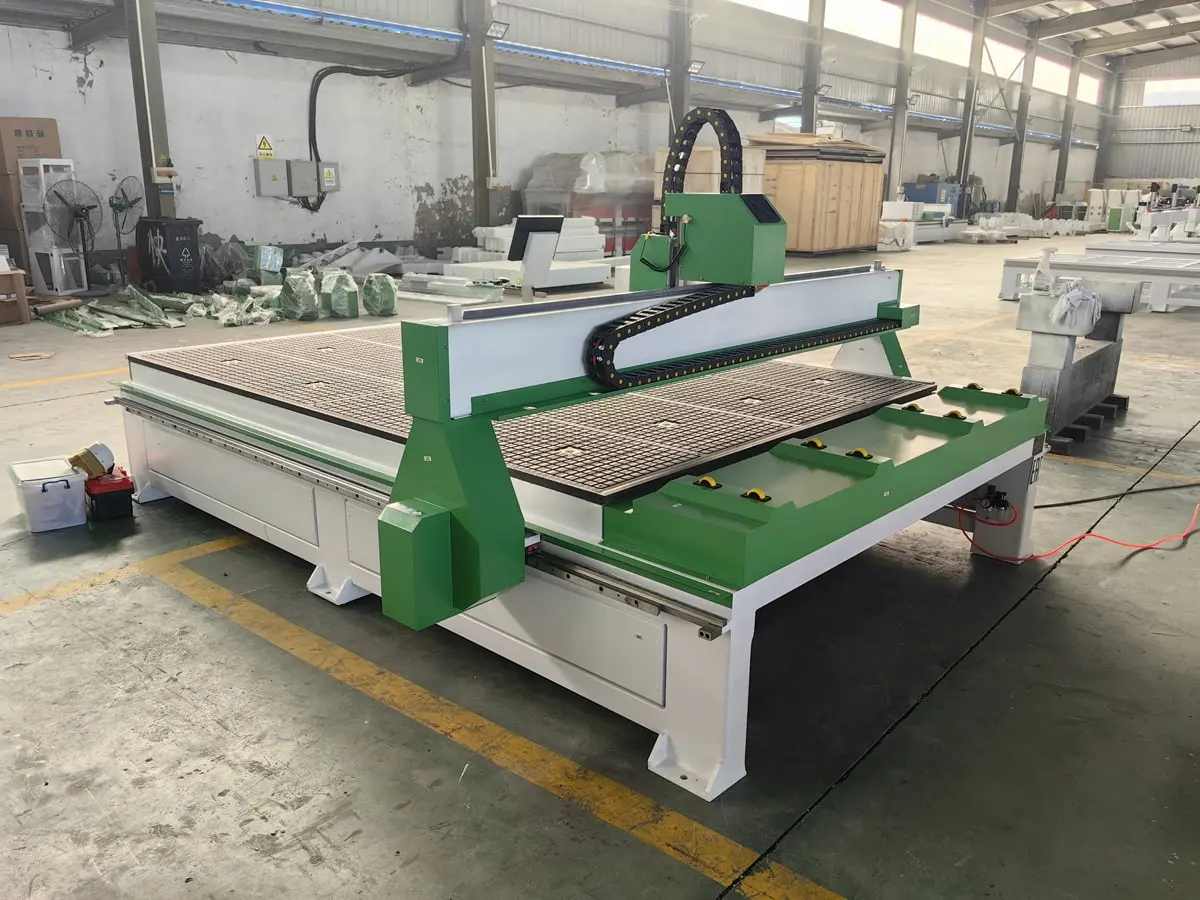

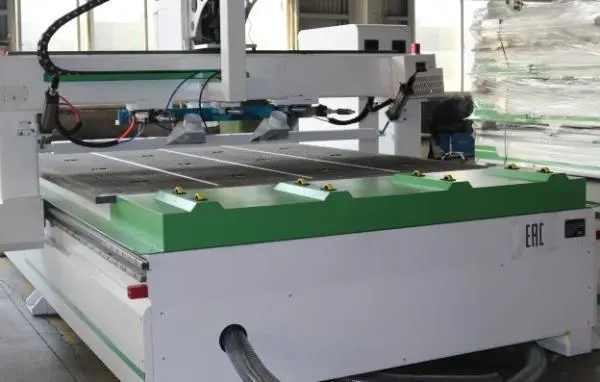

Главная «фишка» этой модели, отражённая в названии NEST L, — наличие выдвигающихся упоров с роликами, расположенных на станине. Конструктивно это выглядит как телескопические направляющие с вращающимися элементами, которые можно выдвинуть за пределы рабочего стола. Зачем это нужно? При работе с тяжёлым листом (например, влагостойкая фанера толщиной 18 мм или акрил 10 мм) оператору не приходится вручную перетаскивать материал через высокий борт станины. Достаточно выкатить ролики, положить лист на них, задвинуть упоры обратно — и заготовка оказывается точно на позиционирующих штифтах или вакуумных зонах.

Ролики снижают трение и предотвращают повреждение нижней плоскости листа. Такая система особенно ценится в мебельных цехах, где производят серийный раскрой ЛДСП: за смену через станок проходит десятки листов, и каждые сэкономленные 20–30 секунд на загрузке выливаются в реальный рост производительности.

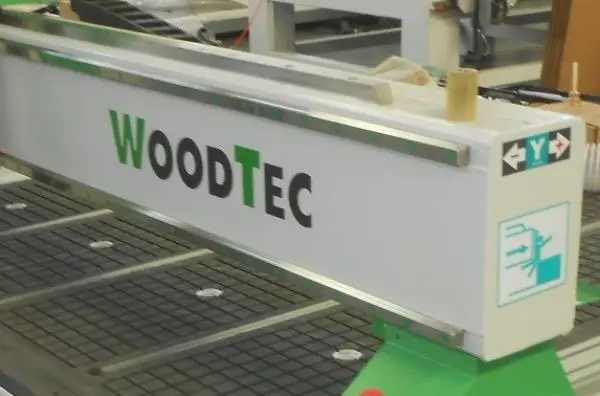

Рабочий стол: комбинация вакуума и Т-пазов

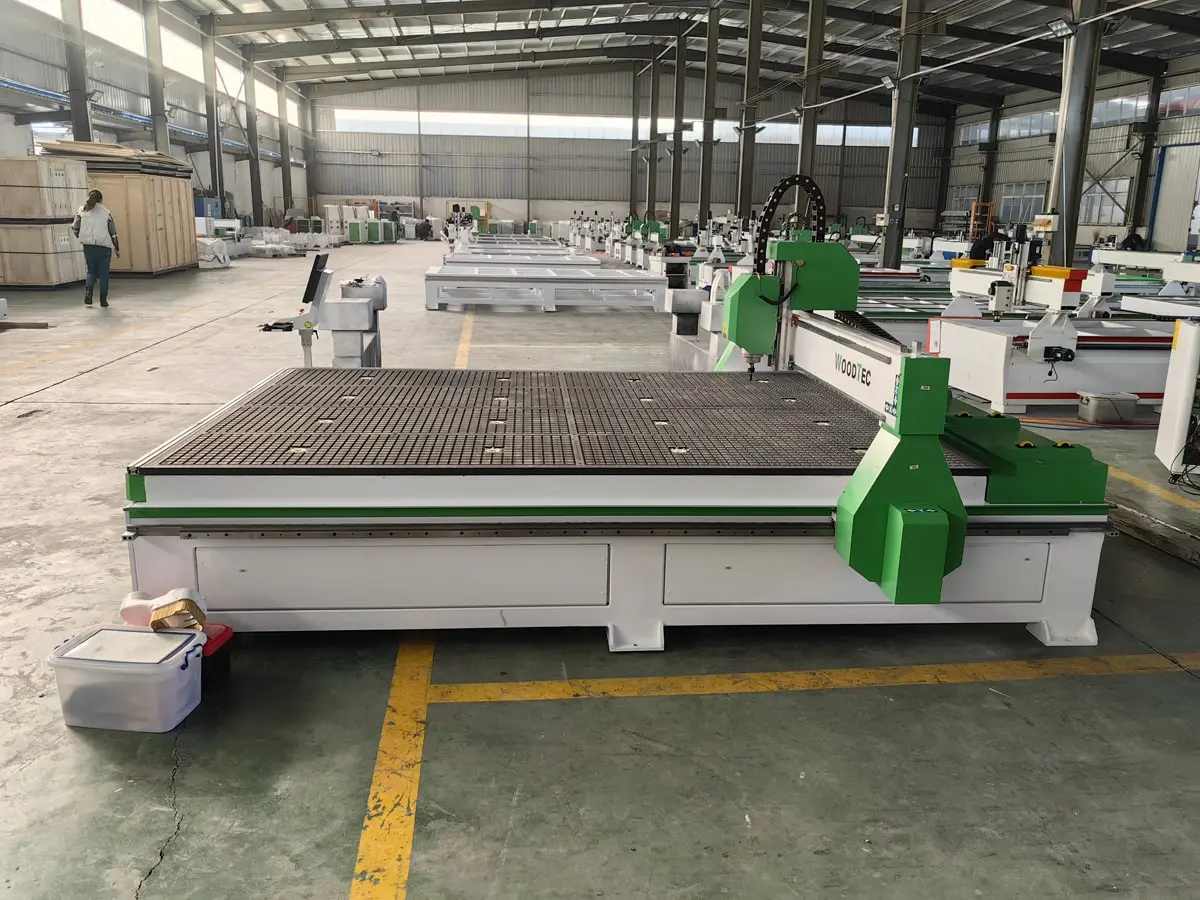

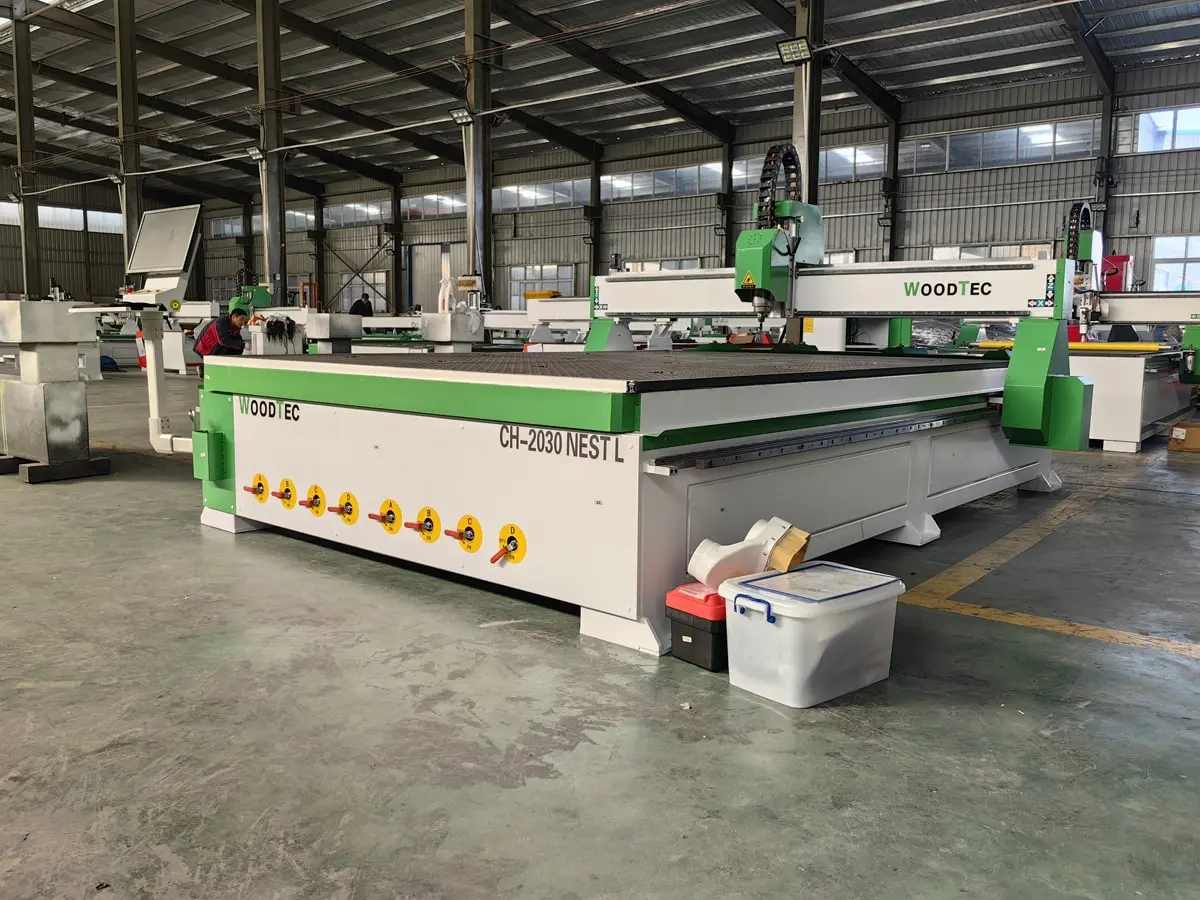

WoodTec CH-2030 NEST L оснащён комбинированным столом, который работает в двух режимах. Вакуумная часть разделена на 4 независимые зоны. Каждую зону можно включать и отключать отдельно — это позволяет фиксировать как целый лист форматом 2000×3000 мм, так и отдельные небольшие заготовки после раскроя. Для создания разрежения используется внешний вакуумный насос (в стандартную комплектацию обычно не входит, но столешница подготовлена под его подключение).

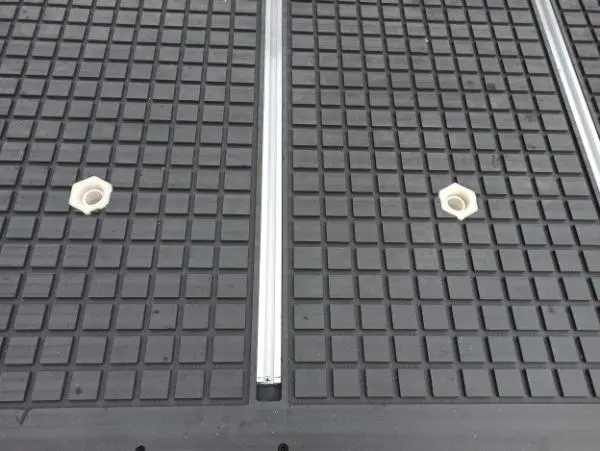

Помимо вакуумных отверстий, на поверхности стола выполнены Т-пазы. Они нужны для механической фиксации деталей при помощи прижимных кулачков, струбцин или упоров. Например, при обработке алюминиевого композита или твёрдых пород дерева вакуум может быть недостаточно надёжен, и тогда на помощь приходят Т-пазы. Наличие обеих систем делает станок универсальным: он одинаково хорошо справляется с плоскими листовыми материалами и с мелкими заготовками сложной формы.

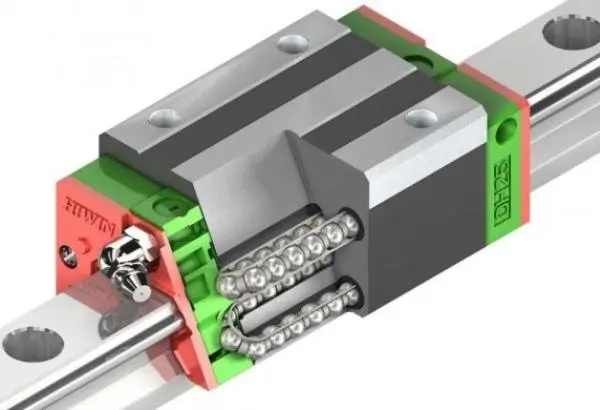

Система перемещения и приводы

По осям X и Y применены косозубые рейки. В отличие от прямозубых, косозубые передачи работают плавнее, с меньшим шумом и вибрацией, что положительно сказывается на чистоте обработки кромки. Кроме того, они обеспечивают более равномерную передачу усилия при реверсах — важный момент при нестинге, когда траектория инструмента содержит множество резких смен направления.

По оси Z установлена шарико-винтовая передача (ШВП). Это классическое решение для вертикального перемещения: ШВП гарантирует высокую точность позиционирования, отсутствие люфта и способность удерживать шпиндель при тяжёлых проходах на глубину. Ход в 180 мм реализуется быстро и бесшумно.

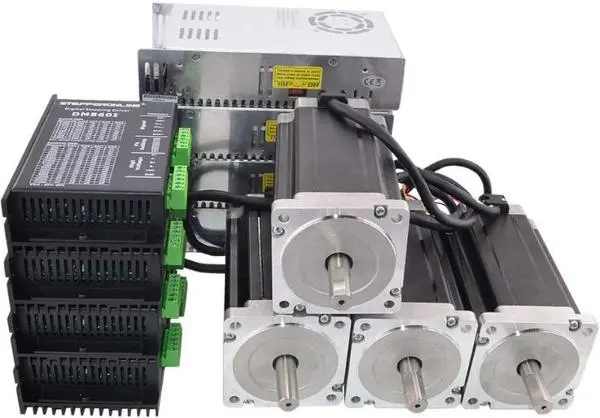

Электродвигатели перемещения — шаговые. Они обеспечивают рабочий ход со скоростью до 10 м/мин и холостой — до 17 м/мин. Да, это не сервоприводы, но для раскроя и 2D-обработки шаговых двигателей вполне достаточно, особенно с учётом невысокой цены станка. Шаговые моторы надёжны и неприхотливы, а их ремонт в случае необходимости обойдётся недорого.

Шпиндель: водяное охлаждение и ручная смена инструмента

На станке установлен шпиндель мощностью 3,2 кВт с частотой вращения до 24 000 об/мин. Такие параметры характерны для лёгкого и среднего класса фрезерных ЧПУ. С его помощью можно резать ЛДСП и МДФ на скорости до 3–5 м/мин, обрабатывать пластики, композиты, мягкие металлы (например, дюралюминий до 2 мм), выполнять 3D-гравировку и выборку четвертей.

Водяное охлаждение шпинделя реализовано через чиллер CW 3000. Это простейший тип чиллера — по сути, бак с водой и помпой. Он эффективно отводит тепло при длительной непрерывной работе, но требует контроля уровня воды и периодической замены. Главный плюс водяного охлаждения по сравнению с воздушным — практически полное отсутствие шума и стабильность температуры даже на максимальных оборотах в течение нескольких часов.

Система смены инструмента — ручная, цанговая. Используется цанга ER20, которая позволяет зажимать хвостовики диаметром до 16 мм. Фиксация осуществляется гайкой. Для небольших производств и мастерских это приемлемо: смена фрезы занимает около минуты. Если нужна автоматическая смена (ATC), то следует смотреть другие модели, но и цена у них будет иная.

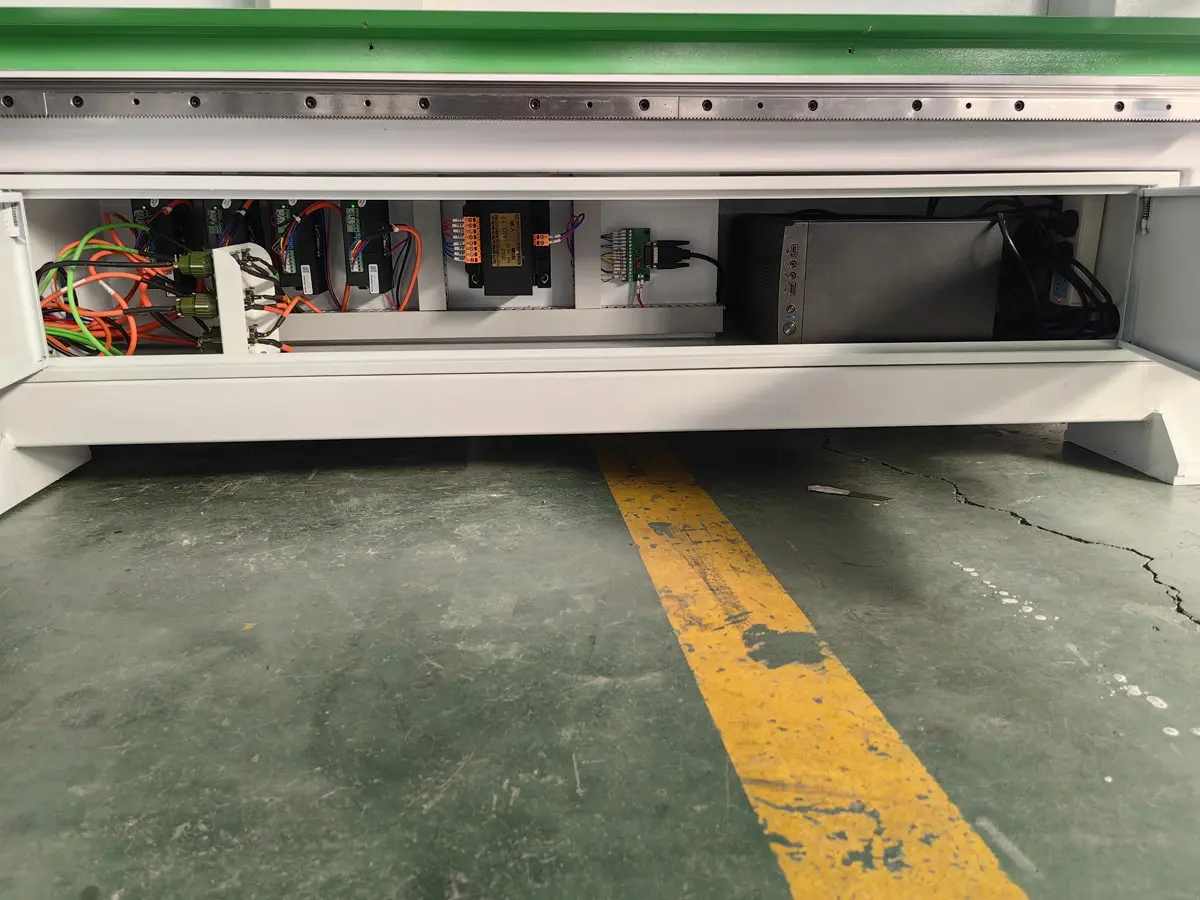

Электроника и управление: NC Studio 5.5.60 PCI

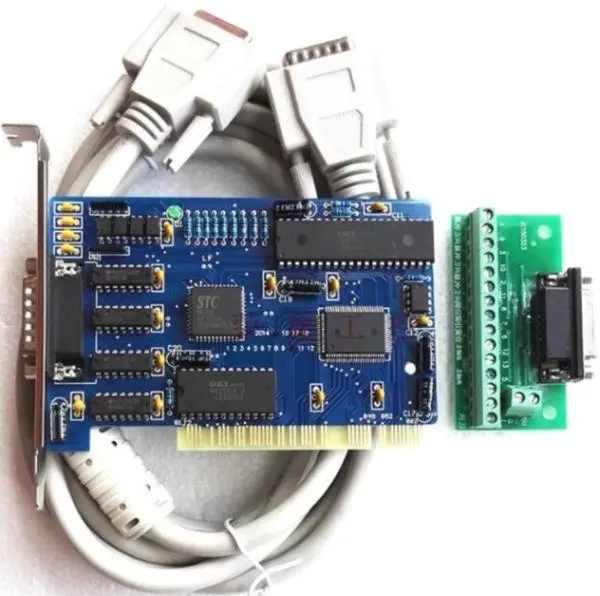

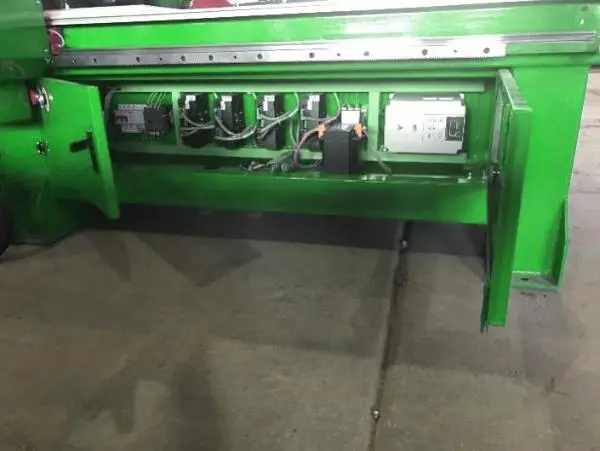

Управление станком построено на базе системы NC Studio версии 5.5.60 с интерфейсом PCI. Это распространённое в России и Китае решение для шаговых и сервосистем на базе ПК. Плюсы NC Studio: интуитивно понятный интерфейс, поддержка большинства постпроцессоров (ArtCAM, Type3, AutoCAD и др.), возможность ручного управления с джойстика или клавиатуры, а также ведение журнала ошибок.

Версия 5.5.60 PCI использует отдельную плату, устанавливаемую в слот компьютера. Это обеспечивает стабильную передачу импульсов без задержек, характерных для USB-контроллеров. Для работы потребуется отдельный системный блок (обычно недорогой, с Windows XP или 7), который можно разместить в стойке или на тумбе.

NC Studio поддерживает функцию нестинга на уровне загрузки файлов с готовыми картами раскроя, но сама оптимизация раскладки обычно выполняется в сторонних CAD/CAM-программах (например, «Базис-Мебельщик», ArtCAM, VCarve Pro). Станок отрабатывает G-код, сгенерированный такими программами, без проблем.

Энергопотребление и условия подключения

Станок работает от трёхфазной сети 380 В, 50 Гц. Общая установленная мощность составляет 6 кВт. Сюда входят шпиндель (3,2 кВт), двигатели перемещения, вакуумный насос (если подключён), чиллер и блок управления. На практике потребляемая мощность редко достигает пиковых значений, но для подключения нужен автоматический выключатель на 16 А и кабель сечением не менее 2,5 мм².

Важный нюанс: наличие чиллера и вакуумной системы предполагает установку станка в помещении с нормальной вентиляцией, так как чиллер выделяет тепло. Также стоит предусмотреть шумопоглощение — хотя шаговые двигатели и реечная передача работают тише сервоприводов, шпиндель на 24 000 об/мин издаёт характерный свист.

Практические сценарии использования

WoodTec CH-2030 NEST L оптимален для:

• Мебельных цехов, выпускающих корпусную мебель (раскрой ЛДСП, фасадов из МДФ).

• Рекламных производств — резка акрила, ПВХ, АЛЮКОБОНДА, изготовление объёмных букв.

• Столярных мастерских — фрезерование панелей, филёнок, шаблонов.

• Малых архитектурных форм — обработка фанеры, пластиков для макетов.

Благодаря вакуумному столу и выдвижным роликам станок уверенно перерабатывает листы толщиной от 3 до 50 мм (при меньшей глубине прохода). Т-пазы позволяют закрепить длинномерные заготовки, например, брус или доску, что расширяет функционал за пределы чисто листового раскроя.

Сравнение с аналогами и выводы

Главные конкуренты — модели с аналогичным размером поля от RedDot, CNC-Step или отечественных сборщиков. WoodTec CH-2030 NEST L выгодно отличается:

• Наличием выдвижных упоров-роликов (у многих их нет или они идут опцией).

• Комбинированным столом 4 зоны + Т-пазы (у конкурентов часто только вакуум или только механика).

• Бюджетной системой управления NC Studio (простота и доступность запчастей).

К слабым местам можно отнести ручную смену инструмента и шаговые двигатели — но для большинства задач раскроя и гравировки это некритично. Шпиндель 3,2 кВт не подойдёт для интенсивной резки толстого металла или камня, но для дерева, пластиков и композитов его производительности достаточно.

Если ваш бизнес связан с серийным раскроем крупноформатных листов и вы хотите оптимизировать загрузку-выгрузку, WoodTec CH-2030 NEST L — взвешенный выбор. Он сочетает промышленную жёсткость, удобство эксплуатации и умеренную цену. А выдвижные ролики и вакуумная фиксация помогут сэкономить минуты каждой смены, что в итоге окупит станок быстрее, чем модели без этих опций.

Перед покупкой рекомендуем протестировать станок на ваших материалах, проверить работу четырёх вакуумных зон и плавность выкатывания роликовых упоров. Убедитесь, что в комплекте есть всё для подключения чиллера и вакуумного насоса. При правильной настройке и своевременном обслуживании WoodTec CH-2030 NEST L прослужит не один год, став надёжным инструментом вашего производства.
