Технология Nesting (Нестинг) на ЧПУ: Как выставить идеальные режимы резания под фрезу

Современное мебельное производство невозможно представить без автоматизации. Технология Nesting (нестинг) произвела настоящую революцию в цехах, позволив избавиться от промежуточных складов заготовок и сократить время производства. Если объяснять простыми словами, то нестинг — это комплексная обработка цельного листа материала (ЛДСП, МДФ, фанеры) на станке с ЧПУ, в ходе которой за один установ выполняются раскрой, фрезеровка пазов и сверловка отверстий.

Однако переход на эту технологию часто вызывает вопросы у технологов и операторов. Главная боль — правильный подбор режимов резания. Многие выставляют параметры «на глаз», что приводит к поломке дорогостоящих фрез, пригару кромок или низкой производительности. Разберем физику процесса и выведем идеальную формулу работы.

Что такое Nesting и почему это выгодно?

При традиционном подходе лист сначала распиливается на форматнике, а затем детали отправляются на обрабатывающий центр для сверловки и фрезеровки. При использовании Nesting полноформатный лист (например, 2440х1220 мм или 2750х1830 мм) фиксируется на столе станка с ЧПУ один раз.

Специальное программное обеспечение (обычно блоками в ArtCam или специализированными программами типа Basis Nesting) оптимально раскладывает (упаковывает) детали будущего изделия на листе. Далее станок выполняет весь цикл:

1. Сверление присадочных отверстий под евровинты и шканты.

2. Выборка пазов под крошку или T-образную кромку.

3. Фрезеровка криволинейных контуров (если деталь не прямоугольная).

4. Окончательный раскрой листа на детали с чистовой обработкой кромки.

На выходе мы получаем детали, которые остаётся только отправить на кромкооблицовку и упаковку. Это колоссальная экономия времени и места.

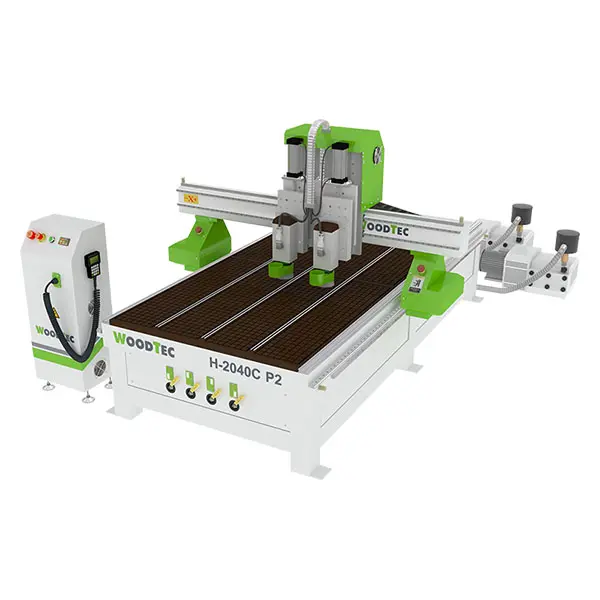

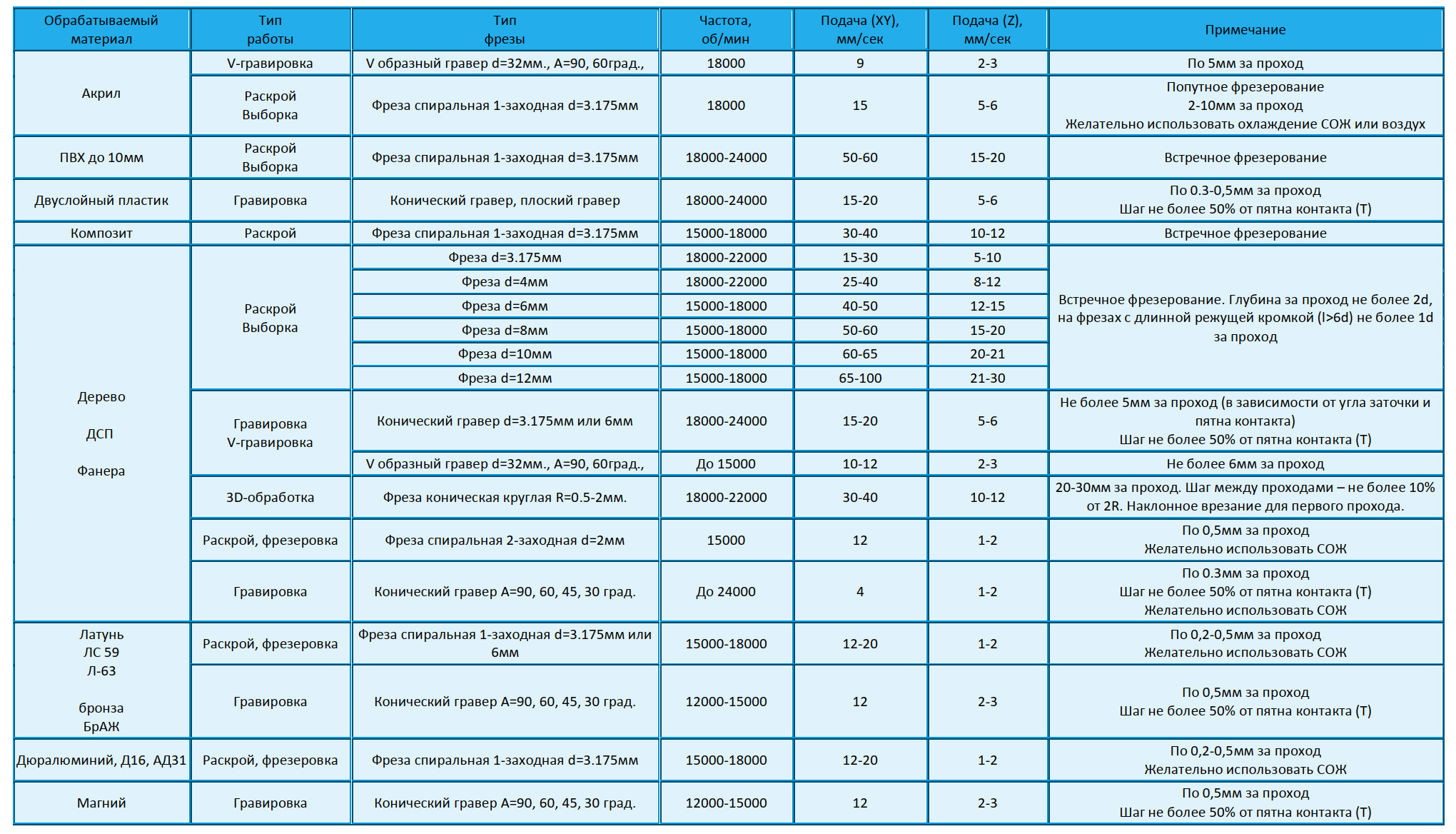

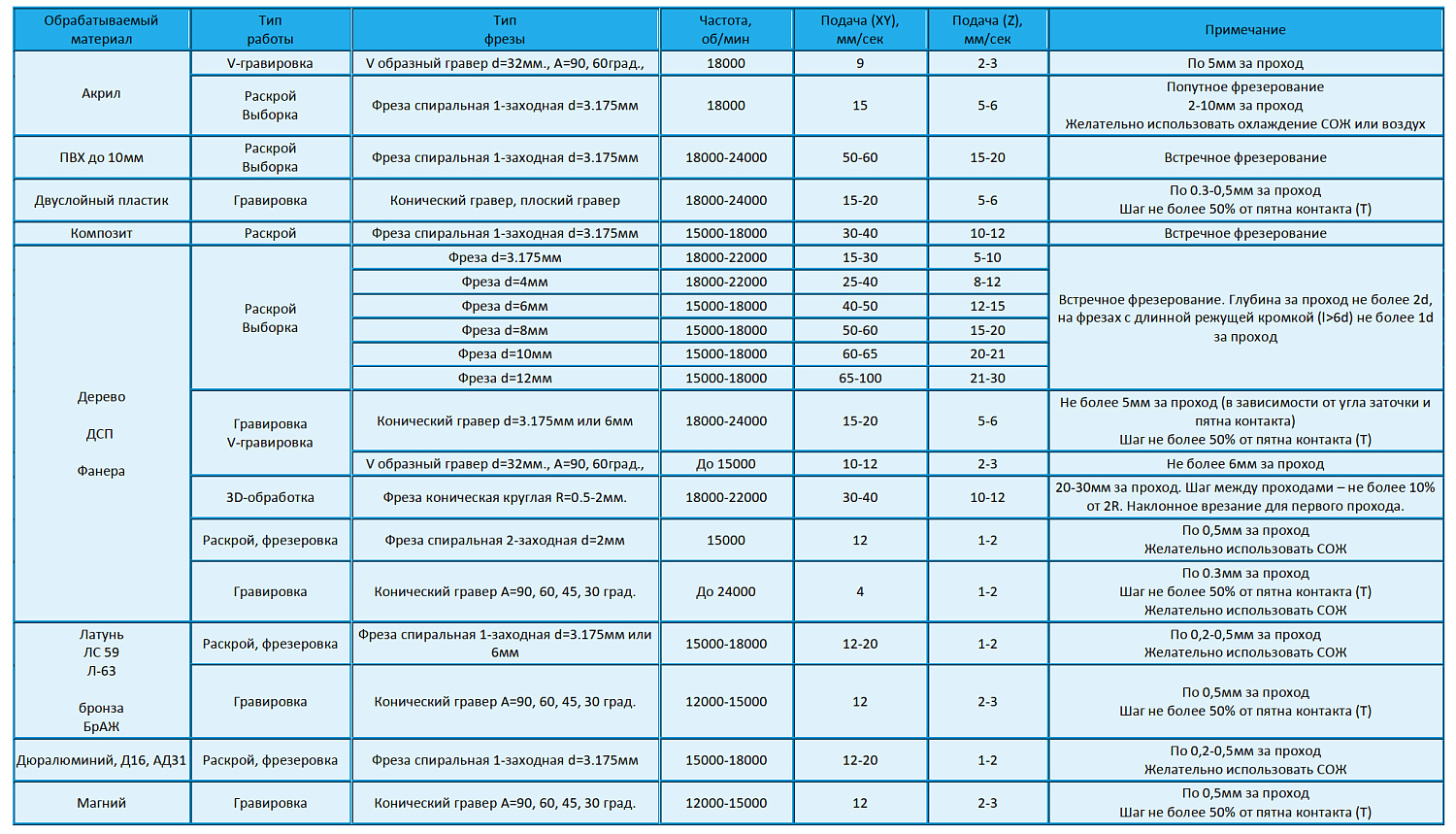

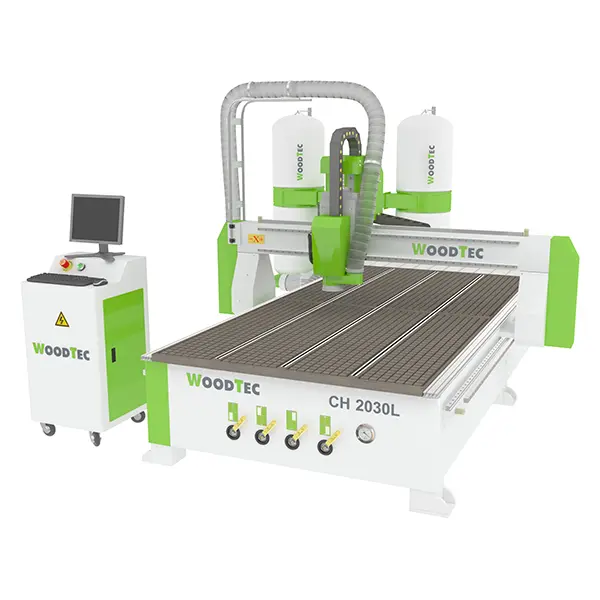

Сердце процесса: Скорость резания и подачи

Чтобы нестинг приносил прибыль, а не головную боль, станок должен работать быстро и чисто. Стандартная скорость подачи для раскроя ламинированных плит составляет 15–25 метров в минуту. При паспортной мощности современных шпинделей (от 5.5 кВт) оптимальным считается диапазон 20–30 м/мин. Меньшая скорость часто делает нерентабельным сам смысл использования нестинга — проще работать на пильном центре.

Но просто «вбить» в управляющую программу цифру 20000 мм/мин нельзя. Нужно рассчитать параметры, отталкиваясь от инструмента.

Формула скорости подачи (Vf) выглядит так:
Vf (мм/мин) = fz (подача на зуб) × Z (количество зубьев) × n (обороты шпинделя, об/мин)

Разберем каждый параметр подробно.

1. Обороты шпинделя (n)

Современные фрезерные шпиндели для ЧПУ работают на высоких частотах — обычно от 12 000 до 24 000 об/мин.

• Для Nesting-обработки ламинированного ДСП рекомендуется устанавливать частоту вращения в пределах 18 000 – 24 000 об/мин.

• Высокие обороты необходимы для получения чистовой поверхности и минимизации сколов ламинационного слоя. При низких оборотах фреза будет не резать, а рвать материал.

2. Подача на зуб (fz)

Это самый важный параметр, который определяет толщину стружки, снимаемой одной режущей кромкой за один оборот.

• Для твердосплавных (HM) и алмазных (PCD) фрез, работающих с двусторонним ламинатом, эта величина должна находиться в строгом диапазоне 0,1 – 0,2 мм/зуб.

• Если подача на зуб будет меньше 0,05 мм, фреза перестанет резать и начнет тереться о материал (шлифовать его). Это приведет к перегреву инструмента и появлению "пригара" (темных следов) на кромке детали.

• Если подача на зуб будет больше 0,3 мм, режущая кромка будет испытывать ударные нагрузки, что приведет к выкрашиванию твердого сплава и грубым сколам на лицевом слое.

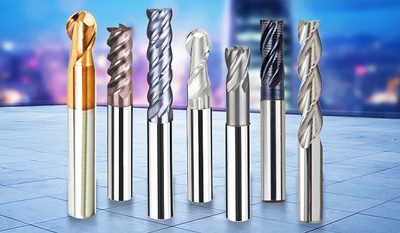

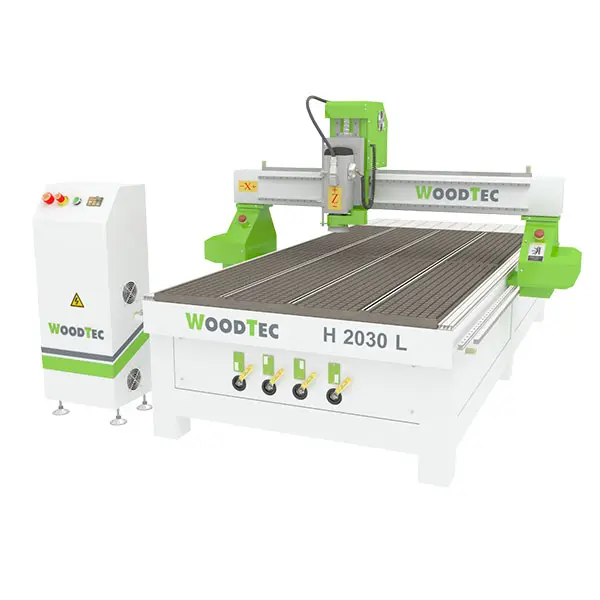

3. Количество зубьев (Z)

В нестинге чаще всего используются специальные фрезы со сдвоенными зубьями (например, Z=3+3), где одна секция (3 зуба) режет вниз, а вторая (3 зуба) — вверх, обеспечивая чистоту верхнего и нижнего слоя ламината. Чем больше зубьев, тем выше может быть скорость подачи, но тем сложнее отводить стружку.

Пример расчета

Допустим, у нас есть алмазная фреза LEUCO CM DP Nesting с тремя зубьями (Z=3).
Мы выбрали среднюю подачу на зуб fz = 0,15 мм.
Обороты шпинделя выставили n = 20 000 об/мин.

Считаем: Vf = 0,15 × 3 × 20 000 = 9 000 мм/мин (или 9 м/мин).

Как мы видим, полученные 9 метров оказались ниже желаемых 20 м/мин. Это значит, что нам нужно менять вводные:

• Увеличить обороты (до 24 000).

• Увеличить подачу на зуб до верхнего предела (0,2 мм).

Пересчет: 0,2 × 3 × 24 000 = 14 400 мм/мин (14,4 м/мин).

Это уже ближе к реальности, но все еще не предел. Именно поэтому для агрессивного скоростного раскроя используют фрезы с бОльшим количеством зубьев (Z=4+4), позволяющие выйти на подачу 20-25 м/мин без потери качества.

Практические советы: Как читать подсказки фрезы

Даже лучшие математические расчеты разбиваются о реальность конкретного станка (люфты, мощность шпинделя, вакуумный прижим) и материала (толщина, качество ламинации). Поэтому финальная настройка режимов всегда делается "по месту". Вот несколько признаков неправильно выбранного режима:

• Ситуация: Фреза "горит", на кромке коричневый след (пригар).

  • Причина: Слишком низкая скорость подачи (маленькая толщина стружки). Фреза трется, а не режет.

  • Решение: Увеличить скорость подачи или немного снизить обороты шпинделя.

• Ситуация: Крупные сколы ламината на верхней или нижней поверхности.

  • Причина: Слишком высокая подача или недостаточные обороты. Кромка не успевает чисто срезать ламинат.

  • Решение: Уменьшить скорость подачи или добавить обороты шпинделя.

• Ситуация: Сильный шум, вибрация, фреза "воет".

  • Причина: Как правило, слишком высокая скорость подачи для данного диаметра фрезы или слишком большой вылет инструмента.

  • Решение: Снизить скорость подачи, проверить биение патрона.

• Золотое правило настройки: Опытные технологи рекомендуют двигаться не от меньшего к большему (риск затупить фрезу долгим трением), а наоборот — начать с заведомо высокой подачи (на 20-30% выше расчетной) и плавно снижать её до достижения идеального качества. Это позволяет сразу войти в режим резания, минуя зону "шлифовки".

Вывод

Технология Nesting требует системного подхода. Нельзя купить дорогой станок и ожидать чуда без настройки инструмента. Главные правила успеха:

1. Используйте качественные фрезы (HM или PCD), предназначенные именно для высокоскоростного раскроя плит.

2. Рассчитывайте скорость подачи, отталкиваясь от рекомендуемой подачи на зуб (0,1-0,2 мм).

3. Адаптируйте режимы под конкретный материал.

4. Учитесь "слушать" станок — вибрация, шум и цвет стружки скажут вам о проблеме раньше, чем испортится деталь.

Правильно настроенный процесс нестинга позволяет повысить производительность в разы, превращая станок с ЧПУ в главный источник прибыли вашего производства.
