Пусконаладочные работы WOODTEC 2030L: инсталляция NCStudio 5, расчет шаговых импульсов, определение рабочего поля, контроль диагонали и проверка точности.
Пусконаладочные работы являются критически важным этапом ввода в эксплуатацию фрезерного станка с числовым программным управлением WOODTEC 2030L. От правильности выполнения всех настроек зависит точность позиционирования, качество обработки и долговечность оборудования. В этой статье мы подробно разберем процесс установки программного обеспечения NCStudio 5, расчет и ввод импульсов (steps per mm), задание габаритов рабочего поля, а также контроль геометрии по диагонали и финальную проверку.
1. Подготовка к пусконаладке

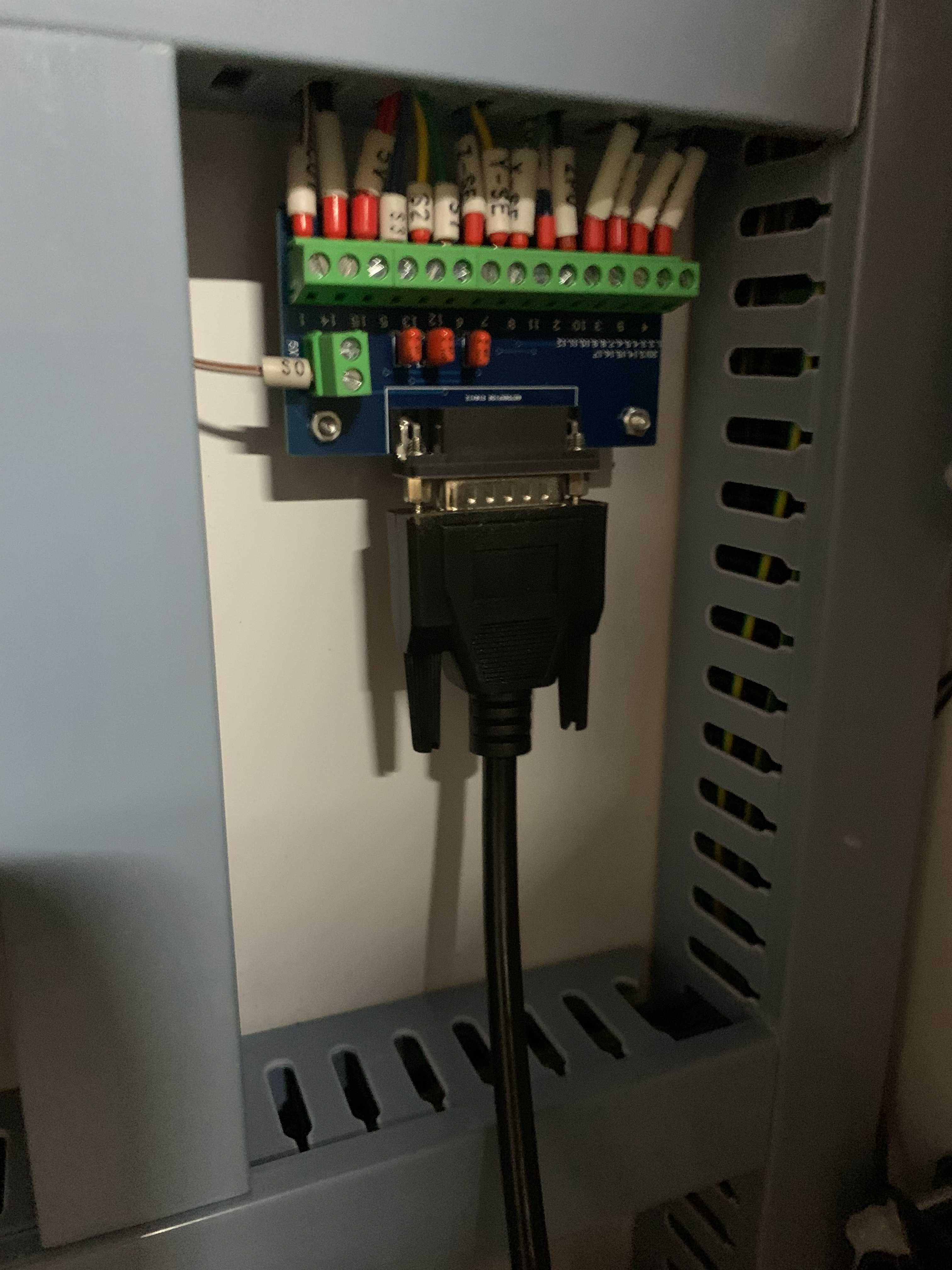

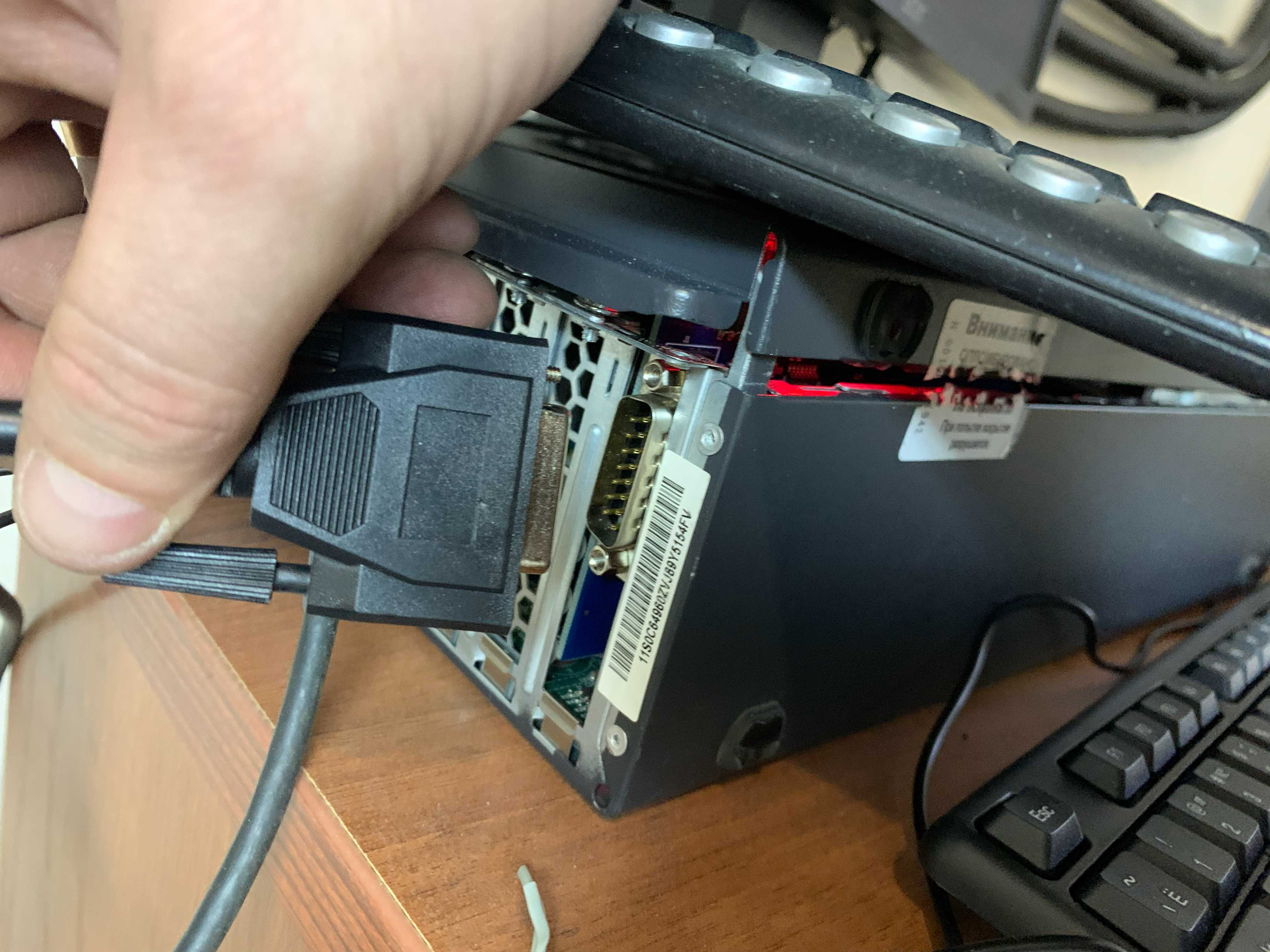

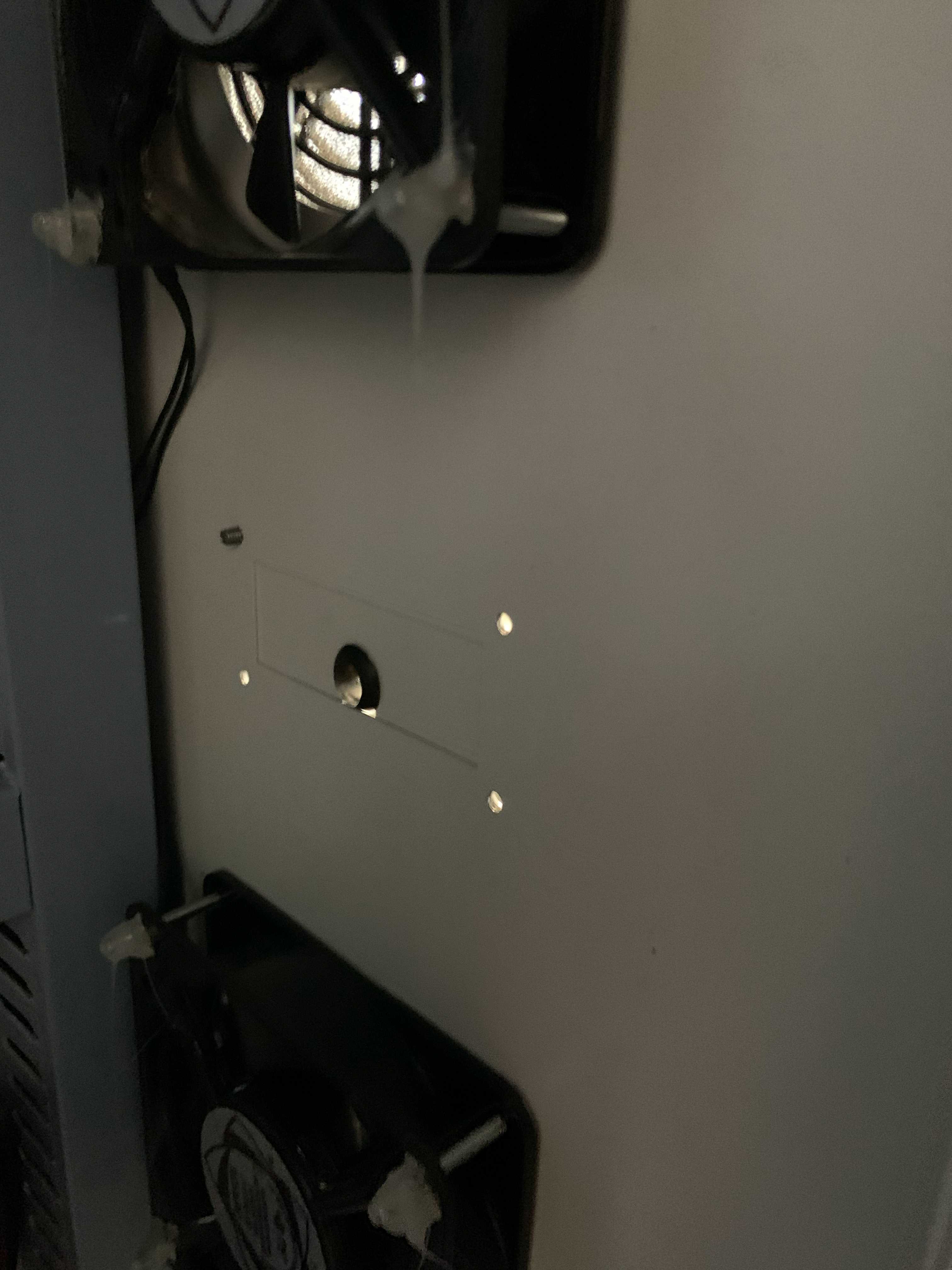

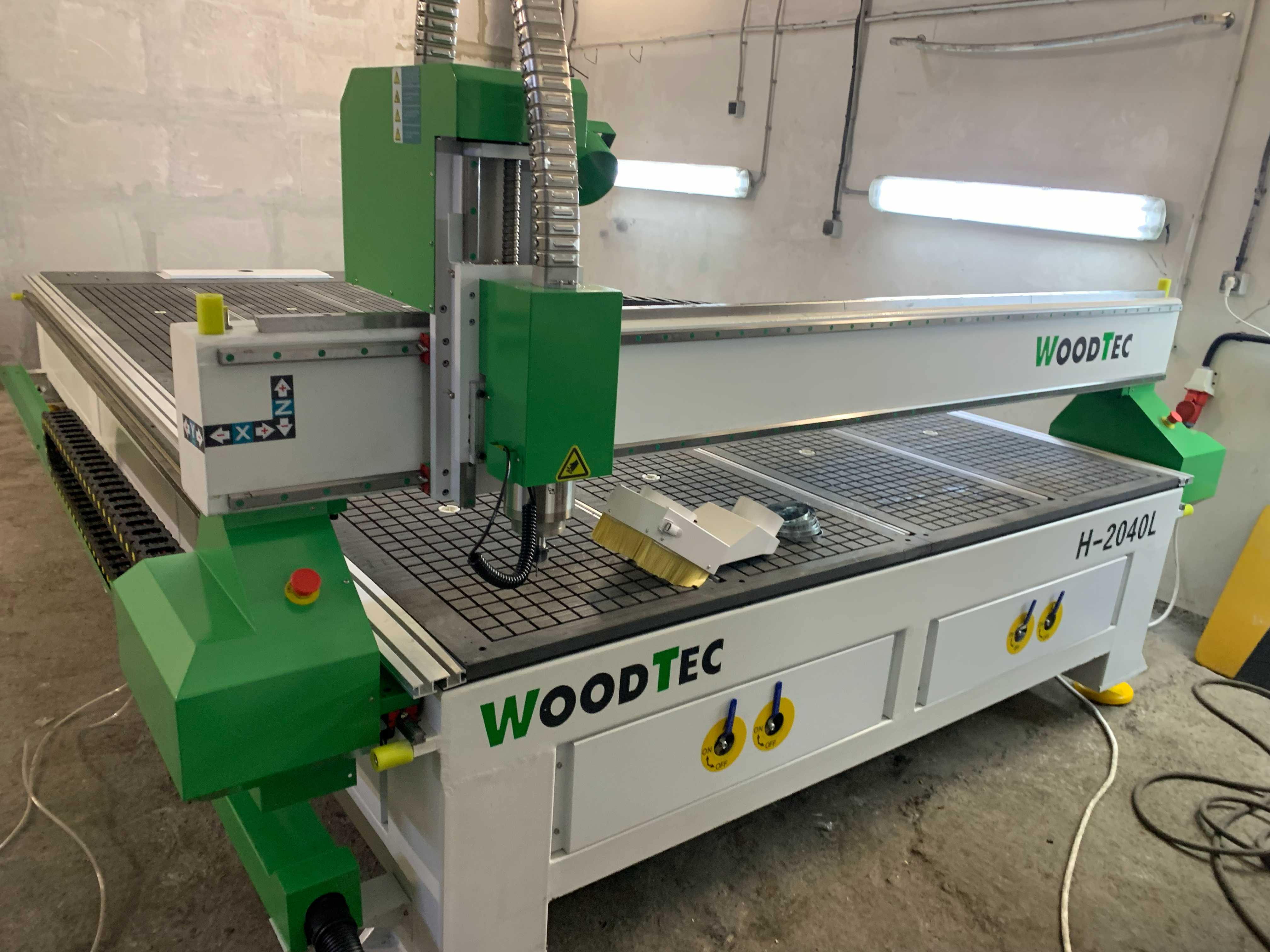

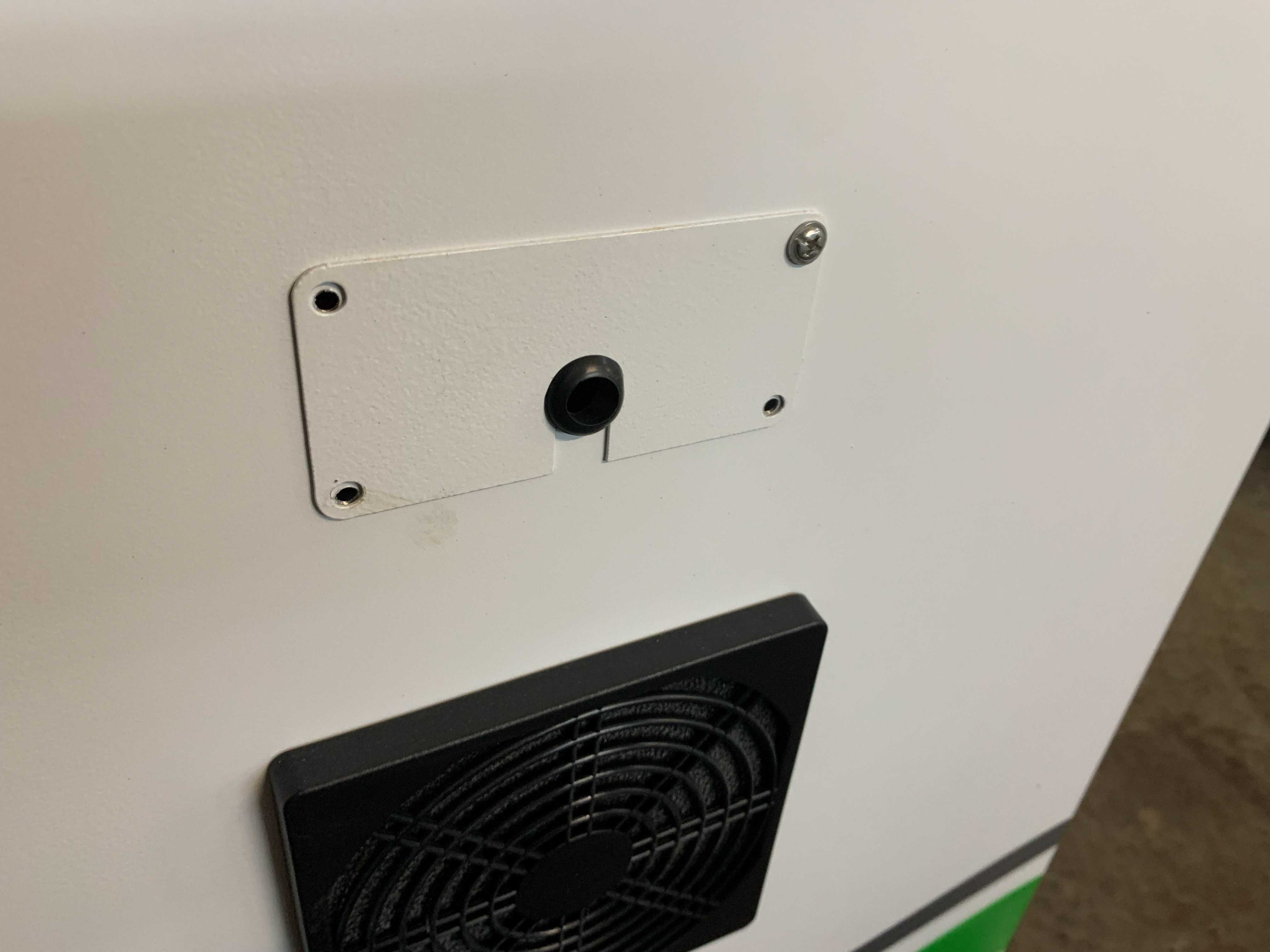

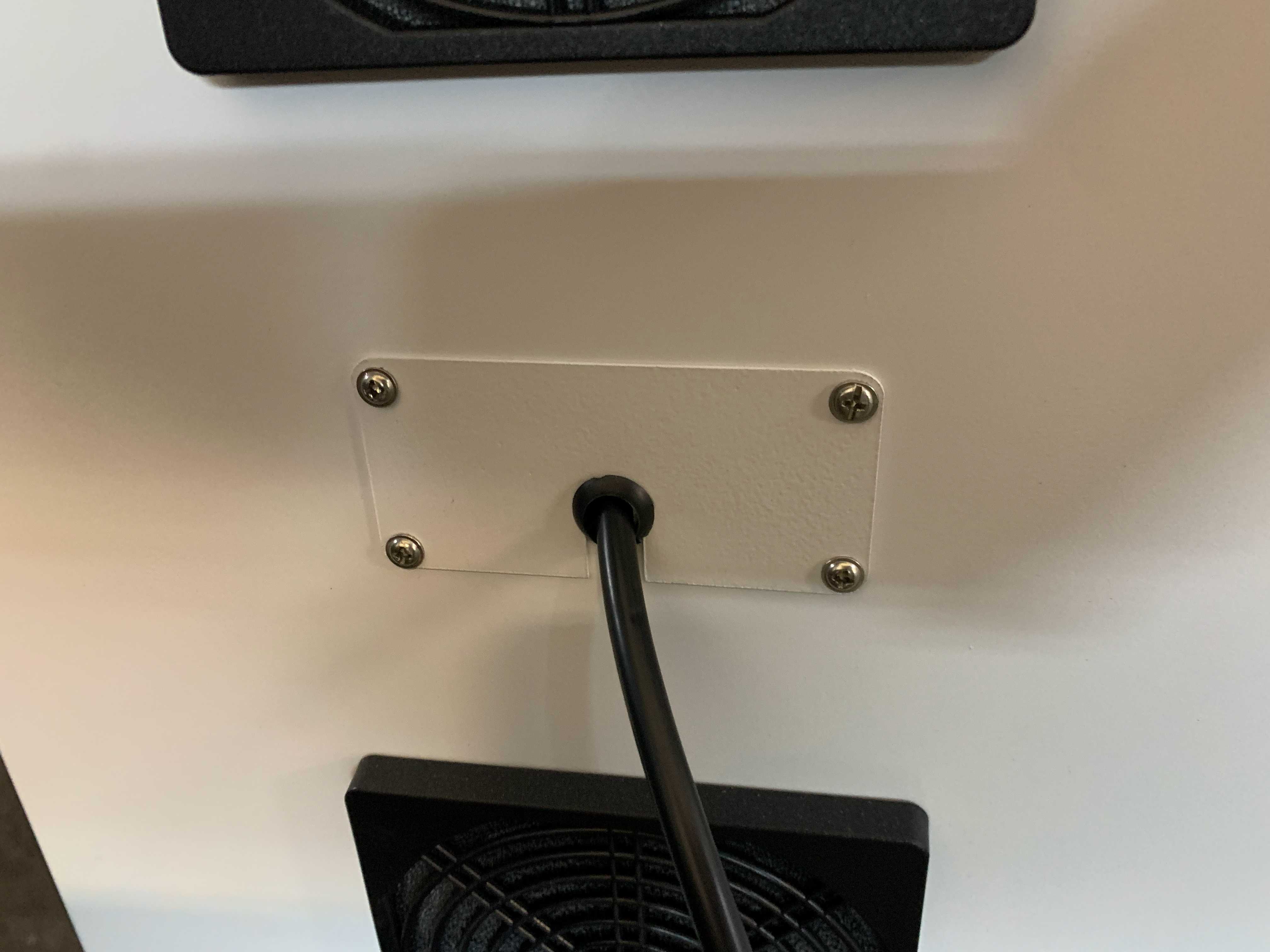

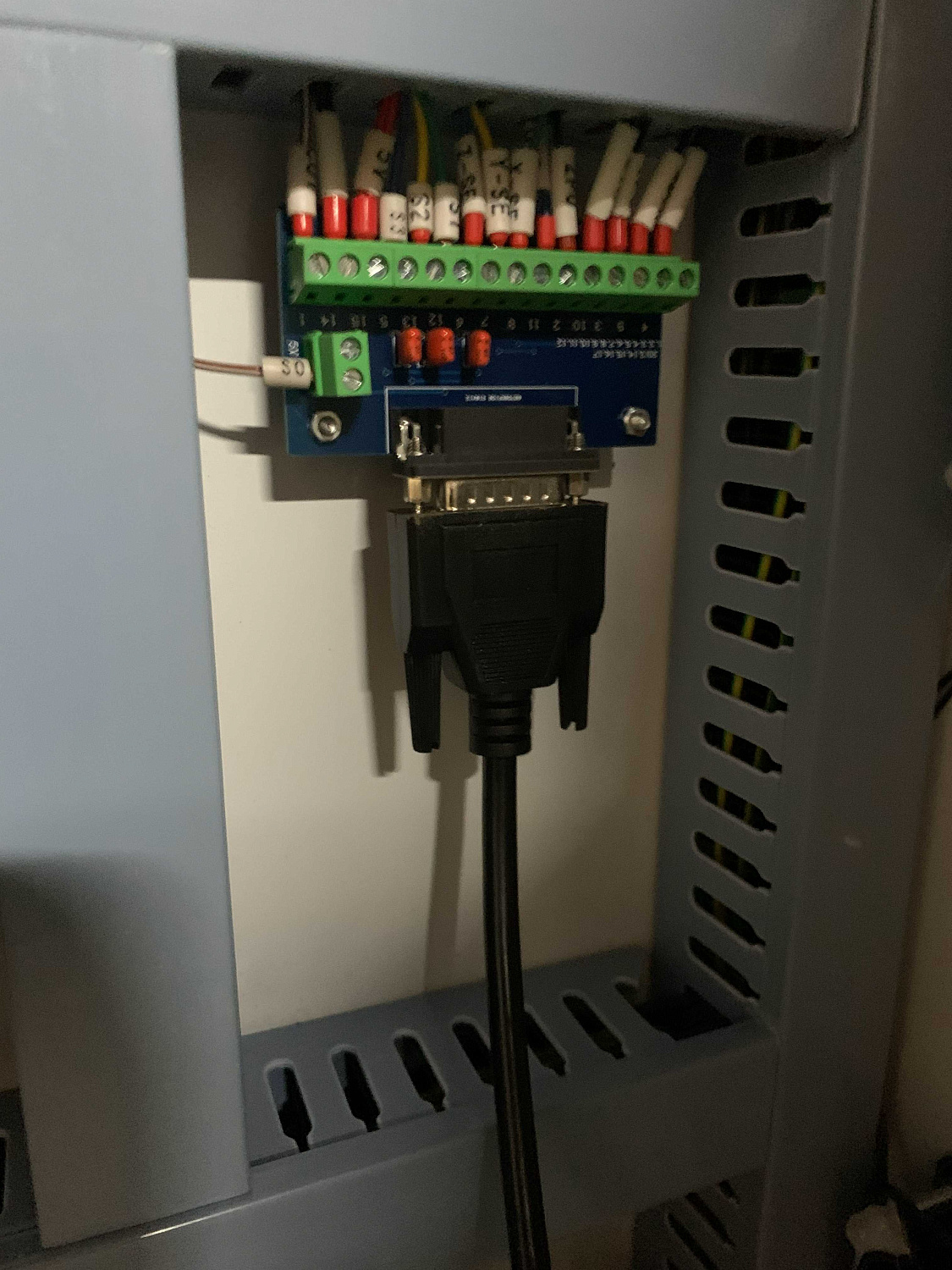

Перед началом работ убедитесь, что станок WOODTEC 2030L надежно закреплен на ровной поверхности, все механические узлы затянуты, а электрические подключения выполнены в соответствии со схемой. Управляющий компьютер должен соответствовать минимальным системным требованиям NCStudio 5: ОС Windows (XP/7/10, x86 ), наличие свободного PCI-слота для платы управления. Установите плату кправления в компьютер - соедините ее кабелем со шкафом управления , после чего переходите к инсталляции ПО.
2. Установка программы NCStudio 5

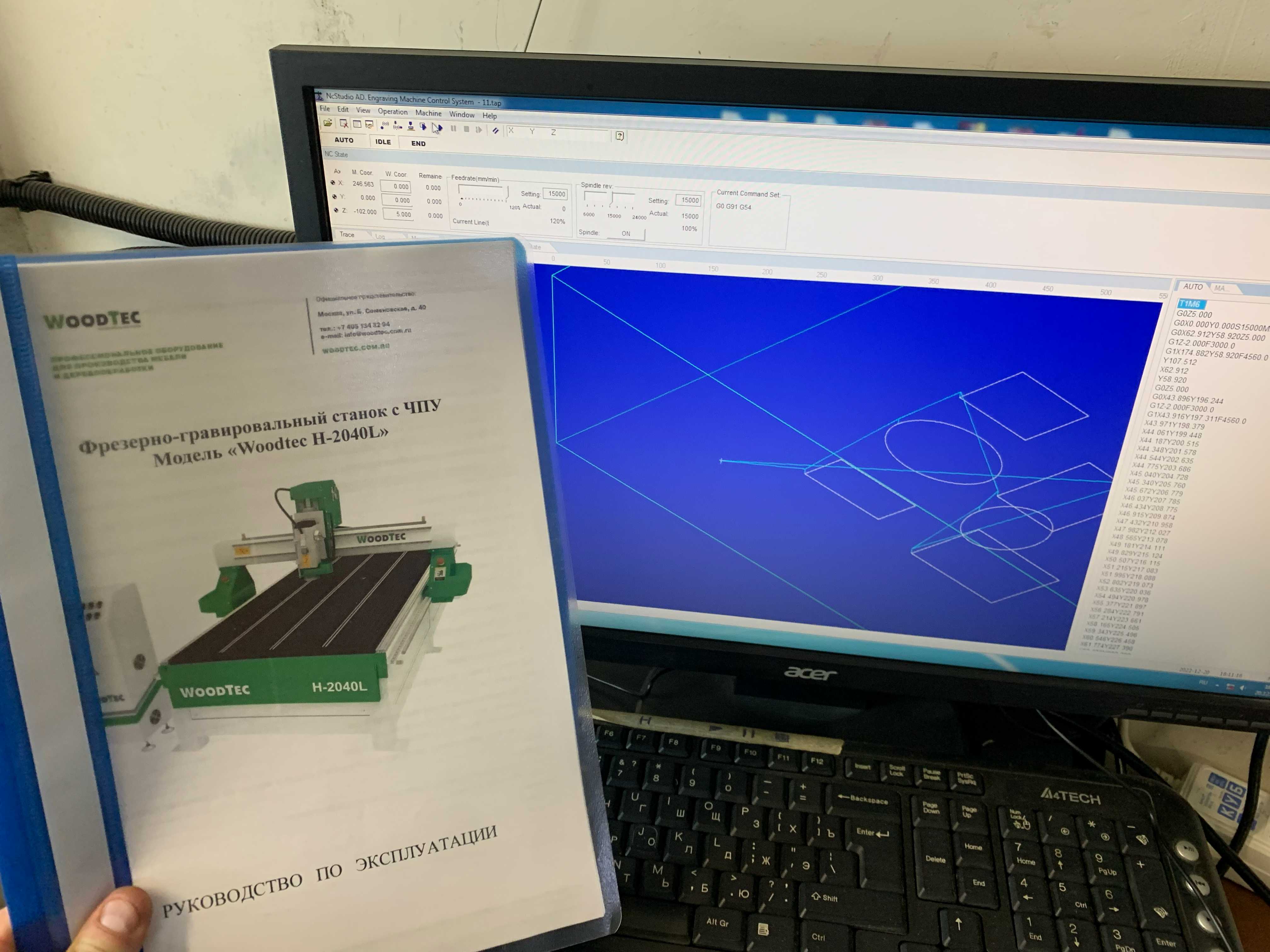

Загрузите дистрибутив NCStudio 5 с официального сайта или с прилагаемого носителя. Запустите установщик, следуйте указаниям мастера, выбрав директорию без кириллических символов. После завершения инсталляции перезагрузите ПК. При первом запуске NCStudio 5. Убедитесь, что в диспетчере устройств плата определяется корректно, если нет установите драйвер вручную из папки установки
3. Настройка импульсов и параметров двигателей

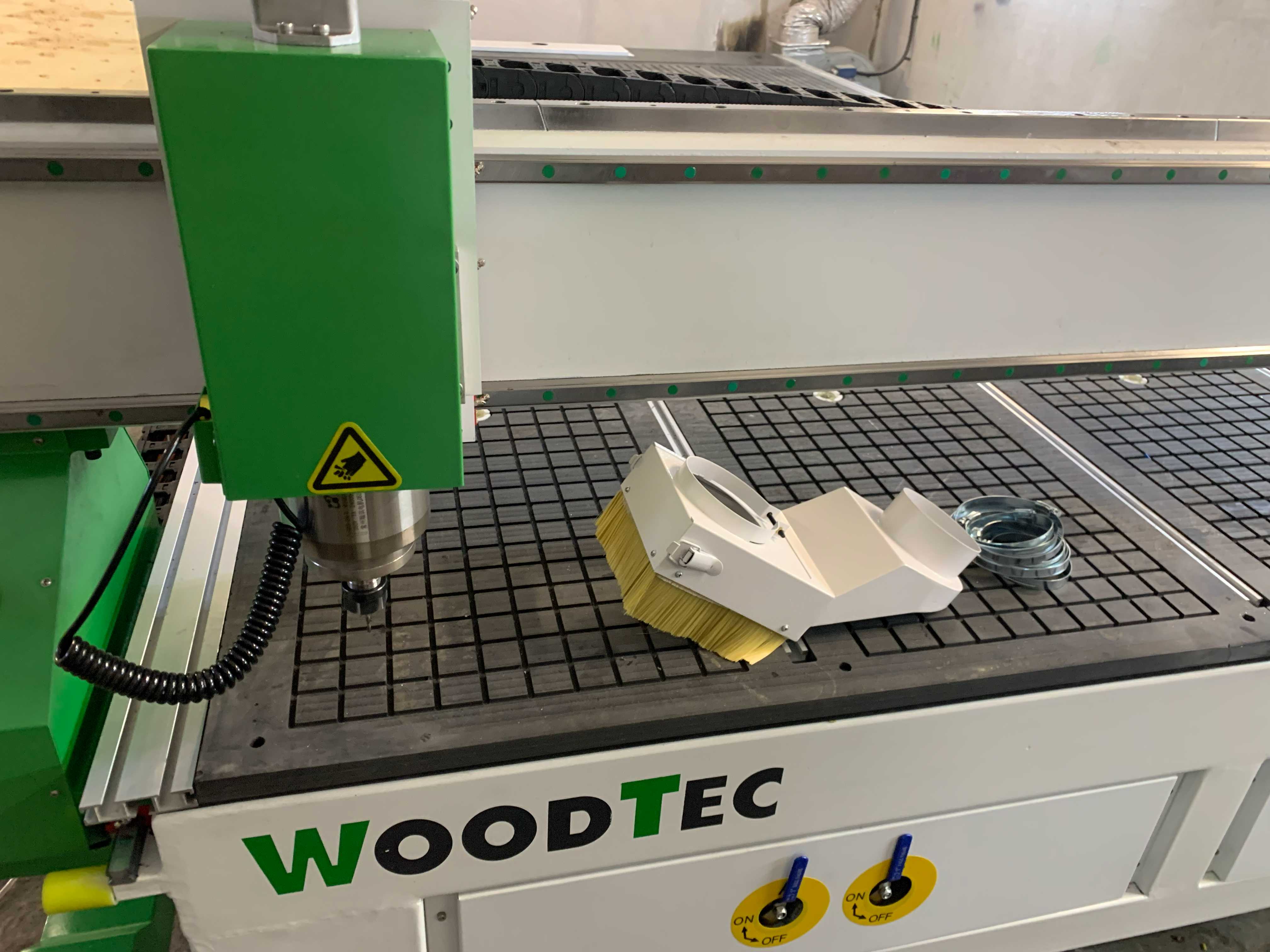

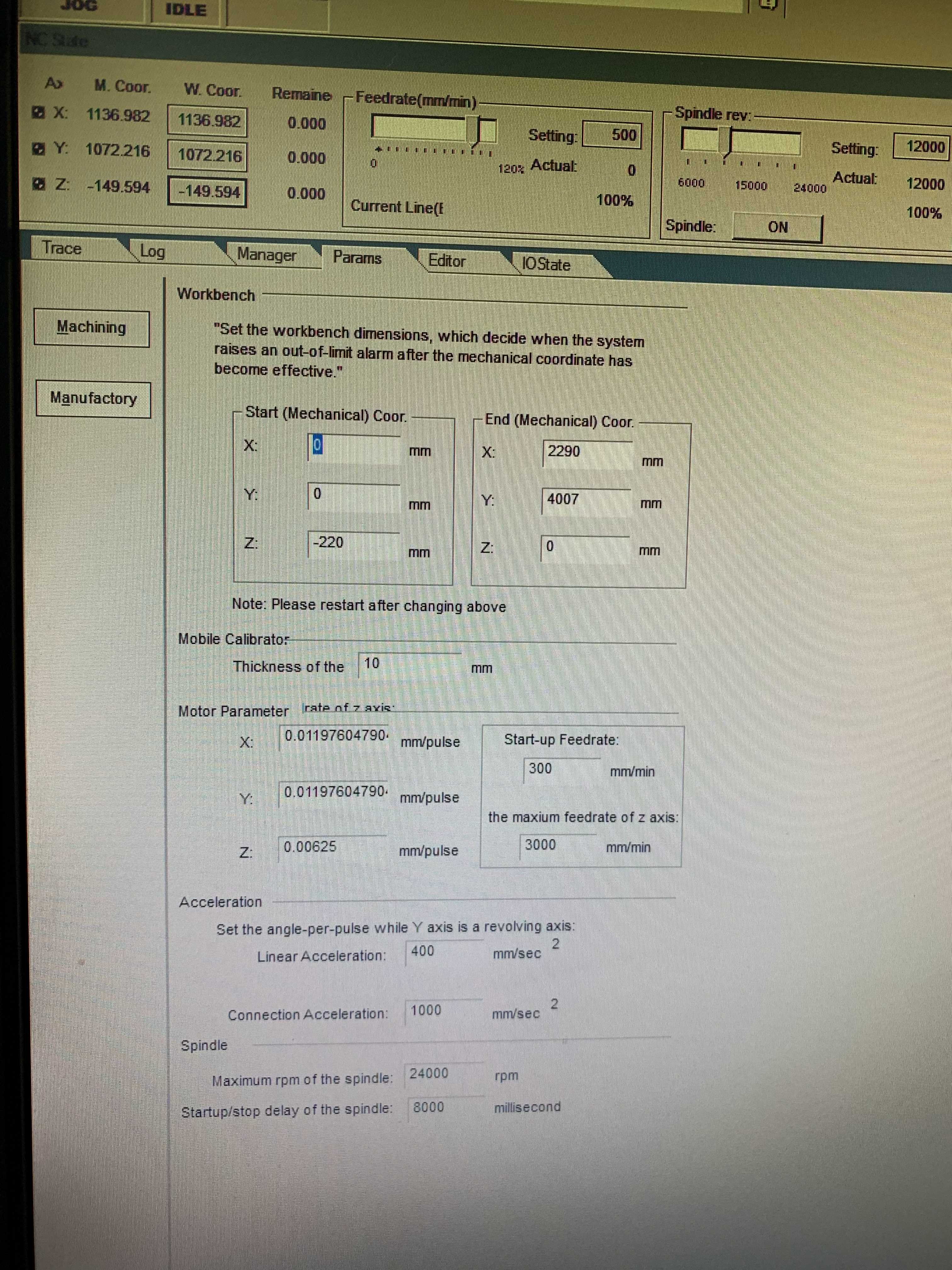

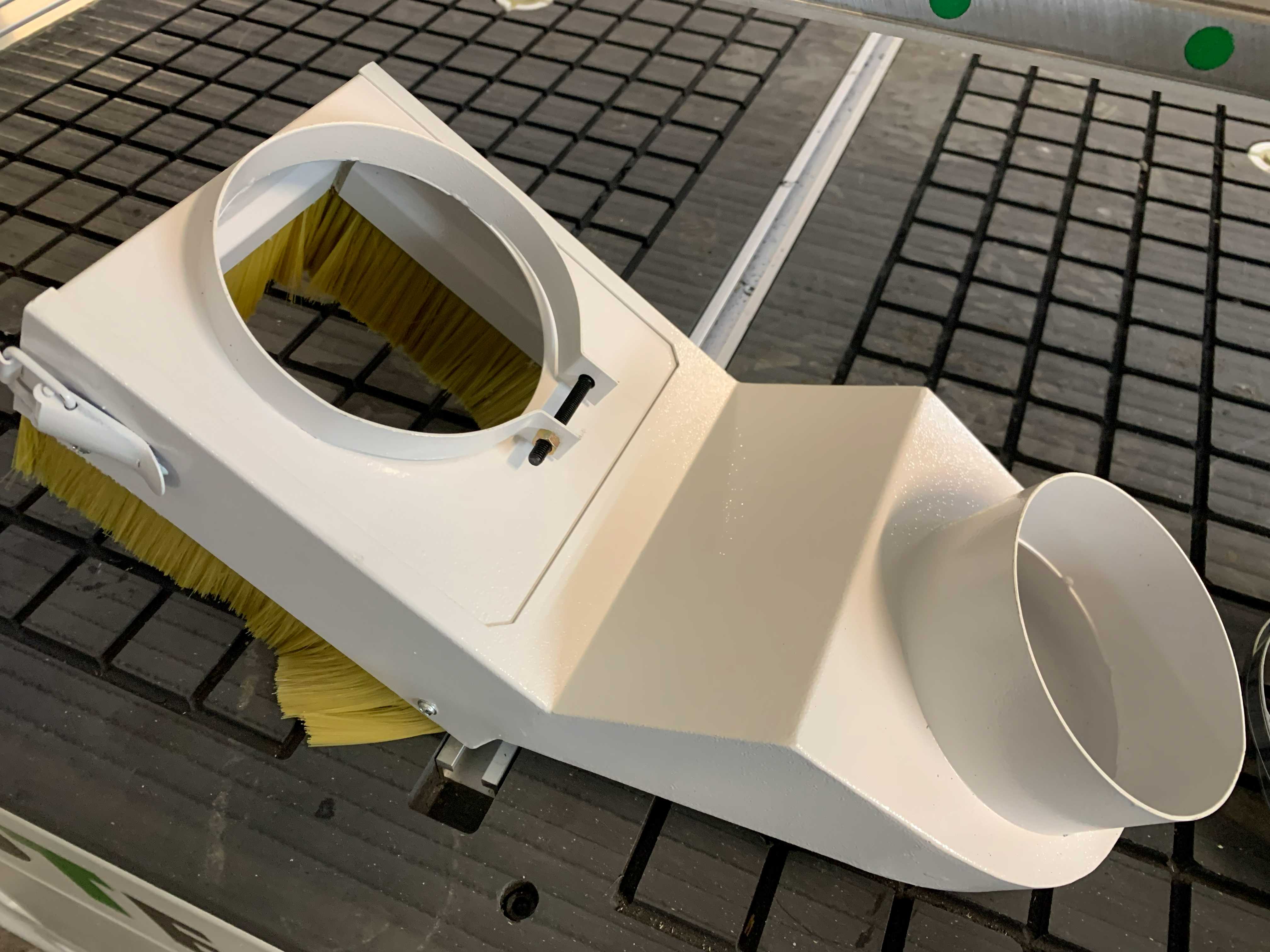

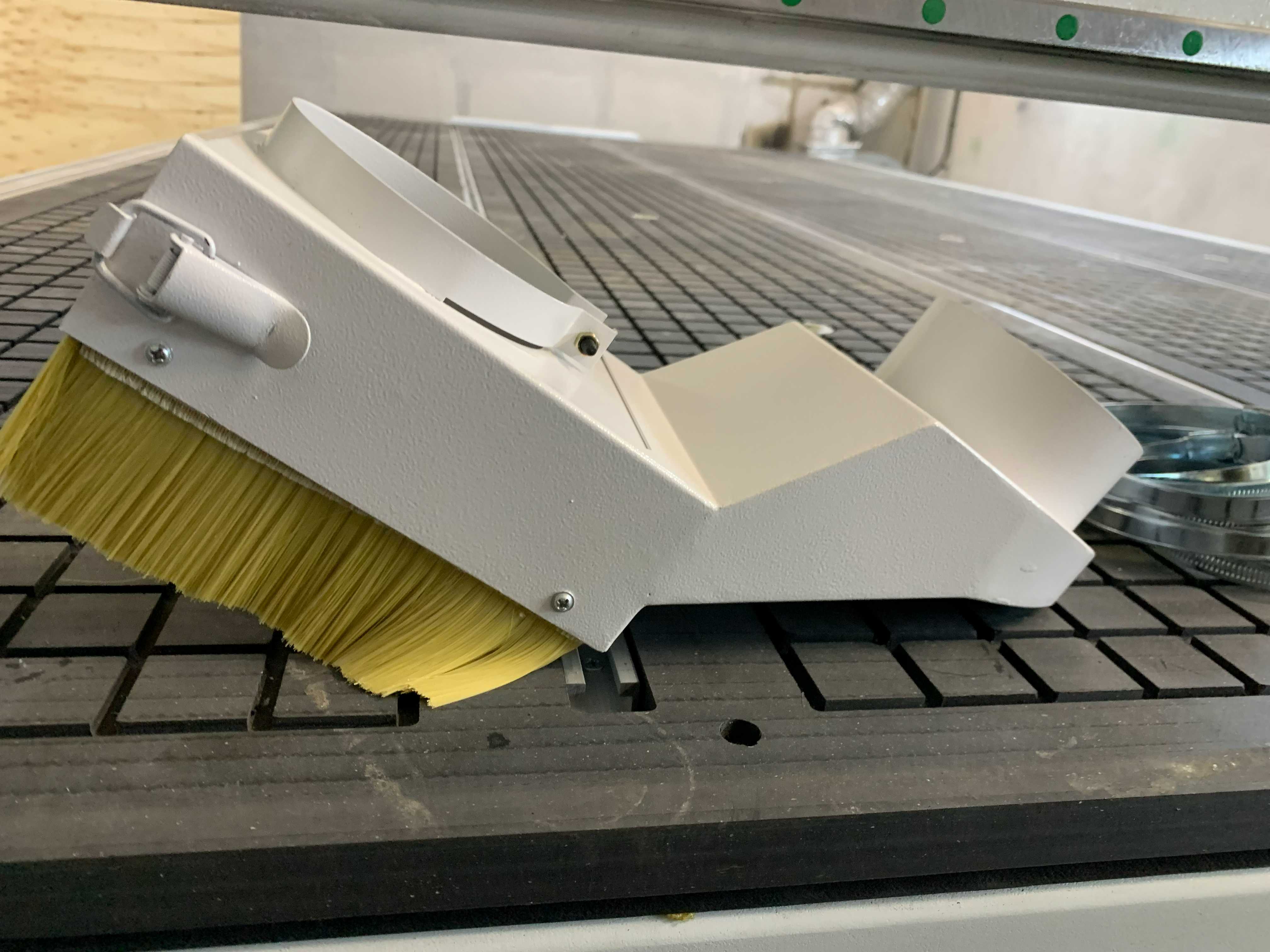

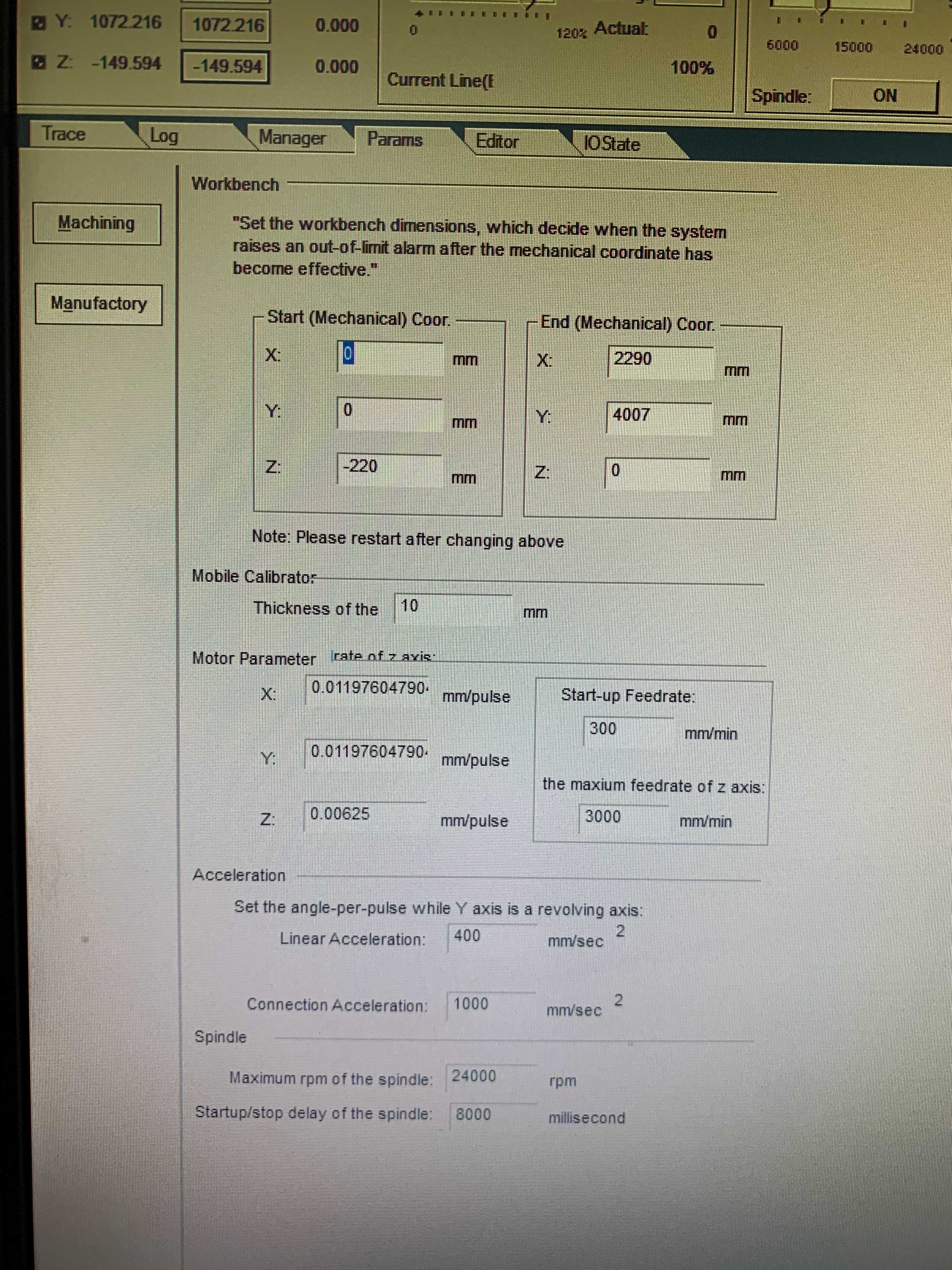

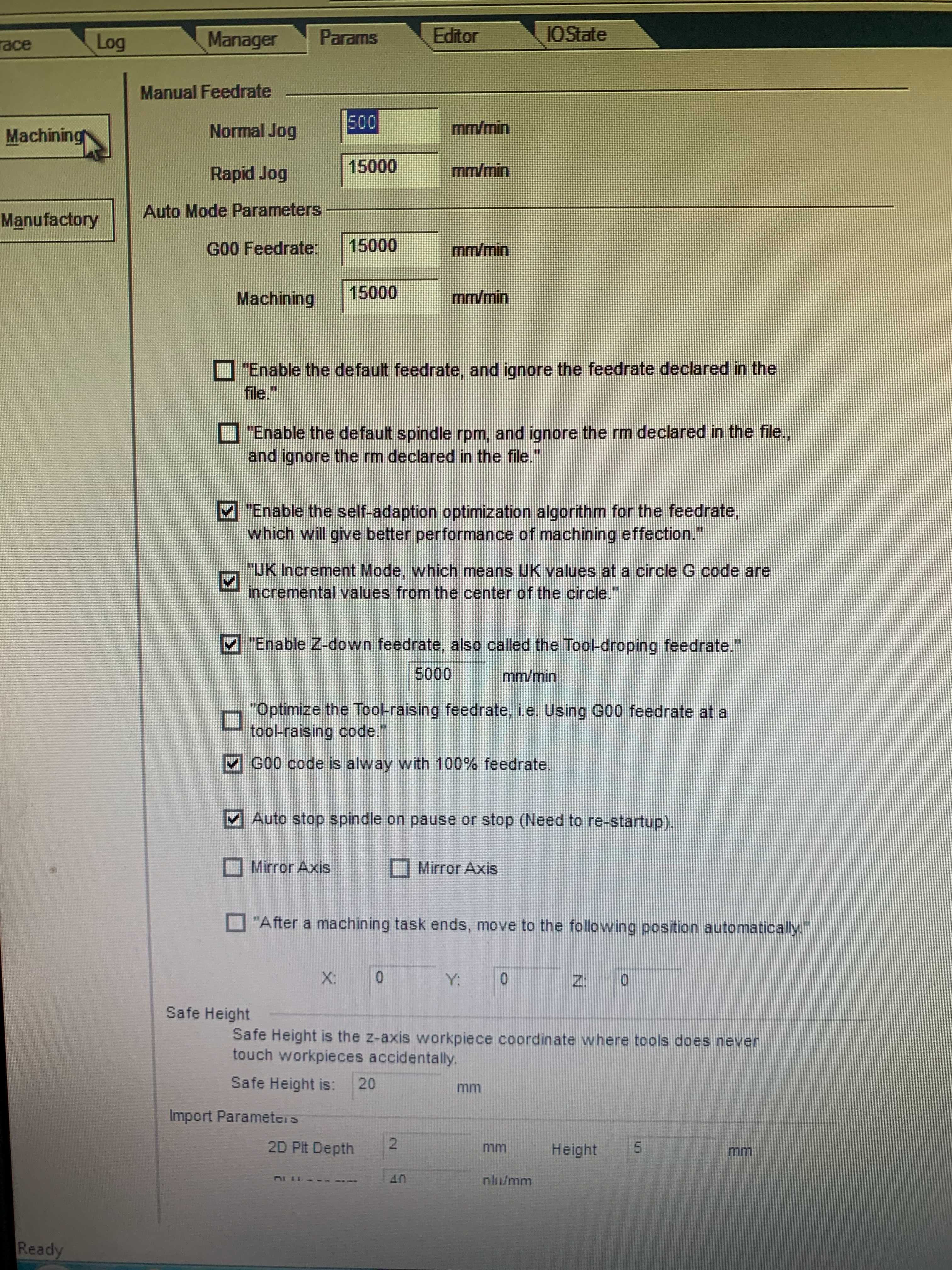

В управляющей программе перейдите в раздел «Настройки» → «Параметры двигателя» (или «Motor Parameters»). Здесь необходимо задать количество импульсов на миллиметр (steps per mm) для каждой оси (X, Y, Z). Формула расчета: Steps per mm = (Импульсов на оборот двигателя × Микрошаг драйвера) / (Шаг винта × Передаточное число). Например, для шагового двигателя с углом 1,8° (200 шагов/оборот), драйвера, установленного в режим 1/16 микрошага, и ходового винта с шагом 10 мм без редукции, получим: (200 × 16) / (10 × 1) = 320 pulses/mm. Для ременной передачи необходимо учесть передаточное отношение шкивов. Введите вычисленные значения в соответствующие поля. Также укажите максимальную скорость (Feed rate), ускорение (Acceleration) и начальную скорость (Start speed), ориентируясь на возможности приводов и не допуская пропуска шагов. Для оси Z эти параметры обычно ниже.
4. Выставление размеров рабочего поля

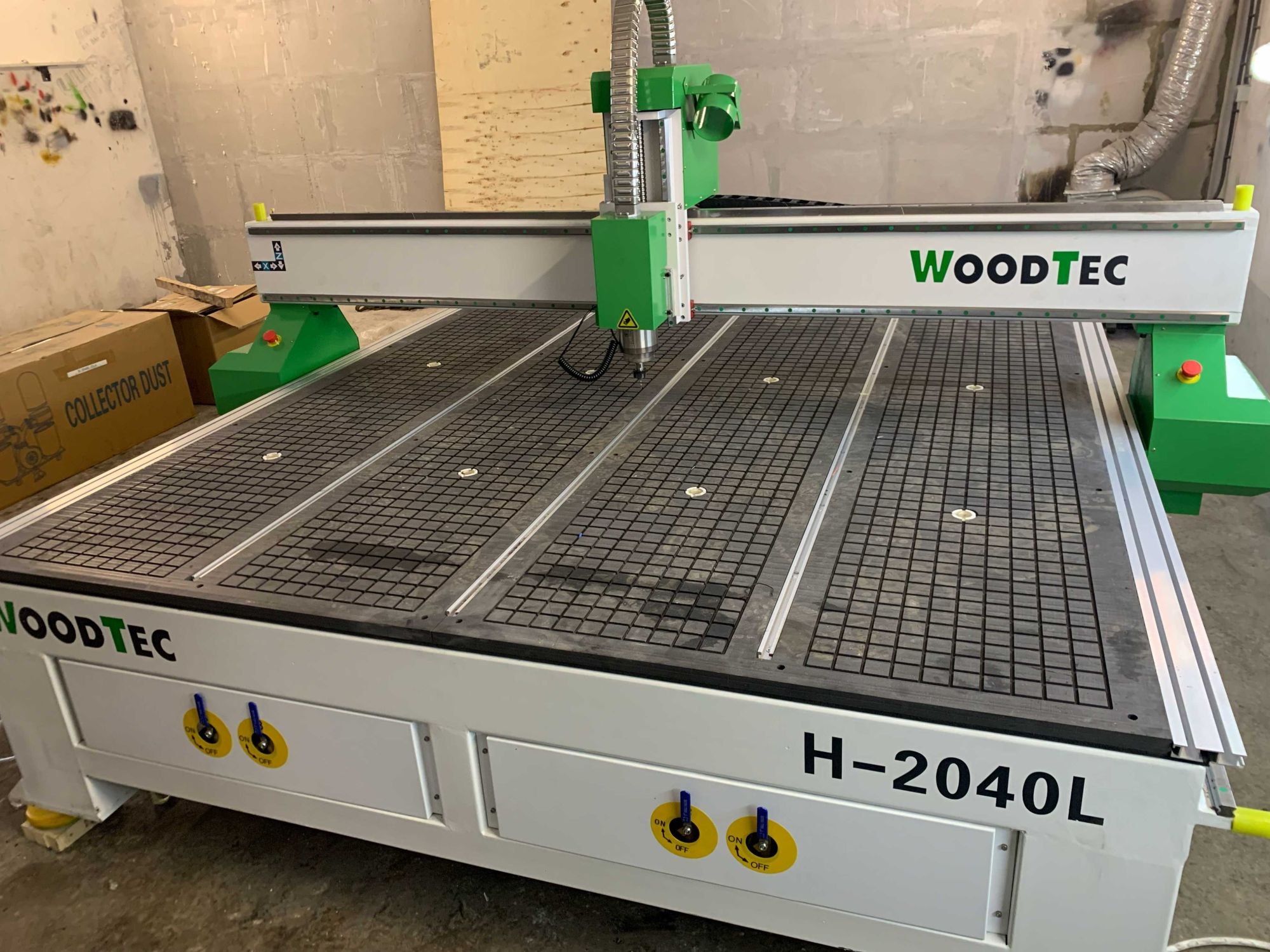

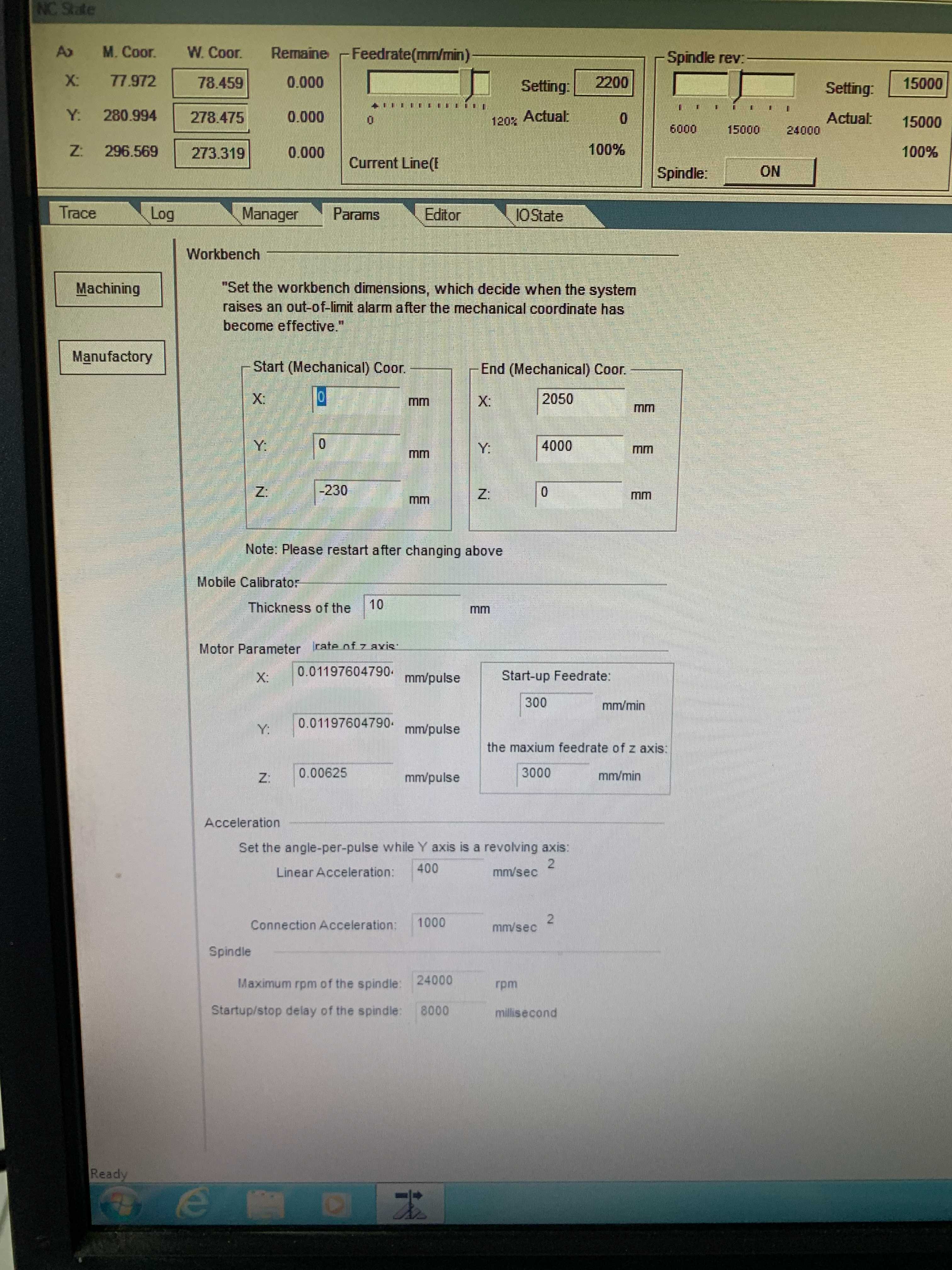

Следующий шаг – определение границ рабочей области. Модель WOODTEC 2030L имеет номинальную зону обработки 2100×3000 мм (по осям Y и X соответственно). В окне «Work Space» или «Machine Size» укажите координаты программных конечных выключателей: Soft Limit. Для оси X (по длине) установите минимальное значение 0, максимальное – 3000; для оси Y (поперечина) – 2000. Для оси Z (вертикаль) обычно задают диапазон от -200 (нижний предел) до 0 (верхнее безопасное положение) или положительные, в зависимости от ориентации. Это ограничит подвижность портала, предотвращая выход за физические пределы. Проверьте направление осей: в ручном режиме переместите портал кнопками, убедившись, что движение соответствует общепринятой ориентации.
5. Настройка диагонали и контроль геометрии

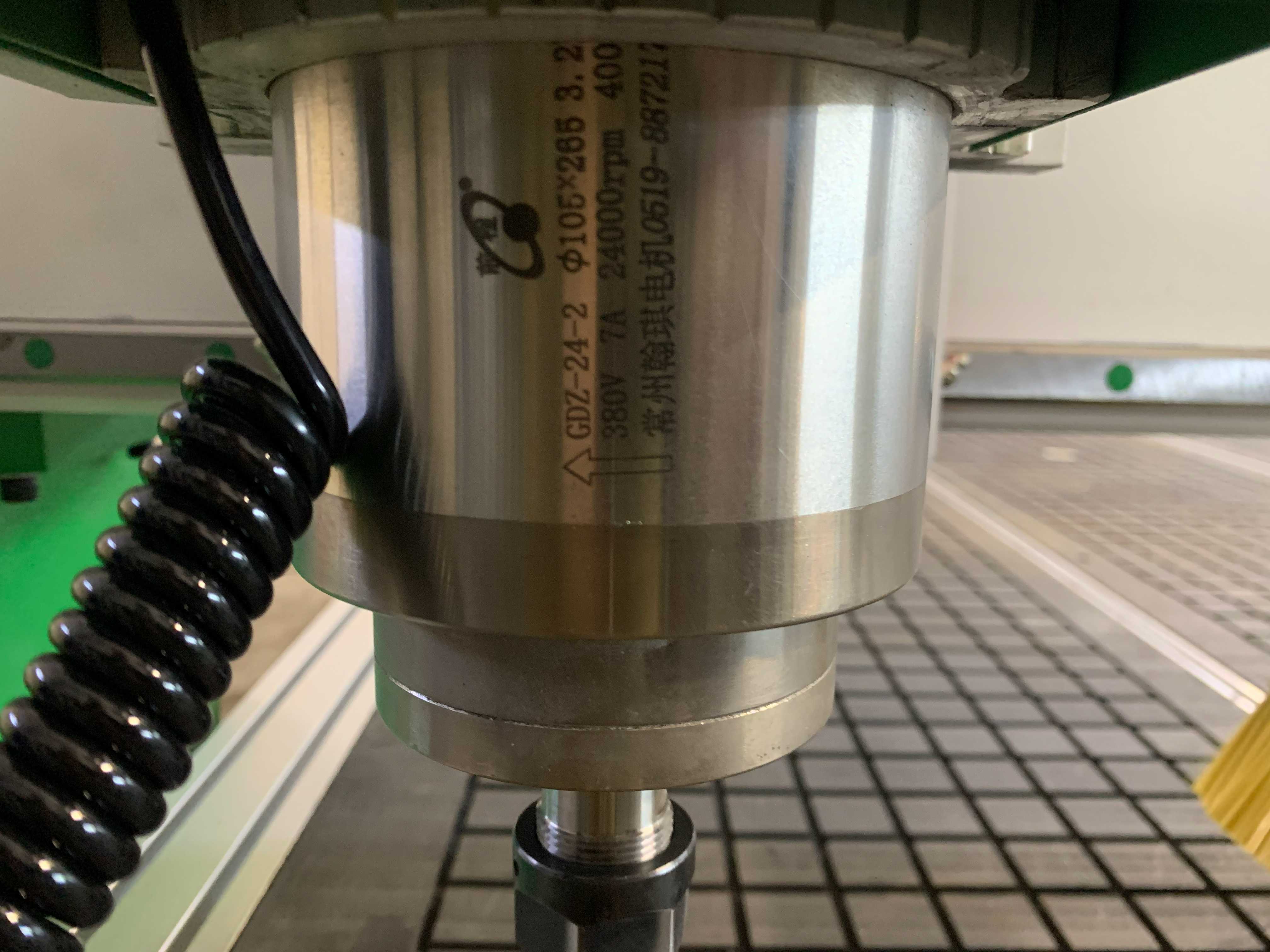

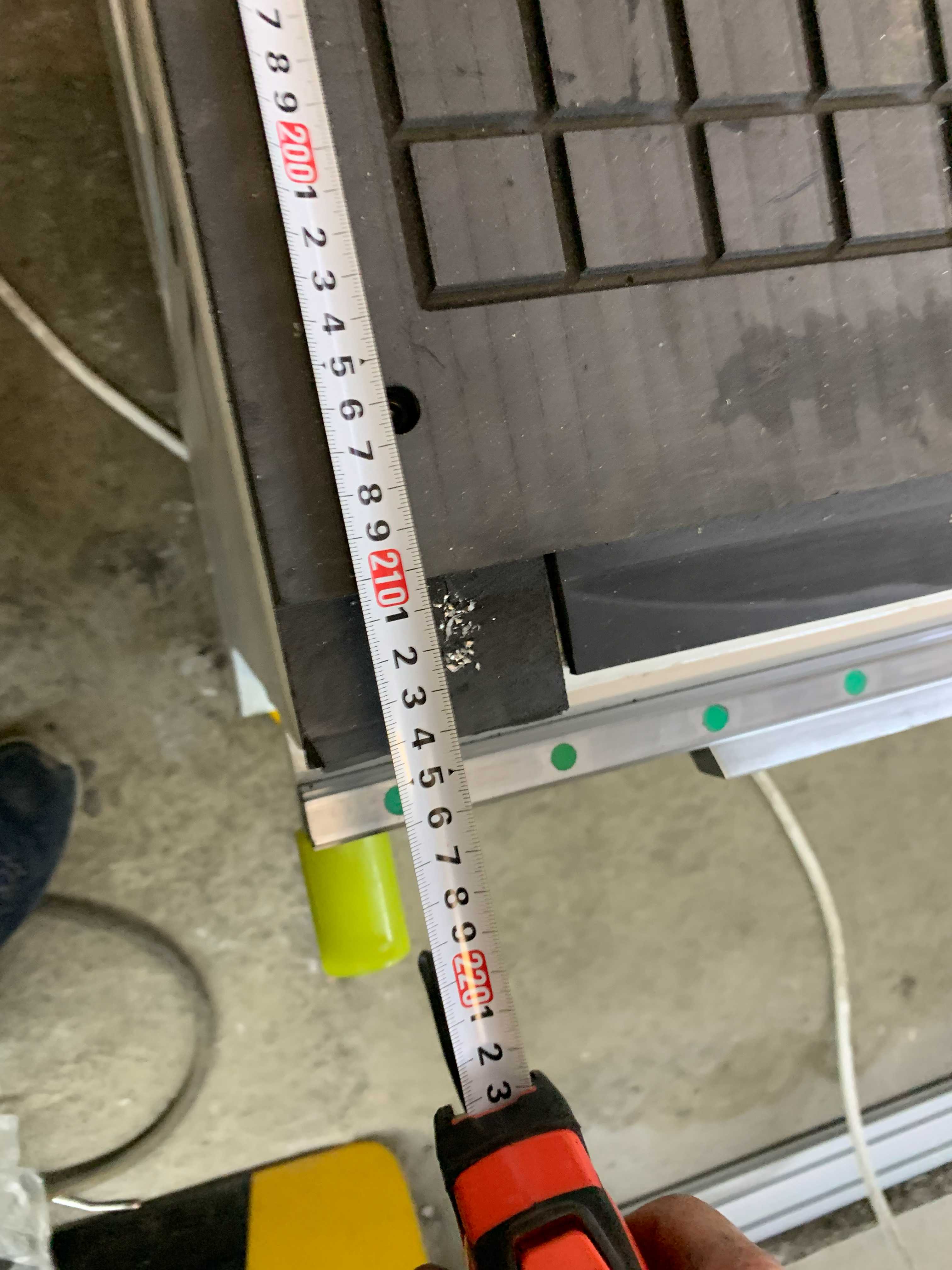

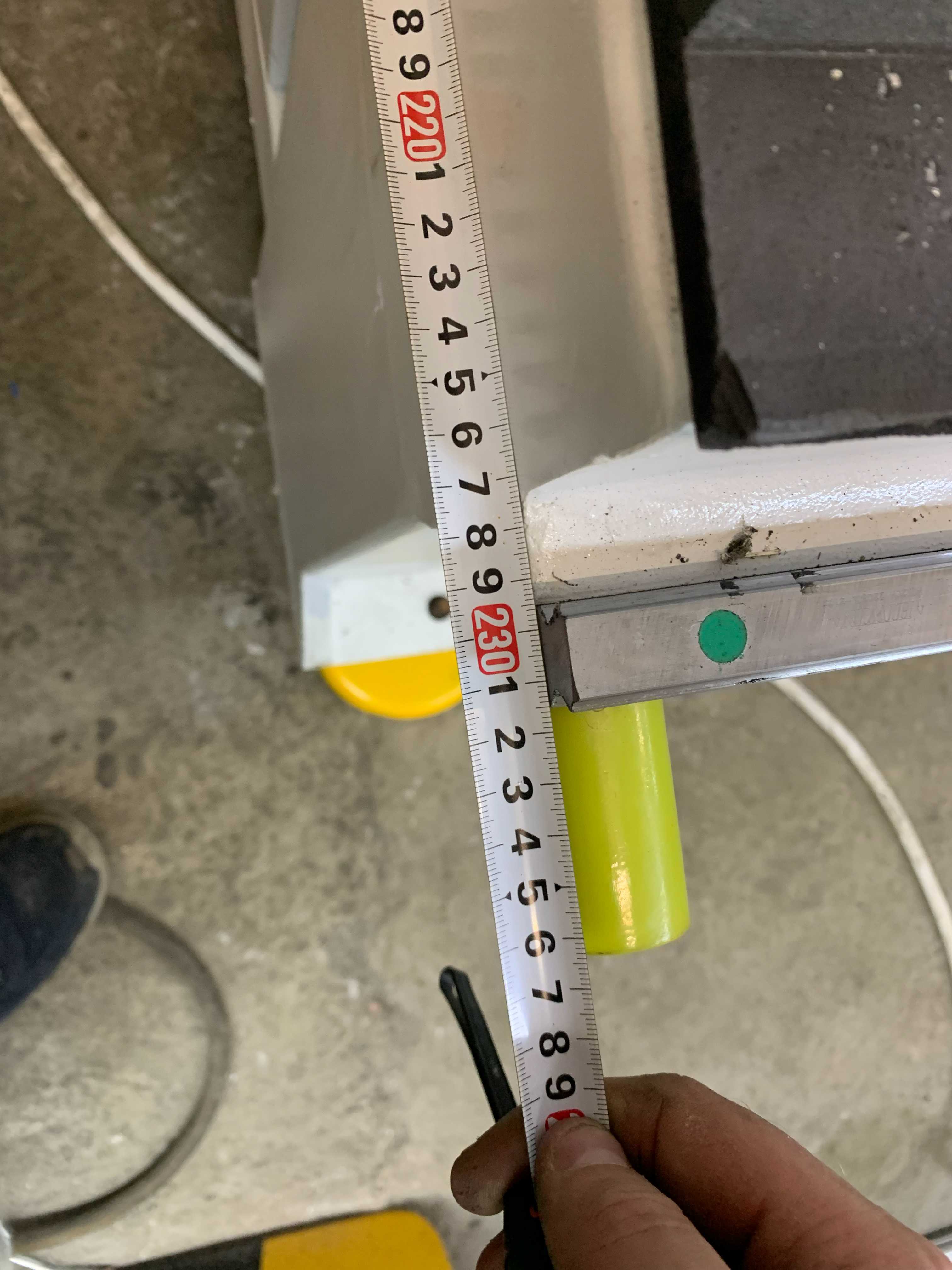

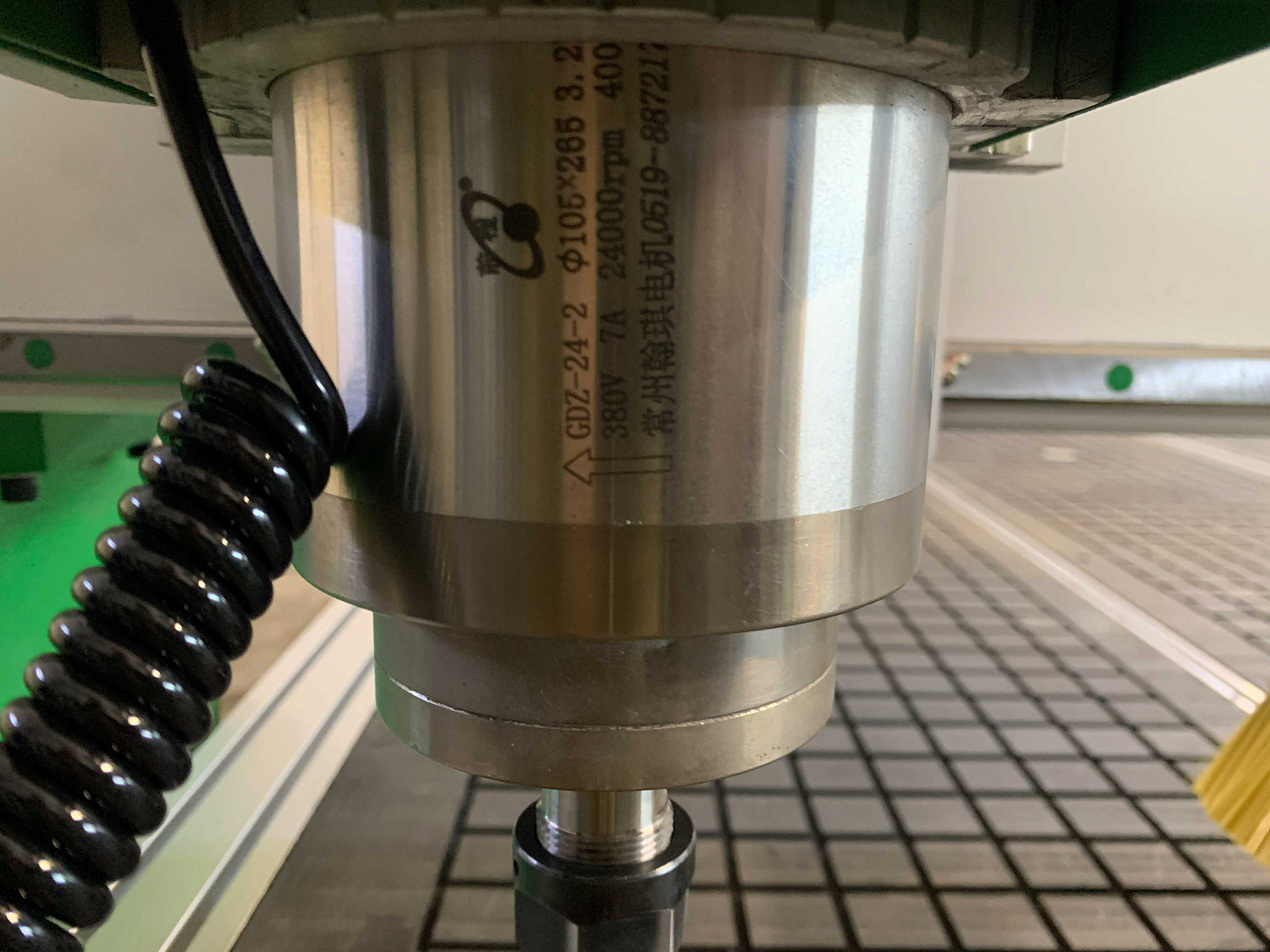

После ввода импульсов важно проверить прямоугольность (ортогональность) станка. Самый простой способ – измерение диагоналей рабочего поля. Установите в шпиндель острый инструмент. В ручном режиме подведите инструмент к левому ближнему углу, немного врежьтесь в стол. Затем выполните точное позиционирование в противоположный по диагонали угол (например, X=3000, Y=2000). Измерьте расстояние между отмеченными точками рулеткой. Повторите для другой пары углов: от координаты (X=3000, Y=0) до (X=0, Y=2000). Если оба измерения совпадают (допустимое расхождение не более 0,5 мм на длине диагонали ~3600 мм), портал выставлен перпендикулярно. При расхождении более 0,5 мм необходимо ослабить крепления портала и юстировать одну из поперечин, сдвигая ее для изменения угла до выравнивания диагоналей. После регулировки повторно затяните болты и снова проконтролируйте расстояния.
6. Проверка точности перемещений
Выполните перемещение по каждой оси на заданное расстояние и сверьте фактический пройденный путь с помощью штангенциркуля, индикатора часового типа или калибровочного бруска. Например, дайте команду перемещения на 1000 мм по X и измерьте реальное смещение. Если обнаружена ошибка, скорректируйте параметр Steps per mm пропорционально: новое значение = текущее × (заданное расстояние / измеренное). Повторите несколько раз для осреднения.
7. Тестовый запуск и финальная настройка

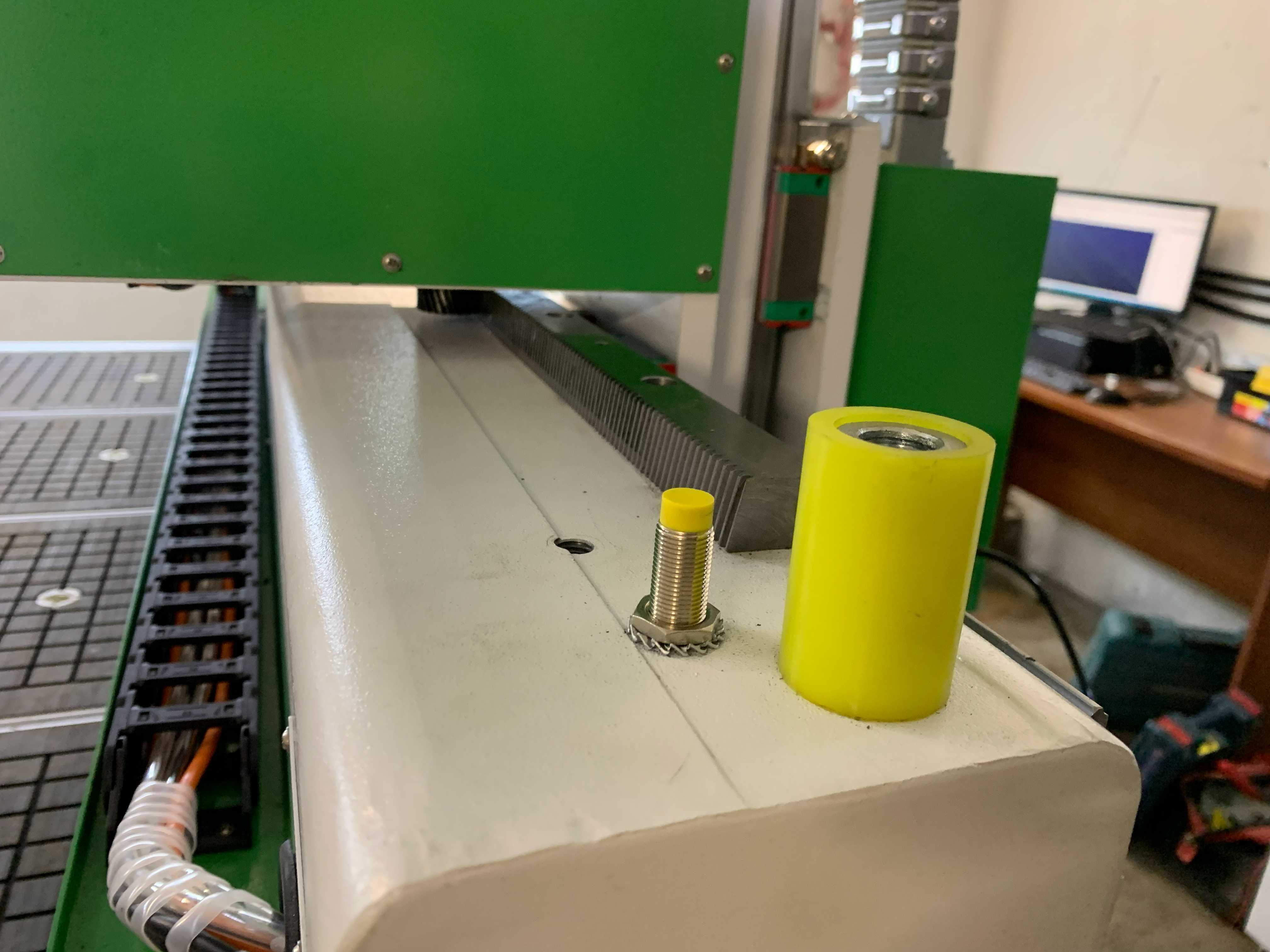

После завершения калибровки рекомендуется выполнить тестовое фрезерование простого прямоугольника или квадрата. Измерьте стороны и диагонали готового изделия. При удовлетворительной точности можно сохранить конфигурационный файл параметров станка в NCStudio 5. Дополнительно настройте «Домой» (Homing) для автоматического поиска нуля по концевым датчикам. Проверьте работу кнопки аварийной остановки.
Таким образом, профессиональная пусконаладка WOODTEC 2030L с установкой ПО NCStudio 5, точным расчетом шаговых импульсов, корректным заданием границ рабочей зоны и контролем диагоналей гарантирует высокое качество обработки и стабильную работу станка в течение длительного времени.
