Диагональ на ЧПУ станке: Как выставить и забыть о кривых деталях?

Любой, кто работает на фрезерном или гравировальном станке с ЧПУ, рано или поздно сталкивается с проблемой геометрии. Вы программируете идеальный квадрат, а получаете ромб? Фреза должна делать прямую линию, но её «уводит» в сторону? Скорее всего, у вашего станка «упала диагональ».

В среде мастеров «поймать диагональ» означает выставить оси X и Y (а иногда и Z) строго перпендикулярно друг другу. Это базовая настройка, от которой зависит вся точность вашего оборудования. В этой статье мы разберем, как диагностировать проблему, какие инструменты понадобятся и как выставить диагональ на ЧПУ станке своими руками.

Почему диагональ так важна?

Представьте себе декартову систему координат. Ось X должна быть строго перпендикулярна оси Y. Если угол между ними не равен 90 градусам, станок работает в перекошенной системе координат.
Последствия этого просты и печальны:

1. Несоблюдение размеров: При фрезеровании прямоугольной детали одна сторона будет длиннее другой, либо углы не будут прямыми (отклонение от 90°).

2. Проблемы с сопряжениями: Детали, которые должны стыковаться в «шип-паз», будут иметь зазоры или вообще не соберутся.

3. Искажение окружностей: При интерполяции круга (движения по двум осям) станок будет резать эллипс или овал.

4. Ускоренный износ направляющих: Постоянная работа в перекос создает дополнительную нагрузку на каретки и направляющие.

Диагностика: Есть ли проблема?

Прежде чем лезть с ключами, нужно точно понять, есть ли проблема. Самый надежный метод в домашних условиях — это тестовая резка и измерение.

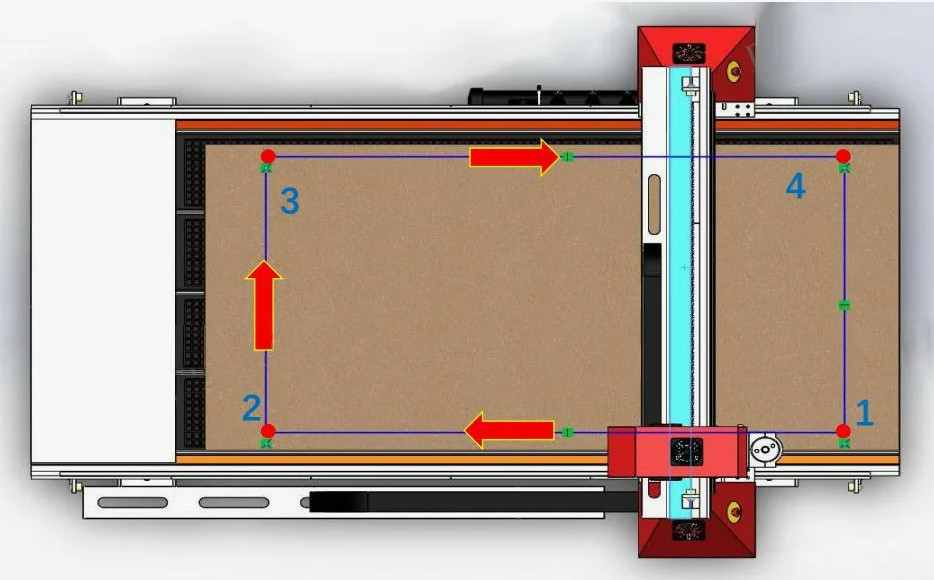

Метод «Квадрата»:

1. Запрограммируйте станок на вырезание квадрата со стороной, например, 200x200 мм (или максимально возможной для вашего рабочего поля).

2. После резки измерьте диагонали полученной детали штангенциркулем или рулеткой с точностью до 0.1 мм.

3. Сравните две диагонали. Если они равны — геометрия идеальна. Если одна диагональ длиннее другой — станок «скошен», и оси не перпендикулярны.

4. Разница в диагоналях показывает степень перекоса. Например, разница в 1 мм на стороне 200 мм — это серьезное отклонение, требующее немедленной корректировки.

Инструменты для настройки

Чтобы выставить диагональ на ЧПУ станке, вам понадобится:

• Поверочный угольник: Лучше всего использовать металлический угольник с широкой пяткой (проверенный, слесарный класс точности 0 или 1). Не доверяйте строительным угольникам — у них большая погрешность.

• Индикатор часового типа (ИЧ): С магнитом или стойкой. Это самый точный инструмент.

• Набор щупов (для проверки зазоров).

• Ключи (шестигранники, рожковые) под крепеж направляющих и портала.

• Маркер или карандаш.

Пошаговая инструкция по выставлению диагонали

Процесс настройки зависит от конструкции станка: портальные (самые распространенные) и консольные. Рассмотрим классический портальный станок с подвижным порталом (ось Y — движение портала, ось X — движение каретки по порталу).

Шаг 1: Подготовка и безопасность

Обесточьте станок. Убедитесь, что рабочее поле чистое, а на направляющих нет стружки и грязи. Загоните портал в такое положение, чтобы вам было удобно подобраться к креплениям направляющих портала к станине (обычно это ближняя к вам часть).

Шаг 2: Грубая настройка по угольнику

1. Установите поверочный угольник на станину (стол), прижмите его длинную сторону к направляющей оси Y (или к краю стола, если вы уверены, что стол ровный).

2. Подведите шпиндель (или каретку с закрепленным индикатором) к угольнику.

3. Если у вас нет индикатора, можно использовать острый предмет, закрепленный в шпинделе (например, иглу или узкий карандаш). Опустите его до касания с угольником.

4. Переместите портал по оси Y вдоль длинной стороны угольника. Если игла врезается в угольник в начале пути и отходит от него в конце, либо наоборот — ось X не параллельна станине или портал перекошен.

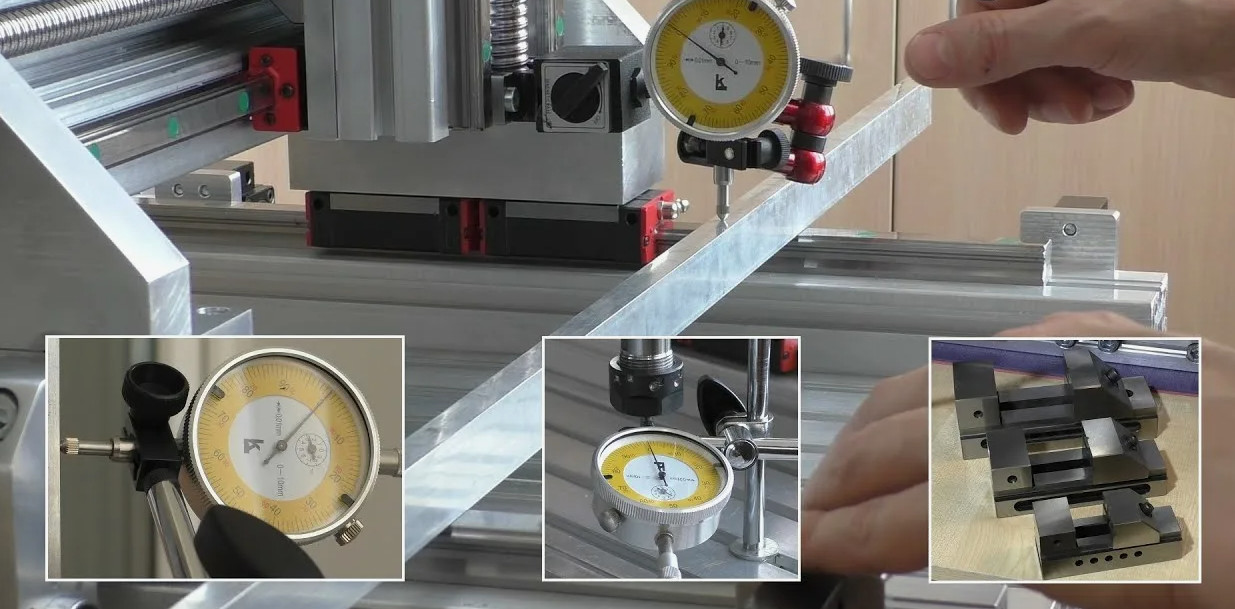

Шаг 3: Точная настройка с индикатором

1. Закрепите индикатор часового типа в шпинделе.

2. Установите ножку индикатора на плоскость поверочного угольника, установленного вдоль оси Y (или X, в зависимости от того, что вы настраиваете).

3. Настройка портала (ось Y): Перемещая портал по оси Y, следите за показаниями индикатора. Идеал — «0» на всем протяжении хода. Если стрелка отклоняется, это значит, что направляющие портала не параллельны краю стола. Для исправления обычно ослабляются крепления направляющих к станине (или крепления самого портала к направляющим кареткам) и производится легкое подстукивание резиновой киянкой для выравнивания.

4. Настройка перпендикулярности (главный этап):

   • Теперь нам нужно выставить диагональ. Для этого угольник устанавливается углом в зону рабочего поля так, чтобы одна его сторона легла вдоль оси X, а другая — вдоль оси Y.

   • Закрепите индикатор в шпинделе.

   • Подведите шпиндель к угольнику со стороны оси X. Обнулите индикатор, коснувшись стороны угольника.

   • Переместите портал по оси Y (или каретку по оси X) так, чтобы проехать ножкой индикатора вдоль всей второй стороны угольника.

   • Если при движении вдоль стороны угольника, расположенной по оси Y, показания меняются — ваши оси не перпендикулярны. Портал «скошен» относительно станины.

Шаг 4: Физическое исправление перекоса

Как правило, на большинстве любительских станков портал крепится к двум кареткам (левой и правой) на оси Y. Если диагональ нарушена, одна сторона портала забегает вперед относительно другой.

1. Ослабьте болты крепления портала к кареткам с одной стороны (обычно с левой или правой, но не откручивайте их полностью, только дайте люфт).

2. Используя метод «легких ударов» или микрометрические винты (если предусмотрены), сместите одну сторону портала вперед или назад.

3. Как понять, на сколько смещать? Ориентируйтесь на показания индикатора при проверке по угольнику. Вам нужно добиться, чтобы при движении вдоль оси Y, касаясь стороны угольника, индикатор стоял на нуле (или имел минимальное, равномерное отклонение на всем пути).

4. Затяните болты и повторите проверку. Если результат ухудшился, повторите операцию заново. Это кропотливый процесс, требующий терпения.

Шаг 5: Контрольный замер

После всех манипуляций снова вырежьте тестовый квадрат и промерьте диагонали. Разница должна стремиться к нулю. Для нормальной работы любительского станка допуск на диагональ 200х200 мм может составлять 0.1–0.3 мм. Для серьезного производства требования жестче.

Особенности настройки разных типов ЧПУ

• ЧПУ с ременной передачей: Здесь перекос часто возникает из-за разного натяжения ремней. Если левый ремень натянут сильнее правого, портал будет перекашивать при движении. После механической выставления геометрии обязательно проверьте синхронизацию и натяжение ремней Grbl или системой управления.

• ЧПУ на ШВП (шарико-винтовая передача): Более жесткие, но и здесь может быть люфт или перекос самих винтов относительно направляющих. Если геометрия не держится, возможно, требуется проточка или замена винтовой пары.

• Станки с порталом сзади (консольные): У них настройка диагонали критически важна, так как консоль более подвержена скручиванию. Здесь проверяется не только угол XY, но и вертикальность оси Z (Z должна быть строго перпендикулярна плоскости стола).

Заключение

Выставление диагонали на ЧПУ станке — это не просто галочка в списке дел, а фундамент качественной обработки. Уделив этой настройке час времени, вы сэкономите дни на переделке бракованных деталей. Помните: жесткость конструкции и правильная геометрия — залог успеха. Регулярно проводите диагностику, особенно после переездов или интенсивной эксплуатации станка. Точных вам углов и чистого реза!
