Первое - смотрим в IQState какой датчик сработал

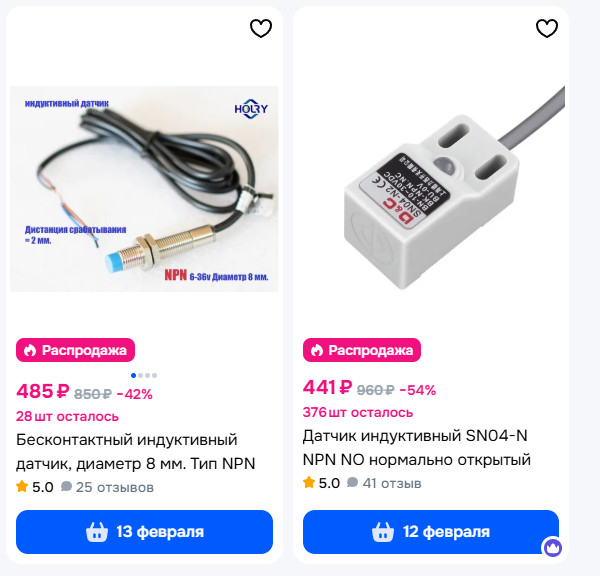

Второе- покупаем новый датчик

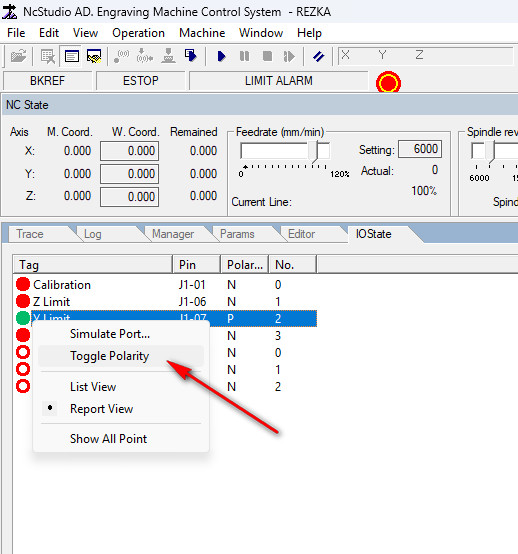

Третье- если датчик совсем залип - меняем его полярность и работаем

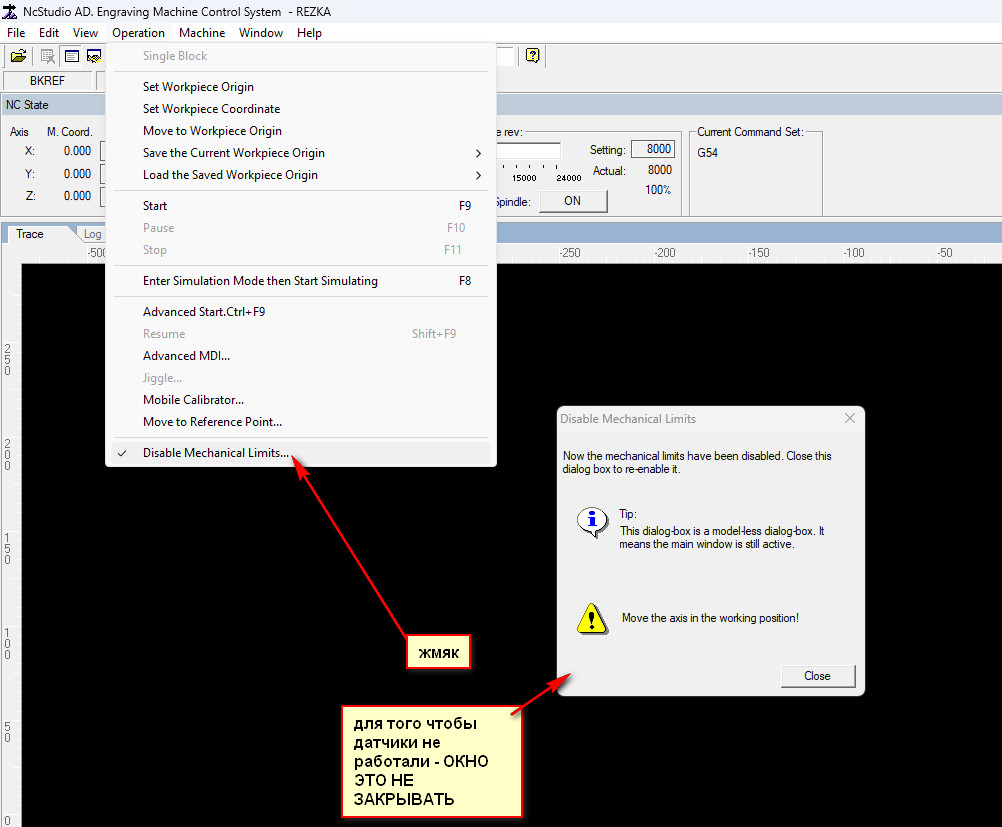

Четвертое - если датчик мигает во время программы - то выключаем мех лимиты (Operation -> Disable Mechanical Limits...) после поездки станка в HOME (Operation- Move to reference point... - All Axest) и работаем как обычно не закрывая окно лимитов
Внезапная, неконтролируемая остановка станка с числовым программным управлением (ЧПУ) во время выполнения цикла — одна из наиболее раздражающих и затратных проблем для оператора и предприятия. Особенно тревожно, когда это происходит на популярной системе управления ncstudio. Подобные инциденты ведут не только к простоям и срыву сроков, но и к потенциальной порче дорогостоящей заготовки, инструмента и даже механических компонентов станка. В данной статье мы проведем детальный разбор возможных причин таких остановок, предложим системный алгоритм диагностики и укажем эффективные пути решения проблемы.
Причины внезапных остановок условно можно разделить на несколько ключевых категорий: программно-аппаратные сбои, механические и электромеханические проблемы, а также факторы внешней среды.
1. Программно-аппаратные сбои в системе ncstudio:
-
Ошибки в управляющей программе (УП): Самая частая причина. Неверно заданные параметры (скорость, подача часто бывает в арткаме путают мм/сек с мм/ мин), синтаксические ошибки, использование неподдерживаемых G-кодов или выход за пределы рабочих зон станка могут привести к аварийному останова. Проверка УП в виртуальном режиме (эмуляции) перед запуском обязательна.
-
Конфликты и сбои ПО: Устаревшая версия ncstudio, конфликты с драйверами, операционной системой Windows или фоновыми процессами могут вызывать зависания. Рекомендуется использовать выделенный, оптимизированный под ЧПУ компьютер, отключив все сетевые и антивирусные программы.
-
Проблемы с передачей данных: Обрыв USB-кабеля-провод из разьема может выткнутся, нестабильный порт, переполнение буфера передачи при чтении объемных УП напрямую с флешки.
-
Сбои контроллера: Перегрев, плохой контакт в разъемах, неисправность самой платы управления.
2. Механические и электромеханические причины:
-
Срабатывание концевых выключателей (Limit Switches): Неправильная настройка нулевых точек или сбой в их отслеживании может "обмануть" систему, заставив ее думать, что станок вышел за физические пределы.
-
Перегрузка по осям: Тупая или сломанная фреза, чрезмерная глубина резания или подача вызывают резкое увеличение тока на шаговых двигателях или сервоприводах. Драйверы переходят в режим защиты от перегрузки, отправляя сигнал на остановку-работает только с сервой и сервошагом.
-
Неисправность шаговых двигателей/сервоприводов или их драйверов: Перегрев, короткое замыкание, износ.
-
Проблемы с системой охлаждения шпинделя: Если шпиндель перегревается, его внутренняя защита может отключать питание, что система ЧПУ воспримет как аварийный сигнал.
3. Внешние факторы:
-
Нестабильное электропитание: Просадки или скачки напряжения в сети приводят к сбою в работе контроллера и компьютера. Обязательна установка стабилизатора или источника бесперебойного питания (ИБП).
-
Электромагнитные помехи: Силовые кабели, проложенные параллельно сигнальным, сварочные аппараты рядом могут вызывать наводки, искажающие управляющие сигналы. Требуется правильная экранировка и раздельная прокладка кабелей.
Алгоритм диагностики и устранения:
-
Анализ момента остановки: Зафиксируйте, в какой именно точке УП или при каком действии происходит остановка. Повторяется ли она на одном и том же месте?
-
Проверка журналов ошибок: ncstudio часто выводит код или текстовое сообщение об ошибке в специальное окно. Расшифровка этого сообщения — ключ к решению.
-
Визуальный и тактильный контроль: Проверьте, не перегрелись ли драйверы, двигатели, шпиндель. Осмотрите механику на предмет явных заклиниваний, целостность тросов, ремней, шаговых передач.
-
Тестирование "вхолостую": Запустите ту же УП без заготовки и на пониженных скоростях. Если остановки нет — вероятна механическая перегрузка.
-
Поэтапное исключение: Запустите другую, заведомо исправную и простую УП. Если проблема исчезла — ищите ошибку в исходной программе. Если осталась — проблема аппаратная или системная.
-
Проверка питания и заземления: Измерьте напряжение в сети, убедитесь в качественном заземлении станка и управляющего компьютера.
-
Обновление и переустановка ПО: Установите последнюю стабильную версию ncstudio, обновите драйверы контроллера.
Профилактика:
Регулярное техническое обслуживание, чистка системы охлаждения компонентов, проверка затяжки всех соединений, использование корректных режимов резания и надежных инструментов сведут риск внезапных остановок к минимуму.
В заключение, остановка станка ЧПУ на ncstudio — это всегда сигнал, требующий внимания. Системный подход к диагностике, начинающийся с анализа программного кода и заканчивающийся проверкой механических узлов, позволит не только быстро вернуть оборудование в строй, но и выявить скрытые дефекты, предотвратив более серьезные и дорогостоящие поломки в будущем. Не игнорируйте первые "звоночки" — стабильная работа вашего станка закладывается в мелочах.
