Жертвенный стол для ЧПУ своими руками под один насос: Исчерпывающее руководство
В мире CNC-обработки надежная фиксация заготовки – залог точности, безопасности и качества готового изделия. Профессиональные вакуумные столы стоят дорого, но существует доступная альтернатива – жертвенный стол с вакуумным прижимом. Эта конструкция, создаваемая своими руками, особенно эффективна при использовании всего одного вакуумного насоса. Данная статья – это детальный план создания такого стола.
Принцип работы и преимущества

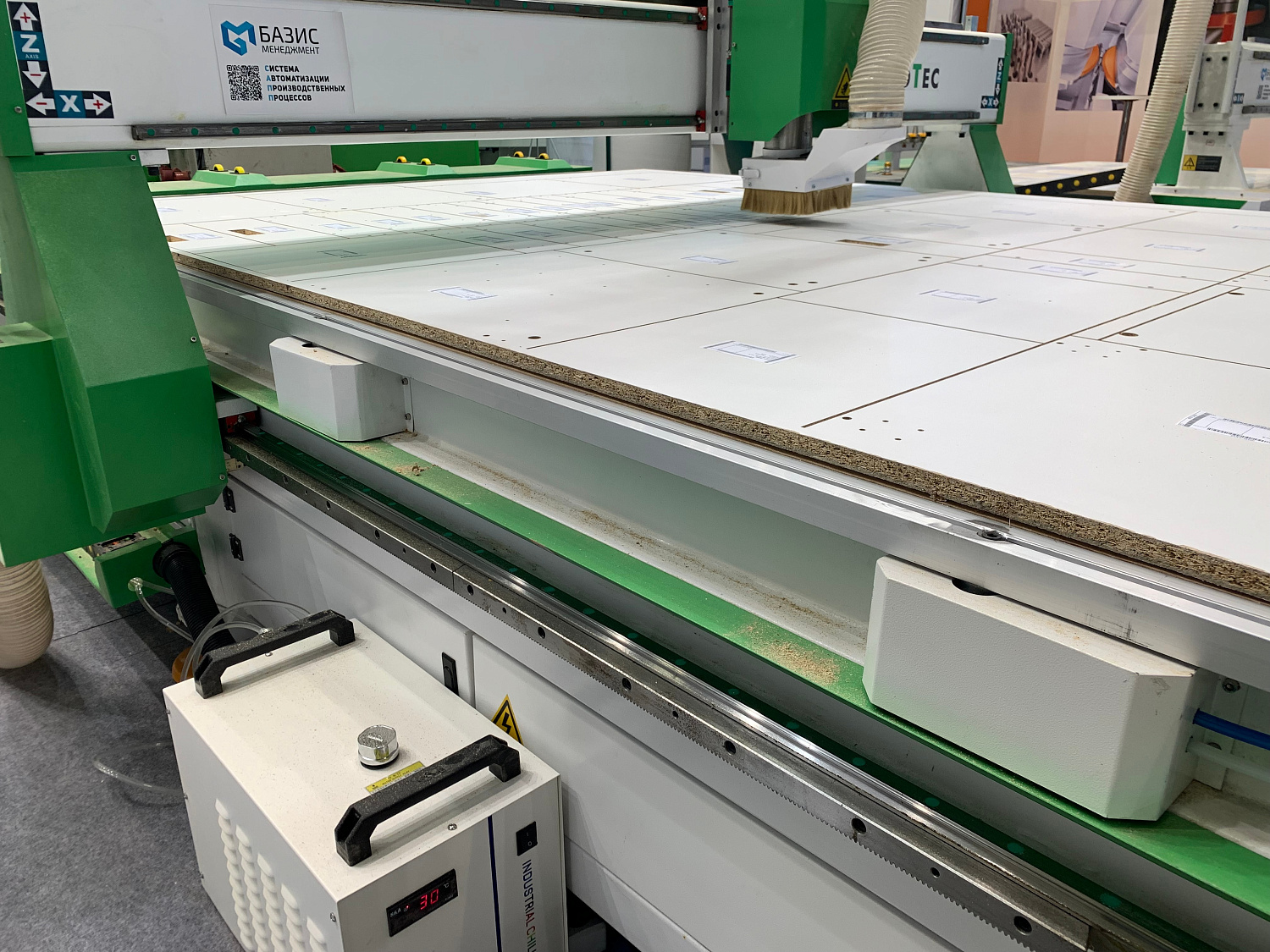

Жертвенный стол – это многослойная конструкция. Ее основа – герметичная камера (плато), над которой расположена сменная панель из пористого материала (чаще всего MDF или фанеры). Вакуумный насос откачивает воздух из камеры, создавая разность давлений над всей площадью стола. Атмосферное давление с огромной силой прижимает заготовку к поверхности сменной панели. После интенсивного использования эту верхнюю панель легко заменить на новую, отсюда и название – «жертвенная».
Ключевое преимущество системы под один насос – ее простота и экономичность. Не требуется сложная разводка на несколько независимых зон. Весь стол работает как одна большая прижимная площадка, что идеально для обработки листовых материалов (фанеры, композитов, пластиков) или одновременной фиксации нескольких небольших заготовок.
Материалы и инструменты
Для изготовления вам понадобятся:
-
Основа (плато): Лист МДФ 2800*2070*22мм
Главное – обеспечить жесткость и герметичность. -
Жертвенная панель: Лист MDF толщиной 10-15 мм. Это оптимальный материал по соотношению цена/проницаемость.
-
Уплотнитель: Резиновый или поролоновый уплотнительный шнур (D-образный или круглый).
-
Компоненты для вакуума:
-
Вакуумный насос (например, вихревой или пластинчато-роторный).
-
Полипропиленовая или ПВХ трубка.
-
Штуцеры, фитинги.
-
Эпоксидный клей или герметик для их монтажа.
-
-
Крепеж: Конфирматы, саморезы, мебельные угольники.
-
Инструменты: ЧПУ станок (для фрезерования канавок), фрезер/циркулярная пила, шуруповерт, шлифмашинка.
Пошаговая инструкция по сборке
Шаг 1: Проектирование и расчеты
Определите размеры стола, исходя из рабочей зоны вашего станка. Рассчитайте требуемую силу прижима. Важно: производительность насоса (л/мин) должна компенсировать возможные утечки. Для стола 1300х2500 мм и насоса производительностью 160 л/мин система будет работоспособна.
Шаг 2: Установка уплотнения и вакуумных каналов
В подготовленный паз укладывается уплотнительный шнур. Отверстия в плато соединяются фрезерованными канавками (глубиной 7 мм), которые сходятся к точке над штуцером. Эта сеть канавок обеспечивает быстрое и равномерное откачивание воздуха со всей площади.
Шаг 3: Подготовка жертвенной панели
Лист MDF раскраивается точно по размеру плато. Его нижняя сторона (прилегающая к уплотнителю) должна быть идеально ровной и гладкой. Верхнюю сторону можно слегка «закольцевать» фрезой для улучшения вакуумного распределения под небольшими заготовками. Панель крепится к плато жижкими гвоздями или герметиком(допускаются саморезы) по периметру, сжимая уплотнитель и создавая первоначальную герметизацию.
Шаг 4: Подключение и тестирование
К штуцеру подключается шланг, ведущий к насосу. Перед первым запуском проверьте все соединения на герметичность. Включите насос. Стол должен уверенно удерживать заготовку. Если прижим слабый, ищите утечки.
Критические советы для успеха
-
Герметичность – это все! Не экономьте на герметике и качестве уплотнителя.
-
Ровная база: Плато должно быть абсолютно плоским, иначе жертвенная панель не прижмется равномерно.
-
Мощность насоса: Для стола площадью более 6 м² одного насоса может быть мало. Рассмотрите вариант спаренной системы или более мощный насос.
-
Обслуживание: Регулярно очищайте поверхность жертвенной панели и проверяйте состояние уплотнителя.
Создание жертвенного стола под один насос – это инвестиция времени и сил, которая многократно окупается повышением эффективности работы на ЧПУ станке. Вы получаете недорогой, но чрезвычайно функциональный инструмент, который откроет новые возможности в обработке материалов. Следуя этому руководству, вы сможете создать надежную систему вакуумного прижима, адаптированную именно под ваши задачи и оборудование. Творческих успехов в ваших проектах!
