Фрезерно-гравировальные станки по камню: искусство, подчиненное автоматике
Технологии камнеобработки претерпели кардинальные изменения за последние два десятилетия. Если раньше создание художественного панно из мрамора или надгробного комплекса занимало недели ручного труда резчиков, то сегодня фрезерно-гравировальные станки по камню выполняют эти задачи за считанные часы. Оборудование с числовым программным управлением (ЧПУ) открыло новую эру в обработке твердых материалов, где высокое качество соседствует с доступной стоимостью производства.
Что такое фрезерно-гравировальный станок с ЧПУ для камня?
Конструктивно этот тип оборудования представляет собой высокоточный обрабатывающий центр, предназначенный для механического удаления материала. В отличие от лазерных или гидроабразивных установок, фрезерные агрегаты работают методом сухой или водяной резки твердосплавными инструментами. Основная задача механизма — преобразование цифровой модели (3D-модели или векторного изображения) в физическое изделие.
Ключевое отличие станков для камня от аналогичных агрегатов по дереву или металлу кроется в жесткости конструкции и системе охлаждения. Камень — материал абразивный и хрупкий. Он требует массивной станины, способной гасить вибрации, возникающие при контакте фрезы с поверхностью гранита или мрамора. Даже незначительная вибрация приводит к сколам и разрушению дорогостоящей заготовки.
Сфера применения: от ритуальной продукции до дизайна интерьеров
Современные фрезерно-гравировальные станки по камню используются в различных сегментах промышленности и малого бизнеса. Универсальность оборудования позволяет обрабатывать как натуральные породы (гранит, мрамор, оникс, травертин, известняк), так и искусственные материалы (акриловый камень, агломераты, керамогранит).
Основные направления использования включают:
-
Ритуальная символика. Создание надгробных плит, стел и памятников сложной формы. Станок выполняет портретную гравировку, нанесение эпитафий и фигурную обработку кромки.
-

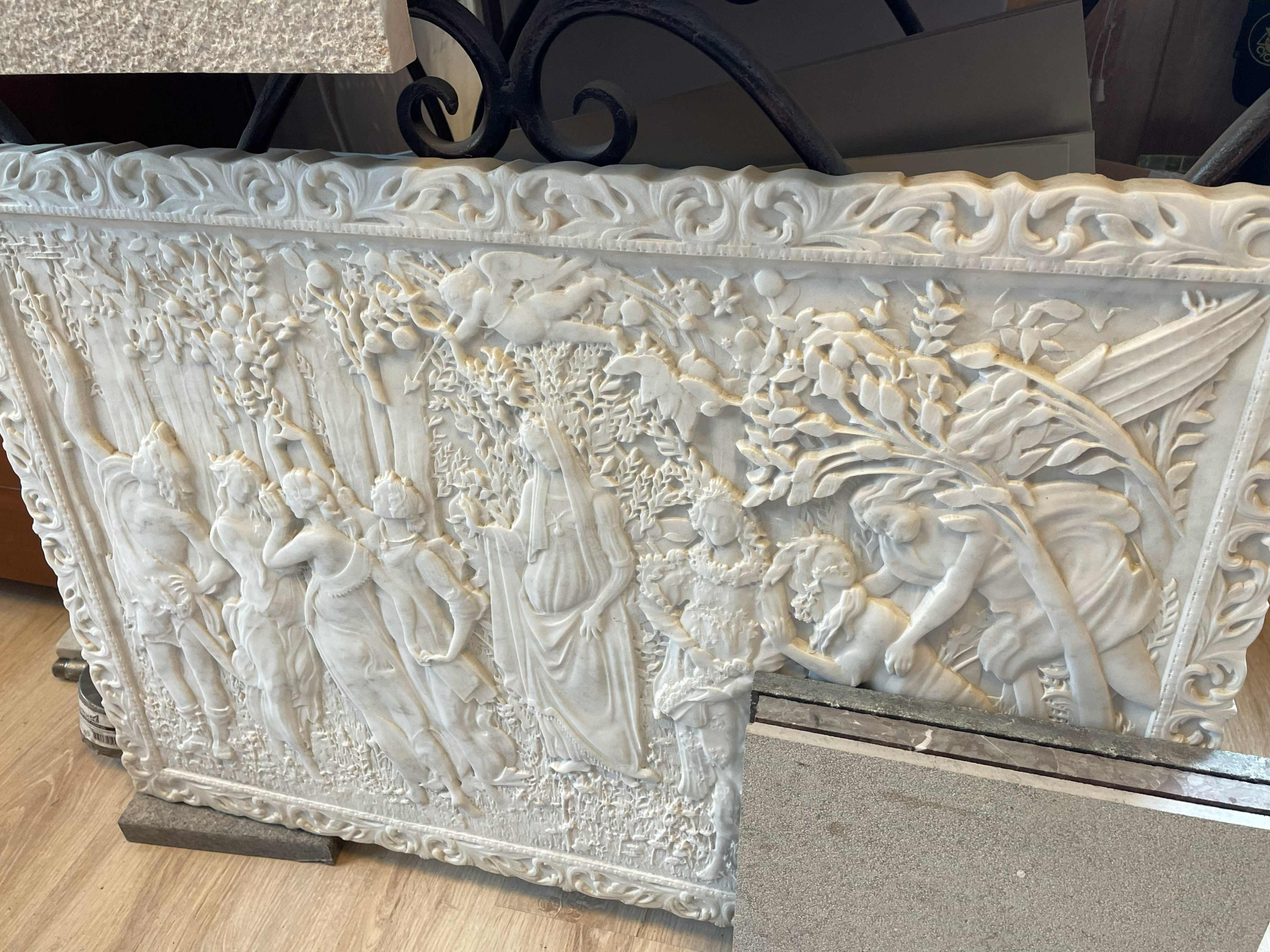

Архитектурный декор. Изготовление барельефов, колонн, карнизов, наличников и элементов ландшафтного дизайна. 3D-фрезеровка позволяет создавать объемные скульптуры и фонтаны.
-
Интерьерная отделка. Резка столешниц, подоконников, ступеней, а также художественная гравировка панно, каминных порталов и мозаичных вставок.
-
Брендирование и сувенирная продукция. Нанесение логотипов на таблички, изготовление шахматных досок, часовых циферблатов и эксклюзивных подарков из камня.
Конструктивные особенности и классификация
Чтобы обеспечить высокую производительность и ресурс работы, инженеры разрабатывают станки для камнеобработки с учетом специфики абразивной пыли и веса обрабатываемых материалов. По конструктивному исполнению оборудование делится на три основных типа.

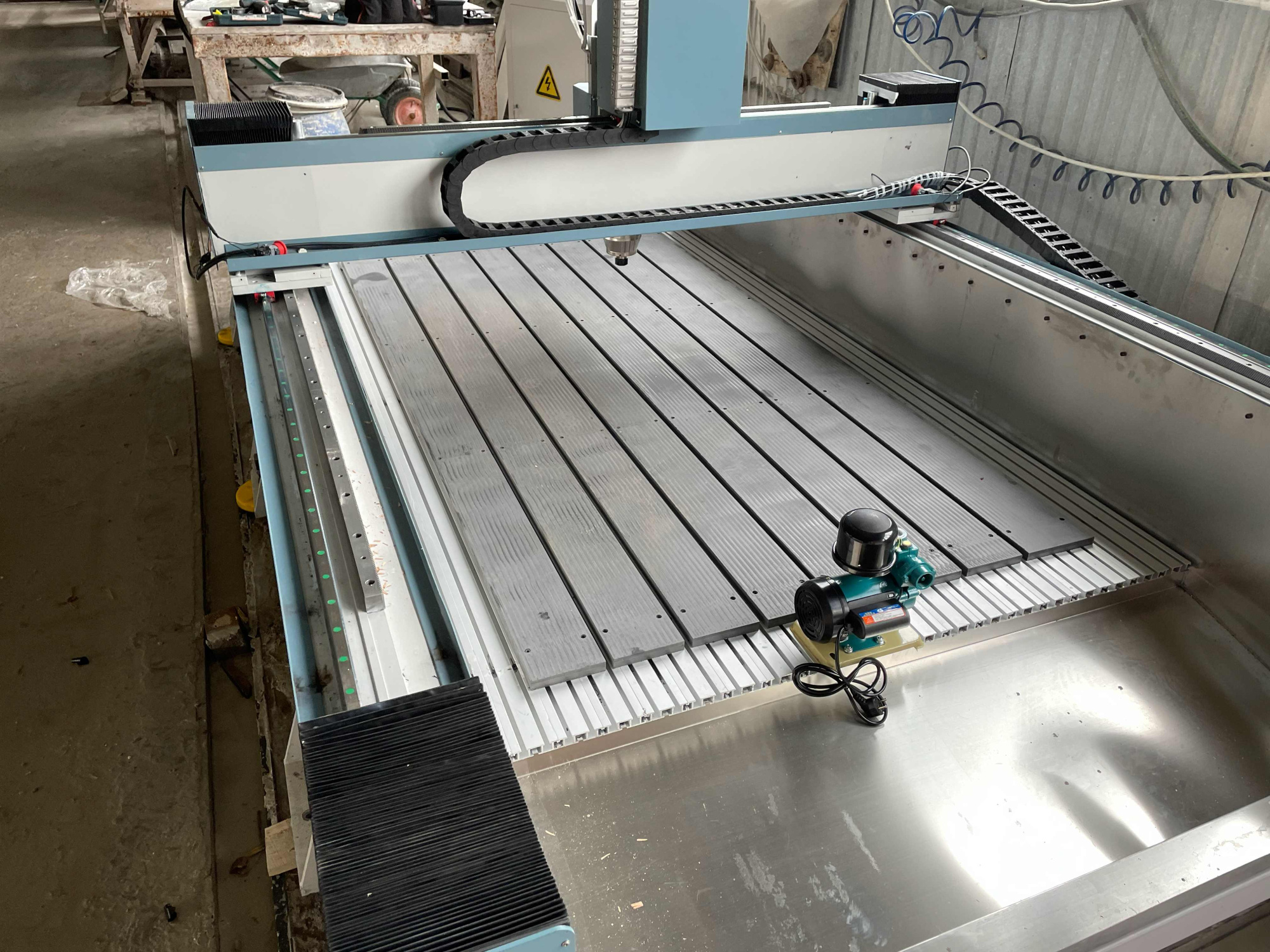

Портальные станки

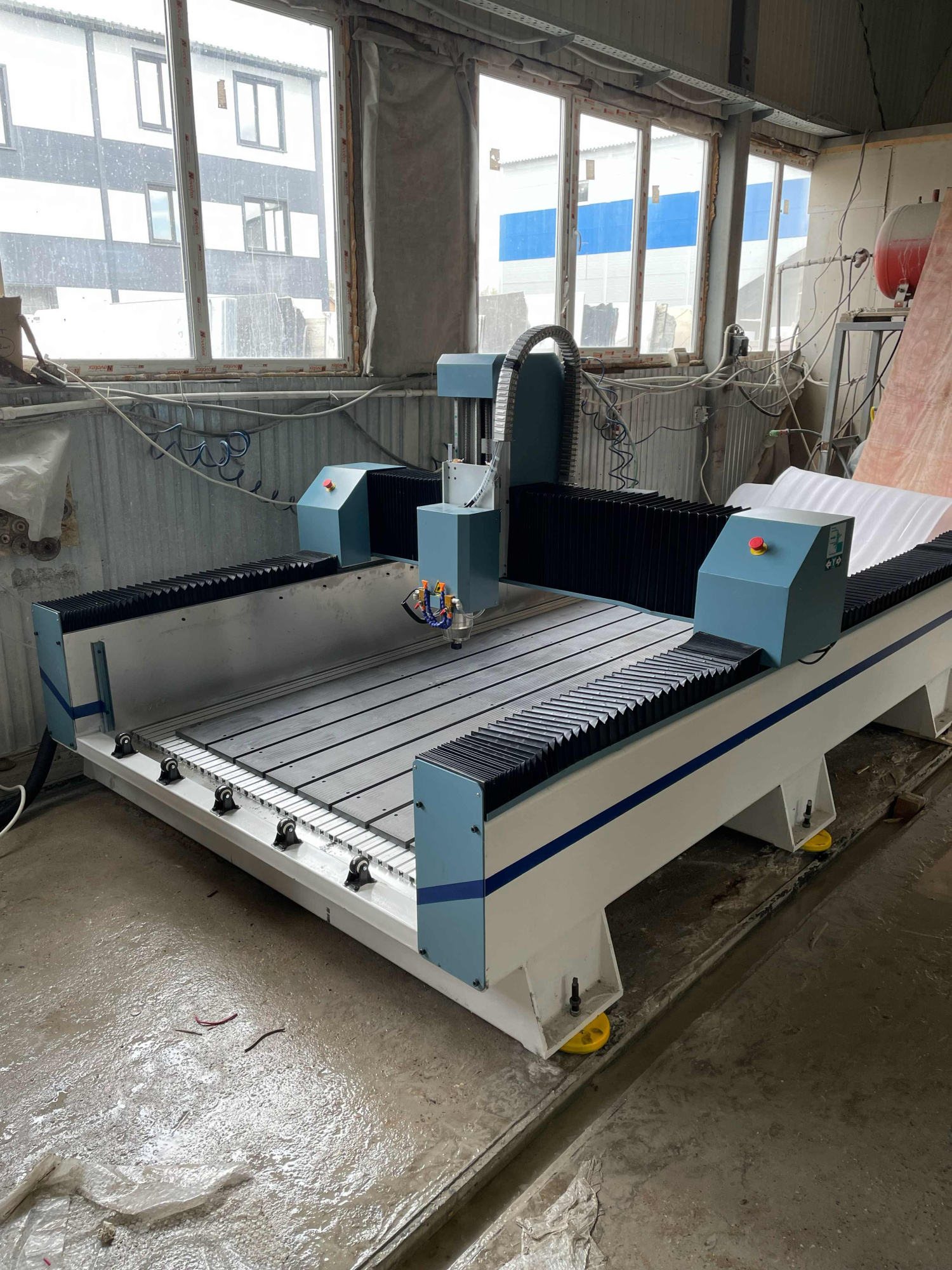

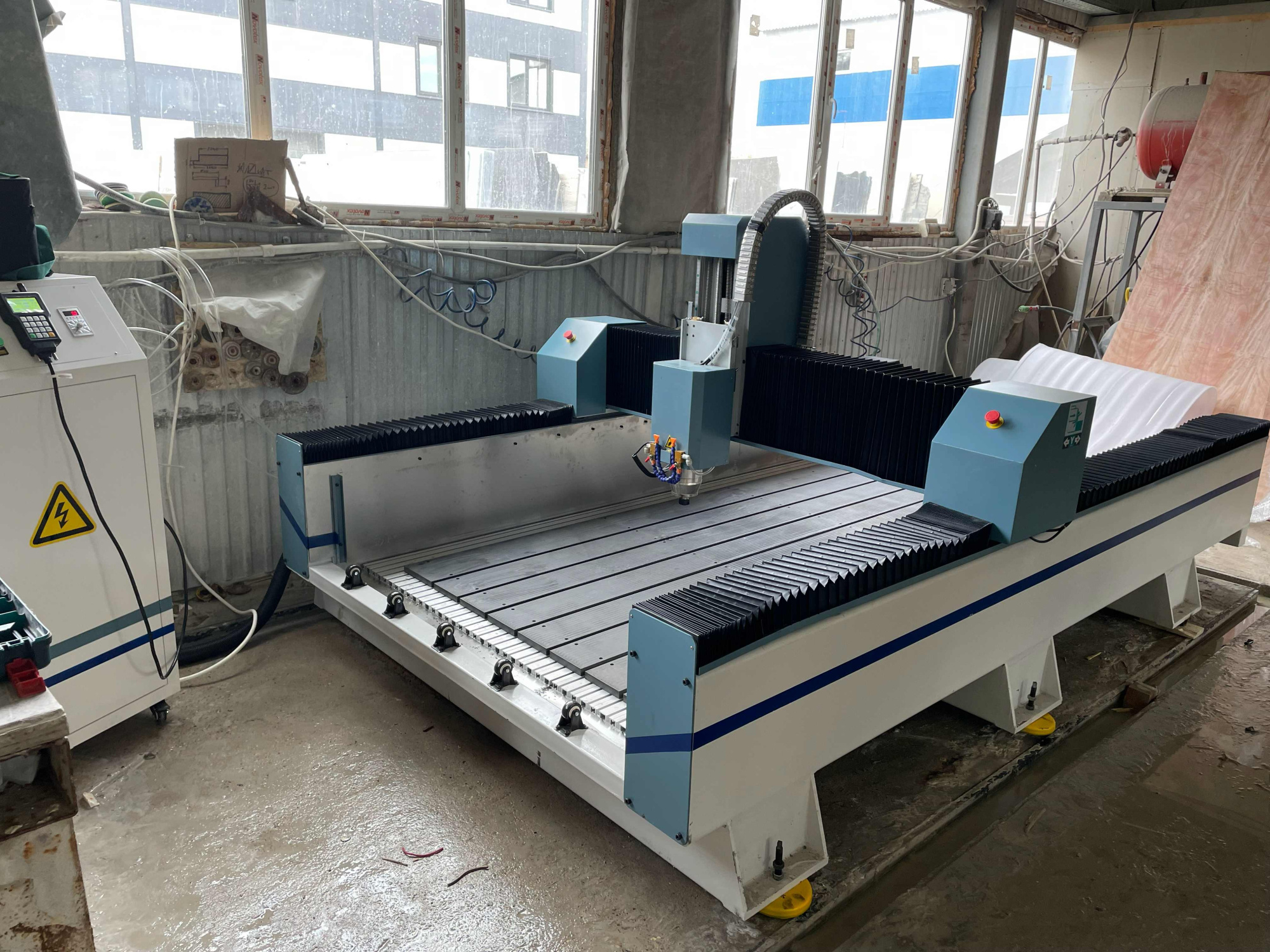

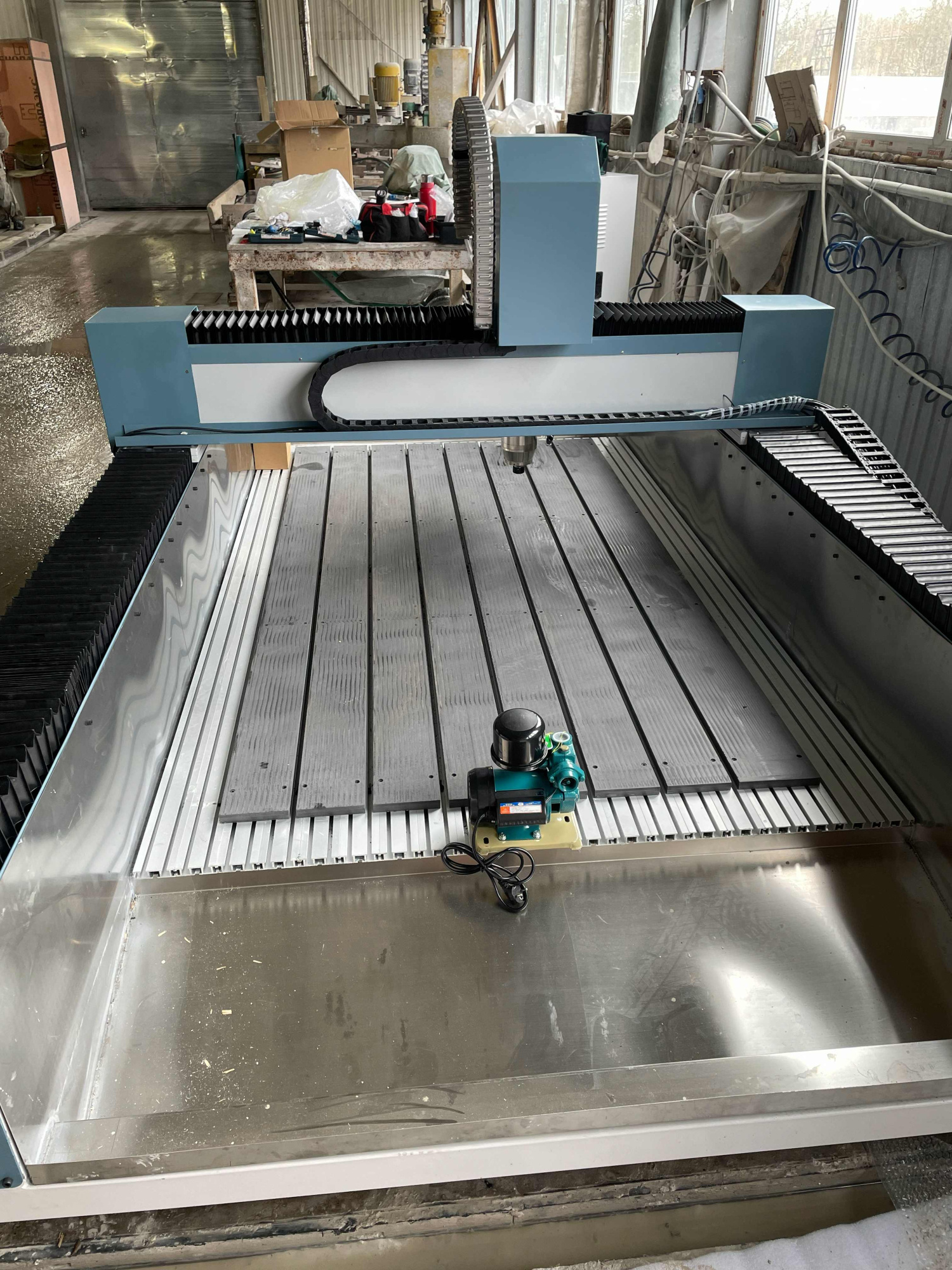

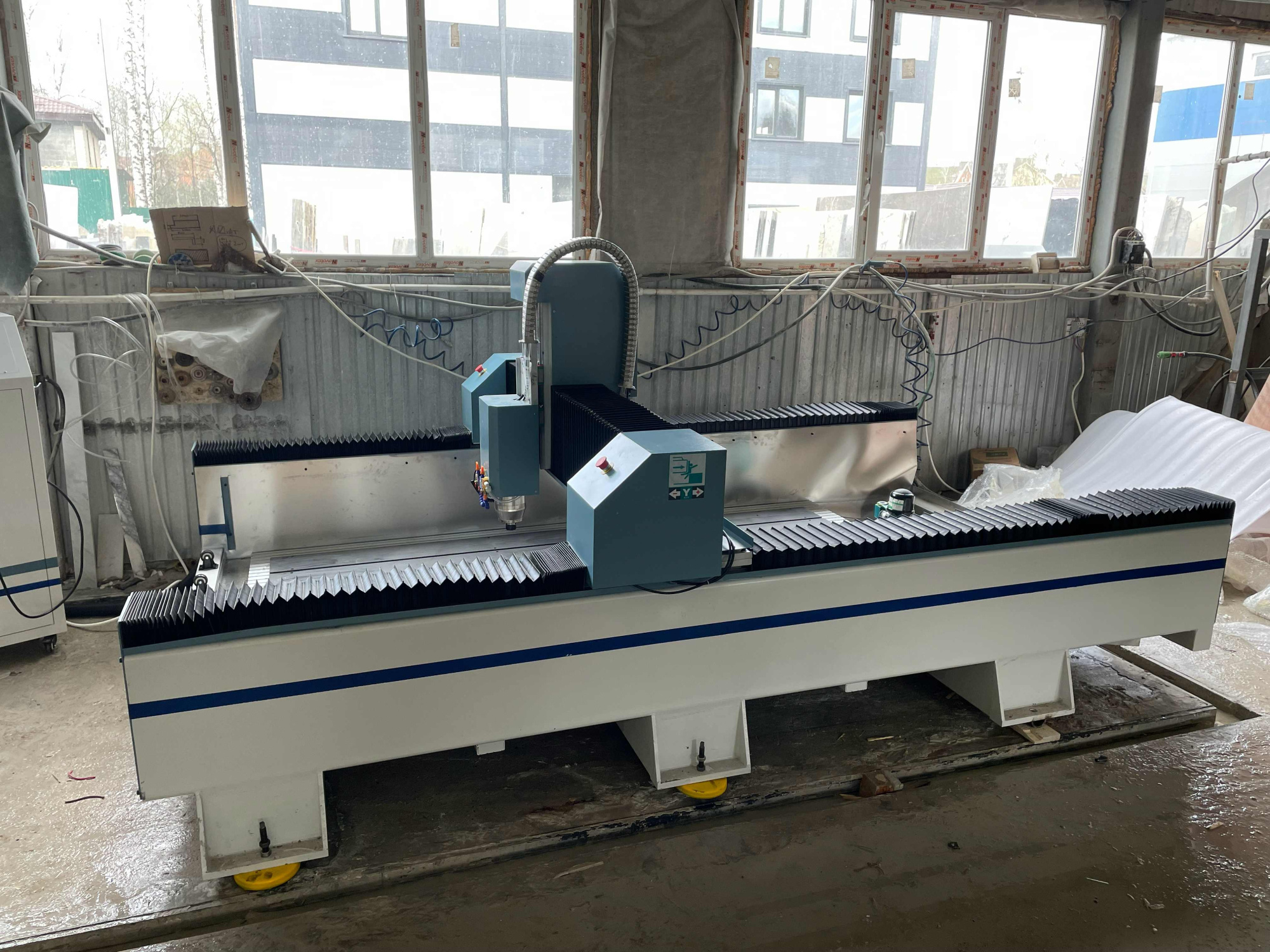

Самый распространенный тип. Рабочий стол остается неподвижным, а портал (рама) с рабочим органом перемещается вдоль и поперек заготовки. Такая схема обеспечивает высокую устойчивость при обработке тяжелых плит весом до нескольких тонн. Фрезерно-гравировальные станки по камню портального типа считаются оптимальным решением для старта бизнеса, так как сочетают умеренную стоимость с широкими технологическими возможностями.
Мостовые (портальные) станки
Это тяжелое промышленное оборудование, где подвижным элементом является мост, перемещающийся по рельсам, закрепленным на фундаменте. Такая архитектура позволяет обрабатывать плиты огромных размеров (до 5 метров и более) с максимальной жесткостью системы. Мостовые станки чаще всего оснащаются мощными шпинделями водяного охлаждения и инструментальными магазинами, что позволяет автоматизировать смену фрез для черновой и чистовой обработки.
Настольные и компактные модели
Предназначены для мастерских с ограниченным пространством или для ювелирной гравировки мелких изделий. Они работают с небольшими заготовками из мягкого камня (мрамор, оникс) или искусственного камня. Производительность таких аппаратов ниже, но они обеспечивают высокую детализацию мелких элементов.
Технические параметры выбора: на что обратить внимание?
Приобретение фрезерно-гравировального станка по камню — это инвестиция в производство, поэтому выбор модели должен основываться на трезвом расчете технических характеристик.
Жесткость станины
Поскольку камень — самый сложный материал для фрезерования, станина должна быть цельнолитой или сваренной из толстостенного (не менее 8-10 мм) профиля. Наличие ребер жесткости обязательно. Оптимальный вариант — станина из высокопрочной стали с последующей термообработкой для снятия внутренних напряжений.
Система охлаждения
При фрезеровке гранита или агломерата инструмент разогревается до критических температур. В станках по камню используются две системы:
-

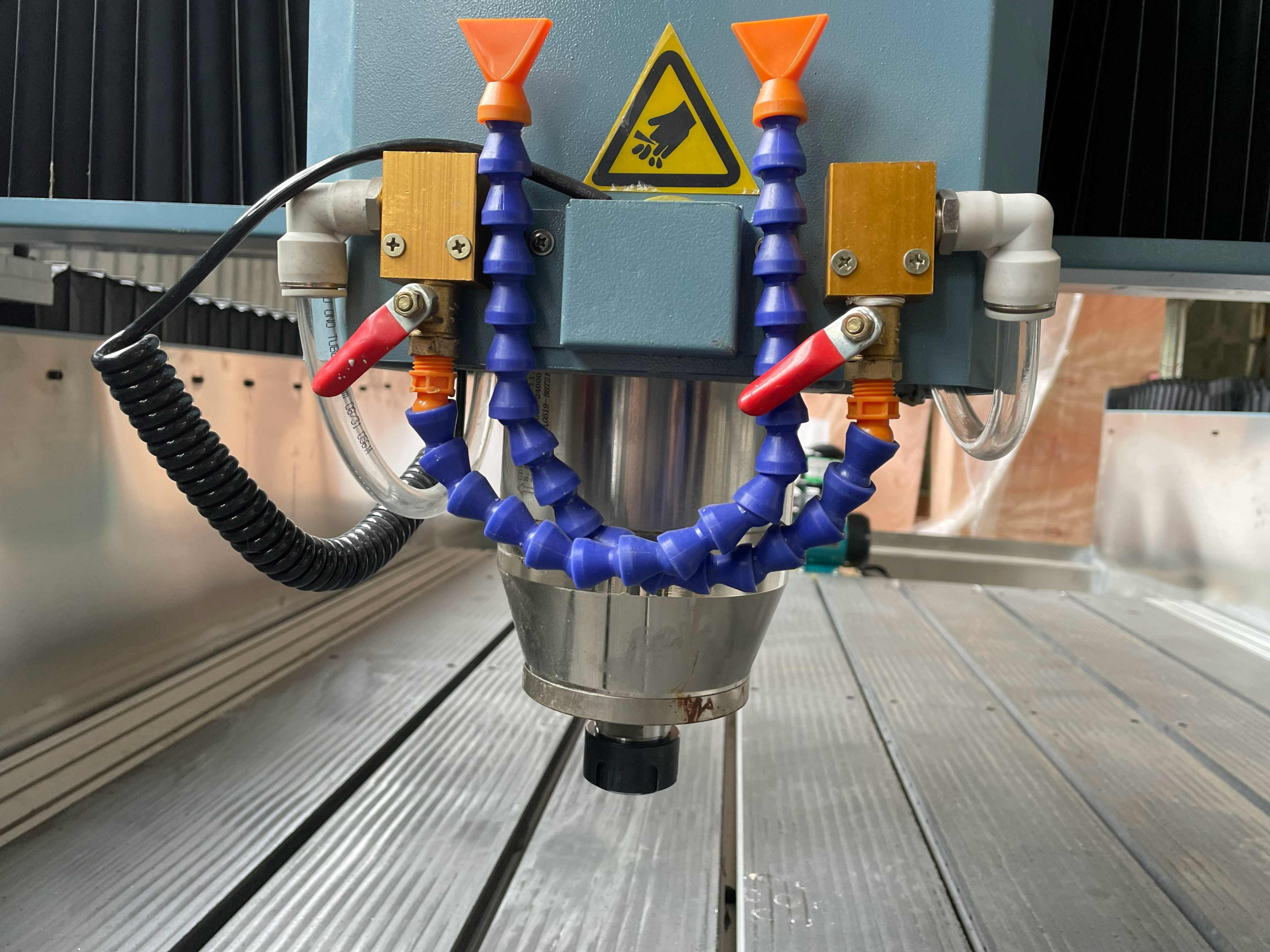

Водяное охлаждение. Вода подается непосредственно в зону резания, охлаждая фрезу и смывая абразивную пыль, предотвращая ее попадание в направляющие. Это самый эффективный метод для интенсивной работы.
-
Воздушное охлаждение. Используется реже, в основном для обработки искусственного камня и мягких пород, так как пыль при сухой обработке требует мощной промышленной вытяжки.
Тип направляющих и передачи движения

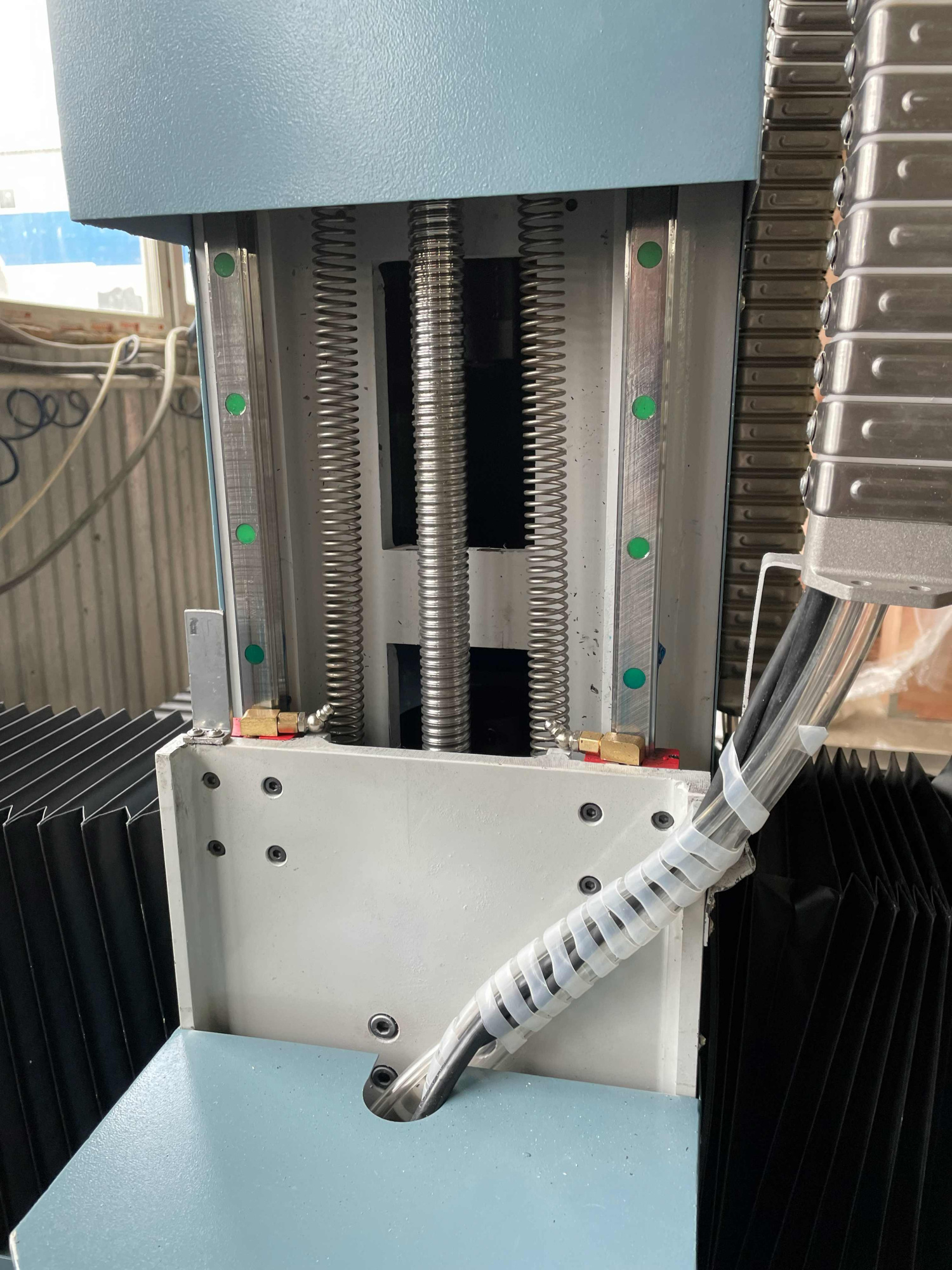

Для тяжелых нагрузок предпочтительны линейные направляющие качения (профильные рельсы) с высокой грузоподъемностью. Передача движения должна осуществляться через шарико-винтовые пары (ШВП) или реечные передачи. ШВП обеспечивают высочайшую точность позиционирования, что критически важно для художественной гравировки.
Мощность шпинделя
Сердце станка — шпиндель. Для обработки камня требуются агрегаты мощностью от 3 кВт для мягких пород и от 5,5 до 15 кВт для профессиональной резки гранита. Важно, чтобы шпиндель имел возможность регулировки оборотов (обычно от 0 до 24000 об/мин) и систему водяного охлаждения самого узла.
Технологический процесс: от идеи до изделия
Работа на фрезерно-гравировальном оборудовании проходит в несколько этапов. Первый этап — подготовка управляющей программы (УП). Оператор создает 3D-модель в специализированном ПО (ArtCAM, Type3, Aspire) или обрабатывает готовый векторный файл. На этом этапе задаются траектории движения инструмента, скорость подачи и глубина прохода.
Второй этап — постпроцессинг и настройка. Программа преобразуется в G-код, понятный контроллеру станка. Оператор выставляет нулевые точки по осям X, Y, Z и фиксирует заготовку на столе. Для крепления камня используются вакуумные присоски (вакуумный стол) или механические струбцины. Применение вакуума позволяет равномерно удерживать тонкие плиты без риска их растрескивания.
Третий этап — непосредственно обработка. Современные станки для камня поддерживают многоинструментальную обработку. Сначала черновая фреза большого диаметра снимает основной объем материала на высокой скорости. Затем финишная (чистовая) фреза с мелкими зубьями обрабатывает контуры и создает мелкие детали рельефа. Завершающим этапом часто идет шлифовка и полировка, которую также могут выполнять специализированные узлы на том же оборудовании.
Преимущества автоматизации камнеобработки
Внедрение фрезерно-гравировальных станков с ЧПУ позволяет предпринимателям выйти на новый уровень рентабельности. Во-первых, это точность воспроизведения. Человеческий фактор сводится к минимуму: станок выполняет заказ с точностью до 0,01-0,05 мм, что невозможно при ручной резьбе.
Во-вторых, это скорость. То, что резчик по камню делает за несколько дней, станок реализует за 2-4 часа (в зависимости от сложности орнамента). В-третьих, это сложность геометрии. ЧПУ позволяет создавать объемные 3D-портреты, переплетения орнаментов и внутренние резьбы, которые невозможно выполнить вручную.
Кроме того, использование автоматизированного оборудования снижает процент брака. Программное обеспечение позволяет предварительно визуализировать результат и рассчитать оптимальные траектории движения, чтобы избежать сколов на выходе фрезы из материала.
Особенности эксплуатации и обслуживания
Эксплуатация фрезерно-гравировального станка по камню требует соблюдения строгих правил техники безопасности и регламентов обслуживания. Основной враг такого оборудования — абразивная пыль. Несмотря на использование воды или мощных вытяжек, частицы гранита или кварца обладают высокой абразивной способностью и могут вывести из строя направляющие и ШВП, если те не защищены гофрированными кожухами (гармошками).
Регулярное техническое обслуживание включает:
-
Ежедневную очистку рабочей зоны от шлама.
-
Контроль уровня охлаждающей жидкости и смазки направляющих.
-
Периодическую проверку затяжки цангового патрона (ослабление фрезы на высоких оборотах может привести к аварии).
-
Калибровку нулевых датчиков и компенсацию износа инструмента.
Важно помнить, что работа с натуральным камнем требует использования качественного расходного инструмента. Фрезы с алмазным напылением или твердосплавные концевые монолитные фрезы — это расходный материал, ресурс которого напрямую зависит от твердости породы и корректно выставленных режимов резания в программе.
Заключение
Фрезерно-гравировальные станки по камню стали катализатором развития малого и среднего бизнеса в сфере ритуальных услуг, архитектурного декора и интерьерного дизайна. Автоматизация процессов позволяет не только снизить себестоимость продукции, но и расширить ассортимент за счет сложных форм, которые ранее были доступны лишь единичным мастерам-виртуозам.
Выбор подходящей модели зависит от планируемых объемов и типа обрабатываемого камня. Для работы с гранитом и крупногабаритными плитами необходимы машины с массивной станиной, водяным охлаждением и мощным шпинделем. Для художественной гравировки мрамора и изготовления сувениров достаточно компактных портальных решений с высокоточными ШВП. В любом случае, покупка качественного ЧПУ-оборудования — это стратегическая инвестиция, которая при грамотном подходе окупается в течение первых 6-12 месяцев активной эксплуатации.
