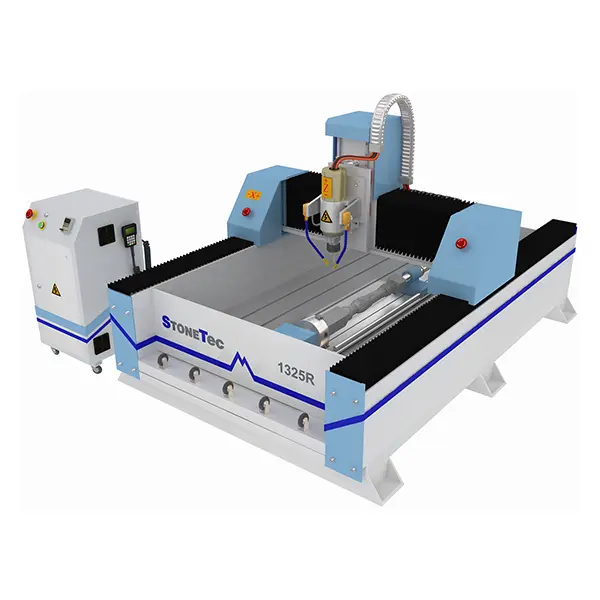

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325R

4-координатная революция в камнеобработке: Обзор станка StoneTec 1325R с поворотным устройством Rich Auto A18

Рынок камнеобрабатывающего оборудования в последние годы предъявляет жесткие требования не только к скорости резки, но и к гибкости производства. Если раньше для создания архитектурных элементов сложной формы (колонн, балясин, капителей) требовалось либо дорогостоящее токарное оборудование, либо ручной труд высококлассных мастеров, то сегодня эта задача решается установкой одного универсального агрегата.

Флагманом в сегменте «все в одном» по праву считается фрезерно-гравировальный станок с ЧПУ StoneTec 1325R. Однако ключевое преимущество данной модели раскрывается только при комплектации поворотным устройством Rich Auto A18, которое превращает стандартный 3-осевой станок в полноценный обрабатывающий центр с 4-й координатой (полноценная ось А). В этой статье мы подробно разберем, почему тандем StoneTec 1325R и Rich Auto A18 становится золотым стандартом для мастерских и производственных цехов, занимающихся обработкой натурального и искусственного камня.

Геометрия возможностей: Почему 4-я ось — это необходимость

Большинство стандартных фрезерных станков работают в трех плоскостях: X (длина), Y (ширина) и Z (глубина/вертикаль). Этого достаточно для раскроя плитки, создания столешниц или плоских барельефов. Но когда речь заходит о объемных изделиях вращения — например, римских колоннах, ступенях с радиусной выборкой, шарах, вазах или витых балясинах для лестниц — возможностей трех осей катастрофически не хватает.

Именно здесь в игру вступает 4-координатная обработка. Установка поворотного устройства Rich Auto A18 (оси А) позволяет заготовке вращаться вокруг горизонтальной оси. Фактически, станок получает возможность обрабатывать деталь по кругу, формируя сложные 3D-профили с высокой точностью.

Модель StoneTec 1325R была разработана с учетом потребности в тяжелой 4-осевой обработке. Буква «R» в индексе указывает на усиленную конструкцию, способную выдерживать боковые нагрузки, неизбежно возникающие при работе с массивным поворотным механизмом и тяжелыми каменными заготовками.

Поворотное устройство Rich Auto A18: Сердце 4-й координаты

Комплектация станка поворотным устройством Rich Auto A18 — это не просто установка дополнительного двигателя. Это интеграция полноценного модуля, который синхронизируется с системой управления станка, превращая его в токарно-фрезерный гибрид.

Рассмотрим технические особенности этого устройства:

• Конструкция: Поворотный модуль Rich Auto A18 представляет собой высокоточный редукторный узел с мощным伺服-двигателем. В комплект входит задняя бабка (люнет), обеспечивающая жесткую фиксацию длинномерных заготовок. Это критически важно при обработке камня, где даже микронные вибрации могут привести к сколу края.

• Принцип синхронизации: В отличие от кустарных «самодельных» осей А, где поворотное устройство работает обособленно, Rich Auto A18 интегрируется в единую систему управления. Станок воспринимает его как полноценную 4-ю координату, что позволяет вести одновременную интерполяцию по 4 осям (X, Y, Z, A). Это дает возможность фрезеровать спиралевидные орнаменты, витые колонны и сложные архитектурные элементы за одну установку детали.

• Надежность: Модель A18 рассчитана на высокие нагрузки. Усиленные подшипники и массивный патрон позволяют надежно фиксировать заготовки из гранита и мрамора весом до нескольких сотен килограммов, что делает станок пригодным не только для сувенирки, но и для серьезного архитектурного литья.

StoneTec 1325R: Технический фундамент профессионала

Чтобы поворотное устройство раскрыло свой потенциал, база станка должна быть безупречна. StoneTec 1325R соответствует самым строгим требованиям камнеобработки.

Основные характеристики:

• Рабочее поле: 1300×2500 мм. Это стандартный «плиточный» формат, позволяющий эффективно использовать листовые материалы, а также обрабатывать длинномерные заготовки (до 2,5 метров) на оси А.

• Станина: Массивная сварная конструкция из толстостенного профиля. Обязательный этап производства — высокотемпературный отпуск (отжиг) для снятия внутренних напряжений металла. Это исключает деформацию геометрии станка спустя годы интенсивной эксплуатации.

• Направляющие: Используются японские рельсовые направляющие HIWIN (Тайвань) или аналоги высокого класса. Для оси Z, испытывающей наибольшие вертикальные нагрузки при фрезеровке камня, установлены усиленные каретки увеличенного размера.

• ШВП (Шарико-винтовая передача): Передача движения осуществляется через высокоточные ШВП с закаленными гайками. Это обеспечивает высокую скорость позиционирования (до 25-30 м/мин на холостом ходу) и, что важнее, абсолютную точность при рабочей подаче.

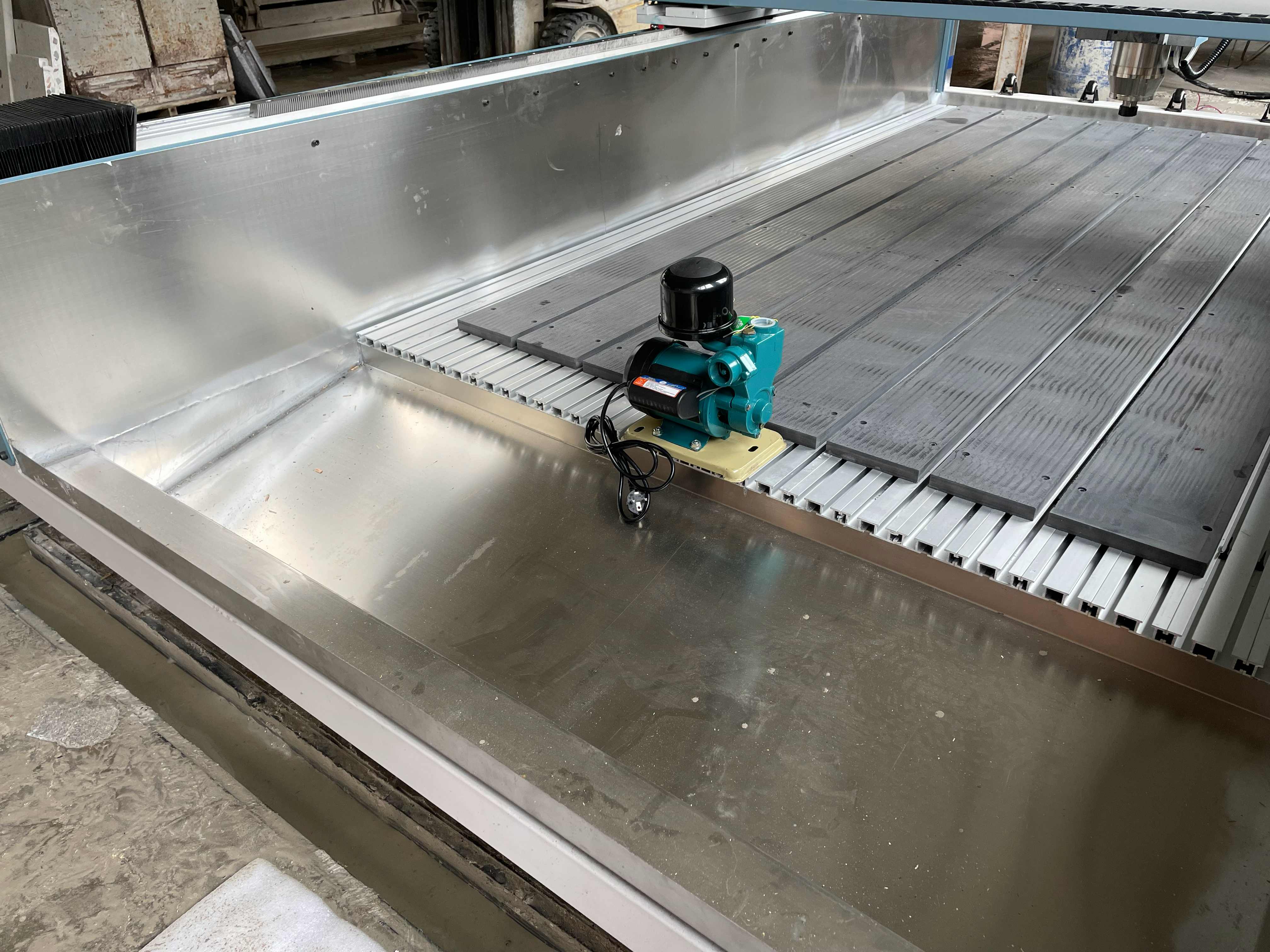

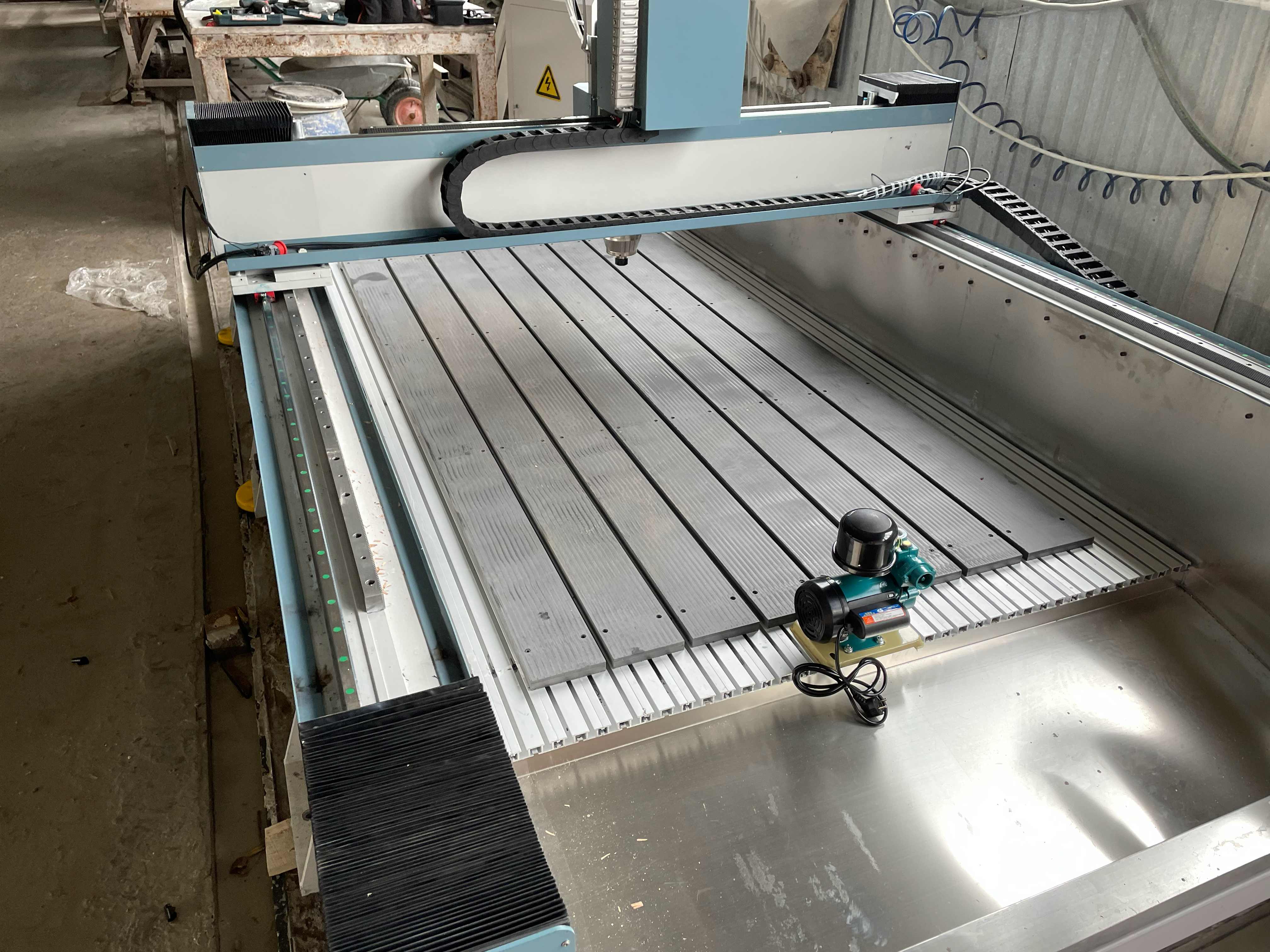

• Система охлаждения: В базовой комплектации предусмотрена система подачи водяного охлаждения (WCV) непосредственно в зону реза. При работе с камнем водяное охлаждение является критически важным: оно не только отводит тепло от дорогостоящего фрезерного инструмента, но и подавляет образование абразивной пыли, которая является главным врагом направляющих и ШВП.

Сферы применения: Что можно производить на StoneTec 1325R с 4-й осью

Наличие полноценной оси А в комплекте со станком кардинально расширяет номенклатуру выпускаемой продукции. Владелец такого оборудования может принимать заказы, которые недоступны конкурентам, работающим на простых 3-осевых порталах.

1. Архитектурный декор

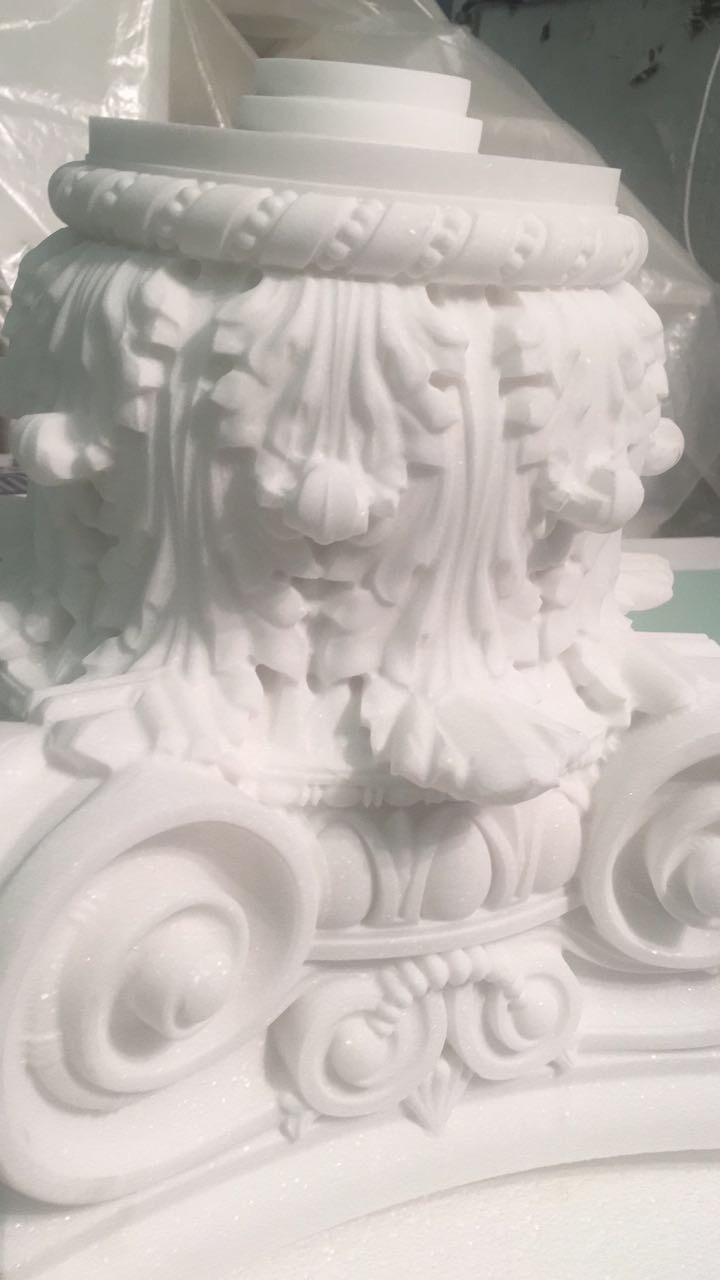

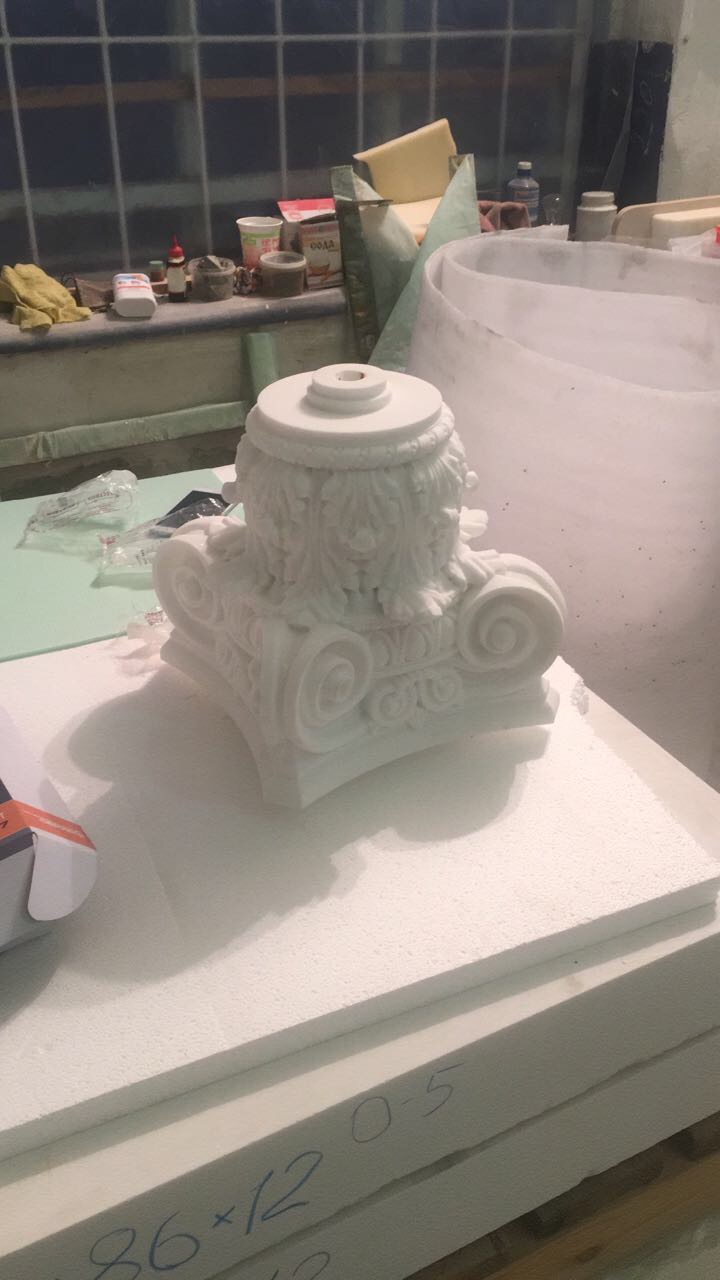

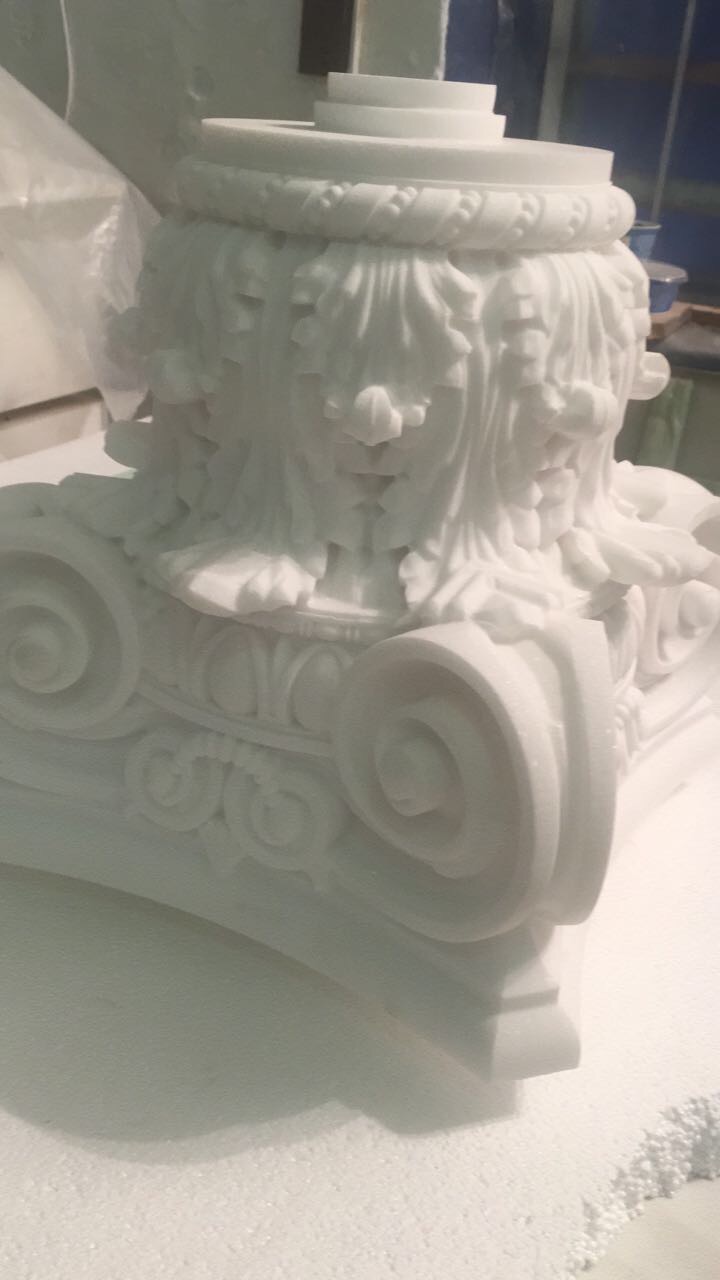

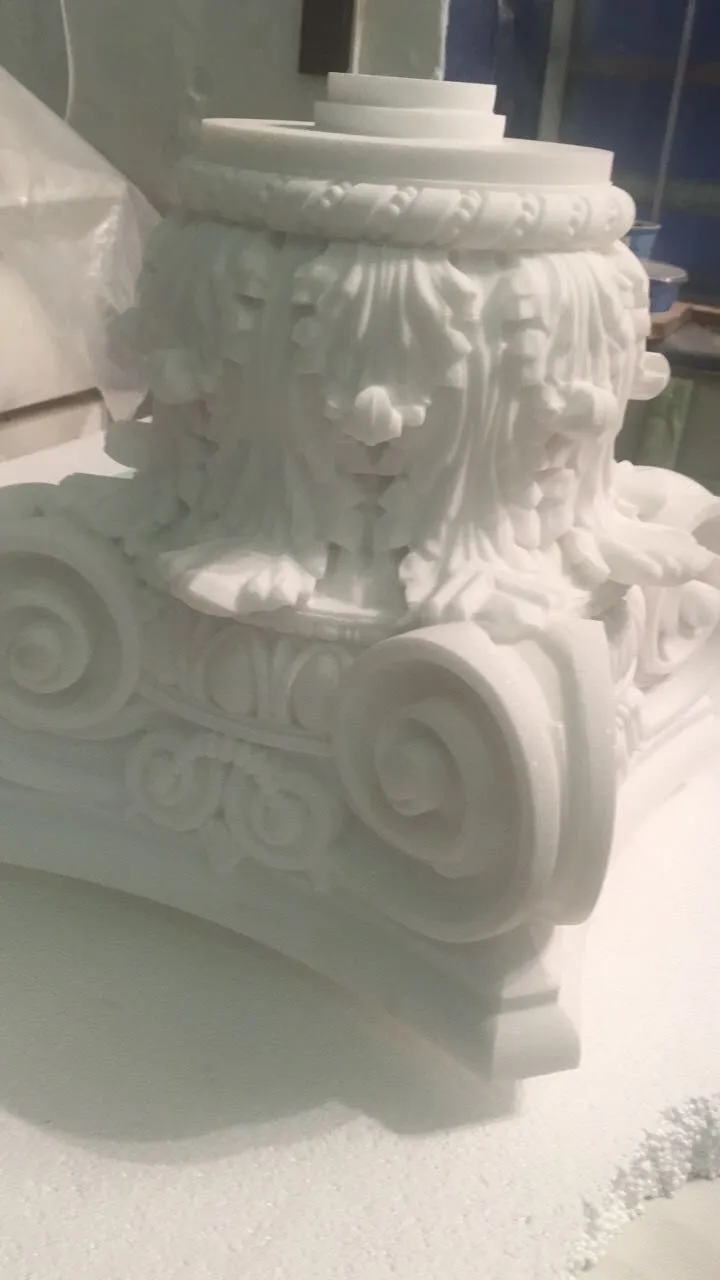

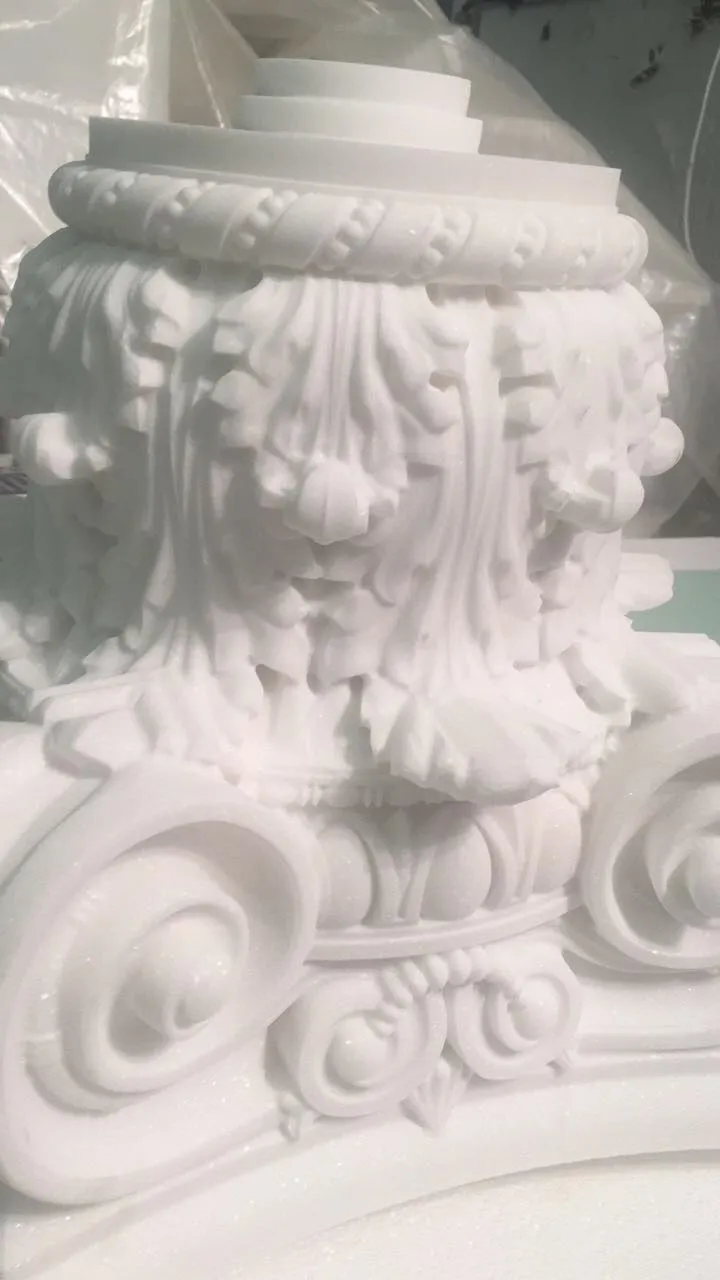

Это «кит» для 4-осевой обработки. Производство колонн, полуколонн, пилястр, карнизов, баз колонн и капителей. На станке можно выполнять как черновую обточку круглых заготовок (обдирку) с использованием высокопроизводительных корончатых фрез, так и чистовую 3D-обработку с нанесением сложного орнамента по всей окружности детали.

2. Элементы лестниц и ландшафта

Балясины, столбы ограждений, тумбы, вазоны, шаробалки. Раньше для производства балясин требовался отдельный токарный станок по камню. Теперь же фрезерно-гравировальный станок StoneTec 1325R с осью А берет на себя эту функцию, причем с возможностью создания не только круглых сечений, но и квадратных или многогранных форм с гравировкой на гранях.

3. Ритуальные изделия и скульптура

Изготовление надгробных комплексов сложной формы: стелы с объемными элементами, подставки под цветники (кашпо), скульптурные композиции. Возможность вращения заготовки позволяет создавать максимально реалистичные 3D-портреты и фигуры с минимальным количеством ручной доработки.

4. Функциональные изделия

Столешницы с интегрированными мойками (3D-фрезеровка чаши), ступени с радиусным торцом, каминные порталы сложной конфигурации, а также уникальные предметы интерьера — от настольных ламп из оникса до барных стоек сложной формы.

Автоматизация и управление: Rich Auto

Станок комплектуется современной системой ЧПУ. В связке с поворотным устройством Rich Auto A18 управление осуществляется через специализированное программное обеспечение, поддерживающее постпроцессоры для 4-осевой обработки.

Оператору доступны следующие режимы:

• Замена осей: При работе с длинномерными изделиями ось Y (поперечная) может выступать в роли продольной, что оптимизирует траекторию движения инструмента.

• Индексная обработка: Поворотное устройство фиксирует заготовку под заданным углом (например, 90 или 45 градусов), позволяя обработать грань квадратной балясины стандартными 2D или 3D стратегиями.

• Непрерывная 4-осевая обработка: Самая сложная функция, при которой инструмент движется по траектории, синхронизированной с вращением детали. Используется для создания витых колонн, спиральных нарезок и сложных органических форм.

Экономическая целесообразность

Инвестиции в оборудование с полноценной 4-й координатой окупаются значительно быстрее, чем покупка отдельного токарного и фрезерного станка. Рассмотрим ключевые факторы:

1. Снижение трудозатрат: Обработка сложных элементов на станке с 4-й осью требует минимального участия оператора. В то время как на раздельном оборудовании потребовалась бы переустановка детали (с токарной на фрезерную обработку), здесь весь цикл выполняется за одну установку. Это не только экономит время, но и исключает ошибки позиционирования.

2. Универсальность: Один станок заменяет два. В периоды затишья заказов на архитектурные элементы (колонны), StoneTec 1325R продолжает работать в режиме стандартного раскроя плитки или плоскостной гравировки. Нет «мертвого» капитала, простаивающего специализированного оборудования.

3. Конкурентное преимущество: Наличие 4-й оси позволяет брать заказы на эксклюзивные изделия. В сегменте камнеобработки маржинальность на сложные 3D-изделия из натурального камня значительно выше, чем на простую плитку или столешницы.

Заключение

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325R по камню в комплектации с поворотным устройством Rich Auto A18 представляет собой идеальный баланс между производительностью, точностью и функциональностью. Это решение для тех, кто не хочет ограничивать свой бизнес плоским раскроем.

Благодаря полноценной 4-й координате, оператор получает в свое распоряжение обрабатывающий центр, способный создавать архитектурные шедевры любой сложности: от простых балясин до витых колонн с художественной резьбой. Усиленная станина, мощная система охлаждения и промышленные компоненты обеспечивают долговечность оборудования даже при работе с самыми твердыми породами камня — гранитом и габбро.

Если вы ищете универсальный станок для расширения производственных мощностей или открытия бизнеса по камнеобработке, StoneTec 1325R с осью А станет надежным фундаментом вашего успеха, позволяя реализовывать самые смелые дизайнерские проекты с минимальными временными затратами.
