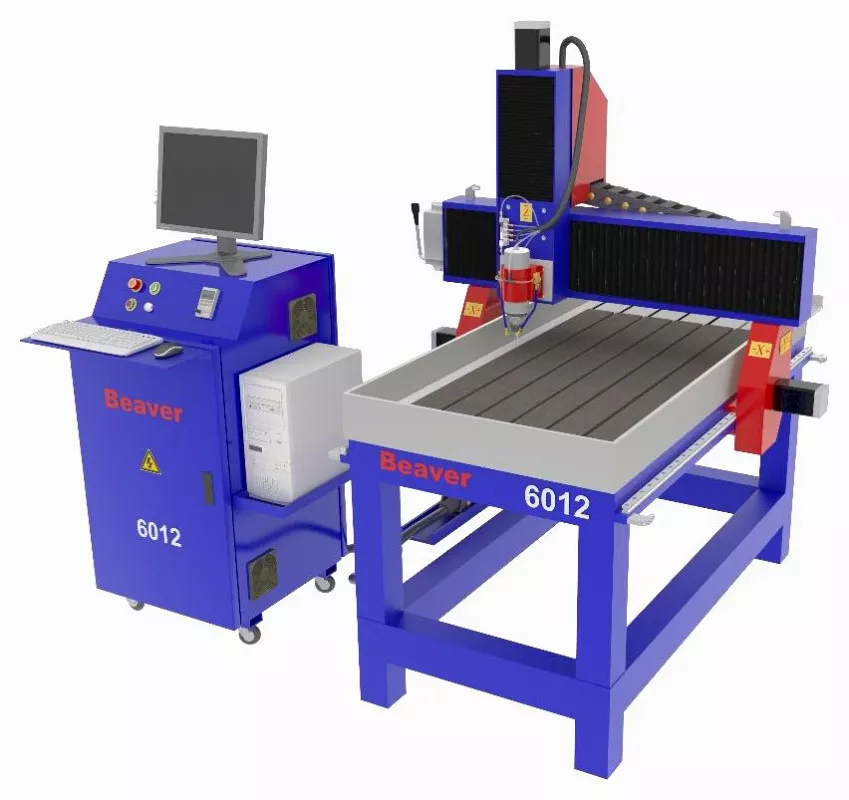

Фрезерный станок с ЧПУ Beaver STONE 0612 по камню: инженерный подход к обработке твердых материалов

Обработка камня всегда считалась одной из самых сложных задач в промышленности. Высокая абразивность материала, требования к точности геометрии и необходимость поддержания стабильности режимов резания предъявляют особые требования к металлообрабатывающему оборудованию. В сегменте малых и средних производств фрезерный станок с ЧПУ Beaver STONE 0612 по камню занимает уверенную позицию как решение, сочетающее промышленную надежность с доступностью для бизнеса.

В этой статье мы подробно разберем конструктивные особенности модели, ее технические характеристики, преимущества перед конкурентами, а также сферы применения. Материал будет полезен как владельцам гранитных мастерских, так и частным мастерам, планирующим расширение парка оборудования.

Конструктивные особенности и жесткость системы

Главная проблема при фрезеровке камня — вибрации. Если станок по металлу или дереву может простить некоторые огрехи жесткости станины, то при работе с гранитом или мрамором люфты и вибрации приводят к сколам заготовки и быстрому выходу инструмента из строя. Разработчики Beaver STONE 0612 сделали ставку на тяжелую портальную конструкцию.

Станина и портал

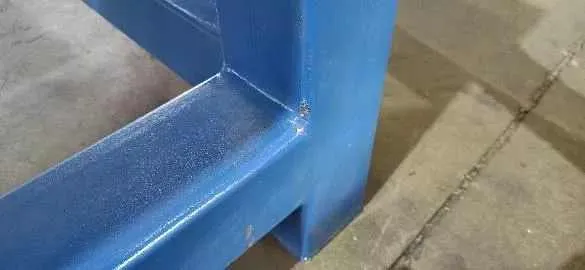

Базой служит массивная станина из цельносварной конструкции. В отличие от многих бюджетных аналогов, где используются алюминиевые профили, здесь применен толстостенный стальной прямоугольный профиль с последующей термообработкой для снятия внутренних напряжений. Масса оборудования составляет порядка 800–900 кг в зависимости от комплектации. Такая масса позволяет эффективно гасить инерционные колебания, возникающие при высокоскоростной обработке.

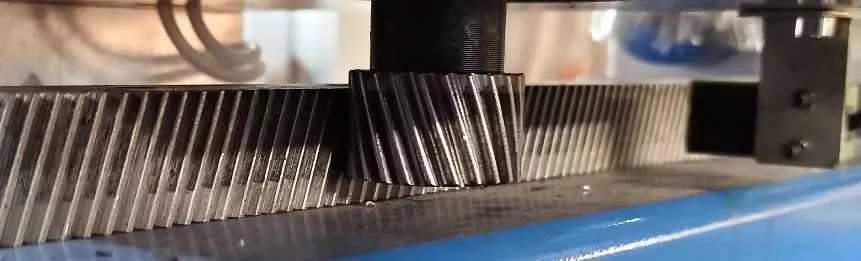

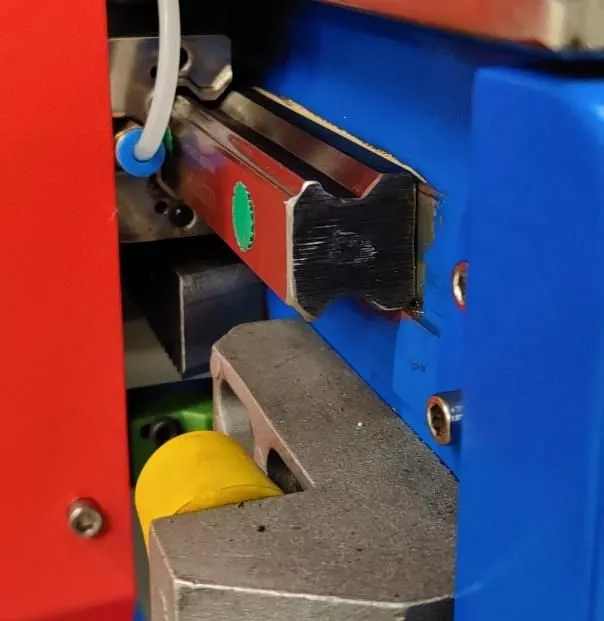

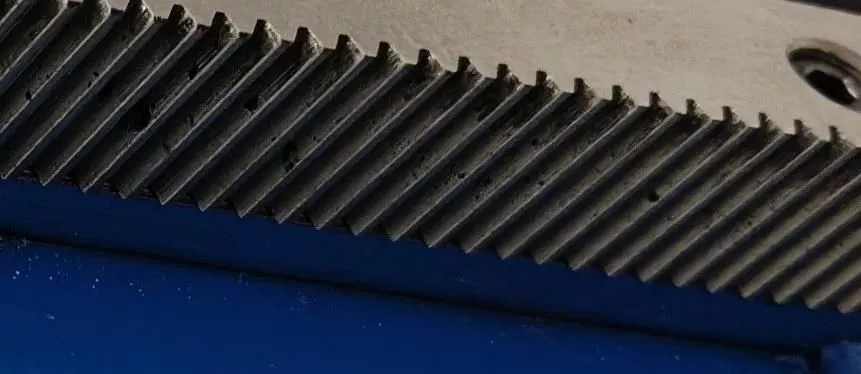

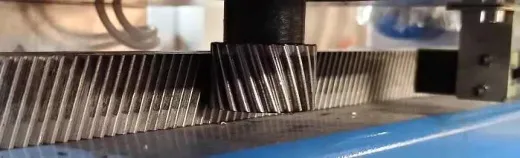

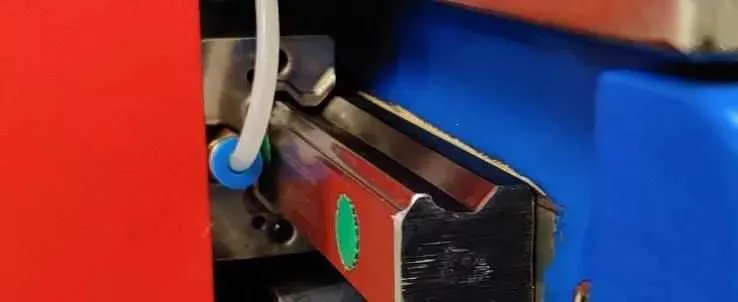

Портал выполнен по принципу «мост» и имеет усиленные ребра жесткости. Вертикальная ось (Z) обладает увеличенным вылетом, что позволяет использовать длинные инструменты для создания глубоких барельефов или выборки объемных форм. Направляющие на всех осях — японские или тайваньские шарико-винтовые передачи (ШВП) и профильные рельсы. Использование ШВП вместо зубчатых реек на осях X и Y обеспечивает нулевой люфт и микронную точность позиционирования, что критически важно при чистовой 3D-обработке.

Рабочее поле и обработка материалов

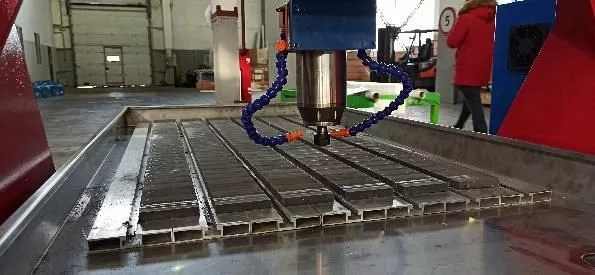

Модель получила свое название благодаря размерам рабочего поля — 600 на 1200 миллиметров. Это стандартный формат, который идеально подходит для изготовления столешниц, барных стоек, небольших архитектурных форм, а также для 80% рынка ритуальной продукции (памятники). Высота по оси Z обычно составляет 200–250 мм, что позволяет обрабатывать заготовки значительной толщины.

Станок Beaver STONE 0612 ориентирован на работу со следующими материалами:

• Натуральный камень: гранит, мрамор, оникс, травертин, известняк.

• Искусственный камень: агломераты (кварцевый агломерат, акриловый камень), керамогранит.

• Композиты: стеклопластик, углепластик (при использовании соответствующего инструмента).

Система охлаждения и защита узлов

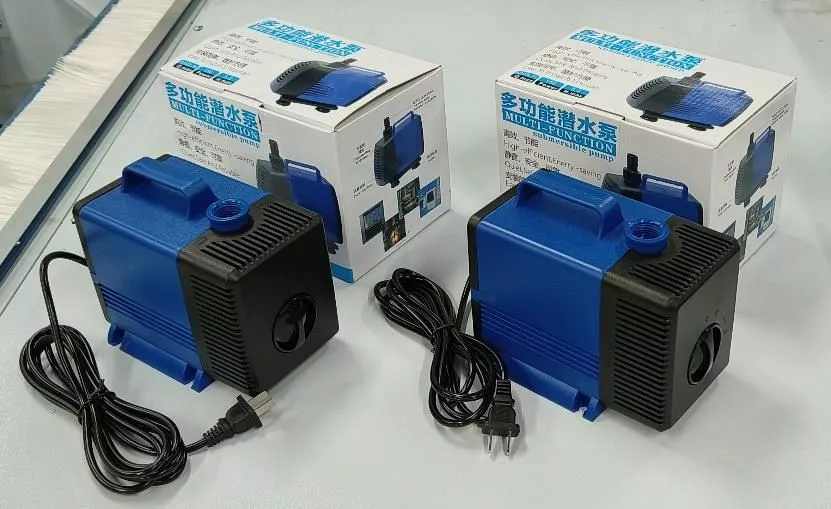

Обработка камня невозможна без обильного водяного охлаждения. Абразивная пыль, образующаяся при фрезеровке, моментально выводит из строя подвижные части оборудования, если они не защищены должным образом. В данном станке реализована комплексная система защиты.

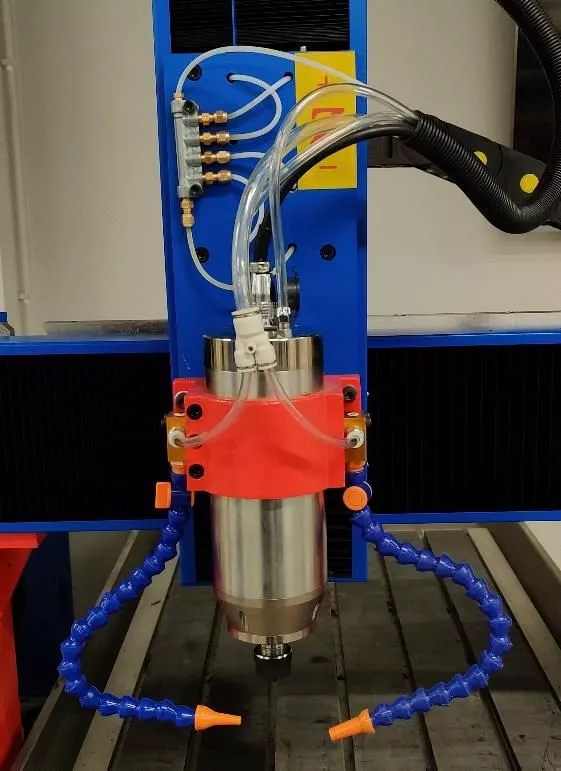

Шпиндель оснащен водяной рубашкой. В отличие от воздушного охлаждения, вода более эффективно отводит тепло от обмоток и подшипников при длительной работе на высоких нагрузках. Подача технической воды в зону резания осуществляется через форсунки, направленные непосредственно под инструмент. Это позволяет не только охлаждать резец, но и связывать мелкодисперсную пыль, предотвращая её распространение в цеху.

Для защиты направляющих и ШВП используются телескопические гармошки (пылезащитные кожухи) с высокой степенью герметичности. Дополнительно предусмотрена система продувки сжатым воздухом ходовых винтов, которая активируется по команде из системы управления. Это предотвращает налипание шлама на прецизионные поверхности.

Шпиндель и инструментальное оснащение

Сердцем любого гравировально-фрезерного станка является шпиндель. Для модели 0612 предлагаются два основных варианта:

1. Шпиндель с жидкостным охлаждением мощностью 4.5–5.5 кВт. Этого достаточно для черновой выборки гранита диаметром инструмента до 16–20 мм. Шпиндель оснащен коническим патроном (чаще всего ER20 или ER32), что обеспечивает надежную фиксацию инструмента с минимальным биением.

2. Опционально: шпиндель мощностью 7.5 кВт. Увеличенная мощность позволяет использовать более крупный инструмент (до 30 мм) для форсированной черновой обработки, сокращая время изготовления крупногабаритных изделий.

Частота вращения шпинделя регулируется в широком диапазоне (обычно от 0 до 18000 об/мин). Для обработки камня характерны низкие обороты (6000–12000 об/мин) при работе с твердыми породами и высокие — для полировки и финишной обработки.

Система управления и программное обеспечение

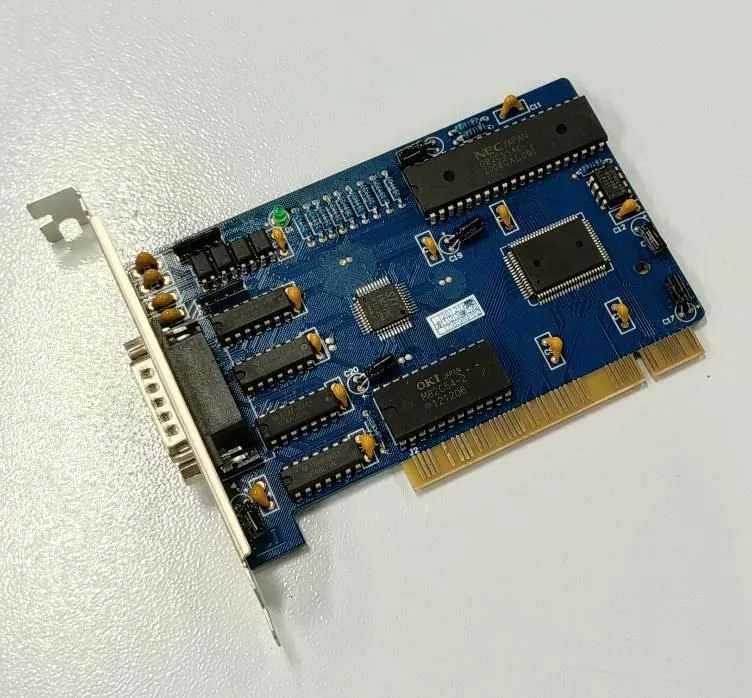

Станок Beaver STONE 0612 поставляется в двух основных конфигурациях систем управления: на базе контроллера RichAuto (A11, A15) или на основе промышленных компьютеров с NCStudio.

RichAuto — это наиболее распространенный вариант для камнеобрабатывающих станков в СНГ. Основные преимущества:

• Поддержка плавного пуска шпинделя;

• Функция автоматического определения инструмента (датчик высоты);

• Широкий набор G-кодов;

• Возможность работы в ручном режиме через джойстик (машинный пульт).

С точки зрения программного обеспечения, станок поддерживает стандартные САМ-системы: ArtCAM, Type3, Aspire, а также более профессиональные пакеты для 3D-моделирования, такие как PowerMill или SolidCAM. Для работы с плоскими формами (раскрой плит) часто используется программное обеспечение для оптимизации раскроя.

Преимущества Beaver STONE 0612 перед аналогами

Рассматривая рынок фрезерных станков по камню с ЧПУ в классе 600х1200 мм, можно выделить несколько конкурентных преимуществ данной модели.

1. Соотношение цена / ресурс

В отличие от европейских производителей (например, CMS Brembana или SCM), Beaver STONE 0612 предлагает сопоставимую жесткость конструкции при значительно более низкой стоимости входа. По сравнению с китайскими «серыми» станками, преимуществом является наличие официальной сервисной поддержки, адаптированной документации на русском языке и гарантийных обязательств.

2. Универсальность применения

Многие станки узко заточены либо только под 2D-раскрой, либо под 3D-моделирование. Конструкция Beaver 0612 позволяет одинаково эффективно выполнять:

• Плоскостную гравировку (портреты на памятниках);

• Объемную 3D-фрезеровку (барельефы, скульптуры малых форм);

• Прямолинейную и криволинейную резку заготовок;

• Сверление отверстий под монтаж (под смесители, дюбеля).

3. Эргономика

Станок спроектирован с учетом особенностей камнеобработки. Высокая рабочая зона позволяет устанавливать поддон для сбора шлама без ущерба для доступа оператора. Боковые стенки (защитные ограждения) предотвращают разбрызгивание воды по цеху.

Сферы применения и коммерческая эффективность

Инвестиции в камнеобрабатывающее оборудование окупаются за счет расширения ассортимента услуг и сокращения ручного труда. Рассмотрим, какие изделия можно изготавливать на Beaver STONE 0612.

Ритуальная продукция

Самый распространенный сегмент. Станок позволяет выполнять:

• Гравировку портретов на полированных гранитных плитах (черно-белая растушевка, лазерная графика, имитация фотографии);

• Нанесение текста (паспортные данные, эпитафии);

• Выборку ниш под фотокерамику;

• Изготовление подставок под вазы, цветочниц.

Интерьерная и ландшафтная архитектура

Благодаря рабочему полю 1200 мм, станок идеален для создания:

• Столешниц для кухонь и ванных комнат (с точной вырезкой отверстий под мойки и варочные панели);

• Подоконников сложной формы;

• Ступеней и облицовочных плит с фаской;

• Фонтанов и малых архитектурных форм (шары, кубы с объемной резьбой);

• Каминных порталов.

Художественная обработка

Высокая жесткость станка позволяет реализовывать сложные художественные проекты:

• 3D-барельефы (иконы, животные, абстрактные композиции);

• Изготовление бильярдных столов (борта из натурального камня);

• Тактильные плитки и элементы городской навигации.

Особенности эксплуатации и обслуживания

Чтобы фрезерный станок Beaver STONE 0612 прослужил более 10 лет без капитального ремонта, необходимо соблюдать ряд правил.

Водоподготовка. Качество воды напрямую влияет на ресурс шпинделя. Рекомендуется использовать не водопроводную воду (из-за жесткости и примесей), а дистиллят или пропускать воду через систему фильтрации и магнитные уловители металлической стружки. Для охлаждения шпинделя используется замкнутый контур (антифриз или дистиллят).

Регулярное техническое обслуживание. Ежесменное обслуживание включает:

• Очистку гармошек от налипшего шлама;

• Проверку уровня воды в баке;

• Смазку направляющих (автоматическая или ручная централизованная система);

• Осмотр инструмента на предмет износа алмазного слоя.

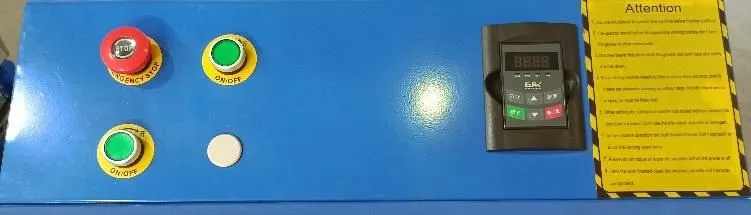

Электропитание. Для стабильной работы преобразователя частоты (инвертора) шпинделя необходимо качественное заземление и стабилизатор напряжения, так как пусковые токи двигателя могут создавать помехи и перекосы фаз.

Технические характеристики (сводные данные)

Для систематизации информации приведем ключевые параметры станка:

Заключение

Фрезерный станок с ЧПУ Beaver STONE 0612 по камню представляет собой оптимальное решение для производственных задач средней сложности. Он удачно балансирует между компактностью, необходимой для небольших мастерских, и производительностью, достаточной для выполнения коммерческих заказов в промышленных масштабах.

Промышленная жесткость станины, использование прецизионных ШВП, мощная система водяного охлаждения и защита рабочих узлов делают эту модель надежным рабочим инструментом, а не хобби-устройством. Выбор Beaver STONE 0612 будет оправданным решением для предпринимателей, ориентированных на качественную 3D-обработку гранита, мрамора и искусственных агломератов.

Перед покупкой рекомендуется запросить у поставщика тестовый образец обработки (тестовый файл) на вашем материале, чтобы оценить качество поверхности и скорость работы непосредственно на оборудовании, которое планируется к поставке.
