Фрезерный станок TS-1530M по камню

Фрезерный станок с ЧПУ TS-1530M по камню: полный обзор технических характеристик и возможностей

Современная обработка камня требует не только мастерства, но и высокотехнологичного оборудования, способного обеспечить точность, производительность и стабильность результата. Фрезерный станок TS-1530M по камню с числовым программным управлением — это именно такой инструмент, созданный для профессиональной работы с натуральным и искусственным камнем, а также широким спектром других материалов. В данной статье мы подробно разберем его технические характеристики, конструктивные особенности и области применения, чтобы помочь вам принять взвешенное решение о приобретении этого оборудования.

Назначение и область применения станка TS-1530M

Фрезерный станок TS-1530M предназначен для высококачественного фрезерования и гравирования в 2D и 3D плоскостях. Основная сфера его применения — обработка натурального камня (гранит, мрамор, известняк) и искусственного камня. Однако универсальность оборудования позволяет эффективно работать и с другими материалами: древесиной, композитами, цветными металлами, полистиролами, оргстеклом и модельным пластиком.

Станок широко используется для:

• изготовления памятников и надгробных плит;

• создания барельефов и объемных панно;

• резьбы по камню и художественной обработки;

• производства декоративных элементов фасадов и колонн;

• гравировки логотипов, букв и сувенирной продукции;

• изготовления прессформ и обработки мастер-моделей.

Увеличенная рабочая область 1500×3000 мм позволяет обрабатывать крупногабаритные заготовки, что делает станок незаменимым в производстве архитектурного декора и ритуальной продукции.

Технические характеристики фрезерного станка TS-1530M

Габаритные размеры и вес

Станок имеет внушительные размеры: длина 4000 мм, ширина 2350 мм, высота 2000 мм. Масса оборудования составляет 1300 кг, что обеспечивает необходимую устойчивость и жесткость конструкции при обработке твердых материалов. Такие габариты требуют наличия просторного производственного помещения и качественного основания для установки.

Рабочий стол и зона обработки

Размеры рабочего стола станка — 1500×3000 мм, что полностью соответствует максимальным размерам зоны обработки по осям X и Y. Это позволяет обрабатывать стандартные листы материала без необходимости дополнительной переустановки заготовки. Рабочий стол выполнен по механическому типу с Т-образными пазами для надежного крепления заготовок. Дополнительно стол покрыт упрочненным капролоном, а по бокам обшит листами из нержавеющей стали для защиты рабочего пространства от брызг и каменной пыли.

Перемещение шпинделя по оси Z составляет 500 мм, что позволяет обрабатывать заготовки значительной высоты и выполнять глубокую выборку материала.

Система управления

Станок оснащен современной системой ЧПУ Rich Auto A11 с DSP-пультом. Эта система обеспечивает удобное программирование и управление тремя осями. Поддерживаются управляющие программы в формате G-code, что обеспечивает совместимость с большинством CAD/CAM-систем. Программное обеспечение JD Paint входит в комплектацию.

Направляющие и передачи

Одной из ключевых особенностей станка являются линейные направляющие квадратного типа по всем осям (X, Y, Z). Такое решение обеспечивает высокую жесткость конструкции, точность позиционирования и длительный срок службы. Направляющие имеют сечение 20 мм и обладают высокой динамической грузоподъемностью.

По осям X и Y используется косозубая передача шестерня-рейка. Косозубая рейка обеспечивает увеличенное сцепление в паре рейка-шестерня, что повышает точность работы и позволяет развивать более высокие скорости по сравнению с прямозубой передачей. По оси Z применяется шарико-винтовая передача (ШВП), которая исключает люфт и обеспечивает высокоточное перемещение шпинделя.

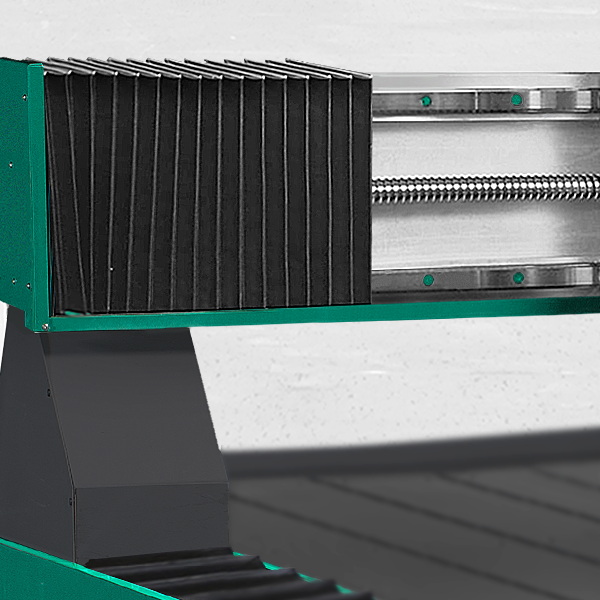

Все направляющие надежно защищены шторками от попадания каменной стружки и смазочно-охлаждающей жидкости, что существенно продлевает ресурс оборудования.

Электродвигатели и приводы

За перемещение по осям отвечают сервогибридные (сервошаговые) двигатели Leadshine мощностью 450 Вт. Эти двигатели обеспечивают высокую точность позиционирования, синхронизированы через центральный процессор и демонстрируют стабильную работу даже в тяжелых условиях эксплуатации.

Скорость рабочего хода составляет до 18 м/мин, скорость холостого хода — до 20 м/мин. Такие показатели обеспечивают высокую производительность при сохранении качества обработки.

Шпиндель

Станок оснащен шпинделем мощностью 5,5 кВт с частотой вращения до 24 000 об/мин. Высокая частота вращения позволяет эффективно обрабатывать твердые материалы, такие как гранит и мрамор. Тип охлаждения шпинделя — водяное принудительное, что обеспечивает стабильность работы при длительных нагрузках и предотвращает перегрев оборудования.

В комплектацию входит цанговый патрон ER25, максимальный посадочный диаметр инструмента — 16 мм. Система смены инструмента — ручная, с фиксацией гайкой.

Дополнительные системы и функции

Станок оснащен электронным датчиком высоты, который позволяет автоматически измерять длину инструмента и высоту заготовки. Это существенно упрощает настройку и повышает точность обработки.

Система смазки — ручная, осуществляется шприцеванием. Предусмотрена возможность автосмазки ручной помпой.

Электрокомпоненты производства Leadshine гарантируют надежность и стабильность работы всех систем станка.

Гарантия на станок составляет 1 год.

Преимущества фрезерного станка TS-1530M

Высокая точность и жесткость конструкции

Благодаря линейным направляющим квадратного типа по всем осям и жесткой сварной станине, станок обеспечивает высокую точность обработки даже при работе с твердыми породами камня. Отсутствие люфтов в передачах гарантирует стабильность результатов на протяжении всего срока службы.

Универсальность обработки

Станок способен обрабатывать не только камень, но и древесину, пластик, композиты и цветные металлы. Это делает его универсальным решением для мастерских и производств, работающих с различными материалами.

Производительность

Высокие скорости рабочего и холостого хода (до 18 и 20 м/мин соответственно) в сочетании с мощным шпинделем позволяют быстро выполнять объемные заказы без потери качества.

Надежность и долговечность

Защита направляющих шторками, качественные комплектующие Leadshine и продуманная система охлаждения обеспечивают длительный срок службы оборудования даже при интенсивной эксплуатации.

Удобство обслуживания

Ручная система смазки проста в обслуживании, а доступ к основным узлам станка облегчает проведение регламентных работ.

Рекомендации по выбору и эксплуатации

При выборе фрезерного станка для обработки камня важно обращать внимание не только на технические характеристики, но и на реальные отзывы пользователей, а также наличие сервисной поддержки у поставщика. Станок TS-1530M от производителя TOPSTANKI зарекомендовал себя как надежное оборудование для профессиональной обработки камня.

При эксплуатации рекомендуется:

• использовать качественные фрезы, соответствующие обрабатываемому материалу;

• своевременно проводить смазку направляющих;

• контролировать уровень охлаждающей жидкости;

• регулярно очищать рабочую зону от каменной пыли и стружки.

Заключение

Фрезерный станок TS-1530M по камню с ЧПУ представляет собой современное высокотехнологичное оборудование, сочетающее в себе мощность, точность и универсальность. Широкое рабочее поле 1500×3000 мм, производительный шпиндель 5,5 кВт с водяным охлаждением, надежные линейные направляющие и прецизионные передачи делают его оптимальным выбором для производства памятников, архитектурного декора, сувенирной продукции и многих других изделий из камня и сопутствующих материалов. Приобретение данного станка — это инвестиция в качество, производительность и долгосрочный успех вашего бизнеса.
