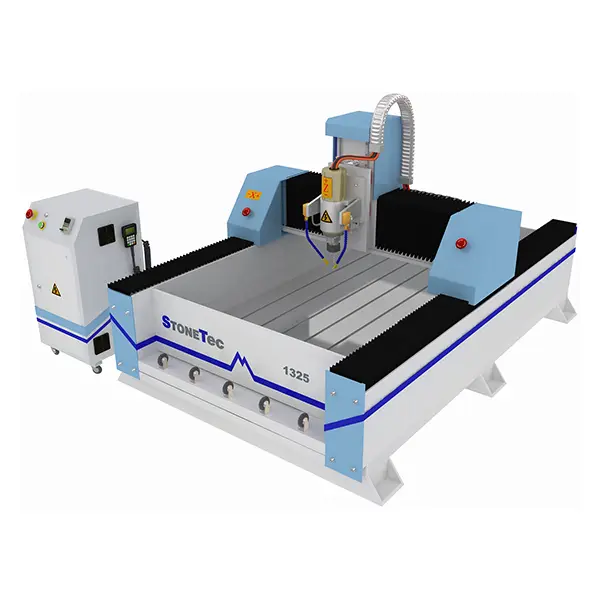

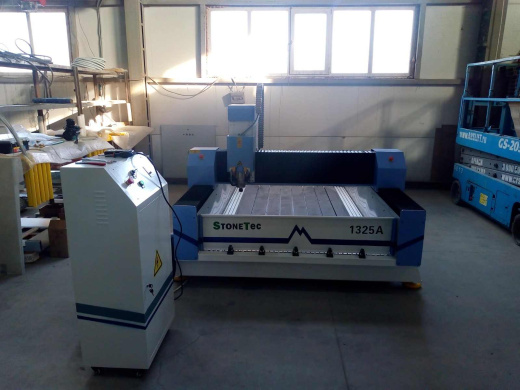

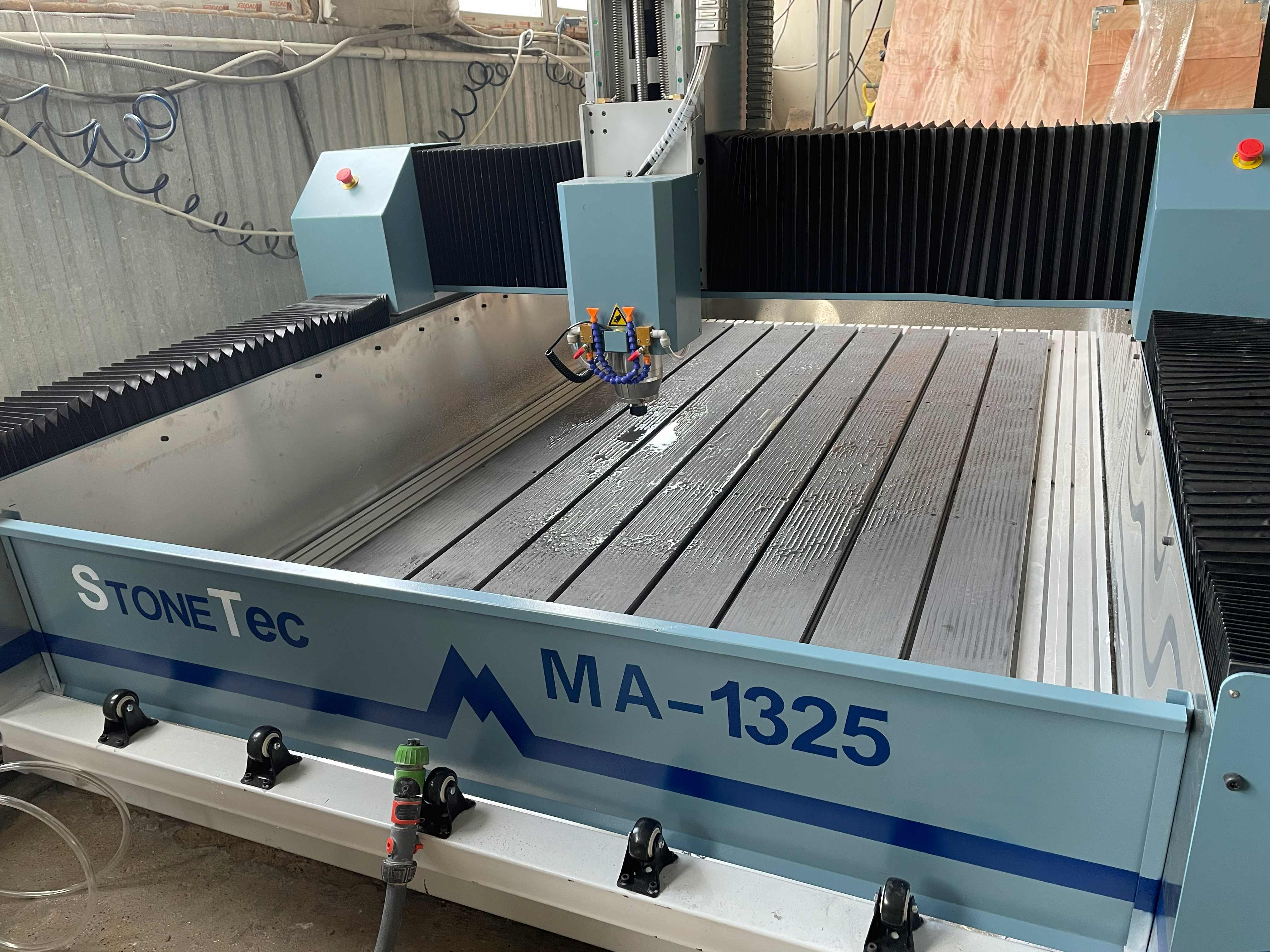

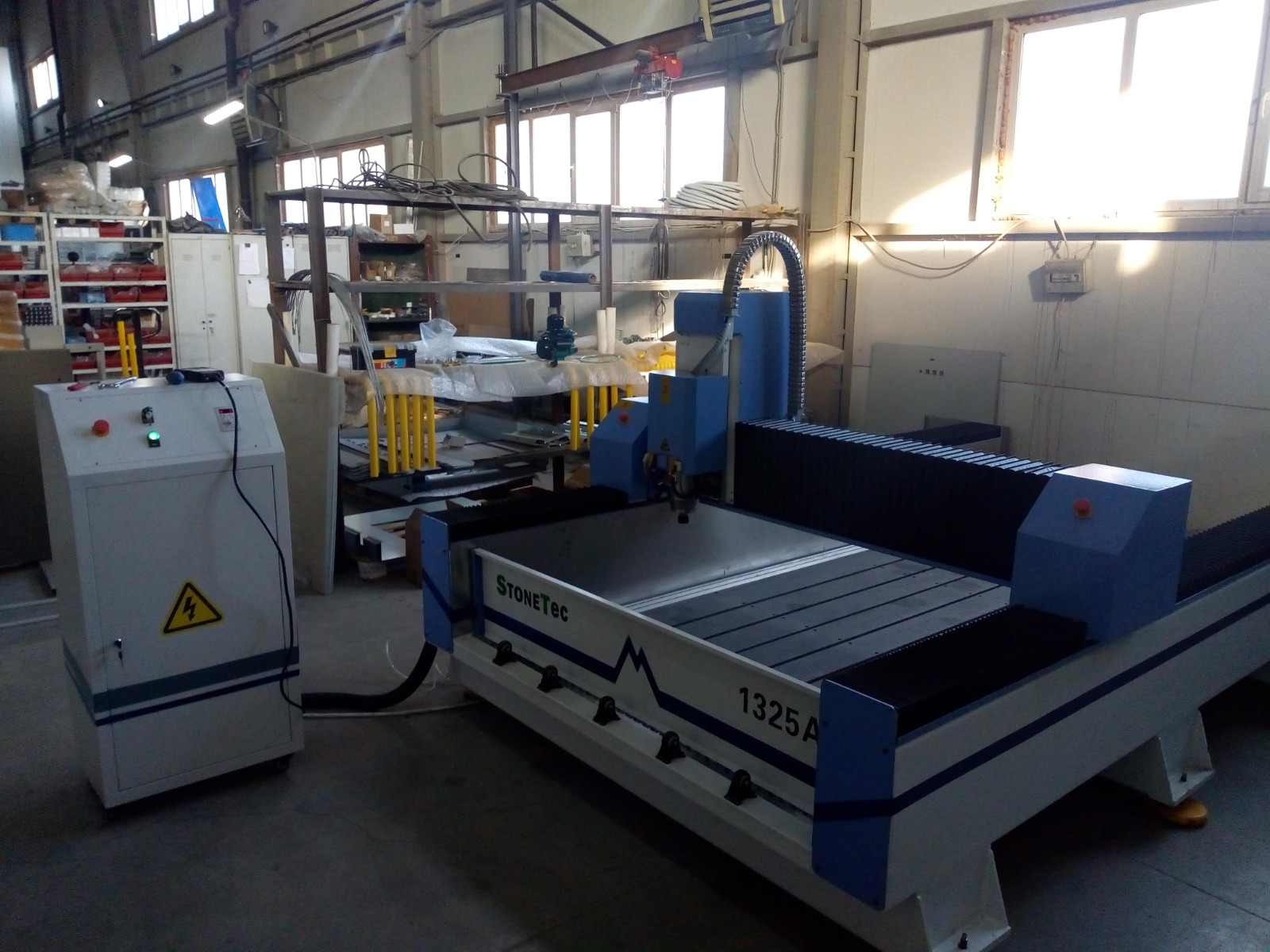

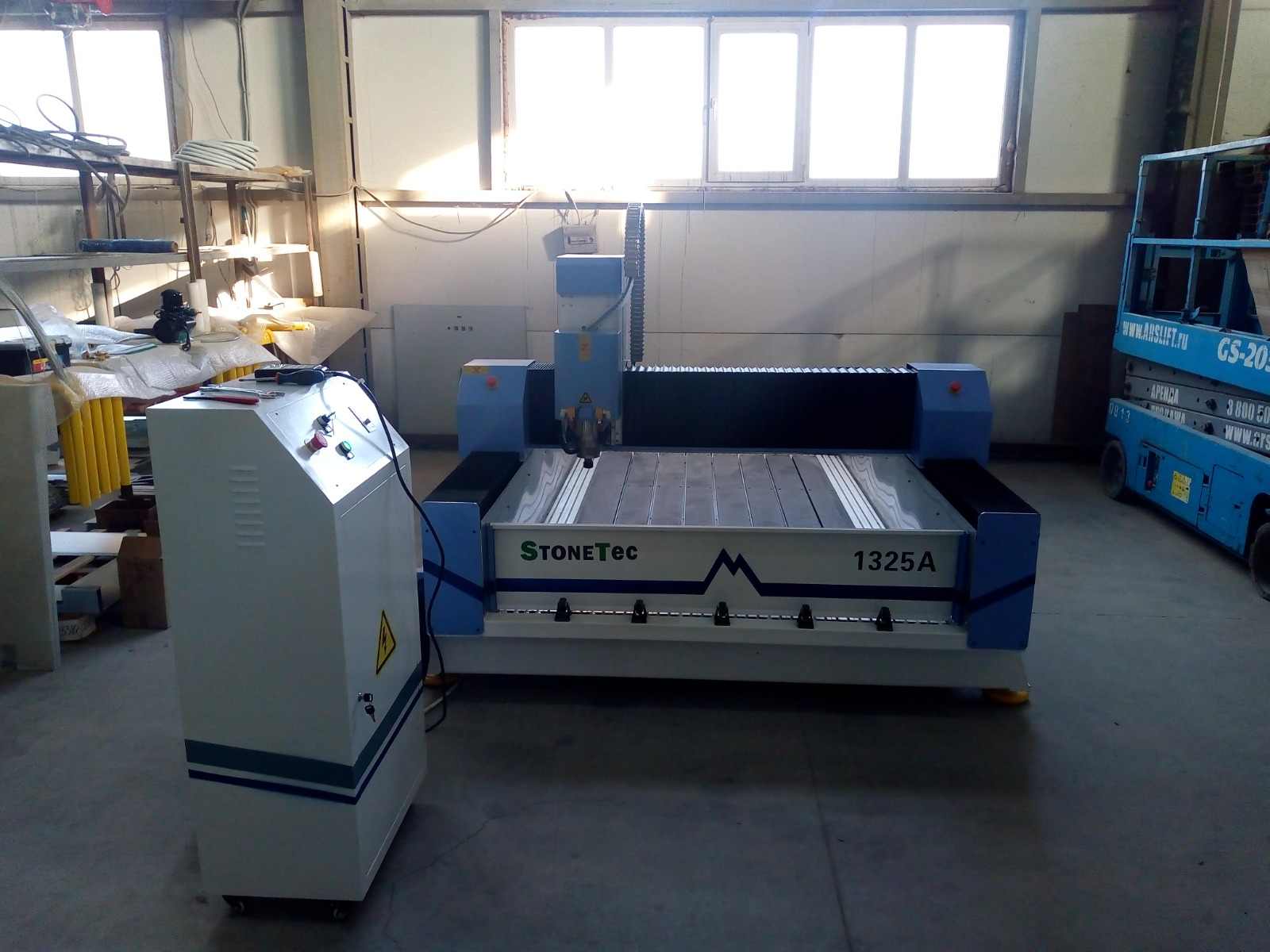

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325

Интеллектуальная обработка камня: обзор фрезерно-гравировального станка StoneTec 1325 с системой Rich Auto A11

Рынок камнеобрабатывающего оборудования сегодня предъявляет жесткие требования к точности, производительности и надежности станков. Одним из наиболее сбалансированных решений для малого и среднего бизнеса, специализирующегося на изготовлении памятников, столешниц и архитектурного декора, является фрезерно-гравировальный станок с ЧПУ StoneTec 1325 Rich Auto A11. Это оборудование представляет собой симбиоз проверенной временем портальной конструкции с современной системой автоматизации, позволяющей значительно сократить время наладки и повысить качество готовых изделий.

Конструктивные особенности и жесткость системы

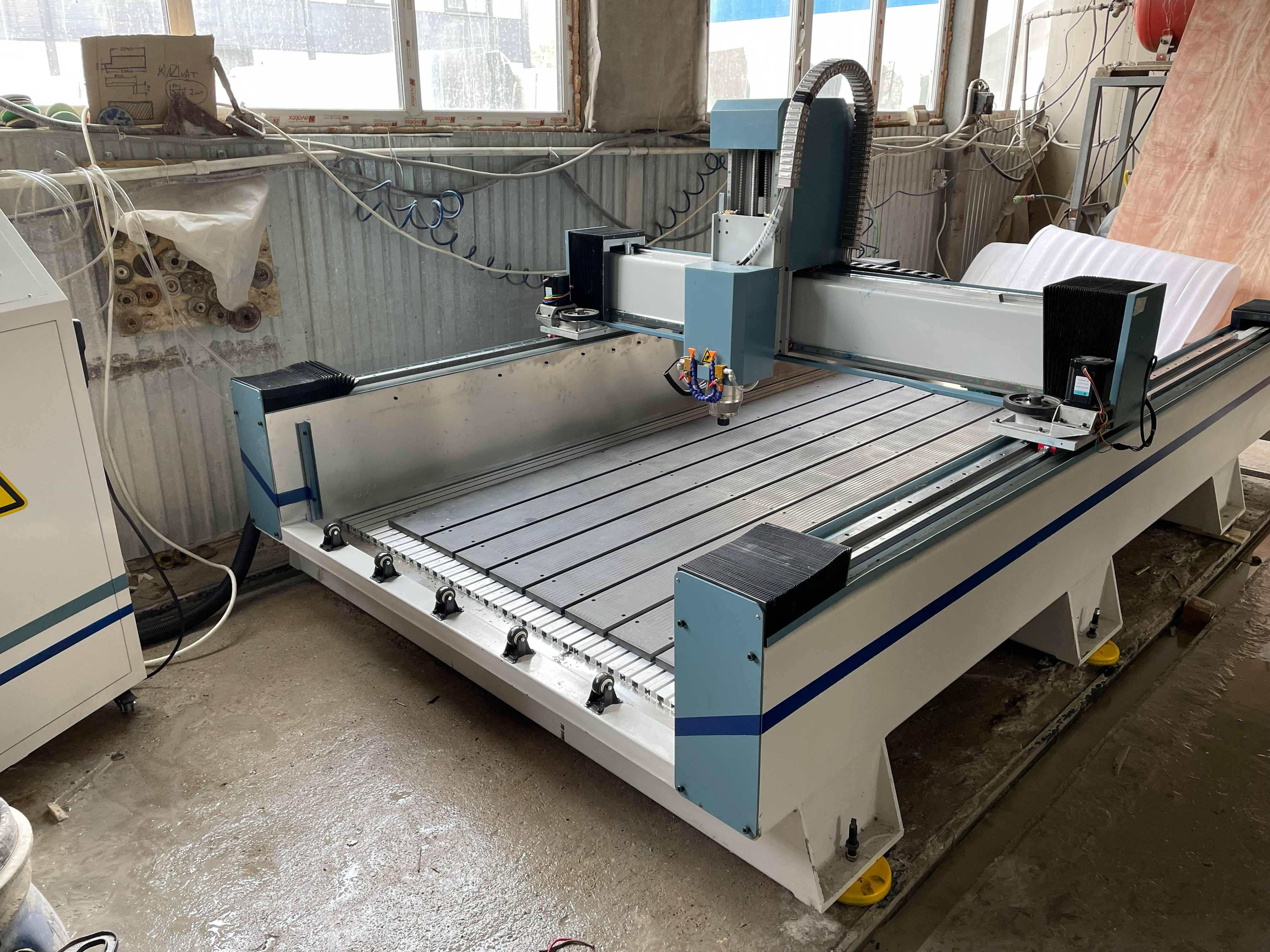

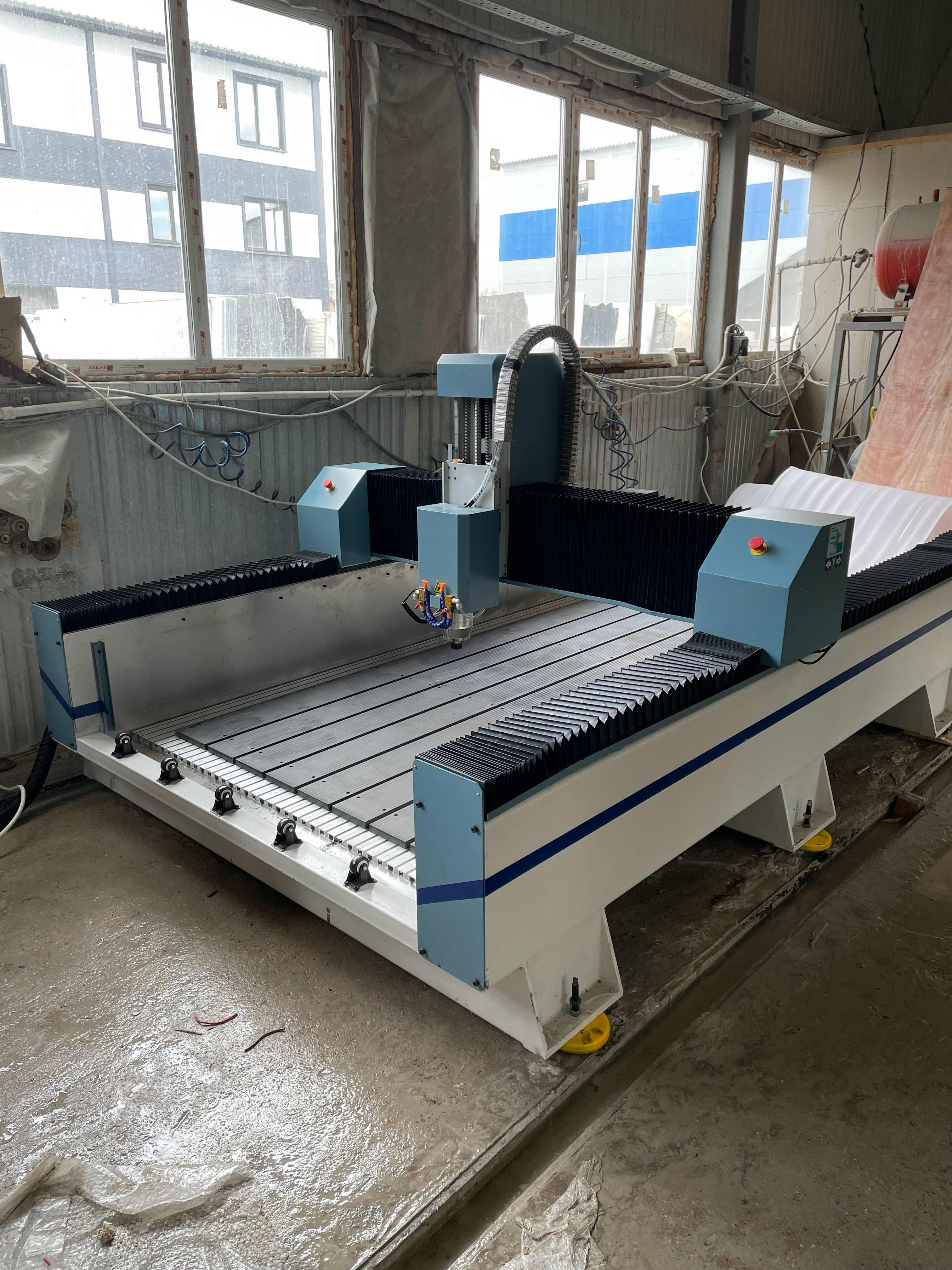

В основе любого гравировально-фрезерного станка по камню лежит станина. Для модели StoneTec 1325 производитель применил массивную сварную конструкцию из толстостенного профиля. После сварки рама проходит этап старения (вибрационную обработку) для снятия внутренних напряжений металла. Это критически важно при работе с твердыми породами, такими как гранит или габбро-диабаз, где вибрации являются главным врагом точности.

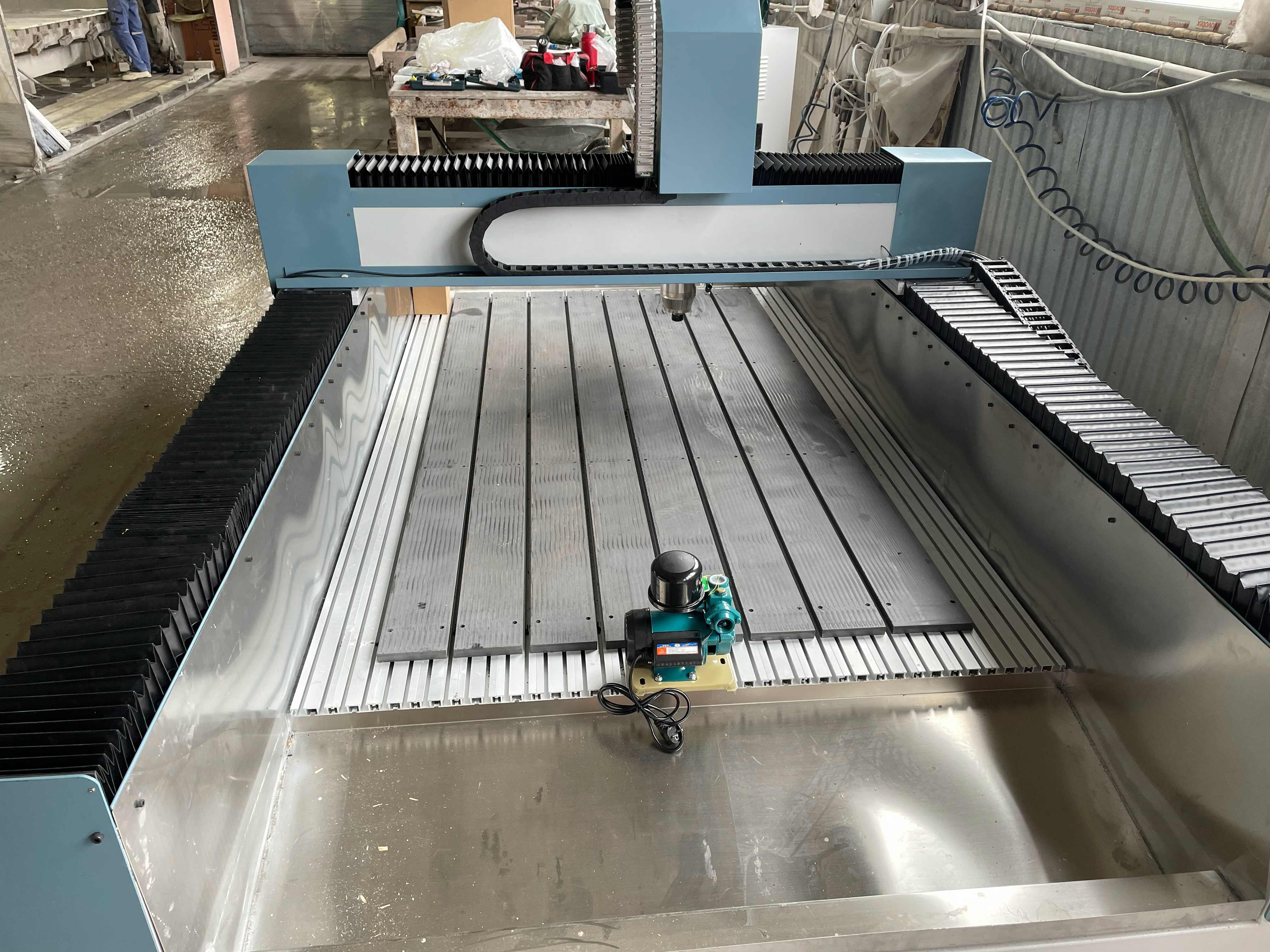

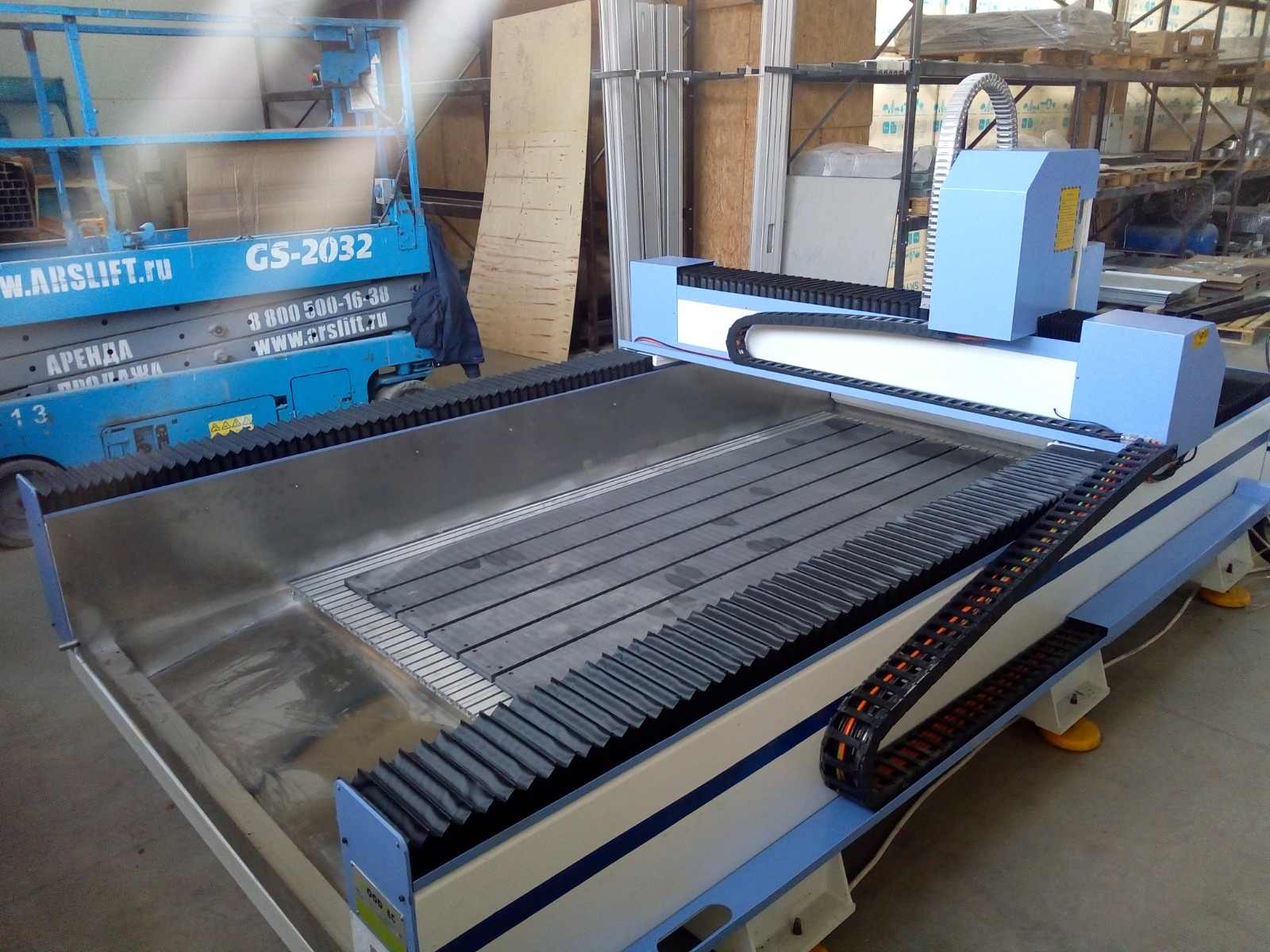

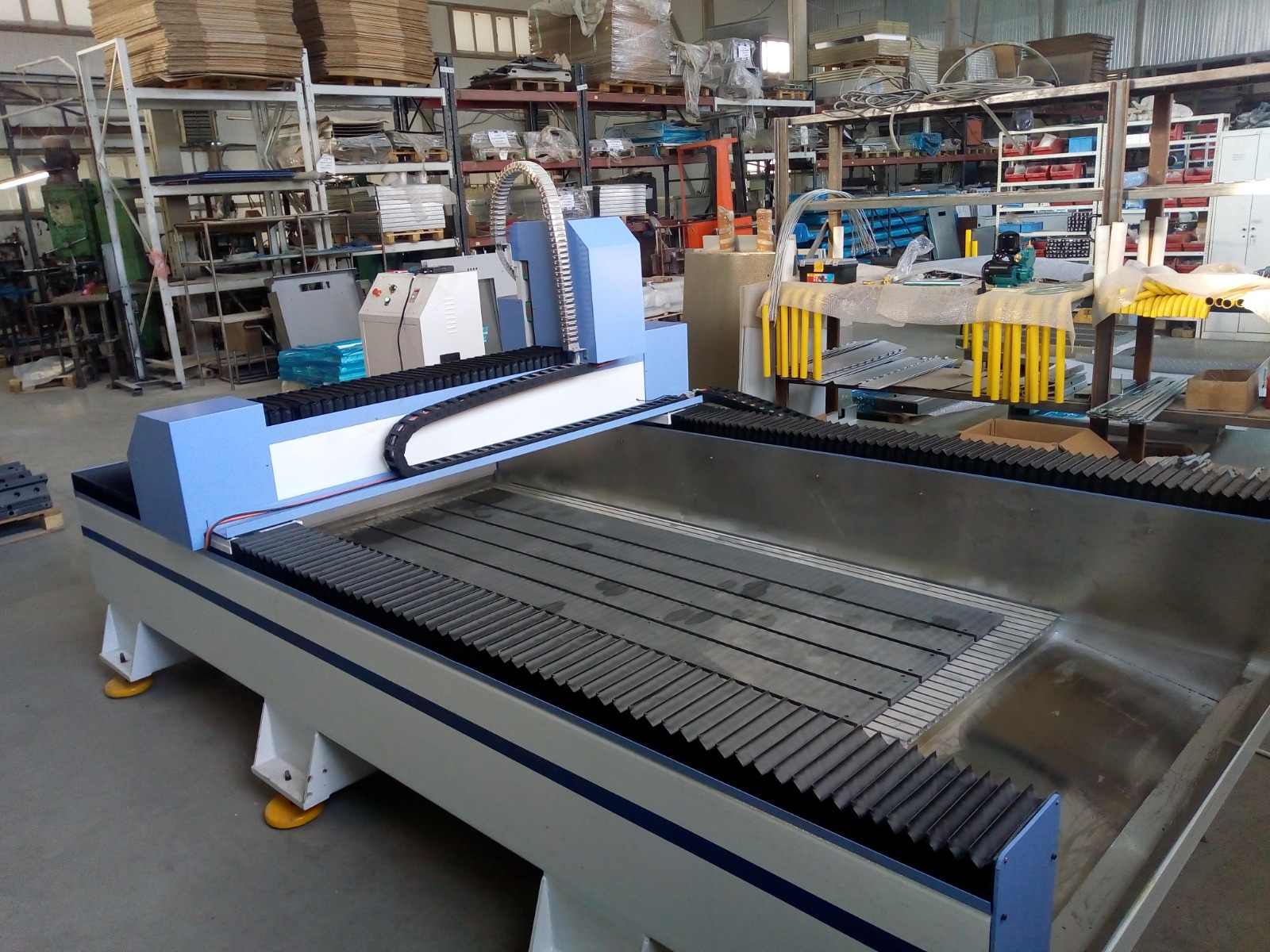

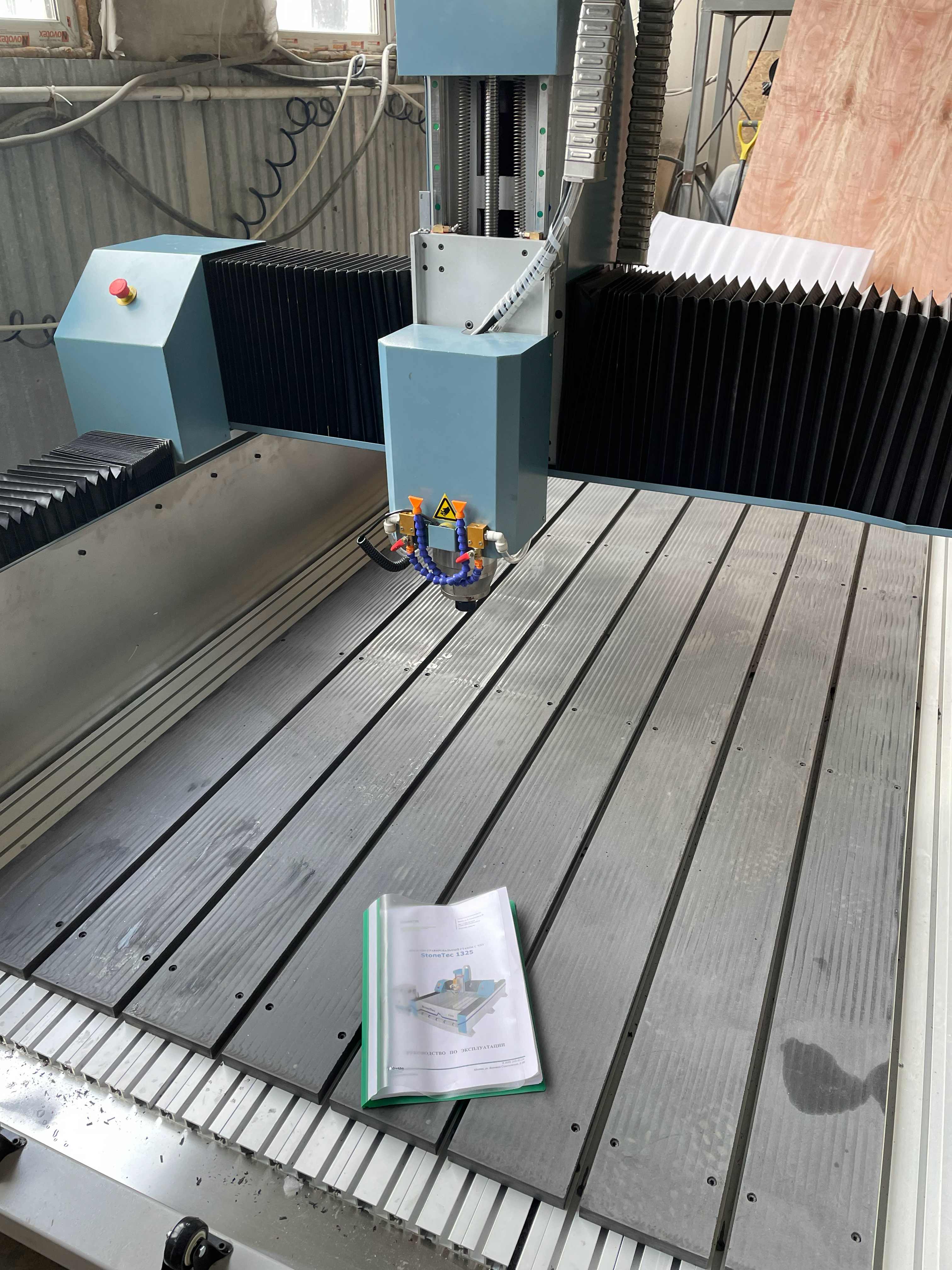

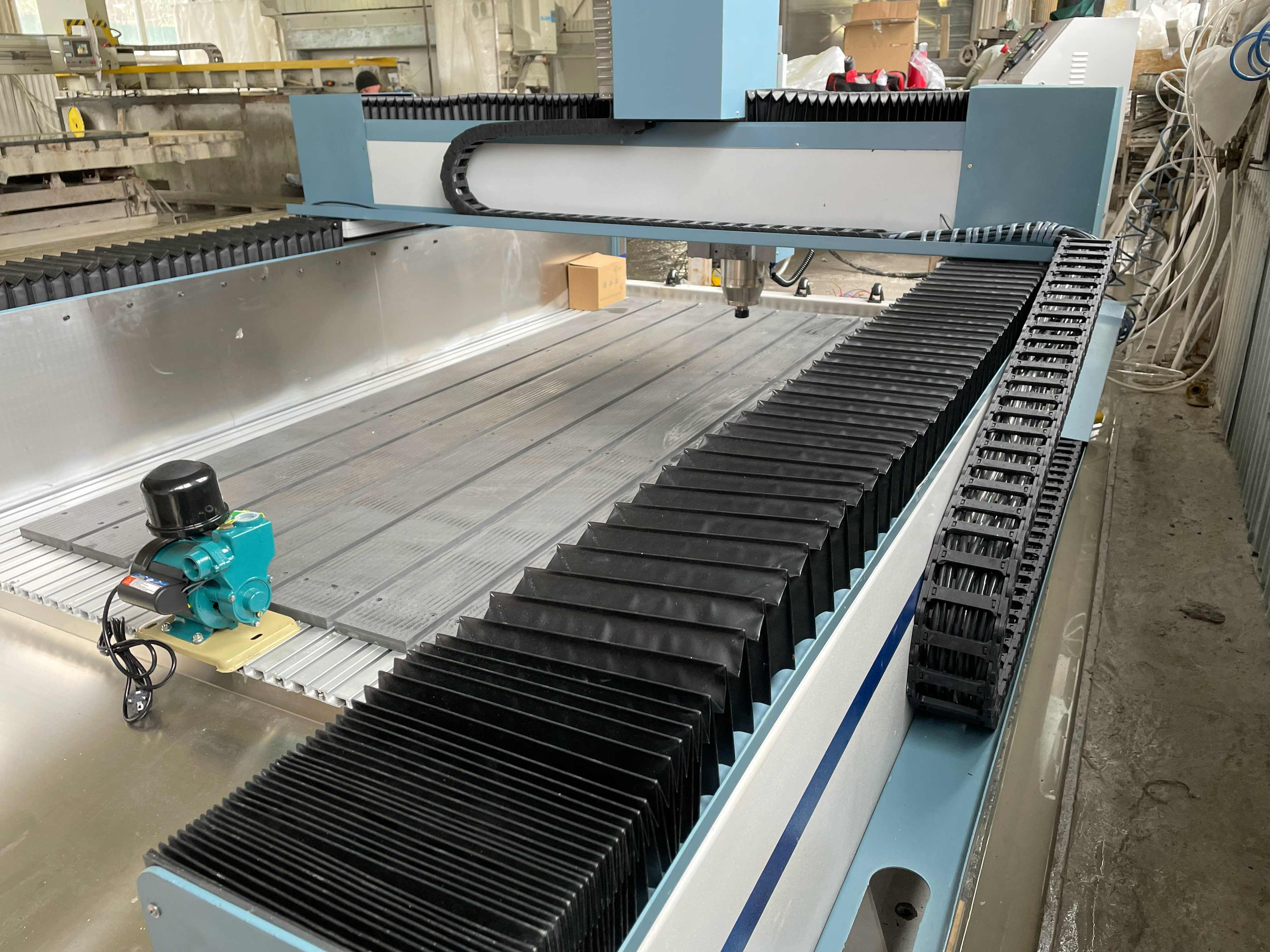

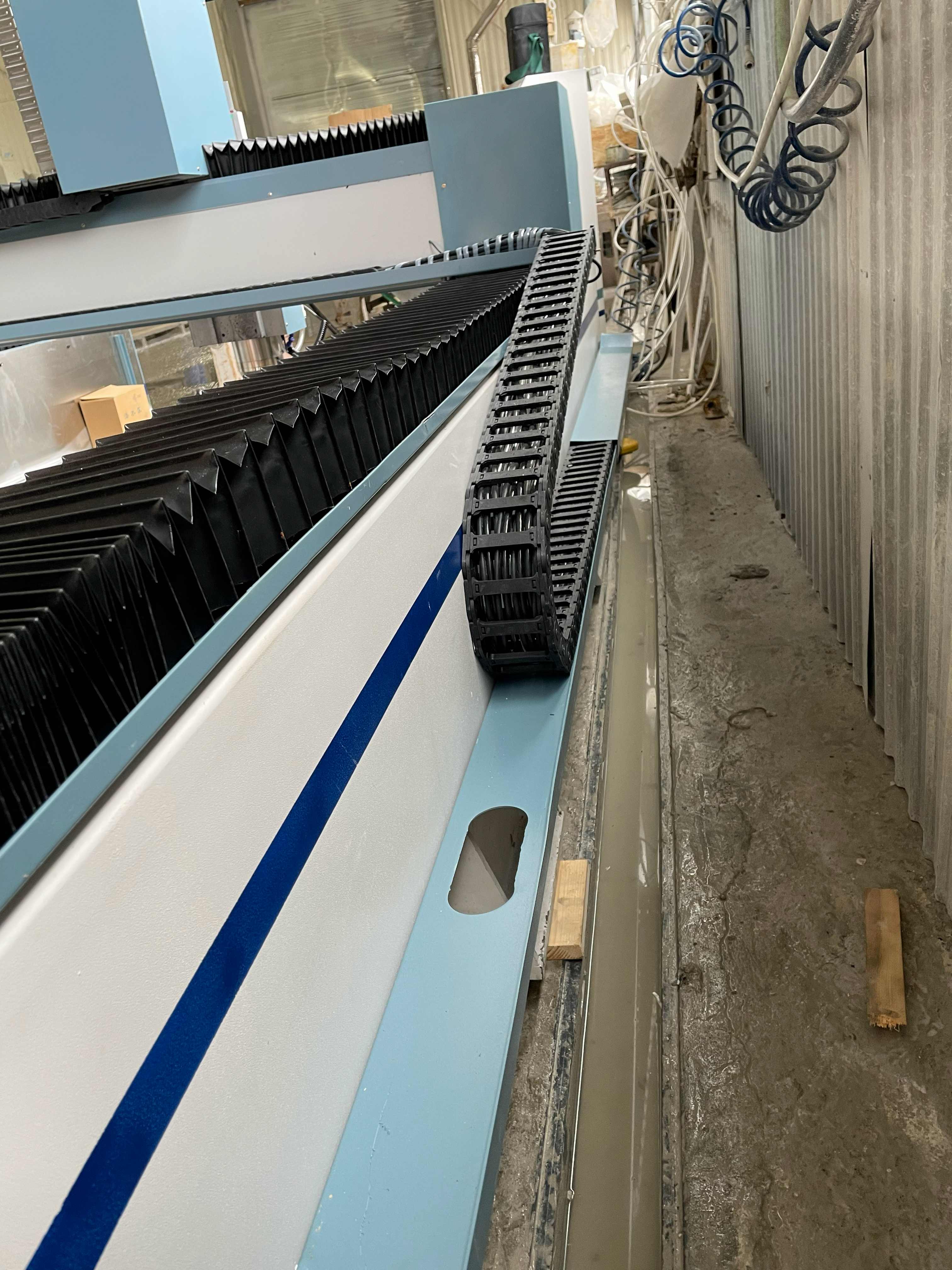

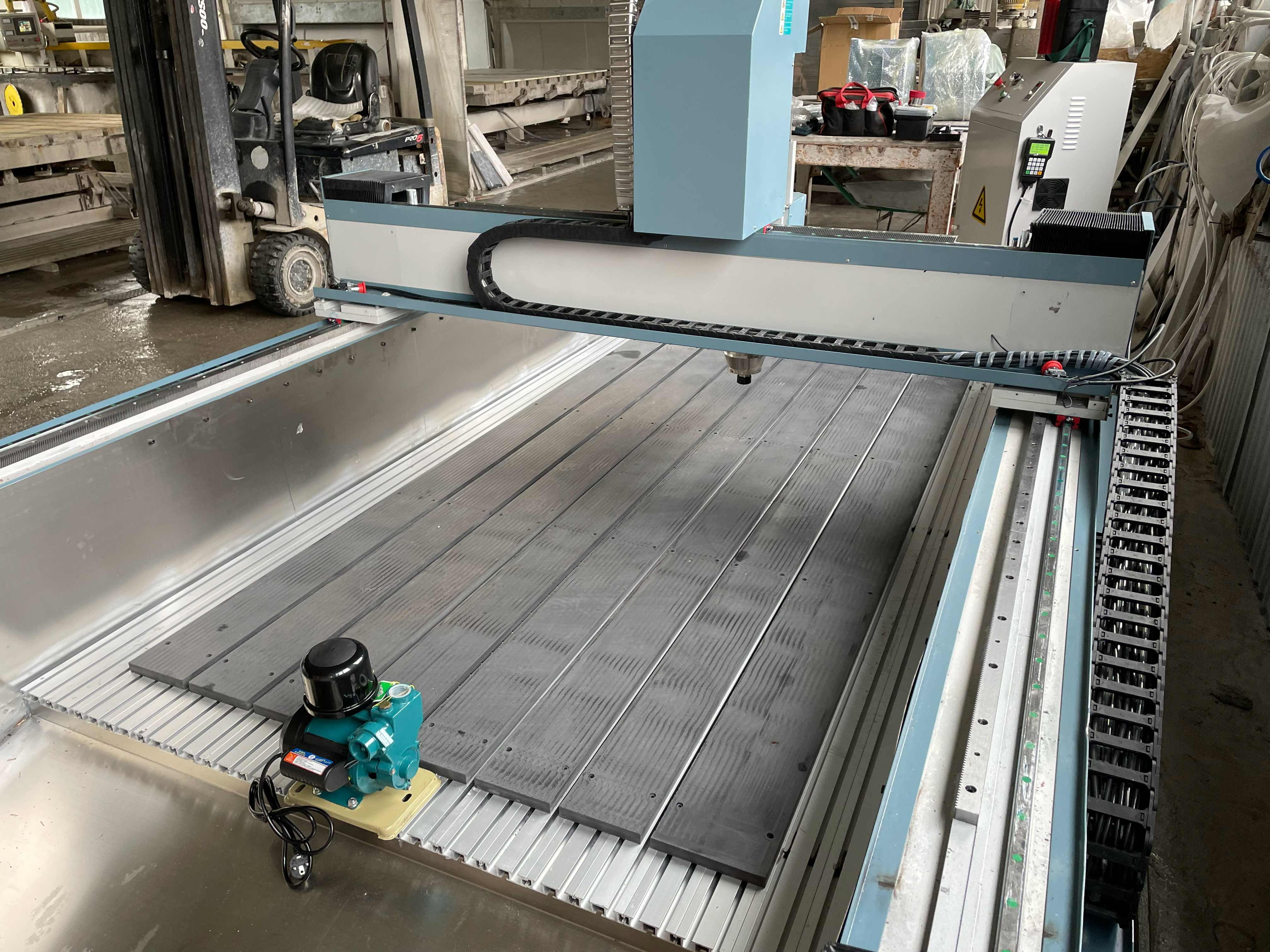

Рабочее поле станка составляет 1300 на 2500 миллиметров. Формат 1325 считается универсальным стандартом: он позволяет обрабатывать как стандартные заготовки для памятников (скифы, тумбы), так и крупногабаритные листы искусственного камня для столешниц. Направляющие по осям X и Y — это японские рельсы с высокой степенью герметизации (HIWIN или аналоги). Зона обработки защищена от попадания абразивной пыли и воды телескопическими гармошками, что напрямую влияет на ресурс узлов линейного перемещения.

Технология Rich Auto A11: что это дает?

Ключевой особенностью данной модели является наличие автоматической системы смены инструмента Rich Auto A11. В отличие от бюджетных станков, где оператор вынужден останавливать процесс для ручной замены фрезы, система A11 автоматизирует этот процесс. Комплектация включает в себя линейный магазин инструментов.

Преимущества системы Rich Auto A11:

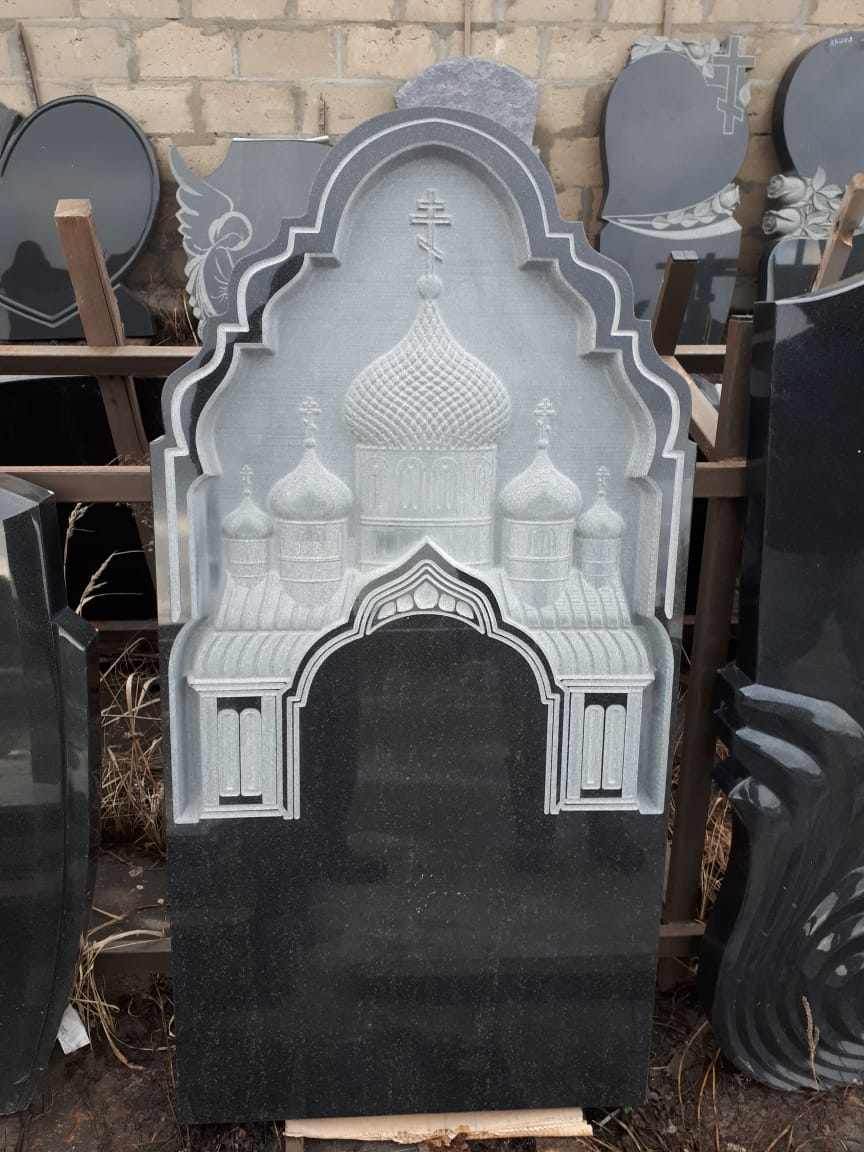

1. Скорость обработки. Современная 3D-обработка камня требует использования нескольких типов фрез: черновые для быстрого съема материала, чистовые для проработки портретов, гравировальные для надписей. Автоматическая смена позволяет выполнить весь цикл изготовления памятника без участия оператора.

2. Точность позиционирования. Система A11 оснащена датчиками контроля положения инструмента. При смене фрезы станок автоматически замеряет длину инструмента и компенсирует его биение, исключая риск брака при смене перехода.

3. Надежность зажима. Пневматическая система зажима инструмента в шпинделе обеспечивает усилие, достаточное для работы даже с концевыми фрезами большого диаметра (до 16-20 мм), используемыми для выборки кварцевого агломерата.

Шпиндель и система охлаждения

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325 Rich Auto A11 по камню оснащается мощным водяным шпинделем. В зависимости от конфигурации, мощность может варьироваться от 5.5 до 7.5 кВт. Выбор в пользу водяного охлаждения в камнеобработке не случаен.

Во-первых, водяное охлаждение работает бесшумно и не засасывает абразивную пыль, в отличие от воздушных турбин. Во-вторых, оно обеспечивает возможность длительной непрерывной работы (S1 100% цикл), что критично при фрезеровке карманов под чаши в столешницах из искусственного камня, где процесс может занимать несколько часов. Максимальная частота вращения шпинделя достигает 24000 об/мин, однако для гранита оптимальный диапазон обычно составляет 12000–18000 об/мин с подачей, подобранной в зависимости от диаметра инструмента.

Технические характеристики

Чтобы составить полное впечатление о возможностях оборудования, стоит обратить внимание на его ключевые параметры:

Высота по оси Z (300 мм) является важным преимуществом. Она позволяет использовать удлиненные фрезы для обработки объемных форм, а также устанавливать массивные заготовки на вакуумную систему фиксации или слесарные тиски.

Особенности камнеобработки на ЧПУ StoneTec 1325

Специфика обработки натурального камня (гранит, мрамор) и искусственного агломерата существенно различается. Станок StoneTec 1325 успешно справляется с обоими типами материалов, но требует грамотного подхода к эксплуатации.

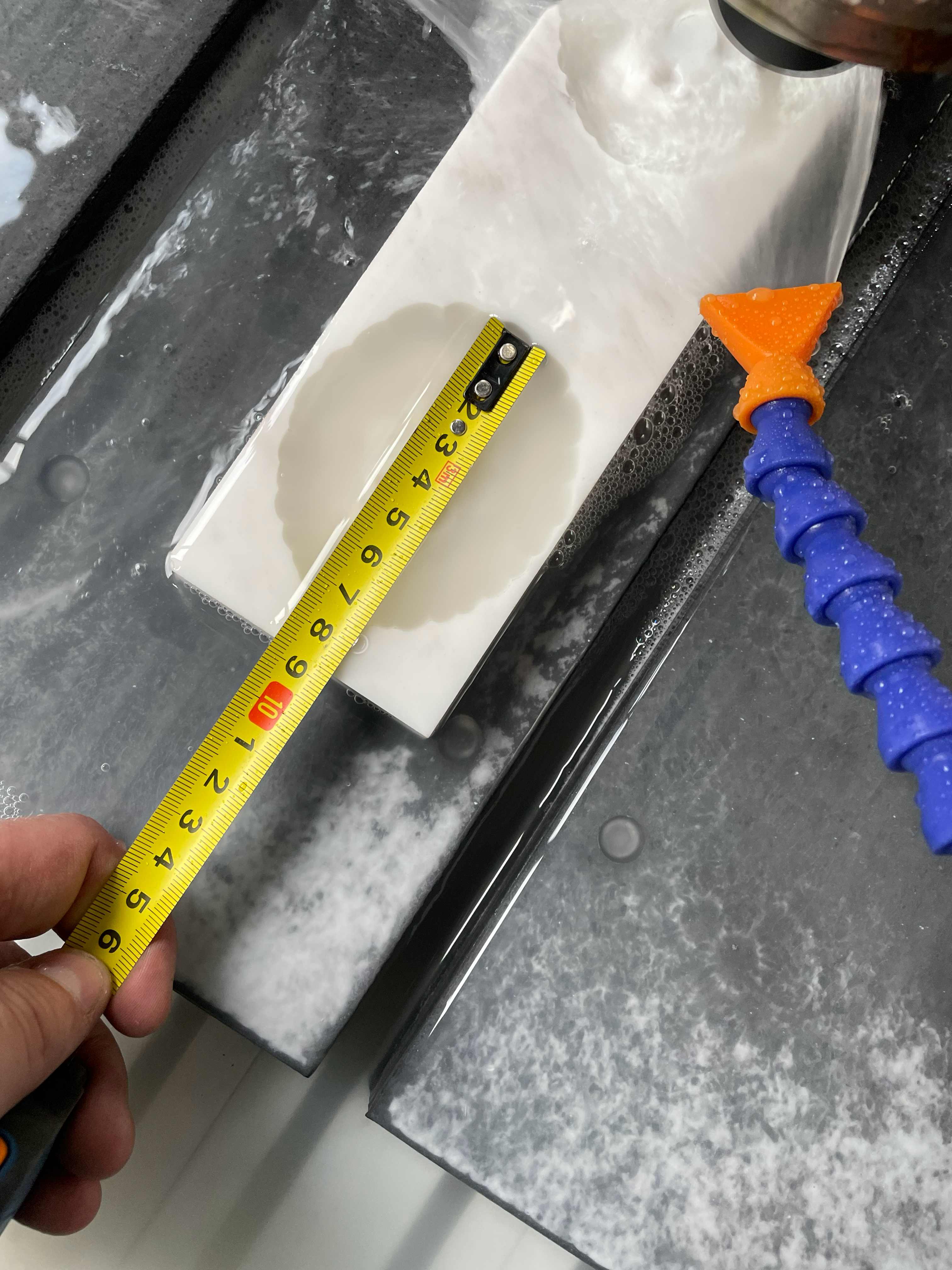

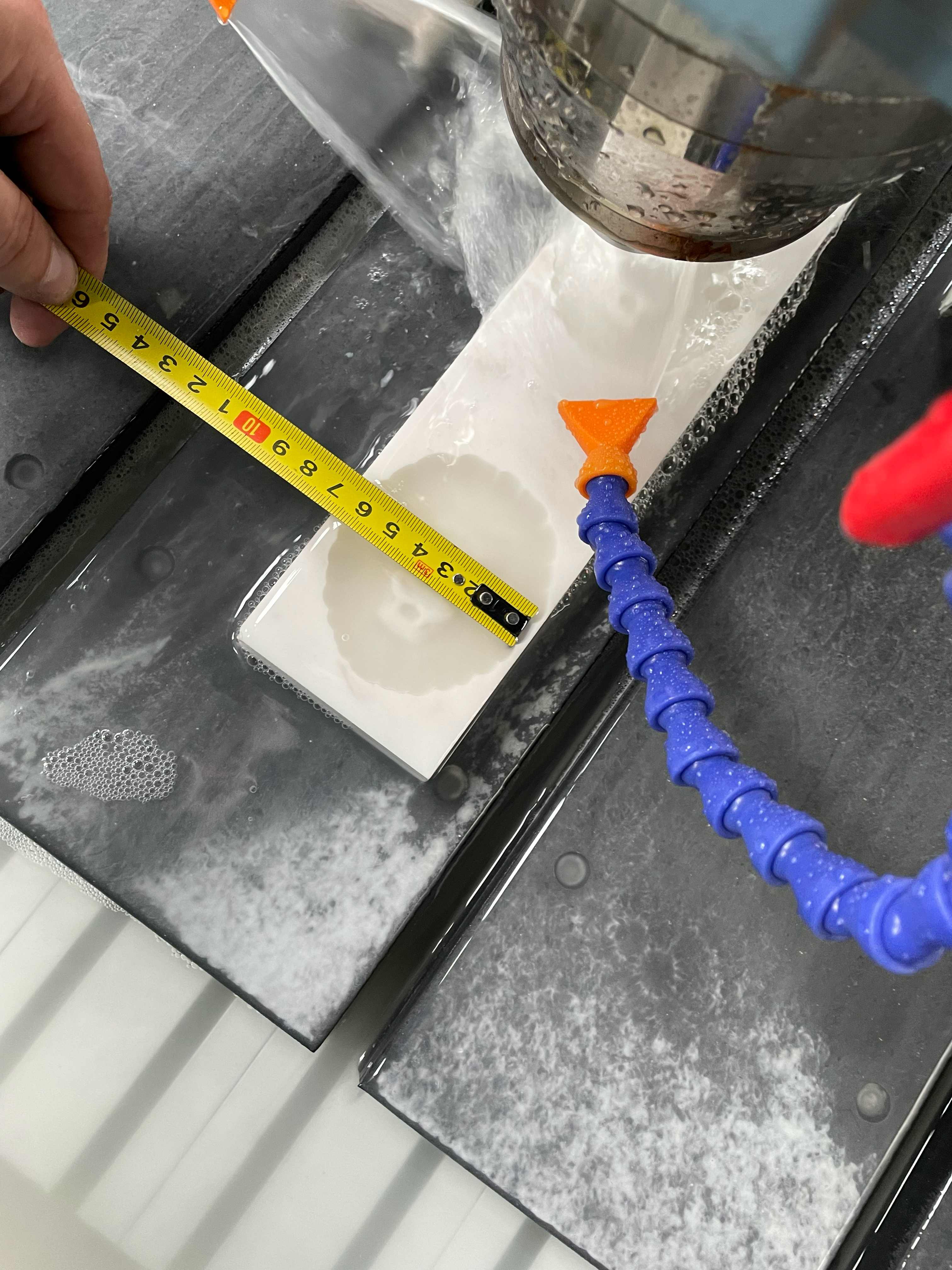

Работа с гранитом. Для черновой обработки гранита используется подача воды на рабочую зону. В стандартной комплектации станок оснащен системой подачи СОЖ (смазочно-охлаждающей жидкости) — водяным насосом и коллекторами. Вода не только охлаждает фрезу с алмазным напылением, но и подавляет абразивную пыль. Система Rich Auto A11 в условиях влажной среды остается герметичной, что подтверждает высокий класс защиты электроники управления.

Работа с искусственным камнем (кварцевый агломерат, акрил). При обработке кварцевого агломерата (например, Caesarstone, Technistone) чаще всего применяется сухая обработка с мощным промышленным пылесосом. Благодаря высокому крутящему моменту шпинделя, станок выполняет выборку материала с высокой скоростью, оставляя минимальный припуск на чистовую обработку.

Система управления и программное обеспечение

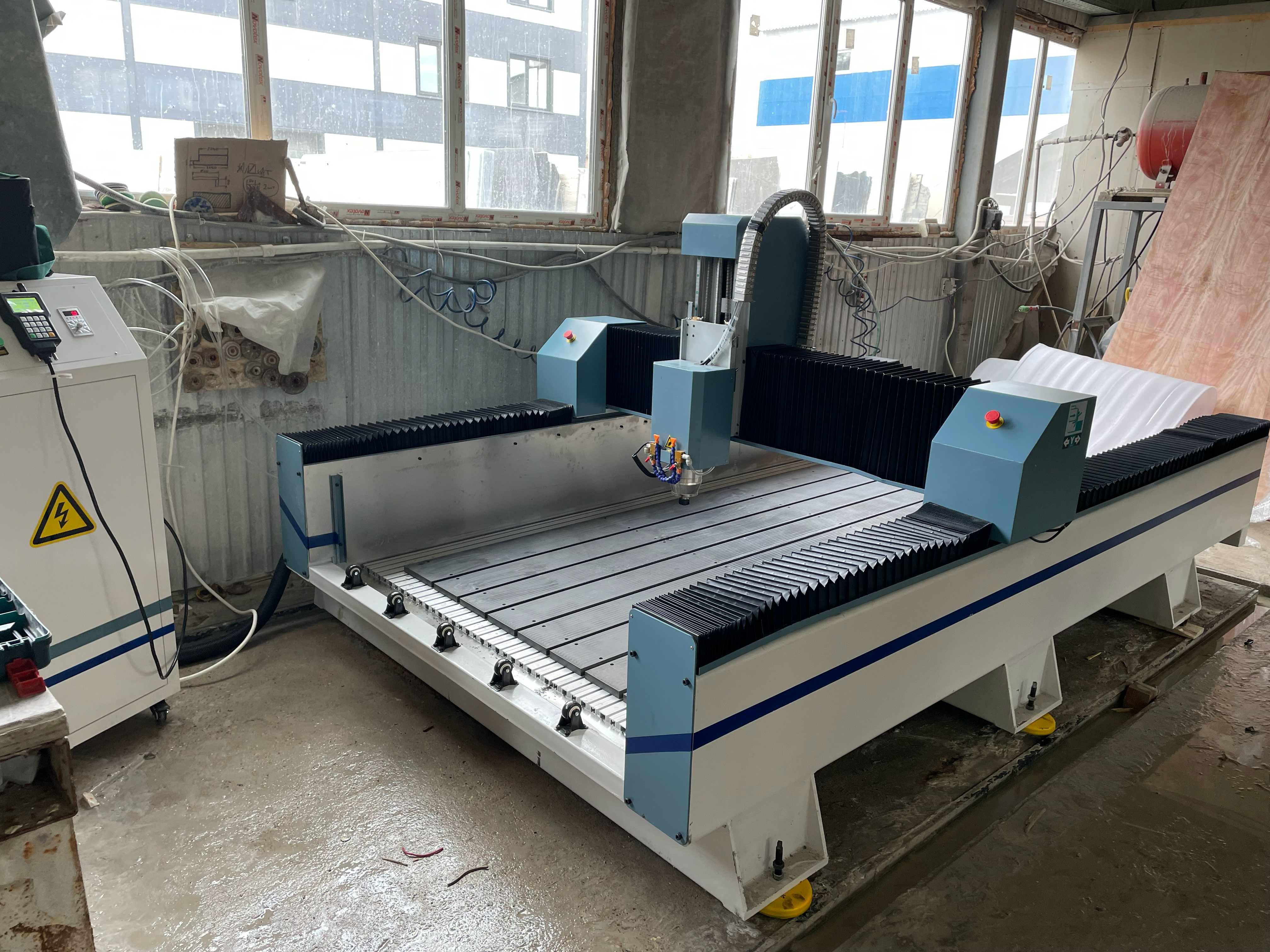

Управление оборудованием осуществляется через контроллер RichAuto (DSP). Это стандарт для большинства профессиональных камнеобрабатывающих станков китайского производства. Пульт управления имеет ряд преимуществ:

• Автономность: можно загрузить управляющую программу (G-code) с USB-флеш-носителя и работать без подключения к компьютеру.

• Энергонезависимая память: сохранение параметров инструментов и нулевых точек даже при отключении питания.

• Функция «бесконечного» контура: позволяет обрабатывать длинномерные заготовки, выходящие за пределы рабочего поля.

Для подготовки управляющих программ (CAM) используются стандартные пакеты: ArtCAM, Type3 или более современный Adobe Illustrator в связке с модулями генерации траекторий. Станок корректно воспринимает стандартный G-code.

Экономическая целесообразность

Вопрос цены на станок StoneTec 1325 Rich Auto A11 всегда индивидуален и зависит от комплектации (наличие вакуумного стола, комплекта фрез, системы автоматической смазки). Однако стоит отметить, что данная модель относится к категории «бизнес» в своем классе, что означает быструю окупаемость при загрузке от 4 до 6 часов в сутки.

Автоматическая смена инструмента (Rich Auto A11) позволяет сократить время производства одного памятника (скиф с портретом и текстом) с 3-4 часов (на станке без АТС) до 1.5-2 часов чистого машинного времени без необходимости присутствия оператора для смены оснастки. Это высвобождает человеческий ресурс для других задач — приемки заказов, шлифовки после фрезеровки или монтажа изделий.

Нюансы монтажа и обслуживания

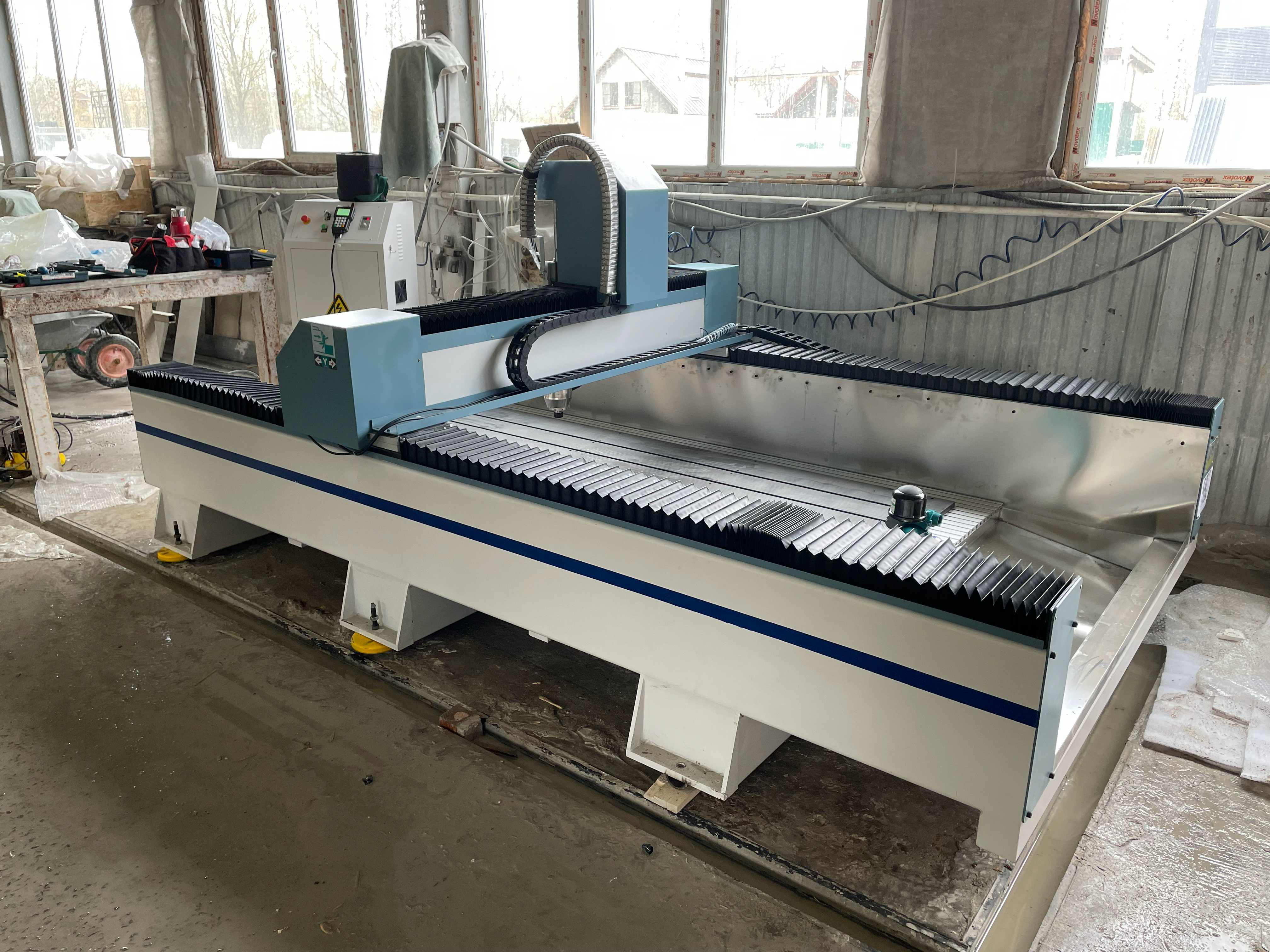

Для установки данного оборудования требуется подготовленная площадка. Бетонный пол должен иметь толщину не менее 150-200 мм в месте установки станка, так как общий вес оборудования (станина, портал, рабочее поле) составляет около 1500-1800 кг. Наличие вибраций при работе на неподготовленном основании приводит к снижению ресурса направляющих и потере точности.

Обслуживание сводится к регулярным регламентным работам:

1. Ежедневно: проверка уровня воды в системе охлаждения шпинделя, очистка направляющих от шлама.

2. Еженедельно: смазка шестерен реечной передачи и направляющих через автоматические или ручные пресс-масленки.

3. Ежемесячно: проверка состояния гофрозащиты, затяжка контактов в электрошкафу, калибровка датчиков инструмента системы A11.

Сравнение с аналогами

На рынке представлено множество станков формата 1325. Главное отличие StoneTec 1325 Rich Auto A11 от бюджетных конкурентов — это использование тяжелого портала (толщина металла увеличена) и премиальная система АТС. В бюджетных версиях часто устанавливается «башня» или «карусель» на 6 позиций, которая имеет люфты и подвержена заклиниванию при попадании пыли. Система Rich Auto A11 линейного типа считается более надежной, поскольку механизм смены инструмента находится вне зоны прямого попадания отходов обработки.

Заключение

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325 Rich Auto A11 по камню — это универсальное решение для мастерских и производственных цехов, ориентированных на высокое качество 2D и 3D обработки. Он удачно сочетает в себе необходимый запас прочности для работы с твердыми породами камня и интеллектуальную автоматизацию, которая делает производство более гибким и менее зависимым от человеческого фактора.

Приобретение данной модели будет оправдано, если в планах бизнеса — не просто резка плитки, а полноценное производство ритуальной продукции, сложных столешниц с интеграцией моек и 3D-моделирование архитектурных элементов. Высокая жесткость конструкции в паре с точной электроникой Rich Auto обеспечивают долгий срок службы оборудования и стабильность результатов даже при интенсивной эксплуатации.
