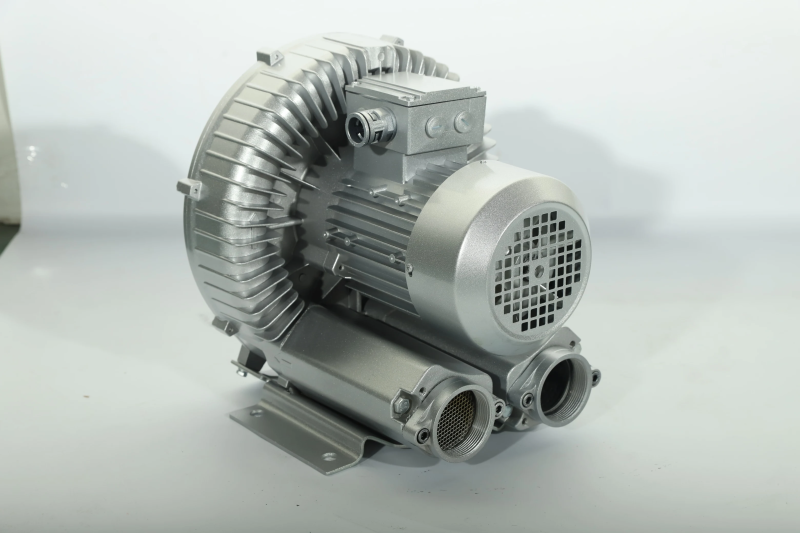

Выбор вихревого вакуумного насоса для прижима материалов на станках с ЧПУ: научное обоснование и практические рекомендации

Введение

В современных производствах, использующих станки с ЧПУ для обработки листовых материалов (дерево, пластик, композиты, металлы), система вакуумного прижима является критически важным компонентом. Она обеспечивает надежную фиксацию заготовок без механического повреждения поверхностей. Среди различных типов вакуумных насосов вихревые (эжекторные) насосы занимают особое место благодаря отсутствию движущихся частей, низкому энергопотреблению и способности создавать достаточное разрежение для большинства задач фрезерной и гравировальной обработки. В данной статье представлено научно обоснованное руководство по выбору вихревых вакуумных насосов в зависимости от размеров рабочего поля станка ЧПУ.

Физические основы вакуумного прижима

Принцип работы и основные параметры

Вакуумный прижим работает на основе разницы давлений между атмосферным давлением (Pатм ≈ 101,3 кПа) и давлением под заготовкой (Pвак). Сила прижима (F) определяется формулой:

F = ΔP × Sэфф × η

где:

• ΔP = Pатм - Pвак (перепад давления, Па)

• Sэфф — эффективная площадь прижима (м²)

• η — коэффициент, учитывающий потери (обычно 0,6-0,9)

Для эффективного прижима необходимо достижение определенного уровня разрежения, который измеряется в кПа, мм рт. ст. или в процентах от атмосферного давления. Для большинства операций ЧПУ достаточно разрежения 60-80% от атмосферного давления (40-20 кПа абсолютного давления).

Критерии выбора вихревого насоса

Основные технические параметры вихревого вакуумного насоса:

1. Производительность (поток) — объем воздуха, откачиваемый в единицу времени (л/мин, м³/ч)

2. Максимальное разрежение — минимальное абсолютное давление, которое может создать насос (кПа)

3. Рабочее давление компрессора — давление сжатого воздуха, необходимое для работы эжектора (обычно 4-8 бар)

4. Уровень шума — важный параметр для производственных помещений

Методика выбора насоса в зависимости от размеров рабочего поля

Зависимость производительности от площади рабочей зоны

Потребная производительность насоса определяется не только площадью рабочего поля, но и:

• Пористостью материала заготовки

• Качеством поверхности стола (герметичность зон прижима)

• Скоростью откачки (время достижения рабочего разрежения)

Эмпирическая формула для расчета минимальной производительности:

Q_min = k × S × (1 + α)

где:

• Q_min — минимальная производительность насоса (л/мин)

• S — площадь рабочего поля (дм²)

• k — коэффициент, зависящий от материала (для непористых материалов 2-3, для пористых 5-8)

• α — коэффициент запаса (0,2-0,5)

Рекомендации по выбору для типовых размеров столов ЧПУ

1. Малогабаритные станки (рабочее поле до 1 м²)

• Требуемое разрежение: 60-70% (40-30 кПа абсолютного давления)

• Производительность: 200-500 л/мин

• Количество насосов: 1 вихревой насос средней мощности

• Тип насоса: одноступенчатый вихревой эжектор

• Пример: Busch Jumbovent или аналоги с производительностью 300 л/мин при 6 бар

2. Станки среднего размера (рабочее поле 1-2,5 м²)

• Требуемое разрежение: 70-80% (30-20 кПа)

• Производительность: 500-1200 л/мин

• Количество насосов: 1-2 насоса в зависимости от конфигурации зон прижима

• Тип насоса: двухступенчатый вихревой насос или комбинация двух одноступенчатых

• Пример: Piab piCompact с производительностью 800 л/мин или два насоса по 600 л/мин

3. Крупногабаритные станки (рабочее поле более 2,5 м²)

• Требуемое разрежение: 75-85% (25-15 кПа)

• Производительность: 1200-3000+ л/мин

• Количество насосов: модульная система из нескольких насосов

• Тип насоса: многоступенчатые вихревые эжекторы или комбинация с вакуумными генераторами

• Пример: система на базе 3-4 вихревых насосов производительностью 800-1000 л/мин каждый

Выбор уровня разрежения в зависимости от обрабатываемого материала

1. Непористые материалы (стекло, металл, плотный пластик):

   • Достаточно разрежения 60-70% (40-30 кПа)

   • Основная задача — компенсация неровностей поверхности

2. Слабо пористые материалы (МДФ, фанера, акрил):

   • Требуется разрежение 70-80% (30-20 кПа)

   • Необходима компенсация микропор

3. Пористые материалы (пенопласт, пористые композиты, текстиль):

   • Требуется разрежение 80-90% (20-10 кПа)

   • Рекомендуется использование дополнительных уплотнителей

Конфигурация системы вакуумного прижима

Модульный подход к проектированию

Для столов ЧПУ большой площади оптимальным решением является модульная система вакуумных зон с независимым управлением. Это позволяет:

• Экономить энергию при обработке небольших заготовок

• Обеспечивать равномерный прижим по всей площади

• Повышать надежность системы (резервирование)

Расчет количества насосов

Количество насосов определяется по формуле:

N = (S × ρ) / Q_eff + 1

где:

• N — количество насосов (округление в большую сторону)

• S — общая площадь стола (м²)

• ρ — удельная потребность в производительности (для ЧПУ 150-250 л/мин на м²)

• Q_eff — эффективная производительность одного насоса при рабочем разрежении

Особенности вихревых насосов для ЧПУ

1. Преимущества:

   • Отсутствие масла и смазочных материалов (чистота производства)

   • Низкий уровень вибраций

   • Простота обслуживания

   • Длительный срок службы

2. Ограничения:

   • Зависимость от системы сжатого воздуха

   • Ограниченное максимальное разрежение по сравнению с механическими насосами

   • Шум на выходе (необходимость установки глушителей)

Практические рекомендации по монтажу и эксплуатации

Оптимизация системы

1. Использование вакуумных захватов различного диаметра для разных размеров заготовок

2. Применение быстроразъемных соединений для оперативной перенастройки системы

3. Установка обратных клапанов на каждую вакуумную зону

4. Регулярная проверка герметичности системы

Энергоэффективность

Вихревые насосы потребляют сжатый воздух, поэтому важно:

1. Оптимизировать давление подаваемого воздуха (обычно достаточно 5-6 бар)

2. Использовать ресивер для стабилизации давления

3. Применять системы рекуперации вакуума при наличии нескольких насосов

Заключение

Выбор викуумного насоса для системы прижима на станках ЧПУ является комплексной задачей, требующей учета площади рабочего поля, характеристик обрабатываемых материалов и технологических требований к обработке. Вихревые вакуумные насосы предлагают оптимальное сочетание производительности, надежности и простоты обслуживания для большинства применений в деревообработке, производстве мебели и обработке композитных материалов. Правильно подобранная система вакуумного прижима не только обеспечивает качественную обработку, но и значительно повышает производительность и безопасность работы на станках с ЧПУ.

Для каждого конкретного случая рекомендуется проведение предварительных расчетов и, при возможности, испытаний с использованием контрольно-измерительного оборудования для определения реальных параметров вакуумной системы.
