Успешная интеграция вакуумного насоса с ЧПУ станком — это гарантия точности обработки и стабильности производства. Ключевым аспектом, помимо выбора самого насоса, является правильный подбор и монтаж всех необходимых крепежных и соединительных элементов. В этой статье мы детально разберем, какие компоненты потребуются для создания надежной, виброустойчивой и герметичной системы, обеспечивающей эффективное вакуумирование заготовки на столе станка.
-

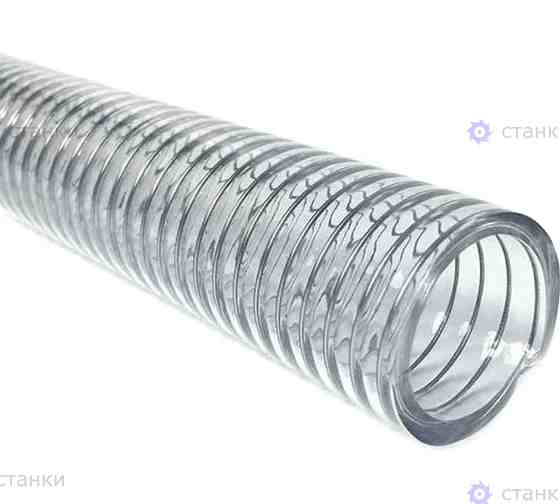

Шланги: Должны быть предназначены для вакуумных применений, иметь соответствующий внутренний диаметр (как правило, равный диаметру выходного патрубка насоса) и быть устойчивыми к деформации под внешним атмосферным давлением. Предпочтение отдается армированным полиуретановым или резиновым шлангам.
-
Первое что мы должны проверить при получении станка - померять ВНУТРЕННИЙ ДИАМЕТР Вакуумного шланга (обычно эти шланги закреплены под станиной станка)
-
Если диаметр внутренний 63 мм !
| Назначение | для организации вакуумпроводов (от 1000 до 10^(-4) мбар) |
| Тип | Армированный |
| Серия | METAL |
| Давление, бар | 3 |
| Модель | METAL D63 мм |
| Внутренний диаметр, мм | 63 |
| Температурный режим, °С | от -15 до +86 |
| Внешний диаметр, мм | 75 |
| Длина бухты, м | 30 |
| Радиус изгиба, мм | 160 |
| Толщина стенок, мм | 6 |
В зависимости от количества насосов 1 или 2 заказать нужное количество штуцеров под внутренний диаметр шланга (почти всегда 2 шт), шлангов обычно 2 шт на станках с рабочим полем 2 на 3 метра и более больших
Штуцер ( заказать здесь)

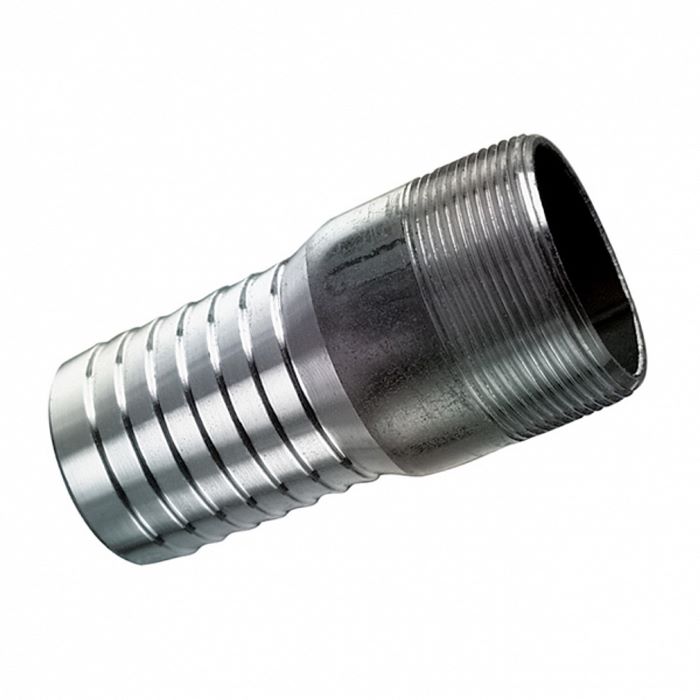

Штуцер для шланга 63 х 2 1/2" наружная резьба (оцинкованный)

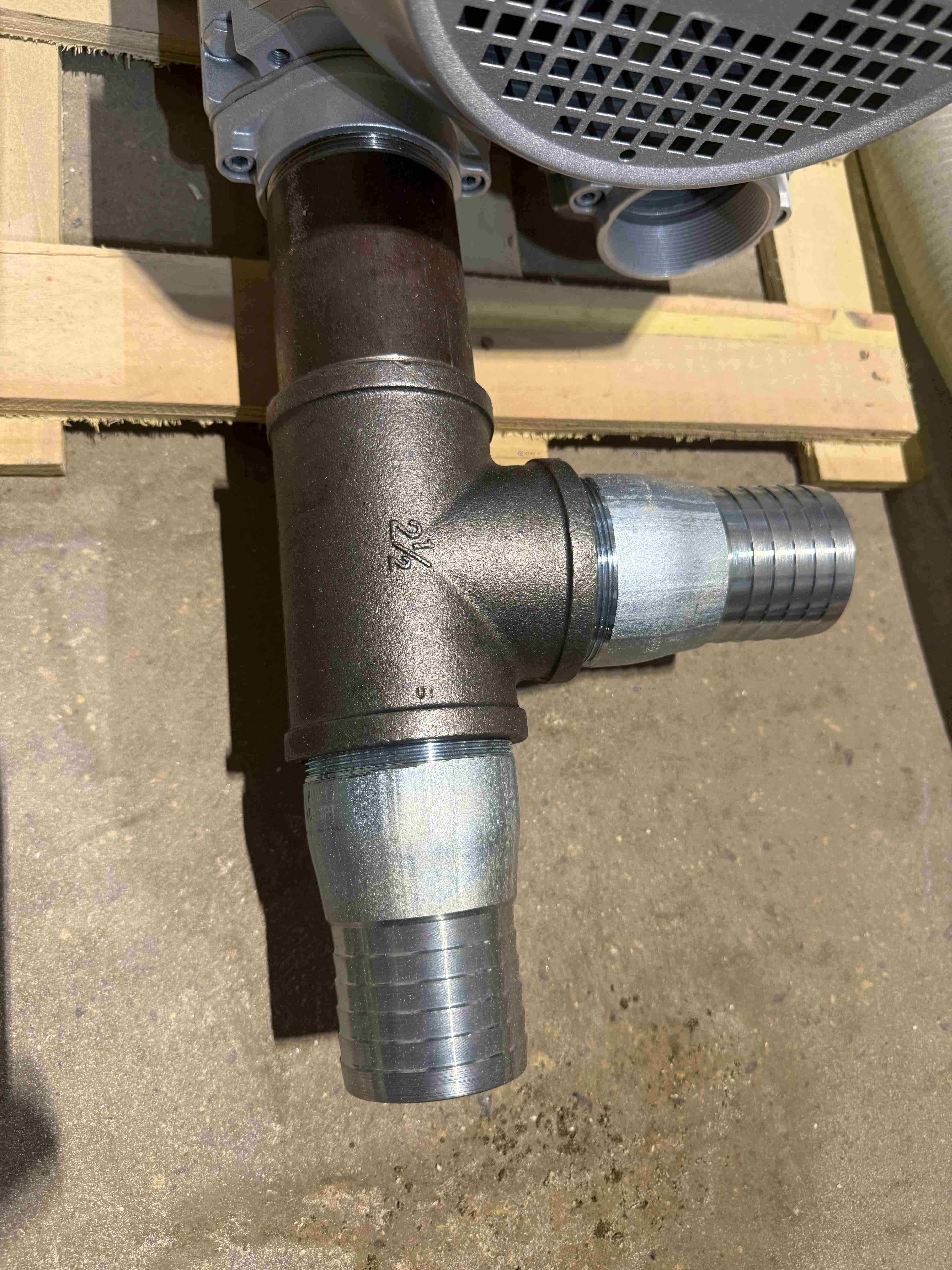

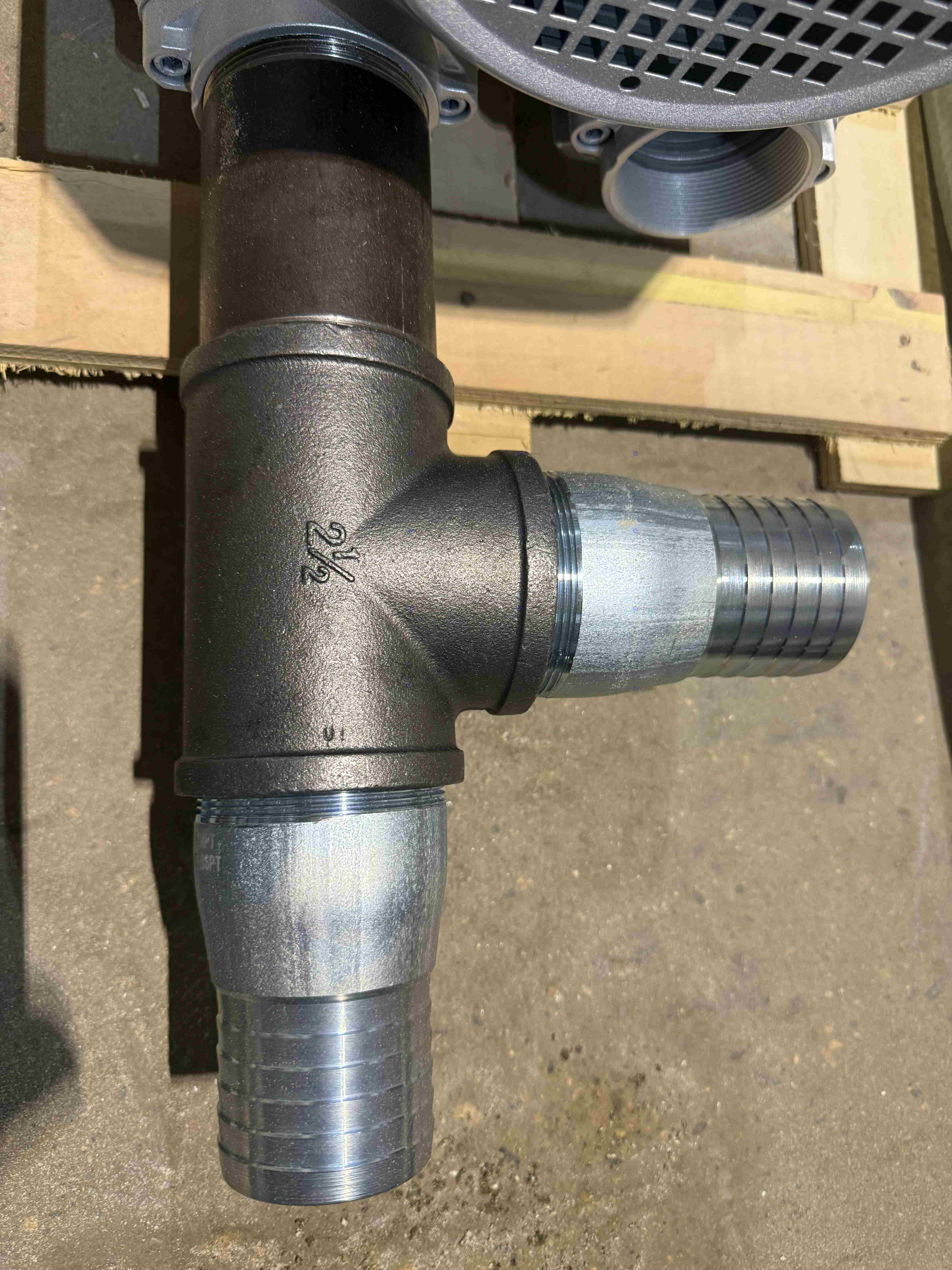

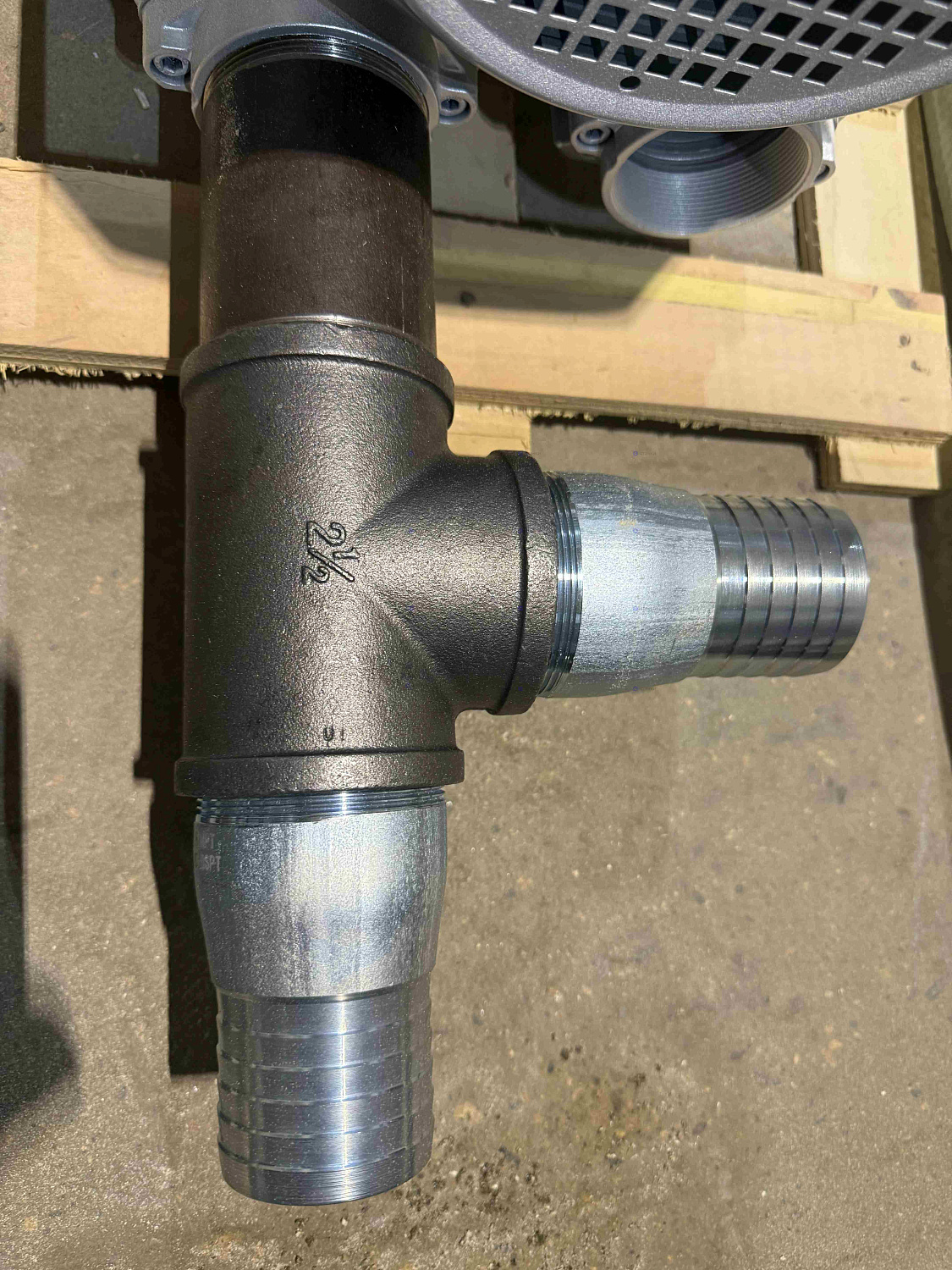

Заказать тройник если насос 1 и шлангов 2 шт
Тройник 2 1/2" чугунный черный (Ду 65 / 76 мм)
Заказать Бочонок , для соединения Бочонка и 2 х Штуцеров в насос

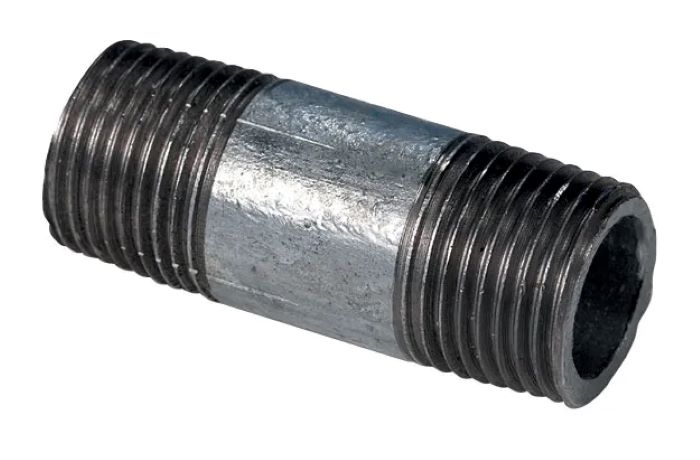

Бочонок стальной 2 1/2" черный (бочата Ду 63 мм)
Если диаметр внутренний 50 мм !
| Назначение | для организации вакуумпроводов (от 1000 до 10^(-4) мбар) |
| Тип | Армированный |
| Серия | METAL |
| Давление, бар | 3 |
| Модель | METAL D50 мм |
| Внутренний диаметр, мм | 50 |
| Температурный режим, °С | от -15 до +86 |
| Внешний диаметр, мм | 62 |
| Длина бухты, м | 30 |
| Радиус изгиба, мм | 160 |
| Толщина стенок, мм | 6 |
В зависимости от количества насосов 1 или 2 заказать нужное количество штуцеров под внутренний диаметр шланга (почти всегда 2 шт), шлангов обычно 2 шт на станках с рабочим полем 2 на 3 метра и более больших
Штуцер для шланга 50 х 1 1/2" наружная резьба (оцинкованный)2 шт +
Бочонок стальной 1 1/2" черный (бочата ду 40 мм) 2шт +

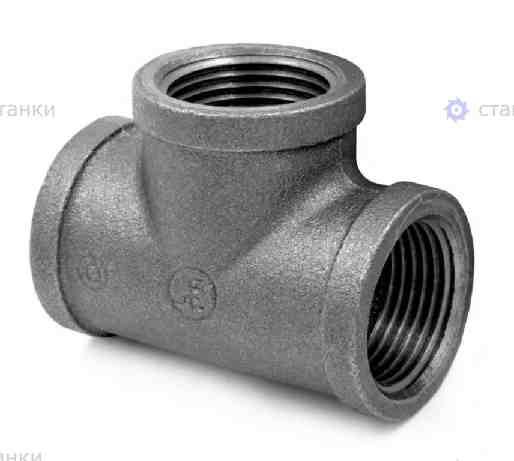

Тройник чугунный 1 1/2" черный проходной (Ду-40 мм Тула) +

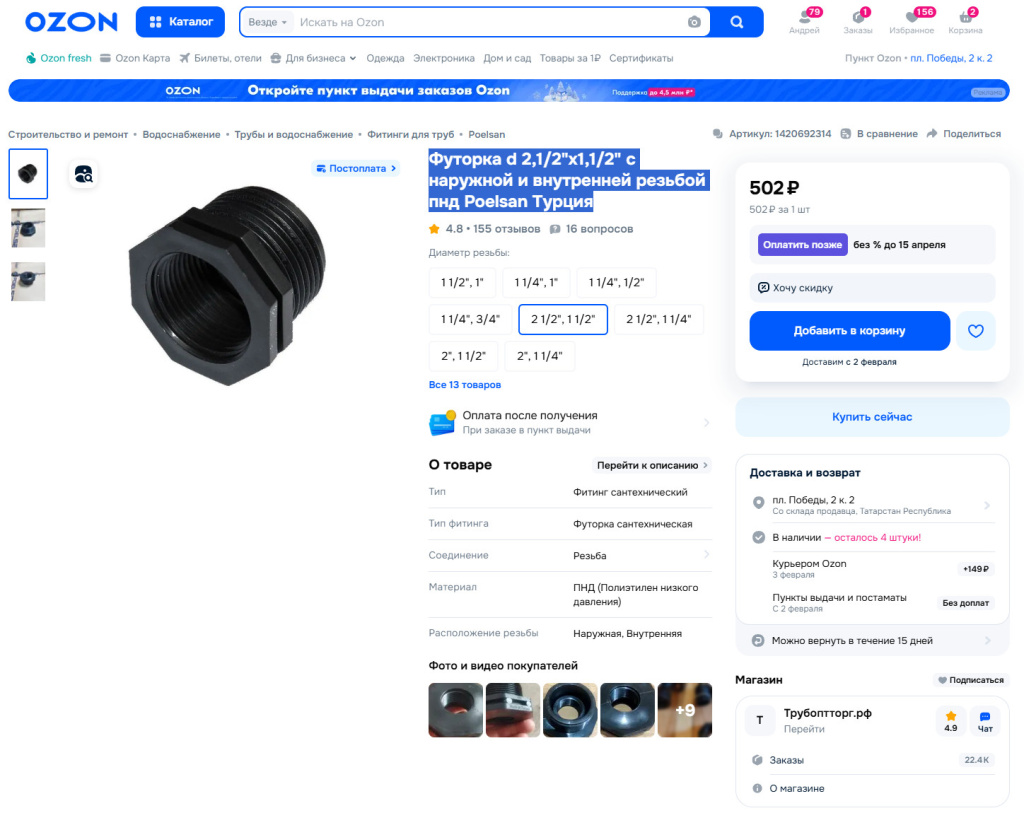

отдельно к нему Футорка d 2,1/2"х1,1/2" с наружной и внутренней резьбой пнд
Для соединения насоса 2 1/2 дюйма и бочонка 1 1/2 дюйма используем футорку
Так как все резьбы на насосах только 2 1/2 дюйма трубная

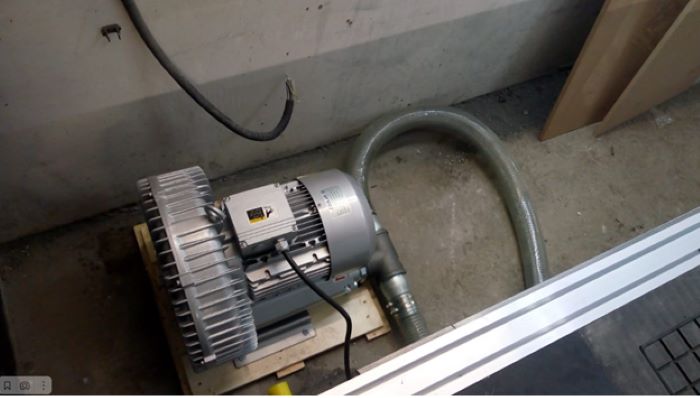

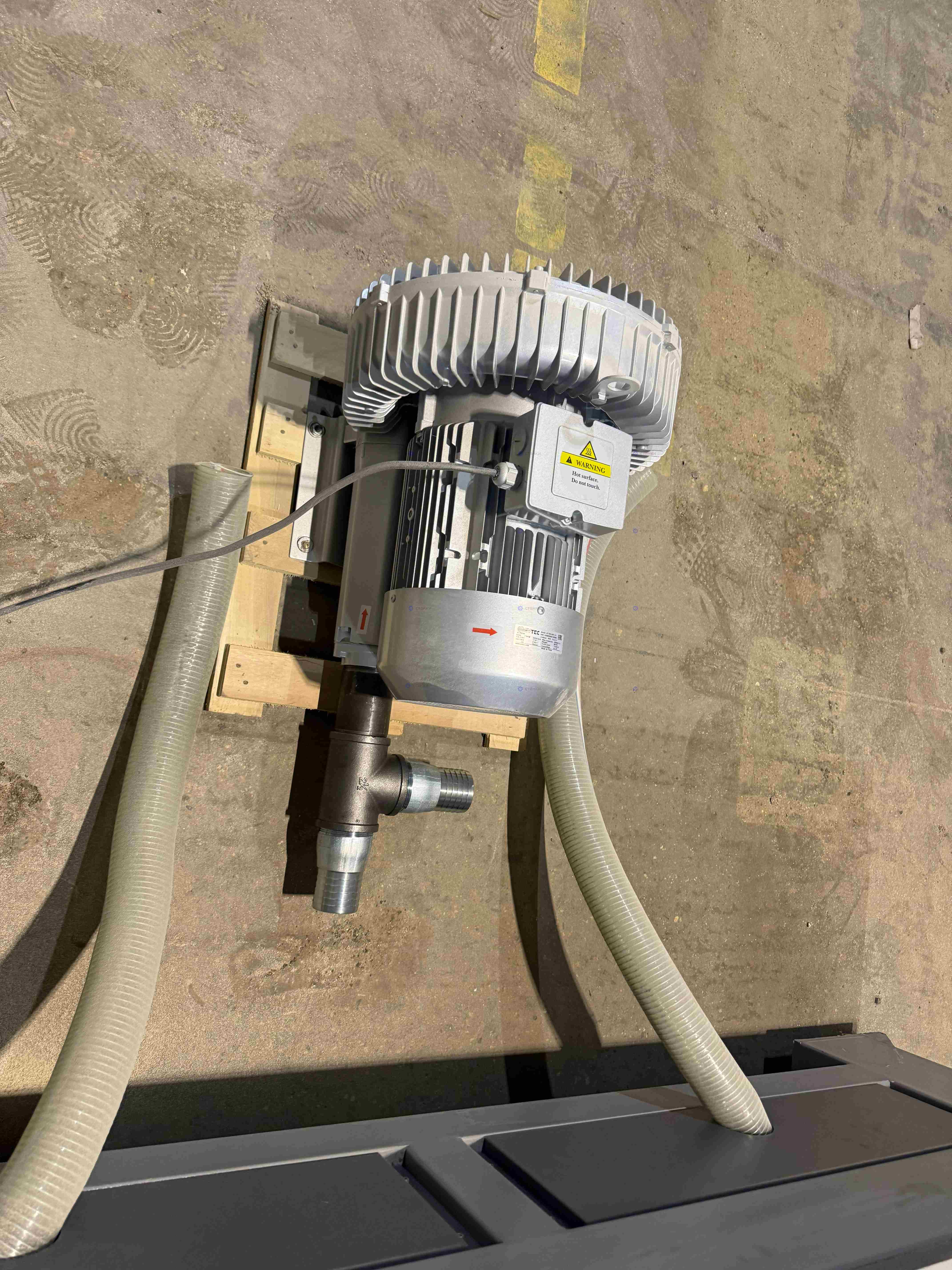

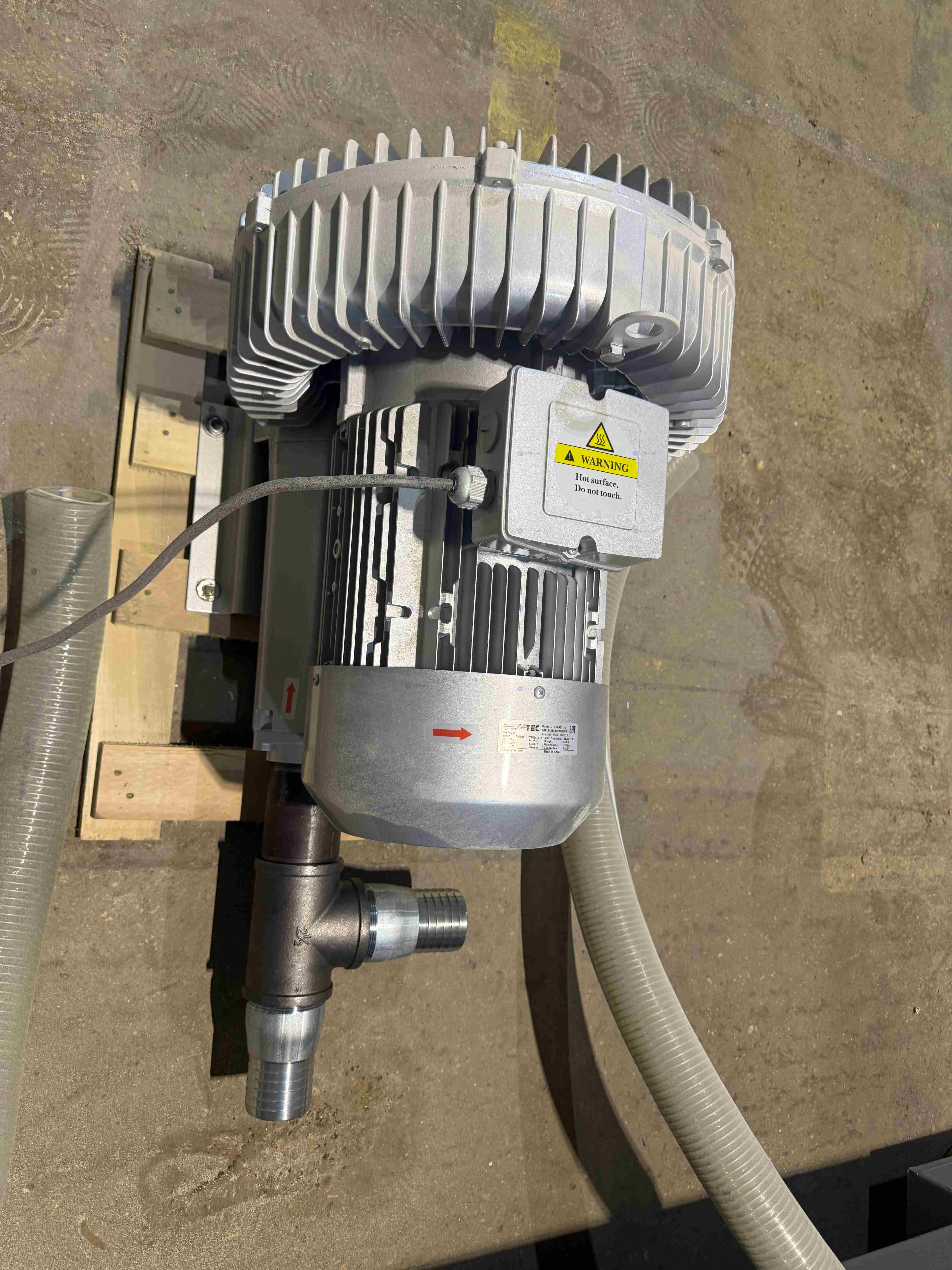

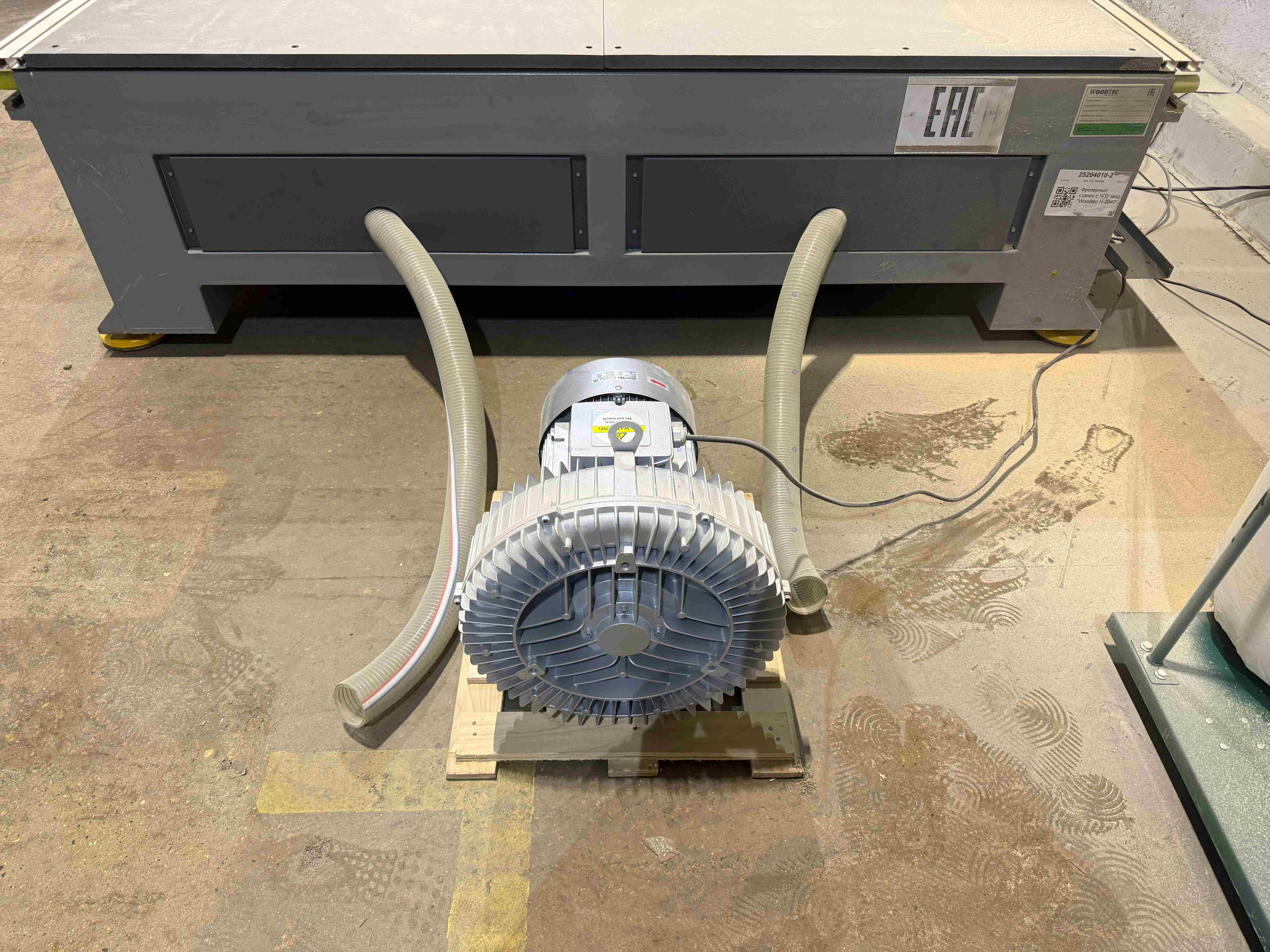

Вот что должно получиться при станке 2 на 3 метра и одной Вакуумной помпе 7,5 кВт
