Комплексное руководство по подготовке участка для фрезерного станка с ЧПУ к вводу в эксплуатацию
Успешный запуск фрезерного оборудования с числовым программным управлением зависит не только от качества самого станка, но и от тщательности подготовительных работ на участке. Данное руководство систематизирует ключевые этапы, которые необходимо выполнить до приезда специалиста для пусконаладки.
1. Планировка размещения оборудования

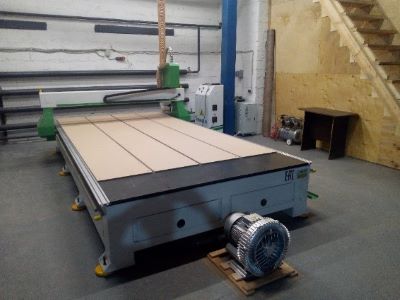

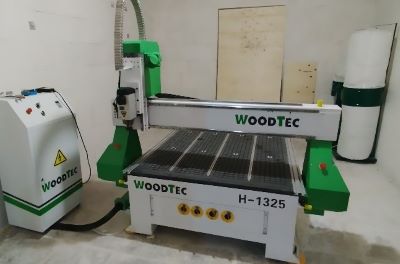

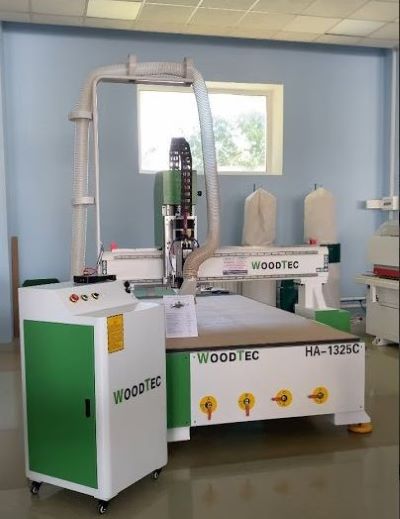

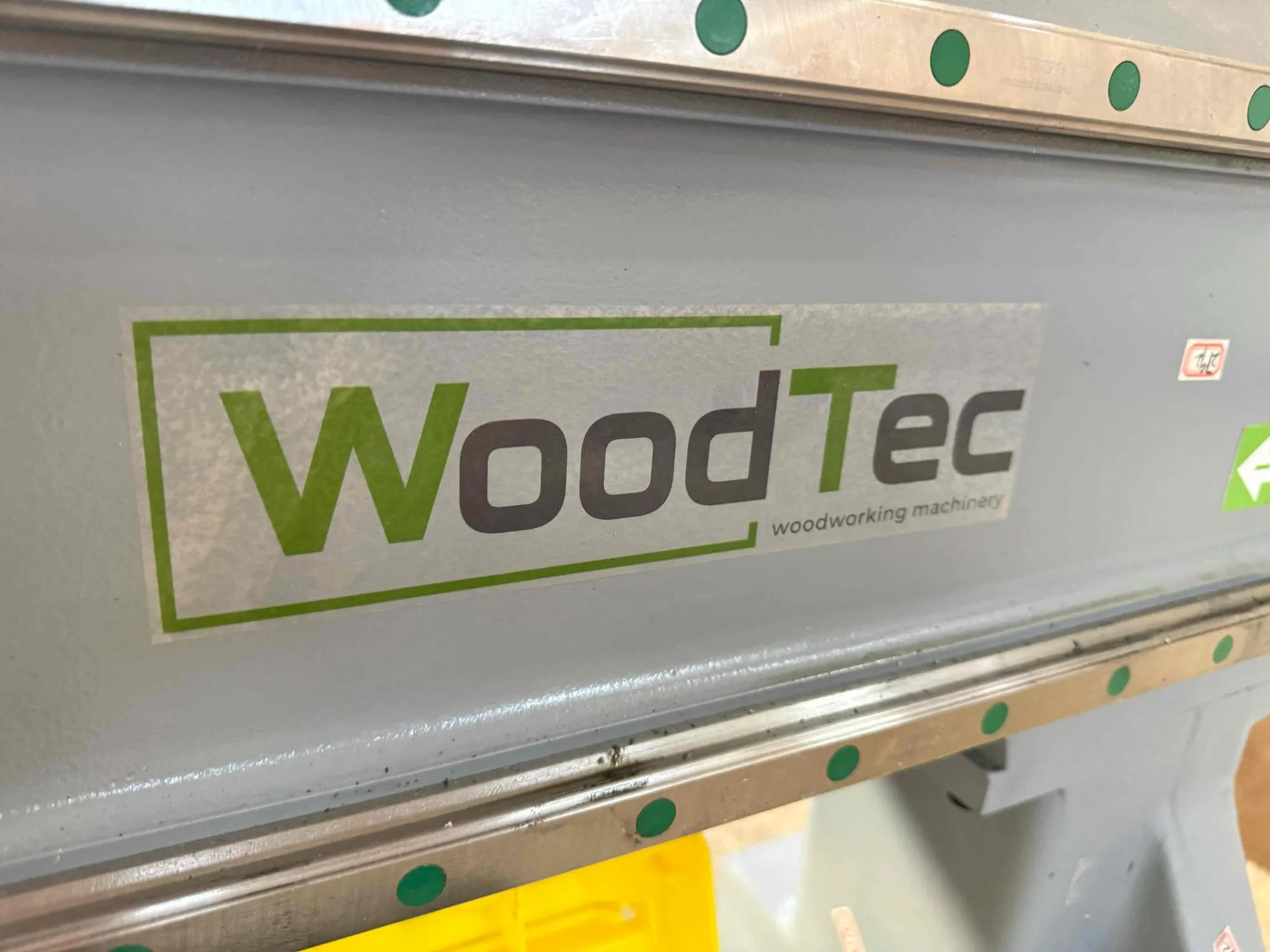

Первостепенная задача — определить оптимальное местоположение станка. Обратите внимание, что управляющая стойка у оборудования Woodtec имеет левое расположение. Лицевую сторону агрегата легко идентифицировать по панели с кранами управления вакуумом или нанесенным логотипам.
Критически важные моменты:
-

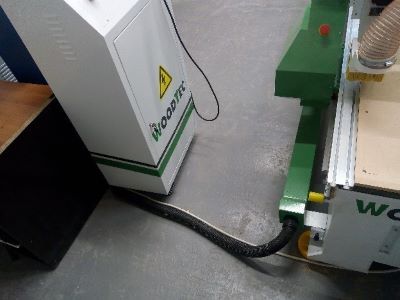

Расстояние до шкафа управления: Кабель, соединяющий стойку со станцией, обычно не длиннее 1.5 метров. После подключения зазор между ними составит около 80 см. Этого достаточно для прохода, но не для переноски габаритных листов материала. Учитывайте данное обстоятельство при планировке.
-

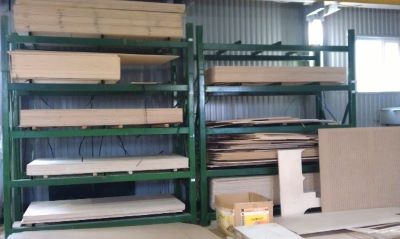

Логистика материала: Заранее продумайте схемы хранения и подачи заготовок на рабочий стол. Это напрямую влияет на удобство работы оператора.
-

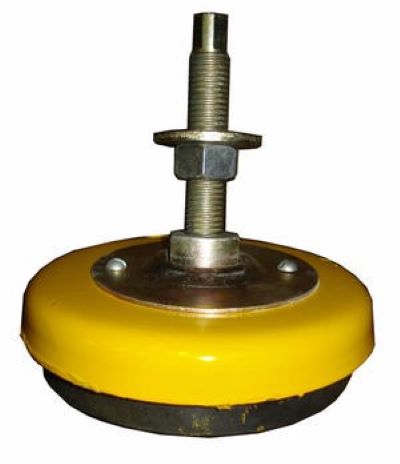

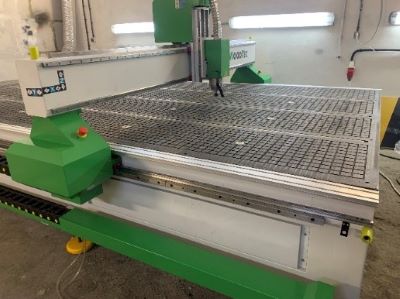

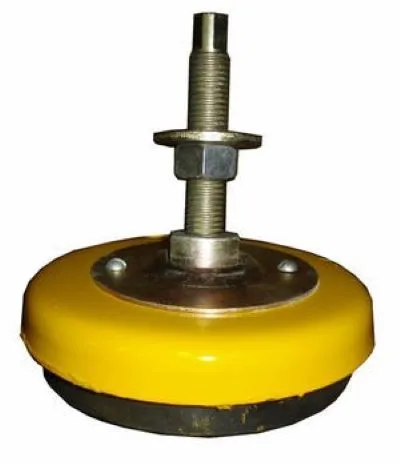

Установка на виброопоры: Станок должен быть заранее установлен на идущие в комплекте виброопоры и выровнен по уровню. Выравнивание производится по рельсовым направляющим портала. Гайку на опоре следует предварительно накрутить на высоту не менее 2 см для удобства последующей регулировки.
2. Организация системы электропитания
Большинство промышленных станков, систем аспирации и вакуумных помп требуют трехфазного питания 380В.
Основные рекомендации:
-

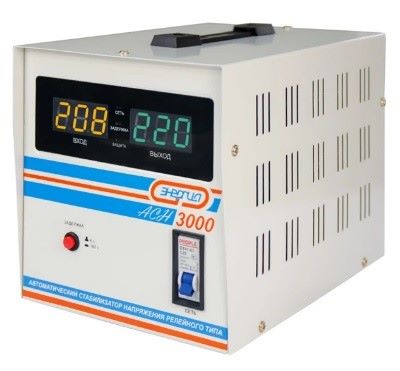

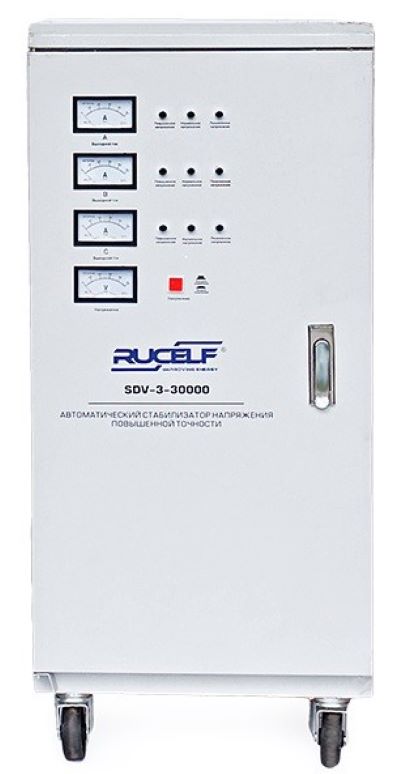

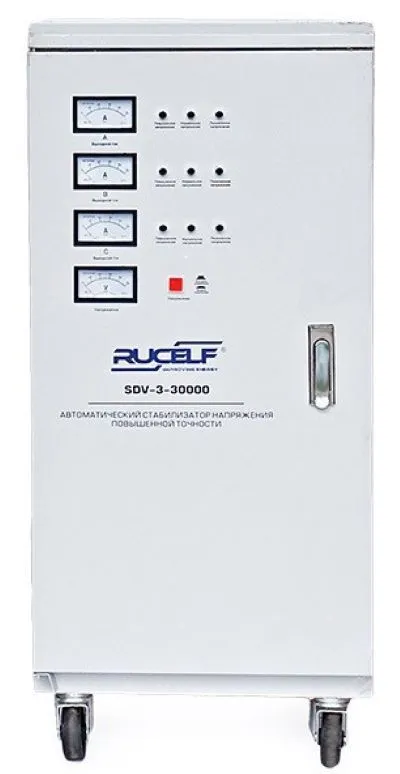

Стабилизатор напряжения: Не является обязательным, но критически необходим при перепадах напряжения более 10В или при работе рядом мощного сварочного оборудования. Экономичной альтернативой трехфазному стабилизатору может стать установка однофазного прибора (220В) непосредственно в электрошкаф станка для питания драйверов шаговых двигателей.
-

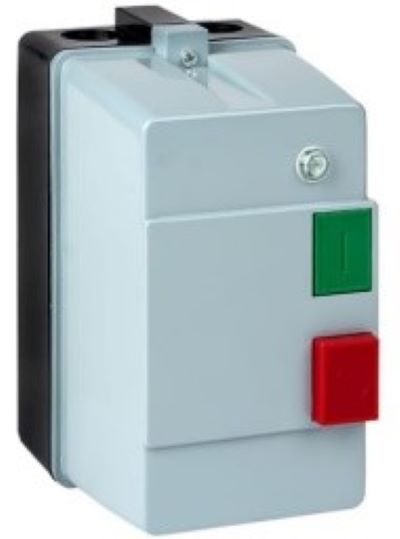

Схема подключения: Рекомендуется подключить стружкоотсос к электрошкафу станка (для управления с пульта), а вакуумную помпу — через отдельный контактор-пускатель, установленный в зоне доступа оператора.
-

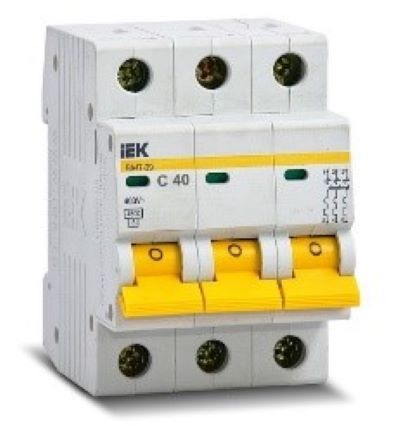

Автоматические выключатели: Для станка и вакуумной помпы необходим отдельный трехфазный автомат на 40-50А (380В) без УЗО.
-
Прокладка кабелей: Заранее закупите необходимые кабели (например, ПВС 4х4 мм для станка и ПВС 4х2.5 мм для стружкоотсоса). Трассировку следует выполнять по стенам, чтобы исключить риск повреждения и травматизма. Также предусмотрите розетки 220В для рабочего места оператора (ПК, монитор, зарядные устройства).
3. Подготовка компьютерного оборудования
Требования к ПК зависят от системы управления станком.
-

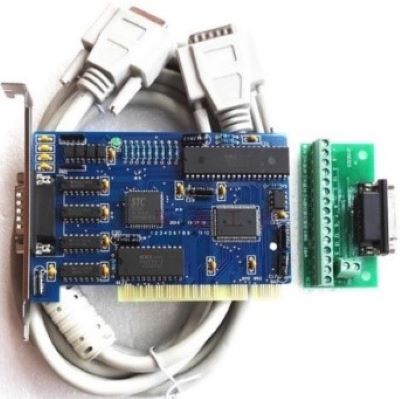

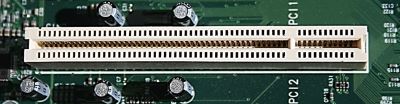

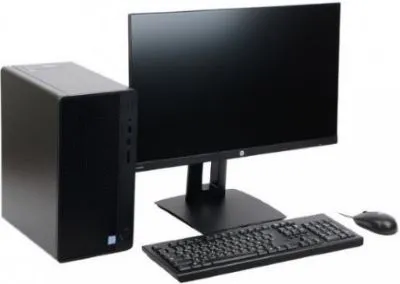

Для систем управления NCstudio (например, версии 5.5.60): Требуется ПК с материнской платой, имеющей свободный слот PCI. Обязательна 32-разрядная операционная система Windows 7 (Максимальная или Профессиональная), не менее 4 ГБ ОЗУ, дискретная видеокарта (NVIDIA Quadro / AMD FirePro) и проводные устройства ввода от проверенных брендов (например, Logitech).
-
Для проектирования управляющих программ (ArtCAM, SprutCAM и др.): Требуется более производительный компьютер. Рекомендуется ОС Windows 10 64-бит, процессор уровня Intel Core i7, от 16 ГБ ОЗУ, SSD-накопитель и специализированная видеокарта. Такая конфигурация обеспечит комфортную работу с CAD/CAM-пакетами.
4. Обеспечение охлаждения шпинделя (для водяного охлаждения)
Если станок оснащен шпинделем с жидкостным охлаждением и не укомплектован чиллером, необходимо подготовить систему самостоятельно.
-

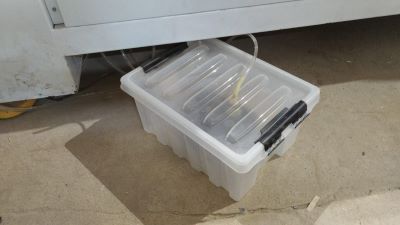

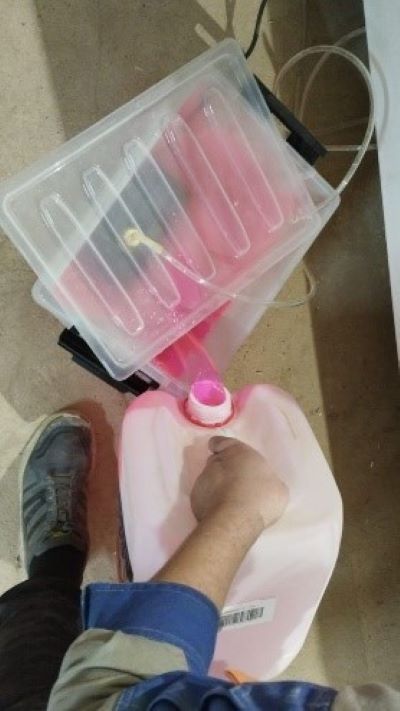

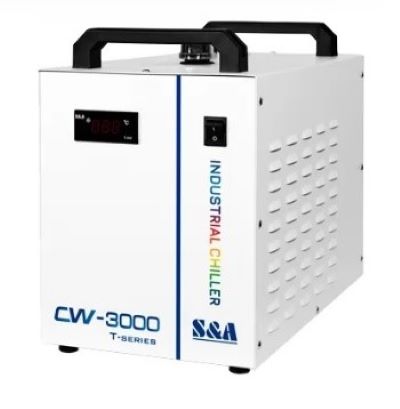

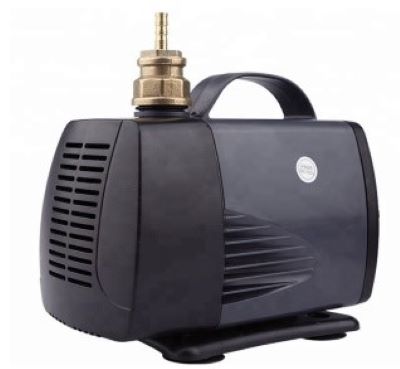

Резервуар и насос: Потребуется пластиковый контейнер с крышкой и погружной насос. Более надежным решением является покупка промышленного чиллера.
-

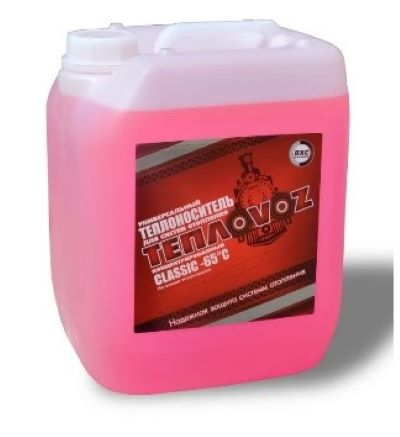

Хладагент: В качестве теплоносителя можно использовать дистиллированную воду (требует ежемесячной замены) или специальную жидкость на основе гликоля. Оптимальным по сочетанию цены и качества считается антифриз класса G12 (красный). Категорически запрещено использовать автомобильный тосол. Для большинства регионов достаточно разбавить концентрат для достижения температуры замерзания -15…-20°C.
5. Монтаж системы удаления стружки (аспирации)
Эффективный стружкоотсос — залог чистоты и безопасности на участке.
-

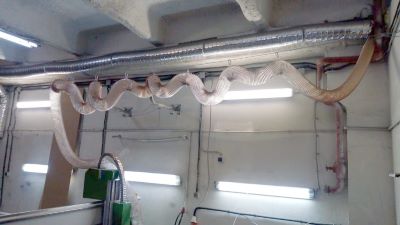

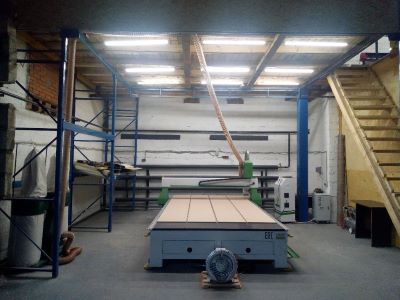

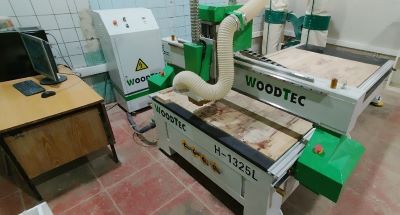

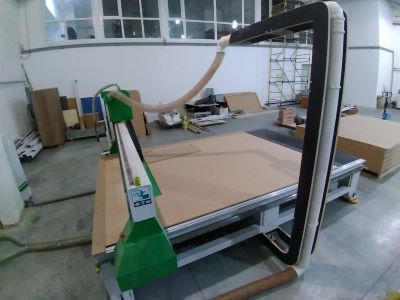

Крепление воздуховода: Для фиксации гофрированного шланга над рабочей зоной необходимо натянуть металлический трос с карабинами на высоте около 3 метров или смонтировать жесткие кронштейны.
-

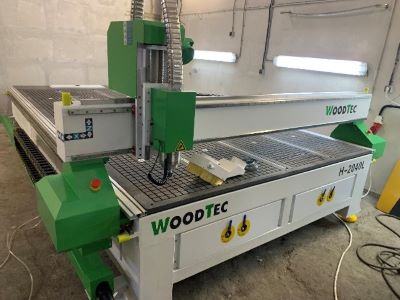

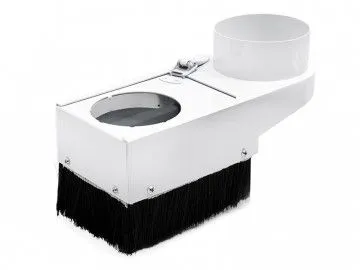

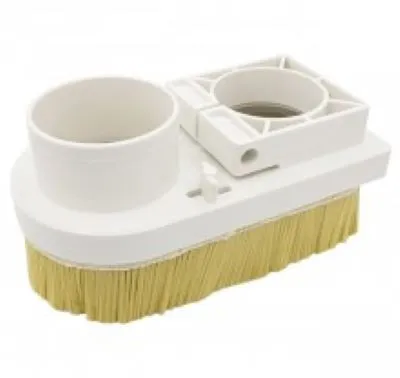

Дополнительное оборудование: При необходимости можно докупить удлинители для воздуховода или заменить стандартную аспирационную насадку на более удобную (например, щеточного типа).
6. Установка и обвязка вакуумной помпы

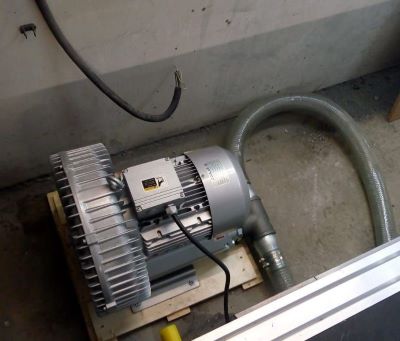

Если вакуумная помпа приобреталась отдельно, для ее подключения потребуются дополнительные элементы обвязки: тройник, бочонок и штуцеры. Их следует заказать заранее, если они не входят в комплектацию. Стандартное место размещения помпы — за станком.
7. Организация вспомогательных систем
-
Подача сжатого воздуха: К рабочей зоне должен быть подведен воздух от компрессора с быстросъемным соединением для подключения обдувочного пистолета.
-

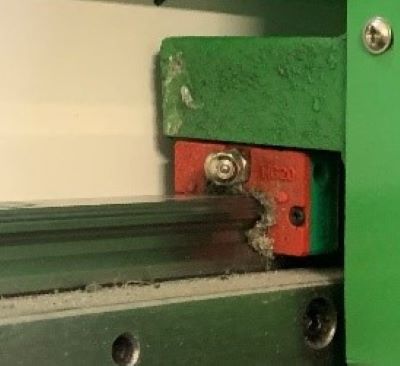

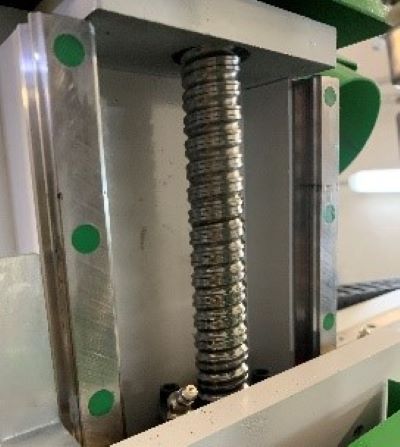

Система смазки: При отсутствии централизованной системы смазки необходим смазочный пистолет (желательно пневматический) и литиевая смазка типа EP-2. Регулярная смазка линейных подшипников, ШВП и направляющих — обязательная процедура для поддержания точности станка.
8. Изготовление и монтаж жертвенного стола
Конструкция стола зависит от задач:
-

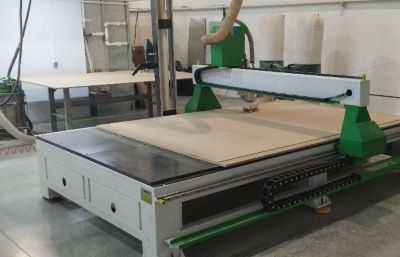

Для обработки дерева/фанеры: Часто достаточно цельного листа МДФ или фанеры, крепление заготовок — саморезами.
-

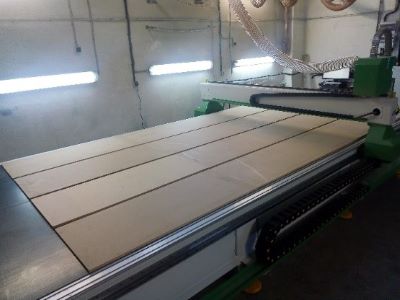

Для универсального использования: Изготавливается стол из ламелей МДФ с прорезами под Т-образные пазы для механических прижимов. Потребуются листы МДФ, вакуумная резина, двусторонний скотч и саморезы. Важно: при сверлении отверстий в жертвенном столе нужно избегать совпадения с крепежом основного сотового стола.
9. Комплектация рабочего места оператора
Для минимизации простоев участок должен быть укомплектован всем необходимым:
-
Измерительный инструмент: Рулетки, электронный штангенциркуль.
-
Режущий инструмент: Набор фрез для 2D и 3D обработки, хранящийся в порядке (органайзеры, запирающиеся шкафы).
-
Ручной инструмент: Шуруповёрт, наборы ключей и отверток, нож, шлифовальная терка, запасные саморезы и биты.
-
Средства безопасности: Порошковые огнетушители (стружка пожароопасна!), аптечка первой помощи, рабочие перчатки.
Заключение
Тщательная подготовка, выполненная согласно этим рекомендациям, не только ускорит процесс пусконаладки, но и заложит основу для стабильной, точной и долговечной работы вашего фрезерного центра с ЧПУ. Потраченное на организацию время многократно окупится за счет сокращения простоев и повышения общей эффективности производства.
