Рассказываем, что такое Nesting на самом деле. Объясняем, как одной фрезой 4 мм сверлить отверстия 5 и 35 мм, делать присадку и раскрой за один установ материала.
Друзья всем привет !
Меня зовут Реутов Андрей !
Сегодня я хочу познакомить вас с такой технологией как NESTING . Многие при выборе фрезерного станка с ЧПУ задают вопрос : - А может ли станок выполнять NESTING ? Многие начинающие мебельщики, и не только при выборе станка узнают про такую технологию как Nesting. Различные продавцы станков (менеджеры) вводят в заблуждение своих клиентов, рассказывая, что именно их станки способны выполнять технологию NESTING , а другие станки нет. Я хочу рассказать, что такое технология NESTING !
NESTED в переводе на Русский означает (Вложенный, разложенный, так некоторые переводчики переводят так-же - всеми нам известное слово “Матрёшка”)
Так что же это за технология NESTING? из перевода на русский нам понятно, что это, что-то, во что-то вложено!
В нашем случае, как это отнести к станку с ЧПУ? Переводя на понятный язык , это совокупность выполнения нескольких операций за один установ материала !

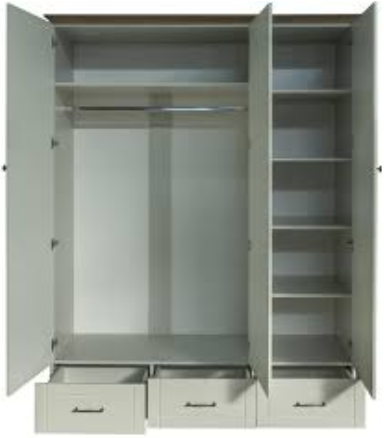

Допустим, рассмотрим выполнение фрезеровки мебельных заготовок! Нам нужно нарезать на фрезерном станке с ЧПУ, детали шкафа. Двери,полки, перегородки! Мы знаем, что у дверей есть посадка под петлю диаметром 35мм и глубиной 10-12.5 мм, у боковых стен есть сквозные отверстия под крепёж, шкант для полок и стяжку ! У каждых нужных отверстий свой необходимый диаметр, -Это что? тогда под каждый необходимый диаметр нам нужно использовать фрезу под этот размер? Нет! Всё на самом деле просто ! И тут нам на помощь приходит технология NESTING!

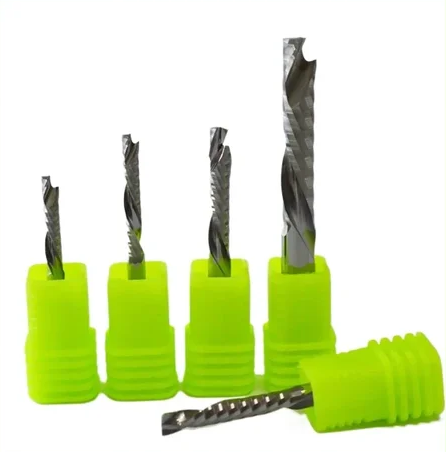

Исходя из нашего чертежа на присадку и раскрой, мы можем увидеть, что самое маленькое отверстие 5мм в диаметре под шкант к примеру , самое большое 35мм под петли. Есть стандартные размеры фрез, в нашем случае- самый оптимальный размер фрезы 4мм (фреза компрессионная ) для раскроя ЛДСП. Теперь давайте разложим по порядку какие операции нам нужно сделать :
-
просверлить насквозь все отверстия диаметром 5мм
-
выфрезеровать все посадки под петли диаметром 35мм на глубину к примеру 10мм
-

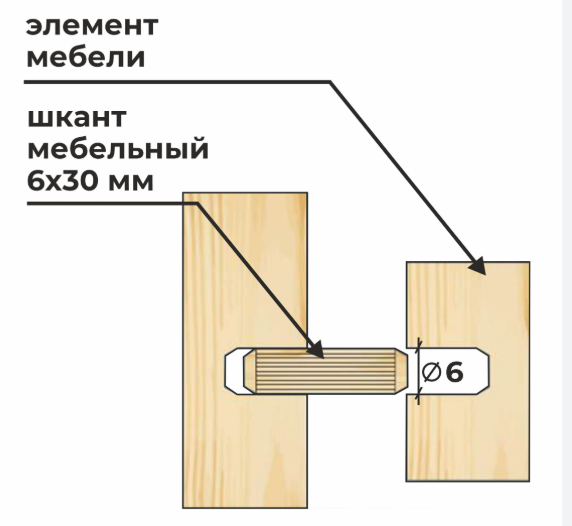

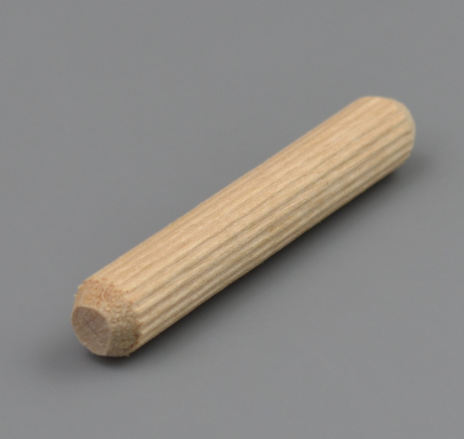

выфрезеровать все посадки под шкант диаметром 7мм на глубину 10мм
-

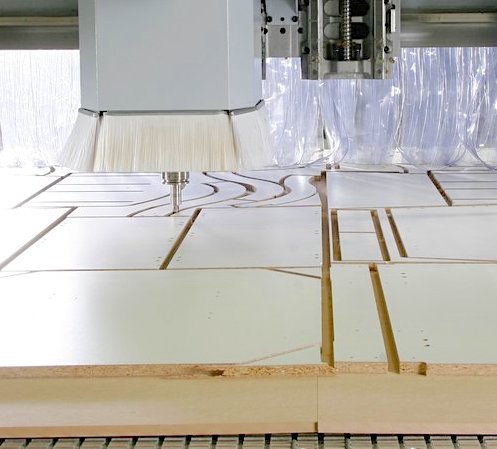

вырезать все детали по контуру
Итак, у нас с вами 4 операции.
Все четыре операции можно выполнить одной фрезой 4мм. Соответственно , уложив лист материала на станок , установив нужную нам фрезу и написав программу таким образом, что бы все четыре операции выполнились за одину программу и одной фрезой станка !
Первым станок отфрезерует все отверстия насквозь 5мм в диаметре, второе отфрезерует посадки под петли , третье отфрезерует посадки под шкант , и четвёртое вырежет все детали по контуру !
На примере программы всеми известной операторам с ЧПУ ArtCAM я продемонстрирую, как можно выполнить фрезеровку нескольких операций одной фрезой разные диаметры отверстий и глубины!
Вернёмся к дословному переводу слова NESTIN (Вложенный, матрёшка ) Мы уложили 4 разные операции в одну , в один цикл работы станка, за один установ материала и инструмента (фрезы 4мм) И в итоге мы с вами выполнили технологию NESTING.
Так же слово NESTING добавляется к программам, которые автоматически раскладывают детали на лист для более экономичного использования материала. Есть множество приложений, такие как: БазисМебельщик, ArtCAM, SprutCAM,PowerMIL, ProNEST,PlazmaNEST и многое другое!
Теперь, возвращаясь про то, может ли станок, выполнять технологию NESTING ! Все, абсолютно все станки! - могут выполнять технологию NESTING! По сути не станок выполнил технологию NESTING, А мы станку дали файл в котором уже последовательно уложено задание на обработку! Исходя из этого, станок отработал весь цикл!
Все ранее сказанное относилось к станкам с ручной сменой инструмента , тоже самое относится и к станкам с автоматической сменой и полуатоматической!
Вывод, NESTING это совокупность выполнения операций за один установ материала! И все станки, без разницы какого размера, какая там стоит программа для управления станком, могут выполнить технологию NESTING! Какую вы напишите программу, в какой последовательности, так станок и выполнит!
Теперь вы имеете представление, что такое технология NESTING!
