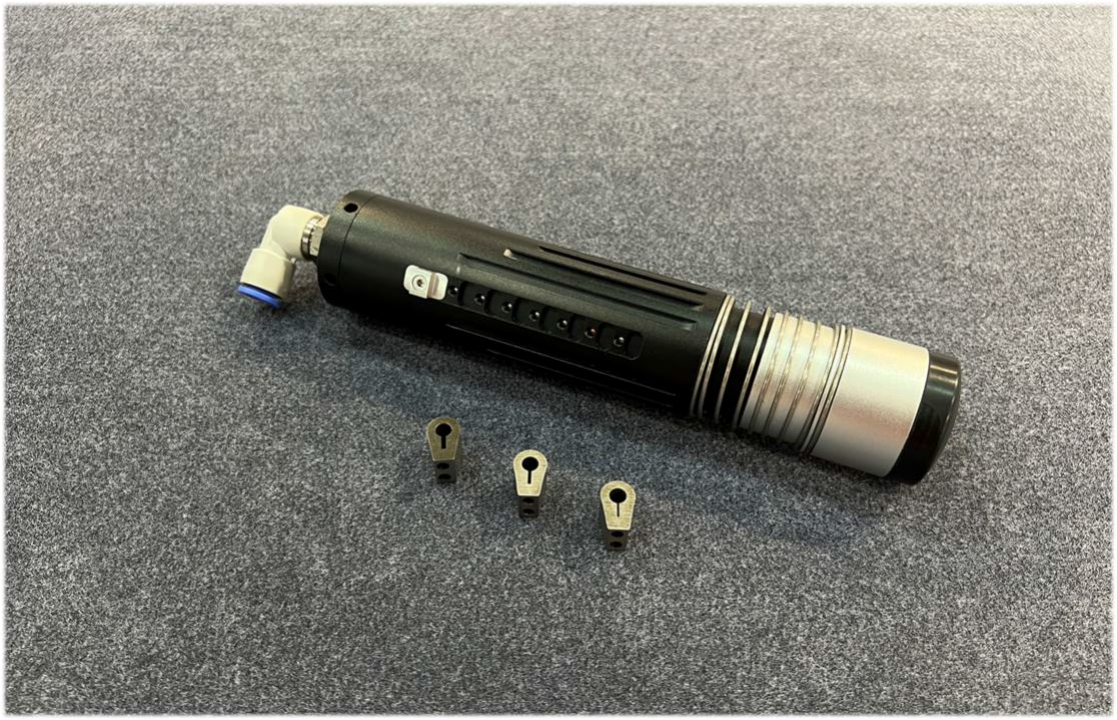

Пневматический нож (POT)

Пневматический осциллирующий инструмент: технология высокоточной резки мягких материалов

Современная промышленность и легкая индустрия предъявляют высокие требования к качеству раскроя материалов. Особое место среди специализированного оборудования занимает пневматический осциллирующий инструмент (Pneumatic Oscillating Tool, или сокращенно POT). Это устройство представляет собой эффективное решение для задач, где требуется высокая скорость, точность и отсутствие деформации кромки материала. В отличие от традиционных механических или лазерных методов резки, данный инструмент использует энергию сжатого воздуха для создания возвратно-поступательных движений лезвия с высокой частотой.

Принцип действия и конструктивные особенности

Основой работы пневматического осциллирующего инструмента является преобразование энергии сжатого воздуха в механические колебания высокой частоты. Принцип действия базируется на создании высокочастотной осцилляции (колебания) на лезвии ножа. Сжатый воздух подается в корпус инструмента, где приводит в движение поршневую систему или турбину, которая, в свою очередь, передает усилие на режущий элемент.

Ключевые технические параметры, определяющие эффективность работы:

1. Амплитуда колебания: Составляет около 8 мм. Это оптимальная величина хода лезвия, позволяющая эффективно прорезать материалы различной плотности без застревания.

2. Частота колебаний: Достигает 10 000 колебаний в минуту. Такая высокая скорость обеспечивает чистый рез без рваных краев даже на сложных материалах.

3. Источник энергии: Для функционирования модуля необходим дополнительный интерфейс подключения сжатого воздуха (пневмолиния).

Важно отметить, что конструкция инструмента позволяет минимизировать нагрев режущей кромки, что критически важно при работе с термочувствительными полимерами.

Области применения и обрабатываемые материалы

Благодаря своим характеристикам, пневматический осциллирующий инструмент (POT) получил широкое распространение в различных отраслях. Он предназначен для резки вспененных материалов, таких как:

• EVA (этиленвинилацетат): Часто используется в производстве обуви, ковриков, спортивного инвентаря.

• Изолон и поролон: Применяются в мебельной промышленности, упаковке и строительстве.

• Пакетный раскрой ткани: Инструмент позволяет разрезать сразу несколько слоев текстиля, что значительно ускоряет производственные процессы.

• Резинотехнические изделия: Резка технической резины, уплотнителей и прокладок.

• Более твердые материалы: В зависимости от установленного лезвия, POT справляется с материалами повышенной плотности.

Преимущества использования POT

Использование пневматического привода дает ряд неоспоримых преимуществ перед электрическими аналогами:

• Безопасность: Отсутствие электрических компонентов в режущей зоне исключает риск поражения током, что особенно важно при работе с влажными материалами или в условиях повышенной влажности.

• Компактность и вес: Пневматические инструменты обычно легче и меньше электрических, что снижает утомляемость оператора при длительной работе.

• Перегрев: Пневмопривод не нагревается так сильно, как электродвигатель, что позволяет работать в непрерывном режиме без остановок на охлаждение.

• Точность: Высокая частота oscillations обеспечивает идеальный рез сложных контуров.

Дополнительная оснастка и модернизация

Для расширения функционала и повышения производительности пневматического осциллирующего инструмента предусмотрена возможность установки дополнительного оборудования. В частности, для многослойной резки ткани можно установить специальную прижимную пластину.

Прижимная пластина выполняет две важные функции:

1. Фиксирует слои материала, предотвращая их смещение во время резки.

2. Обеспечивает равномерное давление, что улучшает качество реза на нижних слоях пакета.

Такая модернизация делает POT незаменимым инструментом для швейных производств и цехов по раскрою мягкой мебели.

Заключение

Пневматический осциллирующий инструмент — это надежное, производительное и универсальное решение для промышленной резки мягких и вспененных материалов. Высокая частота колебаний (до 10 000 в минуту) и оптимальная амплитуда (8 мм) в сочетании с возможностью подключения к пневмосети делают его идеальным выбором для профессионалов, ценящих качество и скорость. Инвестиция в данный инструмент окупается за счет снижения брака, увеличения скорости раскроя и универсальности применения — от поролона до плотной резины.
