Многофункциональный планшетно-режущий плоттер Filato DIGICUT 1625 C Камера CCD

Плоттер Filato DIGICUT 1625 C: точный раскрой с цифровым позиционированием

Filato DIGICUT 1625 C — это планшетно-режущий плоттер с ЧПУ, который представляет собой одну из ключевых конфигураций в популярной серии многофункциональных станков DIGICUT 1625. Модель отличается наличием камеры CCD — системы технического зрения, которая обеспечивает цифровое позиционирование по меткам. Это делает станок незаменимым для производств, где требуется высокая точность совмещения контура реза с заранее нанесённым изображением.

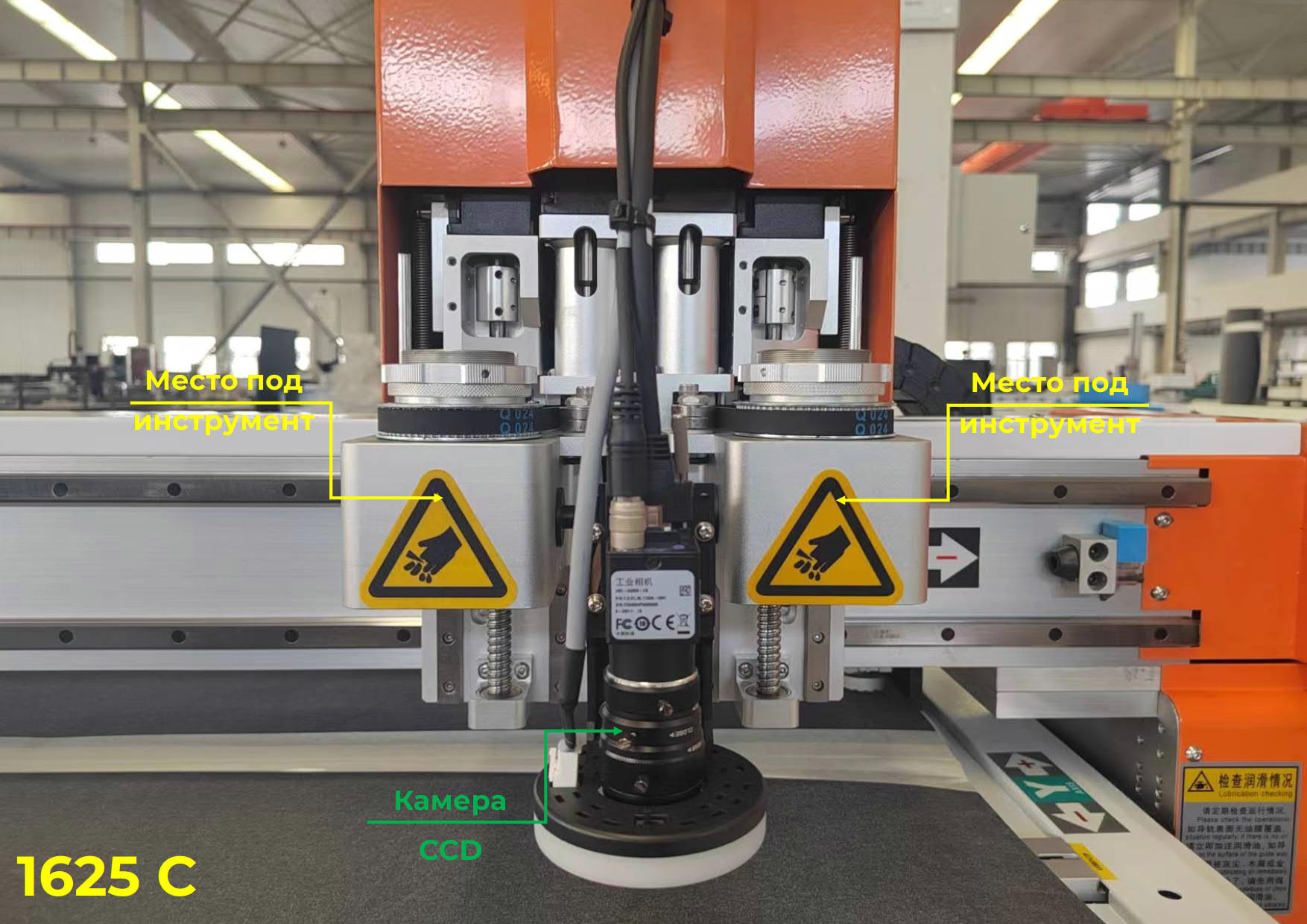

Конфигурация Filato DIGICUT 1625 C

Заводская комплектация модели включает следующие опции:

• Ячейки под инструментальные модули: 2 шт.

• Камера CCD: есть.

• Фрезерный шпиндель: отсутствует.

• Модуль пробития: отсутствует.

• Модуль маркировки: отсутствует.

Такая конфигурация делает DIGICUT 1625 C оптимальным выбором для предприятий, работающих с материалами, требующими точного позиционирования по реперным меткам: печатной продукцией, плёнками с принтом, материалами для рекламных конструкций и упаковки. Наличие камеры CCD выделяет эту версию среди других модификаций серии — B33 и B35 оснащены модулями пробития и маркировки, но лишены системы технического зрения.

Технические характеристики

Модель C базируется на общей платформе серии 1625 и сохраняет все ключевые параметры:

• Размер зоны обработки: 1600 x 2500 мм.

• Размеры вакуумного стола: 1600 x 2500 мм.

• Тип рабочего стола: вакуумный, конвейерного типа.

• Скорость резки: до 1500 мм/мин.

• Скорость холостого хода: 0–90 м/мин.

• Точность резки: ±0,05–0,1 мм.

• Повторяемость: ±0,01 мм.

• Тип передачи по осям X, Y: шестерня, косозубая рейка.

• Тип передачи по оси Z: ШВП (шарико-винтовая пара).

• Тип электродвигателей: серводвигатели.

• Система ЧПУ: Ruida.

• Программное обеспечение: Vcut Works.

• Поддерживаемые форматы файлов: DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD.

• Общая установленная мощность: 11 кВт.

• Напряжение: 380 / 220 В.

• Расход сжатого воздуха: 160 л/мин.

• Давление в пневмосистеме: 7 бар.

• Мощность вакуумного насоса: 9 кВт.

• Производительность вакуумного насоса: 1050 м³/ч.

• Глубина вакуума: 0,5 бар.

• Габариты: 3750 x 2160 x 1150 мм.

• Вес: 1000 кг.

Вакуумный стол конвейерного типа с независимыми зонами фиксации обеспечивает надёжное удержание материалов разной площади и позволяет обрабатывать рулонные материалы непрерывно.

Преимущества Filato DIGICUT 1625 C

Модель обладает рядом конкурентных преимуществ, которые делают её востребованной на российском рынке:

• Камера CCD для цифрового позиционирования по меткам. Система технического зрения распознаёт реперные точки на материале и автоматически корректирует положение режущей головки. Это критически важно при раскрое материалов с принтом, где требуется точное совмещение контура с изображением. Без камеры CCD такая задача решалась бы вручную и с большими погрешностями.

• Большой ассортимент режущих инструментов под разные материалы. Станок поддерживает тангенциальные, осциллирующие, дисковые и пневматические ножи, что позволяет обрабатывать кожу, картон, ПВХ, винил, поролон, гофрокартон и другие материалы.

• Автоматический конвейерный стол с независимыми зонами. Независимые зоны вакуумной фиксации дают возможность надёжно удерживать заготовки разной площади, а конвейерная подача обеспечивает непрерывную обработку рулонных материалов.

• Защита от столкновения с оптическими сенсорами. Система безопасности предотвращает повреждение инструмента и материала при возникновении нештатных ситуаций.

• Высокая скорость обработки — до 2000 мм/с. Производительность позволяет обрабатывать значительные объёмы материалов за смену без потери точности.

• Компактные установочные размеры 2160 х 3750 мм. При значительной рабочей зоне 1600 x 2500 мм станок занимает относительно немного места в цеху, что важно для предприятий с ограниченными производственными площадями.

Сферы применения

Filato DIGICUT 1625 C востребован в различных отраслях:

• Производство упаковки: раскрой картона, гофрокартона, создание ложементов и вкладышей, в том числе для продукции, представленной на маркетплейсах.

• Рекламное производство: изготовление POS-материалов, букв, логотипов, раскрой плёнок с принтом.

• Швейная и обувная промышленность: раскрой кожи, ткани, подкладки, стелек.

• Автомобильная отрасль: вырубка уплотнителей, прокладок, шумоизоляции из резины и паронита.

• Производство мебели: раскрой облицовочных материалов, плёнок, декоративных элементов.

Программное обеспечение Vcut Works

Станок комплектуется Vcut Works — программным обеспечением с функциями CAD/CAM, графическим выводом и симуляцией с расчётом времени обработки. Программа поддерживает дисковый инструмент, фрезу, вибрационный и пневматический ножи, микроштамповку и другие инструменты. Импорт файлов осуществляется в форматах DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD. Интерфейс полностью русифицирован, запуск возможен как с пульта управления, так и с ПК или ноутбука по Ethernet.

Заключение

Filato DIGICUT 1625 C — это сбалансированное решение для производств, которым требуется точный раскрой материалов с позиционированием по меткам. Наличие камеры CCD делает эту модель незаменимой для работы с печатной продукцией, плёнками и материалами с принтом, где совмещение контура реза с изображением критически важно. Модель занимает особое положение в линейке DIGICUT 1625, предлагая уникальное сочетание функциональности и точности. Для малых и средних предприятий такая конфигурация особенно ценна: она закрывает большинство задач по обработке листовых материалов с высокой точностью, не требуя инвестиций в избыточные опции.
