Плоттер Filato DIGICUT 1625 D: фрезеровка и раскрой с цифровым зрением

Filato DIGICUT 1625 D — это планшетно-режущий плоттер с ЧПУ, который представляет собой одну из самых функциональных конфигураций в серии многофункциональных станков DIGICUT 1625. Модель сочетает две ключевые технологии: камеру CCD для цифрового позиционирования по меткам и фрезерный шпиндель с высокой частотой вращения. Такая комбинация делает станок универсальным инструментом для производств, где требуется не только точный раскрой листовых и рулонных материалов, но и фрезеровка композитов, пластиков и акрила.

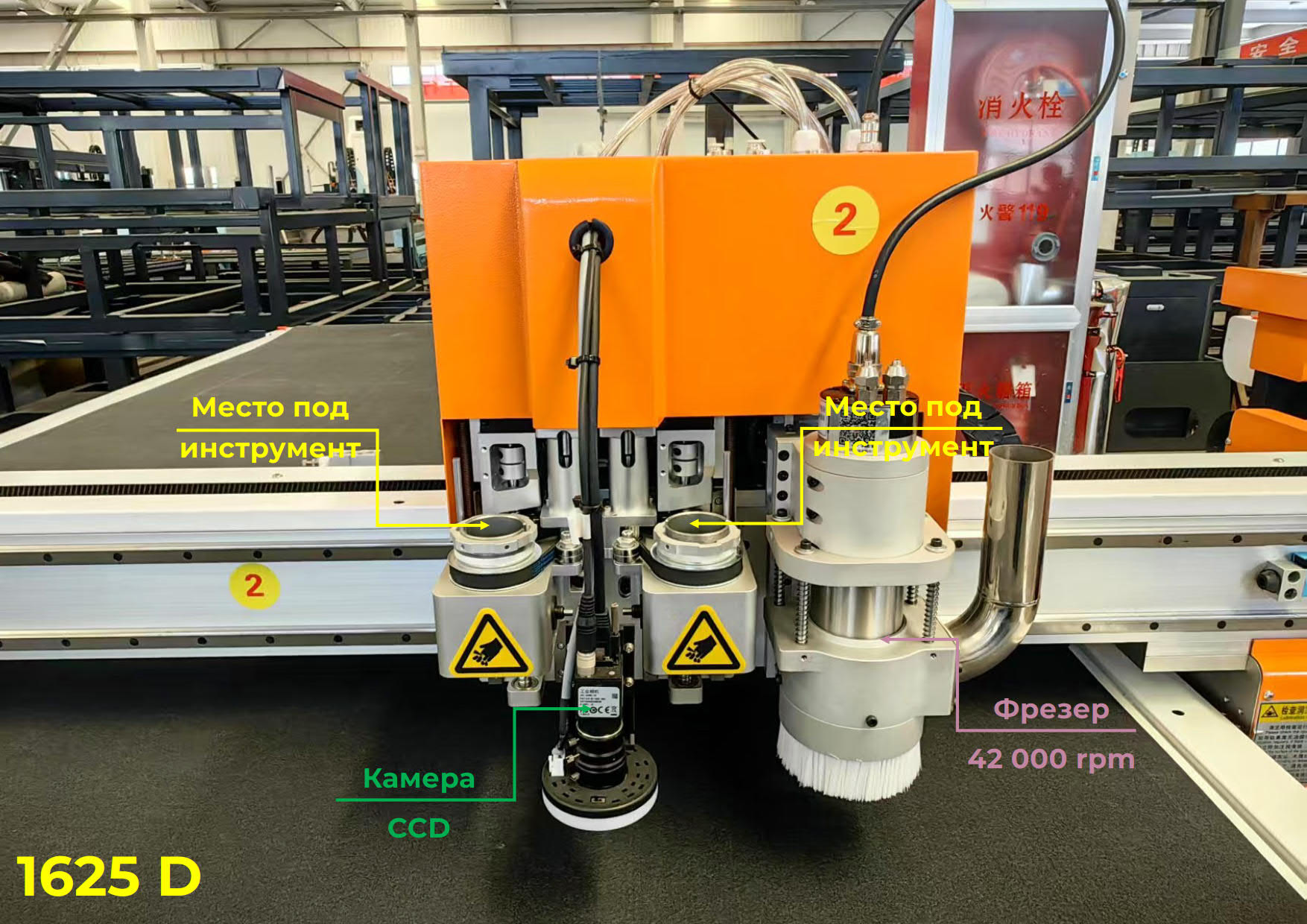

Конфигурация Filato DIGICUT 1625 D

Заводская комплектация модели включает следующие опции:

• Ячейки под инструментальные модули: 2 шт.

• Камера CCD: есть.

• Фрезерный шпиндель: есть.

• Модуль пробития: отсутствует.

• Модуль маркировки: отсутствует.

Такая конфигурация делает DIGICUT 1625 D оптимальным выбором для предприятий, работающих с материалами, требующими точного позиционирования по реперным меткам и фрезерной обработки. Наличие камеры CCD выделяет эту версию среди модификаций B33 и B35, которые оснащены модулями пробития и маркировки, но лишены системы технического зрения. В свою очередь, фрезерный шпиндель отличает модель D от версии C, где камера CCD есть, но фрезеровка недоступна.

Технические характеристики

Модель D базируется на общей платформе серии 1625 и сохраняет все ключевые параметры:

• Размер зоны обработки: 1600 x 2500 мм.

• Размеры вакуумного стола: 1600 x 2500 мм.

• Высота обработки: 60 мм.

• Тип рабочего стола: вакуумный, конвейерного типа.

• Скорость резки: до 1800 мм/мин.

• Скорость холостого хода: 0–90 м/мин.

• Точность резки: ±0,05–0,1 мм.

• Повторяемость: ±0,01 мм.

• Мощность шпинделя: 1,2 кВт.

• Частота вращения шпинделя: 42 000 об/мин.

• Тип охлаждения шпинделя: жидкостное.

• Тип цанги: ER 11.

• Макс. диаметр инструмента: 6,35 мм.

• Тип смены инструмента: ручная (цанговый, фиксация гайкой).

• Тип передачи по осям X, Y: шестерня, косозубая рейка.

• Тип передачи по оси Z: ШВП (шарико-винтовая пара).

• Тип электродвигателей: серводвигатели.

• Система ЧПУ: Ruida RDD6584.

• Программное обеспечение: Vcut Works (на русском языке).

• Поддерживаемые форматы файлов: DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD.

• Общая установленная мощность: 15,52 кВт.

• Напряжение: 380 / 220 В.

• Расход сжатого воздуха: 160 л/мин.

• Давление в пневмосистеме: 7 бар.

• Мощность вакуумного насоса: 9 кВт.

• Производительность вакуумного насоса: 1200 м³/ч.

• Глубина вакуума: 0,53 бар.

• Габариты: 3750 x 2360 x 1150 мм.

• Вес: 1050 кг.

Ключевые узлы и конструктивные особенности

Станок Filato DIGICUT 1625 D оснащён рядом конструктивных решений, которые обеспечивают высокую точность и производительность:

• Модуль на сервоприводе для инструмента осцилляции (1–3 шт.) — обеспечивает быстрое и точное перемещение режущего инструмента.

• Вакуумный рабочий стол конвейерного типа с 8 независимыми зонами — позволяет надёжно фиксировать заготовки разной площади и обрабатывать рулонные материалы непрерывно.

• Вакуумный насос вихревого типа — обеспечивает стабильное разрежение и высокую производительность.

• Встроенный в станину шкаф с электрокомпонентами — защищает электронику и упрощает обслуживание.

• Система управления Ruida RDD6584 — обеспечивает точное управление всеми осями и инструментами.

• Косозубые передачи шестерня-рейка по осям X, Y — минимизируют люфты и обеспечивают плавность хода.

• Планетарные редукторы NewGear (Германия) — гарантируют высокую точность позиционирования.

• Серводвигатели осевого перемещения Delta (Тайвань) — обеспечивают динамику и надёжность.

• Призматические линейные направляющие PMI (Тайвань) по осям X, Y, Z — обеспечивают жёсткость и точность перемещений.

• Централизованная система смазки — упрощает обслуживание и продлевает срок службы узлов.

• Шарико-винтовая передача по оси Z — обеспечивает точное вертикальное позиционирование.

• Калибратор длины инструмента (для EOT, POT, фрезера) — автоматизирует настройку инструмента.

• Автоматический прижим к столу для загрузки — ускоряет процесс установки материала.

• Защитные кабель-каналы для электропроводки по осям X, Y — повышают надёжность и безопасность.

• Узел подготовки сжатого воздуха на входе в станок — обеспечивает стабильную работу пневматики.

Преимущества Filato DIGICUT 1625 D

Модель обладает рядом конкурентных преимуществ, которые делают её востребованной на российском рынке:

• Камера CCD для цифрового позиционирования по меткам. Система технического зрения распознаёт реперные точки на материале и автоматически корректирует положение режущей головки. Это критически важно при раскрое материалов с принтом, где требуется точное совмещение контура с изображением.

• Фрезерный шпиндель с высокой частотой вращения. Частота до 42 000 об/мин и мощность 1,2 кВт позволяют обрабатывать композиты, пластики, акрил, дерево и мягкие металлы. Станок фактически превращается в полноценный фрезерный станок с ЧПУ.

• Большой ассортимент режущих инструментов под разные материалы. Станок поддерживает тангенциальные, осциллирующие, дисковые и пневматические ножи, что позволяет обрабатывать кожу, картон, ПВХ, винил, поролон, гофрокартон и другие материалы.

• Автоматический конвейерный стол с независимыми зонами. Восемь зон вакуумной фиксации дают возможность надёжно удерживать заготовки разной площади, а конвейерная подача обеспечивает непрерывную обработку рулонных материалов.

• Защита от столкновения с оптическими сенсорами. Система безопасности предотвращает повреждение инструмента и материала при возникновении нештатных ситуаций.

• Компактные установочные размеры 2160 х 3750 мм. При значительной рабочей зоне 1600 x 2500 мм станок занимает относительно немного места в цеху, что важно для предприятий с ограниченными производственными площадями.

Сферы применения

Filato DIGICUT 1625 D востребован в различных отраслях:

• Производство упаковки: раскрой картона, гофрокартона, создание ложементов и вкладышей.

• Рекламное производство: изготовление POS-материалов, букв, логотипов, раскрой плёнок с принтом.

• Швейная и обувная промышленность: раскрой кожи, ткани, подкладки, стелек.

• Автомобильная отрасль: вырубка уплотнителей, прокладок, шумоизоляции из резины и паронита.

• Производство мебели: раскрой облицовочных материалов, плёнок, декоративных элементов.

• Машиностроение: изготовление сложных и точных деталей для выпускаемых изделий. Так, АО «УЗТМ» (Угличский завод точного машиностроения) внедрил плоттер Filanto Digicut 1625 для работы с резиной и паронитом, что значительно расширило номенклатурные возможности завода.

Программное обеспечение Vcut Works

Станок комплектуется Vcut Works — программным обеспечением с функциями CAD/CAM, графическим выводом и симуляцией с расчётом времени обработки. Программа поддерживает дисковый инструмент, фрезу, вибрационный и пневматический ножи, микроштамповку и другие инструменты. Импорт файлов осуществляется в форматах DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD. Интерфейс полностью русифицирован, запуск возможен как с пульта управления, так и с ПК или ноутбука по Ethernet.

Заключение

Filato DIGICUT 1625 D — это флагманская конфигурация в линейке DIGICUT 1625, объединяющая цифровое позиционирование по меткам и фрезерную обработку. Модель занимает верхнюю позицию в серии, предлагая максимальный набор функций для самых требовательных производств. Наличие камеры CCD и фрезерного шпинделя делает станок универсальным инструментом, способным заменить несколько узкоспециализированных машин. Для предприятий, где требуется и точный раскрой материалов с принтом, и фрезеровка композитов, DIGICUT 1625 D становится оптимальным выбором, обеспечивающим высокую производительность и гибкость производства.
