Плоттер Filato DIGICUT 1625 B35: универсальное решение для раскроя, пробития и маркировки

Filato DIGICUT 1625 B35 — это планшетно-режущий плоттер с ЧПУ, который занимает особое место в линейке многофункциональных станков серии DIGICUT 1625. Модель отличает конкретная заводская конфигурация, ориентированная на производства, где требуется не только точный раскрой листовых и рулонных материалов, но и дополнительные операции: перфорация и нанесение технологических меток. Индекс B35 указывает на комплектацию с модулями пробития и маркировки при отсутствии камеры CCD и фрезерного шпинделя.

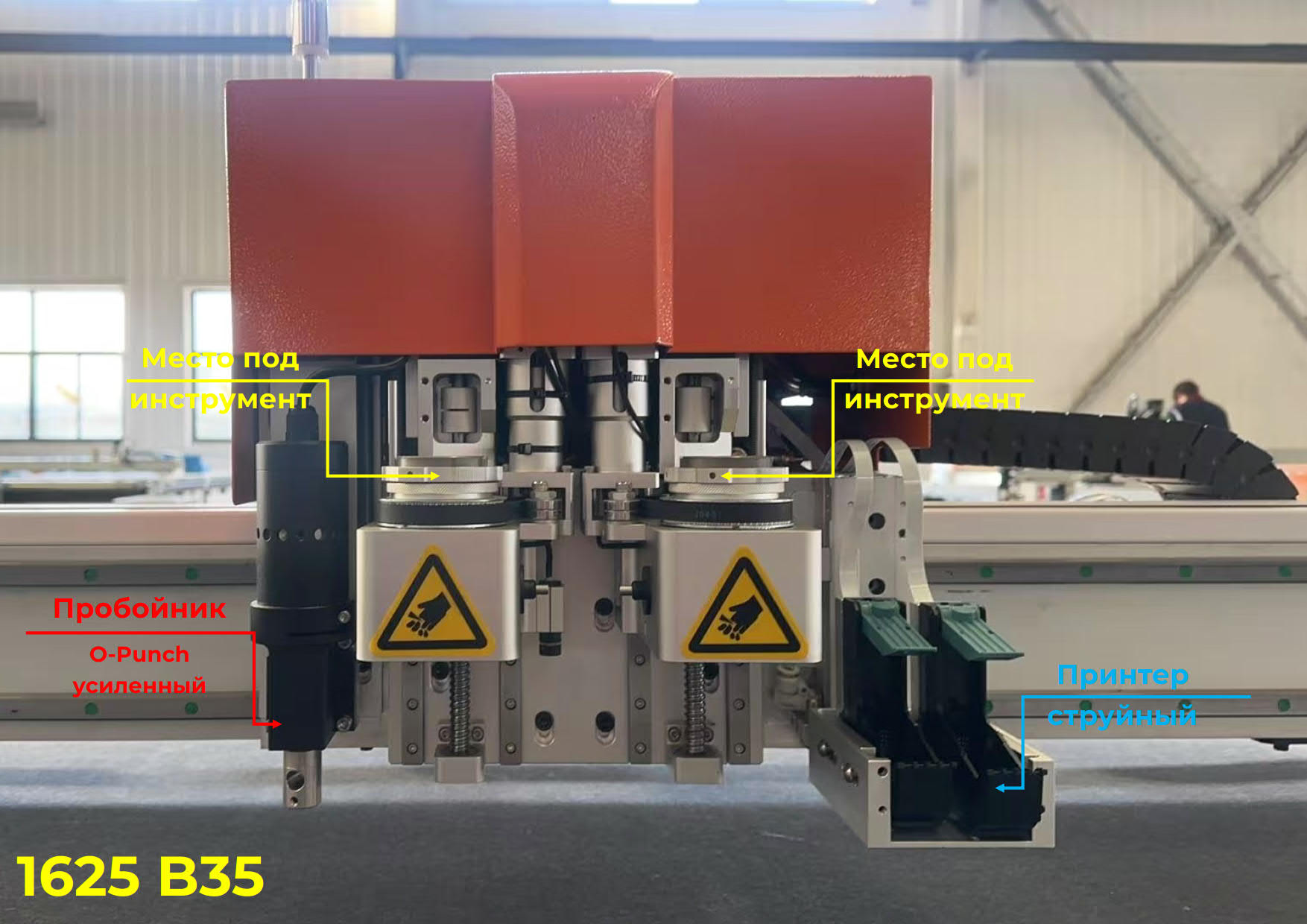

Конфигурация Filato DIGICUT 1625 B35

Заводская комплектация модели включает следующие опции:

• Ячейки под инструментальные модули: 2 шт.

• Камера CCD: отсутствует.

• Фрезерный шпиндель: отсутствует.

• Модуль пробития: есть.

• Модуль маркировки: есть.

Такая конфигурация делает DIGICUT 1625 B35 оптимальным выбором для предприятий, работающих с кожей, тканью, картоном, ПВХ, резиной и паронитом. Модуль пробития позволяет создавать отверстия под шнуровку, вентиляцию или декоративные элементы, а модуль маркировки наносит технологические метки, облегчающие дальнейшую сборку или обработку деталей.

Технические характеристики

Модель B35 базируется на платформе серии 1625 и сохраняет все ключевые параметры базовой версии:

• Размер зоны обработки: 1600 x 2500 мм.

• Размеры вакуумного стола: 1600 x 2500 мм.

• Высота обработки: 60 мм.

• Тип рабочего стола: вакуумный, конвейерного типа.

• Скорость резки: до 1500 мм/мин.

• Скорость холостого хода: 0–90 м/мин.

• Точность резки: ±0,05–0,1 мм.

• Повторяемость: ±0,01 мм.

• Тип передачи по осям X, Y: шестерня, косозубая рейка.

• Тип передачи по оси Z: ШВП (шарико-винтовая пара).

• Тип электродвигателей: серводвигатели.

• Система ЧПУ: Ruida.

• Программное обеспечение: Vcut Works.

• Поддерживаемые форматы файлов: DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD.

• Общая установленная мощность: 11 / 15,52 кВт.

• Напряжение: 380 / 220 В.

• Расход сжатого воздуха: 160 л/мин.

• Давление в пневмосистеме: 7 бар.

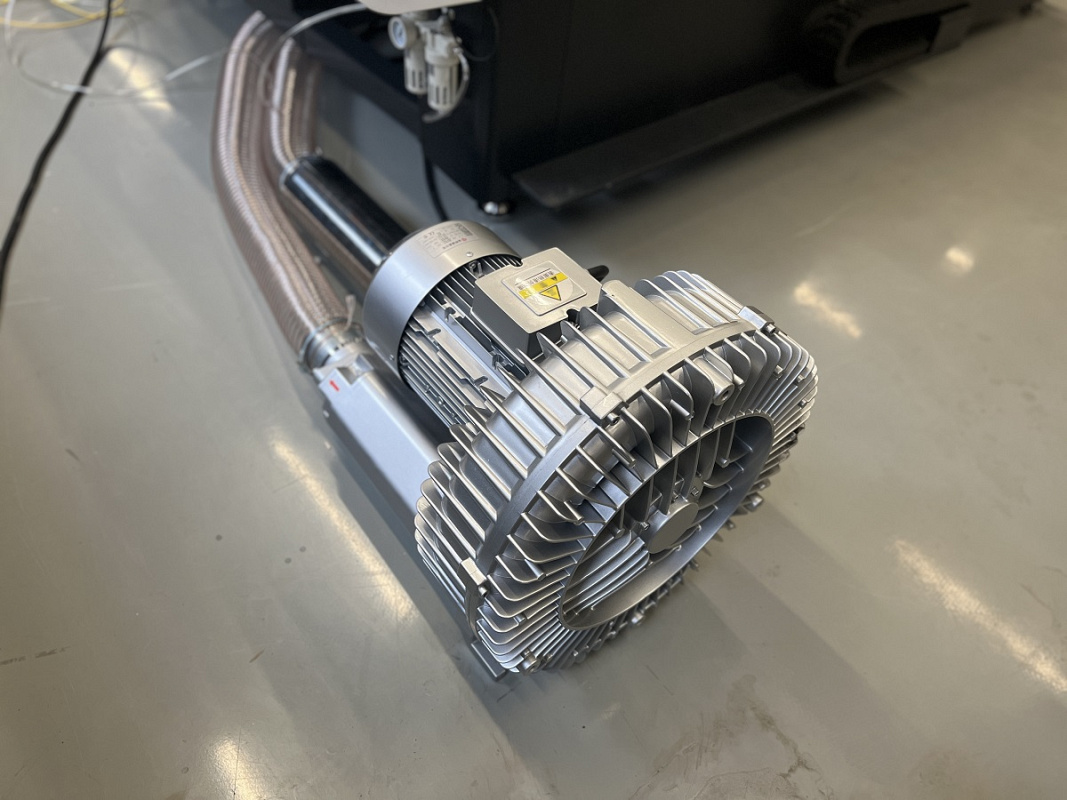

• Мощность вакуумного насоса: 9 кВт.

• Производительность вакуумного насоса: 1200 м³/ч.

• Глубина вакуума: 0,53 бар.

• Габариты: 3750 x 2360 x 1150 мм.

• Вес: 1000 кг.

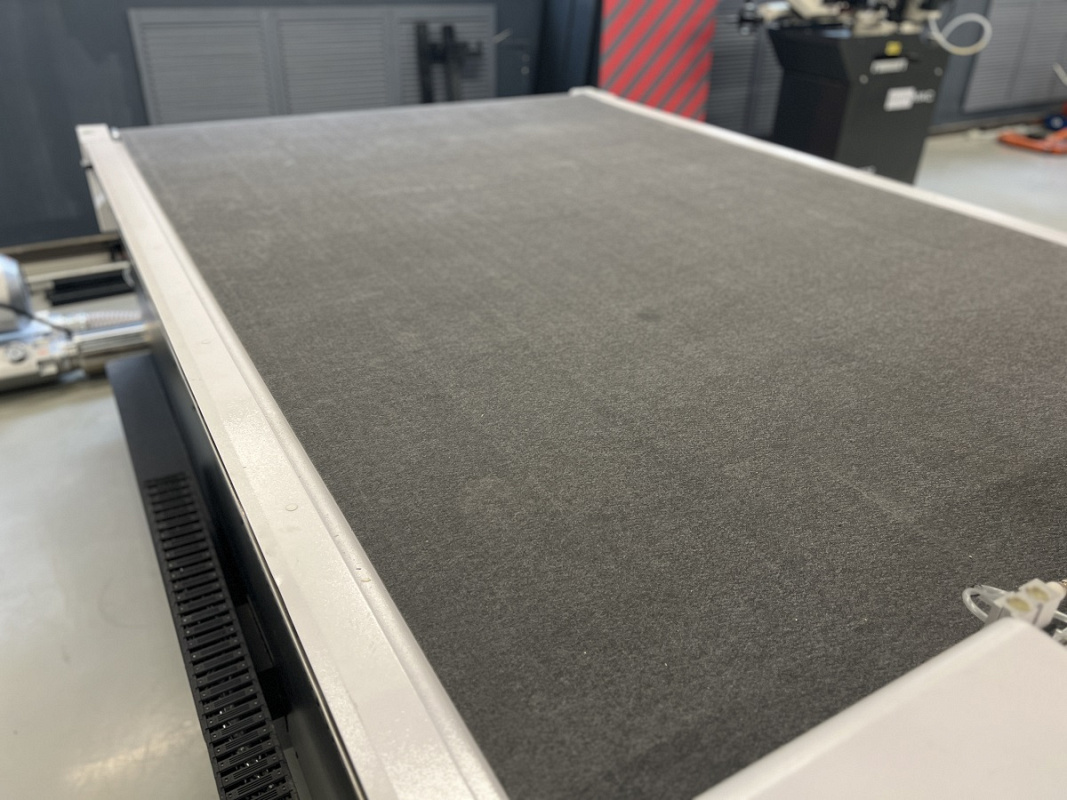

Вакуумный стол конвейерного типа с восемью независимыми зонами обеспечивает надёжную фиксацию материалов разной площади и позволяет обрабатывать рулонные материалы непрерывно. Производительность вакуумного насоса достаточна для работы с плотными и тяжёлыми материалами.

Преимущества Filato DIGICUT 1625 B35

Модель обладает рядом конкурентных преимуществ, которые делают её востребованной на российском рынке:

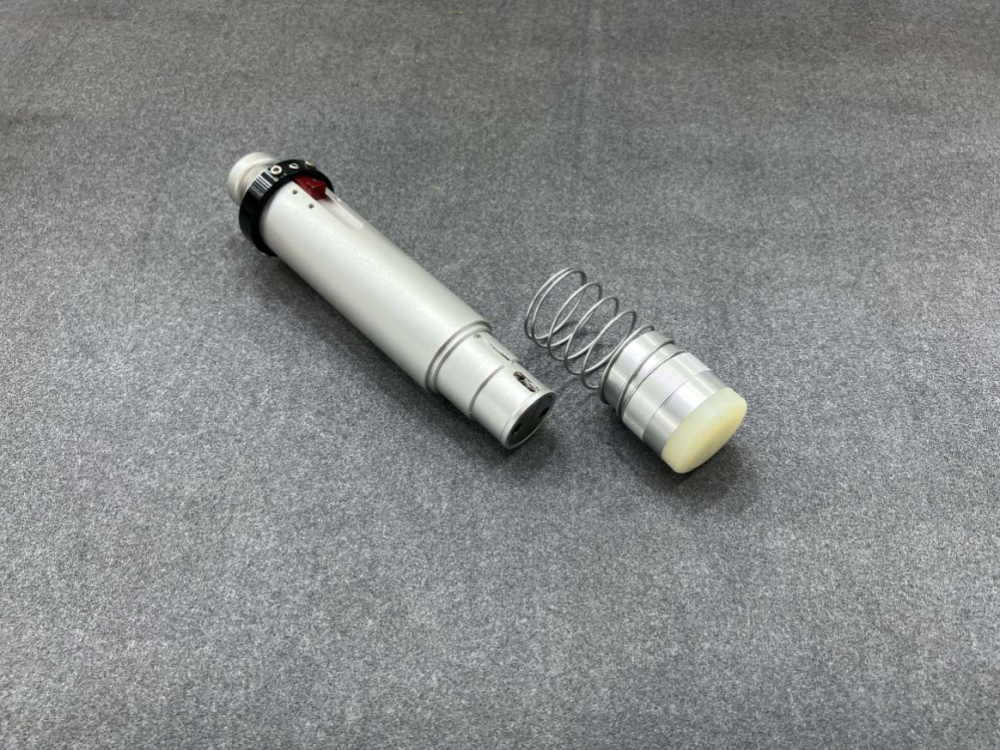

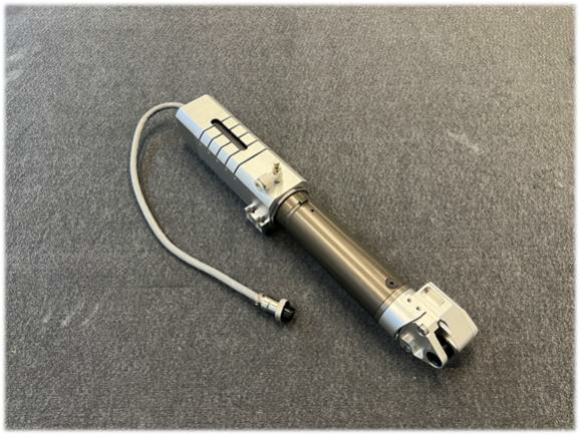

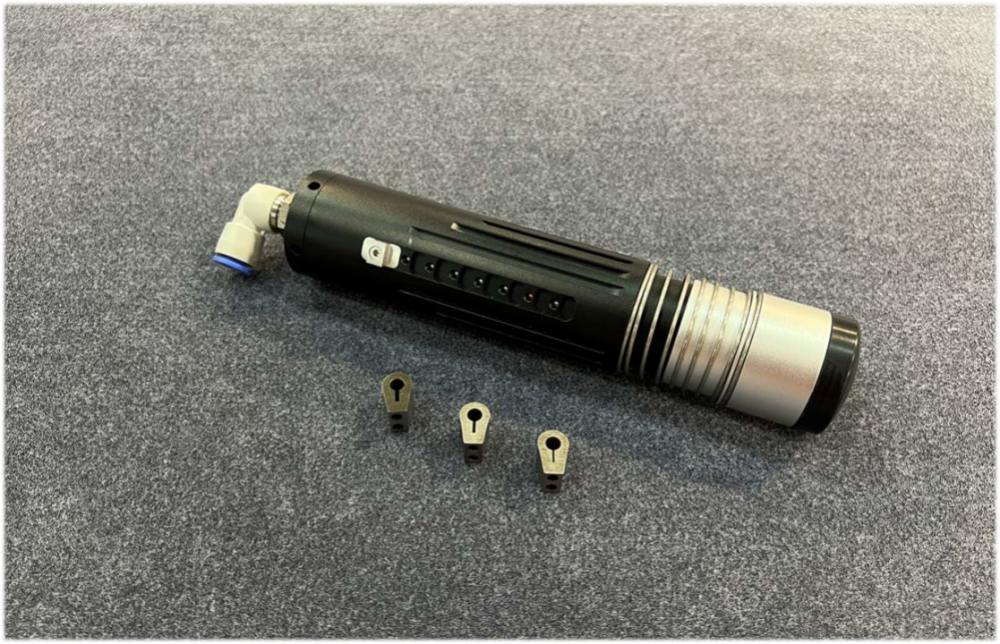

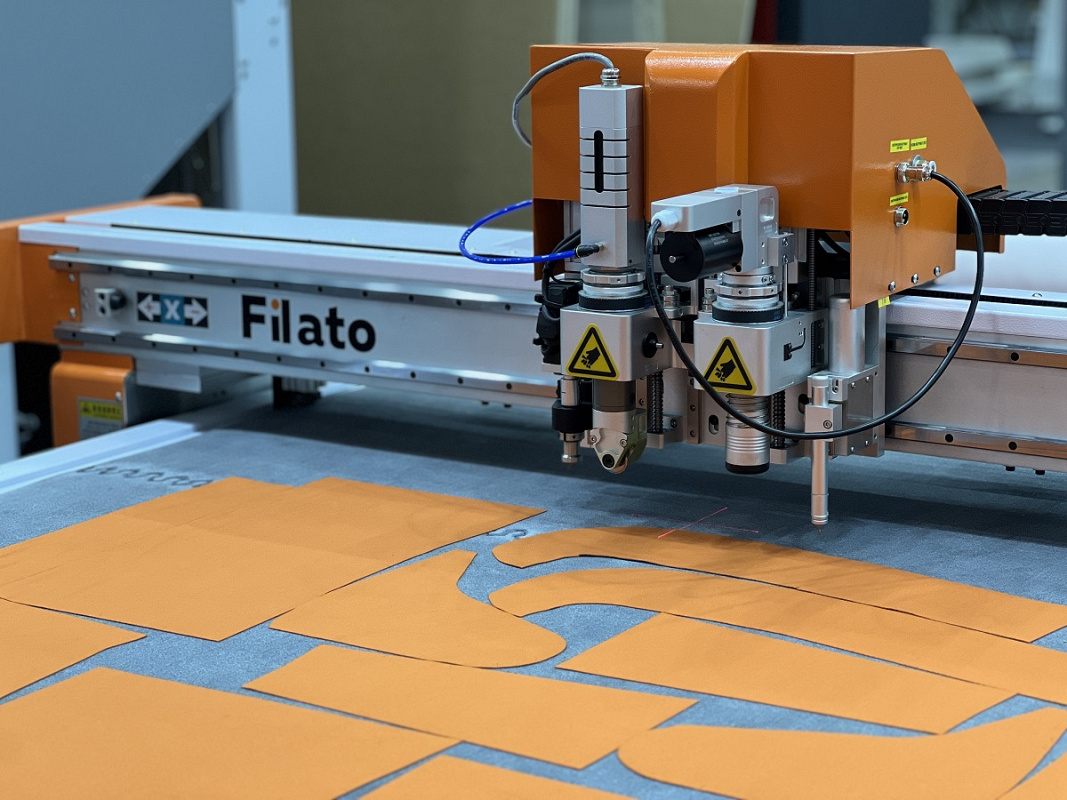

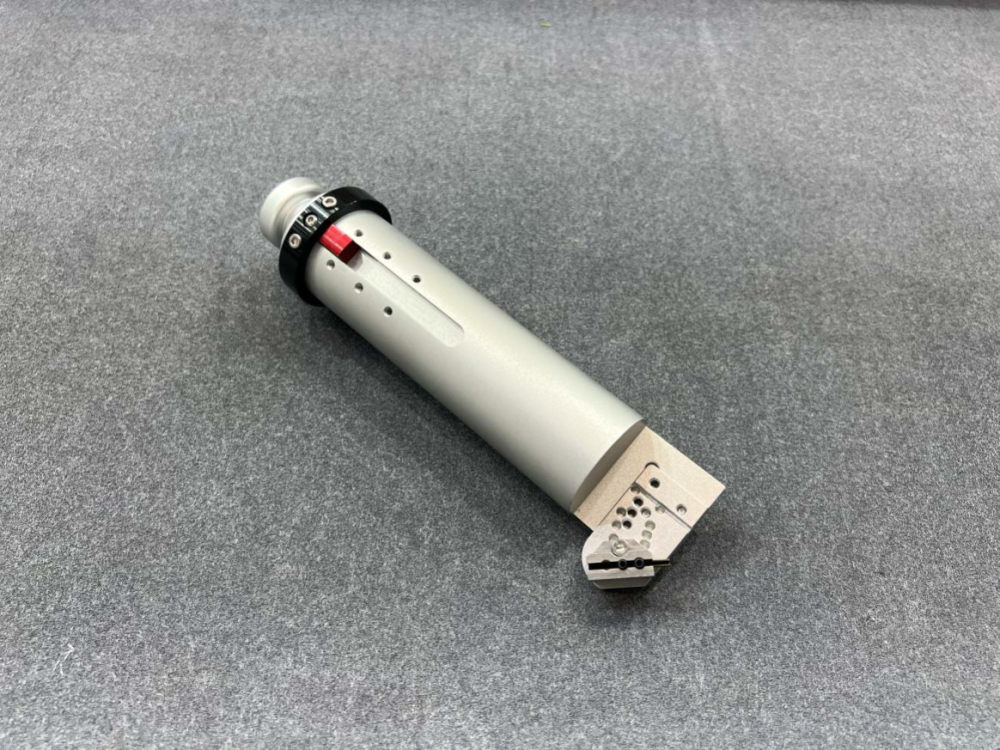

• Большой ассортимент режущих инструментов под разные материалы. Станок поддерживает тангенциальные, осциллирующие, дисковые и пневматические ножи, что позволяет обрабатывать кожу, картон, ПВХ, винил, поролон, гофрокартон и другие материалы.

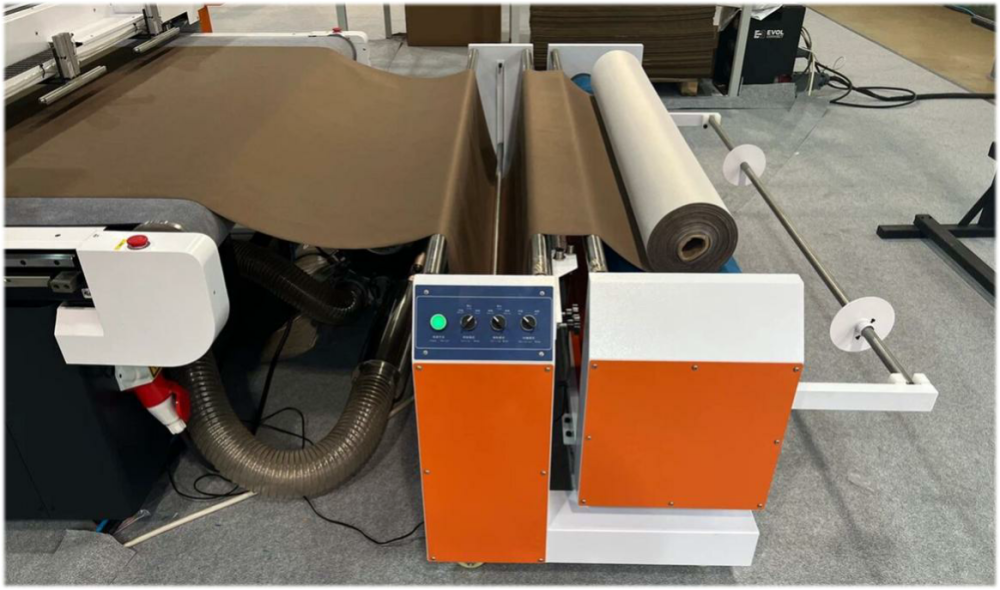

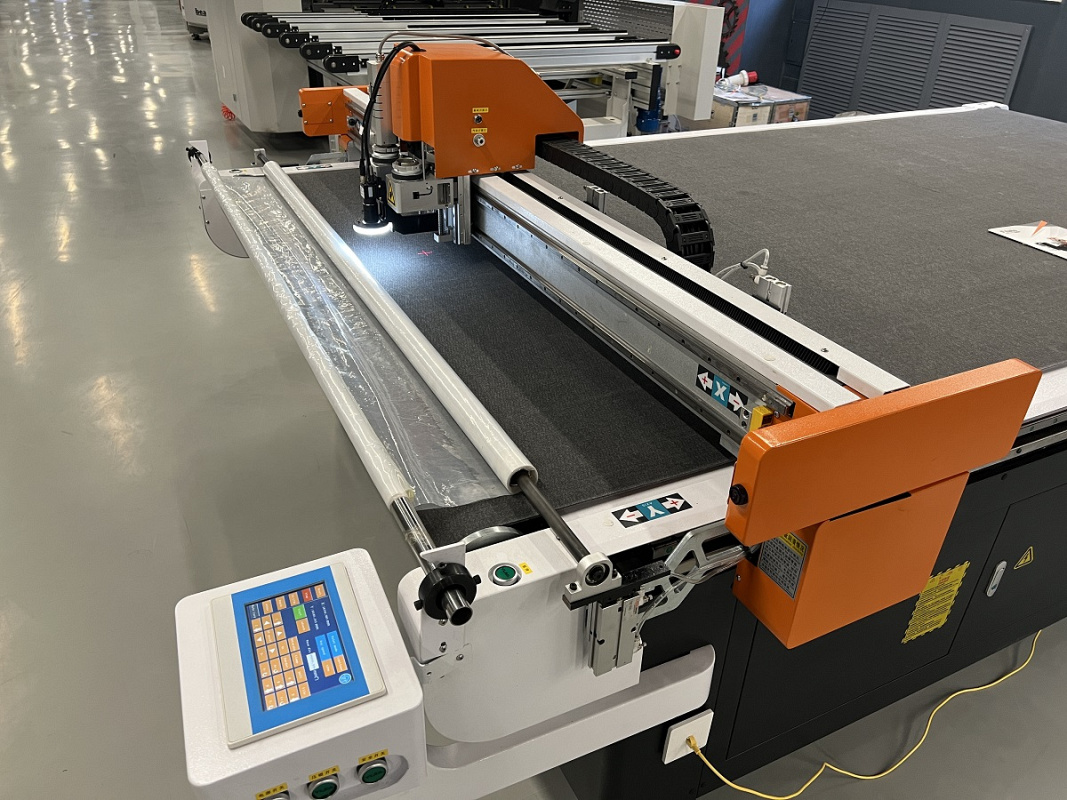

• Автоматический конвейерный стол с независимыми зонами. Восемь зон вакуумной фиксации дают возможность надёжно удерживать заготовки разной площади, а конвейерная подача обеспечивает непрерывную обработку рулонных материалов.

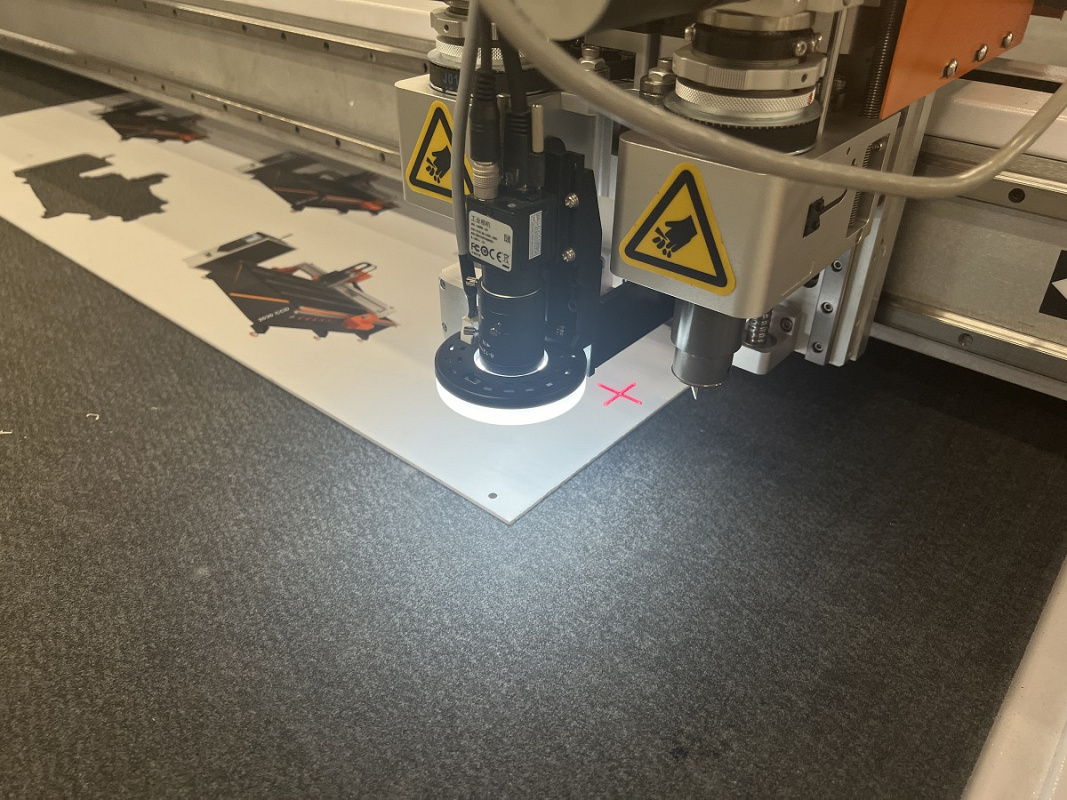

• Цифровая система позиционирования по меткам. Несмотря на отсутствие камеры CCD в базовой комплектации, станок поддерживает работу с системой позиционирования, что критически важно при раскрое материалов с принтом и необходимости точного совмещения контура с изображением.

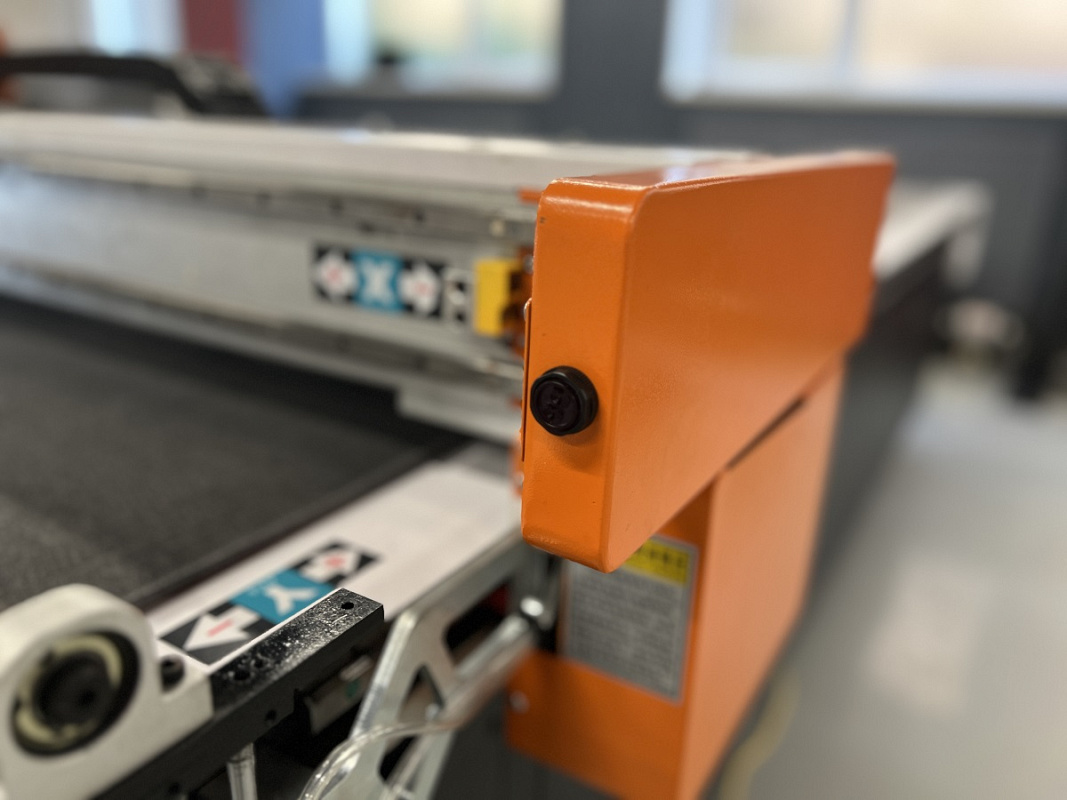

• Защита от столкновения с оптическими сенсорами. Система безопасности предотвращает повреждение инструмента и материала при возникновении нештатных ситуаций.

• Скорость резки до 1500 мм/мин. Высокая производительность позволяет обрабатывать значительные объёмы материалов за смену без потери точности.

• Фрезерный агрегат с высокой частотой вращения. Несмотря на отсутствие шпинделя в базовой комплектации, станок предусматривает возможность дооснащения фрезерным модулем с частотой вращения до 42 000 об/мин для обработки пластиков, композитов и акрила.

• Компактные установочные размеры 2160 х 3750 мм. При значительной рабочей зоне 1600 x 2500 мм станок занимает относительно немного места в цеху, что важно для предприятий с ограниченными производственными площадями.

Сферы применения

Filato DIGICUT 1625 B35 востребован в различных отраслях:

• Производство упаковки: раскрой картона, гофрокартона, создание ложементов и вкладышей.

• Швейная и обувная промышленность: раскрой кожи, ткани, подкладки, стелек, перфорация под шнуровку.

• Рекламное производство: изготовление POS-материалов, букв, логотипов.

• Автомобильная отрасль: вырубка уплотнителей, прокладок, шумоизоляции из резины и паронита.

• Текстильная промышленность: маркировка длинномерных изделий, раскрой технических тканей.

Программное обеспечение Vcut Works

Станок комплектуется Vcut Works — программным обеспечением с функциями CAD/CAM, графическим выводом и симуляцией с расчётом времени обработки. Программа поддерживает дисковый инструмент, фрезу, вибрационный и пневматический ножи, микроштамповку и другие инструменты. Импорт файлов осуществляется в форматах DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD. Интерфейс полностью русифицирован, запуск возможен как с пульта управления, так и с ПК/ноутбука по Ethernet.

Заключение

Filato DIGICUT 1625 B35 — это сбалансированное решение для производств, которым нужны раскрой, перфорация и маркировка, но не требуются фрезеровка и оптическое позиционирование. Модель занимает промежуточное положение в линейке DIGICUT 1625, предлагая расширенный функционал по сравнению с базовой версией без существенного удорожания. Для малых и средних предприятий такая конфигурация особенно ценна: она закрывает большинство задач по обработке листовых материалов, не требуя инвестиций в избыточные опции.
