Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 MTV-2H

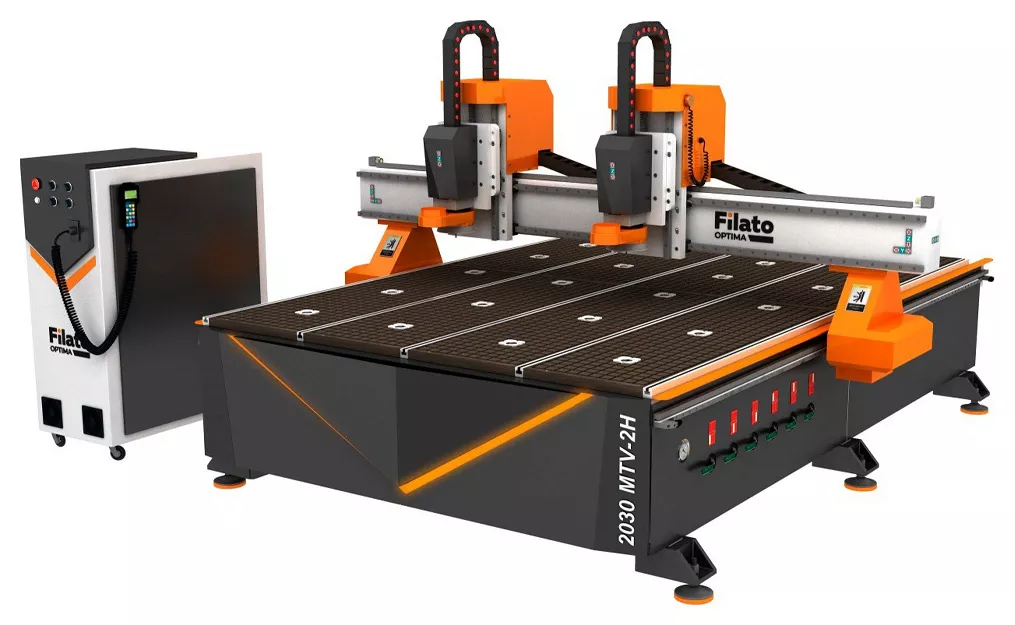

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 MTV-2H: Двойная производительность портального типа

В условиях современного производства, где скорость и качество играют ключевую роль, на первый план выходит оборудование, способное выполнять сложные задачи с минимальными временными затратами. Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 MTV-2H — это высокоточный портальный комплекс, созданный для интенсивной эксплуатации. Главной "фишкой" данной модели является наличие двух независимых шпинделей, работающих синхронно на оси X, что позволяет удвоить эффективность обработки по сравнению с одношпиндельными аналогами.

Эта модель представляет собой профессиональное решение для мебельных цехов, рекламных мастерских и производств, специализирующихся на раскрое плитных материалов, изготовлении фасадов и объемной резьбе. Рассмотрим технические характеристики, конструктивные особенности и преимущества станка подробнее .

Область применения и обрабатываемые материалы

Filato Optima 2030 MTV-2H позиционируется как станок для высококачественной 2D и 3D обработки. Благодаря жесткости станины и мощности привода, оборудование отлично справляется с целым спектром задач:

• Мебельное производство: Раскрой ДСП, МДФ, фанеры, производство фасадов с фрезеровкой, изготовление столешниц и элементов корпусной мебели.

• Рекламная и сувенирная продукция: Вырезание объемных букв, логотипов, указателей из ПВХ, акрила и композитных материалов.

• Декоративная отделка: Фрезерование элементов интерьера (панно, накладки) и экстерьеров (наличники, декор для беседок).

Станок уверенно обрабатывает широкий спектр материалов: древесину любых пород, плиты на древесной основе (ДСП, МДФ, ДВП, фанера), композиты (алюкобонд), пластики (ПВХ, полистирол, оргстекло), а также мягкие цветные металлы и искусственный камень .

Конструктивные особенности и портальная группа

Надежность станка Filato Optima 2030 MTV-2H начинается с его базы. Конструкция базируется на цельнометаллической станине, сваренной из стальных труб прямоугольного сечения. Для придания дополнительной жесткости и устойчивости к вибрациям при высокоскоростной обработке, станина усилена внутренними ребрами. Портал также выполнен из стали, что является важным преимуществом перед алюминиевыми аналогами: стальной портал меньше подвержен деформациям под нагрузкой и сохраняет геометрию даже при интенсивной эксплуатации .

Ключевая особенность модели Optima 2030 MTV-2H — это наличие двух шпинделей, каждый из которых перемещается по своей каретке. Они оснащены независимыми приводами по оси X. Это означает, что оператор может гибко настраивать расстояние между инструментами. Синхронный режим позволяет обрабатывать две одинаковые детали одновременно, буквально удваивая производительность. Это особенно актуально при серийном производстве, где нужно изготовить большое количество типовых элементов .

Технические характеристики (Спецификация)

Рабочее поле станка составляет внушительные 2100 мм по оси X и 3050 мм по оси Y, что позволяет работать с целыми листами формата 2030х3000 мм без необходимости перестановки. Ход по оси Z равен 300 мм, что дает возможность обрабатывать достаточно толстые заготовки и создавать объемный рельеф.

• Модель: Filato Optima 2030 MTV-2H

• Рабочее поле (X/Y/Z): 2100 x 3050 x 300 мм

• Тип рабочего стола: Комбинированный (вакуумный с Т-пазами)

• Шпиндель: 2 x 6 кВт (HQD, воздушное охлаждение)

• Частота вращения шпинделя: 0 - 18 000 об/мин

• Тип передачи по осям X/Y: Косозубая рейка + шестерня

• Тип передачи по оси Z: Шарико-винтовая передача (ШВП)

• Направляющие: Призматические, усиленные (Тайвань)

• Макс. скорость холостого хода: 20 м/мин

• Система управления: NK105 (пульт с загрузкой с флеш-носителя)

• Установленная мощность: 15 кВт

• Вес станка: 1200 кг

Привод и кинематика

За точность перемещений в Filato Optima 2030 MTV-2H отвечают высокоточные призматические направляющие и шаговые двигатели с ременными редукторами. По осям X и Y используется косозубая реечная передача. В отличие от прямозубой, косозубое зацепление обеспечивает более плавный ход, меньше шумит и распределяет нагрузку на несколько зубьев одновременно, что критически важно для получения чистой поверхности без ступенек на больших скоростях обработки .

Ось Z, как наиболее нагруженная при врезании в материал, оснащена шарико-винтовой передачей (ШВП). ШВП практически исключает люфты и трение, что гарантирует чистоту вертикальной обработки и долговечность узла .

Шпиндельный узел и комплектация

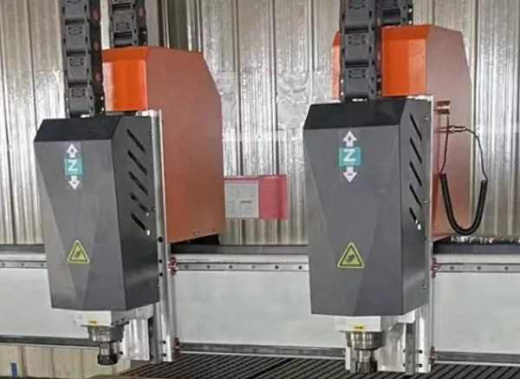

На станке установлены два электрошпинделя мощностью по 6 кВт с воздушным охлаждением производства HQD. Эти шпиндели зарекомендовали себя как надежное решение для длительной работы. Частота вращения до 18 000 об/мин позволяет использовать как крупный режущий инструмент, так и миниатюрные граверы. Смена инструмента производится вручную с помощью цангового зажима (цанги ER32) .

В базовой комплектации станок оснащается комбинированным столом. Это инженерное решение объединяет вакуумный стол (зональный) и Т-пазы в алюминиевых направляющих. Это дает оператору выбор: фиксировать заготовки мощным вакуумным насосом для быстроты смены или использовать механические струбцины для удержания сложных или небольших элементов, экономя электроэнергию .

Также в стандарт поставки входят:

• Датчик калибровки инструмента (для автоматического определения длины фрезы и "нуля" стола).

• Аспирационный кожух со щетками (для подключения пылеудаления).

• Инструментальный ящик с ЗИП и ключами .

Система управления и эргономика

Станок функционирует под управлением контроллера NK105. Это удобное решение для российского производителя: пульт имеет интуитивно понятный интерфейс и поддерживает загрузку управляющих программ напрямью с USB-флеш-накопителя, что исключает необходимость держать возле станка полноценный компьютер. Станок понимает стандартный G-код (ISO-формат), что делает его совместимым с любыми CAM-системами (ArtCAM, Type3, PowerMill и др.) .

Заключение

Фрезерно-гравировальный станок Filato Optima 2030 MTV-2H — это продуманный станок для малого и среднего бизнеса, который ориентирован на рост объемов производства. Наличие двух синхронных шпинделей вкупе с большим рабочим полем позволяет снизить себестоимость каждой детали за счет сокращения времени обработки. Усиленная стальная конструкция, проверенная кинематика (ШВП + косозубые рейки) и комбинированный стол делают эту модель надежной рабочей лошадкой, способной окупить вложения в кратчайшие сроки на задачах мебельного производства, рекламы и деревообработки.
