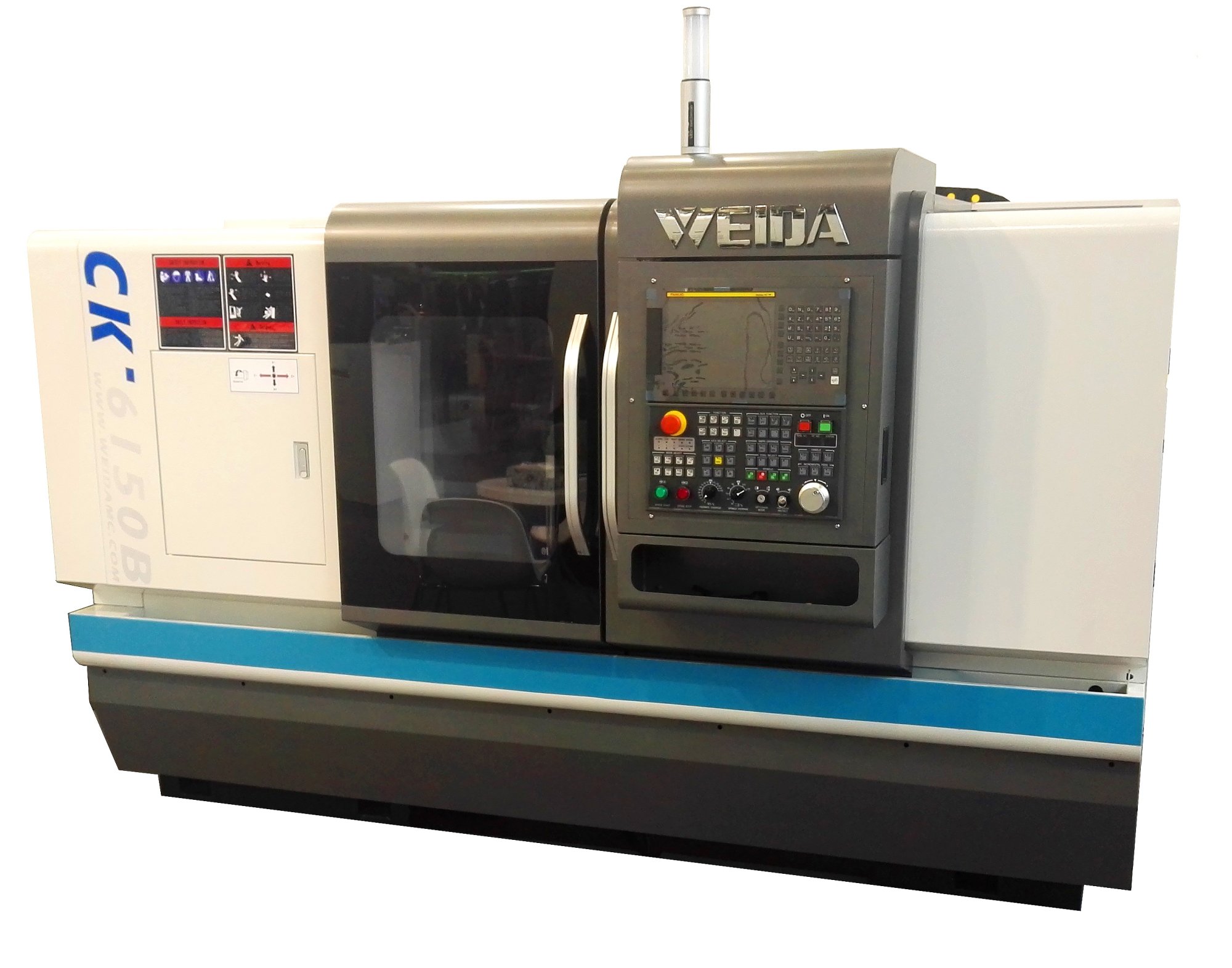

Токарный станок с ЧПУ WEIDA CKE6150L представляет собой современное оборудование нормальной точности, созданное с применением передовых зарубежных технологий. Этот агрегат является прямым аналогом популярного станка 16К20Ф3 и предназначен для высокоэффективной обработки деталей различной степени сложности. Важно отметить, что длина обработки может быть уменьшена, если установить шести- или восьмипозиционный резцедержатель, что делает станок гибким в настройке под конкретные производственные задачи.
Область применения токарного станка с ЧПУ WEIDA CKE6150L охватывает широкий спектр отраслей машиностроения и металлообработки. Особенно востребован он в условиях мелкосерийного и среднесерийного производства. Станок отлично справляется с обработкой наружных и внутренних поверхностей, нарезанием резьбы, сверлением и зенкерованием деталей из стали, чугуна, нержавеющих и цветных сплавов. Благодаря своей универсальности, он становится незаменимым помощником на предприятиях, где требуется высокая точность и производительность.

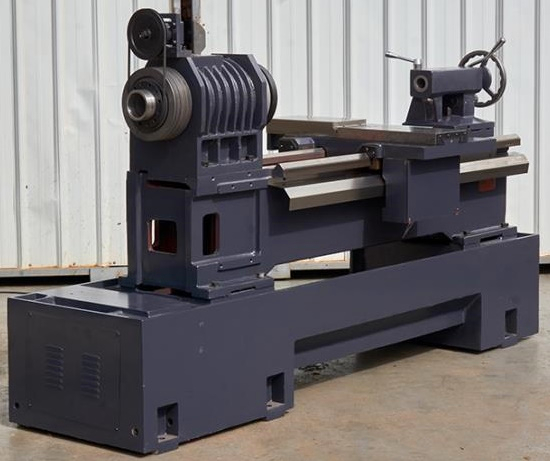

Конструктивные особенности модели заслуживают отдельного внимания. Основа станка — цельная литая станина из серого чугуна, которая прошла процедуру термостабилизации. Это обеспечивает высокую жесткость и виброустойчивость, что напрямую влияет на точность обработки. Направляющие выполнены на роликовых качениях Hiwin: по оси X их размер составляет 35 мм, а по оси Z — 45 мм. Такое решение гарантирует плавность перемещений и долговечность узлов.
Инструментальный барабан представлен револьверной головкой на 6 позиций с креплением инструмента типа BOT. Резцы устанавливаются непосредственно на диск с помощью клиньев, что упрощает и ускоряет смену инструмента. Сечение инструмента: радиальный 25×25 мм, осевой — Ø 20 мм. Это позволяет использовать широкий спектр режущего инструмента.
Шарико-винтовые передачи (ШВП) от Hiwin также играют ключевую роль. По оси X установлена ШВП диаметром 25 мм, по оси Z — 40 мм. Прямой привод через предохранительную муфту исключает использование ремней, что повышает надежность и снижает потери на трение. Телескопическая защита направляющих и ШВП надежно предохраняет их от повреждений и коррозии, продлевая срок службы.
Серводвигатель главного привода обладает увеличенной мощностью 11/15 кВт. Бесступенчатое регулирование частоты вращения позволяет плавно подбирать режимы обработки. Большой диаметр отверстия в шпинделе — до 82 мм — дает возможность обрабатывать длинные заготовки. В базовой комплектации устанавливается трехкулачковый патрон Ø250 мм.
Задняя бабка имеет цельный литой корпус, диаметр пиноли 75 мм и вылет 150 мм (конус Морзе 5). Это обеспечивает точность и высокие показатели шероховатости при обработке длинных валов. Система ЧПУ KND1000TC1I-D — это решение базового уровня, которое обеспечивает управление несколькими операциями. Она представляет собой оптимальное сочетание стоимости, качества, высокой производительности и надежности. Поддерживается одновременная обработка по 4 осям или в комбинации 3+2. Полная готовность к работе благодаря встроенному пакету программного обеспечения. Обратная связь через цифровую шину привода, возможность двунаправленной компенсации ошибок ходового винта, оснащение электронным маховиком управления — все это делает работу оператора удобной и эффективной.
Система подачи СОЖ обеспечивает охлаждение через поворотные сопла на торце и боковой поверхности револьверной головки, а также включает отдельный гибкий шланг для подачи непосредственно в зону резания. Это способствует повышению качества обработки и увеличению срока службы инструмента.
Комплектация станка включает:
ЧПУ KND1000TC1I-D, заднюю бабку, механический 3-х кулачковый патрон Ø250 мм, 6-ти позиционный резцедержатель, освещение рабочей зоны, задний вращающийся центр, сервопривод главного движения 11/15 кВт, бесступенчатое регулирование частоты вращения.
Технические характеристики токарного станка с ЧПУ WEIDA CKE6150L впечатляют.
Максимальный диаметр обработки над станиной составляет 500 мм, над суппортом — 290 мм. Максимальная длина обработки в 3-х кулачковом патроне — 700 (770) мм. Расстояние между центрами — 900 мм. Ширина станины — 400 мм. Диаметр отверстия шпинделя — 82 мм, тип шпинделя А2-8. Частота вращения шпинделя (бесступенчатое регулирование) — 20-2000 мин-1. Тип 3-х кулачкового патрона — К11/250. Максимальная скорость перемещения по осям X и Z — 24 м/мин. Точность позиционирования по осям X и Z — 0,01 мм, точность повторного позиционирования — 0,008 мм. Количество инструментов — 6. Сечение инструмента в резцедержателе — 25×25 мм, диаметр осевого инструмента — 25 мм. Диаметр пиноли задней бабки — 70 мм, конус задней бабки — 5 MT, ход пиноли — 205 мм. Тип главного двигателя — серводвигатель, мощность 11/15 кВт. Крутящий момент двигателя подачи по оси X — 7,5 Нм, по оси Z — 10 Нм. Тип двигателя насоса охлаждения — AYB-25, мощность 90 Вт, производительность 25 л/мин. Вес станка нетто/брутто — 2690/3100 кг. Габариты (ДxШxВ) — 3000×1700×1800 мм.
Таким образом, токарный станок с ЧПУ WEIDA CKE6150L — это надежное, производительное и универсальное оборудование, которое подойдет для самых разных задач металлообработки. Его конструкция продумана до мелочей, а технические характеристики позволяют достигать высокой точности и качества поверхности. Применение современных комплектующих от ведущих мировых производителей гарантирует долгий срок службы и минимальные затраты на обслуживание. Этот станок станет отличным выбором для предприятий, стремящихся к повышению эффективности производства.
