Выбор оснастки и инструмента для фрезерного ЧПУ: как не ошибиться и сэкономить

Приобретение фрезерного станка с числовым программным управлением (ЧПУ) — это важный и ответственный шаг. Но даже самое современное и дорогостоящее оборудование не сможет раскрыть свой потенциал без правильно подобранной оснастки и режущего инструмента. Многие начинающие предприниматели совершают типичную ошибку: концентрируются на выборе станка, а к оснастке относятся как к второстепенному вопросу. В результате — низкое качество обработки, частые поломки фрез, вибрации, брак и, как следствие, разочарование в оборудовании.

На самом деле, выбор оснастки — это не менее стратегическая задача, чем выбор самого станка. От того, какой патрон, цанга, фреза и способ крепления заготовки вы выберете, зависят точность, производительность, стойкость инструмента и даже безопасность оператора. В этом подробном гиде мы разберём все ключевые компоненты оснастки фрезерного ЧПУ — от систем зажима до типов фрез и способов охлаждения — и дадим практические рекомендации, которые помогут вам не потерять деньги и время на экспериментах.

1. Система крепления инструмента: цанги, патроны и быстросменные системы

Узел крепления инструмента — это связующее звено между шпинделем и фрезой. От его качества напрямую зависят радиальное биение, виброустойчивость и точность обработки. Ошибка в выборе здесь может свести на нет все достоинства даже самого точного шпинделя.

Цанговые патроны (наиболее распространённый вариант)

Цанговые патроны — это стандарт для большинства фрезерных станков среднего и малого класса. Они просты, надёжны и доступны по цене. Основной элемент — цанга, которая сжимается гайкой и зажимает хвостовик фрезы.

Типоразмеры цанг: самые популярные — ER11, ER16, ER20, ER25 и ER32. Цифра обозначает максимальный диаметр хвостовика, который может зажать цанга (в миллиметрах). Например, ER20 зажимает хвостовики до 13 мм, ER32 — до 20 мм. Выбирайте цангу по самому распространённому диаметру хвостовиков в вашем производстве.

Материал и качество: качественные цанги изготавливают из пружинной стали с высокой упругостью. Дешёвые аналоги часто имеют неравномерное сжатие, что приводит к биению 0,03–0,05 мм и более. Для прецизионных работ рекомендуется использовать цанги класса точности «HP» (High Precision) — они гарантируют биение не хуже 0,005–0,01 мм.

Уход за цангами: цанги требуют регулярной очистки от стружки и пыли. Попадание абразивных частиц между лепестками цанги снижает точность зажима и может повредить хвостовик фрезы. Гайку затягивайте с усилием, рекомендованным производителем шпинделя, — не переусердствуйте, чтобы не деформировать цангу.

Гидравлические и термопатроны

Эти системы обеспечивают сверхточный зажим (биение менее 0,003 мм) и высокую силу зажима, что критично при высокоскоростной обработке. Гидравлические патроны сжимаются за счёт давления жидкости, термопатроны — за счёт термического расширения и сжатия (инструмент меняют, нагревая патрон в специальной станции). Оба варианта дороги и требуют дополнительного оборудования, но оправданы в серийном производстве деталей высокой точности.

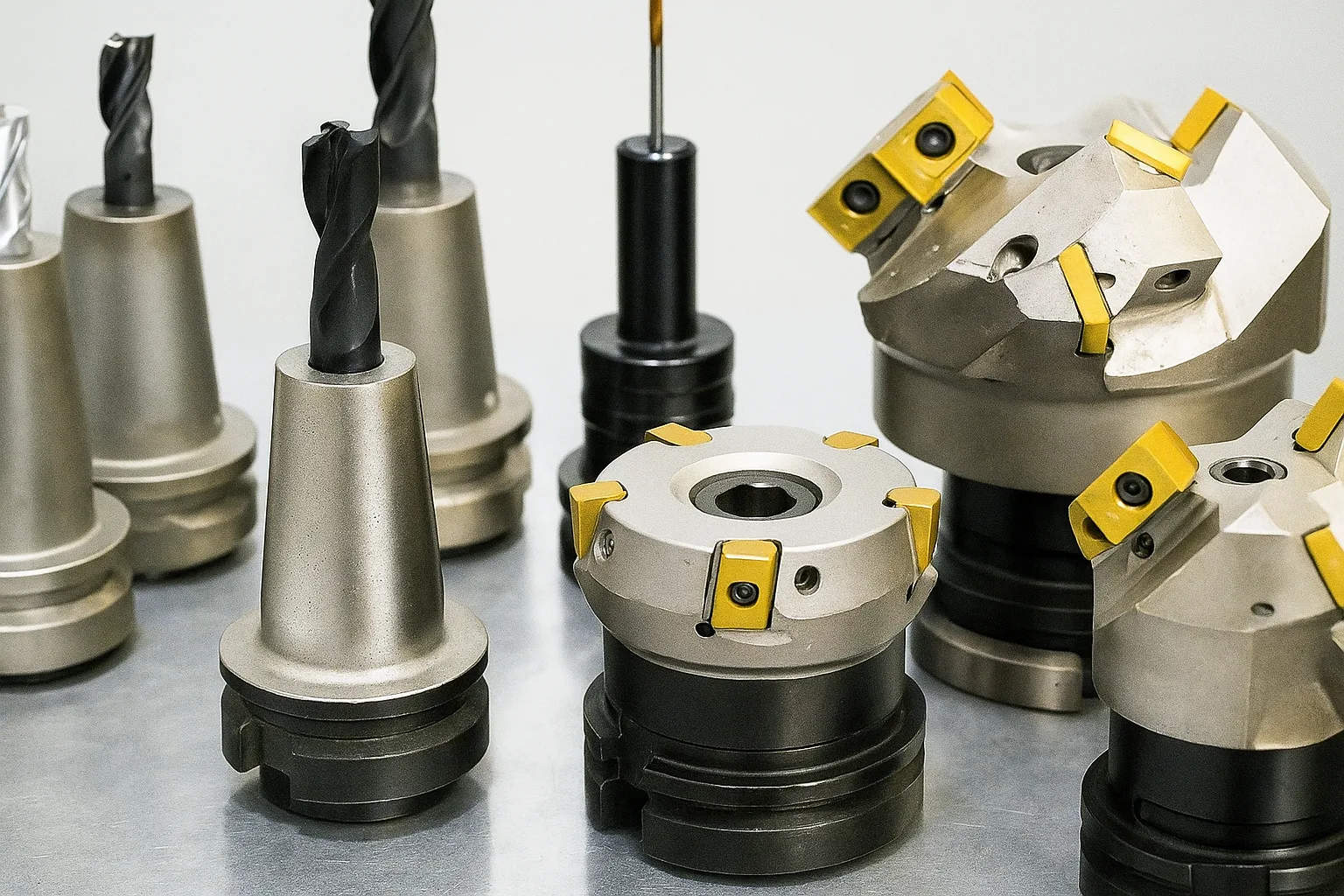

Быстросменные системы (SK, BT, HSK, ISO)

Эти системы используются на станках с автоматической сменой инструмента (ATC). Конус инструмента (например, BT30, BT40 или HSK) зажимается в шпинделе с помощью пневматического или гидравлического механизма. Выбор конуса зависит от типа вашего станка — здесь нужно строго следовать рекомендациям производителя оборудования.

2. Фрезы: полный гид по типам, геометрии и покрытиям

Рынок фрез огромен, но для большинства задач в небольшом производстве достаточно освоить несколько ключевых категорий. Рассмотрим их детально.

По направлению спирали режущей кромки

Это важнейший параметр, определяющий, как удаляется стружка и какое качество поверхности вы получите.

• Фрезы с прямой спиралью (Straight) — режущая кромка параллельна оси. Дают грубую кромку, сильно вибрируют, но просты в переточке. Применяются для черновой обработки пенопласта, мягких пластиков, где качество не критично.

• С верхним срезом (Up-Cut) — стружка отводится вверх, по ходу движения фрезы из паза. Это лучший выбор для глухих пазов, сквозных отверстий и обработки большинства материалов (дерево, пластик, алюминий). Отличное удаление стружки предотвращает забивание, но верхняя кромка детали может иметь лохматости (особенно на ламинированных плитах).

• С нижним срезом (Down-Cut) — стружка направляется вниз, прижимая материал к столу. Даёт идеально чистую верхнюю кромку, но стружка остаётся внутри паза, что может вызвать перегрев и заклинивание. Применяется для чистовых проходов, обработки ламинированных ДСП, фанеры с верхним декоративным слоем, а также для тонких листов, которые нужно прижимать.

• Компрессионные фрезы (Compression) — комбинируют оба типа: верхняя часть режущей кромки (около 1/3 длины) имеет нижний срез, а нижняя часть — верхний срез. Стружка в центре паза направляется к середине, а края детали получают чистую кромку сверху и снизу. Это идеальный инструмент для сквозного раскроя фанеры, МДФ, пластиков в один проход — кромка без сколов с обеих сторон.

По количеству канавок (заходов)

Число режущих зубьев определяет баланс между объёмом удаляемой стружки и прочностью фрезы.

• Однозаходные (1-flute) — одна широкая стружечная канавка. Максимальный объём удаления стружки, минимальный риск забивания. Идеальны для мягких и липких материалов: алюминий, пластики, ПВХ, композиты. Также хороши для высокоскоростной обработки.

• Двухзаходные (2-flute) — универсальный стандарт для деревообработки, МДФ, фанеры и большинства пластиков. Дают хороший баланс между производительностью и качеством поверхности.

• Трёх- и четырёхзаходные (3–4 flute) — имеют больше зубьев, но меньший объём канавок. Применяются для чистовой обработки твёрдых материалов (сталь, чугун), где важна высокая прочность инструмента и гладкая поверхность, а отвод стружки не критичен.

По покрытию

Покрытие увеличивает износостойкость, снижает трение и позволяет работать на повышенных режимах.

• Без покрытия — для дерева, МДФ, пластиков на малых и средних режимах.

• TiN (золотистое) — универсальное для стали, чугуна, меди. Увеличивает стойкость в 2–3 раза.

• TiAlN / AlTiN (серо-фиолетовое) — для высокотемпературной обработки (жаропрочные сплавы, титан, сухое резание стали). Работает при температурах до 800 °C.

• DLC (алмазоподобное) — для цветных металлов, алюминия, пластиков — даёт очень гладкую поверхность и антифрикционные свойства.

3. Крепление заготовки: от струбцин до вакуума

Надёжная фиксация заготовки — залог безопасности и точности. Неправильное крепление — основная причина вылета деталей, поломки фрез и травм.

• Струбцины и прижимные планки — самый доступный способ. Хороши для крупных деталей, но ограничивают доступ инструмента у краёв. Используйте быстрозажимные системы (пневматические или эксцентриковые).

• Тиски (машинные, пневматические) — для обработки металлических и пластиковых заготовок малого и среднего размера. Обеспечивают жёсткую фиксацию и повторяемость.

• Двусторонний скотч и монтажная лента — неожиданно эффективное решение для тонких листовых материалов (фанера, акрил, пластик) при лёгкой обработке (гравировка, контурная резка без больших нагрузок). Критично — ровная чистая поверхность стола.

• Вакуумный стол — идеальный вариант для листовых материалов. Равномерный прижим по всей площади, нет препятствий для инструмента. Требует мощного вакуумного насоса и герметичной системы. Окупается при больших объёмах раскроя.

• Специализированные приспособления — поворотные оси (4-я координата) для цилиндрических деталей, магнитные плиты для стали, зажимные рамы для сложных профилей.

4. Системы охлаждения и удаления стружки (СОЖ)

Охлаждение и удаление стружки напрямую влияют на стойкость инструмента и качество поверхности.

• Эмульсия (водосмешиваемая жидкость) — лучший выбор для металлов (сталь, алюминий). Охлаждает, смазывает, смывает стружку. Требует системы фильтрации и защиты станка от коррозии (важно для алюминия — эмульсия может оставлять пятна).

• Масляный туман (минимальное количество смазки — MQL) — для алюминия и других «налипающих» материалов. Эффективно снижает трение, но требует мощной вытяжки и маслоуловителя.

• Сжатый воздух (обдув) — для дерева, МДФ, пластиков, чугуна. Просто сдувает стружку и немного охлаждает. Требует мощного компрессора и направленных сопел.

• Сухая обработка (без СОЖ) — возможна для дерева, некоторых пластиков, чугуна при использовании твёрдосплавных фрез с соответствующими покрытиями и высокоскоростных режимов.

5. Измерительный инструмент: минимальный набор

Для точной настройки и контроля необходимы следующие приспособления:

• Индикатор часового типа (с магнитной стойкой) — для выставления заготовки параллельно осям, проверки биения шпинделя и фрезы.

• Эталонная оправка (калибр) — для калибровки инструмента, определения длины фрезы (важно для автоматических корректоров).

• Штангенциркуль и микрометр — для контроля размеров готовых деталей и подбора инструмента.

• Набор щупов — для проверки зазоров и настройки датчиков.

Таблица выбора оснастки для начинающих

Практические советы по экономии и безопасности

1. Покупайте качественные цанги и фрезы у проверенных поставщиков. Дешёвый инструмент обойдётся дороже из-за частой замены и брака. ООО СТАНКИ предлагает только сертифицированную оснастку от ведущих мировых брендов.

2. Ведите журнал учёта инструмента. Записывайте, сколько часов отработала каждая фреза, на каких режимах. Это поможет оптимизировать затраты и спрогнозировать замену.

3. Регулярно проверяйте биение и затяжку цанги. Даже незначительное ослабление ведёт к вибрациям и снижению качества.

4. Используйте правильные режимы резания (подача, обороты, глубина) согласно рекомендациям производителя фрезы. Не превышайте их — экономия времени на проходе может обернуться поломкой инструмента.

5. Никогда не работайте без защитных очков и кожухов. Вылетевшая стружка или сломавшаяся фреза — это серьёзная угроза.

Заключение

Выбор оснастки для фрезерного ЧПУ — это не разовая покупка, а постоянный процесс оптимизации под конкретные задачи и материалы. Начинайте с базового набора (компрессионная фреза для раскроя, сферическая для 3D, однозаходная для пластиков, набор цанг, тиски, обдув) и постепенно расширяйте арсенал по мере роста сложности заказов.

Помните: экономия на оснастке всегда оборачивается потерями в качестве и производительности. Доверяйте выбор инструмента профессионалам. Специалисты ООО СТАНКИ помогут вам подобрать индивидуальный комплект оснастки под ваши задачи, материал и бюджет, а также предоставят техническую поддержку на всех этапах эксплуатации. Обращайтесь — и ваш станок будет работать на 100% своего потенциала!
