Современное машиностроение невозможно представить без станков с числовым программным управлением (ЧПУ). Эти высокотехнологичные комплексы стали основой промышленности, обеспечивая беспрецедентную точность, повторяемость и производительность. Однако путь к сегодняшним обрабатывающим центрам с лазерной калибровкой и адаптивным управлением был долгим и извилистым – он начался задолго до появления электричества и микрочипов. В этой статье мы проследим всю хронологию развития токарного оборудования: от простейших ручных устройств Древнего мира до компьютеризированных систем XXI века, которые управляются буквально одним нажатием клавиши.
1. Истоки: токарные станки до нашей эры
Первые достоверные свидетельства использования токарных приспособлений относятся к Древнему Египту, примерно к 1300 году до нашей эры. Археологические находки показывают, что египтяне применяли токарный лучок – примитивный станок, в котором заготовка вращалась с помощью натянутой тетивы лука, а мастер обрабатывал её резцом. Эта технология позволяла изготавливать круглые деревянные предметы – рукоятки, чаши, колёсные ступицы. Позже подобные устройства распространились в Греции, Риме и Китае, но все они оставались полностью ручными и требовали огромного мастерства.
Следующий крупный шаг произошёл в средневековой Европе, когда вместо лука стали использовать ножной привод (педаль) с маховиком – так появились ножные токарные станки. Это позволило освободить руки мастера для управления резцом и повысило стабильность вращения, но по-прежнему все операции выполнялись вручную.
2. Индустриальная революция: механизация и паровые двигатели
XVIII–XIX века стали поворотным моментом. Промышленная революция потребовала массового производства деталей с взаимозаменяемостью, что стимулировало изобретение всё более совершенных станков. В 1797 году англичанин Генри Модсли создал первый токарно-винторезный станок с суппортом, который позволял механически перемещать резец вдоль заготовки и нарезать точные резьбы. Этот станок стал прародителем всех современных токарных агрегатов, а принцип суппорта используется до сих пор.
В середине XIX века паровые машины пришли на смену ручному приводу, что резко увеличило мощность и скорость обработки. Токарные станки стали крупнее, жёстче, и теперь они могли работать с твёрдыми материалами – сталью, чугуном. Появились револьверные головки, которые позволяли быстро менять инструмент. Однако все эти станки оставались механическими – управление осуществлялось вручную через рычаги, маховики и кулачковые механизмы.
3. Рождение числового управления: 1940–1950-е годы
Идея автоматизировать управление станками витала в воздухе с начала XX века, но технически она стала реализуемой только с развитием электроники. Толчком послужили оборонные задачи. В конце 1940-х годов Джон Парсонс, американский инженер, искал способы производства лопастей вертолётов с высокой точностью. Его компания Parsons Corporation использовала вычислительную технику для расчёта координат сложных криволинейных поверхностей. Парсонс предложил подавать эти координаты прямо на станок, чтобы он автоматически перемещал резец по заданной траектории.

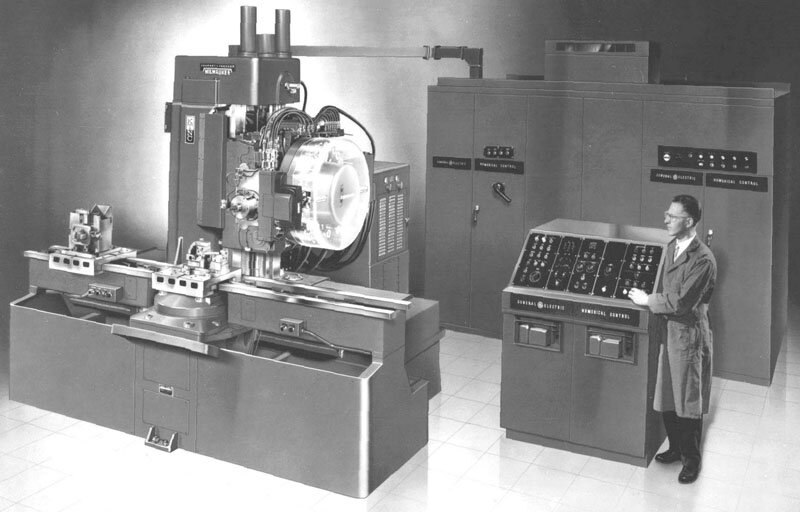

В 1949 году ВВС США выделили финансирование на исследования в Массачусетском технологическом институте (MIT). Под руководством профессора Дж. Ф. Реинтьеса и инженера Ричарда Кегга началась разработка фрезерного станка, управляемого цифровыми сигналами с перфоленты. В 1952 году мир увидел первый действующий станок с числовым управлением (ЧУ) – это был Cincinnati Milacron Hydrotel, модифицированный для работы от системы ЧУ. Пять лет спустя, в 1958 году, Кегг получил патент на «устройство с моторным управлением для позиционирования станка», что закрепило коммерческий статус технологии.
Важно отметить, что на этом этапе управление ещё не было компьютерным – оно основывалось на релейных схемах и чтении перфолент, которые содержали позиционные коды. Тем не менее это был прорыв: станок освобождался от непрерывного контроля оператора и мог выполнять сложные перемещения с высокой воспроизводимостью.
4. Эпоха перфолент и бумажных лент
В 1950–1960-е годы числовое управление стало постепенно распространяться в аэрокосмической и автомобильной промышленности. Операторы готовили длинные перфорированные ленты (бумажные или пластиковые), в которых пробойниками были пробиты команды на перемещение по осям, включение шпинделя, подачу охлаждения. Это был трудоёмкий процесс: каждая точка траектории кодировалась отдельно, а длина ленты на одну деталь могла достигать сотен метров.
Тем не менее даже такая система давала гигантский скачок по сравнению с ручным копированием. Сложные трехмерные контуры, которые раньше требовали многодневной работы высококвалифицированного фрезеровщика, теперь можно было выполнить за часы, и с абсолютной точностью. В 1958 году в MIT впервые применили стандартизованный язык программирования для ЧУ – так называемый G-код (от слова «general»). Этот язык и поныне остаётся основой для большинства ЧПУ-систем, хотя сегодня он чаще генерируется автоматически.
5. Появление САПР и интеграция с ЭВМ (1960–1970-е)
Следующим логичным этапом стала разработка систем автоматизированного проектирования (САПР, или CAD). Первые CAD-программы появились в 1960-х годах и позволяли создавать цифровые модели деталей. Параллельно развивались CAM-системы (автоматизированное производство), которые могли преобразовывать геометрию модели в набор команд G-кода. Связка CAD/CAM стала революцией: инженер чертил деталь на экране, а компьютер автоматически рассчитывал все траектории и выдавал управляющую программу для станка.
В 1970-х годах микропроцессоры резко удешевили и миниатюризировали вычислительную технику, что позволило встраивать компьютеры прямо в станки. Появились полноценные ЧПУ-контроллеры, способные хранить программы в памяти, редактировать их на пульте и отображать состояние процесса на дисплеях. Теперь оператор мог взаимодействовать с системой в реальном времени, корректировать режимы и даже симулировать обработку без холостого пуска.
6. Расцвет многоосевых центров и токарно-фрезерных гибридов (1980–1990-е)
В 1980-е годы станкостроение пережило бум развития многокоординатных обрабатывающих центров. Если раньше основными были 3 оси (X, Y, Z), то теперь станки научились вращать заготовку и инструмент, добавляя 4-ю и 5-ю оси. Это позволило обрабатывать детали с поднутрениями, наклонными поверхностями и сложной кривизной за одну установку.
В токарной обработке произошло слияние с фрезерными возможностями: появились токарно-фрезерные станки с приводным инструментом в револьверной головке. Теперь на одном токарном станке можно было не только точить и сверлить, но и фрезеровать пазы, шлицы, поперечные отверстия. Это значительно сократило количество переналадок и повысило точность за счёт отсутствия переустановок. В 1990-х годах активно внедрялись сервоприводы с обратной связью по энкодеру, что вывело точность позиционирования на уровень микрометров.
7. Цифровая эра: открытые системы, облачные технологии и искусственный интеллект (2000 – настоящее время)
В XXI веке ЧПУ-станки стали полноценными узлами Индустрии 4.0. Современные контроллеры работают на базе ОС реального времени, поддерживают Ethernet-подключения, позволяют удалённо загружать программы и следить за состоянием оборудования через интернет. Внедряются системы предиктивного обслуживания, которые анализируют вибрации, температуру и токи, предсказывая износ подшипников или необходимость замены инструмента.
Всё большее распространение получают гибридные станки, объединяющие аддитивное производство (наплавка металла) и субтрактивную обработку (фрезерование, точение). Программное обеспечение с элементами ИИ помогает оптимизировать траектории в реальном времени, подстраивая подачу и скорость для гашения вибраций. Более того, облачные платформы позволяют коллективам инженеров работать над одним проектом из разных точек планеты, а цифровые двойники (Digital Twins) имитируют весь техпроцесс до его физического запуска.
Снижение стоимости вычислительных мощностей и развитие Open Source-проектов сделали ЧПУ доступными даже для небольших мастерских и любителей. Сегодня любой энтузиаст может собрать собственный фрезерный станок с ЧПУ, используя контроллеры Arduino или Raspberry Pi, что было немыслимо ещё 20 лет назад.
8. Ключевые компоненты ЧПУ: неизменная триада
За всю историю у ЧПУ-систем сохранились три фундаментальные составляющие:
-
Управляющий блок – компьютер или контроллер, хранящий программу и выдающий команды.
-
Приводы и двигатели – шаговые или сервоприводы, которые перемещают оси станка.
-
Система обратной связи – датчики (энкодеры, линейные шкалы), которые подтверждают, что фактическое перемещение соответствует заданному.
Это триединство остаётся неизменным, несмотря на переход от перфолент к облачным базам данных.
9. Влияние на промышленность и будущее
Автоматизация на основе ЧПУ кардинально изменила экономику производства. Сократилось время настройки и изготовления оснастки, уменьшился процент брака, появилась возможность выпускать сложные изделия малыми партиями рентабельно. Сегодня ЧПУ применяется не только в металлообработке, но и в деревообработке, камнеобработке, аддитивных технологиях, даже в производстве электроники.
Что ждёт нас впереди? В ближайшие годы ожидается повсеместное внедрение систем машинного зрения для автоматической корректировки траекторий, адаптивных алгоритмов, реагирующих на свойства материала в реальном времени, и роботизированных ячеек, которые полностью обслуживают станки без участия человека. Вероятно, появится новый стандарт кодирования, который объединит CAD, CAM и управление станком в единый интеллектуальный пакет. Тем не менее основы – оси, резцы, шпиндели и G-код – останутся с нами надолго, напоминая о богатой истории, начавшейся у рек Нила и достигшей космических высот.
Заключение
История токарных станков с ЧПУ – это увлекательное путешествие от примитивных луков древних мастеров через механические шедевры промышленной революции к компьютерным системам, способным «думать». Каждый этап был вызван потребностями времени: войной, гонкой технологий, стремлением к эффективности. Сегодня мы стоим на пороге новой эры, где станки становятся самообучающимися, а человек – только стратегом, задающим цели. Понимание этого пути помогает нам ценить каждый микро-шаг, который привёл к современным производственным чудесам, и вдохновляет на новые открытия в мире машиностроения
